MIM-Toleranzführer | As-Sintered & kritische Maße

MIM-Konstruktionsleitfaden · Toleranzen

MIM-Toleranzen: As-Sintered-Maße, kritische Merkmale und Prüfstrategie

MIM-Toleranzen sollten funktionsbezogen festgelegt werden und nicht als einheitlicher Wert für das gesamte Bauteil betrachtet werden. Beim Metallpulverspritzguss werden die Endmaße durch das Feedstock-Verhalten, die Werkzeugskalierung, das Entbindern, die Sinterschwindung, die Wanddickenbalance, die Auflagebedingungen, die Nachbearbeitung und die Prüfmethode beeinflusst. Viele unkritische Konturen können im gesinterten Zustand belassen werden, während funktionale Bohrungen, Bezugsflächen, Gewindemerkmale, planheitskritische Bereiche und enge Passungsmaße möglicherweise spanend bearbeitet, kalibriert, geprägt, geschliffen oder einem definierten Prüfplan unterzogen werden müssen. Für Konstrukteure stellt sich nicht nur die Frage “Wie eng kann MIM Toleranzen halten?”, sondern auch “Welche Maße steuern tatsächlich die Montage, welche können im gesinterten Zustand bleiben und welche sollten vor dem Werkzeugbau geändert werden?” Diese Seite erklärt, wie MIM-Toleranzen vor der Werkzeuginvestition klassifiziert werden sollten und welche Informationen für eine technische Prüfung einzureichen sind.

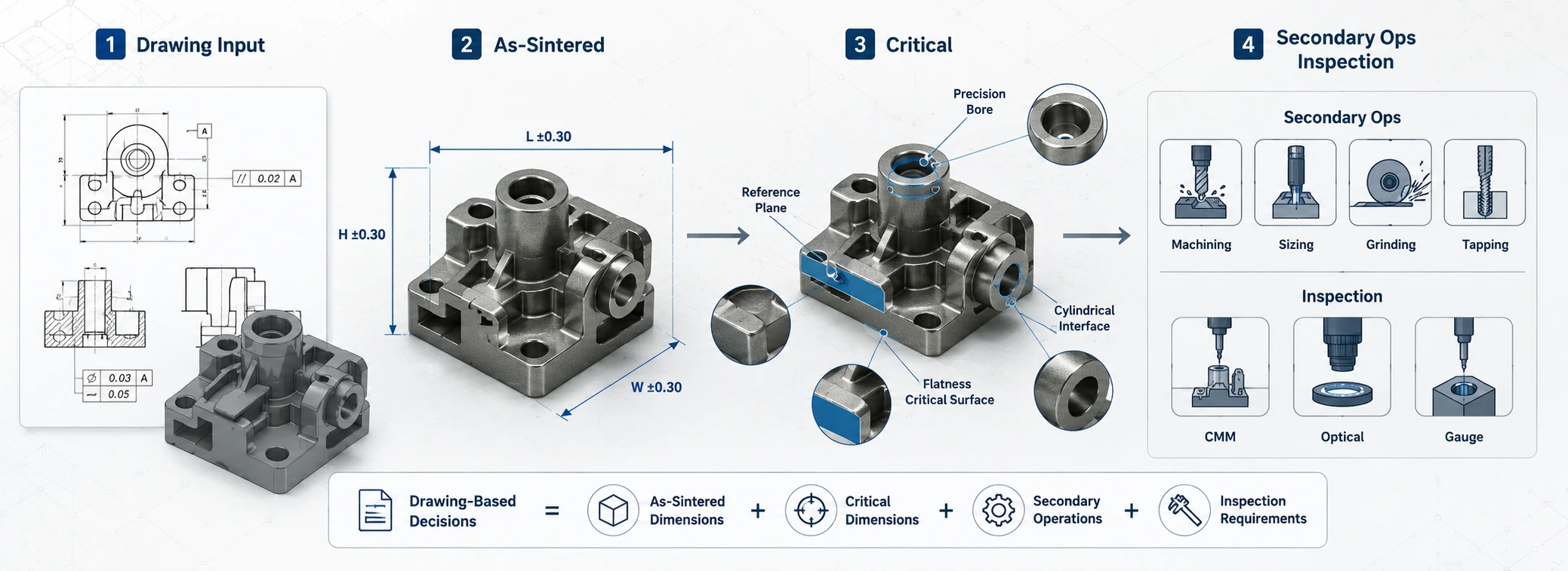

MIM-Toleranzplanung: Übersicht über gesinterte Maße, kritische Maße, Nachbearbeitungen und Prüfgrundlage vor dem Werkzeugbau.
Die MIM-Toleranzplanung sollte vor dem Werkzeugbau allgemeine Sintermaße, kritische Funktionsmaße, Merkmale aus Sekundäroperationen und Prüfbezüge trennen.
Kernaussage: Die MIM-Toleranzplanung ist kein universeller Toleranzwert; sie ist eine zeichnungsbasierte Entscheidung zwischen Sintermaßen, kritischen Maßen, Sekundäroperationen und Prüfanforderungen.

Was MIM-Toleranzen vor dem Werkzeugbau bedeuten

Die MIM-Toleranzplanung beginnt vor der Formkonstruktion, nicht erst nachdem Produktionsprobleme aufgetreten sind. Im Gegensatz zur CNC-Bearbeitung, bei der Abmessungen direkt aus Vollmaterial herausgearbeitet werden, werden MIM-Teile aus feinem Metallpulver und Binder-Feedstock geformt, als Grünlinge gespritzt, entbindert und anschließend zu hoher Dichte gesintert. Während des Sinterns schrumpft das Teil, daher muss die Formkavität skaliert werden, um die zu erwartende Maßänderung auszugleichen.

Deshalb sollte eine MIM-Zeichnungsprüfung die Zeichnung in verschiedene Toleranzzonen unterteilen: Maße, die im gesinterten Zustand bleiben können; Maße, die für die Montage oder Funktion kritisch sind; Flächen, die den Prüfbezug definieren; Merkmale, die Nachbearbeitung erfordern können; und Maße, bei denen übermäßige Toleranzanforderungen die Kosten oder das Ausbeuterisiko erhöhen können.

In der Praxis werden viele Toleranzprobleme nicht allein durch schlechte Produktion verursacht. Sie entstehen dadurch, dass dieselbe enge Toleranz auf jedes Merkmal angewendet wird, kritische Maße auf instabilen Flächen platziert werden oder nicht definiert wird, welche Flächen tatsächlich die Montage steuern.

Vor dem Werkzeugbau sollte eine MIM-Toleranzprüfung vier Fragen beantworten:

1. Welche Maße können im gesinterten Zustand bleiben?

Allgemeine Konturen, nicht kritische Außenmerkmale und kosmetische Bereiche benötigen oft nicht dieselbe Toleranzstrategie wie funktionale Montagemerkmale.

2. Welche Maße sind für die Funktion kritisch?

Funktionsbohrungen, Ausrichtungsflächen, Gewindemerkmale, enge Passungsmerkmale und bezugsflächenbezogene Bereiche erfordern eine spezifische Prüfung.

3. Welche Merkmale benötigen Nachbearbeitungen?

Bearbeitung, Kalibrieren, Prägen, Schleifen, Reiben oder Gewindeschneiden sollten für Merkmale reserviert werden, bei denen eine engere Kontrolle wirklich erforderlich ist.

4. Wie werden die Abmessungen geprüft?

Die Auswahl der Bezugspunkte und die Messmethode müssen für die Teilegeometrie und den Produktionsprüfplan praktikabel sein.

MIMA stellt fest, dass die Formkavität einen wesentlichen Einfluss auf die Maßhaltigkeit des Teils hat und dass nach dem Auswerfen aus dem Werkzeug nur begrenzte Möglichkeiten zur Maßanpassung bestehen, die mit zusätzlichen Kosten verbunden sind. Für die MIM-Konstruktion unterstreicht dies eine praktische Regel: Toleranzerwartungen sollten vor dem Werkzeugbau überprüft werden, nicht erst nach den ersten Mustern. Die Richtlinie für komplexe Konstruktionen von MIMA ist eine nützliche externe Referenz für dieses werkzeugbaubezogene Konzept der Maßkontrolle.

Für den breiteren Kontext der Konstruktion siehe den MIM-Konstruktionsleitfaden, MIM-Werkzeugkonstruktion und Schwindungskompensation .

Typischen MIM-Toleranzbereich für gesinterte Teile

Ein üblicher Referenzpunkt für die Toleranzdiskussion beim MIM ist ein Prozentsatz der Nennmaße. MIMA gibt an, dass die durchschnittliche Toleranz für den MIM-Prozess innerhalb von ±0,3% liegt, und viele Teile werden auf Endmaße gesintert, wenn dieses Niveau für die Anwendung geeignet ist. Wenn für ein bestimmtes Merkmal engere Toleranzen erforderlich sind, können Nachbearbeitungen eingesetzt werden. Siehe MIMAs Leitfaden für Nachbearbeitungen für diesen Kontext.

Diese Referenz sollte nicht als universelle Garantie verwendet werden. Die endgültige Toleranzfähigkeit hängt von der Teilegeometrie, dem Material, der Wanddickenbalance, dem Werkzeugbau, der Sinterunterstützung, der Merkmalsgröße und der Prüfmethode ab. Ein kleines, unkritisches Merkmal, eine ebene Bezugsfläche und eine funktionale Bohrung sollten nicht mit derselben Annahme ausgelegt oder geprüft werden.

Maß-/Merkmalstyp Typische Strategie Technische Hinweise
Allgemeines Außenprofil Wie gesintert Geeignet, wenn nicht montagekritisch.
Unkritische kosmetische Kontur Wie gesintert Aussehen und Maßtoleranz sollten getrennt betrachtet werden.
Kleines unkritisches Merkmal Gesintert mit Prüfung Messmethode kann die praktische Toleranz einschränken.
Funktionsbohrung Sorgfältig prüfen Erfordert möglicherweise Reiben, Bearbeiten oder Kalibrieren.
Enger Passungsdurchmesser Wahrscheinlich Nachbearbeitung erforderlich Passungsanforderung sollte vor dem Werkzeugbau definiert werden.
Bezugsfläche Kontrolliert gesintert oder bearbeitet Abhängig von Prüfverfahren und Montagefunktion.
Planheitskritische Oberfläche Erfordert Stützprüfung Häufig im Zusammenhang mit Sinterstützung und Verzugskontrolle.
Gewindemerkmal Wird in der Regel separat geprüft Gewindeschneiden oder spanende Bearbeitung kann zuverlässiger sein als gespritzte Gewinde.

Toleranzplanungsmatrix für die MIM-Zeichnungsprüfung

Die folgende Tabelle hilft Ingenieuren, eine Zeichnung in einen praktischen MIM-Toleranzplan zu übersetzen. Sie ersetzt keine projektspezifische DFM-Prüfung, hilft jedoch dabei, allgemeine gesinterte Merkmale von Maßen zu unterscheiden, die möglicherweise Nachbearbeitungen oder ein definiertes Prüfverfahren erfordern.

Merkmalstyp Typische Toleranzplanung Geeignet für Sintern Sekundäroperationsauslöser Prüfschwerpunkt
Allgemeine Hüllmaße Als Teil der Werkzeugskalierung und Sinterkontrolle planen. Normalerweise ja, wenn nicht montagekritisch. Nur wenn die Hülle direkt die Montage oder Vorrichtungsposition steuert. Gesamtgröße, stabile Bezugsauswahl und Erstmuster-Trend.
Funktionsbohrungen und -nuten Prüfung der Kernstift-Machbarkeit, Schwindungsrichtung und Messzugänglichkeit. Manchmal, wenn das Funktionsspiel es zulässt. Enge Passung, Gleitbewegung, Lagerunterstützung oder enge Positionierungsanforderung. Bohrungsachse, Position, Rundheit und Lehren- oder KMG-Methode.
Montagepassungsflächen Bei der Zeichnungsprüfung von kosmetischen oder allgemeinen Geometrien trennen. Hängt von der Passungsempfindlichkeit und der Toleranz des Gegenstücks ab. Presspassung, enge Ausrichtung, rotierende Schnittstelle oder Anforderung an wiederholbare Bewegung. Montagebezug, Passrichtung und Wiederholbarkeit der Produktionsprüfung.
Bezugsflächen Bestätigen, ob das Bezugselement im gesinterten Zustand ausreichend stabil ist. Möglich, wenn die Oberfläche stabil und unverformt ist. Das Bezugselement steuert mehrere kritische Maße oder GD&T-Anforderungen. Stabilität des primären Bezugs, Wiederholgenauigkeit der Vorrichtung und Prüfreihenfolge.
Flächen für Ebenheit oder Rechtwinkligkeit Überprüfen Sie die Wandbalance, die Stützmethode und die Sinterausrichtung. Hängt von der Geometrie und den Stützbedingungen ab. Ebenheit, Rechtwinkligkeit oder Parallelität beeinflussen direkt die Montage. Definition der Funktionsfläche, Bezugsreferenz und verzugsbedingte Verformung.
Gewinde- oder nachbearbeitete Merkmale Bewerten Sie, ob das Merkmal geformt, geschnitten oder nach dem Sintern bearbeitet werden sollte. Erfordert in der Regel eine sorgfältige Prüfung. Gewindeeingriff, Drehmoment, Wiederholgenauigkeit der Montage oder Risiko von Gewindeschäden. Gewindelehre, Tiefe, Position und Kontrolle der Sekundäroperation.
Technischer Hinweis: Behandeln Sie ±0,3% nicht als feste Zusage für jedes Zeichnungsmerkmal. Es ist ein Planungsreferenzwert. Die tatsächliche Fähigkeit sollte durch Material, Geometrie, Werkzeugbau, Sinterunterstützung, Sekundäroperation und Prüfung bestätigt werden.

Toleranzen im Sinterzustand vs. Toleranzen nach Sekundäroperationen

Der wichtigste Unterschied in der MIM-Toleranzplanung ist der Unterschied zwischen Abmessungen im Sinterzustand und Abmessungen nach Sekundäroperationen.

Abmessungen im Sinterzustand werden durch Formskalierung und kontrollierte Schwindung während des Sinterns erzeugt. Sie sind oft geeignet für allgemeine Maße, unkritische Konturen und Merkmale, die nicht direkt die Montage oder Bewegung steuern. Bearbeitete, kalibrierte, geprägte, geschliffene, geriebene oder gewindeschneidende Maße werden verwendet, wenn spezifische funktionale Merkmale eine engere Kontrolle erfordern, als der Sinterprozess zuverlässig bieten kann.

Das Ziel ist nicht, jede Oberfläche zu bearbeiten. Das würde einen Großteil des wirtschaftlichen Vorteils von MIM zunichtemachen. Eine bessere Strategie ist es, die meisten Geometrien im Sinterzustand zu belassen und Sekundäroperationen nur für Maße vorzusehen, die direkt Passung, Funktion, Dichtheit, Bewegung, Ausrichtung oder Prüfbezug beeinflussen.

Entscheidungsmatrix: Vergleich von gesinterten MIM-Toleranzen mit Nachbearbeitungen für kritische Maße.
Allgemeine MIM-Merkmale können im Sinterzustand bleiben, während funktionale Bohrungen, Durchmesser für Montagepassungen, Gewindemerkmale, Bezugsflächen oder flächenkritische Zonen selektive Sekundäroperationen erfordern können.
Kernaussage: Das Ziel ist nicht, jede Oberfläche zu bearbeiten, sondern Sekundäroperationen nur dort anzuwenden, wo Funktion, Passung, Prüfung oder Montage eine engere Kontrolle erfordern.
Merkmal / Abmessung Im Sinterzustand geeignet? Sekundäre Bearbeitung ggf. erforderlich? Prüfpriorität
Unkritisches Außenprofil Meistens ja Normalerweise nein Mittel
Allgemeine Wand- oder Rippenposition Oft ja Normalerweise nein Mittel
Funktionsbohrung Manchmal eingeschränkt Reiben, Zerspanen oder Kalibrieren Hoch
Montagepassender Durchmesser Abhängig von der Passung Schleifen oder Zerspanen Hoch
Gewindemerkmal Erfordert in der Regel eine Überprüfung Gewindeschneiden oder Zerspanen Hoch
Bezugsfläche Hängt vom Prüfplan ab Zerspanung kann erforderlich sein Hoch
Planheitskritische Oberfläche Hängt von der Stützstrategie ab Schleifen oder Vorrichtungssteuerung kann in Betracht gezogen werden Hoch
Sichtfläche Oft ja Polieren nur bei Bedarf Mittel

Wenn Nachbearbeitungen selektiv eingesetzt werden, behält MIM den Vorteil der komplexen endkonturnahen Geometrie bei, während dennoch einige kritische Merkmale kontrolliert werden. Zu den Kostenauswirkungen siehe Design for Cost.

Wie man kritische und unkritische Maße auf einer MIM-Zeichnung klassifiziert

Vor der Angebotserstellung oder dem Werkzeugbau sollte eine MIM-Zeichnung festlegen, welche Maße wirklich kritisch sind. In vielen Zeichnungen sind zu viele Maße eng toleriert, weil sie von CNC-Prototypen oder legacy-bearbeiteten Teilezeichnungen übernommen wurden. Das verursacht unnötige Kosten und kann zu unrealistischen Akzeptanzkriterien für die Serienproduktion führen.

Aus Sicht der MIM-Konstruktionsprüfung sollten Maße nach ihrer Funktion klassifiziert werden. Ein Lieferant kann keinen zuverlässigen Toleranzplan erstellen, wenn die Zeichnung nicht zeigt, welche Merkmale die Montage steuern, welche Flächen Bezugsflächen sind und welche Zonen nur kosmetischer Natur sind.

MIM-Zeichnung mit allgemeinen Maßen, Funktionsmaßen, Passmaßen, Bezugsflächen und kosmetischen Zonen, klassifiziert für die Toleranzprüfung.
Eine MIM-Zeichnung sollte vor der Toleranzprüfung allgemeine Maße, funktionale Maße, Passmaße, bezugsbezogene Maße und kosmetische Maße klassifizieren.
Kernaussage: Eine gute MIM-Toleranzprüfung beginnt mit der Klassifizierung der Maße nach Funktion, nicht mit der Anwendung derselben engen Toleranz auf jedes Merkmal.
Maßklasse Typisches Beispiel Toleranzstrategie Prüfschwerpunkt des Lieferanten
Allgemeines Maß Gesamtlänge, Außenkontur Üblicherweise im Sinterzustand Schwindungskonsistenz und Werkzeugskalierung
Funktionsmaß Verriegelungsmerkmal, Federkontaktbereich, Lastübertragungsmerkmal Sorgfältig prüfen Passung, Kraft und Wiederholbarkeit
Montagemaß Bohrungsabstand, Position der Passfläche Kritisch Bezugssystem und Messmethode
Passmaß Lagerbohrung, Sitz für Montagestift, Gleitfläche Häufig Nachbearbeitung Zerspanen, Kalibrieren, Schleifen oder Reiben
Bezugsbezogenes Maß Oberfläche A, Bohrungsachse, Bezugsebene Kritisch Prüfwiederholbarkeit
Kosmetisches Maß Sichtbare Kontur oder Oberflächenkante Nach Bedarf gesteuert Anforderung an das Aussehen vs. funktionale Anforderung

Eine praxisnahe Zeichnung sollte nicht nur Toleranzen auflisten. Sie sollte klarstellen, welche Maße die Funktion des Bauteils bestimmen. Wenn ein Lieferant die funktionalen Maße nicht identifizieren kann, mag das erste Muster zwar viele allgemeine Maße einhalten, aber dennoch in der Montage versagen.

Eine ausführlichere Erklärung, wie Maßanforderungen die endgültige Qualität beeinflussen, finden Sie unter wie Teileabmessungen die endgültige MIM-Teilequalität beeinflussen.

Konstruktionsfaktoren, die MIM-Toleranzen leichter oder schwerer einhaltbar machen

Die Toleranzfähigkeit ist nicht nur eine Frage der Prozessfähigkeit, sondern auch eine Frage der Konstruktion. Das gleiche Material und der gleiche Prozess können bei einem Bauteil stabile Maße liefern, bei einem anderen jedoch Schwierigkeiten bereiten, wenn die Geometrie ungleichmäßigen Fluss, ungleichmäßige Wandstärken, schlechte Unterstützung oder unvorhersehbare Schwindung verursacht.

Konstruktionsfaktoren, die die MIM-Toleranzstabilität beeinflussen: Wanddickenvariation, Löcher, Schlitze, Angusslage, Trennlinie, Sinterunterstützung und Schwindungsverhalten.
Die Stabilität von MIM-Toleranzen wird beeinflusst durch das Gleichgewicht der Wandstärken, Löcher und Schlitze, die Angusslage, die Formtrennebene, die Sinterunterstützung und das Schwindungsverhalten.
Kernaussage: Die Toleranzfähigkeit ist nicht nur eine Frage der Prozessfähigkeit; sie wird auch durch die Bauteilgeometrie, den Werkzeugaufbau, die Sinterunterstützung und die Prüfstrategie bestimmt.
Konstruktionsfaktor Wie es die Toleranz beeinflusst Wo tiefergehend prüfen
Ungleichmäßige Wandstärke Kann ungleichmäßige Schwindung und Verzug verursachen. Wandstärkendesign
Lange ungestützte Spannweite Kann das Risiko von Planheits- oder Geradheitsabweichungen erhöhen. Sinterstützen
Kleine Bohrungen und enge Schlitze Kernstift, Füll-, Entbinderungs- und Messrisiko. Löcher, Schlitze und Hinterschneidungen
Tiefe Hinterschneidungen oder Seitenzüge Erhöht die Werkzeugkomplexität und das Maßrisiko. MIM-Werkzeugkonstruktion
Anschnittposition Kann das Fließgleichgewicht und gateempfindliche Oberflächen beeinträchtigen. MIM-Angussdesign
Trennebene und Schieberkontaktfläche Kann Versatz oder Grat in der Nähe kritischer Maße verursachen. Werkzeugkonstruktionsprüfung
Hohe Massenkonzentration Kann das Entbinderungs- und Sinterverhalten beeinflussen. MIM-Teilekonstruktion
Materialschwindungsverhalten Verschiedene Materialien können beim Sintern unterschiedlich reagieren. Schwindungsausgleich

Dieser Abschnitt ist eine toleranzorientierte Zusammenfassung, kein vollständiger Konstruktionsleitfaden. Beispielsweise beeinflusst die Wandstärkenkonstruktion die Toleranz, da dicke und dünne Abschnitte unterschiedlich schrumpfen können. Die vollständigen Konstruktionsregeln für Wandstärken gehören jedoch auf die spezielle Seite für Wandstärken.

Für eine breitere Diskussion geometriebedingter Qualitätsrisiken siehe wie die Teilegestaltung die MIM-Teilequalität beeinflusst.

Wie Schwindungskompensation die endgültige Maßgenauigkeit beeinflusst

MIM-Werkzeuge werden größer als das endgültige Teil ausgelegt, da die Komponente während des Sinterns schrumpft. Das wichtige Problem ist nicht nur die durchschnittliche Schwindungsrate. Das eigentliche Problem ist, ob die Schwindung über das gesamte Teil hinweg vorhersagbar ist.

Ein einfaches und ausgewogenes Teil schrumpft möglicherweise gleichmäßiger. Ein Teil mit Übergängen von dick zu dünn, langen auskragenden Armen, kleinen Bohrungen, asymmetrischen Wänden oder ungestützten flachen Oberflächen kann stärkere Maßabweichungen aufweisen. Deshalb sollten Toleranzplanung und Schwindungskompensation gemeinsam betrachtet werden.

In der Produktion wird das erste Muster oft verwendet, um zu bestätigen, wie nah die tatsächlichen Sintermaße an den erwarteten Maßen liegen. Wenn kritische Maße systematisch abweichen, können eine Formkorrektur oder Prozessanpassungen in Betracht gezogen werden. Allerdings kann nicht jedes Maßproblem allein durch eine Formkorrektur gelöst werden. Liegt die Ursache in einer schlechten Konstruktionsbalance, instabiler Unterstützung oder einem unrealistischen Toleranzschema, muss möglicherweise die Zeichnung überarbeitet werden.

Die Entbinderungs- und Sinterbedingungen beeinflussen ebenfalls die Teilequalität und Maßhaltigkeit. Für den Zusammenhang zwischen Prozess und Qualität siehe wie Entbindern und Sintern die Teilequalität beim MIM beeinflussen.

Hinweis zur Abgrenzung: Diese Seite erklärt, wie die Schwindung die Toleranzplanung beeinflusst. Der detaillierte Arbeitsablauf für die Werkzeugskalierung, Schwindungsvorhersage und die dimensionsbezogene Korrektur des Erstmusters gehört in Schwindungskompensation.

Wenn enge MIM-Toleranzen die Kosten erhöhen

Eine enge Toleranz wirkt sich nicht nur auf die Maßhaltigkeit aus. Sie beeinflusst auch die Werkzeugstrategie, die Prüfzeit, die Kosten für Nachbearbeitung, die Erstmusterprüfung, die Produktionsausbeute und das Kommunikationsrisiko.

Ein häufiger Fehler besteht darin, enge Toleranzen auf die gesamte Zeichnung anzuwenden, obwohl nur wenige Maße die Montage beeinflussen. Dies kann zu unnötigem Prüfaufwand führen und zwingt möglicherweise zu spanender Nachbearbeitung an Merkmalen, die dies nicht erfordern.

Anforderung Mögliche Kostenauswirkung Bessere Strategie
Enge Toleranz auf alle Maße Höherer Prüfaufwand und Ausschussrisiko. Kritische und nicht-kritische Maße klassifizieren.
Enge Bohrungstoleranz Reiben, Zerspanen oder Kalibrieren kann erforderlich sein. Enge Toleranz nur auf funktionale Bohrungen anwenden.
Enge Planheit Kann eine Stützstrategie oder Nachbearbeitung erfordern. Funktionsfläche und Bezug klar definieren.
Enge kosmetische Toleranz Kann Kosten erhöhen, ohne die Funktion zu verbessern. Aussehen von funktionaler Toleranz trennen.
Enge Prototypentoleranz in die Serienproduktion übernommen Kann unrealistische Massenproduktionskriterien schaffen. Produktionsanforderungen vor dem Werkzeugbau bestätigen.
Enge Toleranz ohne Prüfbezug Risiko von Uneinigkeit bei der Abnahme. Bezug und Messmethode definieren.

Eine bessere MIM-Toleranzstrategie ist selektiv. Lassen Sie die komplexe Geometrie nach Möglichkeit im Sinterzustand und steuern Sie nur die funktionalen Merkmale, die wirklich engere Grenzen benötigen. Für breitere Kostentreiber prüfen Sie Kostengerechtes Design.

Prüfbezug und Messmethode für MIM-Toleranzen

Eine Toleranz ist nur nützlich, wenn sie konsistent gemessen werden kann. Bei MIM-Teilen sollte die Prüfplanung frühzeitig besprochen werden, wenn das Teil kleine Merkmale, gekrümmte Oberflächen, dünne Wände, flexible Abschnitte, innere Geometrie oder mehrere mögliche Bezugssysteme aufweist.

Die Prüfgrundlage sollte praktische Fragen beantworten: Welche Fläche definiert den primären Bezug, ob der Bezug im Sinterzustand stabil ist, ob das kritische Maß mit KMG, optischer Prüfung, Lehren oder Montageprüfung gemessen werden kann und ob Maße im Sinterzustand und nach Sekundäroperationen getrennt geprüft werden.

Umgang mit GD&T-Anforderungen auf MIM-Zeichnungen

GD&T-Anforderungen wie Ebenheit, Rechtwinkligkeit, Parallelität, Konzentrizität oder True Position sollten zusammen mit dem Bezugssystem, den Funktionsflächen und der Prüfmethode geprüft werden. Eine GD&T-Toleranz sollte nicht als rein zeichnungsseitige Anforderung behandelt werden, wenn die Bezugsfläche instabil ist, sich in der Nähe einer Trennebene befindet, durch die Sinterunterstützung beeinflusst wird oder an ein Merkmal gebunden ist, das eine Sekundäroperation erfordern könnte. Vor dem Werkzeugbau sollten Lieferant und Kunde bestätigen, welche GD&T-Anforderungen im Sinterzustand gesteuert werden können und welche Bearbeitung, Schleifen, Kalibrieren oder spezielle Prüfvorrichtungen erfordern.

MIM-Prüfplan für Bezugsflächen und Messmethoden: Bezugsflächen, KMG-Prüfung, optische Messung, Lehren und technischer Prüfablauf.
Die MIM-Toleranzprüfung hängt von der praktischen Bezugsauswahl und geeigneten Messmethoden wie KMG, optischer Prüfung, Lehren oder Montageprüfung ab.
Kernaussage: Eine Toleranz ist nur dann nützlich, wenn das Bezugssystem und die Messmethode sie konsistent verifizieren können.
Prüfungsfrage Warum das wichtig ist
Sind Bezugsflächen klar definiert? Verhindert Messabweichungen.
Sind funktionale Maße mit der Montage verknüpft? Hält die Prüfung auf die tatsächliche Leistung fokussiert.
Ist KMG für die Bauteilgeometrie geeignet? Einige kleine oder gekrümmte Merkmale erfordern möglicherweise andere Methoden.
Sind innenliegende Merkmale messbar? Verdeckte Geometrien können schwer zu überprüfen sein.
Sind die Maße im Sinterzustand und nach der Nachbearbeitung getrennt ausgewiesen? Vermeidet die Vermischung von Prozessfähigkeit mit Nachbearbeitungsfähigkeit.
Ist die Erstmusterprüfung mit der Serienprüfung abgestimmt? Verhindert spätere Abnahmestreitigkeiten.

Dies ist besonders wichtig für Qualitätsingenieure von Lieferanten. Ein Teil kann herstellbar sein, aber wenn die Prüfmethode unklar ist, können sich Lieferant und Kunde darüber uneinig sein, ob das Teil akzeptabel ist.

Toleranzprüfungs-Checkliste vor dem MIM-Werkzeugbau

Vor der Investition in das Werkzeug sollte die Zeichnung auf Toleranzmachbarkeit geprüft werden. Ziel ist es, unnötig enge Toleranzen, unklare Bezugssysteme, unrealistische Merkmalsanforderungen und Maße zu identifizieren, die Nachbearbeitungen erfordern.

MIM-Toleranzprüfungs-Checkliste

  1. Welche Abmessungen sind wirklich funktionskritisch?
  2. Welche Maße sind montagerelevant?
  3. Welche Abmessungen können im gesinterten Zustand verbleiben?
  4. Welche Abmessungen erfordern Bearbeitung, Kalibrieren, Prägen, Reiben, Schleifen oder Gewindeschneiden?
  5. Sind Bezugsflächen für die Prüfung praktikabel?
  6. Sind Toleranzen für Bohrungen, Nuten, Gewindemerkmale und dünne Wände für MIM realistisch?
  7. Sind Anforderungen an Ebenheit, Geradheit, Rechtwinkligkeit oder Konzentrizität klar definiert?
  8. Erzeugt die Bauteilgeometrie ein Risiko für ungleichmäßige Schwindung oder Verzug?
  9. Unterscheiden sich die Toleranzen für Prototypen von denen der Serienproduktion?
  10. Werden kosmetische Anforderungen von funktionalen Toleranzanforderungen getrennt?
  11. Ist die Jahresstückzahl hoch genug, um Sekundäroperationen zu rechtfertigen?
  12. Sind Prüfmethoden und Akzeptanzkriterien vor dem Werkzeugbau klar?

Die Toleranzprüfung ist ein Teil des umfassenderen DFM für MIM Prozesses. Für eine Checkliste mit Fokus auf Toleranz- und Schwindungsvorgaben siehe MIM-Toleranz- und Schwindungs-Checkliste.

Zusammengesetztes Feldszenario für technische Schulung: Überzogene Zeichnungstoleranzen vor dem MIM-Werkzeugbau

Dies ist ein zusammengesetztes technisches Schulungsszenario, kein öffentlicher Kundenfall. Es dient zur Erklärung eines häufigen systemischen Toleranzproblems vor dem MIM-Werkzeugbau.

Welches Problem aufgetreten ist

Ein kleines MIM-Bauteil aus Edelstahl wurde mit engen Toleranzen für nahezu alle äußeren und inneren Merkmale konstruiert. Die Prototypenzeichnung war ursprünglich für die CNC-Bearbeitung erstellt worden, und das gleiche Toleranzformat wurde für die MIM-Bewertung wiederverwendet.

Warum es passiert ist

Die Zeichnung unterschied nicht zwischen allgemeinen Maßen, funktionalen Passmaßen und Prüfbezügen. Mehrere kosmetische Kanten und nicht-funktionale Konturen wurden mit dem gleichen Toleranzniveau wie Montagemerkmale gesteuert.

Eigentliche Systemursache

Das Problem war eine unklare Toleranzstrategie. Der Lieferant konnte gesinterte Maße nicht von Maßen aus Sekundäroperationen unterscheiden, und der Kunde konnte nicht identifizieren, welche Merkmale die Montageleistung steuerten.

Wie es korrigiert wurde

Die Zeichnung wurde Merkmal für Merkmal überprüft. Allgemeine Außenkonturen wurden auf eine praktische Sinterstrategie gelockert. Zwei funktionale Merkmale wurden als kritisch markiert, und eine Oberfläche wurde als Prüfbezug ausgewählt.

So verhindern Sie ein erneutes Auftreten

Vor dem MIM-Werkzeugbau sollte die Zeichnung kritische Maße klassifizieren, Bezugsflächen definieren, Kandidaten für Sekundäroperationen markieren und bestätigen, welche Toleranzen für Prototypenmuster im Vergleich zu Serienteilen gelten.

Was für eine MIM-Toleranzprüfung senden

Für eine genaue Toleranzprüfung senden Sie mehr als ein 3D-Modell. Eine 3D-Datei zeigt die Geometrie, erklärt aber nicht immer Funktion, Passung, Prüfpriorität oder Produktionsanforderungen.

MIM-Toleranzprüf-Workflow vor dem Werkzeugbau: von 2D-Zeichnung und 3D-CAD-Prüfung über Klassifizierung kritischer Maße, Entscheidung über Nachbearbeitungen, Prüfbezugsflächen bis hin zum RFQ-Feedback.
Eine Toleranzprüfung vor dem Werkzeugbau hilft, die Sintermaße, Anforderungen an Sekundäroperationen, Prüfgrundlage und Machbarkeit der RFQ vor der Werkzeuginvestition zu bestätigen.
Kernaussage: Der beste Zeitpunkt, um Toleranzprobleme zu korrigieren, ist vor dem MIM-Werkzeugbau, nicht nach den ersten Mustern oder der Serienproduktion.

Eingaben zu Zeichnung und Modell

2D-Zeichnung3D-CADKritische MaßeBezugssystem

Diese Eingaben helfen dem Entwicklungsteam, Geometrie, Toleranzpriorität und Prüfanforderungen zu verstehen.

Eingaben zu Material und Prozess

MaterialanforderungWärmebehandlungOberflächenbeschaffenheitSekundäre Bearbeitung

Material- und Nachbearbeitungsanforderungen beeinflussen Schwindung, Maßhaltigkeit und Endabnahme.

Kommerzielle und anwendungsspezifische Eingaben

JahresvolumenAnwendungshintergrundInformationen zum GegenstückPrototyp vs. Serie

Volumen und Anwendungskontext helfen zu bestimmen, ob selektive Nachbearbeitungen sinnvoll sind.

Mit diesen Informationen kann das Entwicklungsteam prüfen, welche Abmessungen im Sinterzustand belassen werden können, welche Merkmale möglicherweise eine Bearbeitung oder Kalibrierung erfordern und welche Toleranzanforderungen vor dem Werkzeugbau angepasst werden sollten.

Fordern Sie eine zeichnungsbasierte MIM-Toleranzprüfung an

Wenn Ihr Bauteil enge funktionale Abmessungen, Montagebohrungen, Bezugsflächen, Ebenheitsanforderungen, Gewindemerkmale oder Toleranzen aufweist, die von einer CNC-Prototypenzeichnung übernommen wurden, sollte es vor dem MIM-Werkzeugbau überprüft werden.

Senden Sie Ihre 2D-Zeichnung, 3D-CAD-Datei, Materialanforderung, kritischen Abmessungen, Oberflächengüteanforderung, geschätzte Jahresstückzahl und Anwendungshintergrund. Fügen Sie, falls vorhanden, Bezugsanforderungen, GD&T-Notizen, Informationen zu Gegenstücken und Prüferwartungen bei. XTMIM kann prüfen, welche Abmessungen im Sinterzustand geeignet sind, welche Merkmale möglicherweise eine Bearbeitung oder Kalibrierung erfordern und welche Toleranzanforderungen vor der Werkzeuginvestition oder Serienproduktionsplanung angepasst werden sollten.

Kontakt zum XTMIM-Ingenieurteam

FAQ zu MIM-Toleranzen

Welche Toleranzen sind mit MIM typischerweise erreichbar?

MIM-Toleranzen werden üblicherweise als Prozentsatz der Nennmaße angegeben, und ±0,3% wird oft als praktischer Richtwert für die durchschnittliche MIM-Toleranzfähigkeit verwendet. Die tatsächliche Toleranz hängt jedoch vom Material, der Geometrie, der Werkzeugkompensation, dem Sinterverhalten, der Abstützstrategie, der Merkmalsgröße und der Prüfmethode ab. Die endgültige Toleranz sollte durch eine zeichnungsbasierte DFM-Prüfung bestätigt werden.

Kann MIM enge Toleranzen ohne Nachbearbeitung einhalten?

Einige Abmessungen können im Sinterzustand belassen werden, wenn sie nicht hochkritisch sind und die Geometrie stabil ist. Enge funktionale Merkmale wie Präzisionsbohrungen, Montagepassungsdurchmesser, Gewindemerkmale, Bezugsflächen oder ebenheitskritische Bereiche können eine Bearbeitung, Kalibrierung, Prägung, Schleifen, Reiben oder Gewindeschneiden erfordern.

Welche MIM-Merkmale erfordern normalerweise eine spanende Nachbearbeitung?

Zu den Merkmalen, die oft überprüft werden müssen, gehören Funktionsbohrungen, Gewindemerkmale, enge Passungsdurchmesser, Bezugsflächen, flächenkritische Oberflächen und Maße, die die Ausrichtungsgenauigkeit steuern. Nicht jedes kritische Merkmal muss spanend bearbeitet werden, aber jedes sollte vor dem Werkzeugbau bewertet werden.

Wie wirkt sich die Sinterschwindung auf die MIM-Toleranzen aus?

MIM-Teile schrumpfen während des Sinterns, daher muss die Kavität des Werkzeugs skaliert werden, um die erwartete Schwindung auszugleichen. Wenn die Schwindung gleichmäßig ist, sind die Toleranzen im Sinterzustand leichter zu kontrollieren. Wenn das Teil ungleichmäßige Wandstärken, Dick-Dünn-Übergänge, lange ungestützte Spannweiten oder schwierige Auflagebedingungen aufweist, können die Maßabweichungen zunehmen.

Wie sollte GD&T für MIM-Teile gehandhabt werden?

GD&T-Anforderungen sollten vor dem Werkzeugbau mit dem Bezugssystem, den Funktionsflächen, der Prüfmethode und den Anforderungen an die Nachbearbeitung überprüft werden. Einige GD&T-Angaben können im Sinterzustand kontrolliert werden, wenn die Geometrie stabil ist, während Ebenheit, Rechtwinkligkeit, Konzentrizität, Positionstoleranz oder enge Ausrichtungsanforderungen möglicherweise eine zusätzliche Prozessprüfung, Bearbeitung, Schleifen, Kalibrieren oder spezielle Prüfvorrichtungen erfordern.

Sind MIM-Toleranzen mit denen der CNC-Bearbeitung vergleichbar?

MIM und CNC sollten nicht auf die gleiche Weise bewertet werden. CNC kann enge Merkmale direkt aus Vollmaterial bearbeiten, während MIM für die meisten Maße auf Werkzeugskalierung und Sinterschwindung angewiesen ist. MIM ist oft wertvoller bei der Herstellung kleiner, komplexer Metallteile in hohen Stückzahlen, während Nachbearbeitungen selektiv dort eingesetzt werden können, wo eine CNC-ähnliche Präzision auf bestimmten Merkmalen erforderlich ist.

Erhöht eine engere Toleranz die Kosten eines MIM-Teils?

Ja, engere Toleranzen können die Kosten erhöhen, wenn sie zusätzliche Prüfungen, Werkzeuganpassungen, geringere Ausbeute oder Nachbearbeitungen erfordern. Der Kosteneinfluss ist geringer, wenn enge Toleranzen auf wirklich funktionale Maße beschränkt sind, anstatt auf die gesamte Zeichnung angewendet zu werden.

Welche Informationen werden für eine MIM-Toleranzprüfung benötigt?

Eine sinnvolle Prüfung sollte eine 2D-Zeichnung, eine 3D-CAD-Datei, die Materialanforderung, markierte kritische Maße, das Bezugssystem, die Oberflächengüteanforderung, die Anforderung an Sekundäroperationen (falls bekannt), die geschätzte Jahresstückzahl, Informationen zu Passungsteilen und den Anwendungshintergrund umfassen.

Autor / Technische Prüfung

Geprüft vom XTMIM Engineering-Team

Dieser technische Leitfaden wurde aus der Perspektive einer MIM-Engineering-Prüfung erstellt, mit Fokus auf Prozesseignung, Materialauswahl, DFM, Werkzeugrisiko, Sinterschwindung, Toleranzanforderungen, Planung von Sekundäroperationen und Prüffähigkeit. Ziel ist es, Konstrukteuren und Einkaufsteams zu helfen, MIM-Toleranzanforderungen vor dem Werkzeugbau zu bewerten, anstatt erst nach dem Auftreten von Maßproblemen in der Bemusterung oder Produktion.

Normen und technische Referenzhinweise

Die MIM-Toleranzfähigkeit sollte stets durch eine projektspezifische DFM-Prüfung bestätigt werden. Veröffentlichte Toleranzreferenzen sind für die Planung nützlich, ersetzen jedoch nicht die Zeichnungsprüfung, Materialprüfung, Werkzeugstrategie, Bewertung der Sinterunterstützung und Prüfplanung.

MIMA Sekundäroperationen mit MIM

Relevant, da erklärt wird, dass viele MIM-Teile auf Endmaß gesintert werden, während engere Merkmaltoleranzen Sekundäroperationen wie Zerspanen, Gewindeschneiden, Bohren, Räumen, Kalibrieren oder Schleifen erfordern können.

MIMA-Referenz anzeigen

MIM-Komplexe Konstruktionen mit MIM

Relevant, da der Einfluss der Kavitätsauslegung auf die endgültige Maßhaltigkeit erläutert wird und die Toleranzprüfung vor dem Werkzeugbau unterstützt wird.

MIMA-Referenz anzeigen

MPIF Standard 35-MIM

Relevant als Referenz für Werkstoffnormen von Metallpulverspritzgussteilen. MPIF Standard 35-MIM ist in erster Linie eine Werkstoffspezifikationsreferenz; die projektspezifische Toleranzfähigkeit sollte dennoch durch zeichnungsbasierte DFM- und Prüfungsprüfung bestätigt werden.

MPIF-Normenseite anzeigen

EPMA Metal Injection Moulding Übersicht

Relevant für den allgemeinen MIM-Prozesskontext, einschließlich Feinstpulver, komplex geformter Teile und der Unterscheidung zwischen MIM und konventionellem Pressen und Sintern (PM).

EPMA-Referenz anzeigen

Hinweis: Externe technische Referenzen unterstützen das Prozessverständnis und die Materialauswahl. Die endgültige Maßhaltigkeit sollte durch eine projektspezifische Zeichnungsprüfung, Materialprüfung, Werkzeugprüfung und Prüfplanung bestätigt werden.
