Was sind weichmagnetische MIM-Werkstoffe?
Weichmagnetische MIM-Werkstoffe sind Metallpulverspritzguss-Legierungen, die für kleine, komplexe Bauteile verwendet werden, die auf ein externes Magnetfeld reagieren müssen, ohne als Permanentmagnete zu wirken. Für Ingenieure, die Magnetspulenkerne, Anker, Polschuhe, Sensorkerne, Joche oder kompakte elektromagnetische Teile prüfen, ist die praktische Entscheidung nicht nur “Welche Legierung ist magnetisch?”. Die Prüfung muss magnetische Funktion, Bauteilgeometrie, Sinterdichte, Restporosität, Kohlenstoff- und Sauerstoffkontrolle, Wärmebehandlung, kritische Luftspalte und die endgültige magnetische Prüfmethode berücksichtigen. Diese Seite hilft, die Werkstofffamilienrichtung zu definieren, bevor Sie zu den Unterseiten für Fe-3Si, Fe-50Ni oder Fe-50Co wechseln. Sie ist am nützlichsten, wenn ein Projekt bereits eine Zeichnung, Anwendungsanforderung oder ein angestrebtes magnetisches Verhalten hat, aber der richtige weichmagnetische MIM-Werkstoffweg noch einer technischen Prüfung bedarf.
Sie benötigen eine Werkstofffamilienrichtung für ein kompaktes elektromagnetisches MIM-Bauteil vor dem Werkzeugbau oder der Angebotsanfrage.
Ein Leitfaden für Permanentmagnete, ein Leitfaden für Motorbleche oder eine ausführliche Konstruktionsseite für Magnetkreise.

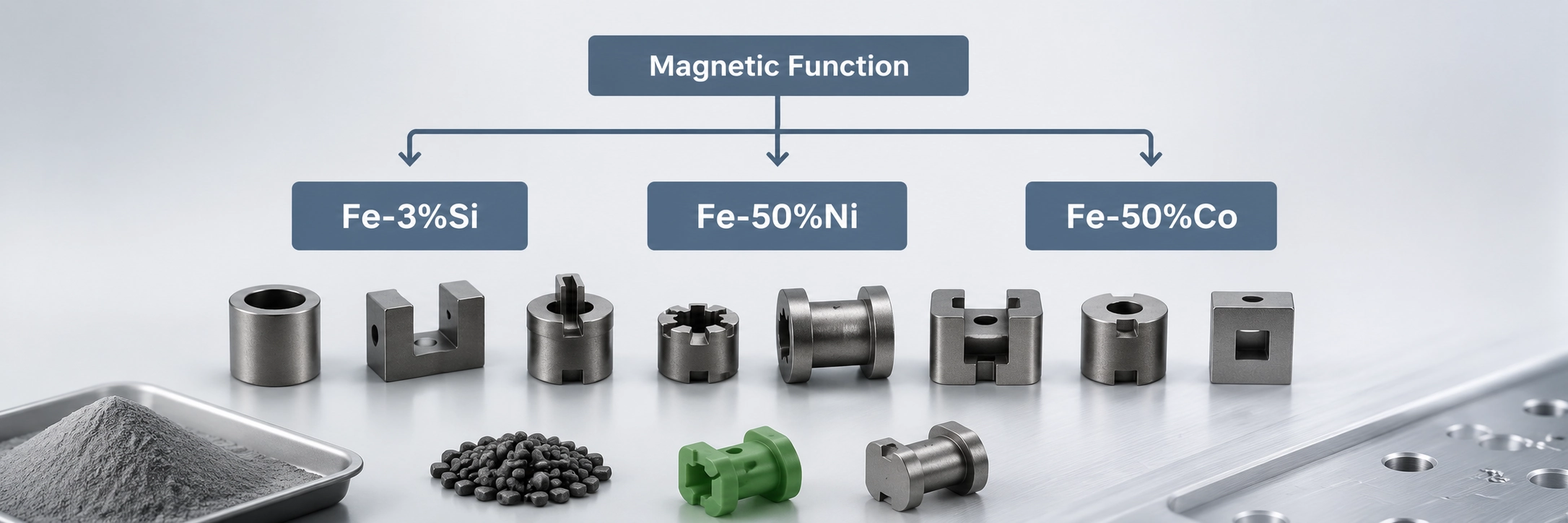

Ordnen Sie magnetische Funktion und Geometrie Fe-3Si, Fe-50Ni, Fe-50Co oder einem anderen Weg zu.
Für das vollständige Werkstoffsystem lesen Sie bitte Übersicht über MIM-Werkstoffe. Wenn das Projekt noch keine Werkstoffrichtung festgelegt hat, kann die MIM-Materialauswahl-Leitfaden helfen, die erste Prüfung zu strukturieren. Diese L3-Seite ist ein Auswahlwerkzeug für Werkstofffamilien; detaillierte chemische Zusammensetzungen auf Legierungsebene, Hinweise zu magnetischen Eigenschaften, Wärmebehandlungshinweise und anwendungsspezifische Prüfungen sollten auf den Unterseiten Fe-3%Si, Fe-50%Ni und Fe-50%Co behandelt werden.
Weichmagnetische MIM-Werkstoffe sind keine Permanentmagnete
Ein häufiger Fehler ist es, alle “magnetischen Werkstoffe” in einen Topf zu werfen. Weichmagnetische MIM-Werkstoffe werden nicht ausgewählt, um nach dem Entfernen des externen Feldes eine Remanenz zu behalten. Ihre Funktion besteht in der Regel darin, auf ein Magnetfeld zu reagieren, den Fluss zu leiten, den magnetischen Widerstand zu verringern oder eine gesteuerte Betätigung in einem elektromagnetischen System zu unterstützen.
Das ist wichtig, weil die konstruktive Fragestellung eine andere ist. Bei einem Permanentmagneten interessiert den Anwender möglicherweise die verbleibende Magnetisierung und die magnetische Energie. Bei einem weichmagnetischen MIM-Teil sind die eigentlichen Fragen die Permeabilität, Koerzitivfeldstärke, Sättigungsverhalten, magnetische Reaktion, Verluste, Dimensionsstabilität, Spannungszustand und wie sich das Teil nach dem Sintern und der Wärmebehandlung verhält.
Typische weichmagnetische MIM-Anwendungen umfassen kompakte Magnetspulenkomponenten, Relaisteile, Magnetkernsensoren, Polschuhe, Joche, Flussleiter und kleine Aktuatorkomponenten. Wenn es sich bei der Konstruktion hauptsächlich um einen großen Motorkern, einen Transformatorkern oder einen dünnen laminierten Magnetstapel handelt, ist MIM in der Regel nicht der erste zu bewertende Prozessweg. Für eine vertiefte Diskussion der Teiletypen siehe weichmagnetische MIM-Teile.
Wichtigste weichmagnetische Werkstofffamilien für MIM-Projekte
Weichmagnetische MIM-Werkstoffe sollten nach den Anforderungen der Anwendung ausgewählt werden, nicht allein nach dem Werkstoffnamen. Fe-3%Si, Fe-50%Ni und Fe-50%Co repräsentieren unterschiedliche technische Ausrichtungen. Ihre Eignung hängt von der angestrebten magnetischen Reaktion, der Teilegeometrie, dem Sinterergebnis, der Wärmebehandlung, der Endprüfmethode und davon ab, ob das fertige Teil – nicht nur ein Prüfling – die Anforderungen der Anwendung erfüllen kann.
Auf dieser L3-Ebene besteht der Zweck darin, die Richtung der Werkstofffamilien zu vergleichen und den Benutzer zur richtigen nächsten Seite zu führen. Die diskussion der zusammensetzungsspezifischen Legierungen, der typischen Eigenschaftsrichtung, der Annahmen zur Wärmebehandlung und der anwendungsbezogenen Validierung sollte auf den einzelnen L4-Materialseiten erfolgen.
| Werkstofffamilie | Haupttechnischer Grund für die Berücksichtigung | Typische Projektrichtung | Tiefer eintauchen |
|---|---|---|---|
| Fe-3%Si | Wird häufig dort geprüft, wo elektrischer Widerstand und verlustabhängiges Verhalten relevant sind. | Magnetspulenkerne, Relaiskomponenten, Flussführungen, kompakte elektromagnetische Teile. | Fe-3%Si Materialseite |
| Fe-50%Ni | Wird häufig dort geprüft, wo hohe Permeabilität und niedrige Koerzitivfeldstärke relevant sind. | Sensorkerne, empfindliche magnetische Antwortteile, Relaiskomponenten. | Fe-50%Ni Materialseite |
| Fe-50%Co | Häufig geprüft, wenn eine hohe magnetische Sättigungsleistung erforderlich ist. | Kompakte elektromagnetische Komponenten mit hohem Fluss, Hochleistungs-Aktuator-Teile. | Fe-50%Co Materialseite |
Der Werkstoffpalette der Metal Injection Molding Association erklärt, dass MIM-Pulver in verschiedenen Chemien, Partikelgrößen und Partikelformen erhältlich sind. MPIF Standard 35-MIM behandelt gängige Metallpulverspritzguss-Werkstoffe mit erläuternden Anmerkungen und Definitionen. Diese Referenzen sind nützlich für Diskussionen zur Werkstoffspezifikation, aber die endgültige Genehmigung erfordert dennoch eine anbieterspezifische Prüfung von Feedstock, Sintern, Wärmebehandlung und Tests.
Fe-3%Si für Prüfung hinsichtlich Widerstand und Verlusten
Fe-3%Si wird oft in Betracht gezogen, wenn ein Ingenieur eine Richtung für weichmagnetische MIM-Werkstoffe sucht, die dem Verhalten von Siliziumstahl entspricht. Bei MIM-Projekten kann es für kompakte elektromagnetische Komponenten geprüft werden, bei denen magnetisches Ansprechverhalten und Verlustverhalten wichtig sind, die Teilegeometrie jedoch zu komplex für einen konventionellen laminierten Aufbau ist.
Die Auswahl sollte nicht bei “Fe-Si” enden. Die Überprüfung sollte Betriebsfrequenz, Einschaltdauer, Wärmeentwicklung, Geometrie, kritische Luftspalte, Sinterbedingungen und die Frage umfassen, ob der abschließende Magnettest an Materialproben oder fertigen Teilen durchgeführt wird.
Fe-50%Ni für Permeabilität und niedrige Koerzitivfeldstärke
Fe-50%Ni kann in Betracht gezogen werden, wenn die Anwendung eine hohe Permeabilitätsrichtung, eine niedrige Koerzitivfeldstärke oder eine empfindliche magnetische Reaktion erfordert. Dies kann für kompakte Sensorkomponenten, Relaisteile und elektromagnetische Komponenten relevant sein, bei denen kleine Änderungen des magnetischen Verhaltens die Funktion beeinflussen.
Aus Sicht der Konstruktionsprüfung sollte Fe-50%Ni zusammen mit der Luftspaltkontrolle, dem Zustand der Passflächen, Eigenspannungen, der Wärmebehandlung und der endgültigen magnetischen Messmethode bewertet werden. Aggressive Nachbearbeitung oder Endbearbeitung können lokale Spannungen und Oberflächenzustand verändern.
Fe-50%Co für hohe magnetische Sättigungsleistung
Fe-50%Co wird typischerweise in Betracht gezogen, wenn eine hohe magnetische Sättigung eine Hauptanforderung an ein kompaktes Teil ist. Es kann für hochflussdichte elektromagnetische Komponenten, kleine Aktorsysteme oder Anwendungen relevant sein, bei denen das Teil einen stärkeren magnetischen Fluss auf begrenztem Raum führen muss.
Diese Materialrichtung sollte mit Bedacht gewählt werden. Das Projekt muss Kostenempfindlichkeit, Geometrie, Sinter- und Wärmebehandlungsanforderungen, Prüfverfahren und die Frage prüfen, ob die Anwendung tatsächlich Fe-Co-Leistung anstelle einer kostengünstigeren weichmagnetischen Lösung erfordert.
Wie wählt man ein weichmagnetisches MIM-Material aus?
Der beste Ausgangspunkt ist nicht “Welches Material ist am stärksten?”, sondern “Welche magnetische Funktion muss das Teil erfüllen?” Ein weichmagnetisches MIM-Material sollte entsprechend der magnetischen Anforderung, Geometrie, Produktionsroute und Validierungsmethode ausgewählt werden. In der Praxis kann sich dieselbe Materialfamilie unterschiedlich verhalten, wenn sich Dichte, Wärmebehandlung, Eigenspannungen oder die Luftspaltkontrolle ändern.
| Projektanforderung | Bessere Werkstoffausrichtung zur Prüfung | Technischer Hinweis |
|---|---|---|
| Verlustverhalten ist wichtig | Fe-3%Si | Betriebsfrequenz, Einschaltdauer, Wärmebehandlung, Geometrie und Prüfverfahren prüfen. |
| Richtung hoher Permeabilität ist wichtig | Fe-50%Ni | Luftspalt, Geometrie, Oberflächenbeschaffenheit, Eigenspannung und endgültiges magnetisches Verhalten prüfen. |
| Hohe Sättigung ist wichtig | Fe-50%Co | Magnetische Belastung, Kostenempfindlichkeit, Fertigungsmachbarkeit und Validierungsanforderungen prüfen. |
| Werkstoffziel nicht definiert | Mit Anwendungsprüfung beginnen | Zeichnung, Betriebsbedingungen, magnetische Funktion und Prüfanforderung einreichen. |
| Geometrie ist klein und komplex | MIM könnte geeignet sein | Prüfen Sie Wandstärken, Handhabung des Grünlings, Sinterschwindung, Anspritzpunkt und Nachbearbeitungsbedarf. |
| Bauteil ist einfach und pressbar | PM-Pressen könnte besser sein | Prüfen Sie Kosten, Dichte, Geometrie, Werkzeug und Produktionsvolumen. |
| Bauteil ist ein großer lamellierter Magnetkern | Stanzen oder Lamellieren könnte besser sein | MIM ist in der Regel nicht der bevorzugte Weg für große flache Magnetstapel. |
Materialentscheidungsmatrix vor der RFQ
Bevor Sie ein Angebot für Werkzeugbau oder Produktion anfordern, sollte die Materialrichtung sowohl hinsichtlich der magnetischen Funktion als auch der Fertigungsmachbarkeit geprüft werden. Die folgende Tabelle ersetzt keine werkstoffgerechte Prüfung, hilft Ingenieuren jedoch zu entscheiden, welche L4-Materialseite als Nächstes geprüft werden sollte.
| Materialrichtung | Am besten geeignet, wenn | Vorsicht ist geboten, wenn | Bestätigung für RFQ erforderlich |
|---|---|---|---|
| Fe-3%Si | Das Bauteil benötigt eine weichmagnetische Richtung, die mit dem Verhalten von Siliziumstahl, dem spezifischen elektrischen Widerstand oder verlustbezogenen Prüfungen verbunden ist. | Die Geometrie, Frequenz, Wärmeentwicklung oder das erforderliche Prüfverfahren wurden nicht definiert. | Betriebsfrequenz, Einschaltdauer, Erwartung an die Wärmebehandlung, Luftspalt und magnetische Prüfanforderung am Fertigteil. |
| Fe-50%Ni | Das Projekt benötigt eine Richtung mit hoher Permeabilität, niedriger Koerzitivfeldstärke oder empfindlicher magnetischer Reaktion. | Das Bauteil hat spannungsempfindliche bearbeitete Oberflächen, enge Luftspalte oder eine magnetische Reaktion, die stark vom endgültigen Montagezustand abhängt. | Kritische Passflächen, Nachbearbeitungsplan, Erwartung an die Magnetglühung, Luftspalttoleranz und Funktionstest. |
| Fe-50%Co | Die Anwendung erfordert eine hohe Sättigungsmagnetisierungsleistung in einem kompakten Bauteil. | Das Projekt ist kostenempfindlich, die magnetische Last ist nicht bestätigt, oder eine kostengünstigere Materialrichtung könnte die Funktion erfüllen. | Magnetische Last, Sättigungsanforderung, Produktionsvolumen, Kostenempfindlichkeit, Wärmebehandlungsweg und Validierungsmethode für das fertige Bauteil. |
| Noch nicht definiert | Die Zeichnung existiert, aber die magnetische Funktion oder Materialrichtung ist noch offen. | Die RFQ nennt nur “magnetisches Material” ohne Zielfunktion, Arbeitsbedingungen oder Prüfmethode. | 2D-Zeichnung, 3D-CAD, aktuelles Material (falls vorhanden), magnetische Funktion, Arbeitsumgebung, Jahresvolumen und erforderliche Prüfmethode. |
Eine praktische Überprüfung beginnt normalerweise mit vier Fragen:
- Welche magnetische Funktion erfüllt das Bauteil?
- Was sind die kritischen Abmessungen, Luftspalte und Passflächen?
- Welche endgültige magnetische Eigenschaft oder funktionale Reaktion muss geprüft werden?
- Kann die erforderliche Geometrie durch MIM effizienter hergestellt werden als durch PM-Pressen, CNC-Bearbeitung, Stanzen oder Lamellieren?
Warum der MIM-Prozess die magnetische Leistung beeinflusst
Die weichmagnetische Leistung ist nicht nur eine Frage der Materialchemie. Sie wird auch durch den gesamten MIM-Prozess beeinflusst: feines Metallpulver und Binder-Feedstock, Spritzgießen, Handhabung des Grünlings, Entbindern, Sintern, Wärmebehandlung, Sekundäroperationen und Endprüfung. Aus diesem Grund führt eine RFQ, die nur die Legierungsbezeichnung angibt, oft zu zu vielen Unsicherheiten für Käufer und Hersteller.
ASM International beschreibt weichmagnetische Materialien als durch niedrige Koerzitivfeldstärke gekennzeichnet und weist darauf hin, dass das magnetische Verhalten durch Verunreinigungen, Legierungszusätze, Wärmebehandlung, Eigenspannungen und Korngröße beeinflusst werden kann. Beim MIM werden diese zu fertigungstechnischen Prüfpunkten, da Pulvereigenschaften, Entbinderungskontrolle, Sinteratmosphäre, Restporosität, Kohlenstoffgehalt, Sauerstoffaufnahme und Nachbearbeitung das Endteil beeinflussen können.
| Faktor | Warum dies für weichmagnetische MIM-Teile wichtig ist |
|---|---|
| Sinterdichte | Eine geringe Dichte oder Restporosität kann die magnetische Leistung und mechanische Zuverlässigkeit beeinträchtigen. |
| Kohlenstoff-/Sauerstoff-/Stickstoffkontrolle | Verunreinigungen können das magnetische Verhalten, den Werkstoffzustand und die Chargenkonsistenz beeinflussen. |
| Sinteratmosphäre | Die Atmosphärenkontrolle kann die Chemie, Dichte, Oxidbeschaffenheit und das endgültige Werkstoffverhalten beeinflussen. |
| Wärmebehandlung oder magnetisches Glühen | Kann erforderlich sein, um Spannungen abzubauen oder das magnetische Ansprechverhalten zu verbessern, abhängig von Legierung und Anwendung. |
| Nachbearbeitung durch Zerspanen | Kann lokale Spannungen einführen oder kritische Passflächen und das Luftspaltverhalten verändern. |
| Oberflächenveredelung | Kann Kontaktflächen, Korrosionsverhalten, Schichtdicke oder die Konsistenz magnetischer Prüfungen beeinflussen. |
| Prüfung des fertigen Teils | Die Prüfmethode sollte der tatsächlichen Funktion entsprechen, nicht nur einem generischen Materialwert aus einem Datenblatt. |
Eine umfassendere Prozesserklärung finden Sie im MIM-Prozessübersicht. Für die Phase, die am engsten mit Dichte, Schwindung und endgültigem Materialzustand verbunden ist, siehe den MIM-Sinterprozess.
Typische Anwendungen für weichmagnetische MIM-Werkstoffe
Weichmagnetische MIM-Werkstoffe sind besonders relevant, wenn das Bauteil elektromagnetische Funktion mit kleiner Größe, komplexer Geometrie, reproduzierbarem Produktionsvolumen und engen Schnittstellenanforderungen kombiniert. MIM wird nicht allein aufgrund der magnetischen Eigenschaften eines Materials gewählt, sondern wenn die Geometrie und die Produktionsanforderungen das Metallpulverspritzgießen als praktikablen Fertigungsweg erscheinen lassen.
Typische Bauteilrichtungen
- Magnetspulenkerne
- Anker
- Relaiskomponenten
- Magnetische Sensorkerne
- Polstücke
Wo MIM relevant wird
- Joche und Flussführungen
- Kompakte Aktuatorkomponenten
- Kleine elektromagnetische Gehäuse oder Einsätze
- Komplexe Magnetpfadkomponenten mit 3D-Merkmalen
Diese Seite verbindet lediglich Anwendungsanforderungen mit der Materialfamilienauswahl. Detailliertere Bauteilgeometrie, Konstruktionsrisiken und Anwendungsbeispiele sollten auf der speziellen Seite bleiben weichmagnetische MIM-Teile Seite.
Wann MIM der bessere Weg für weichmagnetische Komponenten ist
MIM sollte in Betracht gezogen werden, wenn das Bauteil klein, komplex, dreidimensional und schwierig effizient durch Pressen, Zerspanen oder Stanzen herzustellen ist. Es ist nicht automatisch besser als jede Alternative. Das richtige Verfahren hängt von Geometrie, magnetischen Anforderungen, Produktionsvolumen, Werkzeugbudget, Prüfmethode und endgültiger Montagefunktion ab.
| Prozessweg | Bessere Eignung | Einschränkung für weichmagnetische Projekte |
|---|---|---|
| MIM | Kleine, komplexe 3D-Komponenten mit wiederholtem Produktionsbedarf. | Erfordert Werkzeugbau, Entbinderungs- und Sintersteuerung, Schwindungsausgleich und Validierung vor der Produktion. |
| PM-Pressen | Einfach pressbare Formen und kostenempfindliche Großserienteile. | Begrenzte 3D-Geometrie, Flexibilität bei Seitenmerkmalen und Hinterschneidungsfähigkeit. |
| CNC-Bearbeitung | Prototypen, Kleinserien oder einfache magnetische Teile. | Weniger effizient für komplexe wiederholte Merkmale, kleine Innenformen und Materialausnutzung. |
| Stanzen / Lamellierungen | Dünne Motorkerne, Transformatorkerne und lamellierte Magnetstapel. | Nicht geeignet für viele kompakte 3D-MIM-Geometrien. |
| Gießen | Größere oder weniger präzise Formen. | Kann bei kleinen Merkmalen oder magnetischen Konsistenzanforderungen an Grenzen stoßen. |
| Additive Fertigung | Frühe Prototypen oder komplexe Strukturen mit geringen Stückzahlen. | Werkstoffeigenschaften, Oberflächenbeschaffenheit und Fertigungswirtschaftlichkeit erfordern eine sorgfältige Prüfung. |
Aus Beschaffungssicht wird MIM attraktiver, wenn das Teil eine wiederholte Produktionsnachfrage, mehrere kleine Merkmale, schwierige Zerspanungszugänglichkeit und ein ausreichendes Jahresvolumen zur Rechtfertigung des Werkzeugbaus aufweist. Ist das Teil einfach, flach und leicht zu pressen oder zu stanzen, kann ein anderer Weg praktikabler sein.
Konstruktions- und Qualitätsfaktoren, die vor dem Werkzeugbau zu prüfen sind
Die Auswahl weichmagnetischer MIM-Werkstoffe sollte zusammen mit den Konstruktions- und Prüfanforderungen geprüft werden. Ein Werkstoff kann auf dem Papier geeignet erscheinen, aber die funktionalen Anforderungen nicht erfüllen, wenn der Luftspalt, die Passfläche, die Dichte, die Wärmebehandlung oder die Nachbearbeitungsplanung nicht kontrolliert werden.
Konstruktionsfaktoren
- Magnetischer Pfad und funktionaler Luftspalt
- Kritische Maße in Bezug auf das magnetische Verhalten
- Passflächen und Montageschnittstellen
- Dünne Wände, Schlitze, scharfe Kanten oder empfindliche magnetische Merkmale
- Angusslage und mögliche Empfindlichkeit gegenüber Angussmarken
- Sinterverzug und Stützanforderungen
Qualitäts- und Validierungsfaktoren
- Notwendigkeit einer spanenden Nachbearbeitung
- Anforderungen an Oberflächengüte oder Beschichtung
- Wärmebehandlung oder magnetisches Glühen
- Methode der Maßprüfung
- Endgültige magnetische Prüfmethode
- Validierungsanforderung auf Anwendungsebene
Ein häufiger Fehler besteht darin, nur die Legierungsbezeichnung und die Teiletoleranz anzugeben, ohne zu erklären, wie das Teil magnetisch funktioniert. Bei weichmagnetischen Komponenten kann sich dasselbe Nennmaterial unterschiedlich verhalten, wenn Geometrie, Dichte, Wärmebehandlung, Spannungszustand und Prüfverfahren nicht aufeinander abgestimmt sind.
Eine detaillierte fertigungsgerechte Prüfung finden Sie unter DFM für MIM. Für kritische Maße, Luftspalte und Schnittstellenkontrolle prüfen Sie MIM-Toleranzen.
Verbundene Fallszenarien für die technische Schulung
Komplexes Feldszenario für die technische Schulung: Material ohne magnetische Prüfmethode ausgewählt
Welches Problem ist aufgetreten: Eine kompakte elektromagnetische Komponente wurde als weichmagnetisches Werkstoff spezifiziert, aber die Zeichnung enthielt nur die Legierungsrichtung und die Maßtoleranzen. Es wurde keine endgültige magnetische Prüfmethode oder Zielvorgabe angegeben.
Warum es passiert ist: Das Projektteam ging davon aus, dass die Auswahl einer weichmagnetischen Legierungsfamilie automatisch die magnetische Leistung definieren würde.
Was die eigentliche Systemursache war: Der Werkstoffname kontrollierte nicht die vollständigen Produktionsbedingungen. Sinterdichte, Wärmebehandlung, Eigenspannungen und Prüfverfahren waren vor der Werkzeugherstellung nicht aufeinander abgestimmt.
Wie wurde es korrigiert: Die Projektprüfung wurde aktualisiert, um die funktionale magnetische Anforderung, den kritischen Luftspalt, den Nachbearbeitungszustand und die vereinbarte Prüfmethode vor der Produktionsfreigabe zu berücksichtigen.
Wie kann ein erneutes Auftreten verhindert werden: Für weichmagnetische MIM-Teile sollte das RFQ-Paket die Zeichnung, die Anwendungsbedingungen, die magnetische Funktion, die Werkstoffrichtung, die Erwartungen an die Wärmebehandlung und die endgültigen Prüfanforderungen enthalten, soweit verfügbar.
Komplexes Szenario für die Ingenieurausbildung: Komplexe Geometrie vor der Prozesswegprüfung ausgewählt
Welches Problem ist aufgetreten: Ein kleines magnetisches Bauteil mit seitlichen Merkmalen, dünnen Abschnitten und einer kritischen Passfläche wurde zunächst für das PM-Pressen geplant, da es sich um ein magnetisches Teil handelte.
Warum es passiert ist: Der Käufer betrachtete “magnetisches Material” als Hauptauswahlfaktor und prüfte die Geometrie nicht zuerst.
Was die eigentliche Systemursache war: Das Bauteil hatte dreidimensionale Merkmale, die durch einfaches Pressen schwer zu formen waren. Die Prozessauswahl erfolgte vor der Prüfung von Geometrie, Toleranz, Luftspalt, Werkzeugweg und Produktionsvolumen.
Wie wurde es korrigiert: Das Projekt wurde mit den Routen MIM, PM-Pressen und Zerspanung neu bewertet. MIM wurde zur bevorzugten Prüfroute, da die Geometrie mehr 3D-Designfreiheit erforderte.
Wie kann ein erneutes Auftreten verhindert werden: Weichmagnetische Projekte sollten gemeinsam nach Materialanforderung und Prozessweg geprüft werden. Die erste Entscheidung sollte nicht allein das Material betreffen, sondern Material, Geometrie, Volumen, Werkzeug, Prüfung und Validierungspfad umfassen.
Was für eine weichmagnetische MIM-Materialprüfung bereitzustellen ist
Eine nützliche RFQ sollte dem Ingenieurteam genügend Informationen geben, um sowohl die Materialeignung als auch das Fertigungsrisiko zu beurteilen. Für weichmagnetische MIM-Materialien sind die folgenden Informationen nützlicher als eine allgemeine Anfrage nach einem Angebot für magnetisches Material.
| RFQ-Eingabe | Warum es wichtig ist |
|---|---|
| 2D-Zeichnung | Definiert Toleranzen, Bezugspunkte, Prüfanforderungen und kritische Maße. |
| 3D-CAD-Datei | Hilft bei der Bewertung der Formbarkeit, Hinterschneidungen, dünner Wandstärken, Trennlinie, Angusslage und Sinterrisiken. |
| Zielwerkstoff oder aktueller Werkstoff | Bietet den Ausgangspunkt für Fe-3%Si, Fe-50%Ni, Fe-50%Co oder einen anderen Weg. |
| Magnetische Funktion | Zeigt, ob das Teil ein Kern, Joch, Polstück, Sensorteil, Aktorteil oder Flussleiter ist. |
| Magnetisches Eigenschaftsziel, falls verfügbar | Hilft bei der Definition von Permeabilität, Koerzitivfeldstärke, Sättigung oder anwendungsspezifischen Prüfanforderungen. |
| Arbeitstemperatur und Umgebung | Beeinflusst Material, Wärmebehandlung, Beschichtung, Korrosionsverhalten und Langzeitstabilitätsprüfung. |
| Kritischer Luftspalt oder Passfläche | Beeinflusst direkt das magnetische Verhalten und die Maßhaltigkeit. |
| Oberflächengüte oder Beschichtungsanforderung | Kann die Montage, das Korrosionsverhalten, den Luftspalt, die Schichtdicke oder die Prüfkonsistenz beeinträchtigen. |
| Jahresvolumen | Hilft bei der Beurteilung, ob das MIM-Werkzeug wirtschaftlich vertretbar ist. |
| Aktueller Fertigungsprozess | Nützlich, wenn CNC, PM-Pressen, Stanzen, Gießen oder ein anderes Verfahren ersetzt werden soll. |
Weiter zu den spezifischen weichmagnetischen MIM-Materialseiten
Diese L3-Seite dient als Auswahlhilfe für Materialfamilien. Die Unterseiten sollten die materialspezifische Diskussion vertiefen, während diese Seite den Benutzern helfen soll, den richtigen nächsten Schritt zu wählen. Nutzen Sie die Unterseiten für chemische Zusammensetzung auf Legierungsebene, magnetische Eigenschaften, Hinweise zur Wärmebehandlung, Prozessempfindlichkeit und anwendungsspezifische Prüfung vor der RFQ oder Werkzeugbewertung.
Fe-3%Si Weichmagnetischer MIM-Werkstoff
Prüfen Sie Fe-3%Si, wenn das Projekt einen weichmagnetischen Werkstoff mit Fokus auf elektrischen Widerstand und verlustbezogene Aspekte erfordert, insbesondere für kompakte elektromagnetische Bauteile, bei denen auch die Geometrie wichtig ist.
Prüfen Sie die Richtung des weichmagnetischen MIM-Werkstoffs Fe-3%Si
Fe-50%Ni Weichmagnetischer MIM-Werkstoff
Prüfen Sie Fe-50%Ni, wenn eine hohe Permeabilität, niedrige Koerzitivfeldstärke oder ein empfindliches magnetisches Ansprechverhalten wichtig ist. Diese Werkstoffrichtung ist oft relevanter, wenn das magnetische Verhalten des Bauteils sorgfältig kontrolliert werden muss.
Fe-50%Co weichmagnetisches MIM-Material
Prüfung von Fe-50%Co, wenn das Projekt eine hohe Sättigungsmagnetisierungsleistung in einem kompakten Bauteil erfordert. Dieser Weg sollte sorgfältig bewertet werden, da die Anforderungen an Leistung, Kosten, Wärmebehandlung und Validierung in der Regel anspruchsvoller sind.
Wenn das Projekt eine nicht standardmäßige Legierungsausrichtung erfordert, beginnen Sie mit kundenspezifische MIM-Werkstoffe und bestätigen Sie vor dem Werkzeugbau die Feedstock-Verfügbarkeit, Pulververfügbarkeit, Sinterverhalten und Prüfanforderungen.
Anfrage einer weichmagnetischen MIM-Materialprüfung
Bei kompakten elektromagnetischen Bauteilen sollte die Auswahl des weichmagnetischen MIM-Materials vor dem Werkzeugbau geprüft werden. Senden Sie Ihre 2D-Zeichnung, 3D-CAD-Datei, Zielmaterial, magnetische Funktion, kritische Maße, Luftspaltanforderung, Arbeitsumgebung, Oberflächengüteanforderung, Prüfverfahren (falls vorhanden) und geschätzte Jahresmenge. Das Ingenieurteam von XTMIM kann prüfen, ob Fe-3%Si, Fe-50%Ni, Fe-50%Co oder ein anderer Materialweg besser geeignet ist, und Material-, DFM-, Sinter-, Toleranz- und Prüfrisiken vor der Produktionsplanung identifizieren.
FAQ zu weichmagnetischen MIM-Werkstoffen
Sind weichmagnetische MIM-Werkstoffe Permanentmagnete?
Nein. Weichmagnetische MIM-Werkstoffe werden nicht ausgewählt, um einen permanenten Magnetismus beizubehalten. Sie werden eingesetzt, wenn ein Teil auf ein externes Magnetfeld reagieren, den Fluss leiten, die magnetische Antwort schalten oder eine elektromagnetische Betätigung unterstützen muss. Typische Beispiele sind Magnetkernspulen, Anker, Polschuhe, Joche und Sensorkerne. Wenn das Projekt ein Permanentmagnetverhalten erfordert, ist der Materialauswahlweg ein anderer.
Welches MIM-Material ist besser für Magnetkernspulen?
Es gibt kein universell bestes Material für alle Magnetkernspulen. Fe-3%Si kann in Betracht gezogen werden, wenn der elektrische Widerstand oder verlustbezogene Eigenschaften relevant sind. Fe-50%Ni kann in Betracht gezogen werden, wenn eine hohe Permeabilität oder niedrige Koerzitivfeldstärke gefragt ist. Fe-50%Co kann in Betracht gezogen werden, wenn eine hohe Sättigung erforderlich ist. Die endgültige Wahl hängt von Geometrie, Luftspalt, Einschaltdauer, Wärmebehandlung, Betriebsbedingungen und Prüfverfahren ab.
Wann sollte Fe-50%Ni anstelle von Fe-3%Si in Betracht gezogen werden?
Fe-50%Ni kann in Betracht gezogen werden, wenn das Projekt eine hohe Permeabilität, niedrige Koerzitivfeldstärke oder eine empfindliche magnetische Antwort benötigt. Fe-3%Si kann relevanter sein, wenn das Verhalten von Siliziumstahl und verlustbezogene Überlegungen wichtig sind. Die Entscheidung sollte durch eine Anwendungsprüfung bestätigt werden, nicht nur durch den Vergleich von Legierungsnamen.
Warum beeinflusst die Wärmebehandlung die Leistung weichmagnetischer MIM-Teile?
Die Wärmebehandlung kann den Spannungszustand, das Gefüge und die magnetische Antwort beeinflussen. Bei weichmagnetischen Komponenten können Eigenspannungen, Verunreinigungen, Dichte und Kornzustand das magnetische Verhalten beeinflussen. Da MIM-Teile durch Entbindern, Sintern und manchmal sekundäre Bearbeitungsschritte gehen, sollte die endgültige magnetische Leistung zusammen mit dem gesamten Prozessweg überprüft werden.
Kann MIM das PM-Pressen für weichmagnetische Teile ersetzen?
Manchmal. MIM ist besser geeignet, wenn das Teil klein, komplex, dreidimensional und schwer direkt zu pressen ist. PM-Pressen kann für einfachere Formen, kostenempfindliche Großserienteile und Teile mit geeigneter Geometrie für das Pressen besser sein. Die Entscheidung sollte Materialbedarf, Formkomplexität, Dichteanforderungen, Werkzeugkosten und Produktionsvolumen vergleichen.
Kann MIM gestanzte Laminate ersetzen?
Normalerweise nur für unterschiedliche Teiletypen. Gestanzte Laminate sind oft besser für dünne Motorkerne, Transformatorkerne und laminierte Magnetstapel geeignet. MIM ist relevanter für kompakte dreidimensionale Komponenten wie kleine Kerne, Joche, Polschuhe, Anker und komplexe Magnetpfadteile. Die beiden Verfahren sollten nicht in jedem Fall als direkte Ersatzlösungen betrachtet werden.
Sollen weichmagnetische Eigenschaften an Materialproben oder fertigen MIM-Teilen geprüft werden?
Materialproben können helfen, die Materialrichtung zu vergleichen, aber sie repräsentieren möglicherweise nicht das endgültige Verhalten einer fertigen MIM-Komponente. Die Leistung des fertigen Teils kann durch Geometrie, Luftspalt, Dichte, Wärmebehandlung, Eigenspannungen, Bearbeitung, Beschichtung und Montagebedingungen beeinflusst werden. Bei kritischen elektromagnetischen Teilen sollte die Abnahmemethode vor dem Werkzeugbau vereinbart werden und eine Validierung am fertigen Teil oder auf Anwendungsebene umfassen, wenn die Funktion von der endgültigen Komponentengeometrie abhängt.
Welche Informationen werden für eine weichmagnetische MIM-Anfrage benötigt?
Eine nützliche Anfrage sollte 2D-Zeichnungen, 3D-CAD-Dateien, das Zielmaterial oder aktuelle Material, die magnetische Funktion, kritische Abmessungen, Luftspaltanforderungen, Oberflächengüte, Wärmebehandlungserwartungen, Arbeitsumgebung, Jahresstückzahl und ggf. die erforderliche magnetische Prüfmethode enthalten. Dies ermöglicht dem Lieferanten, die Materialeignung und das Fertigungsrisiko vor dem Werkzeugbau zu prüfen.
Hinweis zu Normen und technischen Referenzen
Die Auswahl weichmagnetischer MIM-Werkstoffe sollte durch Materialspezifikationen, lieferantenspezifische Prozessprüfung und Validierung auf Anwendungsebene unterstützt werden. Die MIMA-Werkstoffpalette ist relevant, da es magnetische Legierungen in die breitere Diskussion über MIM-Materialfähigkeiten einordnet. MPIF Standard 35-MIM ist relevant für gängige MIM-Materialien, Erläuterungen und die Spezifikationskommunikation. Informationen aus MIMAs Standard 35-MIM sollte vor der formellen Spezifikationsarbeit auf die neueste Ausgabe überprüft werden. Informationen von ASM International zu weichmagnetischen Werkstoffen unterstützt die Notwendigkeit, Verunreinigungen, Wärmebehandlung, Spannungen und Korngefüge bei der Bewertung des magnetischen Verhaltens zu berücksichtigen. Veröffentlichte Werte und Normen sind Ausgangsreferenzen; die endgültige Abnahme sollte auf vereinbarten Zeichnungen, der Prozessfähigkeit des Lieferanten, dem Wärmebehandlungszustand, dem Prüfplan und den Validierungsanforderungen für das fertige Teil basieren.
