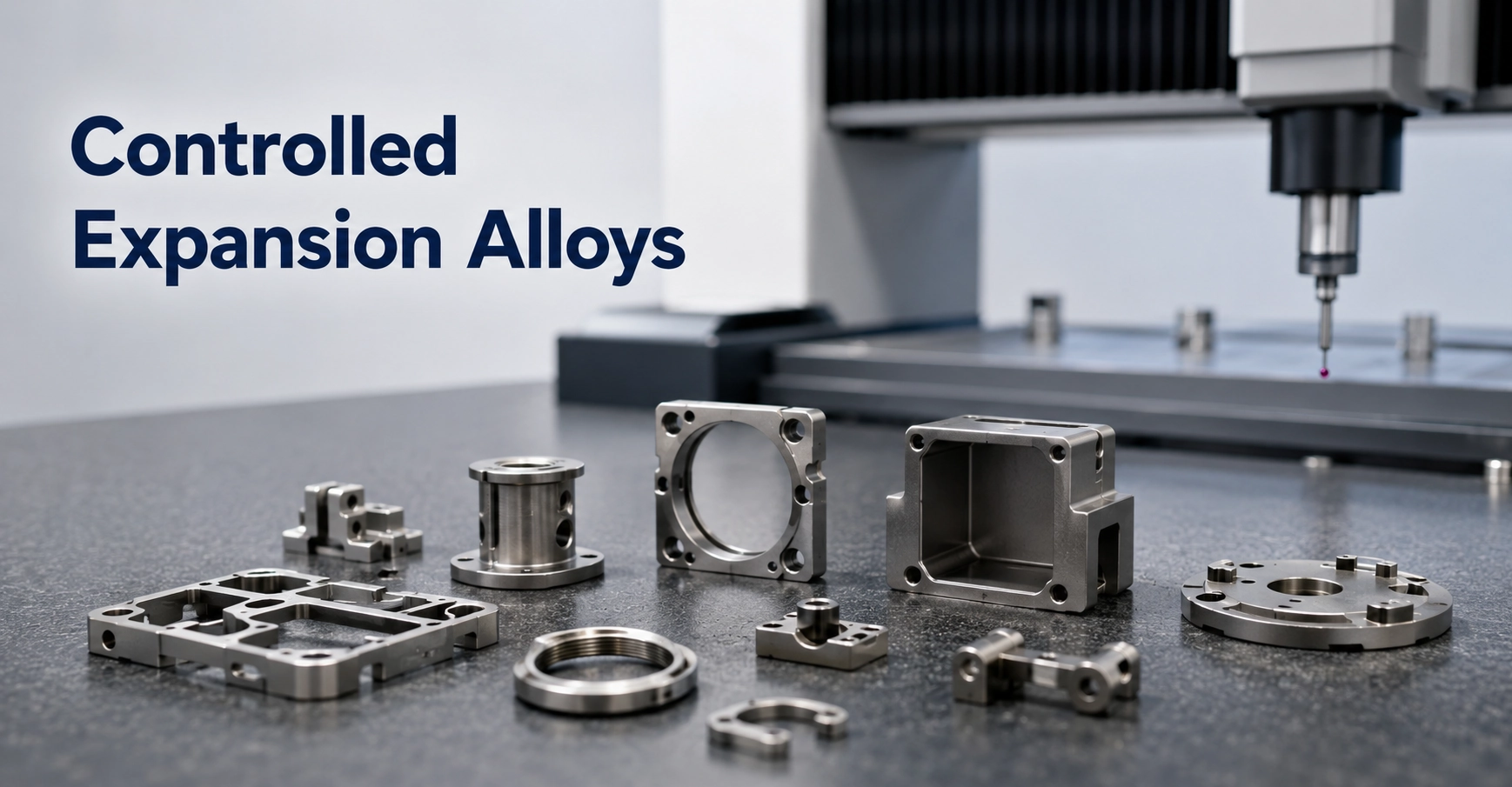

سبائك التمدد المتحكم فيه MIM للتمدد الحراري المنخفض وأجزاء المطابقة الحرارية
تُستخدم سبائك التمدد المتحكم فيه في مشاريع MIM عندما تكون المشكلة التصميمية الرئيسية هي السلوك الحراري، وليس فقط القوة أو مقاومة التآكل أو تكلفة الجزء. بالنسبة للمكونات الدقيقة الصغيرة، قد يفي الفولاذ المقاوم للصدأ القياسي أو سبائك الفولاذ المنخفضة بالمتطلبات الميكانيكية في درجة حرارة الغرفة، لكنها قد تسبب انحرافًا في المحاذاة أو إجهادًا في التجميع أو عدم تطابق في الختم بعد التغيرات الحرارية. تساعد هذه الصفحة المهندسين في تحديد ما إذا كان يجب مراجعة جزء MIM صغير كمشروع إنفار أو كوفار أو سبيكة 42 أو سبيكة MIM قياسية. السؤال الرئيسي ليس فقط ما إذا كان اسم السبيكة موجودًا في قائمة المواد. قبل التصنيع، يجب مراجعة مسار المسحوق/مادة التغذية، سلوك القولبة بالحقن، استجابة إزالة المادة الرابطة والتلبيد، تعويض الانكماش، الأبعاد الحرجة، المادة المطابقة، سماحية التشغيل الآلي، وطريقة الفحص معًا.
ملخص هندسي سريع: متى تكون هذه العائلة من المواد مهمة
يجب النظر في سبائك التمدد المتحكم فيه عندما يمكن أن يغير التمدد الحراري وظيفة المكون أو التجميع. إنها ليست ترقية عالمية على الفولاذ المقاوم للصدأ. عمليًا، تكون أكثر فائدة عندما يكون الجزء صغيرًا، والهندسة معقدة بما يكفي لتبرير قولبة MIM، ويحدد الرسم متطلبًا حقيقيًا للتمدد المنخفض أو التمدد المتطابق.
استخدم هذه الصفحة عندما
- يجب أن يظل الفاصل أو الإطار أو الغلاف أو جزء الواجهة ثابت الأبعاد أثناء تغير درجة الحرارة.
- يتصل الجزء بالزجاج أو السيراميك أو مادة أخرى بمعدل تمدد مختلف.
- قد تقلل مزايا الشكل الهندسي لتقنية MIM من تعقيد التصنيع للمكونات الدقيقة الصغيرة.
لا تبدأ من هنا عندما
- يحتاج الجزء فقط إلى مقاومة عامة للتآكل، أو مقاومة الاهتراء، أو القوة.
- المكون عبارة عن لوحة بسيطة كبيرة، أو قضيب، أو حلقة، أو نموذج أولي منخفض الحجم.
- لم يتم تحديد نطاق درجة الحرارة، أو المادة المتزاوجة، أو طريقة القبول.
قبل التصنيع، راجع
- توفر المسحوق ومادة التغذية للسبيكة المستهدفة.
- انكماش التلبيد، خطر التشوه، وسماح التصنيع اللاحق.
- المراجع الحرجة، أسطح الختم/الواجهة، ومتطلبات الفحص.
سبائك التمدد المتحكم فيه في MIM: ما تساعدك هذه الصفحة على تحديده
تُستخدم سبائك التمدد المتحكم فيه عندما يجب أن يدير التصميم التغير البعدي الناتج عن درجة الحرارة. في مشروع MIM، يظهر هذا عادةً على شكل تمدد حراري منخفض، أو مطابقة التمدد الحراري، أو الاستقرار البعدي في تجميع دقيق. القرار العملي ليس ببساطة “هل يمكن قولبة هذه السبيكة؟” بل ما إذا كان مسار المسحوق ومادة التغذية، وسلوك التلبيد، والتحكم في الانكماش، وطريقة الفحص، وخطة المعالجة اللاحقة يمكنها دعم المتطلبات الوظيفية.
تدرج MIMA سبائك التمدد المتحكم فيه ضمن عائلات سبائك MIM الممكنة، ولكن يجب تأكيد توفر السبائك الخاصة مع المورد قبل تجميد التصميم. بالنسبة لمشاريع XTMIM، يجب أن تربط المراجعة الأولى بين وظيفة المادة، والهندسة، والحجم السنوي، والمواد المتزاوجة، ونطاق درجة الحرارة، ومتطلبات الفحص.
| متطلبات المشروع | اتجاه المراجعة الأولي | لماذا هو مهم |
|---|---|---|
| تمدد منخفض للتحديد أو التباعد | سبائك إنفار | الاهتمام الرئيسي هو الاستقرار البعدي تحت تغير درجة الحرارة. |
| مطابقة الختم مع الزجاج أو السيراميك أو المعدن | سبائك كوفار | الاهتمام الرئيسي هو التمدد المتطابق مع مادة الختم أو الواجهة. |
| التحكم في التمدد على نمط الحزمة الإلكترونية أو إطار التوصيل | سبيكة 42 أو مراجعة سبيكة خاصة بالمشروع | قد يعتمد المتطلب على المواد المزاوجة ودورة الحرارة ومواصفات العميل. |
| مقاومة عامة للتآكل | MIM من الفولاذ المقاوم للصدأ | قد تؤدي سبيكة التمدد المتحكم فيه إلى زيادة التكلفة دون حل المشكلة الرئيسية. |
| القوة العامة أو مقاومة التآكل | فولاذ سبائكي منخفض، فولاذ مقاوم للصدأ، أو سبيكة خاصة أخرى | معامل التمدد الحراري المنخفض ليس عادةً المحرك الأساسي للتصميم. |
عندما يصبح معامل التمدد الحراري المنخفض أو مطابقة التمدد الحراري متطلبًا حقيقيًا للمادة
من الأخطاء الشائعة اختيار سبيكة تمدد محكوم لمجرد أنها تبدو أكثر دقة. في الممارسة العملية، يجب النظر في هذه السبائك فقط عندما يؤثر التمدد الحراري على الوظيفة. إذا كان الجزء مجرد حامل، غطاء، مزلاج، أو مكون هيكلي عام،, MIM من الفولاذ المقاوم للصدأ, MIM من سبائك الفولاذ المنخفض, ، أو مادة MIM قياسية أخرى قد تكون أكثر عملية.
تصبح سبائك التمدد المحكوم ذات صلة عندما يجب أن يحافظ فاصل دقيق على المسافة عبر تغير درجة الحرارة، أو دعامة بصرية أو حساسة يجب أن تتجنب انحراف المحاذاة، أو جزء معدني يتم وصله بالزجاج أو السيراميك، أو حزمة إلكترونية مدمجة تتطلب توافق التمدد، أو سطح مانع للتسرب/واجهة قد يتشقق أو يتسرب أو يفقد الاتصال بسبب عدم تطابق التمدد.
المشكلة الحقيقية ليست فقط معامل التمدد الحراري. يجب مراجعة نطاق درجة حرارة العمل، المادة المتصلة، حالة الإجهاد، منطقة الختم، حالة السطح، وخطة الفحص معًا. إذا كان الرسم يشير إلى ASTM F15 أو ASTM F1684 أو ASTM F30 أو أي مواصفة أخرى لسبائك التمدد المحكوم، فيجب استخدام المعيار كمرجع لمواصفات المادة للتحقق، وليس كادعاء شامل بأن جزء MIM النهائي يلبي تلقائيًا كل متطلبات التطبيق.
خيارات سبائك التمدد المحكوم لمشاريع MIM
هذه الصفحة هي صفحة توجيه لعائلة المواد. يجب أن تساعد المهندسين في اختيار الاتجاه الصحيح للمراجعة الأعمق، دون استبدال صفحات Invar أو Kovar المخصصة. لكل اتجاه سبيكة دافع وظيفي مختلف، وكل منها يحتاج إلى تأكيد من المورد قبل التصنيع.
سبائك Invar للتمدد المنخفض والثبات البعدي
عادةً ما يتم مراجعة سبائك Invar عندما يكون الثبات البعدي هو المتطلب الأساسي. Invar 36 معروف على نطاق واسع كسبيكة نيكل-حديد منخفضة التمدد ويتم النظر فيها عادةً عندما يجب تقليل التغير البعدي الناتج عن تغير درجة الحرارة.
من منظور مراجعة تصميم MIM، فإن السؤال هو ما إذا كانت هندسة المكون تستفيد من القولبة بالحقن. قد يتم مراجعة إنفار للفواصل الصغيرة، وهياكل المحاذاة، وإطارات الدعم البصري، والدعامات المرتبطة بأجهزة الاستشعار، والمكونات المرجعية المصغرة حيث تكون المعالجة باستخدام الحاسب الآلي غير فعالة أو تكون الهندسة مضغوطة جدًا بحيث لا يمكن تشكيلها بشكل بسيط.
مراجعة سبائك إنفار لـ MIMسبائك كوفار لتطبيقات إحكام غلق الزجاج والسيراميك والمعادن
عادةً ما يتم مراجعة كوفار عندما يحتاج المشروع إلى تمدد متطابق بدلاً من أقل تمدد ممكن. دوره الهندسي النموذجي هو تقليل الإجهاد الحراري بين المعدن والزجاج أو السيراميك في هياكل الإحكام أو التغليف.
ملاحظة مادة كوفار لا تؤكد تلقائيًا صلاحية جزء MIM النهائي. يجب تحديد حالة السطح، الكثافة، بدل التصنيع، سلوك الأكسدة، هندسة منطقة الإحكام، الدورة الحرارية، وطريقة الفحص قبل البدء في القالب.
مراجعة سبائك كوفار لـ MIMسبيكة 42 وخيارات أخرى تعتمد على المشروع
قد تكون سبيكة 42 وسبائك التمدد المتحكم به من Fe-Ni ذات صلة في بعض تطبيقات التغليف الإلكتروني، أو مطابقة الزجاج، أو التحكم في التمدد الحراري.
في هذه الصفحة، يجب أن تظل سبيكة 42 خيارًا يعتمد على المشروع ما لم يتم تأكيد مسار مادة التغذية، ومواصفات المادة، وسلوك التلبيد، وخبرة الإنتاج للمشروع المحدد.
إرسال تفاصيل المشروع للمراجعةحدود الصفحة L3 / L4 لمحتوى سبائك التمدد المتحكم به
يجب أن تظل صفحة سبائك التمدد المتحكم به صفحة من المستوى L3 لعائلة المواد. وظيفتها هي مساعدة المستخدمين في تحديد ما إذا كان المشروع ينتمي إلى عائلة سبائك التمدد المتحكم به، ثم توجيه القارئ إلى المراجعة الخاصة بالسبيكة الصحيحة. لا ينبغي أن تحل محل الصفحات الأعمق من المستوى L4 لسبائك Kovar أو Invar أو غيرها من الموضوعات الخاصة بالسبائك.
| مستوى الصفحة | الملكية الأساسية للمحتوى | ما يجب استبعاده من هذه الصفحة |
|---|---|---|
| L3 سبائك التمدد المتحكم به | اختيار عائلة المواد، منطق معامل التمدد الحراري المنخفض مقابل المطابقة الحرارية، ملاءمة تقنية MIM، وظائف الأجزاء النموذجية، مخاطر العملية، مدخلات طلب عرض الأسعار والتوجيه إلى الصفحات الفرعية. | جداول كيمياء الدرجات التفصيلية، منحنيات معامل التمدد الحراري الكاملة، قواعد تصميم الختم الكاملة لـ Kovar، أو هندسة تطبيق Invar الكاملة. |
| L4 سبائك Invar | التمدد المنخفض، الاستقرار البعدي، الفواصل الدقيقة، الدعامات البصرية، أجزاء محاذاة المستشعرات ومراجعة MIM الخاصة بـ Invar. | محتوى ختم الزجاج إلى المعدن باستخدام Kovar أو مقارنة عامة لعائلة التمدد المتحكم فيه. |
| سبائك Kovar L4 | مراجعة واجهة الختم بين الزجاج والمعدن، والختم بين السيراميك والمعدن، والتغليف الإلكتروني، بما في ذلك هندسة منطقة الختم ومتطلبات التحقق من المشروع. | إرشادات عامة لاختيار سبائك Invar منخفضة التمدد أو إرشادات واسعة لاختيار مواد MIM. |
| سبائك Alloy 42 L4 المستقبلية | مراجعة التمدد المتحكم فيه لـ Fe-Ni حسب المشروع لتلبية متطلبات التطابق الإلكتروني أو الزجاج أو السيراميك المحددة. | استبدال Kovar أو Invar كشرح رئيسي لجميع مشاريع سبائك التمدد المتحكم فيه. |
إذا كان الرسم يحدد بالفعل Kovar أو Invar أو Alloy 42 أو نطاق CTE مستهدف أو مادة زجاج/سيراميك مطابقة، فيرجى إرسال المادة المطابقة ونطاق درجة حرارة التشغيل ومتطلبات الختم أو المحاذاة وملاحظات التفاوتات الحرجة مع الرسم. يساعد ذلك XTMIM في توجيه المشروع إلى مسار المراجعة المناسب للمادة.
عندما تكون MIM مناسبة لمكونات سبائك التمدد المتحكم فيه
تكون MIM أكثر ملاءمة عندما يجمع الجزء بين وظيفة المادة وهندسة يصعب أو تكون مكلفة في التصنيع باستخدام الآلات. عادةً ما تكون سبائك التمدد المتحكم فيه أكثر تخصصًا من الفولاذ المقاوم للصدأ الشائع، لذا يجب أن توفر العملية ميزة تصنيع حقيقية. إذا كانت الهندسة بسيطة والكمية منخفضة، فقد تكون المعالجة باستخدام الحاسب الآلي من المخزون المطاوع نقطة بداية أكثر عملية.
| قد يكون MIM مناسبًا عندما... | قد لا يكون MIM مناسبًا عندما... |
|---|---|
| الجزء صغير ومعقد. | الجزء عبارة عن لوحة بسيطة كبيرة أو حلقة أو قضيب. |
| الجزء يحتوي على ميزات دقيقة أو ثقوب أو فتحات أو درجات أو هندسة ثلاثية الأبعاد مدمجة. | المشروع يحتاج فقط إلى عدد قليل من النماذج الأولية. |
| الكمية السنوية يمكن أن تبرر تكلفة القالب وتطوير العملية. | التصنيع باستخدام الحاسب الآلي أرخص عند الكمية المطلوبة. |
| التصميم يحتاج إلى تمدد منخفض وهندسة معقدة معًا. | معامل التمدد الحراري المنخفض غير محدد بوضوح كمتطلب وظيفي. |
| يمكن تشغيل بعض الأسطح الحرجة بعد التصنيع إذا لزم الأمر. | جميع الأبعاد تتطلب تفاوتات شديدة الضيق دون عمليات ثانوية. |
| يتم مراجعة متطلبات المادة مع مسار عملية MIM. | يتوقع المشتري سلوك المادة المطاوعة دون التحقق من MIM. |
في الإنتاج، يتضمن المسار الكامل خلط مسحوق معدني ناعم مع مادة رابطة، تحضير مادة التغذية، القولبة بالحقن، معالجة الأجزاء الخضراء، إزالة المادة الرابطة، انكماش التلبيد، تعويض القالب، والفحص النهائي. قد تتطلب السبائك الخاصة مراجعة إضافية لأن سلوك التلبيد، الاستجابة الحرارية، الحساسية للتلوث، والاستقرار البعدي يمكن أن تختلف عن الفولاذ المقاوم للصدأ الشائع في MIM.
صفحات العمليات ذات الصلة: نظرة عامة على عملية MIM, تلبيد MIM, ، و DFM لتقنية MIM.
أجزاء MIM النموذجية المصنوعة من سبائك التمدد المتحكم فيه
يجب عرض سبائك التمدد المتحكم فيه من خلال وظائف الأجزاء، وليس فقط أسماء المواد. الأجزاء أدناه هي اتجاهات مشروع نموذجية للمراجعة؛ لا ينبغي تقديمها كمنتجات مخزون مضمونة أو حالات إنتاج عالمية.
| نوع الجزء | اتجاه السبائك المحتمل | لماذا التمدد المتحكم فيه مهم | ملاءمة MIM | نقطة المراجعة الرئيسية |
|---|---|---|---|---|
| فواصل دقيقة | إنفار | يحافظ على المسافة تحت تغير درجة الحرارة | جيد إذا كان صغيرًا ومعقدًا | التحكم في التسطيح والتوازي والمرجع |
| إطارات دعم بصرية | إنفار | يقلل من انحراف المحاذاة | جيد لهندسة الإطار المدمجة | التواء بعد التلبيد |
| مكونات غلاف المستشعر | إنفار / كوفار | التحكم في إجهاد الواجهة والمحاذاة | مناسب للأغلفة المصغرة | أسطح التزاوج وتوافق التجميع |
| قواعد العبوات المحكمة الإغلاق | كوفار | يدعم مطابقة التمدد مع الزجاج أو السيراميك | يعتمد على المشروع | حالة السطح ومنطقة الختم |
| أجزاء الواجهة بين السيراميك والمعدن | كوفار / سبيكة 42 | يقلل من عدم تطابق الإجهاد الحراري | يعتمد على المشروع | المادة المزاوجة ودورة الحرارة |
| أقواس محاذاة منخفضة التمدد | إنفار | يحافظ على الموضع المرجعي | جيد إذا كانت الهندسة تستفيد من MIM | المراجع الحرجة وسماح التشغيل الآلي |
المخاطر الهندسية قبل القولبة
يجب مراجعة مشاريع MIM لسبائك التمدد المتحكم فيه قبل التصنيع لأن متطلبات المادة عادة ما تكون مرتبطة بوظيفة التجميع. إذا كان المشروع يتحقق فقط من الأبعاد في درجة حرارة الغرفة بعد التلبيد دون تحديد السلوك الحراري أو المادة المزاوجة أو متطلبات القبول، فقد يجتاز الجزء الفحص البعدي الأساسي ويفشل في النظام النهائي.
| مجال المخاطرة | لماذا هو مهم | ما يجب مراجعته قبل التصنيع |
|---|---|---|
| توفر مادة التغذية | ليست كل سبيكة تمدد متحكم فيه متاحة بسهولة كمادة تغذية MIM. | تأكد من المسحوق ونظام المادة الرابطة وسلوك الجسيمات ومسار المورد. |
| انكماش التلبيد | يؤثر انكماش التلبيد على الأبعاد والتسطيح والواجهات الحرجة. | راجع تعويض الانكماش, ، والبيانات المرجعية الحرجة، واستراتيجية تصحيح القطعة الأولى. |
| هدف التمدد الحراري | يعتمد معامل التمدد الحراري (CTE) على السبيكة، وظروف المعالجة، ونطاق درجة الحرارة، وطريقة الاختبار. | حدد نطاق درجة حرارة التشغيل والمواد المتزاوجة. |
| الكثافة والمسامية المتبقية | قد يؤثر على القوة، وحالة السطح، والأداء المتعلق بالختم. | حدد توقعات الكثافة، وطريقة القبول، وما إذا كان الاختبار الوظيفي مطلوبًا. |
| حالة السطح | قد تحتاج مناطق الواجهة أو الختم إلى تشطيب سطحي محكوم. | راجع احتياجات التشغيل الآلي، والتلميع، والتنظيف، والطلاء، أو التشطيب. |
| الحساسية للتلوث | قد تكون بعض سبائك Fe-Ni أو Fe-Ni-Co حساسة لبيئة الفرن أو التلوث. | مراجعة بيئة إزالة المادة الرابطة والتلبيد قبل الالتزام بأدوات التصنيع. |
| التشغيل الميكانيكي بعد التلبيد | بعض الأسطح الحرجة قد لا تكون مناسبة في حالتها بعد التلبيد. | تحديد بدل التشغيل الآلي ونظام المرجع النهائي. |
| طريقة الفحص | الأبعاد وحدها قد لا تتحقق من الوظيفة الحرارية أو وظيفة الختم. | تحديد شهادة المواد، وفحوصات الأبعاد، وفحوصات السطح، والتحقق الوظيفي. |
سيناريو حقل مركب للتدريب الهندسي: فاصل منخفض التمدد
ما المشكلة التي حدثت: اجتاز فاصل دقيق فحص الأبعاد في درجة حرارة الغرفة، لكن التجميع أظهر انحرافًا في المحاذاة بعد التدوير الحراري.
لماذا حدث ذلك: تم اختيار المادة بشكل أساسي لمقاومة التآكل وقابلية التشغيل الآلي. لم يتم تعريف سلوك التمدد الحراري كمتطلب وظيفي أثناء مراجعة التصميم المبكرة.
ما هو السبب الحقيقي للنظام: عمل الفاصل داخل تجميع حيث تمددت المكونات المتزاوجة بشكل مختلف. لم يحدد الرسم نطاق درجة حرارة التشغيل، أو متطلبات المحاذاة، أو تفاوت التمدد.
كيف تم تصحيحه: تمت إعادة مراجعة المشروع حول وظيفة المادة. تم اعتبار إنفار (Invar) كاتجاه أولي، وتم تحديث الرسم بنقاط مرجعية حرجة، ونطاق درجة حرارة، واحتياجات التصنيع بعد التلبيد.
كيفية منع التكرار: قبل اختيار مادة MIM، حدد ما إذا كان الجزء محكومًا بالقوة، أو مقاومة التآكل، أو التآكل السطحي، أو التكلفة، أو التمدد المنخفض، أو مطابقة التمدد.
سيناريو المجال المركب للتدريب الهندسي: مكون واجهة كوفار (Kovar)
ما المشكلة التي حدثت: تم تحديد مكون واجهة صغير كمادة كوفار لأن التجميع تضمن زجاجًا ومعدنًا، لكن المراجعة الأولى أظهرت أسطح إغلاق غير واضحة ومتطلبات قبول غير محددة.
لماذا حدث ذلك: تم تحديد اسم المادة، لكن الرسم لم يحدد نوع الزجاج، أو التعرض الحراري، أو حالة السطح، أو طريقة التحقق المتعلقة بالتسرب.
ما هو السبب الحقيقي للنظام: تعامل المشروع مع كوفار كتسمية مادة بدلاً من متطلب نظام. في الأجزاء المتعلقة بالإغلاق، يجب مراجعة المادة، والسطح، والدورة الحرارية، وهندسة الواجهة معًا.
كيف تم تصحيحه: تم فصل منطقة الإغلاق عن الهندسة غير الحرجة، وتمت إضافة بدل تصنيع للأسطح الحرجة، وطُلب من المشتري تأكيد المادة المطابقة وطريقة التحقق.
كيفية منع التكرار: لمشاريع كوفار MIM، قم بتوفير المادة المطابقة، والدورة الحرارية، ومنطقة الإغلاق، ومتطلبات السطح، وطريقة الفحص قبل القولبة.
سيناريو المجال المركب للتدريب الهندسي: مبيت واجهة سيراميكية
ما المشكلة التي حدثت: كان مبيت إلكتروني مضغوط بحاجة إلى واجهة سيراميكية، لكن طلب عرض الأسعار المبكر تضمن فقط ملفًا ثلاثي الأبعاد واسم مادة.
لماذا حدث ذلك: لم يحدد المشروع المادة الخزفية، نطاق درجة حرارة التشغيل، منطقة الختم أو المحاذاة، وما إذا كان يمكن تشغيل الأسطح الحرجة بعد التلبيد.
ما هو السبب الحقيقي للنظام: لم يكن مطلب التصميم مجرد “صنع هذه السبيكة بتقنية MIM”، بل كان مشكلة مركبة من المادة، الواجهة، التفاوتات، والتحقق.
كيف تم تصحيحه: تم تحديث حزمة المراجعة بتضمين المادة المطابقة، درجة حرارة الخدمة، أسطح البيانات الحرجة، متطلبات تشطيب السطح، والكمية السنوية قبل مناقشة القالب.
كيفية منع التكرار: بالنسبة لمشاريع MIM لسبائك التمدد المتحكم فيه، تعامل مع طلب عرض السعر (RFQ) كحزمة هندسية بدلاً من طلب عرض أسعار يعتمد على اسم المادة فقط.
صفحات هندسية ذات صلة: تفاوتات MIM, قدرة الفحص والاختبار, ، و تعويض انكماش MIM.
كيفية الاختيار بين سبائك Invar وKovar وسبائك MIM القياسية
يجب أن يبدأ الاختيار من المحرك الوظيفي. إذا كان المطلب الحقيقي هو مقاومة التآكل، القوة، أو دقة الأبعاد العامة، فقد تؤدي سبيكة التمدد المتحكم فيه إلى زيادة التكلفة وتعقيد العملية دون حل المشكلة الرئيسية.
| المتطلب | نقطة بداية أفضل | السبب |
|---|---|---|
| أقل تمدد عملي للمواقع | سبائك إنفار | الاستقرار البعدي هو المحرك الرئيسي. |
| مطابقة الختم بين الزجاج والمعدن أو السيراميك والمعدن | سبائك كوفار | تطابق التمدد أهم من التمدد المنخفض وحده. |
| مقاومة عامة للتآكل | MIM من الفولاذ المقاوم للصدأ | قد لا تكون سبيكة التمدد المتحكم فيه ضرورية. |
| تحميل هيكلي عالي القوة | فولاذ منخفض السبائك أو فولاذ مقاوم للصدأ قابل للتقوية بالترسيب | القوة والمعالجة الحرارية قد تكون أكثر أهمية من معامل التمدد الحراري. |
| أكسدة أو تآكل في درجات حرارة عالية | سبائك النيكل | اختيار سبيكة النيكل هو المناسب لهذا الغرض. |
| السلوك المغناطيسي | مواد مغناطيسية لينة | لا ينبغي خلط الأداء المغناطيسي في هذه الصفحة. |
| متطلبات مادة غير معروفة ولكن هندسة معقدة | مراجعة اختيار المواد | يحتاج المشروع أولاً إلى توضيح وظيفي. |
كيف يجب على المهندسين تحديد مواصفات أجزاء MIM من سبائك التمدد المتحكم فيه
لا ينبغي الاستعلام عن سعر جزء من سبائك التمدد المتحكم فيه بناءً على اسم المادة والكمية فقط. يحتاج المورد إلى معلومات كافية لفهم كيفية عمل الجزء في التجميع النهائي وأي الميزات يتحكم فيها السلوك الحراري بدلاً من التفاوتات البعدية العادية.
المدخلات المطلوبة للمشروع
- رسم ثنائي الأبعاد مع الأبعاد والتفاوتات الحرجة
- ملف CAD ثلاثي الأبعاد
- السبيكة المستهدفة أو المتطلبات الوظيفية
- نطاق درجة حرارة التشغيل
- المادة المتزاوجة، مثل الزجاج أو السيراميك أو الفولاذ المقاوم للصدأ أو الألومنيوم أو سبيكة أخرى
- متطلبات معامل التمدد الحراري المنخفض (CTE) أو مطابقة التمدد الحراري
- نظام البيانات المرجعية الحرجة
مدخلات التحقق والإنتاج
- مناطق الختم أو الواجهة أو المحاذاة
- تشطيب السطح المطلوب
- المناطق التي قد تسمح بالتشغيل الآلي بعد التلبيد
- طريقة الفحص أو متطلبات القبول
- الحجم السنوي المتوقع ومرحلة الإنتاج
- خلفية التطبيق وحالة التجميع
قائمة مراجعة طلب عرض الأسعار للتمدد المتحكم به: قم بتضمين السبيكة المختارة أو اتجاه معامل التمدد الحراري المستهدف، المادة الزجاجية/السيراميكية/المعدنية المزاوجة، نطاق درجة حرارة التشغيل، الدورة الحرارية إن وجدت، مناطق الختم أو المحاذاة، الأبعاد الحرجة بعد التعرض الحراري، متطلبات تشطيب السطح، السماح بالتشغيل الآلي بعد المعالجة، الحجم السنوي، وما إذا كان المشروع في مرحلة النموذج الأولي، أو التحقق، أو تخطيط الإنتاج.
أسئلة شائعة حول سبائك التمدد المتحكم فيه بتقنية MIM
هل يمكن معالجة سبائك التمدد المتحكم فيه بتقنية MIM؟
نعم، يمكن مراجعة بعض سبائك التمدد المتحكم فيه لمشاريع MIM، لكن التوفر يعتمد على المسحوق، مسار مادة التغذية، سلوك التلبيد، هندسة الجزء، ومتطلبات الإنتاج. لا ينبغي للمهندسين افتراض أن كل سبيكة تمدد متحكم فيه مطاوعة يمكن تحويلها مباشرة إلى جزء MIM دون التحقق.
هل يمكن تصنيع Kovar باستخدام القولبة بالحقن المعدني (MIM)؟
يمكن مراجعة سبيكة كوفار (Kovar) لمشاريع MIM المختارة عندما يكون الجزء صغيرًا ومعقدًا ومرتبطًا بواجهات الزجاج أو السيراميك أو العبوات الإلكترونية. ومع ذلك، يجب على المورد تأكيد توفر مادة التغذية، وسلوك التلبيد، وتوقعات الكثافة، وحالة السطح، وطريقة التحقق من صحة منطقة الختم أو الواجهة.
هل مادة Invar مناسبة للأجزاء الدقيقة الصغيرة المصنّعة بتقنية MIM؟
قد يكون إنفار (Invar) مناسبًا عندما يحتاج الجزء إلى تمدد حراري منخفض، وثبات أبعاد، وهندسة مدمجة تستفيد من تقنية MIM. يجب مراجعته مع نطاق درجة حرارة التشغيل، والنقاط المرجعية الحرجة، وسماح التشغيل الآلي بعد التصنيع، وخطة الفحص بدلاً من اختياره فقط بناءً على اسم السبيكة.
ما الفرق بين Invar و Kovar في مشاريع MIM؟
عادةً ما يتم النظر في سبيكة Invar عندما تكون متطلبات التمدد الحراري المنخفض والثبات البعدي هي الأساس. أما سبيكة Kovar فعادةً ما يتم النظر فيها عندما يكون مطابقة التمدد مع الزجاج أو السيراميك أو مادة أخرى هو المطلب الرئيسي. يعتمد الاختيار الأمثل على المادة الملامسة، ونطاق درجة حرارة التشغيل، ومساحة السطح البيني، وطريقة الفحص.
هل يجب أن أختار إنفار أم الفولاذ المقاوم للصدأ لمكون MIM دقيق؟
اختر Invar فقط عندما يكون التمدد المنخفض أو الاستقرار البعدي المرتبط بدرجة الحرارة مطلبًا وظيفيًا حقيقيًا. إذا كان الجزء يحتاج بشكل أساسي إلى مقاومة التآكل أو القوة أو الدقة العامة، فقد يكون MIM بالفولاذ المقاوم للصدأ أكثر عملية وأسهل في التحقق.
هل Kovar مناسب لمكونات الختم الزجاجي-المعدني المصنعة بتقنية MIM؟
قد يكون Kovar مناسبًا لبعض المكونات الصغيرة والمعقدة لواجهات الربط بين الزجاج والمعدن أو السيراميك والمعدن، ولكن يجب مراجعة منطقة الختم، حالة السطح، الكثافة، الدورة الحرارية، وطريقة التحقق قبل التصنيع. اسم السبيكة وحده لا يضمن أداء الختم.
هل يمكن لتقنية MIM ضمان نفس معامل التمدد الحراري (CTE) للمادة المطاوعة؟
لا ينبغي تقديم ضمان عام. تعتمد معامل التمدد الحراري (CTE) والسلوك الوظيفي على كيمياء السبيكة، وطريقة المسحوق/مادة التغذية، وظروف التلبيد، والكثافة، والمعالجة الحرارية، ونطاق درجة الحرارة، وطريقة الاختبار. يجب تأكيد المتطلبات من خلال مراجعة المواد والعمليات الخاصة بالمشروع.
ما هي المعلومات المطلوبة قبل تقديم عرض سعر لجزء MIM من سبيكة التمدد المتحكم به؟
قدّم الرسومات ثنائية الأبعاد، ملفات CAD ثلاثية الأبعاد، السبيكة المستهدفة أو المتطلبات الوظيفية، نطاق درجة حرارة التشغيل، المادة المتزاوجة، الأبعاد الحرجة، مناطق الختم أو الواجهة، متطلبات تشطيب السطح، احتياجات التشغيل الآلي اللاحق، الحجم السنوي، وخلفية التطبيق.
هل سبائك Alloy 42 أو سبائك التمدد المنخفض الأخرى متوفرة لتقنية MIM؟
يمكن مراجعتها كخيارات تعتمد على المشروع. قبل إنشاء صفحة مادة مخصصة أو تقديم عرض سعر لمشروع، يجب على المورد تأكيد توفر مادة التغذية، ومواصفات المادة، ومسار التلبيد، ومتطلبات التحقق.
ملاحظات المعايير والمراجع الفنية
يجب مراجعة متطلبات سبائك التمدد المتحكم فيه مقابل رسومات المشروع، ومواصفات المواد، وقدرات المورد، والمعايير الحالية. معيار MPIF 35-MIM ذات صلة لأنها تغطي المواد الشائعة المستخدمة في القولبة بالحقن المعدني مع ملاحظات وتعريفات توضيحية، مما يدعم التواصل بين المصممين والمشترين ومصنعي MIM.
نطاق مواد MIMA يُعرِّف سبائك التمدد المُتحكم به كجزء من نطاق مواد MIM الأوسع، مع تذكير المستخدمين أيضًا بتأكيد توفر السبيكة الفعلية أو السبيكة البديلة مع المورد. هذا مهم لمشاريع MIM ذات السبائك الخاصة لأن توفر المسحوق، ومادة التغذية، ومسار التلبيد قد يكون أكثر اعتمادًا على المشروع من الفولاذ المقاوم للصدأ الشائع.
بالنسبة للمشاريع المتعلقة بـ Kovar،, ASTM F15-04(2022) ذو صلة تاريخيًا بسبيكة الختم المصنوعة من الحديد والنيكل والكوبالت للتطبيقات الإلكترونية التي تربط الزجاج بالمعدن. بالنسبة لتوجيهات Invar أو Alloy 42، قد تشير الرسومات أيضًا إلى مواصفات خاصة بالسبيكة مثل ASTM F1684 أو ASTM F30. يجب أن تدعم هذه المعايير مراجعة مواصفات المواد؛ ولا تحل محل التحقق من صحة MIM الخاص بالمشروع، أو تخطيط الفحص، أو الاختبار الوظيفي.
للحصول على خلفية اختيار سبائك التمدد المُتحكم به، يمكن لموارد منتجي المواد المعترف بها مثل إرشادات سبائك التمدد المُتحكم به من Carpenter مساعدة المهندسين في فهم سبب ضرورة تحديد نطاق درجة الحرارة وسلوك التمدد. لا ينبغي نسخ بيانات المواد المشغولة مباشرة في ضمانات أجزاء MIM النهائية دون التحقق من صحتها من قبل المورد.
طلب مراجعة مشروع MIM لسبائك التمدد المُتحكم به
إذا كان الجزء الخاص بك يتطلب تمددًا حراريًا منخفضًا، أو مطابقة التمدد الحراري، أو محاذاة مستقرة تحت تغير درجة الحرارة، أو واجهة زجاج/سيراميك/معدن، أرسل إلى XTMIM الرسم ثنائي الأبعاد، ملف CAD ثلاثي الأبعاد، المادة المستهدفة، المادة المزاوجة، نطاق درجة حرارة التشغيل، الأبعاد الحرجة، متطلبات السطح، الحجم السنوي المقدر، وخلفية التطبيق.
مدخلات طلب عرض السعر لسبائك التمدد المُتحكم به التي يجب تضمينها
- اتجاه السبيكة المختار، مثل Invar أو Kovar أو Alloy 42، أو متطلبات معامل التمدد الحراري المستهدف
- المادة المتزاوجة، مثل الزجاج أو السيراميك أو الفولاذ المقاوم للصدأ أو الألومنيوم أو سبيكة أخرى
- نطاق درجة حرارة التشغيل والدورة الحرارية إذا كانت معروفة
- متطلبات الختم، المحاذاة البصرية، واجهة المستشعر، أو التغليف الإلكتروني
- الأبعاد الحرجة، نظام المرجعيات، متطلبات تشطيب السطح، وسماح التشغيل الميكانيكي بعد التصنيع
- الحجم السنوي التقديري ومرحلة المشروع، مثل النموذج الأولي، التحقق من الصحة، أو تخطيط الإنتاج
يمكن لمراجعة XTMIM الهندسية أن تساعد في تحديد ما إذا كان يجب تقييم الجزء كمشروع من Invar أو Kovar أو Alloy 42 أو الفولاذ المقاوم للصدأ أو سبيكة النيكل أو أي مادة MIM أخرى. كما يمكن للمراجعة تحديد مخاطر تعويض القالب، مخاوف تشوه التلبيد، احتياجات التشغيل الميكانيكي بعد التصنيع، ومتطلبات الفحص قبل القولبة أو تخطيط الإنتاج.
