Supports de frittage MIM : Règles de conception pour le contrôle de la planéité et de la distorsion
Le support de frittage MIM est l'étude de conception précoce utilisée pour décider comment une pièce de moulage par injection de métal doit reposer, se rétracter et rester stable pendant le déliantage et le frittage. Une pièce peut être facile à mouler mais encore difficile à fritter si elle présente de longues portées non supportées, des zones plates minces, des bras en porte-à-faux, des pointes délicates, une masse asymétrique ou des surfaces critiques pour la planéité. La question pratique n'est pas seulement “ Cette pièce peut-elle être moulée ? ” mais aussi “ Peut-elle être supportée pendant qu'elle se rétracte tout en respectant le plan ? ”
La planification du support doit être examinée avant l'outillage car la face de support, la direction de repos, le besoin d'un support de frittage, les surfaces protégées et les références d'inspection peuvent affecter la distorsion, la planéité, le coût et le risque d'itération.
- Examinez les faces de support avant la conception du moule, pas après des problèmes d'essais répétés.
- Vérifiez les longues portées, les porte-à-faux, les plaques minces, les faces de référence et les surfaces protégées.
- Utilisez la méthode de support la plus simple qui puisse contrôler la distorsion et protéger les surfaces fonctionnelles.
Vérification rapide du risque de support : une plaque standard suffit-elle ou un support personnalisé est-il probable ?

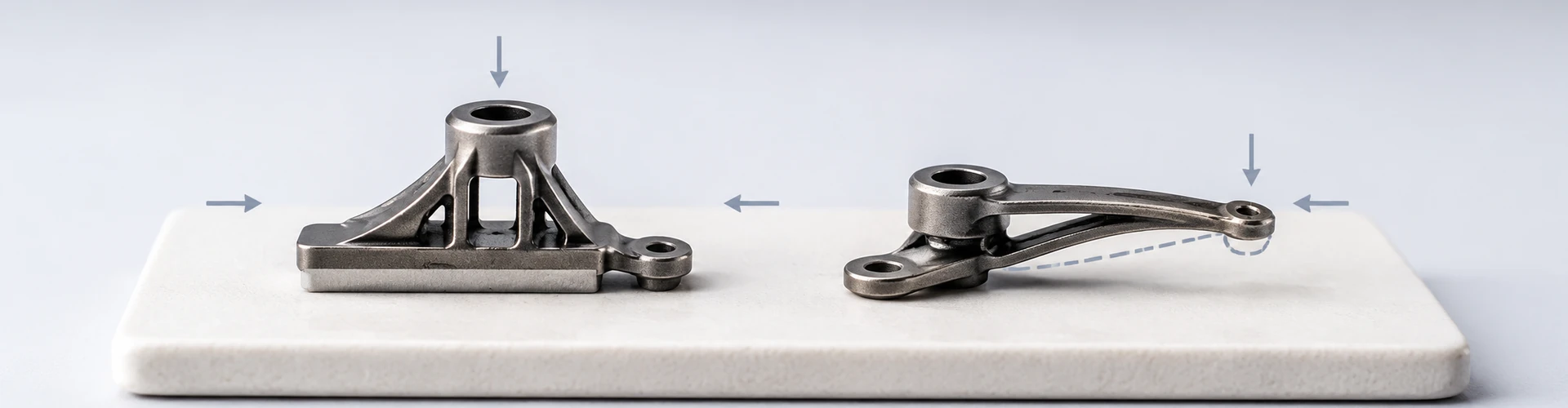

Les supports de frittage MIM sont les faces de support, les plaques en céramique, les supports locaux, les supports personnalisés ou les éléments de conception temporaires utilisés pour maintenir les pièces stables pendant que les composants MIM déliantés rétrécissent et se densifient. La méthode de support doit être choisie en fonction du risque géométrique, des surfaces protégées, des exigences de planéité et de la répétabilité de production, et non uniquement de la commodité de chargement du four.
| État de la pièce | Direction de support probable | Ce qu'il faut vérifier avant l'outillage |
|---|---|---|
| Face plane stable non critique | Une plaque céramique standard peut suffire | Confirmer la face de support, la tolérance de marquage de contact et l'exigence de planéité |
| Longue portée, porte-à-faux ou bras mince | Un support local ou une révision de l'orientation peut être nécessaire | Vérifier le risque d'affaissement, la longueur non supportée et la tolérance de calibrage secondaire |
| Section plate mince avec planéité serrée | La face d'appui et le repère de contrôle doivent être examinés ensemble | Confirmer l'objectif de planéité réaliste, le contact d'appui et la méthode de contrôle |
| Surface esthétique, d'étanchéité ou de glissement | Le contact d'appui doit être évité ou contrôlé | Marquer clairement les surfaces protégées dans le dossier de demande de devis |
| Absence de face d'appui stable ou masse asymétrique | Le risque de support personnalisé augmente | Examiner le coût, la validation, la discipline de chargement et le volume de production avant l'approbation du moule |
Pourquoi le support de frittage doit-il être examiné avant l'outillage MIM ?
D'un point de vue revue de conception, le support de frittage doit être examiné avant l'outillage car la forme de la pièce moulée n'est pas directement égale à la forme finale stable de la pièce métallique. Le MIM utilise une fine poudre métallique mélangée à un liant, le moulage par injection, la manipulation de la pièce verte, le déliantage et le frittage à haute température. Au cours de ce processus, la pièce passe d'une forme de feedstock moulée à un composant métallique densifié. Avant la densification complète, la pièce est plus vulnérable à l'instabilité du support, à la gravité, aux contraintes de contact, au frottement et au retrait irrégulier.
Une erreur courante consiste à juger une pièce MIM uniquement sur sa capacité à être injectée et éjectée du moule. La vraie question est plus large : la pièce peut-elle être moulée, manipulée, déliée, supportée pendant le frittage, se rétracter de manière prévisible, puis répondre aux exigences finales du plan ?
Le guide de conception MIMA discute du support pendant le déliantage et le frittage à haute température et note que les longues portées, les porte-à-faux et les points délicats peuvent nécessiter des fixations ou des supports spécifiques à la pièce. Il explique également pourquoi les grandes surfaces planes ou plusieurs caractéristiques dans un plan commun peuvent permettre aux pièces d'utiliser des fixations standard plutôt que des méthodes de support spéciales plus coûteuses.
Pourquoi le support n'est pas seulement un problème de chargement de production
Si le support n'est considéré qu'après la construction de l'outillage, les solutions disponibles deviennent plus limitées. Le fournisseur peut avoir besoin d'ajuster le chargement du four, d'ajouter des bandes céramiques, de concevoir un support personnalisé, de modifier le moule, d'accepter un calibrage secondaire ou de proposer un usinage sur les surfaces critiques. Ces actions peuvent encore être pratiques, mais elles peuvent affecter la précision du devis, le temps de validation, la planification de l'inspection et la répétabilité de la production.
Qu'est-ce qui rend le support de frittage différent du maintien général par fixation ?
Le support de frittage n'est pas la même chose que le serrage d'une pièce métallique finie lors de l'usinage. Pendant le frittage, la pièce se rétracte, se densifie et change de stabilité mécanique. Les zones de contact, le frottement local, le poids de la pièce, la rigidité des caractéristiques et la répartition de la masse peuvent influencer la façon dont la pièce se déplace. C'est pourquoi une face de support qui semble acceptable en CAO peut encore créer des distorsions ou des problèmes de contact pendant la production.
Pour un contexte plus large de processus-qualité, voir comment le déliantage et le frittage affectent la qualité des pièces en MIM.
Quelles géométries de pièces MIM sont les plus susceptibles de s'affaisser, de se déformer ou de se tordre lors du frittage ?
Les géométries MIM les plus risquées ne sont pas toujours les plus complexes visuellement. Certaines formes simples créent de sérieux problèmes de support car elles manquent d'une surface de repos stable, comportent une caractéristique non supportée ou combinent des zones épaisses et minces de manière déséquilibrée. L'examen du support doit donc prendre en compte ensemble la géométrie, la répartition de la masse, les surfaces protégées et les exigences d'inspection finale.
Longues portées non supportées et bras en porte-à-faux
Les longues portées et les bras en porte-à-faux sont des sources courantes d'affaissement. Pendant le frittage, la gravité peut agir sur la section non supportée tandis que la pièce rétrécit encore. Si la portée n'a pas de support local, la pièce finale peut présenter une courbure vers le bas, une perte de rectitude ou un ajustement d'assemblage incohérent. Ceci est particulièrement important pour les supports MIM, les bras de charnière, les pièces de loquet, les petits leviers, les pièces de verrouillage et les éléments de connecteurs structurels.
Sections plates minces et géométries en forme de plaque
Les zones plates minces peuvent être difficiles à maintenir planes si elles reposent de manière inégale ou rétrécissent contre des points de contact instables. Le risque de planéité augmente lorsque la section est large, mince, asymétrique ou reliée à des caractéristiques plus épaisses. Le problème n'est pas seulement l'épaisseur de paroi. Le problème est de savoir si la section plate peut être supportée d'une manière qui n'introduit pas de flexion ou de torsion. Pour les règles de géométrie spécifiques à l'épaisseur, consultez Conception de l'épaisseur de paroi MIM.
Petits pieds, points délicats et zones de contact étroites
Les petites pattes, les pointes acérées, les nervures fines et les bords étroits sont de mauvaises caractéristiques de support primaire. Ils peuvent créer un contact ponctuel, un traînage local, un appui instable ou une déformation par contact. Si ces caractéristiques servent également de surfaces fonctionnelles, le risque est plus élevé car le contact de support peut affecter l'assemblage, l'acceptation de surface ou l'inspection.
Répartition asymétrique de la masse
Une pièce avec une répartition inégale de la masse peut se rétracter et reposer de manière inégale. Un côté peut contenir un bossage épais, un autre côté un bras mince, et un autre côté une surface de référence plane. Dans de telles conceptions, la direction du support doit être examinée conjointement avec l'équilibre de masse de la pièce et le comportement de retrait attendu. La compensation d'outillage peut aider à la prédiction dimensionnelle, mais elle ne peut pas corriger complètement l'affaissement dû à la gravité ou un mauvais contact de support.
Surfaces critiques en planéité et surfaces de référence
Si une surface contrôle l'assemblage, l'étanchéité, l'alignement optique, l'apparence esthétique ou la mise en place de la référence d'inspection, elle ne doit pas être utilisée comme zone de contact de support. Les marques de support, le traînage, la distorsion locale ou le retrait inégal peuvent affecter l'exigence fonctionnelle finale. Pour une revue géométrique plus large avant l'outillage, voir Conception de pièces MIM.
| Condition géométrique | Risque principal de frittage | Point d'attention de la revue de conception |
|---|---|---|
| Longue portée non supportée | Affaissement, flexion, dérive de rectitude | Réduire la portée, ajouter un support local ou revoir l'orientation |
| Bras en porte-à-faux | Déformation vers le bas | Confirmer la direction du support avant l'outillage |
| Section plate mince | Déformation ou dérive de planéité | Définir la face de support et l'exigence de planéité réaliste |
| Petits pieds ou pointes délicates | Contact instable ou déformation locale | Éviter autant que possible le support par contact ponctuel |
| Masse asymétrique | Réponse de retort ou de retrait inégale | Vérifier l'équilibre de masse et la direction de repos |
| Surface sensible au datum | Incohérence d'inspection | Séparer le contact de support du datum critique si possible |
| Surface esthétique | Marque de support ou trace de contact | Marquer les surfaces protégées avant la demande de devis |
Comment concevoir les surfaces de support et la direction de repos ?
Une bonne stratégie de support MIM commence par une question simple : où la pièce peut-elle reposer pendant le frittage sans endommager les surfaces fonctionnelles ni créer de distorsion évitable ? La réponse dépend de la géométrie, de la distribution de masse, des exigences de tolérance, des exigences esthétiques, du comportement du matériau et du volume de production. Le but n'est pas de rendre chaque conception plate ou simple. Le but est de donner à une pièce complexe un moyen contrôlé de reposer et de rétrécir.
Utilisez une surface plane stable lorsque la pièce le permet.
Lorsque c'est possible, la conception doit inclure une surface de support stable. Une zone de contact plus grande, plus plate et plus stable réduit généralement le besoin de supports spéciaux. Cela ne signifie pas que chaque pièce doit avoir une grande base plate. De nombreuses pièces MIM sont petites et complexes. Cependant, si la pièce peut inclure une zone plane non critique ou une face favorable au support, cette caractéristique peut réduire le risque de distorsion et rendre le chargement en production plus reproductible.
Maintenez plusieurs éléments de support sur un plan commun.
Si la pièce n'a pas une grande face de support, plusieurs points ou éléments de support peuvent être conçus sur le même plan. Cette approche de plan commun peut aider la pièce à reposer de manière plus prévisible. Elle est particulièrement utile pour les cadres, les supports, les petits boîtiers et les composants structurels avec des éléments de contact répartis.
Évitez le contact ponctuel, les bords minces et les éléments de repos instables.
Une pièce ne doit pas dépendre d'angles vifs, de bords minces, de broches délicates ou de petites pointes comme support principal de frittage. Ces zones peuvent devenir instables pendant le retrait et peuvent être difficiles à charger de manière cohérente en production. Si un élément de contact étroit est inévitable, il doit être examiné attentivement avec le fournisseur avant l'outillage.
Protégez les surfaces esthétiques, d'étanchéité et fonctionnelles.
Le contact de support doit être examiné en fonction des priorités fonctionnelles du dessin. Les faces esthétiques, les faces d'étanchéité, les surfaces de glissement, les zones de contact de roulement, les références d'inspection et les interfaces d'assemblage doivent être marquées avant la demande de devis. Cela aide l'équipe d'ingénierie à éviter d'utiliser les surfaces protégées comme zones de contact de support.
Confirmer la direction du support avant la conception finale du moule
La direction du support affecte plus que le chargement du four. Elle peut influencer la discussion sur la ligne de joint, l'emplacement du point d'injection, la compensation du retrait, la planification de la planéité et les tolérances pour les opérations secondaires. Pour cette raison, le support de frittage doit être examiné avec la conception du moule MIM et la compensation du retrait dans l'outillage MIM avant la libération finale de l'outillage.
Quand une plaque céramique standard suffit-elle et quand un support personnalisé est-il nécessaire ?
En production, la meilleure méthode de support est généralement la plus simple qui permet de contrôler la déformation et de protéger les surfaces critiques. Une plaque céramique standard ou un support plat est préféré lorsque la pièce présente une face d'appui stable. Un support personnalisé devient plus probable lorsque la pièce comporte de longues caractéristiques non supportées, une géométrie irrégulière, des surfaces délicates, des zones de contact protégées ou des exigences strictes de planéité qui ne peuvent être contrôlées avec une configuration de support simple.
PIM International note que les plateaux de frittage et les plaques de support sont utilisés pour optimiser la disposition des pièces et sécuriser les pièces CIM et MIM dans le four afin d'aider à prévenir les déformations indésirables pendant le frittage. Cela soutient le rôle pratique des supports, tandis que ce guide de conception se concentre sur la géométrie des pièces et les décisions DFM plutôt que de traiter les supports comme un sujet d'achat indépendant.
Quand les plaques plates standard sont généralement acceptables
Une plaque standard peut suffire lorsque la pièce présente une face d'appui plane stable, que le contact d'appui n'endommage pas les surfaces fonctionnelles ou esthétiques, que les exigences de planéité sont réalistes pour la géométrie, que la pièce ne comporte pas de longues portées non soutenues et que la direction de chargement est reproductible en production.
Quand des bandes céramiques ou des supports locaux peuvent être nécessaires
Les bandes céramiques ou les supports locaux peuvent être utiles lorsqu'une seule zone de la pièce nécessite un soutien supplémentaire, comme un long bras, un bord de cadre mince ou une caractéristique étendue. Cette approche peut réduire la complexité d'un support personnalisé complet, mais la zone de contact du support doit encore être examinée car un support local peut également créer des marques de contact ou une contrainte inégale.
Quand les supports personnalisés deviennent difficiles à éviter
Des supports personnalisés peuvent être nécessaires lorsque la géométrie ne peut pas reposer de manière stable sur une plaque standard ou lorsque des surfaces critiques doivent être protégées tandis que des caractéristiques non soutenues nécessitent un positionnement contrôlé. Les supports personnalisés peuvent améliorer la reproductibilité lorsqu'ils sont validés, mais ils ajoutent des exigences de conception, validation, manipulation, nettoyage, discipline de chargement et planification de production. Pour les programmes à faible volume ou en phase précoce, le coût et la charge de validation doivent être discutés avant l'outillage.
Quand les caractéristiques de support moulées peuvent aider
Une caractéristique de support moulée peut parfois réduire la complexité du montage. Il peut s'agir d'une nervure de support temporaire, d'un plot, d'un pont ou d'une masse ajoutée qui est ensuite retirée, usinée ou acceptée comme géométrie non fonctionnelle. Cette option doit être examinée attentivement car elle affecte l'outillage, l'utilisation du matériau, le comportement de déliantage, le comportement de frittage et la planification des opérations secondaires.
| Méthode de support | Meilleur usage quand | Impact sur la conception | Impact sur le coût / la production |
|---|---|---|---|
| Plaque céramique standard | La pièce dispose d'une face d'appui plane stable | Perturbation minimale de la conception | Complexité de support réduite |
| Caractéristiques de support coplanaires | Plusieurs surfaces peuvent reposer ensemble | Nécessite une planification géométrique précoce | Aide à éviter un support personnalisé |
| Bande céramique ou support local | La portée locale ou le bras nécessite un support contrôlé | Nécessite une planification de la zone de contact | Ajoute de la manutention et du contrôle de processus |
| Support ou montage personnalisé | La géométrie ne peut pas reposer sur un support standard | Nécessite une validation du montage | Coût de support plus élevé et contrôle du chargement |
| Caractéristique de support moulée | Le support temporaire peut être retiré ou toléré | Ajoute une revue non fonctionnelle du matériau et de l'outillage | Peut réduire la dépendance au support personnalisé |
| Calibrage après frittage | Le support ne peut pas contrôler complètement la déformation | Nécessite une tolérance pour opération secondaire | Ajoute des coûts d'inspection et de traitement |
Si la complexité du support peut affecter le coût, le délai ou les décisions d'outillage, examinez-la avec Conception MIM pour le coût.
Besoin de vérifier si votre pièce MIM nécessite un support personnalisé ?
Si votre pièce comporte de longues portées, des sections plates minces, des surfaces cosmétiques protégées, une planéité serrée ou des références critiques pour l'assemblage, soumettez le dessin 2D et le fichier CAO 3D avant l'outillage. Veuillez également inclure les exigences matérielles, les exigences de tolérance, les notes de surface protégée, les besoins de finition de surface, le volume annuel estimé et le contexte d'application.
XTMIM peut examiner les options de faces d'appui, le risque lié au support de frittage, les besoins en opérations secondaires et les questions de fabricabilité à clarifier avant la conception du moule, la production d'essai ou la planification de la production en série.
Comment les supports de frittage affectent-ils la planéité, les dimensions critiques et l'inspection ?
Le support de frittage ne remplace pas la planification des tolérances, mais il affecte directement la capacité à contrôler la planéité, la rectitude, la stabilité des références et les surfaces d'assemblage. Une spécification de planéité serrée sur un dessin ne suffit pas. La pièce a également besoin d'une stratégie de support réaliste qui correspond à la géométrie, au matériau, à la méthode d'inspection et à l'exigence d'acceptation.
Ce que le support peut et ne peut pas garantir
La planification du support peut réduire le risque de planéité et de déformation, mais elle ne peut pas garantir à elle seule la planéité finale. La capacité dimensionnelle finale dépend de la géométrie, du grade de matériau, du comportement au frittage, du contact avec le support, de l'objectif de tolérance, de la méthode d'inspection et de la validation spécifique au fournisseur. Pour cette raison, la planéité doit être examinée comme un sujet de DFM et d'inspection, et pas seulement comme un sujet de conception du support.
Pourquoi la planéité doit être examinée avec la direction du support
Le risque de planéité est souvent lié à la façon dont la pièce repose. Une pièce mince soutenue de manière inégale peut se déformer. Une pièce longue soutenue uniquement à une extrémité peut s'affaisser. Une pièce avec des zones épaisses et minces peut se tordre si un côté rétrécit ou traîne différemment. Par conséquent, les exigences de planéité doivent être examinées conjointement avec la face d'appui, la direction de repos, le matériau et les opérations secondaires prévues. Pour une stratégie dimensionnelle plus large, voir Planification des tolérances et de la planéité en MIM.
Pourquoi les surfaces de référence ne doivent pas être choisies au hasard comme faces d'appui
Une surface de référence utilisée pour l'inspection peut ne pas être une bonne surface de contact d'appui. Si le contact du support affecte cette surface, le montage de mesure peut devenir incohérent. Si la référence est également esthétique ou fonctionnelle, les marques de contact peuvent créer des problèmes d'acceptation. C'est pourquoi les dessins doivent clairement séparer les surfaces autorisées pour l'appui des surfaces protégées, dans la mesure du possible.
Comment le contact d'appui peut affecter les surfaces esthétiques et fonctionnelles
Le contact d'appui peut influencer l'aspect, l'état de surface local et l'ajustement fonctionnel. Cela ne signifie pas que toute marque de contact est inacceptable. Cela signifie que le dessin doit clairement identifier les surfaces protégées afin que le fournisseur puisse planifier la méthode d'appui avant la production.
Quand un calibrage ou un usinage secondaire peut être nécessaire
Certaines pièces MIM ne peuvent pas répondre à toutes les exigences à l'état fritté, en particulier lorsque la planéité, l'étanchéité, l'alignement ou les faces d'assemblage sont très exigeants. Dans ces cas, un calibrage, un matriçage, un re-frappage, un usinage, une rectification ou d'autres opérations secondaires peuvent être nécessaires. Le point important est de planifier ces opérations avant l'outillage et la soumission, et non après des problèmes d'essais répétés.
| Exigence | Risque lié à l'appui | Action de révision |
|---|---|---|
| Planéité | Déformation due à un appui instable | Définir la face d'appui avant l'outillage |
| Rectitude | Affaissement le long des longues caractéristiques | Ajouter un support local ou redessiner la portée |
| Parallélisme | Appui inégal pendant le retrait | Revoir le support sur plan commun |
| Surface de référence | Le contact du support affecte la mesure | Séparer la face d'appui et la référence si possible |
| Surface esthétique | Marque de support ou trace de contact | Marquer les surfaces protégées dans le RFQ |
| Interface d'assemblage | Dérive dimensionnelle | Revoir la surépaisseur de calibrage ou d'usinage |
| Stabilité des cadres minces | Torsion pendant le frittage | Vérifier l'équilibre de masse et la direction de support |
Pour un chemin de révision pratique, utilisez le Liste de contrôle des tolérances et du retrait.
Quelles erreurs de conception courantes créent des problèmes de support de frittage ?
De nombreux problèmes de support de frittage ne sont pas causés uniquement par le four. Ils commencent souvent dans le dessin, le modèle CAO, le plan de tolérance ou le processus d'approbation de l'outillage. Plus ces risques sont détectés tôt, plus il est facile de corriger la géométrie, de changer la direction de support ou de réserver une marge pour une opération secondaire.
Erreur 1 : Ne laisser aucune face de support stable
Si la pièce n'a pas de zone de repos stable, la production peut dépendre d'un support personnalisé ou de points de contact instables. Cela peut augmenter les coûts et rendre le contrôle du processus plus difficile.
Erreur 2 : Traiter la planéité comme une simple note sur le dessin
Une exigence de planéité doit être soutenue par la géométrie, la direction de support, la méthode d'inspection et parfois des opérations secondaires. Si la planéité est spécifiée sans planification de support, le dessin peut être techniquement clair mais le risque de fabrication reste élevé.
Erreur 3 : Utiliser des surfaces cosmétiques ou d'étanchéité comme zones de contact de support
Une surface peut sembler pratique pour le support, mais si elle est cosmétique, d'étanchéité, de glissement ou liée à une référence, elle peut ne pas être acceptable comme zone de contact.
Erreur 4 : Ignorer les longues portées jusqu'à la production d'essai
Les caractéristiques longues non supportées doivent être examinées avant la conception du moule. Une fois l'outillage terminé, les options de correction peuvent nécessiter des modifications du moule, la conception du support, des opérations secondaires ou une discussion sur les tolérances avec le client.
Erreur 5 : S'attendre à ce que la compensation de retrait résolve les déformations liées au support
La compensation de retrait aide à prédire le changement dimensionnel, mais elle ne résout pas automatiquement l'affaissement dû à la gravité, le contact de support instable ou la déformation liée au montage. La stratégie de support et la compensation de retrait doivent être examinées ensemble, mais ce ne sont pas les mêmes sujets.
| Erreur | Pourquoi cela crée un risque | Meilleure action de conception |
|---|---|---|
| Aucune face de support stable | La pièce repose sur des zones petites ou instables | Ajouter une surface d'appui plane ou des caractéristiques de plan commun |
| Longue portée non soutenue | La gravité et le retrait peuvent créer un affaissement | Raccourcir la portée ou prévoir un support local |
| Face esthétique utilisée comme support | Les marques de contact peuvent affecter l'apparence | Marquer les surfaces protégées avant la revue DFM |
| Planéité spécifiée de manière trop stricte | La méthode de support peut ne pas répondre à l'exigence | Examiner la planéité en fonction de l'orientation et du plan de calage |
| Support revu après l'outillage | Les modifications du moule deviennent coûteuses | Confirmer le support avant la conception du moule |
| Se fier uniquement à la compensation du retrait | Ne résout pas l'instabilité de contact | Examiner le support et le retrait ensemble |
Pour une liste plus large d'erreurs de conception, consultez erreurs de conception MIM courantes.
Que doivent vérifier les ingénieurs avant la conception du moule et l'appel d'offres ?
Avant la conception du moule, le client et le fournisseur doivent confirmer si la pièce dispose d'un plan de support de frittage réaliste. Cette revue n'a pas besoin de résoudre tous les détails de production dès la première étape de l'appel d'offres, mais elle doit identifier les risques de support évidents avant que les décisions d'outillage ne soient verrouillées. Un devis basé uniquement sur les dessins peut omettre des questions importantes de support si les surfaces protégées, la stratégie de référence, les attentes de planéité et le volume annuel ne sont pas fournis.
La nuance de matériau, le comportement au frittage, la méthode de chargement du four et la validation spécifique au fournisseur peuvent également influencer les décisions de support. Ces détails doivent être traités comme des données d'entrée de révision de projet, et non comme des hypothèses universelles.
Informations du dessin nécessaires pour la revue du support
Un dessin 2D doit montrer les dimensions critiques, les exigences de planéité, les surfaces de référence, les exigences de finition de surface et les attentes d'inspection. Un modèle CAO 3D aide le fournisseur à évaluer la direction de repos, les options de face de support, la géométrie non supportée et le conflit potentiel entre le contact de support et les surfaces fonctionnelles.
Surfaces à marquer avant le devis
Le client doit marquer les surfaces esthétiques, les surfaces d'étanchéité, les surfaces de glissement ou d'usure, les interfaces d'assemblage, les références d'inspection et les surfaces qui ne peuvent pas accepter le contact du support.
Questions à répondre avant la conception du moule
- Quelle face peut entrer en contact avec le support en toute sécurité ?
- La pièce a-t-elle de longues portées non supportées ?
- Les différentes fonctions d'appui sont-elles situées sur un plan commun ?
- Les faces esthétiques ou fonctionnelles sont-elles protégées ?
- Les exigences de planéité sont-elles réalistes pour la géométrie ?
- Un support personnalisé est-il probable ?
- Un calibrage ou un usinage secondaire est-il prévu ?
- Le volume annuel justifie-t-il un outillage de support personnalisé ?
| Données fournies par le client | Pourquoi c'est important |
|---|---|
| Dessin 2D avec tolérances | Identifie la planéité, les références et les dimensions critiques |
| Modèle CAO 3D | Permet la revue de la direction d'appui et de la surface de repos |
| Exigence de matériau | Affecte le retrait de frittage et le comportement au frittage |
| Surfaces fonctionnelles critiques | Empêche le contact du support sur les zones protégées |
| Exigences esthétiques | Aide à éviter les marques visibles de support |
| Exigence de planéité / rectitude | Détermine les besoins en support et en opérations secondaires |
| Volume annuel estimé | Aide à juger si le coût d'un support personnalisé est acceptable |
| Problème de fabrication actuel | Aide à évaluer si le MIM résout ou ajoute un risque |
| Stade de production cible | Aide à distinguer le risque de prototype du risque de production en série |
Pour une liste de vérification plus complète, utilisez le Liste de contrôle de conception DFM MIM ou soumettez votre fichier via Soumettre un plan pour revue.
Scénarios composites pour la formation technique
Un support moulable qui se déforme encore pendant le frittage
Quel problème s'est produit : Un petit support MIM a passé l'étude de faisabilité de moulage initiale car il présentait des caractéristiques moulables, une direction de dépouille acceptable et aucun problème de contre-dépouille extrême. Cependant, lors de l'étude de frittage, le long bras latéral et la section mince et plate ont montré un risque élevé d'affaissement.
Pourquoi cela s'est produit : La pièce avait un bossage épais d'un côté et une extension fine en porte-à-faux de l'autre. Le modèle CAO semblait compact, mais la pièce n'avait pas de plan de support commun stable.
Quelle était la véritable cause système : Le problème n'était pas seulement l'épaisseur de paroi ou la compensation du retrait. La cause profonde était la combinaison d'une masse asymétrique, d'une portée non supportée et d'une zone de contact de support peu claire.
Comment cela a été corrigé : La conception a été revue pour une direction de support plus stable. Une surface non critique favorable au support a été ajoutée, et l'exigence de planéité a été réévaluée par rapport à la configuration de support prévue.
Comment éviter la récurrence : Pour des pièces similaires, le support de frittage doit être examiné avant l'approbation du moule, en particulier lorsque la conception comprend de longs bras, des bossages décalés, des sections minces et plates ou une planéité critique pour l'assemblage.
Une exigence de planéité nécessitant une planification du support et de l'inspection
Quel problème s'est produit : Une pièce MIM en forme de plaque mince incluait une exigence de planéité sur une face fonctionnelle d'assemblage. Le dessin de l'appel d'offres spécifiait clairement l'exigence, mais n'identifiait pas quelle surface pouvait être utilisée pour le support pendant le frittage.
Pourquoi cela s'est produit : La face fonctionnelle semblait être la surface la plus facile pour le support, mais elle devait également rester exempte de marques de contact et de déformations locales.
Quelle était la véritable cause système : Le problème n'était pas simplement une tolérance serrée. Le problème systémique était le conflit entre le contact de support, les exigences de surface protégée, le contrôle de la planéité et le choix du référentiel d'inspection.
Comment cela a été corrigé : La face d'appui et le repère de contrôle ont été séparés. La revue DFM a également examiné s'il fallait autoriser le calibrage ou un usinage léger si la planéité après frittage ne pouvait pas être obtenue de manière constante.
Comment éviter la récurrence : Les dessins doivent indiquer les surfaces fonctionnelles et cosmétiques dès le début. Les exigences de planéité doivent être examinées conjointement avec la direction d'appui, le contact du support, la configuration du contrôle et la tolérance pour les opérations secondaires.
Pour plus de contexte sur la qualité dimensionnelle, voir comment les dimensions des pièces affectent la qualité finale des pièces MIM.
FAQ sur les supports de frittage MIM
Que sont les supports de frittage en MIM ?
Les supports de frittage sont les surfaces, les plaques de support, les supports en céramique, les montages ou les caractéristiques de conception temporaires utilisés pour maintenir une pièce MIM stable pendant le déliantage et le frittage. Ils aident la pièce à se rétracter de manière contrôlée tout en réduisant l'affaissement, le gauchissement, la torsion, la dérive de planéité et les problèmes de surface liés au contact.
Pourquoi les pièces MIM ont-elles besoin d'un support pendant le frittage ?
Les pièces MIM subissent un déliantage et un frittage à haute température avant de devenir des composants métalliques entièrement denses. Pendant cette étape, la pièce subit un retrait et peut ne pas encore avoir une stabilité mécanique finale. Sans un support approprié, les longues portées, les porte-à-faux, les plaques minces et les géométries asymétriques peuvent se déformer.
Quelles géométries de pièces MIM sont les plus susceptibles de se déformer pendant le frittage ?
Les longues portées non supportées, les bras en porte-à-faux, les sections plates minces, les petits pieds, les pointes délicates, la répartition de masse asymétrique et les surfaces critiques en planéité nécessitent généralement une revue du support. Ces formes peuvent s'affaisser, se voiler, se tordre ou présenter un comportement de contact incohérent pendant le frittage.
La compensation du retrait peut-elle résoudre la déformation due au frittage ?
La compensation du retrait aide à prédire et à contrôler le changement dimensionnel, mais elle ne résout pas automatiquement la déformation liée au support. L'affaissement, l'instabilité de contact, les effets de gravité et l'interaction avec le support nécessitent toujours une revue séparée du support. En pratique, la compensation du retrait et le support de frittage doivent être examinés ensemble.
Quand une pièce MIM a-t-elle besoin d'un support personnalisé ?
Un support personnalisé peut être nécessaire lorsque la pièce ne peut pas reposer de manière stable sur une plaque standard, lorsque de longues portées nécessitent un support local, ou lorsque les surfaces cosmétiques et fonctionnelles protégées ne peuvent pas être utilisées comme zones de contact. Le besoin dépend de la géométrie, des tolérances, des exigences de surface, du matériau et du volume de production.
Un support personnalisé augmente-t-il le coût et le délai de fabrication MIM ?
Un support personnalisé peut augmenter le coût et le délai car il peut nécessiter une conception de montage, une validation, un chargement contrôlé, une discipline de manutention et une maintenance de production. Il est généralement évalué en fonction du volume annuel, du risque de planéité, des surfaces protégées et de la possibilité qu'une face de support plus simple ou un support local puisse résoudre le problème.
Les supports de frittage MIM peuvent-ils garantir la planéité ?
Les supports de frittage peuvent réduire les risques de planéité et de déformation, mais la planéité finale dépend également de la géométrie de la pièce, du matériau, du comportement au frittage, de l'objectif de tolérance, de la méthode d'inspection et des résultats de validation. Une planéité serrée doit être examinée avant l'outillage et peut nécessiter un calibrage, un usinage ou un ajustement de tolérance.
Comment les supports de frittage affectent-ils la tolérance de planéité ?
La planéité dépend non seulement de la spécification sur le plan, mais aussi de la manière dont la pièce repose et se rétracte pendant le frittage. Si la face de support est instable ou entre en conflit avec la surface de référence, la pièce peut présenter des déformations, des torsions ou des incohérences d'inspection. Une planéité serrée doit être examinée avant l'outillage.
Que dois-je fournir pour une revue des supports de frittage MIM ?
Fournissez un plan 2D, un fichier CAO 3D, les exigences matérielles, les dimensions critiques, les exigences de planéité ou de rectitude, les notes sur les surfaces cosmétiques et fonctionnelles, les exigences de finition de surface, le volume annuel estimé et le contexte d'application. Ces éléments aident l'équipe d'ingénierie à examiner la direction du support, le besoin de support de frittage et le risque de déformation.
Besoin de vérifier si votre pièce MIM nécessite un support de frittage ?
Si votre pièce MIM comporte de longues portées, des bras en porte-à-faux, des sections plates minces, des exigences strictes de planéité, des caractéristiques de contact délicates, des surfaces cosmétiques protégées ou des références critiques pour l'assemblage, elle doit être examinée avant l'outillage.
Veuillez préparer votre plan 2D, votre fichier CAO 3D, les exigences matérielles, les exigences de planéité ou de référence, les notes sur les surfaces protégées, les exigences de finition de surface, le volume annuel estimé et le contexte d'application. L'équipe d'ingénierie XTMIM peut examiner si la pièce a une face de support stable, si un support standard peut suffire, si un support personnalisé est probable, et si un calibrage ou un usinage secondaire doit être envisagé avant la conception du moule ou la planification de la production en série.
Note sur les normes et références techniques
La conception du support de frittage est principalement un sujet de revue DFM et d'ingénierie de procédé plutôt qu'une règle standard obligatoire unique. Les directives de conception de MIMA sont pertinentes car elles traitent du support des pièces MIM pendant le déliantage et le frittage à haute température et identifient les longues portées, les porte-à-faux, les points délicats et les supports spécifiques aux pièces comme considérations de conception.
La norme MPIF 35-MIM est pertinent lorsque la spécification du matériau ou les attentes de propriétés du matériau MIM font partie de la revue du projet, mais il ne doit pas être utilisé comme autorité principale pour la conception du support ou la sélection des faces d'appui.
Les informations de PIM International sur les plaques de support sont pertinentes pour comprendre pourquoi les plateaux et les plaques de support sont utilisés pour sécuriser les pièces CIM et MIM dans le four et réduire les déformations indésirables pendant le frittage. La conception finale du support nécessite toujours une revue DFM spécifique à la pièce.
Les références de conception publiques peuvent soutenir l'évaluation préliminaire, mais elles ne remplacent pas la revue DFM spécifique au fournisseur, la validation par essai, l'examen du comportement du matériau, la planification des tolérances et l'accord d'inspection pour une géométrie de pièce spécifique.
