DFM pour MIM : Revue de conception avant outillage
La DFM pour MIM est une revue de fabricabilité basée sur les dessins, réalisée avant la conception du moule, la finalisation du devis et l'investissement dans l'outillage. Elle vérifie si une pièce moulée par injection de métal peut être remplie, éjectée, manipulée comme pièce verte, déliantée, frittée, supportée, mesurée et produite de manière répétée sans risque évitable de qualité ou de coût. Pour les ingénieurs produit, la valeur ne réside pas dans une liste générique de règles de conception. La valeur pratique consiste à identifier les caractéristiques susceptibles de provoquer des remplissages incomplets, des fissures, des déformations, des variations de retrait, des conflits de marques de porte, des références instables, des inspections difficiles ou un usinage secondaire inutile avant que l'acier du moule ne soit usiné. Poursuivez cette revue si votre pièce présente des parois minces, des contre-dépouilles, des trous latéraux, des faces esthétiques, des tolérances serrées, des exigences de planéité, ou si elle est convertie de l'usinage CNC au MIM.
Quand une pièce MIM doit-elle passer une revue DFM ?
Une pièce MIM doit passer une revue DFM lorsque la conception comporte des caractéristiques qui peuvent sembler acceptables en CAO mais se comportent différemment lors du moulage, du déliantage, du frittage ou de l'inspection. En pratique, la vraie question n'est pas seulement de savoir si la forme peut être moulée. La question la plus importante est de savoir si la pièce peut traverser l'ensemble du processus MIM avec des dimensions stables, une qualité de surface acceptable, un risque de rendement maîtrisé et une structure de coûts réaliste.
La Metal Injection Molding Association décrit l'adéquation du MIM à travers l'intersection des performances du matériau, de la complexité de la forme, de la quantité de production et du coût de la pièce. Du point de vue de la revue de conception, cela signifie que la géométrie seule ne suffit pas. Une revue utile doit également prendre en compte le comportement du feedstock, l'action du moule, l'emplacement du point d'injection, la résistance de la pièce verte, le support de frittage, le retrait, la stratégie de tolérance et si le volume attendu peut justifier l'outillage.
Pièces nécessitant généralement une revue DFM MIM
- Parois minces combinées à des bossages plus épais, des masses locales ou des transitions de paroi brusques.
- Trous traversants, trous latéraux, fentes, contre-dépouilles, petits crochets ou micro-caractéristiques fragiles.
- Surfaces esthétiques ou visibles par le client où les marques de point d'injection, les lignes de joint ou les marques de support sont inacceptables.
- Surfaces fonctionnelles nécessitant planéité, parallélisme, stabilité positionnelle ou ajustement d'assemblage maîtrisé.
- Tolérances serrées basées sur des références qui peuvent ne pas être fiables si la référence est instable après frittage.
- Grandes surfaces planes, sections en porte-à-faux ou géométrie asymétrique sensible aux déformations lors du frittage.
- Pièces existantes usinées par CNC en cours de reconception pour une production par MIM.
- Pièces nécessitant un usinage post-frittage, un traitement thermique, un polissage, un revêtement, un placage ou une passivation.
Pièces pouvant ne pas être de bons candidats pour le MIM
Une bonne revue DFM doit également identifier les cas où le MIM n'est pas la voie la plus pratique. Une pièce peut nécessiter une reconception ou un autre procédé lorsqu'elle est très grande et géométriquement simple, nécessaire uniquement en très faible quantité annuelle, dépendante de grandes surfaces usinées, ou incapable d'accepter une marque de point d'injection, une ligne de joint, un contact de support, un ajustement de tolérance ou une marque d'opération secondaire.
Le tableau ci-dessous traduit les signaux de conception courants en actions de revue technique pratiques avant l'outillage.
| Signal de conception | Ce qu'il signifie dans la revue DFM | Action technique possible |
|---|---|---|
| Paroi mince reliée à un bossage épais | Risque de déformation lors du remplissage, du déliantage et du frittage. | Examiner la transition de paroi, le noyautage, la masse locale et la stratégie de support. |
| Trou latéral ou contre-dépouille | Action du moule, noyau, conception du coulisseau et risque de fragilité de la pièce verte. | Examiner le mouvement de l'outillage, la direction de démoulage et si un usinage ultérieur est plus stable. |
| Surface critique près d'une zone de porte potentielle | Marque de porte, dommage d'éjection et risque de finition de surface. | Déplacer la porte vers une zone non fonctionnelle ou moins visible si possible. |
| Grande surface plane non supportée | Support de frittage, marque de support et risque de planéité. | Définir la surface de support avant l'outillage et confirmer si le contact de support est acceptable. |
| Tolérance de position serrée | Le contrôle à l'état fritté peut être instable sans référence et plan d'inspection. | Réviser la référence, la méthode d'inspection, la surépaisseur d'usinage et le plan de validation d'essai. |
| Conversion CNC vers MIM | La conception peut encore refléter une logique d'usinage plutôt qu'une logique de production MIM. | Reconception pour l'intégration des fonctionnalités MIM, le contrôle du retrait et la réduction de l'usinage secondaire. |
Pour des principes géométriques détaillés, consultez Revue de conception de pièce MIM, examen des risques d'épaisseur de paroi, et examen des tolérances à l'état fritté et usiné. Cette page se concentre sur la manière dont ces problèmes de conception sont examinés ensemble avant l'outillage.
Quelles informations doivent être préparées pour une revue DFM MIM utile ?
Une revue DFM MIM utile dépend de plus qu'un modèle 3D. Un fichier CAO montre la forme, mais n'explique pas toujours la fonction, les dimensions critiques, les priorités d'inspection, les attentes esthétiques, la charge d'application, le volume annuel ou les opérations secondaires acceptables. L'absence d'informations sur le projet conduit souvent à des retours vagues, à des hypothèses trop prudentes ou à un devis qui ne reflète pas le risque réel de production.
Dessin et entrées CAO
Avant de demander une revue DFM, préparez les informations suivantes :
- Dessin 2D avec dimensions, tolérances, références et notes techniques.
- Fichier CAO 3D dans un format d'ingénierie utilisable.
- Nuance de matériau ou propriété mécanique, de corrosion, magnétique ou d'usure cible.
- Dimensions critiques pour la fonction et exigences d'ajustement d'assemblage.
- Finition de surface, notes sur les surfaces esthétiques, exigences de traitement thermique ou de revêtement.
- Volume annuel estimé ou plage de quantité de production.
- Environnement d'application, incluant charge, usure, corrosion, température ou pièces en contact.
- Procédé de fabrication actuel si la pièce est convertie depuis l'usinage CNC, le moulage, l'emboutissage ou l'assemblage.
Ce que les ingénieurs ne peuvent pas juger à partir d'un seul dessin
Une erreur courante consiste à supposer que chaque cote sur un dessin a la même importance fonctionnelle. En production, c'est rarement le cas. Certaines cotes contrôlent l'assemblage, d'autres ne définissent que l'apparence, et d'autres encore sont des cotes de référence qui ne devraient pas guider les décisions d'outillage ou d'usinage.
Surfaces esthétiques, direction d'assemblage, méthode d'inspection, trous critiques, références fonctionnelles, interfaces avec les pièces en contact et acceptabilité de l'usinage après frittage.
Le concept d'outillage, l'emplacement du point d'injection, le support de frittage, la stratégie de tolérance et le plan d'opérations secondaires peuvent reposer sur des hypothèses erronées.
Le tableau ci-dessous montre pourquoi chaque élément de la demande de devis affecte la qualité de l'analyse DFM et la précision du devis.
| Informations requises | Pourquoi c'est important pour la DFM en MIM |
|---|---|
| Plan 2D | Définit les tolérances, les références, les notes de dessin et l'intention d'inspection. |
| Fichier CAO 3D | Aide à évaluer la géométrie, la direction de démoulage, l'action de l'outillage, la masse locale et les interactions entre les caractéristiques. |
| Exigence de matériau | Affecte le retrait de frittage, la résistance, la résistance à la corrosion, le traitement thermique, la finition et le processus de fabrication. |
| Dimensions critiques | Sépare les exigences fonctionnelles de la géométrie non critique et évite de surcontrôler chaque caractéristique. |
| Exigences de surface | Contrôle l'emplacement du point d'injection, la position de la ligne de joint, le contact des supports, les décisions de polissage et de revêtement. |
| Volume annuel | Aide à juger si le coût de l'outillage MIM et l'effort de validation technique sont justifiés. |
| Contexte de l'application | Explique les conditions de charge, d'usure, de température, de corrosion, d'assemblage et d'utilisation sur le terrain. |
| Exigences relatives aux opérations secondaires | Influence la surépaisseur d'usinage, le plan de référence, le coût, le délai et la séquence d'inspection. |
Pour la préparation du projet, utilisez le Liste de contrôle de conception DFM MIM, la Liste de contrôle des tolérances et du retrait de frittage MIM, ou le Guide de préparation de devis MIM.
Comment les ingénieurs analysent la géométrie des pièces avant l'outillage MIM
L'analyse de la géométrie est la première étape majeure de la DFM MIM, mais elle ne doit pas être traitée comme une simple question “ cette forme peut-elle être moulée ? ”. Une pièce peut être moulable mais présenter des risques lors de l'éjection de la pièce verte, du dégagement, du déliantage, du frittage ou de l'inspection finale. Avant l'outillage, la question clé est de savoir si la combinaison complète des caractéristiques peut survivre au processus et toujours répondre à l'intention du dessin.
Géométrie globale et combinaison de caractéristiques
Le MIM est souvent intéressant lorsqu'une petite pièce métallique combine plusieurs caractéristiques complexes en un seul composant. Cependant, la revue DFM doit évaluer la combinaison des caractéristiques, et non chaque caractéristique isolément. Un bras mince, un trou traversant, une face esthétique et un datum serré peuvent chacun être gérables séparément. Lorsqu'ils sont combinés dans une même pièce, ils peuvent créer une complexité d'outillage, un déséquilibre de remplissage, des limitations de support au frittage et une instabilité d'inspection.
Transition de paroi, masse locale et zones fragiles
L'épaisseur de paroi n'est pas seulement un problème de remplissage. Une masse de paroi inégale peut affecter le déliantage, le retrait de frittage et la distorsion. Des bossages locaux épais peuvent retenir le liant différemment des sections minces. Les caractéristiques minces non supportées peuvent se déformer lors de l'éjection ou du chargement sur plateau avant le frittage.
D'un point de vue DFM, les ingénieurs doivent vérifier les transitions épais-mince, les bossages lourds reliés à des parois minces, les angles internes vifs, les nervures ou bras longs non supportés, et les zones où la masse locale peut ralentir le déliantage. Les règles détaillées de conception des parois relèvent de la examen des risques d'épaisseur de paroi page.
Trous, fentes, contre-dépouilles et mouvement d'outillage
Les trous, fentes et contre-dépouilles ne sont pas automatiquement bons ou mauvais. Leur fabricabilité dépend de la direction, de la taille, de l'emplacement, de la profondeur, du support de paroi, de l'accès de l'outillage et du fait que la caractéristique crée ou non une zone de pièce verte fragile.
La revue DFM doit vérifier si un trou peut être formé avec une broche droite, si une action latérale ou un insert est nécessaire, si une fente crée un risque de bavure ou de casse, et si une contre-dépouille est justifiée par la fonction. Des conseils détaillés spécifiques aux caractéristiques relèvent de la faisabilité des trous, fentes et contre-dépouilles page.
Comment la DFM relie la conception de la pièce au moule, à la porte et à la manipulation de la pièce verte
Un dessin MIM ne peut être séparé de l'outillage. Une fois la conception du moule fixée, de nombreuses décisions de coût, de qualité et de surface deviennent difficiles à modifier. C'est pourquoi la revue DFM doit avoir lieu avant l'approbation du concept du moule, et non après que les premiers échantillons révèlent des risques évitables.
Complexité de l'outillage avant la fixation de la conception du moule
La revue de conception du moule doit prendre en compte l'emplacement de la ligne de joint, les besoins en coulisseaux ou éjecteurs, la stratégie des inserts et des noyaux, la direction d'éjection, la surface de contact des éjecteurs, les surfaces sensibles aux bavures, les risques de maintenance de l'outillage et les coûts évitables du moule.
Une pièce avec plusieurs caractéristiques latérales peut encore être réalisable par MIM, mais chaque coulisseau, insert ou noyau difficile augmente le risque technique. La question de la DFM n'est pas simplement “ pouvons-nous mouler cela ? ” mais “ ce concept d'outillage supporte-t-il une production stable au volume et au niveau de qualité attendus ? ” Pour des conseils plus approfondis sur la structure de l'outillage, consultez Impact de la conception du moule MIM.
Emplacement du point d'injection, chemin d'écoulement et surfaces protégées
La conception du point d'injection affecte à la fois la fabrication et la qualité côté client. Un point d'injection placé sur une surface fonctionnelle ou esthétique peut créer des marques d'enlèvement, une distorsion locale ou des coûts de finition. Un mauvais chemin d'écoulement peut augmenter les pièces incomplètes, les lignes de soudure, les variations de densité ou l'instabilité dimensionnelle.
Lors de la revue DFM, les ingénieurs doivent identifier les surfaces fonctionnelles protégées, les surfaces esthétiques, la tolérance possible de la marque d'injection, la longueur d'écoulement, l'équilibrage du remplissage, la méthode de dégagement et si l'enlèvement du point d'injection affecte les dimensions ou l'apparence. Pour une stratégie détaillée du point d'injection, consultez Revue de l'emplacement du point d'injection et du chemin d'écoulement.
Risque de manipulation des pièces vertes après moulage
La pièce verte n'est pas encore en métal final. Avant le déliantage et le frittage, elle est plus fragile que le composant fritté. Les bras fins, les broches non supportées, les petits crochets et les détails pointus peuvent survivre au remplissage du moule mais se casser lors de l'éjection, de l'ébarbage, de l'inspection ou du chargement sur plateau.
La DFM doit donc prendre en compte la manutention, et non seulement le remplissage du moule. Une conception qui semble fabricable dans un logiciel de CAO peut encore nécessiter un renforcement des caractéristiques, des modifications de surface d'appui, un repositionnement du point d'injection ou une stratégie de manutention.
Comment la DFM évalue le déliantage, le support de frittage et le risque de retrait
Une pièce qui peut être moulée par injection peut encore échouer à la revue DFM si le risque de déliantage ou de frittage n'est pas maîtrisé. La DFM MIM doit tenir compte de l'ensemble du processus : moulage du feedstock, élimination du liant, retrait de frittage, stratégie de support et vérification dimensionnelle.
Le déliantage et le frittage font partie de la DFM, pas seulement du contrôle de processus
Le déliantage élimine le liant de la pièce verte moulée avant le frittage. Si la pièce présente des sections locales épaisses, des chemins de liant piégés, des transitions brusques ou des caractéristiques non supportées, le risque peut ne pas apparaître lors du moulage mais se manifester plus tard sous forme de fissuration, de déformation ou de dimensions finales incohérentes.
MIMA décrit la route MIM comme la préparation du feedstock, le moulage, l'élimination du liant et le frittage. Elle identifie également la pièce moulée comme une pièce verte et la pièce après déliantage comme une pièce brune avant le frittage final. Cette séquence de processus explique pourquoi la DFM MIM doit évaluer plus que le remplissage du moule.
Support de frittage et risque de planéité
Le support de frittage est un problème de conception, pas seulement un problème de four. Les grandes surfaces planes, les porte-à-faux, les géométries asymétriques, les sections longues et minces et les pièces avec des zones de contact instables peuvent se déformer si la stratégie de support n'est pas prise en compte avant l'outillage.
La revue DFM doit identifier quelle surface peut entrer en contact avec un support, si les marques de support sont acceptables, si une surface critique doit éviter le contact avec le support, et si la planéité ou la rectitude dépend de l'orientation du support. La stratégie de support détaillée relève de la support de frittage et risque de planéité page.
Compensation du retrait et prédiction des dimensions critiques
Les pièces MIM subissent un retrait important lors du frittage. La compensation de l'outillage doit prendre en compte le système de matériau, le comportement du feedstock, la géométrie, l'épaisseur de section, le processus du four, l'orientation du support et le datum de mesure. La revue doit séparer les dimensions qui peuvent être contrôlées à l'état fritté de celles qui peuvent nécessiter un usinage ou une stratégie d'inspection plus stricte.
La DFM ne doit pas promettre que chaque dimension critique peut être maintenue directement après le frittage. Elle doit plutôt définir où se situe le risque de retrait et comment l'outillage, le processus et la planification de l'inspection doivent le gérer. Pour des conseils plus approfondis, consultez compensation du retrait avant l'outillage et comment le feedstock affecte la qualité des pièces MIM.
Comment la DFM définit la tolérance, le datum, l'inspection et la stratégie des opérations secondaires
La revue des tolérances est l'une des parties les plus importantes de la DFM MIM. Le problème n'est pas de savoir si le MIM peut produire des pièces métalliques de précision. Le problème est de savoir quelles dimensions doivent être contrôlées par le processus MIM, lesquelles doivent être ajustées par la compensation de l'outillage, lesquelles doivent être mesurées à partir de datums stables, et lesquelles peuvent nécessiter un usinage secondaire.
Tolérance à l'état fritté vs tolérance après usinage
Les dimensions brutes de frittage sont contrôlées par l'outillage, le feedstock, le comportement au retrait, le support de frittage et la constance du procédé. Les dimensions usinées sont contrôlées après frittage par des opérations telles que le perçage, l'alésage, le taraudage, la rectification, le fraisage ou le rodage.
La DFM doit classer les cotes du dessin en cotes critiques pour la fonction, cotes d'ajustement d'assemblage, cotes esthétiques, cotes de référence, cotes adaptées au contrôle brut de frittage, cotes nécessitant une surépaisseur d'usinage et cotes nécessitant une clarification d'inspection. Une erreur courante consiste à appliquer une tolérance serrée à chaque caractéristique. Cela peut augmenter la complexité de l'outillage, le coût d'inspection et l'usinage secondaire sans améliorer la fonction réelle de la pièce. Pour une stratégie de tolérance détaillée, utilisez le examen des tolérances à l'état fritté et usiné page.
Planification des références et de l'inspection
Les références doivent être fabricables et mesurables. Si le dessin utilise une caractéristique petite, flexible, non supportée ou sensible à la déformation comme référence, l'inspection peut devenir instable même si la pièce peut être produite.
La revue DFM doit vérifier si les références sont stables après frittage, si les surfaces d'inspection sont accessibles, si le contact du support affecte la surface de référence, si les surfaces usinées doivent devenir les références d'inspection finales, et si les exigences esthétiques et fonctionnelles sont clairement séparées.
Les opérations secondaires doivent être planifiées, pas ajoutées tardivement
Les opérations secondaires peuvent être utiles, mais elles doivent être planifiées tôt. Les décisions d'usinage tardives peuvent créer des défis de montage, des conflits de références, des coûts supplémentaires et des délais plus longs. Les points de revue courants incluent la surépaisseur d'usinage, l'alésage ou le taraudage de trous, la rectification de surfaces critiques, la déformation due au traitement thermique, le polissage, l'accumulation de placage et l'inspection finale après finition.
Pour les décisions liées aux coûts, consultez Conception MIM pour le coût et comment les dimensions des pièces affectent la qualité finale des pièces MIM.
Comment les décisions DFM affectent les coûts sans sur-concevoir la pièce
La DFM affecte les coûts car le risque de fabrication devient un coût dans l'outillage, l'inspection, les opérations secondaires, les pertes de rendement, les corrections d'essais et le contrôle de production. Cependant, la DFM ne doit pas simplement rendre la pièce plus facile en supprimant toute caractéristique utile. L'objectif est de protéger la fonction tout en évitant les difficultés de fabrication inutiles.
Le tableau ci-dessous présente les facteurs de coût courants identifiés lors de la revue DFM MIM et comment les ingénieurs peuvent réduire les coûts évitables sans affaiblir la fonction de la pièce.
| Constat DFM | Pourquoi cela augmente le coût | Action de révision possible |
|---|---|---|
| Tolérances non fonctionnelles excessivement serrées | Plus de contrôles, d'usinage et de contrôle de processus. | Assouplir ou reclasser les dimensions non critiques. |
| Exigence de tiroir ou d'insert complexe | Coût de moule plus élevé et risque de maintenance accru. | Rediriger la fonctionnalité ou simplifier la contre-dépouille lorsque la fonction le permet. |
| Empreinte de porte sur surface protégée | Risque de finition supplémentaire ou de rejet. | Déplacer la porte vers une surface non fonctionnelle ou réviser la priorité de la surface protégée. |
| Mauvaise surface de support pour le frittage | Risque de correction de planéité, de contrôle des marques de support et de rendement. | Ajouter ou définir un contact de support acceptable avant l'outillage. |
| Nombreuses zones d'usinage post-frittage | Temps de cycle plus long, plus de montages et coût unitaire plus élevé. | Limiter l'usinage aux dimensions réellement critiques pour la fonction. |
| Spécification de matériau excessive | Coût plus élevé du matériau, du traitement thermique ou de la finition. | Examiner les exigences réelles en matière de mécanique, de corrosion, de magnétisme ou d'usure. |
La DFM peut réduire les coûts lorsqu'elle simplifie le mouvement de l'outillage, réduit les opérations secondaires inutiles, sépare les dimensions critiques et non critiques, protège uniquement les surfaces réellement fonctionnelles ou esthétiques, améliore le support de frittage, réduit les boucles de correction d'essai et aligne le choix du matériau sur les conditions réelles d'application.
Matrice de revue DFM MIM avant l'outillage
Cette matrice est au cœur d'une revue DFM MIM pratique. Elle aide les ingénieurs de conception à identifier les risques à résoudre avant la conception du moule et les sujets à examiner plus en détail sur les pages de conception dédiées.
Le tableau ci-dessous présente les principaux domaines de revue DFM, leurs risques de fabrication et les guides détaillés associés dans ce groupe de conception MIM.
| Domaine d'examen | Ce que les ingénieurs vérifient | Risque de fabrication | Résultat attendu de la DFM | Guide détaillé connexe |
|---|---|---|---|---|
| Géométrie de la pièce | Combinaison de caractéristiques, sections minces, angles vifs, zones fragiles. | Problème de remplissage, fissuration, endommagement de la pièce verte. | Confirmer si la géométrie est prête pour l'outillage ou nécessite une refonte. | Conception de pièces MIM |
| Épaisseur de paroi | Transition épais-mince, masse locale, zones minces non supportées. | Problème de déliantage, gauchissement, variation de retrait. | Identifier les transitions de paroi nécessitant un amincissement, un évidement ou une planification de support. | Conception de l'épaisseur de paroi |
| Trous, fentes et contre-dépouilles | Direction du noyau, action latérale, démoulage, risque de bavure. | Complexité de l'outillage, rupture de caractéristiques, désalignement. | Décider si les caractéristiques sont moulées, redessinées ou usinées après frittage. | Trous, fentes et contre-dépouilles |
| Concept du moule | Ligne de joint, coulisseaux, inserts, éjection, accès outillage. | Coût du moule, bavure, marques de surface, risque de maintenance. | Définir la complexité de l'outillage et les risques de surface avant approbation du moule. | Conception du moule MIM |
| Conception du point d'injection | Trace de point d'injection, chemin d'écoulement, dégagement, surfaces protégées. | Piqûre, défaut esthétique, dommage local. | Confirmer les zones d'injection acceptables et éviter tout conflit fonctionnel ou esthétique. | Conception du point d'injection |
| Manutention des pièces vertes | Éjection, ébavurage, dégagement, chargement en plateau, caractéristiques fragiles. | Casse, déformation, dommage caché. | Signalez les zones fragiles nécessitant un support, un ajustement de forme ou un contrôle de manipulation. | Revue de qualité du moulage par injection |
| Déliantage | Sections épaisses, chemin d'évacuation du liant, risque de fissuration. | Défaut interne, déformation, instabilité du procédé. | Identifiez les risques de masse locale et d'évacuation du liant avant l'essai d'échantillonnage. | Qualité du déliantage et du frittage |
| Support de frittage | Surface de support, contact avec le support, porte-à-faux, planéité. | Déformation, perte de planéité, marques de support. | Définissez la surface de support, l'acceptation des marques de support et le risque de planéité. | Support de frittage |
| Retrait de frittage | Dimensions critiques, échelle du moule, correction d'essai. | Dérive dimensionnelle, retard de correction d'outillage. | Séparez les dimensions brutes de frittage de celles nécessitant une correction ou un usinage. | Compensation du retrait |
| Tolérance et référence | Dimensions fonctionnelles, références de contrôle, accès de mesure. | Surcoût, contrôle instable, risque de rebut. | Clarifiez la priorité des tolérances, la stabilité des références et la méthode de contrôle. | Tolérances MIM |
| Opérations secondaires | Surépaisseur d'usinage, finition, traitement thermique, revêtement. | Augmentation des coûts, conflit de références, impact sur les délais. | Planifiez la séquence d'usinage, de finition, de traitement thermique et de contrôle final. | Conception pour le coût |

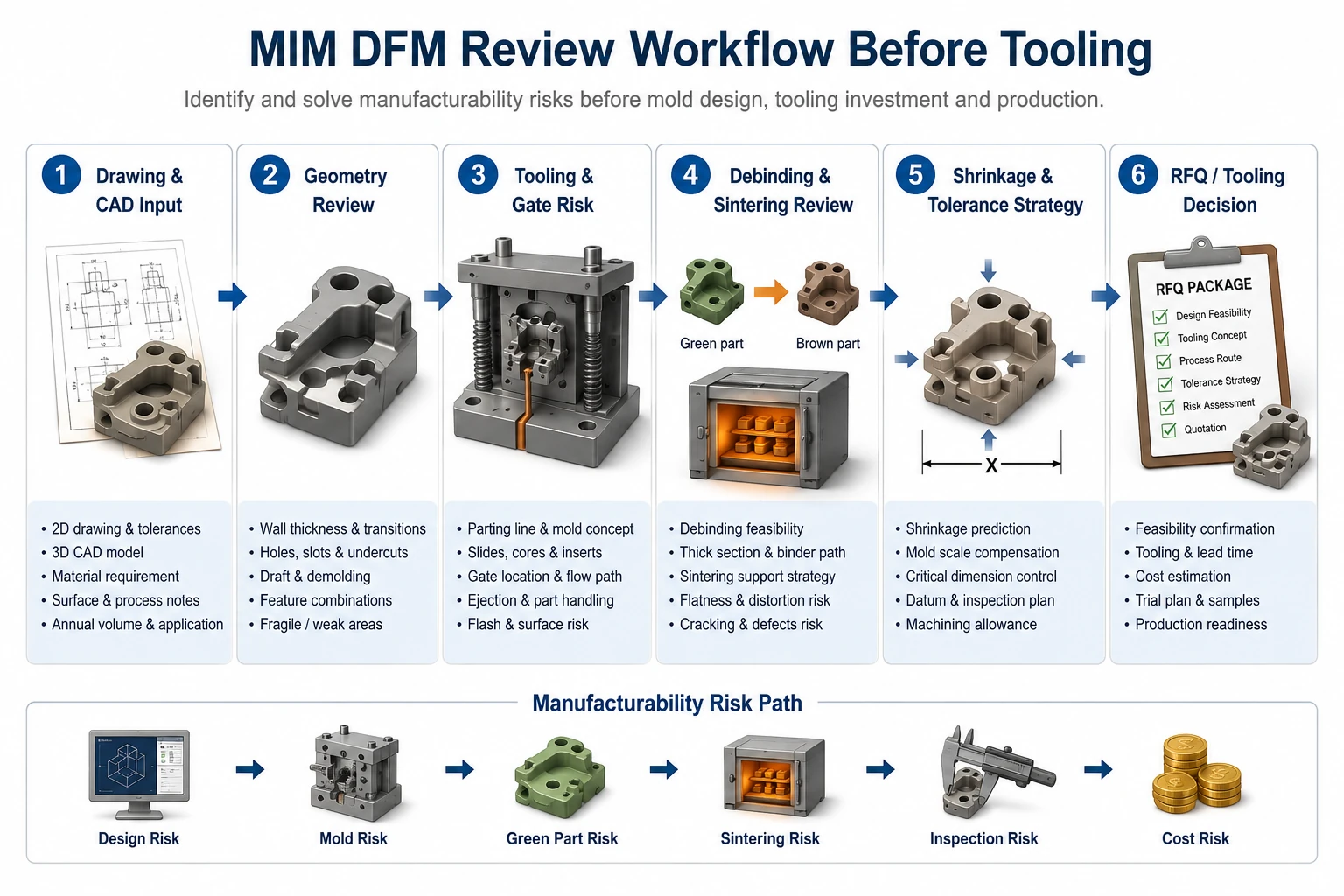

Processus de revue DFM : de l'examen du dessin à la décision d'outillage
Une revue DFM MIM solide doit suivre un flux de travail structuré. Sans flux de travail, les retours de conception peuvent devenir dispersés et difficiles à mettre en œuvre.
Examiner les dessins, les fichiers CAO, les exigences de matériau, les tolérances, les exigences de surface, le contexte d'application et le volume prévu.
Analyser la géométrie, les transitions de paroi, les trous, les contre-dépouilles, les points d'injection, la manipulation des pièces vertes, le déliantage, le support de frittage, le retrait et la stabilité des références.
Séparer les risques en éléments : à modifier obligatoirement, gérés par l'outillage, gérés par le procédé, nécessitant une opération secondaire, nécessitant une confirmation client et à valider par essai.
Aligner le concept du moule, la stratégie d'injection, la surépaisseur d'usinage, le plan d'inspection, le chemin matière, la finition et les hypothèses de coût.
Planifier la validation d'échantillons pour le retrait de frittage, la planéité, la qualité des caractéristiques, l'état de surface, la stabilité des mesures et les besoins de correction.
Confirmer si la pièce est prête pour l'outillage, nécessite une refonte, nécessite des opérations secondaires, ou doit être comparée à un autre procédé.
Scénario de champ composite : une pièce qui semble moulable mais échoue à la revue DFM
Scénario de champ composite pour la formation en ingénierie. Un petit connecteur métallique semblait adapté au MIM en raison de sa géométrie complexe, de plusieurs caractéristiques intégrées et du potentiel de réduction du temps d'usinage CNC. La pièce comprenait une grande surface plane, deux petits trous latéraux, une section mince en porte-à-faux et un trou d'assemblage critique.
La logique du cas ci-dessous explique pourquoi “ moulable en CAO ” n'est pas la même chose que “ prêt pour l'outillage MIM ”.”
| Point du cas | Interprétation technique |
|---|---|
| Quel problème est survenu | La géométrie finale semblait moulable, et chaque caractéristique paraissait réalisable lorsqu'elle était examinée séparément. |
| Pourquoi cela s'est produit | Le dessin a été créé avec une approche de forme finale et n'a pas pleinement pris en compte la résistance de la pièce verte, la position du point d'injection, le support de frittage ou la stabilité des références d'inspection. |
| Quelle était la cause réelle du système | Le risque combiné provenait d'une section mince non supportée, d'un trou critique près d'une zone sensible au retrait, d'une grande surface plane nécessitant un support et d'une stratégie de référence peu claire. |
| Comment cela a été corrigé | La surface de support a été redéfinie, le point d'injection a été éloigné de la face fonctionnelle, la stratégie de tolérance du trou a été séparée en options frittées et usinées, et le schéma de référence a été clarifié. |
| Comment éviter la récidive | N'approuvez pas un dessin MIM uniquement parce que la géométrie finale semble moulable. Examinez l'outillage, le support, le retrait, la tolérance et l'inspection ensemble avant la conception du moule. |
Liste de contrôle DFM MIM avant la demande de devis
Utilisez cette liste de contrôle avant de demander un devis ou une revue d'outillage. Elle aide l'équipe d'ingénierie à identifier les risques de fabrication plus tôt et à fournir des retours plus utiles.
La liste de contrôle ci-dessous aide les acheteurs et les ingénieurs à préparer les informations minimales du projet nécessaires à une revue DFM MIM pratique.
| Élément de la liste de contrôle | Confirmer avant la demande de devis |
|---|---|
| Dessin 2D disponible | Oui / Non |
| Fichier CAO 3D disponible | Oui / Non |
| Nuance de matériau ou propriété cible définie | Oui / Non |
| Dimensions critiques marquées | Oui / Non |
| Référence et méthode d'inspection claires | Oui / Non |
| Surfaces esthétiques identifiées | Oui / Non |
| Restrictions de marque de porte définies | Oui / Non |
| Exigence de planéité ou de rectitude spécifiée | Oui / Non |
| Exigence de finition de surface ou de revêtement spécifiée | Oui / Non |
| Exigence de traitement thermique spécifiée | Oui / Non |
| Volume annuel estimé fourni | Oui / Non |
| Problème de procédé actuel ou de coût cible expliqué | Oui / Non |
| Condition de pièce conjuguée ou d'assemblage fournie | Oui / Non |
Pour une revue de projet basée sur une liste de contrôle, utilisez le Liste de contrôle de conception DFM MIM ou le liste de vérification d'aptitude au MIM.
Envoyez votre dessin pour une revue DFM MIM
Utilisez cette revue lorsque votre projet est avant l'approbation du moule, la conversion CNC vers MIM, la correction du premier échantillon ou la planification de production pour une petite pièce métallique complexe à parois minces, contre-dépouilles, tolérances serrées, exigences de planéité, surfaces esthétiques ou besoins d'usinage secondaire.
Veuillez fournir les dessins 2D, fichiers CAO 3D, exigences de matériau, tolérances critiques, besoins de finition de surface, volume annuel estimé et contexte d'application. XTMIM examinera l'adéquation du procédé, le risque d'outillage, l'emplacement du point d'injection, la manipulation de la pièce verte, les risques de déliantage et de frittage, la compensation du retrait, la stratégie de tolérance, les besoins d'opérations secondaires et la faisabilité de l'inspection avant la conception du moule ou la planification de la production.
FAQ sur la DFM pour le MIM
Qu'est-ce que la DFM pour le MIM ?
La DFM pour le MIM est une revue de fabricabilité qui vérifie si une pièce moulée par injection de métal peut être moulée, manipulée, déliantée, frittée, mesurée et produite de manière cohérente avant la finalisation de l'outillage.
Quand la revue DFM doit-elle être effectuée pour une pièce MIM ?
La revue DFM doit être effectuée avant l'approbation de la conception du moule, la finalisation du devis et l'investissement dans l'outillage. Elle est particulièrement importante lorsque la pièce présente des parois minces, des contre-dépouilles, des tolérances serrées, des surfaces critiques, des exigences de planéité ou une conversion à partir d'usinage CNC.
La DFM MIM est-elle la même chose qu'un guide de conception MIM ?
Non. Un guide de conception MIM explique les principes de conception. La DFM MIM applique ces principes à un dessin, un modèle CAO, une exigence de matériau, un plan de tolérance et une attente de production spécifiques.
Quels fichiers sont nécessaires pour une revue DFM MIM ?
Une revue utile nécessite normalement un dessin 2D, un fichier CAO 3D, une exigence de matériau, des dimensions critiques, des exigences de surface, des exigences de finition, un volume annuel estimé et le contexte d'application.
Quel résultat dois-je attendre d'une revue DFM MIM ?
Un examen pratique doit déterminer si la pièce est prête pour l'outillage, nécessite une modification de conception, requiert des opérations secondaires, présente des restrictions de porte ou de support, nécessite une clarification des tolérances, ou doit être validée par une inspection du premier échantillon.
La revue DFM peut-elle confirmer si une tolérance peut être obtenue à l'état fritté ?
La revue DFM peut identifier si une tolérance peut être adaptée à un contrôle à l'état fritté ou si un usinage secondaire est nécessaire. La capacité finale dépend du matériau, de la géométrie, du comportement au retrait, de la stratégie de support, de la méthode d'inspection et de la validation en production.
La revue DFM réduit-elle le coût de l'outillage ?
Elle peut réduire les coûts d'outillage évitables en simplifiant les coulisseaux, les inserts, la stratégie de porte, les surfaces de support, les surépaisseurs d'usinage et les tolérances non critiques. Elle ne réduit pas automatiquement les coûts si la fonction de la pièce nécessite réellement un outillage complexe ou des tolérances serrées.
Une pièce CNC peut-elle être reconçue pour le MIM ?
Oui, mais elle ne doit pas être copiée directement dans l'outillage MIM. La conversion CNC vers MIM doit examiner l'intégration des fonctionnalités, la transition des parois, l'emplacement de la porte, le retrait, la stratégie de référence, la priorité des tolérances, l'usinage secondaire et le volume attendu.
Le passage de la revue DFM garantit-il zéro défaut ?
Non. La revue DFM réduit les risques connus avant l'outillage, mais la validation finale dépend toujours de la qualité de l'outillage, du comportement du feedstock, du contrôle du déliantage et du frittage, de l'inspection des échantillons et de la stabilité du processus de production.
Revue technique, normes et références techniques
La revue DFM MIM doit être basée sur le dessin réel, le modèle CAO, les exigences de matériau, le plan de tolérance et l'environnement d'application. Les normes et les références industrielles peuvent soutenir la spécification des matériaux et la compréhension de la conception, mais elles ne doivent pas remplacer la revue DFM spécifique au fournisseur.
Norme MPIF 35-MIM : Pertinente pour la spécification des matériaux MIM et la référence des propriétés des matériaux. Elle soutient la sélection des matériaux et la discussion sur les matériaux, mais ne doit pas être utilisée comme règle d'approbation universelle pour la géométrie, l'outillage, la tolérance ou la faisabilité de production.
Références de conception et de processus MIMA : Pertinentes pour le contexte de conception, l'adéquation MIM, la préparation du feedstock, le moulage, la manipulation des pièces vertes, le déliantage, le frittage et la revue de conception tenant compte du processus.
Confirmation spécifique au projet : La fabricabilité finale, la capacité de tolérance et la stratégie de production doivent encore être confirmées par la revue du dessin, la revue de la conception du moule, l'inspection des échantillons d'essai et les exigences d'application du client.
Références externes : Normes MPIF, La norme MPIF 35-MIM, MIMA Designing with MIM, Aperçu du procédé MIMA : MIM.
