Guide de conception MIM · Compensation du retrait
Compensation du retrait MIM pour le dimensionnement des moules et le contrôle dimensionnel
La compensation du retrait MIM est la méthode de conception, d'outillage et de validation utilisée pour compenser la réduction dimensionnelle qui se produit lorsqu'une pièce MIM moulée est déliantée et frittée. La cavité du moule est intentionnellement agrandie par rapport aux dimensions finales du dessin, de sorte que la pièce métallique frittée puisse approcher les dimensions requises après densification. Pour les ingénieurs produits, la vraie question n'est pas seulement “ de combien le MIM rétrécit-il ? ” mais si la géométrie de la pièce, le matériau, le feedstock, l'épaisseur de paroi, l'emplacement du point d'injection, le support de frittage et le plan d'inspection permettent un contrôle dimensionnel prévisible avant la libération du moule.
Réponse rapide : La compensation du retrait MIM n'est pas un pourcentage de retrait universel. C'est une boucle contrôlée qui relie la conception de la pièce, les hypothèses de matériau et de feedstock, le dimensionnement du moule, le comportement au déliantage et au frittage, la mesure du premier échantillon et les décisions de correction avant la mise en production.
Que signifie la compensation de retrait dans la conception MIM ?
La compensation de retrait MIM consiste à convertir les dimensions finales requises de la pièce en une taille de cavité de moule agrandie, en fonction de la réduction dimensionnelle attendue lors du déliantage et du frittage. Dans un projet MIM, la pièce métallique finale n'a pas la même taille que la pièce brute moulée. La pièce est d'abord injectée à partir d'un mélange poudre métallique-liant, puis le liant est retiré, et enfin la pièce est frittée jusqu'à ce que la structure fine de la poudre métallique se densifie.

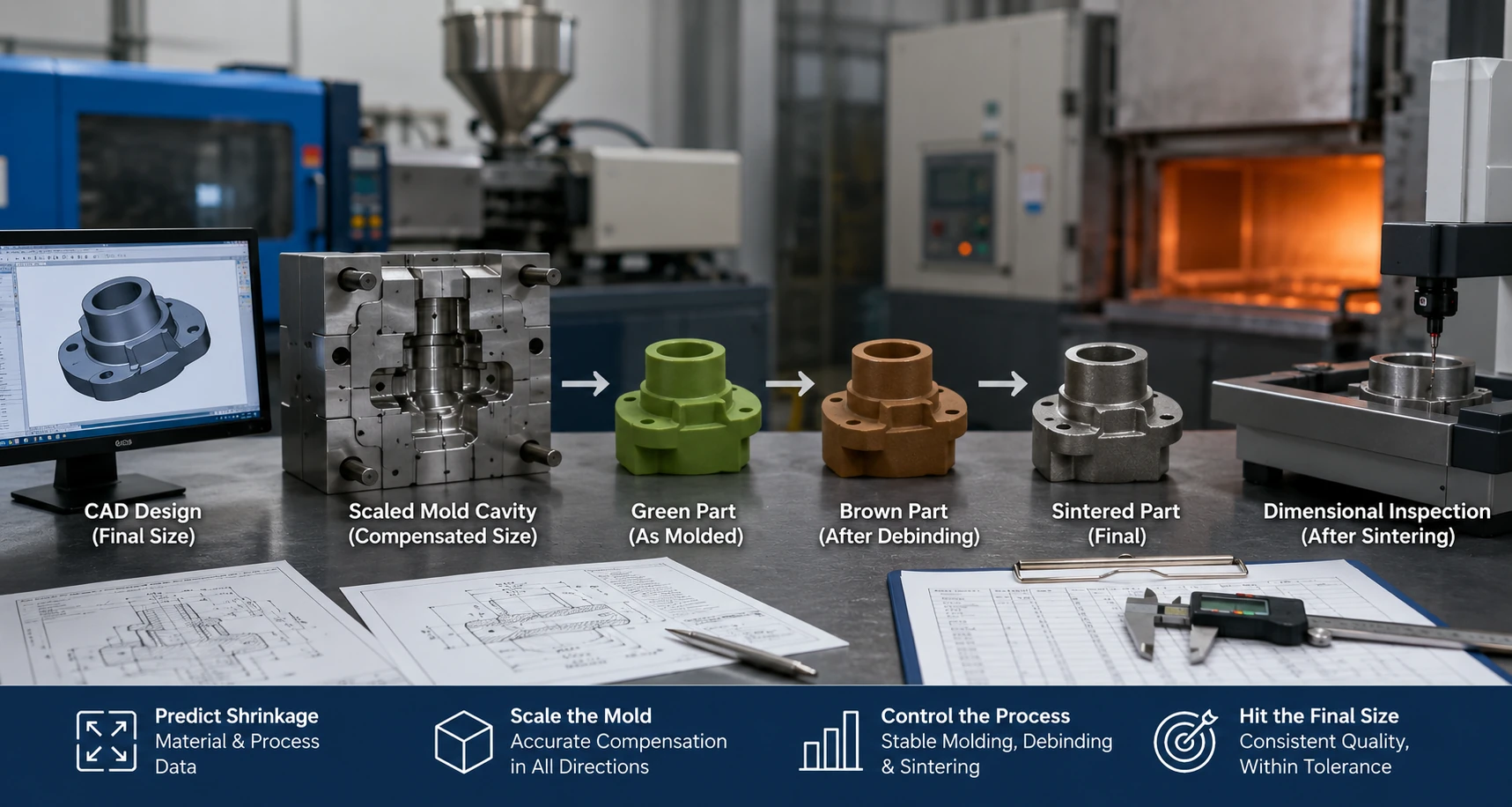

Du point de vue de la revue de conception, trois états dimensionnels doivent être clairement distingués :
| État dimensionnel | Ce que cela signifie | Pourquoi c'est important pour la compensation de retrait |
|---|---|---|
| Taille de la cavité du moule | La cavité d'outillage surdimensionnée utilisée pour former la pièce verte | Celle-ci doit tenir compte du retrait de frittage prévu avant la réalisation de l'outillage. |
| Taille de la pièce verte / brune | La pièce intermédiaire avant le frittage final | Elle est fragile et ne constitue pas l'état d'inspection final. |
| Taille finale après frittage | La pièce après densification et retrait | C'est l'état mesuré par rapport au plan. |
Une erreur courante consiste à traiter la compensation de retrait comme un pourcentage fixe appliqué uniformément à chaque caractéristique. Dans les projets réels, le facteur de retrait nominal n'est que le point de départ. Le fournisseur doit également examiner la géométrie, l'épaisseur locale de paroi, le comportement du matériau, l'équilibre de l'injection et du remplissage, la direction du support, la stratégie de référence et les dimensions critiques pour la fonction. Si une caractéristique contrôle l'assemblage, le coulissement, l'étanchéité, le contact de palier ou l'acceptation esthétique, elle peut nécessiter une revue plus détaillée qu'une dimension extérieure non critique.
Point d'ingénierie : La compensation du retrait peut rapprocher la pièce finale des dimensions cibles, mais elle n'élimine pas toutes les variations de tolérance ni ne corrige à elle seule une géométrie défectueuse. Les caractéristiques serrées peuvent encore nécessiter une meilleure planification des références, des modifications locales de conception, un support de frittage contrôlé, une correction sur le premier échantillon ou un usinage secondaire.
Pourquoi les pièces MIM rétrécissent-elles lors du déliantage et du frittage ?
Le MIM utilise de la poudre métallique fine mélangée à un liant pour créer un feedstock injectable. Lors du moulage par injection, ce feedstock remplit la cavité et forme une pièce verte. Lors du déliantage, une grande partie du liant est retirée et la pièce devient une pièce brune poreuse. Lors du frittage, les particules de poudre se lient et se densifient, réduisant le volume des pores et provoquant le retrait de la pièce.
Ce retrait est normal. Il n'est pas automatiquement un défaut. Le problème pratique de conception est de savoir si le retrait est planifié, compensé, mesuré et corrigé avec un processus d'ingénierie stable. La manipulation des pièces vertes, la stabilité du déliantage, le contact avec les supports, le chargement du four et le choix des références d'inspection peuvent tous influencer si la pièce frittée finale est dimensionnellement utilisable.
Le retrait est attendu. L'erreur dimensionnelle non contrôlée est le risque. Un projet MIM bien planifié ne cherche pas à éliminer le retrait ; il tient compte du retrait en confirmant le choix du matériau, la stabilité du feedstock, la géométrie de la pièce, le facteur d'échelle du moule, le support de frittage et la méthode d'inspection avant de prendre les décisions finales sur l'outillage.
Les ressources publiques de l'industrie de MIMA et EPMA expliquent que le MIM implique un retrait significatif lors du frittage et que ce retrait doit être contrôlé dans le cadre du processus. Pour une décision au niveau du projet, ces références doivent être combinées avec une revue DFM basée sur le dessin et une validation spécifique au fournisseur.
Pourquoi le retrait de frittage MIM est-il prévisible mais pas toujours uniforme ?
Le retrait de frittage MIM peut être prévisible dans un processus contrôlé, mais cela ne signifie pas que chaque caractéristique rétrécit exactement de la même manière. De nombreux problèmes dimensionnels proviennent de variations locales du retrait ou de distorsions, et non d'un échec complet du facteur de retrait global.
| Facteur | Comment cela affecte le retrait | Préoccupation de la revue de conception | Lecture suivante suggérée |
|---|---|---|---|
| Matériau et feedstock | Différents systèmes poudre-liant peuvent avoir un retrait différent. | Confirmer le matériau avant de fixer les hypothèses de dimensionnement du moule. | Sélection du matériau et qualité des pièces MIM |
| Densité à vert | Un remplissage ou un tassement irrégulier peut créer des variations locales de retrait. | Examiner la stabilité du moulage par injection et l'emplacement du point d'injection. | Qualité du moulage par injection |
| Épaisseur de paroi | Les zones épaisses et minces peuvent se densifier et se déformer différemment. | Éviter les transitions brusques d'épaisseur à mince et la concentration de masse non contrôlée. | Conception de l'épaisseur de paroi |
| Porte d'injection et chemin d'écoulement | Un déséquilibre d'écoulement peut affecter la densité locale de la pièce verte. | Examinez les dimensions critiques près des zones sensibles à l'écoulement. | la conception du point d'injection MIM |
| Support de frittage | Le contact, la gravité, le frottement et la direction du support affectent la stabilité de la forme. | Examinez la planéité, les grandes portées, les zones non supportées et les surfaces de contact. | Conception du support de frittage |
| Trous et fentes | La géométrie locale peut se déplacer, s'ovaliser ou se déformer. | Examinez la stratégie des noyaux, la distance entre les trous, la transition de paroi et la position du datum. | Trous, fentes et contre-dépouilles |
Le guide de conception MIMA explique comment les variations d'épaisseur de paroi peuvent contribuer à la distorsion, aux contraintes internes, aux fissures, aux retassures et au retrait non uniforme. C'est pourquoi la compensation du retrait doit être examinée dans le cadre de la conception de la pièce, et pas seulement comme un calcul d'outillage.
En production, la question n'est généralement pas “ cette pièce rétrécit-elle ? ” mais “ cette géométrie permet-elle un retrait stable, reproductible et mesurable ? ” Cette question doit être résolue avant d'usiner l'acier du moule, surtout lorsque la pièce comporte des parois minces, des micro-caractéristiques, des contre-dépouilles, des petits trous ou des surfaces critiques pour l'assemblage.
Quels éléments du dessin nécessitent une revue de compensation du retrait avant l'outillage ?
Toutes les cotes d'un dessin n'ont pas la même importance fonctionnelle. La revue de compensation du retrait doit se concentrer d'abord sur les cotes critiques pour la fonction et les caractéristiques pouvant affecter l'assemblage, le mouvement, l'étanchéité, le positionnement, la planéité ou l'acceptation visuelle.
Dimensions critiques pour l'assemblage
Toute cote qui contrôle l'ajustement, l'alignement, le mouvement, le verrouillage, le coulissement ou la fixation doit être clairement marquée. Si toutes les tolérances sont traitées de manière égale, l'équipe d'ingénierie peut consacrer des efforts à contrôler des cotes qui n'affectent pas la fonction tout en manquant celles qui déterminent le succès de l'assemblage.
Positions de trous et entraxes
Le MIM peut produire des petits trous, des fentes et des caractéristiques complexes, mais la position des trous et la distance entre les centres doivent être examinées attentivement lorsque les trous sont proches de sections épaisses, de nervures, de bossages, de zones sensibles au point d'injection ou de portées non supportées.
Surfaces liées à la planéité et au support
Les surfaces planes peuvent être sensibles au support de frittage, au frottement, à la gravité et aux variations d'épaisseur de paroi. Une surface qui semble simple en CAO peut se déformer après frittage si elle est longue, fine, large ou mal supportée.
Zones de glissement, d'étanchéité, de roulement et cosmétiques
Les surfaces fonctionnelles peuvent nécessiter un contrôle dimensionnel plus strict ou un usinage secondaire. Les surfaces cosmétiques peuvent également nécessiter une planification du point d'injection, du support et de la correction afin que la correction du retrait ne crée pas de défauts visibles.
Liste de contrôle pour l'examen des dimensions critiques
Cette liste de contrôle aide les ingénieurs à décider quelles caractéristiques du dessin doivent être mises en évidence avant de verrouiller les hypothèses de correction d'échelle du moule.
| Question de revue | Pourquoi c'est important |
|---|---|
| Les dimensions critiques pour l'assemblage sont-elles clairement indiquées ? | Empêche le contrôle excessif des dimensions non critiques et le sous-examen des dimensions fonctionnelles. |
| Les références sont-elles définies sur des surfaces stables ? | Rend significatif le retour d'information sur les mesures du premier échantillon. |
| Les tolérances serrées sont-elles limitées aux zones fonctionnelles ? | Réduit les corrections d'outillage inutiles, la charge d'inspection, les coûts et les risques de délai. |
| Les trous sont-ils proches de sections épaisses ou de nervures ? | Une variation locale du retrait peut affecter la position ou la circularité du trou. |
| Les longues portées ou les zones planes sont-elles non supportées ? | La distorsion due au frittage peut être confondue avec une erreur de retrait. |
| Les surfaces cosmétiques et fonctionnelles sont-elles séparées ? | Aide à la planification des points d'injection, des supports et des corrections. |
| Les zones d'usinage secondaire sont-elles identifiées ? | Évite de se fier à la précision brute de frittage lorsque l'usinage est plus réaliste. |
Comment fonctionne la compensation du moule pour le retrait de frittage MIM ?
La compensation du moule commence à partir du dessin final de la pièce et remonte jusqu'à la cavité du moule. La cavité de l'outillage est agrandie en fonction du comportement de retrait attendu du matériau, du feedstock, de la géométrie de la pièce et du procédé. L'objectif est de mouler une pièce verte qui, après déliantage et frittage, atteigne les dimensions finales requises aussi précisément que possible.
Formule de base de compensation du moule
Pour une discussion préliminaire de conception, une formule de compensation linéaire simple peut expliquer la logique de surdimensionnement du moule :
Dimension de la cavité du moule = dimension cible finale ÷ (1 − fraction de retrait linéaire attendue)
Par exemple, si la dimension cible finale est de 10,00 mm et que le retrait linéaire supposé est de 15 %, l'estimation initiale de la cavité serait de 10,00 ÷ 0,85 = 11,76 mm. Ce n'est qu'un point de départ technique. La mise à l'échelle réelle du moule doit être confirmée par le matériau, le feedstock, la géométrie, la conception de l'outillage, le comportement au frittage, la mesure du premier échantillon et la validation du processus du fournisseur.
Logique de base de la mise à l'échelle du moule
- L'ingénieur examine les dimensions du dessin final, les références et les caractéristiques critiques pour la fonction.
- Les hypothèses sur le matériau et le feedstock sont confirmées avant de fixer la mise à l'échelle du moule.
- Le comportement de retrait attendu est estimé à partir du matériau, du feedstock, de la géométrie et de l'expérience du processus.
- Les dimensions de la cavité du moule sont agrandies par rapport à la pièce finale.
- Les premiers échantillons frittés sont mesurés par rapport au dessin approuvé.
- Les écarts sont séparés en erreur de retrait global, écart dimensionnel local ou déformation.
- Des corrections d'outillage, de processus, de support, de conception ou d'opérations secondaires sont apportées si nécessaire.
Pourquoi le facteur de retrait nominal n'est que le point de départ
Un facteur de retrait nominal peut guider la mise à l'échelle initiale du moule, mais il ne remplace pas une revue de conception. Si la pièce présente une épaisseur de paroi inégale, une variation locale de densité, des surfaces non supportées ou des tolérances de position serrées, le résultat final peut ne pas suivre parfaitement le facteur nominal.
Pourquoi le moule doit permettre une correction après essai
L'outillage doit être conçu en s'attendant à ce que les premiers échantillons nécessitent une correction basée sur les mesures. En pratique, la correction peut impliquer un ajustement de l'acier, une revue du procédé, une modification du support, un changement de conception ou une surépaisseur d'usinage. Si un fournisseur traite la compensation de retrait comme un nombre fixe sans boucle de rétroaction, le risque du projet est plus élevé.
Comment les premiers échantillons frittés doivent-ils être mesurés et corrigés ?
Les premiers échantillons frittés doivent être mesurés par rapport au plan approuvé, aux références et aux dimensions critiques. Le but n'est pas seulement de confirmer si la pièce est acceptable. Le but est de comprendre quel type d'écart dimensionnel s'est produit et quelle voie de correction est techniquement appropriée.
Séparer l'erreur de retrait global de la distorsion locale
Ce tableau sépare les conditions courantes des premiers échantillons afin que la correction dimensionnelle ne soit pas traitée comme une simple décision de réussite ou d'échec.
| Condition | Signification typique | Réponse technique |
|---|---|---|
| Erreur dimensionnelle globale | L'ensemble de la pièce est généralement surdimensionné ou sous-dimensionné. | Re-vérifier le facteur de retrait, les hypothèses de matériau/feedstock et la compensation d'outillage. |
| Écart dimensionnel local | Une caractéristique ou une zone est hors tolérance. | Examiner l'épaisseur de paroi, l'emplacement du point d'injection/le remplissage, la densité locale et la géométrie de la caractéristique. |
| Déformation ou voilage | La forme, la planéité ou la position est instable. | Examiner la direction du support, le contact du support, l'effet de la gravité et la géométrie de la pièce. |
Écart dimensionnel du premier échantillon : cause possible et action de révision
La voie de correction doit être choisie après avoir examiné le modèle d'écart mesuré, et non en supposant que chaque problème nécessite une correction de l'outillage.
| Problème observé | Cause possible | Action de révision |
|---|---|---|
| Pièce globale surdimensionnée | Retrait inférieur aux prévisions | Revoir le facteur de retrait et le plan de correction de l'outillage. |
| Pièce globale sous-dimensionnée | Retrait supérieur aux prévisions | Examiner le comportement du matériau, du feedstock, du déliantage et du frittage. |
| Position du trou décalée | Déformation locale, problème de support ou effet de transition de paroi | Vérifier la direction du support, la transition d'épaisseur de paroi, la stratégie de référence et l'option de correction locale. |
| Surface plane déformée | Portée non supportée, frottement ou transition épais-mince | Revoir la conception du support/de l'outillage et la géométrie de la pièce. |
| Une caractéristique hors tolérance | Variation locale de densité ou contrainte géométrique | Revoir le remplissage/point d'injection, la correction d'outillage ou l'usinage secondaire. |
| Surface critique instable | usinage secondaire. | |
| Surface critique instable | La tolérance à l'état fritté peut ne pas être réaliste | Envisager un usinage, un calibrage ou un ajustement de la tolérance de conception. |
Un rapport de première pièce utile doit indiquer les valeurs mesurées, les références du dessin, les datums, les schémas d'écart et les actions proposées. Sans cette boucle de rétroaction, la compensation du retrait devient une conjecture. Un problème dimensionnel ne doit pas automatiquement déclencher une correction du moule tant que l'équipe n'a pas séparé l'erreur d'échelle globale de la distorsion locale, du contact avec le montage, de l'effet de support ou d'une affectation de tolérance irréaliste.
En quoi la compensation du retrait diffère-t-elle des tolérances MIM et du contrôle de la distorsion ?
La compensation du retrait, le contrôle des tolérances et le contrôle de la distorsion sont liés, mais ils ne constituent pas le même problème d'ingénierie. Cette distinction est importante car la solution correcte dépend de la cause racine du problème dimensionnel.
Le tableau ci-dessous clarifie les limites des pages afin que ce guide de compensation du retrait ne remplace pas les pages dédiées aux tolérances, au support de frittage ou à la DFM.
| Sujet | Ce qu'il contrôle | Question principale | Où en savoir plus |
|---|---|---|---|
| Compensation du retrait | Réduction de taille attendue du moulage à la pièce frittée | La mise à l'échelle du moule rapprochera-t-elle la pièce finale de la taille cible ? | Cette page |
| les tolérances MIM | Variation dimensionnelle finale acceptable | Quelle variation est réaliste pour les caractéristiques brutes de frittage ou usinées ? | les tolérances MIM |
| Contrôle de la distorsion | Forme, planéité, gauchissement et stabilité positionnelle | La pièce conservera-t-elle sa forme prévue pendant le frittage ? | Conception du support de frittage |
| Revue DFM | Fabricabilité globale avant l'outillage | La conception, la tolérance, le matériau ou le plan de procédé doivent-ils être modifiés ? | DFM pour le MIM |
Un fournisseur peut compenser correctement le moule, mais la pièce peut encore présenter une distorsion locale. Une tolérance peut être spécifiée de manière serrée, mais la géométrie peut ne pas permettre de maintenir cette tolérance à l'état fritté. Un problème de planéité peut nécessiter un support ou des modifications de conception, et pas seulement un ajustement du facteur de retrait.
Stratégie pratique : Pour les dimensions critiques, le plan correct peut combiner une meilleure définition des références, des transitions d'épaisseur de paroi révisées, une planification de la direction du support, une correction du moule après les premiers échantillons, un usinage secondaire ou un ajustement réaliste des tolérances pour les caractéristiques non critiques. La compensation du retrait ne doit pas être utilisée pour promettre que chaque caractéristique serrée peut rester à l'état fritté.
Quelles erreurs de conception rendent la compensation du retrait plus difficile ?
La compensation du retrait devient plus difficile lorsque la conception de la pièce force le procédé à résoudre des problèmes qui auraient dû être traités avant l'outillage. Les erreurs suivantes sont courantes dans les premières revues de projets MIM.
| Erreur de conception | Pourquoi cela crée un risque | Meilleure approche de révision |
|---|---|---|
| Utiliser un seul taux de retrait pour toutes les caractéristiques | La géométrie locale peut se comporter différemment de la pièce globale. | Examiner ensemble le matériau, l'épaisseur de paroi, le support et la géométrie. |
| Appliquer des tolérances serrées partout | Augmente les corrections d'outillage, la charge d'inspection, les coûts et les délais. | Marquer uniquement les dimensions critiques pour la fonction avec des tolérances serrées. |
| Ignorer les transitions entre sections épaisses et minces | Crée des variations locales de retrait et un risque de déformation. | Ajouter des transitions, des évidements ou un ajustement de l'épaisseur de paroi lorsque c'est possible. |
| Placement de trous critiques à proximité de sections épaisses | Les différences de masse locales peuvent affecter la position ou la circularité des trous. | Examinez l'emplacement des trous, la conception des bossages et le plan de référence. |
| Changement de matériau après que les hypothèses d'outillage sont fixées | Le comportement au retrait peut ne plus correspondre à la mise à l'échelle du moule. | Confirmez le matériau avant la libération du moule. |
| Oubli de la direction du support de frittage | Le gauchissement peut être confondu avec une erreur de retrait. | Examinez les surfaces de support avant l'outillage final. |
| Absence de stratégie de référence claire | Le retour sur la mesure du premier échantillon devient flou. | Définissez des références stables et des contrôles d'inspection avant l'outillage. |
Une erreur courante consiste à traiter le dessin comme une liste de dimensions indépendantes. En MIM, les dimensions interagissent via le flux de matière, la densité à vert, l'épaisseur de paroi, le support de frittage et le retrait. La conception doit être examinée comme un système avant que la pièce ne passe à l'outillage.
Quelles informations devez-vous envoyer pour une analyse du retrait et des tolérances ?
Pour une analyse utile de compensation du retrait, le fournisseur a besoin de plus qu'un nom de pièce ou une photo de produit. Plus les exigences techniques sont clairement définies, plus l'équipe peut évaluer avec précision le risque d'outillage, le comportement au retrait, les dimensions critiques et la stratégie de tolérance.
Liste de contrôle des entrées RFQ pour l'analyse de compensation du retrait
Les entrées suivantes aident l'équipe d'ingénierie à examiner la mise à l'échelle du moule, le risque dimensionnel, la faisabilité des tolérances, les priorités d'inspection et les éventuels besoins d'opérations secondaires avant l'outillage.
| Informations à fournir | Pourquoi c'est important |
|---|---|
| Dessin 2D avec tolérances | Confirme les dimensions critiques et non critiques. |
| Fichier CAO 3D | Aide à examiner la géométrie, l'épaisseur de paroi, les trous, les nervures et le risque de support. |
| Nuance de matériau ou performance cible | Influe sur le retrait de frittage, la résistance, la résistance à la corrosion, la dureté et les post-traitements. |
| Dimensions critiques pour la fonction | Guide la compensation d'outillage et la priorité d'inspection. |
| Référence et méthode d'inspection | Rend significatif le retour d'information sur les mesures du premier échantillon. |
| Finition de surface ou zones cosmétiques | Aide à planifier la stratégie de porte, de support, de correction et de finition. |
| Environnement d'application | Aide à examiner les exigences en matière de matériau, de résistance, de corrosion, d'usure et de température. |
| Volume annuel estimé | Influe sur l'outillage, l'inspection et la stratégie de coût. |
| Phase du projet | Aide à décider si la revue doit se concentrer sur la version concept, prototype, essai ou production. |
| Problème de fabrication existant | Utile lors de la conversion depuis l'usinage CNC, la fonderie, l'emboutissage ou un autre procédé. |
Pour les projets en phase de validation, le meilleur moment pour revoir la compensation de retrait est avant la sortie du moule. À ce stade, les modifications de conception sont encore plus faciles que de corriger un risque dimensionnel après l'usinage de l'acier d'outillage.
Scénario de terrain composite : Risque de retrait dans un petit support MIM de précision
Ce scénario de terrain composite est fourni à des fins de formation technique. Il ne représente pas un projet client unique, une commande ou un cas de production divulgué.
Quel problème est survenu
Un petit support MIM de précision comportait deux trous d'assemblage, un bossage de montage épais, un bras de liaison mince et une surface d'appui plane. Après les premiers échantillons frittés, la taille globale de la pièce était proche de la cible, mais l'entraxe d'un trou et la planéité d'une zone nécessitaient un examen plus approfondi.
Pourquoi cela s'est produit
Le problème n'était pas simplement un “ mauvais taux de retrait ”. Le bossage épais créait une différence de masse locale près d'un trou, tandis que le bras mince et la surface plane étaient sensibles à la direction du support pendant le frittage.
Quelle était la cause réelle du système
La compensation globale du retrait était raisonnablement proche, mais la variation locale du retrait et la déformation liée au support affectaient les caractéristiques critiques. Comme la stratégie de référence n'était pas assez claire au début, la première revue de mesure a nécessité des clarifications supplémentaires.
Comment cela a été corrigé et évité
L'équipe a séparé le retrait global de la distorsion locale, a examiné la transition de paroi près du bossage, a confirmé quelle distance de trou était fonctionnellement critique, a ajusté le plan de support et a clarifié la priorité des tolérances. Avant l'outillage, des projets similaires doivent marquer les dimensions critiques, définir des références stables, examiner les transitions épais-minces, identifier les surfaces de support et confirmer quelles caractéristiques peuvent rester à l'état fritté et lesquelles peuvent nécessiter un usinage secondaire.
Notes de référence technique et normes
La compensation du retrait MIM doit être examinée à l'aide des dessins spécifiques au projet, des exigences de matériau, des attentes de tolérance et de l'expérience de processus du fournisseur. Les ressources publiques de l'industrie peuvent guider l'évaluation, mais elles ne doivent pas remplacer la revue DFM au niveau du dessin, la validation du matériau, l'inspection du premier échantillon ou les plans de contrôle de production approuvés.
| Source | Pourquoi c'est pertinent | Utilisation correcte sur cette page |
|---|---|---|
| Aperçu du processus MIMA | Explique le parcours MIM, du feedstock et du moulage par injection au déliantage, au frittage, au retrait et à la densification. | Utilisé comme référence de parcours de processus pour expliquer pourquoi le retrait se produit et pourquoi il doit être planifié. |
| Conceptions complexes avec MIM selon MIMA | Discute des facteurs de conception tels que la variation d'épaisseur de paroi, la distorsion, le retrait non uniforme et le contrôle des tolérances. | Utilisé pour soutenir la logique de révision de conception, sans garantir une valeur de retrait universelle. |
| Aperçu du moulage par injection de métal selon l'EPMA | Explique le MIM comme un procédé utilisant un mélange poudre-liant, le moulage par injection, le déliantage et le frittage avec un retrait contrôlé. | Utilisé comme référence générale de l'industrie pour le procédé MIM et le retrait de frittage contrôlé. |
| Normes MPIF | Fournit des ressources de normes pour la métallurgie des poudres et les matériaux MIM, y compris des références de spécifications de matériaux. | Utilisé pour le contexte des matériaux et des spécifications. Il ne doit pas être interprété comme une garantie de taux de retrait fixe. |
Note de publication pour l'exactitude technique : Ne présentez pas un pourcentage de retrait unique comme une règle universelle. Les hypothèses de retrait réelles doivent être confirmées par le matériau, le feedstock, la géométrie, l'outillage, le frittage, la validation du premier échantillon et les exigences d'inspection approuvées du projet. Les références MPIF, MIMA et EPMA soutiennent la compréhension des matériaux et des procédés ; elles ne remplacent pas la validation de l'échelle du moule spécifique au projet.
FAQ sur la compensation du retrait MIM
Qu'est-ce que la compensation du retrait MIM ?
La compensation du retrait en MIM est la planification de l'outillage et du processus utilisée pour compenser la réduction dimensionnelle qui se produit lors du déliantage et du frittage. La cavité du moule est agrandie par rapport à la pièce finale afin que la pièce frittée puisse se rapprocher des cotes du dessin.
Quel est le retrait des pièces MIM pendant le frittage ?
Les pièces MIM subissent généralement un retrait important pendant le frittage. Les ressources industrielles publiques décrivent souvent des plages de retrait typiques de l'ordre de 15 à 25 %, selon le volume de liant et les conditions du procédé. Les hypothèses finales de retrait doivent toujours être confirmées par le matériau, le feedstock, la géométrie et l'expérience du processus du fournisseur.
Comment calculer la compensation du retrait en MIM pour la conception du moule ?
Une formule de base de départ est : dimension de la cavité du moule = dimension cible finale ÷ (1 − fraction de retrait linéaire attendue). Cette formule n'explique que la logique initiale de surdimensionnement du moule. La compensation réelle doit être validée par le matériau, le feedstock, la géométrie de la pièce, la conception de l'outillage, le comportement au frittage, la mesure du premier échantillon et la capacité du processus du fournisseur.
Le retrait en MIM est-il le même dans toutes les directions ?
Pas toujours. Un procédé MIM bien contrôlé peut rendre le retrait reproductible, mais la géométrie locale, les variations d'épaisseur de paroi, la densité de la pièce verte, le support de frittage et les frottements peuvent créer des variations dimensionnelles locales ou des déformations.
La compensation du retrait peut-elle garantir des tolérances serrées ?
Non. La compensation du retrait améliore la probabilité que la pièce finale se rapproche de la taille cible, mais la capacité de tolérance dépend également de la géométrie, du matériau, de l'outillage, du support de frittage, de la méthode d'inspection et de la stabilité du procédé. Certaines caractéristiques critiques peuvent nécessiter un usinage secondaire.
Quelles sont les causes des problèmes dimensionnels liés au retrait en MIM ?
Les causes courantes incluent un comportement instable du feedstock, une variation de densité de la pièce verte, des changements brusques d'épaisseur de paroi, des surfaces planes non supportées, des bossages épais près de trous critiques, des références floues, des tolérances irréalistes et des changements tardifs de matériau après que les hypothèses d'outillage ont été fixées.
Les dimensions critiques doivent-elles être usinées après le frittage ?
Cela dépend de la tolérance, de la fonction, du matériau, de l'objectif de coût et du volume de production. Les alésages critiques, les surfaces d'étanchéité, les surfaces de glissement, les zones de palier et les éléments de référence de précision peuvent nécessiter un usinage lorsque le contrôle à l'état fritté n'est pas suffisant.
Que dois-je envoyer pour une revue de compensation de retrait ?
Envoyez les dessins 2D, les fichiers CAO 3D, les exigences matérielles, les dimensions critiques, les tolérances, les références, les exigences de surface, l'environnement d'application, le volume annuel estimé et l'étape actuelle du projet.
