Les erreurs courantes de conception MIM commencent généralement au stade du dessin, mais leur coût apparaît plus tard lors de l'outillage, du moulage, du déliantage, du frittage, de l'inspection ou des opérations secondaires. Pour un ingénieur de conception produit, la question clé n'est pas seulement de savoir si la géométrie peut être moulée. La pièce doit également résister à la manipulation de la pièce verte, se déliantifier sans risque de liant piégé, se rétreindre de manière prévisible pendant le frittage, maintenir les dimensions critiques et éviter tout usinage post-frittage inutile. Un dessin de prototype CNC ou un concept de moulage par injection plastique peut encore nécessiter une revue DFM spécifique au MIM, car le moulage par injection de métal utilise de la poudre métallique fine et un liant, le moulage par injection, le déliantage, le frittage à haute température et la compensation d'outillage. Cette page aide à identifier les erreurs de conception qui doivent être examinées avant la libération du moule, notamment les variations d'épaisseur de paroi, les caractéristiques non supportées, les contre-dépouilles, les marques de porte, les lignes de joint, les hypothèses de retrait, la stratégie de tolérance, la confirmation du matériau et les informations RFQ incomplètes.
Quels défauts de conception MIM doivent être corrigés avant l'outillage ?
Les défauts de conception les plus importants sont ceux qui deviennent coûteux une fois le moule fabriqué. En pratique, une caractéristique qui semble mineure dans la CAO peut nécessiter un tiroir, créer un risque de bavure, fragiliser une pièce verte, restreindre le déliantage, modifier le support de frittage ou imposer une étape d'usinage secondaire. Une fois l'outillage lancé, ces problèmes ne sont plus de simples commentaires de conception ; ils deviennent correction de moule, retard d'échantillonnage, ajustement dimensionnel ou augmentation des coûts.
Du point de vue de la revue de conception, les défauts doivent être vérifiés par ordre de risque de fabrication, et non simplement selon l'apparence du dessin. L'accessibilité de l'outillage, l'épaisseur de paroi, le support de frittage, le contrôle des tolérances critiques, les surfaces protégées et l'exhaustivité de la demande de devis doivent tous être examinés avant de figer la conception du moule.
La pièce peut-elle être remplie, éjectée et contrôlée sans complexité excessive du moule ?
La pièce peut-elle se rétracter et reposer pendant le frittage sans déformation ou perte de planéité inacceptable ?
Les tolérances serrées sont-elles appliquées uniquement là où elles sont fonctionnellement nécessaires ?
Limite de page : Cette page est une page de révision des erreurs avant outillage. Elle ne remplace pas les guides détaillés sur l'épaisseur de paroi, la conception des canaux d'injection, la conception du moule, la compensation du retrait de frittage ou les tolérances MIM. Lorsqu'une erreur spécifique devient le principal risque du projet, utilisez le guide correspondant pour une analyse plus approfondie plutôt que de développer tous les sujets sur cette page.
Pour un flux de travail de révision complet, consultez le processus de revue DFM MIM et des Liste de contrôle de conception DFM MIM.

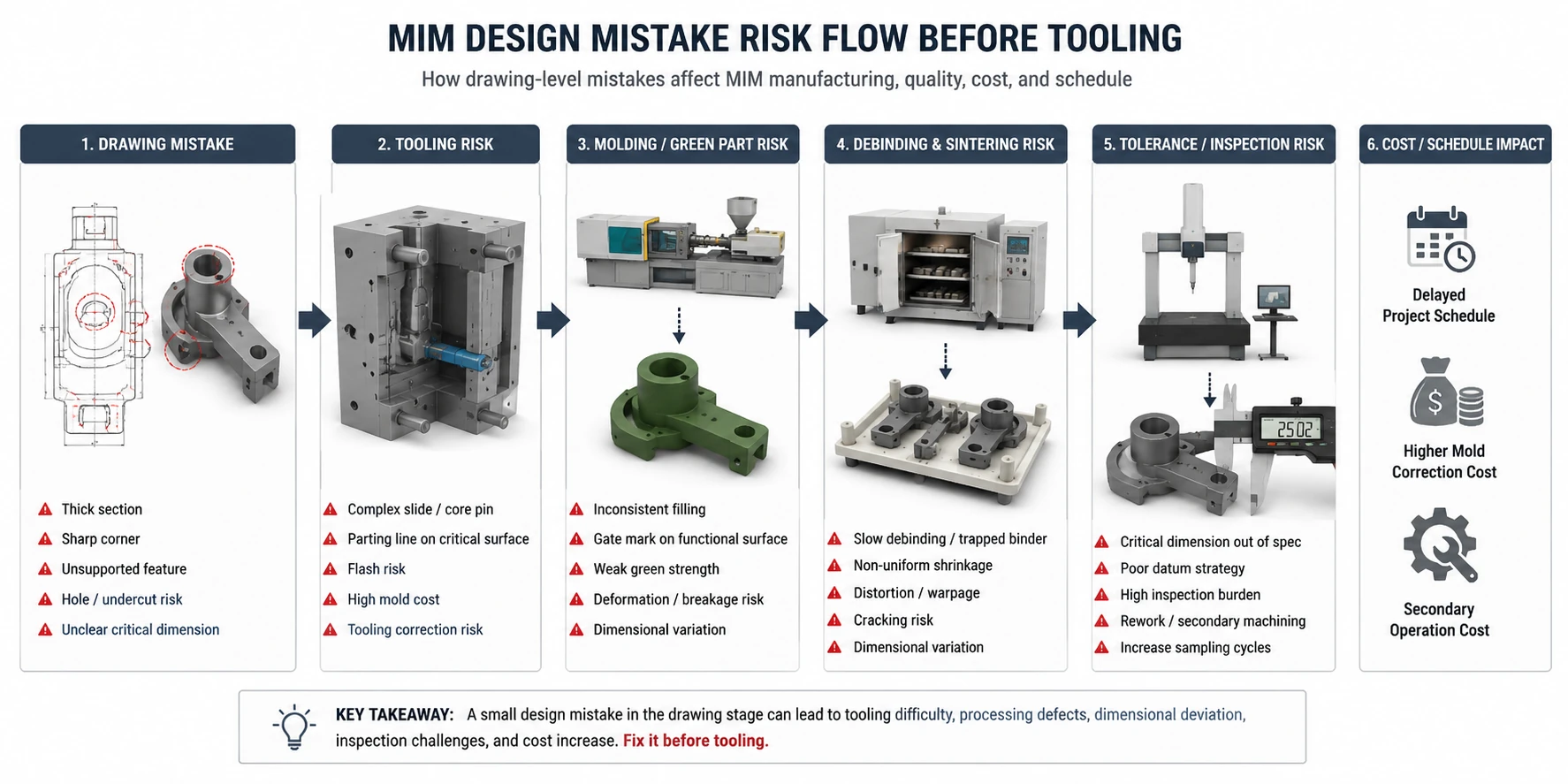

Carte des priorités des erreurs : de l'erreur de conception au risque de production
La carte suivante aide les ingénieurs à décider quels problèmes doivent être examinés en premier. Elle ne remplace pas une revue DFM spécifique au projet, mais elle aide à identifier où les risques de conception, d'outillage, de frittage, de tolérance et de coût commencent généralement.
| Priorité | Type d'erreur de conception | Principal risque de production | Revue avant outillage |
|---|---|---|---|
| Élevée | Contre-dépouilles internes, direction d'outillage bloquée, broches de noyau non supportées | Glissières complexes, bavures, coût du moule, risque de démoulage | Direction d'ouverture du moule, ligne de joint, support des broches de noyau |
| Élevée | Sections épaisses ou transitions brusques de paroi | Retrait non uniforme, déformation, fissuration, marques de retassure | Épaisseur de paroi, évidement, conception de nervures, rayon de transition |
| Élevée | Absence de surface de support de frittage pour les longues portées ou porte-à-faux | Déformation, perte de planéité, dérive dimensionnelle | Surface de contact du support, orientation, stratégie de support |
| Élevée | Tolérances serrées appliquées à toutes les dimensions | Coût d'inspection élevé, besoin d'usinage, corrections par échantillonnage | Dimensions critiques, stratégie de référence, caractéristiques brutes de frittage vs usinées |
| Moyenne | Empreinte de point d'injection placée sur une surface fonctionnelle ou esthétique | Défaut de surface, problème d'étanchéité, interférence d'assemblage | Emplacement du point d'injection, chemin d'écoulement, carte des surfaces protégées |
| Moyenne | Matériau, traitement thermique ou finition de surface confirmé tardivement | Non-conformité de propriété, changement de coût, modifications de processus | Nuance de matériau, dureté, corrosion, exigence magnétique ou d'usure |
| Moyenne | Le dessin de l'appel d'offres manque de références, d'application, de volume annuel ou de notes d'inspection | Devis incomplet, revue de fabricabilité peu claire | Fichiers 2D/3D, dimensions critiques, contexte d'application |
Erreurs de conception MIM courantes et corrections pratiques
Cette section résume les erreurs de conception MIM fréquentes identifiées lors de la revue pré-outillage. Chaque erreur est traitée comme un point de décision : quelle est l'erreur, pourquoi elle est importante en MIM, ce qui peut mal se passer, et où poursuivre la lecture si la pièce nécessite une analyse plus approfondie.
Erreur 1 : Traiter un dessin CNC ou d'injection plastique comme prêt pour le MIM
Une erreur courante consiste à envoyer un dessin de prototype CNC ou une conception de pièce moulée par injection plastique directement pour une demande de devis MIM. La conception CNC accepte souvent des angles vifs internes, des poches usinées profondes et des caractéristiques qui supposent que la matière est retirée d'un bloc solide. Le moulage par injection plastique peut également utiliser des hypothèses de conception qui ne reflètent pas pleinement la résistance à vert du MIM, le chemin de déliantage, le retrait de frittage ou le comportement du mélange poudre métallique-liant.
La correction consiste à examiner la pièce en tant que pièce MIM, pas seulement comme une forme. Vérifiez si la géométrie peut être remplie de feedstock, démoulée, manipulée comme pièce à vert, déliantée sans risque de liant piégé, supportée pendant le frittage et inspectée par rapport aux dimensions critiques réelles. Pour plus de détails, consultez principes de conception de pièces MIM et l'article connexe sur la conception de moulage par injection de métal pour pièces de précision complexes.
Erreur 2 : Concevoir des sections de paroi épaisses ou non uniformes
La variation d'épaisseur de paroi est l'une des sources les plus courantes de risque en MIM. Les sections épaisses peuvent ralentir le déliantage, augmenter l'utilisation de matière et créer un retrait non uniforme. Les transitions brusques entre zones épaisses et minces peuvent également créer des concentrations de contraintes, des retassures, des déformations ou un risque de fissuration.
La correction ne consiste pas toujours à rendre chaque zone fine. Le véritable objectif est d'uniformiser l'épaisseur de paroi lorsque c'est possible, d'utiliser des évidements ou des nervures lorsque c'est approprié, et d'éviter les changements brusques de section. Pour les pièces critiques, les zones épaisses doivent être examinées conjointement avec l'emplacement du point d'injection, le chemin de déliantage, l'orientation de frittage et les exigences de tolérance. Poursuivez avec le guide de conception d'épaisseur de paroi MIM ou l'article sur comment les dimensions des pièces affectent la qualité finale des pièces MIM.
Erreur 3 : Utilisation de transitions brusques, d'angles vifs et de concentrateurs de contraintes
Les angles internes vifs et les transitions de section brusques peuvent sembler acceptables en CAO, mais ils créent souvent des risques de fabrication en MIM. Pendant l'injection, l'écoulement peut hésiter autour des géométries abruptes. Lors de l'éjection et de la manipulation des pièces vertes, les caractéristiques fragiles peuvent se fissurer ou se déformer. Pendant le frittage, la concentration de contraintes et le retrait irrégulier peuvent augmenter le risque de déformation.
La correction consiste à revoir les rayons, la géométrie des transitions et l'emplacement des caractéristiques avant l'outillage. Les angles internes doivent être adoucis lorsque la fonction le permet. Les transitions de sections fines à épaisses doivent être progressives. Si un bord vif est fonctionnellement requis, il doit être identifié comme une caractéristique critique afin que le fournisseur puisse décider s'il doit être moulé, matricé, usiné ou autrement contrôlé après le frittage.
Erreur 4 : Ajout de trous, de fentes ou de contre-dépouilles sans examen de la direction d'outillage
Le MIM peut produire des trous, des fentes, des caractéristiques latérales et des contre-dépouilles complexes, mais ils nécessitent toujours un examen de la direction du moule. Un trou qui ne peut pas être correctement soutenu peut plier une broche de noyau. Une fente près d'une paroi mince peut créer un risque de remplissage ou d'éjection. Une contre-dépouille interne peut nécessiter des tiroirs, des noyaux rétractables, un usinage après moulage ou une modification de conception.
La correction consiste à examiner chaque trou, fente et contre-dépouille en fonction de la direction d'ouverture du moule, du support de la broche de noyau, de la faisabilité du plan de joint, de la zone d'étanchéité et du risque de bavure. Les contre-dépouilles internes ne doivent pas être considérées comme une “ complexité gratuite ”. Elles peuvent être justifiées pour une valeur fonctionnelle, mais elles doivent être examinées avant que la conception du moule ne soit figée. Poursuivez avec Trous, fentes et contre-dépouilles MIM et la conception du moule MIM.
Erreur n°5 : Placer les points d'injection, lignes de joint ou marques d'éjection sur des surfaces critiques
Les marques d'injection, les traces de ligne de joint, les marques d'éjection et les traces de tiroir ne sont pas seulement des problèmes esthétiques. Si elles sont placées sur des surfaces d'étanchéité, des surfaces de référence, des zones de contact glissant, des interfaces d'assemblage ou des zones cosmétiques visibles, elles peuvent affecter la fonction, l'inspection ou l'acceptation par le client.
La correction consiste à définir les surfaces protégées avant la fabrication de l'outillage. Un bon dessin MIM doit identifier les faces fonctionnelles, les zones cosmétiques, les surfaces de référence, les contacts d'assemblage et les surfaces qui ne peuvent pas accepter de vestige d'injection ou de décalage de ligne de joint. Le fournisseur peut alors examiner l'emplacement du point d'injection, le chemin d'écoulement, la position de la ligne de joint, la stratégie d'éjection et les options de finition secondaire. En savoir plus sur la conception du point d'injection MIM, la conception de moule, et les risques de qualité liés à la conception de moule en MIM.
Erreur n°6 : Ignorer les surfaces de support de frittage et les caractéristiques non supportées
Les pièces MIM rétrécissent pendant le frittage, et la pièce doit être supportée de manière à protéger la forme, la planéité et les dimensions critiques. Les longues portées, les bras minces, les porte-à-faux, les points délicats et la distribution de masse asymétrique peuvent se déformer si la conception ne prévoit pas de zones de support stables.
La correction consiste à examiner tôt l'orientation de frittage de la pièce. Identifiez les surfaces qui peuvent entrer en contact avec les supports ou les cales sans endommager les exigences fonctionnelles ou cosmétiques. Si aucune surface de support acceptable n'existe, la conception peut nécessiter de petites modifications géométriques, des patins de support, des surfaces sacrificielles ou une stratégie d'orientation différente. C'est pourquoi le contrôle de la déformation au frittage commence par la géométrie et la planification du support, et pas seulement par les réglages du four. Continuer avec Supports de frittage MIM et risques qualité du déliantage et du frittage.
Erreur 7 : Supposer que le retrait est uniforme sur chaque caractéristique
Une hypothèse dangereuse consiste à traiter le retrait de frittage MIM comme un simple facteur d'échelle qui s'applique de manière égale à chaque caractéristique. En réalité, le contrôle du retrait dépend du matériau, du feedstock, de la conception du moule, de la géométrie de la pièce, de l'épaisseur de paroi, du support de frittage, des conditions du four et de la manière dont les dimensions sont mesurées.
La correction consiste à identifier les dimensions critiques et à discuter de la compensation du retrait avant l'outillage. Certaines dimensions peuvent être stables à l'état fritté. D'autres peuvent nécessiter un ajustement du moule après les premiers échantillons. Quelques caractéristiques hautement critiques peuvent nécessiter un usinage secondaire. L'essentiel est de séparer les dimensions fonctionnelles des dimensions non critiques au lieu d'appliquer la même exigence de tolérance partout. Continuez avec Compensation du retrait de frittage MIM et les tolérances MIM.
Erreur 8 : Appliquer des tolérances serrées à chaque dimension
Le sur-tolérancement est l'un des moyens les plus simples d'augmenter le risque d'un projet MIM. Si chaque dimension est marquée comme critique, le fournisseur ne peut pas facilement séparer les caractéristiques moulées, les caractéristiques frittées, les caractéristiques usinées et les caractéristiques de référence d'inspection. Cela peut augmenter l'effort d'échantillonnage, le coût d'inspection, les cycles de correction du moule et les opérations secondaires inutiles.
La correction consiste à classer les dimensions en groupes fonctionnels : critiques pour la fonction, liées à l'assemblage, esthétiques, de référence uniquement et non critiques. Les tolérances serrées doivent être réservées aux dimensions qui affectent réellement la fonction. Lorsqu'une caractéristique doit être plus serrée que la capacité normale à l'état fritté, un usinage secondaire, un calibrage, un matriçage ou une rectification peuvent devoir être examinés. Continuez avec Guide des tolérances MIM et des Liste de contrôle des tolérances et du retrait de frittage MIM.
Erreur 9 : Confirmer le matériau, le traitement thermique ou la finition de surface trop tard
La sélection du matériau n'est pas une étape de décoration finale. En MIM, le grade du matériau, le traitement thermique, la finition de surface, l'exigence de corrosion, les performances magnétiques, la dureté, le comportement à l'usure et les exigences de biocompatibilité peuvent affecter le comportement au retrait, le cycle de frittage, les opérations secondaires, l'inspection et le coût.
La correction consiste à confirmer le matériau et les exigences de performance avant l'appel d'offres ou au moins avant l'outillage. Si le matériau est encore ouvert, le dessin doit définir les conditions d'application : charge, usure, corrosion, température, réponse magnétique, surface de contact et attentes esthétiques. Le fournisseur peut alors examiner si un matériau MIM standard est approprié ou si une famille de matériaux alternative doit être envisagée. Consultez le guide des matériaux MIM et à l'article sur risques qualité MIM liés aux matériaux.
Erreur 10 : Envoyer des plans de RFQ sans dimensions critiques, références ou volume annuel
Une RFQ MIM n'est pas seulement une demande de prix. C'est aussi une revue de fabricabilité. Si le plan n'identifie pas les dimensions critiques, les références, les surfaces protégées, les exigences de matériau, l'état de surface, l'application, le volume annuel et les attentes d'inspection, le fournisseur peut établir un devis basé sur des hypothèses qui deviendront plus tard des problèmes techniques ou commerciaux.
La correction consiste à envoyer à la fois des plans 2D et des fichiers CAO 3D lorsque c'est possible. Marquez clairement les dimensions critiques. Séparez les exigences après frittage et après usinage. Identifiez les surfaces protégées et les zones de marquage acceptables. Fournissez le volume annuel prévu car la stratégie d'outillage, la planification des cavités, la logique d'échantillonnage et l'analyse des coûts dépendent de la quantité de production. Utilisez le Liste de contrôle de conception DFM MIM, demander un devis, ou contactez XTMIM pour une revue de plan.
Matrice Erreur-Risque-Guide
Utilisez cette matrice pour décider si vous devez continuer à lire cette page ou passer à un guide de conception plus détaillé. L'objectif n'est pas de dupliquer chaque sujet de conception, mais d'orienter chaque erreur vers le bon chemin de revue.
| Erreur de conception | Risque de fabrication | À examiner | Guide associé |
|---|---|---|---|
| Plan CNC copié directement en MIM | Caractéristiques fragiles, mauvais planification du retrait, usinage inutile | Géométrie, transitions de paroi, surfaces critiques | Conception de pièces MIM |
| Sections de paroi épaisses ou irrégulières | Difficulté de déliantage, déformation, fissuration, retassures | Uniformité des parois, évidement, conception des transitions | Conception de l'épaisseur de paroi |
| Trous ou contre-dépouilles non revus pour la direction d'outillage | Glissières, flexion du noyau, bavure, coût élevé du moule | Support du noyau, direction du moule, ligne de joint | Trous, fentes et contre-dépouilles |
| Point d'injection placé sur une surface protégée | Défaut esthétique, problème d'étanchéité, interférence d'assemblage | Emplacement du point d'injection, chemin d'écoulement, carte des surfaces protégées | Conception du point d'injection |
| Absence de plan de support de frittage | Déformation, perte de planéité, variation dimensionnelle | Contact avec le support, orientation, surface de support | Supports de frittage |
| Hypothèse de retrait uniforme | Écart dimensionnel après frittage | Cartographie des cotes critiques, échelle du moule, correction sur échantillon | Compensation du retrait |
| Tolérance serrée appliquée partout | Augmentation des coûts, charge d'inspection, besoin d'usinage | Stratégie de référence, cotes brutes de frittage vs usinées | Tolérances MIM |
| Révision tardive des coûts | Outillage trop complexe ou coût d'opération secondaire | Facteurs de coût, complexité du moule, post-traitement | Conception pour le coût |
| Aucune revue structurée des dessins | Risques non détectés avant l'outillage | Flux de travail DFM et saisie des demandes de devis | DFM pour le MIM |
Quand une erreur de conception nécessite une refonte, un usinage ou une revue de procédé
Toutes les erreurs de conception MIM n'ont pas la même solution. Certains problèmes nécessitent une refonte CAO. D'autres peuvent être résolus par la stratégie du moule. Certains doivent être maîtrisés par des opérations secondaires. D'autres encore peuvent indiquer que le MIM n'est pas la meilleure voie de fabrication pour la pièce.
| Situation | Action préférée | Raison technique |
|---|---|---|
| Les sections épaisses créent un risque de déliantage et de retrait | Reconception, évidement ou révision de la transition de paroi | La géométrie est la cause racine ; l'usinage ultérieur n'élimine pas le risque interne du procédé. |
| L'alésage critique nécessite une précision supérieure à la capacité après frittage | Envisager un usinage secondaire | L'usinage peut être plus stable que de contraindre toute la pièce à une tolérance serrée. |
| La contre-dépouille interne nécessite des coulisseaux complexes | Reconception ou étude de faisabilité de l'outillage | La complexité accrue de l'outillage peut augmenter les coûts, le risque de bavures et la maintenance du moule. |
| Une longue portée non supportée se déforme pendant le frittage | Ajouter une surface de support ou réviser la stratégie d'orientation | La distorsion de frittage doit être contrôlée par la conception et la planification des supports. |
| Grande pièce simple : faible complexité et utilisation élevée de matière | Reconsidérer l'adéquation du MIM | La métallurgie des poudres (PM), l'usinage CNC, la fonderie, l'emboutissage ou une autre voie peuvent être plus économiques que le MIM. |
| La surface cosmétique ne peut pas accepter de marques de porte ou de ligne de joint | Réviser le plan de porte/ligne de joint ou ajouter une finition | Les exigences de surface doivent être connues avant la conception du moule. |
Note sur l'adéquation du procédé : Le MIM est généralement le plus adapté pour les petites pièces métalliques complexes, à haute densité, où la consolidation géométrique, les détails fins et le volume de production justifient l'outillage. Une grande pièce simple avec une faible complexité, une utilisation élevée de matière ou une demande annuelle très faible peut nécessiter une comparaison de procédés avant de s'engager dans un outillage MIM.
Pour les décisions axées sur les coûts, examinez Conception MIM pour le coût. Si la pièce peut ne pas convenir au MIM, utilisez la liste de vérification d'aptitude au MIM avant de vous engager dans l'outillage.
Liste de vérification de révision du dessin avant l'outillage MIM
Avant de lancer un moule MIM, révisez le dessin avec la liste de vérification suivante. Cela doit se faire avant l'outillage, pas après les premiers échantillons, car une clarification tardive peut se transformer en hypothèses de moule, corrections d'échantillons, désaccords d'inspection ou coûts inutiles d'opérations secondaires.
- Les dimensions critiques sont-elles clairement indiquées ?
- Les références de datum sont-elles définies ?
- Les surfaces protégées sont-elles identifiées ?
- Les zones acceptables pour les marques de point d'injection, de ligne de joint et d'éjection sont-elles définies ?
- Les transitions d'épaisseur de paroi sont-elles examinées ?
- Les trous, fentes et contre-dépouilles sont-ils examinés par rapport à la direction du moule ?
- Les zones de frittage non supportées sont-elles identifiées ?
- Les tolérances sont-elles séparées en exigences à l'état fritté et usiné ?
- Les exigences en matière de matériau, de traitement thermique et de finition de surface sont-elles confirmées ?
- Le volume annuel estimé est-il fourni ?
- L'environnement d'application est-il connu ?
- Les méthodes d'inspection ou les exigences d'acceptation sont-elles définies pour les caractéristiques clés ?
- Les attentes concernant les opérations secondaires sont-elles précisées avant le devis ?
Utiliser le Liste de contrôle de conception DFM MIM, la liste de contrôle des tolérances et du retrait de frittage, ou soumettez votre dessin pour examen avant la libération de l'outillage.
Scénarios composites pour la formation technique
Les scénarios suivants sont des exemples d'ingénierie composites à des fins de formation. Ils ne représentent pas un projet client nommé. Le but est de montrer comment plusieurs petites erreurs de dessin peuvent se combiner en risques liés à l'outillage, au frittage, aux tolérances et à l'acceptation de surface.
Scénario 1 : Petit support avec bossages épais et bras non soutenus
Quel problème s'est produit : Un petit support de précision a été conçu à partir d'un prototype CNC. Il comprenait deux bossages épais, des bras minces, des transitions internes nettes et une exigence de planéité sur une portée non soutenue.
Pourquoi cela s'est produit : Le dessin original était optimisé pour l'usinage à partir de barres pleines, et non pour l'écoulement du feedstock MIM, le déliantage, le retrait de frittage ou le support pendant la cuisson.
Cause réelle du système : Les bossages épais affectaient le retrait, les transitions brusques concentraient les contraintes, et les bras minces avaient un support limité pendant le frittage. L'exigence de planéité a été appliquée sans examiner les surfaces de contact des supports.
Correction : La conception a été révisée avec des transitions de paroi plus uniformes, une amélioration des rayons, une réduction de la masse locale et une surface de support convenue. Les dimensions critiques ont été séparées des dimensions générales.
Prévention : Examiner ensemble l'épaisseur de paroi, les surfaces de support, les dimensions critiques et les surfaces fonctionnelles avant l'outillage.
Scénario 2 : Boîtier miniature avec marque de porte sur une surface fonctionnelle
Quel problème s'est produit : Un boîtier métallique miniature comprenait une surface d'étanchéité, des caractéristiques latérales internes et une face extérieure esthétique. La conception initiale de la porte et du plan de joint plaçait des marques visibles près d'une zone de contact fonctionnelle.
Pourquoi cela s'est produit : Le dessin de l'appel d'offres n'identifiait pas les surfaces protégées, les zones de marquage acceptables ou les surfaces de contact d'assemblage. Le fournisseur ne pouvait pas clairement séparer les surfaces esthétiques des surfaces fonctionnelles lors de l'examen précoce de l'outillage.
Cause réelle du système : La pièce était réalisable en MIM, mais le dessin n'indiquait pas au concepteur d'outillage quelles surfaces devaient rester protégées.
Correction : Le dessin a été mis à jour avec des zones de surface protégées, des zones acceptables pour les marques de porte, des références de datum et des priorités d'inspection.
Prévention : Chaque RFQ MIM doit inclure des informations sur la fonction de surface, en particulier pour les zones d'étanchéité, de glissement, visibles, de datum et de contact d'assemblage.
FAQ sur les erreurs de conception MIM courantes
Quelle est l'erreur de conception MIM la plus courante ?
L'erreur la plus courante est de concevoir la pièce comme s'il s'agissait uniquement d'une forme CAO, sans examiner comment elle sera moulée, déliée, frittée, supportée, mesurée et éventuellement usinée. Les variations d'épaisseur de paroi, l'absence de stratégie de tolérance et une direction d'outillage non revue font partie des problèmes de revue de conception les plus fréquents.
Puis-je utiliser directement un dessin CNC pour la production MIM ?
Un dessin CNC peut servir de point de départ, mais il ne doit pas être considéré comme automatiquement prêt pour le MIM. Les conceptions CNC incluent souvent des caractéristiques faciles à usiner mais risquées ou coûteuses à mouler, délier, fritter ou inspecter. Une revue DFM MIM doit vérifier l'épaisseur de paroi, le retrait de frittage, les surfaces protégées, la direction d'outillage, les tolérances et les besoins en opérations secondaires.
Pourquoi les pièces MIM se déforment-elles après le frittage ?
La distorsion de frittage peut résulter d'une épaisseur de paroi inégale, d'une distribution de masse asymétrique, de portées non supportées, d'un mauvais contact avec le support, d'exigences de planéité strictes ou d'une variation de retrait. Le processus du four est important, mais la conception et la stratégie de support déterminent souvent si la pièce a un chemin stable à travers le frittage.
Les tolérances serrées sont-elles toujours une erreur en MIM ?
Non. Les tolérances serrées ne sont pas une erreur lorsqu'elles sont fonctionnellement nécessaires et examinées tôt. L'erreur consiste à appliquer des tolérances serrées à chaque dimension sans séparer les caractéristiques critiques des caractéristiques non critiques. Certaines dimensions peuvent convenir à l'état fritté, tandis que d'autres peuvent nécessiter un usinage, un calibrage, un matriçage ou une planification d'inspection.
Les marques de point d'injection et les lignes de joint doivent-elles être spécifiées avant l'outillage ?
Oui. Les marques de point d'injection, les lignes de joint, les marques d'éjecteur et les marques de glissière doivent être discutées avant l'outillage, en particulier lorsque la pièce présente des surfaces esthétiques, des faces d'étanchéité, des surfaces de référence ou des zones de contact d'assemblage. Attendre après l'échantillonnage peut limiter les options de correction.
Les erreurs de conception MIM peuvent-elles être corrigées après l'outillage ?
Certaines erreurs de conception peuvent être corrigées après l'outillage par réglage du moule, optimisation du procédé ou usinage secondaire, mais les corrections après la réalisation du moule sont généralement plus limitées et plus coûteuses que les modifications DFM avant outillage. Les risques liés à la géométrie, tels que les transitions sévères d'épaisseur, les portées de frittage non supportées, les cumuls de tolérances irréalistes ou les directions d'outillage bloquées, doivent être examinés avant l'outillage.
Quelles erreurs de conception MIM augmentent le plus le coût de l'outillage ?
Le coût de l'outillage augmente généralement lorsque la pièce nécessite des glissières complexes, des noyaux faibles ou longs, des lignes de joint difficiles, des contre-dépouilles internes, des zones d'étanchéité serrées ou des corrections répétées du moule après échantillonnage. Une revue avant outillage doit vérifier la direction d'ouverture du moule, les trous et fentes, les surfaces protégées et les dimensions critiques avant que la conception du moule ne soit figée.
Quand dois-je demander une revue DFM MIM ?
Demandez une revue DFM MIM avant l'outillage, en particulier si la pièce présente des parois minces, des sections épaisses, des contre-dépouilles, des tolérances serrées, des surfaces esthétiques, des faces d'étanchéité, de longues portées, de petits trous, des matériaux spéciaux ou des prévisions de production annuelle élevées.
Quelles informations dois-je envoyer pour une revue de conception MIM ?
Envoyez les dessins 2D, les fichiers CAO 3D, les exigences de matériau, les besoins de traitement thermique, les attentes de finition de surface, les dimensions critiques, les références, les surfaces protégées, les exigences d'inspection, le volume annuel et le contexte d'application. Ces détails aident le fournisseur à examiner la fabricabilité, la stratégie de tolérance, le risque d'outillage et la faisabilité de la production.
Soumettez votre dessin pour une revue DFM MIM
Pour les pièces comportant des parois minces, des sections épaisses, des contre-dépouilles, de petits trous, des surfaces esthétiques, des faces d'étanchéité, des tolérances serrées ou des exigences de matériau peu claires, envoyez votre dessin avant l'outillage pour une revue DFM MIM.
Veuillez fournir les éléments suivants lorsqu'ils sont disponibles :
- dessin 2D et fichier CAO 3D ;
- nuance de matériau ou exigence de performance ;
- dimensions critiques, références de datum et exigences de tolérance ;
- attentes en matière de finition de surface et surfaces protégées esthétiques ou fonctionnelles ;
- volume annuel estimé et contexte d'application.
L'équipe d'ingénierie XTMIM peut évaluer si la conception est adaptée au MIM, quelles caractéristiques peuvent nécessiter une refonte, où des risques d'outillage peuvent survenir, comment le retrait de frittage et le support de frittage doivent être pris en compte, et quelles tolérances peuvent nécessiter un usinage secondaire ou une inspection spéciale avant l'approbation de l'outillage, de l'échantillonnage ou de la production.
Note sur les normes et références techniques
Les décisions de conception MIM doivent être examinées à l'aide d'une analyse DFM spécifique au projet et de références industrielles pertinentes. La Conceptions complexes avec MIM selon MIMA référence est particulièrement pertinente pour cette page car elle aborde des problèmes de conception tels que l'emplacement du point d'injection, les trous, les fentes, les lignes de joint, la complexité du moule et les considérations de coût d'outillage pour les composants MIM.
La norme MPIF 35-MIM est pertinente pour la spécification des matériaux car elle couvre les matériaux couramment utilisés dans le moulage par injection de métal avec des notes explicatives et des définitions. Elle doit soutenir les discussions sur les matériaux et les performances, mais ne doit pas être traitée comme un ensemble de règles universelles pour toutes les erreurs de conception, décisions d'outillage ou résultats de tolérance.
Le Introduction de l'EPMA au moulage par injection de métal est utile pour le jugement des limites du procédé car elle explique que le MIM convient principalement aux pièces de forme complexe en grandes quantités et peut ne pas être économique lorsqu'une pièce peut être fabriquée par pressage et frittage conventionnels. Cela soutient la recommandation de vérifier l'adéquation du procédé avant de s'engager dans l'outillage MIM.
