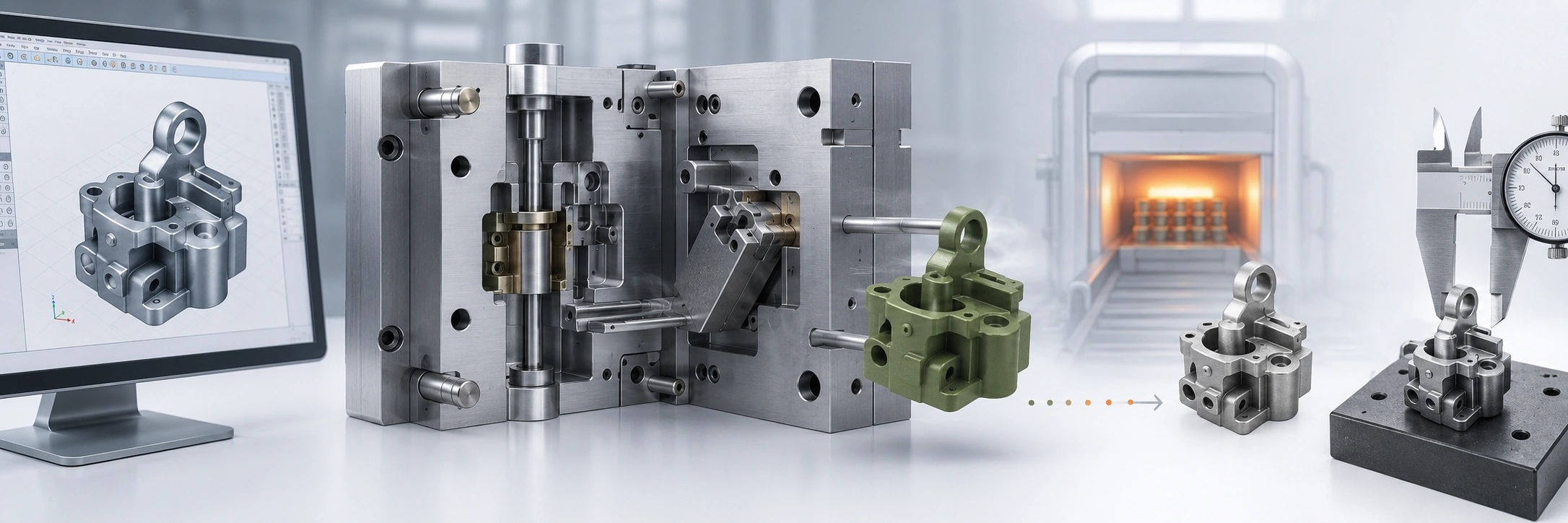

MIM 금형 설계는 복잡한 금속 부품이 성형 가능한지, 그린 파트로 이젝션 가능한지, 탈지, 소결, 검사가 가능하며, 피할 수 있는 툴링 리스크 없이 생산에서 반복 가능한지를 결정합니다. 설계 엔지니어에게 주요 질문은 CAD 형상이 성형 가능해 보이는지 여부만이 아닙니다. 더 중요한 질문은 파팅 라인, 금형 개방 방향, 슬라이드, 인서트, 코어 핀, 이젝터 위치, 셧오프 영역 및 보호 표면이 안정적인 MIM 생산을 지원할 수 있는지 여부입니다. 그린 파트 단계에서의 잘못된 툴링 결정은 균열, 변형, 플래시, 표면 자국, 치수 변동 또는 비용이 많이 드는 T1 금형 수정을 초래할 수 있습니다. 이 페이지는 특히 측면 구멍, 언더컷, 깊은 구멍, 얇은 슬롯, 미관 표면, 밀봉 영역 또는 엄격한 기능 치수가 있는 부품의 경우 툴링 릴리스 전에 검토해야 하는 금형 설계 결정에 중점을 둡니다.
MIM 금형 설계가 툴링 전에 해결해야 할 사항은 무엇인가요?
MIM 금형 설계는 고객이 툴링에 투자하기 전에 네 가지 실용적인 질문에 답해야 합니다: 그린 파트가 손상 없이 금형에서 이탈될 수 있는지, 중요 표면에 원치 않는 자국이 생기지 않는지, 측면 형상이 허용 가능한 금형 복잡성으로 형성될 수 있는지, 금형 레이아웃이 탈지 및 소결 후 최종 치수 제어를 지원할 수 있는지입니다.
금속 사출 성형은 미세 금속 분말을 바인더와 혼합하여 피드스톡을 형성하는 것으로 시작됩니다. 사출 성형 후, 성형된 그린 부품은 바인더 추출 및 소결 전에 제거됩니다. MPIF의 금속 사출 성형 개요 는 그린 부품 제거부터 바인더 추출 및 소결까지의 경로를 설명하며, 이것이 MIM 툴링에서 금형 이탈 및 그린 부품 취급이 부차적인 세부 사항이 아닌 이유입니다.
설계 검토 관점에서 MIM 툴링은 플라스틱 사출 금형을 금속 부품 프로젝트에 복사한 것으로 취급되어서는 안 됩니다. MIM은 사출 성형 원리를 사용할 수 있지만, 성형된 부품은 탈지, 높은 소결 수축 및 바인더 제거 후 최종 치수 검사를 견뎌야 합니다. 잘못된 툴링 결정은 최종 금속 부품에서 보이거나 측정 가능한 상태로 남을 수 있습니다.
| 검토 질문 | 중요성 | 툴링 전에 확인해야 할 사항 |
|---|---|---|
| 부품이 금형에서 이형될 수 있습니까? | 금형 이형은 슬라이드, 파팅 라인, 드래프트, 이젝션 및 그린 파트 손상 위험에 영향을 미칩니다. | 금형 개방 방향, 언더컷, 측면 형상, 이젝터 지지 |
| 보호 표면이 명확하게 표시되어 있습니까? | 게이트 마크, 이젝터 마크 및 파팅 라인이 기능이나 외관에 영향을 미칠 수 있습니다. | 실링 표면, 슬라이딩 표면, 외관 표면, 데이텀 표면 |
| 측면 구멍이나 언더컷이 필요합니까? | 이를 위해 슬라이드, 사이드 코어, 인서트, 후가공 또는 재설계가 필요할 수 있습니다. | 형상 방향, 구멍 깊이, 공차, 툴링 접근성 |
| 중요 치수가 소결 수축에 민감합니까? | 금형 레이아웃과 소결 수축 보정은 최종 치수 정밀도에 영향을 미칩니다. | 데이텀 전략, 공차 등급, 가공 여유, 검사 방법 |
| 금형 복잡성이 생산량에 의해 정당화됩니까? | 슬라이드와 인서트는 후가공을 줄일 수 있지만 금형 비용과 유지보수를 증가시킬 수 있습니다. | 연간 생산량, 목표 원가, 후가공 대안 |
전체 도면 검토 워크플로는 MIM DFM 가이드. 를 참조하십시오. 이 페이지는 금형 제작 전 금형 설계 관련 결정에만 초점을 맞춥니다.
어떤 부품 형상이 MIM 금형 복잡성을 증가시키나요?
특정 형상은 조립, 가공 또는 부품 수를 줄이기 때문에 매력적입니다. 실제로 동일한 형상이 측면 동작, 긴 코어 핀, 교체 가능한 인서트, 어려운 셧오프 영역 또는 보호 표면 계획을 필요로 하는 경우 금형 복잡성을 증가시킬 수 있습니다.
The MIMA 설계 센터의 복잡한 MIM 설계 논의 슬라이드, 코어 및 기타 금형 요소는 MIM 부품에서 가능한 복잡성을 증가시킬 수 있지만, 일반적으로 금형 및 초기 엔지니어링 비용이 추가됩니다. 복잡성은 가공이나 조립을 대체할 때 가치가 있습니다. 기능이 중요하지 않거나, 피할 수 있는 플래시를 발생시키거나, 금형 유지보수를 어렵게 만드는 경우 위험이 됩니다.
| 금형 경로 또는 형상 조건 | 일반적인 금형 영향 | 주요 생산 위험 | 더 나은 설계 검토 조치 |
|---|---|---|---|
| 개폐 금형 성형 형상 | 일반적으로 금형 개폐 방향으로 낮은 금형 복잡성으로 형성 가능. | 하부 금형 메커니즘 위험은 낮지만, 파팅 라인과 이젝터 마크 위치는 여전히 검토가 필요합니다. | 기능이 허용하는 경우 비핵심 피처를 주 개방 방향에 정렬하십시오. |
| 측면 구멍 | 사이드 코어, 슬라이드 또는 소결 후 가공이 필요할 수 있습니다. | 플래시, 금형 마모, 추가 금형 비용 및 더 긴 금형 검토. | 구멍 방향, 공차 및 피처를 소결 후 재배향하거나 가공할 수 있는지 검토하십시오. |
| 각도 또는 교차 구멍 | 더 복잡한 금형 동작이나 후처리가 필요할 수 있습니다. | 더 높은 금형 복잡성, 정렬 위험 및 가능한 치수 변동. | 복잡한 금형을 수용하기 전에 각도 피처가 기능적으로 중요한지 확인하십시오. |
| 내부 언더컷 | 슬라이드, 접이식 동작, 인서트 전략 또는 설계 단순화가 필요할 수 있습니다. | 난형 이형, 높은 금형 비용, 부분 플래시 위험. | 재설계 평가, 분할 피처 전략 또는 금형 제작 전 2차 가공 검토. |
| 깊은 막힌 구멍 | 지지력이 제한된 긴 코어 핀 필요 가능. | 코어 핀 휨, 파손, 마모 및 불안정한 구멍 형상. | 깊이-직경 비율, 구멍 공차 및 관통 구멍 또는 가공 여유 중 더 안전한 옵션 검토. |
| 얇은 슬롯 | 취약한 인서트 또는 밀착 셧오프 면 필요 가능. | 인서트 마모, 슬롯 막힘, 플래시 및 모서리 손상. | 최소 피처 크기, 모서리 강도 및 슬롯의 성형 또는 가공 여부 검토. |
| 보호되는 외관 또는 기능 표면 | 게이트, 이젝터, 파팅 라인 및 슬라이드 인터페이스 옵션을 제한합니다. | 가시적인 자국, 표면 마감 충돌 또는 기능적 간섭. | RFQ 전에 도면에 보호 표면을 표시하고 허용 가능한 마크 영역을 정의하십시오. |
| 성형된 피처 근처의 타이트한 데이텀 | 금형 레이아웃, 수축 제어 및 검사 요구 사항이 증가합니다. | 탈지 및 소결 후 치수 변동. | 공차 전략, 데이텀 위치, 가공 여유 및 검사 방법을 함께 검토하십시오. |
일반적인 실수는 단순한 형상, 후가공 홀 또는 공차 조정이 위험을 줄일 수 있는지 확인하지 않고 모든 피처를 한 번의 작업으로 금형이 생성하도록 요구하는 것입니다. 피처가 성형 가능할 수 있지만 항상 경제적이거나 대량 생산에 안정적인 것은 아닙니다. 피처별 지침은 다음을 검토하십시오. MIM 설계의 홀, 슬롯 및 언더컷.
파팅 라인 배치가 기능, 외관 및 플래시 위험에 미치는 영향
파팅 라인 위치는 금형 편의성뿐만 아니라 부품의 기능을 고려하여 결정해야 합니다. 비기능 표면에서는 가시적인 위트니스 라인이 허용될 수 있지만, 밀봉면, 슬라이딩면, 외관 영역, 데이텀 표면 또는 조립 인터페이스에서는 허용되지 않을 수 있습니다.
MIM에서는 성형된 그린 파트가 여전히 탈지 및 소결이 필요하기 때문에 파팅 라인도 중요합니다. 파팅 라인 또는 셧오프 불일치로 인해 플래시가 발생하면 추후 제거가 필요할 수 있으며, 이 후처리 공정은 작은 형상을 손상시키거나 에지 조건을 변경할 수 있습니다. 문제는 외관뿐만이 아닙니다. 부품의 조립, 밀봉, 슬라이딩 또는 검사 방식에 영향을 미칠 수 있습니다.
| 표면 유형 | 보호해야 하는 이유 | 금형 설계 고려 사항 |
|---|---|---|
| 밀봉면 | 플래시 또는 위트니스 라인이 밀봉 성능에 영향을 미칠 수 있음. | 파팅 라인, 이젝터 마크 및 게이트 베스티지를 피하십시오. |
| 슬라이딩면 | 돌출된 마크가 움직임이나 마모에 영향을 미칠 수 있음. | 파팅 라인 및 연마 요구 사항을 제어하십시오. |
| 결합면 | 표면 불일치는 조립에 영향을 줄 수 있습니다. | 평탄도, 위치 표시 및 데이텀 전략을 확인하십시오. |
| 외관면 | 보이는 자국은 허용되지 않을 수 있습니다. | 게이트, 이젝터 및 파팅 라인을 덜 보이는 영역에 배치하십시오. |
| 검사 기준점 | 금형 자국은 측정 반복성에 영향을 줄 수 있습니다. | 데이텀 표면을 안정적으로 유지하고 명확히 지정하십시오. |
| 후가공 표면 | 가공이 계획된 경우 성형 상태의 중요도가 낮을 수 있습니다. | 가공 여유와 금형 레이아웃을 조정하십시오. |
도면에 기능적 및 외관상 제한 사항이 명시되지 않은 경우, 금형 설계자는 기술적으로 성형은 가능하지만 최종 사용에 부적합한 위치에 게이트, 이젝터 핀 또는 파팅 라인을 배치할 수 있습니다. 마크 위치 및 유동 경로에 대한 더 자세한 검토는 다음을 참조하십시오. MIM 게이트 설계 및 MIM 공차.
MIM 금형에서 슬라이드, 인서트 및 코어 핀은 언제 필요한가?
슬라이드, 인서트 및 코어 핀은 단순한 2플레이트 금형 개폐로 형성할 수 없는 형상이 부품에 있을 때 사용됩니다. 측면 구멍, 교차 구멍, 언더컷, 내부 포켓, 작은 슬롯, 보스 및 국부적 디테일이 있는 MIM 프로젝트에서 일반적입니다.
더 나은 엔지니어링 질문
질문은 단순히 “MIM이 이 형상을 생산할 수 있는가?”가 아닙니다. 더 나은 질문은: 이 형상을 허용 가능한 금형 비용, 유지보수 위험, 플래시 제어 및 치수 안정성으로 반복적으로 성형할 수 있는가?입니다.
| 금형 요소 | 용도 | 주요 위험 | 금형 제작 전 확인 사항 |
|---|---|---|---|
| 코어 핀 | 구멍, 내부 보스, 국부적 캐비티 | 핀 처짐, 마모, 파손, 플래시 | 구멍 깊이, 직경, 공차, 형상 방향 |
| 슬라이드 / 사이드 액션 | 측면 구멍, 언더컷, 교차 형상 | 비용, 유지보수, 슬라이드 계면에서의 플래시 | 형상 방향 변경 가능 여부 |
| 교체 가능 인서트 | 국부 디테일, 마모 영역, 취약 형상 | 인서트 맞춤, 위트니스 라인, 유지보수 | 인서트 교체 예상 여부 |
| 셧오프 면 | 복잡한 성형 형상 분리 | 플래시, 불일치, 마모 | 셧오프 각도, 접촉 면적, 형상 중요도 |
| 후가공 대안 | 성형에 적합하지 않은 구멍이나 정밀 형상 | 추가 가공 비용 | 복잡한 금형보다 가공이 더 리스크가 적은지 검토 |
사이드 액션은 여러 가공 공정을 제거하거나 여러 부품을 하나의 MIM 부품으로 통합할 수 있는 경우 정당화될 수 있습니다. 비중요 형상이거나 회피 가능하거나 소결 후 가공이 더 쉬운 경우에는 정당화되지 않을 수 있습니다. 비용 절충을 위해 검토하세요 MIM 설계 비용 최적화.
이젝션 설계가 MIM 그린 파트를 보호하는 방법
이젝션 설계는 MIM에서 특히 중요한데, 성형된 부품이 금형을 떠날 때 여전히 그린 파트이기 때문입니다. 금속 분말과 바인더를 포함하고 있지만 아직 최종 치밀 금속 부품이 되지 않았습니다. MIMA 공정 개요 피드스톡 성형부터 바인더 제거 및 소결까지의 과정을 설명하며, 금형 설계 시 그린 파트 취급을 고려해야 하는 이유를 보여줍니다.
잘못된 이젝션은 균열, 굽힘, 국부 압축, 변형 또는 소결 후에도 남는 자국을 생성할 수 있습니다. 얇은 벽, 보스, 리브, 긴 평평한 부분, 작은 돌출부 및 비대칭 형상은 모두 신중한 이젝션 계획이 필요합니다. 실제로 이젝터 배치는 벽 두께, 드래프트, 보호 표면 주의사항 및 소결 지지 방향과 함께 검토되어야 합니다.
| 확인 항목 | 중요성 | 모범 사례 |
|---|---|---|
| 이젝터 마크 위치 | 최종 부품에 자국이 남거나 조립에 영향을 줄 수 있습니다. | 이젝터 마크를 밀봉면, 슬라이딩면, 외관면, 기준면에서 멀리 배치하십시오. |
| 얇은 벽 지지 | 얇은 부분은 이젝션 중 변형될 수 있습니다. | 더 넓은 지지 영역을 사용하거나 국부적인 벽 전이부를 수정하십시오. |
| 보스 및 리브 배치 | 국부적인 두꺼움/얇음 전이부가 이젝션 응력을 집중시킬 수 있습니다. | 벽 두께 균형, 모서리 반경, 이젝터 위치를 함께 검토하십시오. |
| 평탄도 민감 표면 | 이젝션력은 굽힘 또는 변형을 유발할 수 있습니다. | 이젝터 밸런스 검토 및 소결 지지대 함께. |
| 취약한 소형 형상 | 핀, 탭, 후크 및 작은 돌출부는 파손되거나 변형될 수 있습니다. | R 추가, 방향 조정 또는 후가공이 더 안전한지 검토합니다. |
엔지니어링 교육용 복합 필드 시나리오: 기능 표면의 이젝터 마크
셧오프, 벤팅 및 플래시 제어가 MIM 사출 품질에 미치는 영향
플래시 제어는 트리밍 문제일 뿐만 아니라 금형 설계 문제입니다. MIM에서 플래시는 파팅 라인, 사이드 액션, 코어 핀, 작은 구멍, 슬롯, 셧오프 표면 또는 마모된 금형 인터페이스 주변에서 발생할 수 있습니다. 성형 또는 소결 후 플래시를 제거할 수 있지만 비용이 증가하고 작은 형상을 손상시키거나 모서리 상태를 변경할 수 있습니다.
셧오프 표면은 금형 강재가 금형 강재와 접촉하여 피드스톡 흐름을 차단하는 위치를 정의합니다. 셧오프 영역이 너무 취약하거나, 너무 날카롭거나, 지지가 불량하거나, 중요 형상 주변에 위치하면 반복성 문제가 발생할 수 있습니다. 벤팅도 중요합니다. 갇힌 공기는 쇼트 샷, 번 자국 또는 불완전 충전에 기여할 수 있지만, 이 주제는 완전한 사출 조건 논의가 아닌 금형 설계와 연결되어야 합니다.
| 리스크 영역 | 가능한 원인 | 품질 영향 | 검토 조치 |
|---|---|---|---|
| 파팅 라인 | 불량한 정렬, 마모, 높은 국부 압력 | 가시적인 위트니스 라인, 플래시 | 파팅 라인 위치 및 셧오프 맞춤 검토. |
| 슬라이드 액션 인터페이스 | 슬라이드 불일치 또는 마모 | 측면 구멍 또는 언더컷 주변 플래시 | 슬라이드 방향, 접촉 면적 및 유지보수 위험 검토. |
| 코어 핀 영역 | 핀 주변 작은 간격 | 구멍 내부 플래시 또는 국부 버 | 핀 지지 및 공차 검토. |
| 얇은 슬롯 | 취약한 인서트 또는 불량한 셧오프 | 막힌 슬롯, 플래시, 모서리 손상 | 해당 피처를 사출 성형할지 가공할지 검토하십시오. |
| 벤트 영역 | 과도한 벤팅 또는 잘못된 벤트 위치 | 플래시, 표면 결함 | 금형 시험을 통해 벤트 크기와 위치를 검토하십시오. |
금형 레이아웃 외의 사출 성형 관련 품질 원인에 대해서는 사출 성형이 MIM 부품 품질에 미치는 영향 및 MIM에서 부품 품질에 영향을 미치는 요소. 를 참조하십시오. 금형 결정의 품질 결함 관점에서 구체적으로 검토하려면 MIM 부품의 금형 관련 품질 위험.
RFQ 전 MIM 금형 설계 검토 매트릭스
가장 유용한 금형 설계 검토는 RFQ 전 또는 금형 릴리스 전에 이루어집니다. 이 단계에서 설계 엔지니어와 구매자는 단순히 견적을 요청해서는 안 됩니다. 공급업체가 금형 레이아웃 리스크, 표면 제약, 중요 치수 및 생산 가정을 식별할 수 있도록 충분한 정보를 제공해야 합니다.
| 도면 항목 | 금형 설계 리스크 | 공급업체가 검토해야 할 사항 | 툴링 전 가능한 조치 |
|---|---|---|---|
| 측면 구멍 | 슬라이드 또는 사이드 코어가 필요할 수 있음. | 방향, 접근성, 공차, 벽 지지 | 구멍 방향 재설계, 슬라이드 사용 또는 소결 후 가공 |
| 내부 언더컷 | 복잡한 금형 동작이 필요할 수 있음. | 이형 방향, 금형 가능성, 비용 영향 | 형상 단순화 또는 금형 복잡성 수용 |
| 깊은 막힌 구멍 | 긴 코어 핀이 휘거나 마모될 수 있음. | 구멍 깊이, 직경, 공차, 지지 | 관통 구멍으로 변경, 깊이 감소 또는 후가공 |
| 보호 외관 표면 | 게이트, 이젝터 또는 파팅 라인 표시가 허용되지 않을 수 있음. | 무표시 영역 및 허용 표시 영역 | 표시를 뒷면이나 비기능 영역으로 이동 |
| 엄격한 기준 치수 | 금형 및 소결 수축이 최종 치수에 영향을 미칠 수 있음. | 금형 레이아웃, 소결 수축 보정, 검사 기준 | 공차 조정, 가공 여유 추가 또는 기준 명확화 |
| 보스 근처 얇은 벽 | 이젝션 응력 또는 충진 불균형이 발생할 수 있음. | 벽 전이부, 이젝터 지지부, 반경 | 반경 추가, 벽 조정 또는 이젝터 지지부 재배치 |
| 평탄도 민감 영역 | 이젝션과 소결 지지가 상호 작용할 수 있음. | 금형 방향, 지지면, 검사 방법 | 소결 지지 전략과 함께 검토 |
| 연간 대량 생산 | 멀티 캐비티 금형을 고려할 수 있습니다. | 캐비티 밸런스, 반복성, 유지보수 | 단일 캐비티, 패밀리 금형 또는 멀티 캐비티 전략 비교 |
실용적인 사전 금형 검토 순서는 다음을 참조하십시오. MIM DFM 설계 체크리스트.
금형 복잡성이 금형 비용 및 프로젝트 위험에 미치는 영향
금형 복잡성은 추가 슬라이드, 인서트, 사이드 코어, 취약한 셧오프 또는 정밀 기능이 추가될 때마다 설계 노력, 제조 난이도, 시험 위험 및 유지보수 요구 사항이 증가하기 때문에 비용에 영향을 미칩니다. 그러나 금형 복잡성이 항상 부정적인 것은 아닙니다. CNC 가공을 줄이고, 조립을 없애고, 반복성을 개선하거나, 대량 생산을 지원할 때 정당화될 수 있습니다.
실제로 구매자는 금형 복잡성을 예상 연간 생산량, 부품 기능, 공차 요구 사항 및 대체 제조 경로의 비용과 함께 평가해야 합니다. 후가공이 많이 필요한 단순한 금형이 전체적으로 더 저렴하지 않을 수 있으며, 반대로 저용량 또는 중요하지 않은 기능을 위해 지나치게 복잡한 금형은 불필요한 위험을 초래할 수 있습니다.
| 비용 요인 | 위험 또는 비용 증가 이유 | 정당화될 수 있는 경우 |
|---|---|---|
| 슬라이드 또는 사이드 액션 | 이동식 금형 메커니즘 및 유지보수 추가. | 고가의 가공 또는 조립을 제거할 때. |
| 교체 가능 인서트 | 피팅 및 유지보수 요구사항 추가. | 국부적인 디테일 또는 마모 영역에 제어된 교체가 필요할 때. |
| 긴 코어 핀 | 변형, 마모 또는 파손 가능성. | 구멍이 기능적이며 재설계가 불가능할 때. |
| 멀티 캐비티 금형 | 캐비티 밸런스 및 높은 초기 검토 필요. | 연간 생산량이 금형 투자를 뒷받침할 수 있는 경우. |
| 밀폐 차단 기능 | 정밀한 금형 맞춤 및 유지보수가 필요합니다. | 성형된 형상이 기능에 필수적인 경우. |
| 늦은 T1 설계 변경 | 용접, 재절삭 또는 주요 금형 수정이 필요할 수 있습니다. | 조기 DFM 검토를 통해 줄여야 합니다. |
실용적인 구매 질문은 단순히 “금형이 왜 비싼가?”가 아닙니다. 더 나은 질문은 “어떤 형상 선택이 금형 비용을 발생시키며, 그 선택이 기능에 필요한가?”입니다. 더 넓은 비용 평가를 위해 다음을 검토하세요. 금속 사출 성형 비용 및 MIM 설계 비용 최적화.
금형 제작 전에 발견해야 할 일반적인 금형 설계 실수
많은 금형 관련 문제는 도면이 금형 제작 전에 검토되면 피할 수 있습니다. 다음 실수는 부품이 CAD에서는 단순해 보이지만 금형 이형, 그린 파트 이젝션, 탈지 및 소결 과정에서 다르게 작동하기 때문에 흔히 발생합니다.
| 일반적인 실수 | 생산 리스크 | 개선 조치 |
|---|---|---|
| 도면에 보호면 표시 없음 | 게이트, 이젝터 또는 파팅 마크가 기능에 영향을 줄 수 있음. | 밀봉면, 슬라이딩면, 외관면 및 기준면 표시. |
| 툴링 검토 없이 배치된 측면 홀 | 슬라이드 또는 사이드 코어로 인해 비용 및 플래시 리스크 증가 가능. | 방향, 공차 또는 공정 변경 가능 여부 검토. |
| 깊은 블라인드 홀이 성형 형상으로 설계됨 | 코어 핀이 휘거나 파손될 수 있음. | 관통홀, 깊이 축소 또는 후가공을 고려하십시오. |
| 모든 치수에 엄격한 공차 적용 | 금형 및 검사 비용이 불필요하게 증가할 수 있습니다. | 중요 치수와 비중요 치수를 구분하십시오. |
| 소결 수축을 단순한 스케일 팩터로 처리 | 형상 및 소결 거동으로 인해 최종 치수가 달라질 수 있습니다. | 수축 민감 형상과 검사 기준점을 검토하십시오. |
| T1까지 이젝터 마크 무시 | 기능성 또는 외관 표면이 영향을 받을 수 있습니다. | 금형 제작 전 허용 마크 영역을 확인하십시오. |
엔지니어링 교육을 위한 복합 시나리오: 피할 수 있었던 슬라이드가 금형 리스크를 증가시킴
더 광범위한 실수 체크리스트는 다음을 참조하십시오. 일반적인 MIM 설계 실수.
MIM 금형 설계 검토를 위해 무엇을 보내야 합니까?
유용한 MIM 금형 설계 검토에는 부품 이미지나 기본 치수 이상의 정보가 필요합니다. 공급업체는 부품의 기능, 중요 표면, 공차 우선순위, 재료 요구사항, 생산 수량, 그리고 금형 제작 전에 프로젝트가 여전히 유연한지 여부를 이해해야 합니다.
| 제공할 정보 | 중요성 |
|---|---|
| 2D 도면 | 공차, 데이텀, 표면 노트 및 검사 요구사항을 보여줍니다. |
| 3D CAD 파일 | 금형 개방 방향, 언더컷 및 금형 동작을 검토할 수 있습니다. |
| 중요 치수 | 소결 수축에 민감한 형상과 검사에 민감한 형상을 식별하는 데 도움이 됩니다. |
| 보호 표면 | 게이트, 이젝터 및 파팅 라인이 기능 영역에 배치되는 것을 방지합니다. |
| 재료 요구사항 | 피드스톡 선택, 소결 거동, 특성 및 적용 적합성에 영향을 미칩니다. |
| 표면 마감 요구 사항 | 허용되는 마크, 연마, 가공, 코팅 또는 후처리에 영향을 미칩니다. |
| 예상 연간 생산량 | 금형 복잡성과 멀티 캐비티 금형의 타당성을 결정하는 데 도움이 됩니다. |
| 적용 배경 | 엔지니어링 팀이 하중, 마모, 부식, 조립 또는 외관 요구 사항을 이해하는 데 도움이 됩니다. |
| 프로토타입 또는 양산 단계 | 금형 투자 전에 설계 변경이 여전히 실용적인지 결정합니다. |
RFQ 전에 도면에 다음 영역을 표시하세요
금형 설계 검토의 정확성을 높이기 위해 보호 외관면, 밀봉면, 슬라이딩면, 기준면, 중요 치수, 측면 구멍, 언더컷, 얇은 슬롯, 평탄도 민감 영역 및 허용 마크 영역을 식별하십시오. 이는 엔지니어링 팀이 금형 투자 전에 파팅 라인, 게이트 자국, 이젝터 마크, 슬라이드 인터페이스, 수축 민감 치수 및 후가공 필요성을 검토하는 데 도움이 됩니다.
가장 강력한 검토는 금형 제작 전에 이루어집니다. 금형이 제작된 후에는 파팅 라인, 게이트, 이젝터, 슬라이드 또는 수축 관련 문제를 수정하는 것이 더 느리고 비용이 많이 들 수 있습니다.
MIM 금형 설계 검토를 위해 도면 제출
부품에 측면 구멍, 언더컷, 깊은 구멍, 얇은 슬롯, 보호 외관 영역, 밀봉면, 엄격한 기준 치수 또는 대량 생산 요구 사항이 포함된 경우, 금형 제작 전에 금형 설계 및 DFM 검토를 위해 프로젝트 정보를 보내주십시오.
XTMIM은 금형 개방 방향, 파팅 라인 위치, 게이트 및 이젝터 마크 제한, 슬라이드, 인서트, 코어 핀, 셧오프 위험, 소결 수축에 민감한 치수, 그리고 금형 투자, 시험 생산 또는 반복 생산 전에 단순화해야 할 형상을 검토할 수 있습니다.
도면 업로드 / 엔지니어링 팀 문의MIM 금형 설계에 대한 FAQ
MIM 금형 설계란 무엇인가요?
MIM 금형 설계는 부품 도면을 사출 가능한 그린 부품으로 전환하는 금형 계획 프로세스입니다. 캐비티 배치, 파팅 라인 위치, 금형 개방 방향, 슬라이드, 인서트, 코어 핀, 이젝션, 셧오프 표면, 벤팅 및 마크 위치가 포함됩니다. MIM에서 금형 설계는 탈지, 소결 수축, 최종 치수 및 검사 요구 사항도 고려해야 합니다.
MIM 금형 설계는 플라스틱 사출 금형 설계와 어떻게 다른가요?
MIM은 사출 성형 원리를 사용하지만, 성형된 부품이 최종 제품은 아닙니다. 금속 분말과 바인더로 만들어진 그린 부품입니다. 성형 후 바인더를 제거하고 소결하여 치밀한 금속 부품으로 만들어야 합니다. 따라서 금형 설계는 그린 부품 강도, 이젝션 손상, 수축, 소결 거동 및 최종 치수 제어를 고려해야 합니다.
MIM에서 파팅 라인 위치가 중요한 이유는 무엇인가요?
파팅 라인 위치는 외관, 플래시 위험, 조립, 밀봉, 슬라이딩 기능 및 검사에 영향을 줄 수 있기 때문에 중요합니다. 보이는 파팅 라인은 중요하지 않은 표면에서는 허용될 수 있지만, 일반적으로 밀봉 표면, 슬라이딩 표면, 미관 영역, 데이텀 표면 및 밀착 조립 영역에서는 피해야 합니다.
MIM 부품에 슬라이드나 사이드 액션이 필요한 경우는 언제인가요?
MIM 부품에 측면 구멍, 언더컷, 교차 구멍 또는 주 금형 개방 방향으로 이형이 불가능한 형상이 포함된 경우 슬라이드나 사이드 액션이 필요할 수 있습니다. 그러나 슬라이드는 금형 비용, 유지보수 요구 사항 및 플래시 위험을 증가시킵니다. 공급업체는 해당 형상이 기능적으로 중요한지, 재설계 또는 후가공이 더 실용적인지 검토해야 합니다.
측면 구멍이나 언더컷이 항상 MIM 금형에서 슬라이드를 필요로 합니까?
항상 그렇지는 않습니다. 일부 측면 구멍이나 언더컷은 재설계, 방향 변경, 단순화 또는 소결 후 가공이 가능합니다. 슬라이드나 사이드 코어는 일반적으로 해당 형상이 기능적으로 중요하고 예상 생산량이 추가 금형 비용, 유지보수 및 플래시 제어 위험을 정당화할 때 고려됩니다.
MIM으로 언더컷과 측면 구멍을 생산할 수 있습니까?
네, MIM은 특정 언더컷과 측면 구멍을 생산할 수 있으며, 특히 생산량과 부품 기능이 금형 복잡성을 정당화할 때 가능합니다. 그러나 모든 언더컷이 성형되어야 하는 것은 아닙니다. 일부 형상은 금형 위험이 너무 높은 경우 재설계, 단순화 또는 소결 후 가공하는 것이 더 좋습니다.
이젝터 핀 자국이 최종 MIM 부품에 남습니까?
남을 수 있습니다. 그린파트 이형 시 생성된 이젝터 자국은 탈지 및 소결 후에도 가시적으로 남거나 기능 표면에 영향을 미칠 수 있습니다. 표면이 외관, 밀봉, 슬라이딩 또는 검사 기준면으로 사용되는 경우 금형 설계 전에 보호 표면으로 지정되어야 합니다.
MIM 금형 설계 검토에 필요한 파일은 무엇입니까?
유용한 검토를 위해서는 일반적으로 2D 도면, 3D CAD 파일, 재료 요구 사항, 중요 치수, 공차 우선순위, 보호 표면 메모, 표면 마감 요구 사항, 예상 연간 생산량 및 적용 배경이 필요합니다. 이러한 입력 정보는 공급업체가 금형 이형, 금형 복잡성, 이젝션, 수축 민감 치수 및 생산 가능성을 검토하는 데 도움이 됩니다.
표준 및 기술 참고 사항
이 페이지는 MIM 공정 이해, 금형 복잡성, 그린 파트 취급 또는 재료 사양을 지원하는 경우에만 MIMA 및 MPIF 재료를 참조합니다. MIMA 설계 센터 복잡한 MIM 설계 및 금형 고려 사항과 관련이 있습니다. MPIF MIM 공정 개요 는 그린 부품 제거, 바인더 추출 및 소결 이해와 관련이 있습니다. MPIF Standard 35-MIM 는 재료 사양과 관련이 있지만 금형 설계 표준으로 취급되어서는 안 됩니다. 금형 레이아웃, 공차 능력 및 생산 가능성은 여전히 프로젝트별 DFM 검토가 필요합니다.
