MIM-Teile · Hitzebeständige Anwendungen

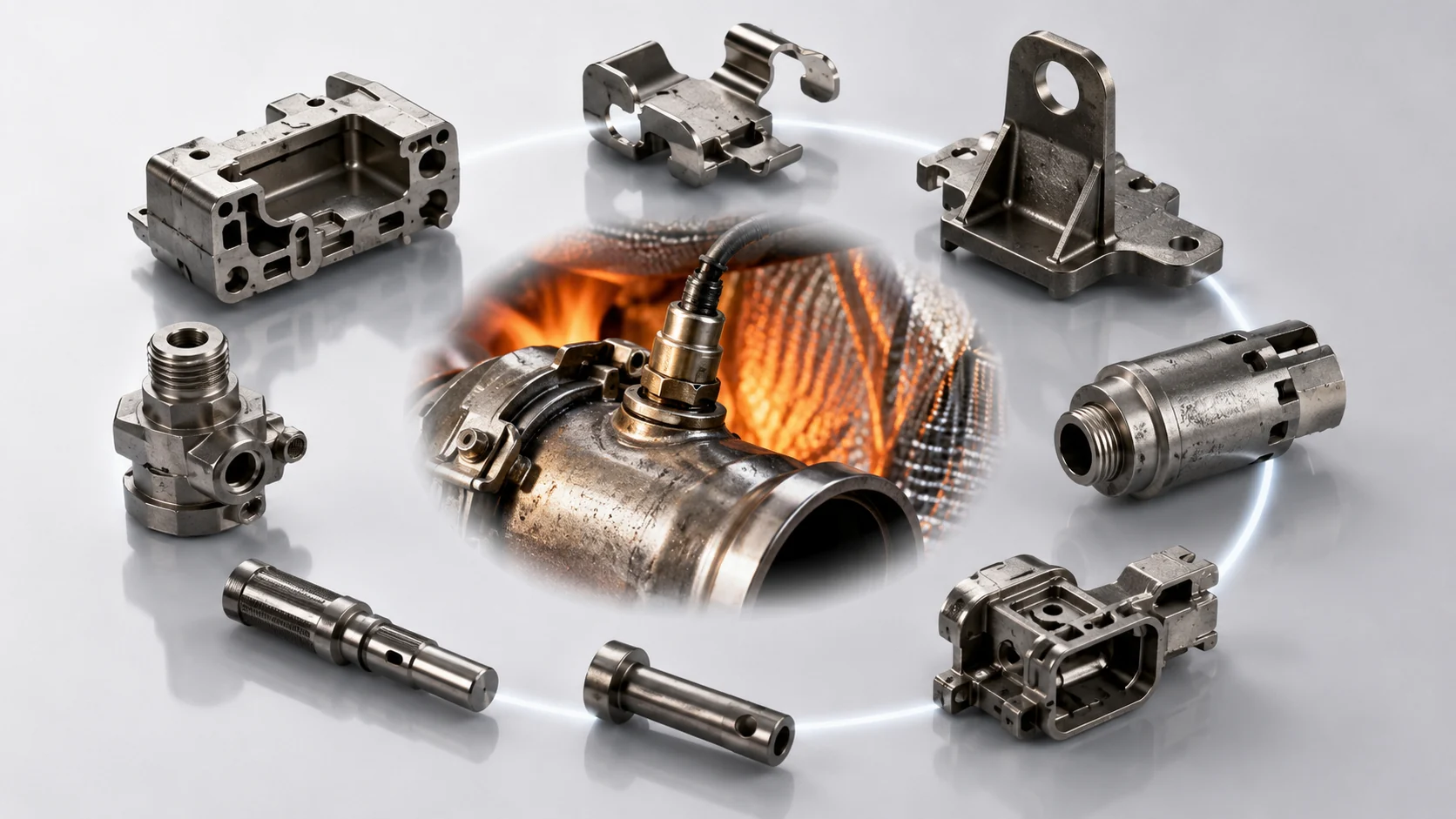

Hitzebeständige MIM-Teile sind kleine, komplexe Metallkomponenten, die für Hitzeeinwirkung, thermische Zyklen, Oxidation oder Heißmontagebedingungen ausgelegt sind. Sie sind geeignet, wenn das Teil eine kompakte Geometrie, reproduzierbare Fertigung und einen MIM-kompatiblen Materialweg erfordert, der maschinell aufwändig oder teuer wäre. Die Entscheidung sollte nicht allein aufgrund des Begriffs “hitzebeständig” getroffen werden. Ingenieure müssen Betriebstemperatur, Spitzentemperatur, Atmosphäre, Belastung bei Temperatur, Wanddickenausgleich, Sinterverzugsrisiko, Toleranzstrategie und Jahresstückzahl prüfen, bevor sie sich für Metallpulverspritzgussteile. entscheiden. Hitzebeständige MIM-Teile sind auch nicht dasselbe wie wärmebehandelte MIM-Teile: Hitzebeständigkeit beschreibt die Einsatzumgebung, während die Wärmebehandlung nur ein möglicher Nachbearbeitungsschritt für ausgewählte Werkstoffe ist. Diese Seite hilft Konstrukteuren und technischen Einkäufern zu entscheiden, wann MIM eine Prüfung wert ist, welche Teiletypen realistisch sind, welche Risiken vor dem Werkzeugbau zu beachten sind und welche Informationen für eine zeichnungsbasierte Machbarkeitsprüfung bereitgestellt werden sollten.
Kernaussage: Hitzebeständige MIM-Teile werden nicht durch eine einzige Werkstoffgüte definiert, sondern durch Einsatztemperatur, Geometrie, Werkstoffweg, Maßrisiko und Produktionsvolumen.
Kurze Antwort: Wann sind hitzebeständige MIM-Teile eine gute Wahl?
Hitzebeständige MIM-Teile sind in der Regel dann prüfenswert, wenn das Bauteil gleichzeitig drei Bedingungen erfüllt:
- Das Bauteil ist klein und geometrisch komplex. Typische Beispiele sind kleine Gehäuse, Halterungen, Clips, Klammern, Steckverbinder, Stifte, miniaturisierte Durchflusssteuerungselemente und kompakte Strukturbauteile.
- Die Anwendung setzt das Bauteil hitzebedingten Belastungen aus. Dazu können Dauerbetriebstemperatur, Spitzentemperatur, Temperaturwechsel, Oxidation, Heißgaseinwirkung oder Belastung unter Temperatur gehören.
- Das Produktionsvolumen rechtfertigt die MIM-Werkzeugkosten. MIM ist ein werkzeuggebundener Prozess. Er ist in der Regel dann sinnvoll, wenn das Projekt eine wiederholbare Serienproduktion erfordert und nicht nur einige wenige Einzelprototypen.
Technische Antwort: Die eigentliche Frage ist nicht einfach: “Kann diese Legierung Wärme widerstehen?” Die bessere Frage ist, ob diese spezifische Geometrie, der Werkstoffweg, die Toleranzanforderung und die Betriebsbedingungen durch MIM-Spritzgießen, Grünlingshandhabung, Entbindern, Sintern und eventuelle Nachbearbeitung beherrscht werden können.
In der Praxis sollte MIM in Betracht gezogen werden, wenn die Bauteilkomplexität und die Serienproduktion den Werkzeugbau und die Schwindungskontrolle rechtfertigen. Es sollte nicht als Standardweg für große Hochtemperaturbauteile, einfache Blech-Hitzeschilde, Prototypen mit extrem geringen Stückzahlen oder Komponenten, die Walz-, Schmiede-, Einkristall- oder Gussgefüge erfordern, angesehen werden. Es ist auch nicht dieselbe Entscheidung wie die Wahl eines hochleitfähigen Kühlkörpermaterials, bei dem Wärmeableitung, Wärmeleitfähigkeit und Bauteilgröße eher zu Aluminiumstrangpressen, Druckguss, CNC-Bearbeitung oder einem anderen Verfahren führen.
Was zählt als hitzebeständiges MIM-Teil?
Hitzebeständigkeit ist eine Anwendungsanforderung, keine einzelne Teilekategorie
Ein hitzebeständiges MIM-Teil wird nicht allein durch die Materialgüte definiert. Es wird definiert durch das Verhältnis zwischen Betriebstemperatur, Spitzentemperatur, thermischer Zyklenfrequenz, Atmosphären- oder Chemikalieneinwirkung, mechanischer Belastung bei Temperatur, Teilgeometrie, Toleranzanforderung, Produktionsvolumen sowie dem verfügbaren MIM-Material und Sinterweg.
Dies ist wichtig, weil dieselbe Komponente mehr als einer technischen Kategorie angehören kann. Ein kleines Sensorgehäuse kann gleichzeitig ein MIM-Sensorteil, ein Miniaturgehäuse und ein hitzebeständiges Teil sein. Auf dieser Seite liegt der Fokus auf der Hochtemperatur- oder Wärmeexpositions-Leistungsanforderung, nicht auf der vollständigen Konstruktionstiefe von Sensorteilen, Steckverbindern, Zahnrädern oder Automobilsystemen.
Typische Wärmeexpositionsbedingungen zur Überprüfung
| Wärmeexpositionsfaktor | Warum dies für die MIM-Prüfung wichtig ist |
|---|---|
| Dauerbetriebstemperatur | Hilft bei der Auswahl der Materialfamilie und der Bewertung des Langzeitrisikos. |
| Spitzentemperatur | Kann Oxidation, Festigkeitserhalt, Wärmebehandlungsentscheidungen und Sicherheitsmarge beeinflussen. |
| Thermische Zyklierung | Kann Maßstabilität, Rissrisiko, Montagepassung und Oberflächenzustand beeinflussen. |
| Atmosphäre | Luft, Gas, Feuchtigkeit, Verbrennungsgas oder korrosive Medien können die Materialauswahl ändern. |
| Belastung bei Temperatur | Hochtemperaturfestigkeit, Kriechen und Spannungsbruchrisiko hängen von Last, Zeit und Bauteilgeometrie ab. |
| Oberflächenanforderung | Beschichtung, Polieren, Bearbeitung, Passivierung oder Abdichtung von Oberflächen können die Endmaße beeinflussen. |
| Einbauort | Bauteile in der Nähe von Abgas, Heizungen, Motoren, Ventilen, Batterien oder Heißgasströmungen können eine andere Prüflogik erfordern. |
Häufiger Fehler: Für hitzeexponierte MIM-Teile reicht die Angabe eines Materialnamens und eines 3D-Modells nicht aus. Für eine zuverlässige Prüfung ist die Betriebsbedingung ebenso wichtig wie die Geometrie.
Wann MIM für hitzebeständige Metallkomponenten geeignet ist
MIM ist in der Regel am besten geeignet, wenn das Teil klein, komplex, wiederholbar und mit CNC-Bearbeitung, Gießen, Stanzen oder herkömmlicher Press-Pulvermetallurgie wirtschaftlich schwer herstellbar ist. Besonders nützlich ist es, wenn mehrere kleine Merkmale in einer kompakten Komponente integriert sind und das Projektvolumen den Werkzeugbau rechtfertigt.
Kernaussage: Die MIM-Eignung wird durch die Kombination von Geometrie, Wärmebelastung, Materialroute, Toleranzstrategie und Produktionsvolumen bestimmt – nicht allein durch die Hitzebeständigkeit.
| Prüffaktor | Gut geeignet für MIM | Vorsicht geboten |
|---|---|---|
| Bauteilgröße | Kleine und kompakte Metallkomponenten | Große Teile mit hohem Sinterverzugsrisiko |
| Geometrie | Komplexe Schlitze, Bohrungen, Rippen, feine Merkmale, Hinterschneidungen oder integrierte Funktionen | Sehr ungleichmäßige Wandstärke, lange ungestützte Abschnitte oder schlechte Anschlussmöglichkeiten für den Anguss |
| Produktionsvolumen | Mittlere bis hohe Serienproduktion | Sehr geringe Stückzahl, bei der sich die Werkzeugkosten kaum rechtfertigen lassen |
| Materialanforderung | MIM-kompatibler Edelstahl, Nickelbasislegierung, Kobaltbasislegierung oder Sonderlegierungsweg | Material ohne stabilen Pulver-, Binder-, Feedstock-, Entbinderungs- oder Sinterweg |
| Wärmeeinwirkung | Kontrollierte Hochtemperatur- oder Wärmezyklusumgebung innerhalb der Materialgrenzen | Extreme Langzeitkriech-, Ermüdungs-, Heißkorrosions- oder Vibrationsanforderungen ohne Validierungsdaten |
| Toleranz | Angemessene MIM-Toleranzstrategie mit selektiven Sekundäroperationen bei Bedarf | Unrealistische Toleranzerwartungen direkt nach dem Sintern |
| Prozessersatz | Die CNC-Kosten sind hoch, da das Teil viele kleine Merkmale aufweist. | Einfache Geometrie, die CNC, Stanzen, Gießen oder PM wirtschaftlicher herstellen können. |
Aus Sicht der Konstruktionsprüfung wird MIM attraktiv, wenn die Kosten und die Komplexität der Bearbeitung kleiner hitzebeständiger Merkmale höher sind als die Kosten und das Risiko von Werkzeugbau, Entbindern, Sintern und Nachsinterkontrolle. Für eine geometriespezifische Prüfung fahren Sie mit dem MIM-Konstruktionsleitfaden.
Gängige hitzebeständige MIM-Teiletypen
Dieser Abschnitt ersetzt keine Branchenseiten oder strukturspezifischen Seiten. Er zeigt gängige Teilefamilien, bei denen eine Prüfung auf hitzebeständigen MIM sinnvoll sein kann. Jeder Teiletyp erfordert dennoch eine anwendungsspezifische Prüfung, da Material, Wandstärke, Belastung, Temperatur und Toleranz das Fertigungsrisiko verändern können.
Kernaussage: Hitzebeständige MIM-Teile sollten nach Anwendungsbedingung und Teilefunktion dargestellt werden, nicht als zufälliger Produktkatalog.
Hochtemperatur-Sensorgehäuse und Schutzmanschetten
Kleine Sensorgehäuse, Manschetten und Schutzkörper benötigen möglicherweise thermische Stabilität, Korrosionsbeständigkeit, kompakte Geometrie und präzise Montageschnittstellen. MIM kann in Betracht gezogen werden, wenn das Teil kleine Löcher, innere Merkmale, dünne Wände, Positionierschultern oder Formen aufweist, die wiederholt langsam zu bearbeiten wären.
Die Prüfung sollte sich auf Materialverträglichkeit, Risiko des Dünnwandspritzgießens, Schwindung um innere Merkmale, Dicht- oder Montageflächen sowie Anforderungen an die Nachsinterbearbeitung konzentrieren.
Hitzebelastete Halterungen, Klammern und Sicherungselemente
Halterungen, Klammern und Sicherungselemente, die in der Nähe heißer Baugruppen eingesetzt werden, kombinieren oft mechanische Positionierung mit wiederholten thermischen Zyklen. MIM kann sinnvoll sein, wenn das Teil zu komplex für das Stanzen, aber zu klein und detailliert für einen kosteneffizienten Guss ist.
Zu den Hauptrisiken gehören Sinterverzug, Spannungskonzentration an scharfen Ecken, Kriechen unter Last sowie Änderungen der Passung nach Wärmebehandlung oder Oberflächenveredelung.
Ventilbezogene kleine MIM-Teile
Ventilbezogene Kleinteile können kompakte Durchflusssteuerkörper, kleine Sitze, Führungsmerkmale, Halterungen oder aktorbezogene Komponenten umfassen. MIM kann in Betracht gezogen werden, wenn das Design kleine komplexe Merkmale und eine wiederholbare Produktionsnachfrage aufweist.
Wenn das Ventilteil eine kritische Dichtfläche hat, sollte die DFM-Prüfung klären, ob die gesinterte Geometrie ausreicht oder ob Bearbeitung, Schleifen, Läppen oder andere Sekundäroperationen erforderlich sind.
Hitzebeständige Verbinder und Verbindungshardware
Einige MIM-Verbinder und Verbindungshardware-Teile benötigen Hitzebeständigkeit, da sie in der Nähe von Motoren, Batterien, Abgasbereichen, Brennern, Heizungen oder Industrieanlagen sitzen.
Die Konstruktionsprüfung sollte die Wärmeausdehnung, das Montagespiel, Verzug dünner Querschnitte, Passflächen und prüfen, ob das Bauteil bei Temperatur belastet wird.
Kleine Wellen, Stifte und Verriegelungselemente in heißen Baugruppen
Kleine Wellen und Stifte, Klinken, Riegel und Verriegelungselemente können Hitze, Reibung und Belastung ausgesetzt sein. MIM kann helfen, wenn die Form nicht nur ein einfacher Drehstift ist, sondern Abflachungen, Nuten, Köpfe, zahnradähnliche Details oder Verriegelungsprofile umfasst.
Die wichtigsten Prüfpunkte sind Geradheit nach dem Sintern, Verschleißfestigkeit bei Temperatur, lokale Bearbeitung von Lagerflächen, Wärmebehandlung, Härte und Toleranzstapelung der Montage.
Kleine Teile für Turbolader, Abgas und Heißgasbereiche
Teile für Turbolader, Abgas und Heißgasbereiche sind Anwendungsbeispiele, kein Beweis dafür, dass jedes solche Teil geeignet ist. Bei diesen Teilen können Hitze, Oxidation, Vibration, Ermüdung und Gaseinwirkung kombiniert auftreten.
Wenn das Teil zu einer Fahrzeugplattform oder einem motorbezogenen System gehört, sollte es auch unter Automotive-MIM-Teile.
Materialoptionen für wärmeexponierte MIM-Teile
Die Materialauswahl für hitzebeständige MIM-Teile sollte von den Einsatzbedingungen ausgehen, nicht nur von einer bevorzugten Werkstoffbezeichnung. Dieser Abschnitt bietet eine Screening-Logik für Werkstofffamilien und ersetzt keine vollständige MIM-Werkstoffen Prüfung.
Kernaussage: Das richtige hitzebeständige MIM-Material hängt zuerst von den Einsatzbedingungen ab, dann von der Herstellbarkeit, den Kosten und den Prüfanforderungen.
Hitzebeständige Edelstähle
Hitzebeständige Edelstähle kommen in Betracht, wenn die Anwendung eine Balance aus Oxidationsbeständigkeit, Korrosionsbeständigkeit, Herstellbarkeit und Kostenkontrolle erfordert. Sie eignen sich für moderate Wärmeeinwirkung, Montageumgebungen mit Hitze oder Teile, bei denen sowohl Korrosion als auch Temperatur eine Rolle spielen.
Sie reichen möglicherweise nicht aus, wenn die Anwendung extreme Langzeit-Hochtemperaturfestigkeit, starke Heißkorrosion oder anspruchsvolle Kriechbeständigkeit erfordert.
Nickelbasislegierungen für höhere Temperaturanforderungen
Nickelbasislegierungen werden oft geprüft, wenn höhere Temperaturfestigkeit, Oxidationsbeständigkeit und Heißgasexposition wichtig sind. Sie sind relevant für kompakte Hochtemperaturteile wie kleine Komponenten im Turboladerbereich, Heißgaskomponenten und anspruchsvolle Industrieteile.
In der Produktion besteht die Herausforderung nicht nur darin, einen Nickellegierungsnamen auszuwählen. Feedstock-Verfügbarkeit, Sinterverhalten, Schwindung, Verzugsrisiko, Nachbearbeitung, Prüfung und Kosten müssen alle überprüft werden.
Kobaltbasierte und Sonderlegierungen
Kobaltbasierte und Sonderlegierungen können in Betracht gezogen werden, wenn hohe Temperaturen, Verschleiß, Korrosion und mechanische Belastung kombiniert auftreten. Diese Werkstoffe erfordern eine projektspezifische Prüfung, da die Kosten, der Sinterprozess, die Oberflächenanforderungen und die endgültigen Abnahmekriterien anspruchsvoller sein können als bei üblichen Edelstahl-MIM-Projekten.
Die Werkstoffauswahl sollte durch Anwendungsdaten bestätigt werden
Vor dem Werkzeugbau: Eine Materialfamilie, die in einer Hochtemperaturanwendung funktioniert, kann in einer anderen versagen, wenn sich Last, Atmosphäre, Einschaltdauer oder Oberflächenanforderungen ändern. Die Materialauswahl sollte zusammen mit der DFM-Prüfung, dem Sinterverhalten und den Prüfanforderungen bestätigt werden. Wenn das Teil eine Wärmebehandlung erfordert, sollte der Wärmebehandlungsprozess als Nachbehandlungsanforderung betrachtet werden und nicht mit der Hochtemperaturbeständigkeit gleichgesetzt werden.
DFM-Risiken bei MIM-Teilen für Hochtemperaturanwendungen
Hochtemperaturbeständige MIM-Teile benötigen eine DFM-Prüfung, da MIM nicht nur ein Materialumwandlungsprozess ist. Es ist ein Fertigungsweg mit Formgebung, Entbindern und Sintern. Jede Stufe kann die Maßhaltigkeit, Dichte, Oberflächenbeschaffenheit und die endgültige Montagefunktion beeinflussen.
Kernaussage: Das Hauptrisiko liegt nicht nur in der hohen Temperatur, sondern im Zusammenspiel von Hitzeeinwirkung, Material, Geometrie, Sinterschwindung und kritischen Abmessungen.
Sinterschwindung und Verzug
MIM-Teile schrumpfen während des Sinterns. Das Werkzeug muss die Schwindung kompensieren, aber die Schwindung wird durch Material, Geometrie, Wanddickenausgleich, Sinterunterstützung und Ofensteuerung beeinflusst. Bei hitzebeständigen Teilen ist dies wichtig, da viele dieser Komponenten in Baugruppen verwendet werden, bei denen Anlageflächen, Bohrungen, Schultern oder Passmerkmale stabil bleiben müssen.
- Lange ungestützte Abschnitte
- Asymmetrische Geometrie
- Dicke-zu-dünne Übergänge
- Große flache Bereiche
- Schlanke Stifte
- Dünne Wände um Bohrungen
- Außermittige Massenverteilung
Wenn das Teil hitzebeansprucht und maßkritisch ist, sollte die DFM-Prüfung identifizieren, welche Abmessungen direkt durch MIM gesteuert werden können und welche nach dem Sintern eine Bearbeitung oder Kalibrierung erfordern.
Thermische Zyklierung und Maßstabilität
Thermische Zyklierung kann Probleme aufdecken, die bei einer Prüfung bei Raumtemperatur nicht offensichtlich sind. Ein Teil kann die anfänglichen Maßprüfungen bestehen, aber nach wiederholter Ausdehnung und Kontraktion dennoch Montageprobleme verursachen.
Zu den Prüfpunkten gehören Passungsspiel, Materialausdehnungsverhalten, Wärmebehandlungszustand, Beschichtungs- oder Oberflächenbehandlungsdicke, Stabilität kritischer Bezugspunkte und Montagespannung.
Kriechen, Zeitstandfestigkeit und Belastung bei Temperatur
Bei hitzebeständigen Teilen reicht die Festigkeit bei Raumtemperatur nicht aus. Wenn das Teil bei Temperatur belastet wird, muss die Prüfung möglicherweise Langzeitverformung, Kriechen, Zeitstandfestigkeit oder Ermüdungsrisiko berücksichtigen.
Dies ist besonders wichtig für kleine lasttragende Halterungen, Halteelemente, Stifte, ventilbezogene Teile, Heißgasbauteile und Teile, die gleichzeitig Vibration und Hitze ausgesetzt sind.
Oxidation, Heißkorrosion und Oberflächenzustand
Die Umgebung eines hitzebeständigen Teils kann das Materialverhalten verändern. Luft, Abgas, Verbrennungsgas, Dampf, Chemikalien oder korrosive Medien können Oxidation und Oberflächenabbau beeinflussen. Bei einigen Teilen beeinflusst die Oberflächenbeschaffenheit auch die Montage, Abdichtung oder den Verschleiß.
Dünne Wände, scharfe Ecken und Übergänge von dick zu dünn
MIM ermöglicht komplexe kleine Merkmale, hat aber dennoch konstruktive Grenzen. Dünne Wände können das Form- und Füllrisiko erhöhen. Scharfe Innencken können die Spannungskonzentration erhöhen. Plötzliche Wanddickenänderungen können Verzug, Einfallstellen, Risse oder ungleichmäßige Schwindung verursachen.
Details zum Prozessschritt finden Sie unter MIM-Prozessübersicht.
Zusammengesetzte Fallszenarien für die fertigungsgerechte Konstruktionsprüfung
Verzug eines wärmebeanspruchten Halters nach dem Sintern
Welches Problem ist aufgetreten: Ein kleiner wärmebeanspruchter Halter bestand die erste Formprüfung, aber nach der Probeproduktion zeigten die Haltearme sichtbaren Verzug und inkonsistente Passgenauigkeit.
Warum es passiert ist: Das Teil hatte dünne Arme, die mit einem dickeren Mittelkörper verbunden waren. Während des Sinterns war das Schwindungsverhalten nicht gleichmäßig. Die ungestützten Arme waren empfindlicher gegenüber Schwerkraft und thermischer Verformung.
Was die eigentliche Systemursache war: Das Problem lag nicht nur in der Materialauswahl. Die eigentliche Ursache war die kombinierte Wirkung von Wanddickenungleichgewicht, unzureichender Sinterunterstützungsstrategie und unrealistischen Toleranzerwartungen an flexiblen Merkmalen.
Wie wurde es korrigiert: Das Design wurde mit weicheren Übergängen und einer verbesserten Unterstützungsstrategie während des Sinterns überarbeitet. Kritische Montagemaße wurden von nicht-kritischen kosmetischen Oberflächen getrennt. Für die Haltefunktionen wurde eine selektive Nachsinterprüfung hinzugefügt.
Wie kann ein erneutes Auftreten verhindert werden: Überprüfen Sie vor dem Werkzeugbau dünne Arme, ungestützte Abschnitte, Wandübergänge und funktionale Bezugspunkte. Bei wärmebeanspruchten Haltern sollte das Design nicht nur durch Überprüfung der 3D-Form freigegeben werden.
Drift dünner flügelartiger Merkmale bei thermischer Zyklierung
Welches Problem ist aufgetreten: Ein kompaktes MIM-Teil mit dünnen flügelartigen Merkmalen bestand die erste Maßprüfung nach dem Sintern, aber die Flügelspitzen verschoben sich nach wiederholter thermischer Zyklierung in der Kundenbaugruppe.
Warum es passiert ist: Das Design kombinierte dünne, auskragende Merkmale mit einem schwereren Mittelteil. Das Bauteil war nicht nur Hitze ausgesetzt, sondern erfuhr auch wiederholte Ausdehnung, Schrumpfung und Montagespannungen an den Positionierungsmerkmalen.
Was die eigentliche Systemursache war: Das Problem ergab sich aus dem Zusammenspiel von Geometrie, Sinterschwindung, Materialverhalten und thermischer Zyklierung. Eine dimensionale Prüfung bei Raumtemperatur allein bildete die Betriebsbedingungen nicht vollständig ab.
Wie wurde es korrigiert: Die Schaufelübergänge wurden abgerundet, die Stützstrategie überprüft, nicht kritische Masse reduziert und das kritische Bezugssystem von flexiblen, wärmeexponierten Merkmalen getrennt.
Wie kann ein erneutes Auftreten verhindert werden: Überprüfen Sie bei dünnen, wärmeexponierten MIM-Merkmalen vor dem Werkzeugbau die thermische Zyklierung, Montagezwänge, Wanddickenbalance und die Position kritischer Bezüge. Bewerten Sie das Bauteil nicht nur als statische Form.
Verschleiß an Hochtemperaturstiften und Materialfehlanpassung
Welches Problem ist aufgetreten: Ein kleiner Stift in einer heißen Baugruppe zeigte während der Anwendungstests frühen Verschleiß an der Kontaktzone.
Warum es passiert ist: Das ausgewählte Material erfüllte die allgemeine Korrosionsanforderung, aber das Projekt prüfte nicht vollständig die Anforderungen an Last, Gleitkontakt, Temperatur und Härte gemeinsam.
Was die eigentliche Systemursache war: Das Bauteil wurde als einfacher hitzebeständiger Stift bewertet, aber seine eigentliche Funktion war ein gleitendes und lasttragendes Element unter Hitze. Die Materialauswahl und die sekundäre Wärmebehandlung wurden nicht auf die tatsächliche Kontaktbedingung abgestimmt.
Wie wurde es korrigiert: Die Materialfamilie wurde neu bewertet, die Anforderung an die Kontaktoberfläche wurde präzisiert und die Anforderungen an sekundäre Operationen wurden für die Funktionszone überprüft.
Wie kann ein erneutes Auftreten verhindert werden: Geben Sie bei Wellen, Stiften und Verriegelungsmerkmalen in heißen Baugruppen während der RFQ-Prüfung die Lastrichtung, das Gegenmaterial, den Gleitzustand, den Temperaturbereich und die erwartete Verschleißproblematik an.
Weiterführende Lektüre: verschleißfeste MIM-Teile.
Hitzebeständige MIM-Teile vs. CNC, Gießen, PM und Stanzen
MIM ist nicht immer der beste Weg. Die richtige Fertigungsmethode hängt von Geometrie, Stückzahl, Werkstoff, Toleranz, Kostenrahmen und Ausfallrisiko ab.
| Verfahren | Besser geeignet, wenn | Einschränkung für hitzebeständige Kleinteile |
|---|---|---|
| MIM | Kleine, komplexe, wiederholbare Teile mit feinen Merkmalen und mittleren bis hohen Stückzahlen | Werkzeugkosten, Sinterschwindung, Entbinderungsstabilität und Verzug müssen geprüft werden |
| CNC-Bearbeitung | Niedrige Stückzahl, einfache Geometrie, sehr enge lokale Bearbeitung, Prototypenbewertung | Kosten können bei komplexen feinen Merkmalen in hitzebeständigen Legierungen schnell steigen |
| Gießen | Größere hitzebeständige Formen oder Teile, bei denen Gussgeometrie akzeptabel ist | Kleine Präzisionsmerkmale können Bearbeitung erfordern; Oberflächen- und Toleranzgrenzen müssen geprüft werden |
| Konventionelle PM | Relativ einfache Pressformen mit kostenoptimierter Fertigung | Die Geometrie ist stärker eingeschränkt als beim MIM, da Pressrichtung und Verdichtungsgrenzen dominieren |
| Stanzen | Dünne Blechklammern, Abschirmungen oder Halterungen | Nicht geeignet für komplexe 3D-Volumenteile mit Ansätzen, Innengeometrien oder integrierten Details |
Prozessgrenze: Konventionelle PM kann für einfache Pressformen wirtschaftlicher sein, während MIM durch komplexe Geometrie, kleine Merkmale und Stückzahl gerechtfertigt ist. Diese Unterscheidung hilft, MIM für Teile zu vermeiden, die kein Spritzgießen oder eine hohe Schwindungskompensation benötigen.
Wann MIM für hitzebeständige Teile nicht verwendet werden sollte
Wählen Sie MIM nicht nur, weil das Teil aus Metall besteht und in der Nähe von Hitze arbeitet. MIM ist möglicherweise nicht der beste Weg, wenn:
- Das Teil zu groß ist und das Risiko von Sinterverzug hoch ist.
- Die Geometrie einfach ist und wirtschaftlicher spanend, stanzend, gießend oder pressend hergestellt werden kann.
- Die Jahresstückzahl zu niedrig ist, um den Werkzeugbau zu rechtfertigen.
- Das Bauteil erfordert eine spezielle schmiede-, guss-, einkristalline oder gerichtet erstarrte Mikrostruktur.
- Langzeitkriechen oder Ermüdungslebensdauer bei hohen Temperaturen ist der primäre Auslegungstreiber.
- Das Material hat keinen ausgereiften MIM-Feedstock oder Prozessweg.
- Kritische Toleranzen überschreiten die realistische MIM-Fähigkeit ohne Nachbearbeitung.
- Hitze, Korrosion, Verschleiß, Ermüdung und Schlagbelastung sind alle schwerwiegend und noch nicht validiert.
- Das Projekt hat keine klaren Informationen zu Betriebstemperatur, Atmosphäre oder Belastung.
- Die Hauptanforderung ist hohe Wärmeleitfähigkeit oder Wärmeableitung, und das Bauteil wird besser durch einen Aluminiumkühlkörper, Strangpressen, Druckguss, CNC-Bearbeitung oder einen anderen Wärmemanagementprozess bedient.
Technische Schlussfolgerung: Die frühzeitige Ablehnung eines ungeeigneten MIM-Projekts kann Werkzeugkosten, Nacharbeitszeit und Kommunikationsaufwand mit Lieferanten sparen.
Qualitäts- und Prüfpunkte für hitzebeständige MIM-Komponenten
Material- und Feedstock-Kontrolle
Bei hitzebeständigen MIM-Teilen beginnt die Materialkonsistenz bereits vor dem Spritzgießen. Pulvereigenschaften, Bindersystem, Feedstock-Vorbereitung und Chargenstabilität können das Spritzgießverhalten, die Grünlingsfestigkeit, das Entbindern, Sintern und die endgültigen Eigenschaften beeinflussen.
Handhabung von Grünlingen, Entbindern und Sinterkontrolle
Grünlinge sind vor dem Entbindern und Sintern empfindlich. Unsachgemäße Handhabung, Beschneiden, Auflage auf Sinterträgern oder Stützstrategie können Defekte verursachen, die später als Risse, Verformung oder Maßabweichungen auftreten. Das Entbindern entfernt das Bindemittel aus dem gespritzten Grünling, während das Sintern das Teil verdichtet und die endgültige Metallstruktur erzeugt. Wenn eine dieser Stufen nicht stabil ist, können Risse, Verzug, schlechte Maßwiederholbarkeit, Oberflächenfehler oder Eigenschaftsstreuungen die Folge sein.
Maß- und Sichtprüfung
Die Prüfung sollte sich auf funktionale Merkmale konzentrieren, nicht nur auf das Gesamterscheinungsbild. Bei hitzebeständigen MIM-Teilen umfassen typische Prüfschwerpunkte kritische Bohrungen und Schlitze, Passflächen, Anschlagbunde, Stiftgeradheit, Dünnwandverformung, Risse, Oberflächenfehler, Anschnitt- und Trennlinienbereiche sowie Maßänderungen nach der Nachbehandlung.
Anwendungsspezifische Validierung
Einige Hochtemperaturanwendungen erfordern möglicherweise eine zusätzliche Validierung über die normale Maßprüfung hinaus. Je nach Projekt kann der Käufer thermische Wechselprüfungen, Härteverifikation, Materialbestätigung, Oberflächenprüfung oder kundenspezifische Funktionstests anfordern.
Welche Informationen sollten Sie für eine DFM-Prüfung hitzebeständiger MIM-Teile bereitstellen?
Für eine praktische DFM- und Angebotsprüfung reicht ein 3D-Modell nicht aus. Hitzebeständige MIM-Teile benötigen sowohl Geometriedaten als auch Daten zu den Einsatzbedingungen.
Kernaussage: Bei hitzebeständigen MIM-Teilen hängt die Angebotsqualität ebenso von den Betriebsbedingungen wie von den Geometriedaten ab.
| Erforderliche Eingabe | Warum das wichtig ist |
|---|---|
| 2D-Zeichnung | Definiert Toleranzen, Bezugspunkte, kritische Maße und Prüfanforderungen. |
| 3D-CAD-Datei | Hilft bei der Bewertung von Geometrie, Wandstärke, Formbarkeit und Sinterunterstützung. |
| Materialanforderung | Startet die Materialvorauswahl und die Prüfung der Feedstock-Eignung. |
| Dauerbetriebstemperatur | Unterstützt die langfristige Anwendungsprüfung. |
| Spitzentemperatur | Hilft bei der Bewertung von Risiken bezüglich Material, Oxidation, Oberfläche und Sicherheitsmarge. |
| Thermische Wechselbelastung | Hilft bei der Bewertung von Maßhaltigkeit und ermüdungsrelevanten Aspekten. |
| Atmosphäre oder Medium | Beeinflusst Oxidation, Korrosion und Materialwahl. |
| Belastung bei Temperatur | Wichtig für Festigkeit, Kriechen und Spannungsprüfung. |
| Kritische Maße | Hilft zu definieren, was möglicherweise eine spanende Nachbearbeitung, Kalibrieren oder strengere Prüfung erfordert. |
| Oberflächengüte oder Beschichtungsanforderung | Kann die endgültigen Abmessungen und die Funktion beeinflussen. |
| Jahresvolumen | Bestimmt, ob ein MIM-Werkzeug wirtschaftlich vertretbar ist. |
| Aktueller Prozess | Hilft beim Vergleich von MIM mit CNC, Guss, PM oder Stanzen. |
| Bekanntes Ausfallrisiko | Hilft, die technische Prüfung vor dem Werkzeugbau zu fokussieren. |
FAQ zu hitzebeständigen MIM-Teilen
Was sind hitzebeständige MIM-Teile?
Hitzebeständige MIM-Teile sind kleine, im Metallpulverspritzguss hergestellte Komponenten, die für Hitzeeinwirkung, thermische Zyklen, Oxidation, heiße Montagebedingungen oder Belastung bei Temperatur ausgelegt sind. Sie sind nicht nur durch die Werkstoffgüte definiert. Eine ordnungsgemäße Prüfung muss Betriebstemperatur, Spitzentemperatur, Atmosphäre, mechanische Belastung, Geometrie, Toleranz und Produktionsvolumen berücksichtigen.
Sind hitzebeständige MIM-Teile dasselbe wie wärmebehandelte MIM-Teile?
Nein. Hitzebeständige MIM-Teile werden durch ihre Einsatzumgebung definiert, wie hohe Temperatur, thermische Zyklen, Oxidation, Heißgaseinwirkung oder Belastung bei Temperatur. Wärmebehandelte MIM-Teile sind Teile, die nach dem Sintern einer Wärmebehandlung unterzogen werden, um Härte, Festigkeit, Mikrostruktur oder andere Eigenschaften anzupassen. Beide können sich überschneiden, sind aber nicht dieselbe Projektanforderung.
Welche MIM-Werkstoffe eignen sich für Hochtemperaturanwendungen?
Mögliche Werkstofffamilien können hitzebeständige Edelstähle, Nickelbasislegierungen, Kobaltbasislegierungen und ausgewählte Sonderlegierungen umfassen. Die richtige Wahl hängt von Temperatur, Atmosphäre, Belastung, Verschleiß, Korrosion und Prüfanforderungen ab. Ein Werkstoffname allein reicht für die Freigabe nicht aus.
Kann MIM für Turbolader- oder abgasbezogene Teile verwendet werden?
MIM kann für kleine, komplexe Turbolader-, Abgasbereichs- oder Heißgas-Hardwareteile in Betracht gezogen werden, wenn die Geometrie und das Produktionsvolumen zu MIM passen. Diese Anwendungen erfordern jedoch eine strenge Prüfung, da Hitze, Oxidation, Vibration, Ermüdung und Gaseinwirkung kombiniert auftreten können.
Ist MIM besser als CNC für hitzebeständige Kleinteile?
MIM kann besser sein, wenn das Teil klein, komplex, wiederholbar und in der Produktion schwierig oder teuer zu bearbeiten ist. CNC kann besser sein für Projekte mit geringem Volumen, einfacher Geometrie, Prototypenmengen oder Merkmalen, die eine sehr enge lokale Bearbeitung erfordern.
Was verursacht Verzug bei Hochtemperatur-MIM-Komponenten?
Verzug kann durch ungleichmäßige Wandstärken, asymmetrische Geometrie, ungestützte Abschnitte, Probleme mit der Sinterunterstützung, Materialverhalten oder Nachbehandlung entstehen. Hitzebeständige Teile benötigen eine DFM-Prüfung, da das Endteil sowohl den Fertigungs- als auch den Betriebsbedingungen entsprechen muss.
Können MIM-Teile enge Toleranzen nach dem Sintern und der Wärmebehandlung einhalten?
MIM kann präzise kleine Metallteile herstellen, aber die Toleranzfähigkeit hängt vom Material, der Geometrie, der Schwindungskontrolle, der Sinterunterstützung und den Prüfanforderungen ab. Kritische Maße können eine sekundäre Bearbeitung oder spezifische Nachsinterkontrollen erfordern.
Welche Informationen werden für ein Angebot für hitzebeständige MIM-Teile benötigt?
Bereitstellung von 2D-Zeichnungen, 3D-CAD-Dateien, Materialanforderungen, Betriebstemperatur, Spitzentemperatur, thermischen Zyklenbedingungen, Atmosphäre, Belastung bei Temperatur, kritischen Toleranzen, Oberflächengüte, Jahresstückzahl und aktuellem Fertigungsverfahren, wenn CNC, Gießen, PM oder Stanzen ersetzt werden sollen.
Anfrage einer Zeichnungsprüfung für hitzebeständige MIM-Teile
Kontaktieren Sie XTMIM, wenn Ihr Teil klein, komplex, hitzeexponiert ist und bereits eine Zeichnung oder definierte Anwendungsbedingungen hat. Eine sinnvolle Projektprüfung sollte sowohl Geometriedaten als auch Betriebsbedingungsdaten umfassen. Unsere technische Prüfung konzentriert sich auf Materialeignung, DFM-Risiken, Sinterverzug, Strategie für kritische Toleranzen, Nachbearbeitungsbedarf und ob das Teil vor dem Werkzeugbau wirtschaftlich für MIM sinnvoll ist.
Empfohlene Eingaben:
- 2D-Zeichnungen und 3D-CAD-Dateien
- Materialanforderung oder Zieleigenschaft
- Dauer- und Spitzentemperatur
- Thermische Wechselbedingungen und Atmosphäre
- Belastung bei Temperatur und kritische Toleranzen
- Oberflächenanforderungen und geschätzte Jahresmenge
Hinweis zu Normen und technischen Referenzen
Für die Materialspezifikation, MPIF Standard 35-MIM ist relevant, da MPIF sie als Beschreibung gängiger Materialien im Metallpulverspritzguss mit erläuternden Anmerkungen und Definitionen beschreibt. MIMA-Informationen zu MPIF Standard 35-MIM sind auch für Konstruktions- und Werkstoffingenieure bei der Spezifikation von MIM-Materialien nützlich.
Der EPMA Metal Injection Moulding Übersicht ist für die Prozessauswahl relevant, da es MIM als Weg für komplexe Formen in hohen Stückzahlen erklärt und es vom konventionellen Pressen und Sintern unterscheidet, wenn eine Teileform wirtschaftlicher durch PM hergestellt werden kann.
Für die Prüfung wärmebelasteter Werkstoffe:, Höganäs hochwarmfeste Legierungen für MIM und Höganäs Nickelbasislegierungen für MIM bieten einen nützlichen werkstofflichen Kontext. Diese Referenzen unterstützen die erste technische Prüfung, ersetzen jedoch nicht die zeichnungsbasierte DFM-Prüfung, die Werkstoffbestätigung, die Prüfung der Lieferantenprozessfähigkeit oder die kundenspezifische Validierung.
