MIM-Anspritzsystem: Anschnittlage, Fließweg & Anschnittmarkierungen

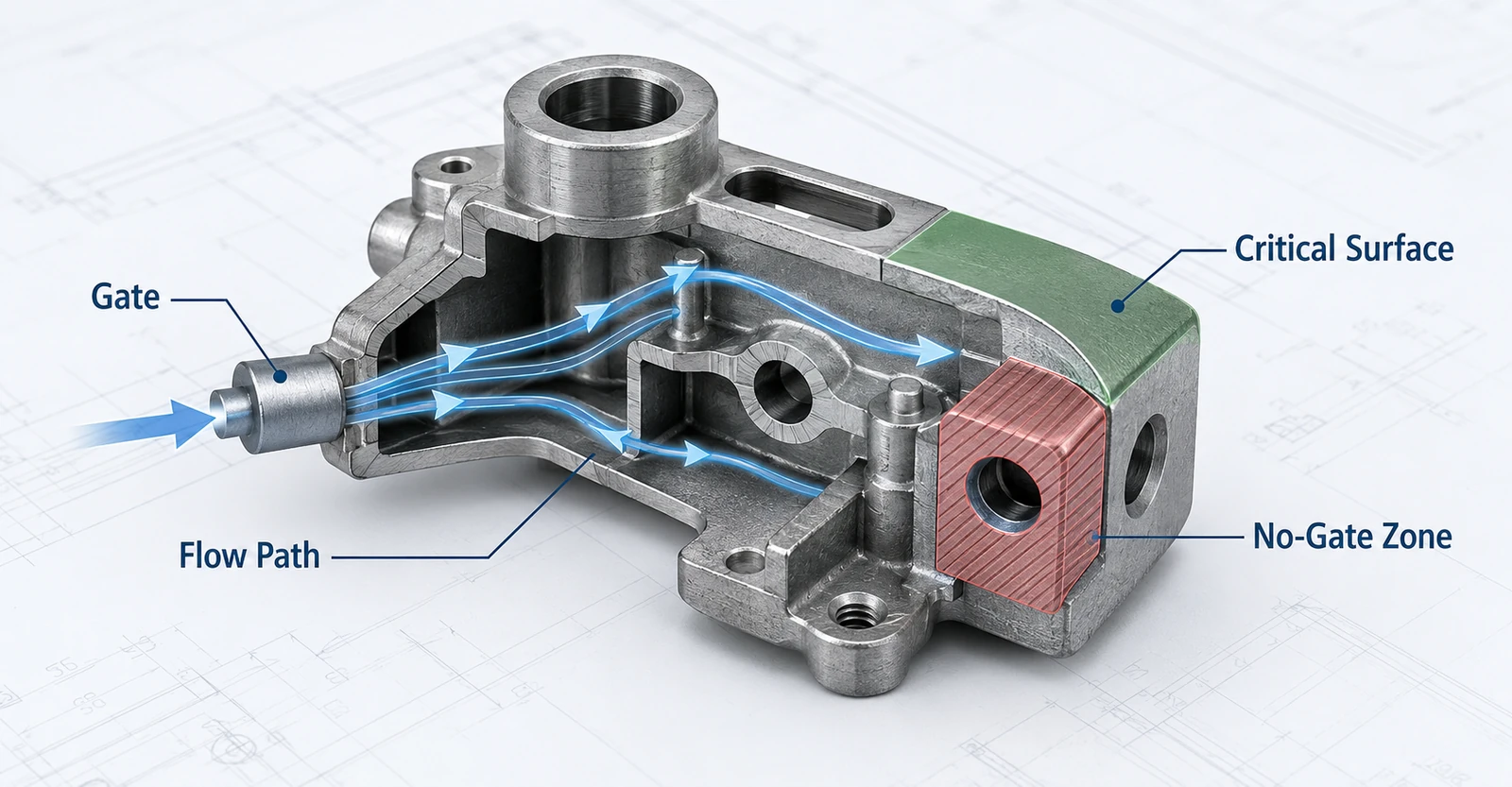

Angussgestaltungsregeln auf einen Blick

Bei den meisten MIM-Projekten sollte die Angussgestaltung nach Füllstabilität, Oberflächenschutz, Entformbarkeit und danach beurteilt werden, ob die Kundenzeichnung funktionale Einschränkungen klar ausweist. Die folgende Tabelle fasst die praktische Prüflogik vor dem Werkzeugbau zusammen.

Warum die Anschnittgestaltung vor dem MIM-Werkzeugbau überprüft werden muss

Die Anschnittgestaltung wird oft als Detail des Werkzeugbaus betrachtet, aber beim MIM beeinflusst sie die Teilequalität, Oberflächeneinschränkungen, das Entgraten, die Nachbearbeitung und manchmal die Maßhaltigkeit. Sobald das Werkzeuglayout festgelegt ist, kann eine Änderung der Anschnittposition eine Werkzeugmodifikation, eine neue Validierung oder konstruktive Kompromisse erfordern. Daher sollte die Anschnittposition besprochen werden, bevor mit der Werkzeugherstellung begonnen wird, insbesondere wenn das Teil kosmetische Oberflächen, Dichtflächen, dünne Wände, Löcher, Schlitze oder enge Prüfanforderungen aufweist.

Aus Sicht der Konstruktionsprüfung beantwortet der Anguss drei praktische Fragen:

1. Kann der MIM-Feedstock die Kavität vorhersagbar füllen? Feines Metallpulver gemischt mit Binder verhält sich nicht genau wie eine einfache Kunststoffschmelze. Der Fließweg muss die Teiledicke, Merkmalsunterbrechungen, Kernstifte, Schlitze, Rippen und kleine Details berücksichtigen.
2. Beeinträchtigt die Angussnarbe das endgültige Teil? Das Entfernen des Angusses kann eine kleine Markierung hinterlassen oder eine Nachbearbeitung erfordern. Wenn diese Markierung auf einer kosmetischen Oberfläche, Dichtfläche, Gleitfläche oder Montagebezugsfläche erscheint, kann dies zu einem funktionalen oder optischen Problem werden.
3. Kann der Anguss entfernt werden, ohne das Teil zu beschädigen? Kleine MIM-Teile enthalten oft dünne Rippen, Miniaturansätze, schmale Schlitze oder empfindliche Merkmale. Ein zu nahe an einem empfindlichen Bereich platzierter Anguss kann das Risiko von Beschädigungen beim Entgraten erhöhen.

Was sollte vor dem Werkzeugbau bestätigt werden?

• Bevorzugte Angussseite oder eingeschränkte angussfreie Flächen;
• Sicht-, Dicht-, Gleit- oder Kontaktflächen;
• Kritische Maße und Prüfbezugspunkte;
• Dünnwandige Bereiche und lange Fließwege;
• Kleine Löcher, Schlitze, Rippen oder Kernbereiche;
• Geforderte Oberflächengüte nach dem Sintern;
• Ob der Angussrest durch spanende Bearbeitung, Polieren oder Nachbearbeitung entfernt werden kann;
• Geschätztes Produktionsvolumen und Angussstrategie.

Dies bedeutet nicht, dass der Kunde den Anguss vollständig konstruieren muss. In den meisten Projekten definiert der Kunde funktionale Einschränkungen, während der MIM-Hersteller fertigbare Angusslagen, Angusskanalzugang, Füllverhalten und Entgratbarkeit bewertet.

Wo sollte der Anguss an einem MIM-Teil platziert werden?

Die beste Angusslage hängt von der Teilegeometrie, Wandstärke, Oberflächenanforderungen und Werkzeugzugänglichkeit ab. Bei vielen MIM-Konstruktionen ist die bevorzugte Richtung, das Feedstock von einem dickeren oder stabileren Bereich zu dünneren Querschnitten fließen zu lassen. Die EPMA-Übersicht über Metallpulverspritzguss erklärt MIM auch als Verfahren, das Pulver-Binder-Feedstock, Grünlinge, Entbindern, Sinterschwindung und kontrollierte Dimensionsänderungen umfasst.

Allerdings ist “den Anguss an der dicksten Stelle platzieren” keine universelle Regel. Eine dicke Stelle kann auch eine Dichtfläche, Sichtfläche, Bezugsfläche oder Präzisionskontaktzone sein. In diesem Fall muss die Angussplatzierung gegen Funktion, Oberflächenanforderungen, Werkzeugzugang und etwaige Nachbearbeitungen, die die Angussnarbe entfernen können, abgewogen werden.

Kernaussage:

Eine Angussstelle ist nur akzeptabel, wenn sie die Füllung unterstützt und keine kosmetischen, dichtungsrelevanten, bezugs- oder montagekritischen Oberflächen beschädigt.

Entscheidungsmatrix für die Angussplatzierung

Wie sollten angussfreie Zonen markiert werden?

Für die RFQ- und DFM-Prüfung sollte die Zeichnung nicht nur Maße enthalten. Sie sollte auch sichtbare Oberflächen kennzeichnen, an denen Angussreste nicht akzeptabel sind, Dicht- oder Kontaktflächen, Gleit- oder Verschleißflächen, Prüfbezugspunkte, Bereiche, die poliert oder beschichtet werden müssen, sowie Bereiche, in denen ein kleiner Angussrest akzeptabel ist.

Diese Informationen helfen dem MIM-Lieferanten, Werkzeugentscheidungen zu vermeiden, die später mit der Funktion oder dem Erscheinungsbild des Teils kollidieren. Für Entscheidungen zu Wand- und Querschnittsdicken, die das Füllverhalten beeinflussen, siehe Überprüfung MIM-Wanddickendesign.

Wie die Anschnittposition den MIM-Feedstock-Fließweg beeinflusst

MIM-Feedstock enthält feines Metallpulver und Binder. Sein Fließverhalten wird durch Wandstärke, Geometrie der Merkmale, Formfüllungsdruck, Fließlänge und Querschnittsänderungen beeinflusst. Die Anschnittposition bestimmt, wie sich die Feedstock-Front durch die Kavität bewegt, wo Fließfronten aufeinandertreffen und ob bestimmte Merkmale vorhersagbar gefüllt werden.

Der MIMA Design Center stellt fest, dass MIM-Anschnitte Herstellbarkeit, Funktion, Maßhaltigkeit und Aussehen in Einklang bringen müssen. Es wird auch die Platzierung des Anschnitts nahe der Trennebene, das Fließen von dick zu dünn, Anschnittreste und die gleichmäßige Füllung bei Mehrfachwerkzeugen erörtert.

Kernaussage:

Eine ungünstige Anschnittposition kann den Feedstock durch lange oder unterbrochene Fließwege zwingen, was das lokale Füll- und Bindenähtrisiko erhöht.

Fließrisiken, die überprüft werden sollten

Warum Löcher, Schlitze und Kernstifte wichtig sind

Löcher, Schlitze und Kernstiftmerkmale können die Fließfront teilen. Wenn die getrennten Fließfronten wieder aufeinandertreffen, können Bindenahtstellen oder lokale Schwachstellen auftreten, abhängig von Material, Geometrie und Formbedingungen. Das bedeutet nicht, dass Löcher oder Schlitze im MIM vermieden werden sollten. Es bedeutet, dass sie zusammen mit Anspritzposition, Wandstärke, Entlüftungsweg und endgültigen Oberflächenanforderungen geprüft werden sollten.

Bei Teilen mit mehreren Löchern, langen Schlitzen, tiefen Taschen oder schmalen Stegen sollte der Anguss so platziert werden, dass die Füllung so vorhersagbar wie möglich bleibt. Wenn der Anguss das Feedstock zwingt, um mehrere Unterbrechungen herum zu fließen, bevor dünne Bereiche gefüllt werden, muss das Design möglicherweise vor dem Werkzeugbau angepasst werden. Für eine merkmalspezifischere Designprüfung siehe Löcher, Schlitze und Hinterschnitte im MIM. Für den prozessqualitätsbezogenen Kontext siehe wie Spritzgießen die MIM-Teilequalität beeinflusst und wie das Feedstock die MIM-Teilequalität beeinflusst.

Angussmarken und kritische Oberflächen: Was muss geschützt werden?

Eine Angussmarke ist nicht nur ein kosmetisches Problem. Sie kann zu einem funktionalen Problem werden, wenn sie sich auf einer Dichtfläche, Gleitkontaktfläche, Prüfbezugsfläche, Montagefläche oder in einem Bereich mit hohen Toleranzen befindet. Beim MIM kann der Angussrest je nach Angussart, Material, Geometrie und Nachbearbeitung entfernt, reduziert, versteckt oder nachbearbeitet werden. Es sollte jedoch nicht davon ausgegangen werden, dass jede Angussmarke ohne Kosten-, Maß- oder Oberflächenrisiko entfernt werden kann.

Die praktische konstruktive Frage lautet: welche Oberflächen müssen frei von sichtbaren oder funktionalen Angussresten bleiben?

Kernaussage:

Die Kontrolle von Angussmarken ist nicht nur kosmetisch; sie kann Montage, Abdichtung, Prüfung und funktionale Kontaktflächen beeinträchtigen.

Angussmarken-Risiko nach Oberflächentyp

Wann ist ein Ansatz akzeptabel?

Ein kleiner Ansatz kann akzeptabel sein, wenn er sich auf einer verdeckten Seitenfläche befindet, außerhalb des Dicht- oder Kontaktbereichs, entfernt von Prüfbezugspunkten und nicht in der Nähe eines empfindlichen Merkmals, das beim Abtrennen beschädigt werden könnte. Er kann auch akzeptabel sein, wenn die Oberfläche nach dem Sintern bearbeitet, poliert, getrommelt oder anderweitig veredelt wird. Die Entscheidung sollte vor dem Werkzeugbau dokumentiert werden, da eine Änderung des Ansatzes nach der Formenherstellung in der Regel teurer ist als die Kennzeichnung von Oberflächeneinschränkungen während der RFQ.

Können Angussmarkierungen vollständig entfernt werden?

Manchmal können sie durch Bearbeitung, Polieren, Trommeln, Strahlen oder andere Endbearbeitungsprozesse reduziert oder entfernt werden. Die Entfernung hängt jedoch von der Härte des Materials nach dem Sintern oder der Wärmebehandlung, der Angussgröße und -position, der lokalen Geometrie und Zugänglichkeit, der geforderten Oberflächengüte, der Verfügbarkeit von Aufmaß für die Entfernung sowie den Produktionskosten ab.

Ein sicherer konstruktiver Ansatz ist es, frühzeitig angussfreie Bereiche zu definieren, anstatt sich auf eine späte Endbearbeitung zu verlassen, um ein Angussplatzierungsproblem zu lösen. Wenn die Angusslage ein Bezugselement oder ein kritisches Maß beeinflussen kann, überprüfen Sie die entsprechenden MIM-Toleranzen Anforderungen vor dem Werkzeugbau.

Welche Angussarten werden üblicherweise bei MIM-Teilen verwendet?

Die Wahl der Angussart hängt von der Teilegeometrie, Oberflächeneinschränkungen, Produktionsvolumen und der praktischen Entgratungsmethode ab. Dieser Abschnitt ist kein vollständiges Formenbau-Handbuch. Sein Zweck ist es, Produktentwicklern zu helfen, zu verstehen, warum ein MIM-Hersteller eine Angussart gegenüber einer anderen empfehlen kann und welche Kompromisse während der DFM besprochen werden sollten.

Wie sollten Ingenieure diese Tabelle nutzen?

Die Tabelle ersetzt keine Fließsimulation oder DFM-Prüfung durch den Lieferanten. Sie ist eine praktische Methode, um Zielkonflikte zu verstehen. Wenn ein Teil eine verdeckte Seitenfläche hat, kann ein Sub-Gate oder Tunnelanguss in Betracht gezogen werden. Wenn die Füllstabilität wichtiger ist als das Aussehen, kann ein Angusslappen akzeptabel sein. Wenn ein Teil eine strenge kosmetische Oberfläche hat, müssen Angussart und -position gemeinsam gewählt werden. Wenn der Anguss manuell entfernt werden muss, sollten die umgebenden Merkmale stark genug sein, um Beschädigungen zu vermeiden.

Risiken des Angussdesigns bei dünnwandigen, kleinen und komplexen MIM-Teilen

MIM wird oft für kleine, komplexe Metallteile gewählt, aber die komplexe Geometrie macht das Angussdesign noch wichtiger. Dünne Wände, schmale Stege, Hinterschnitte, Schlitze, Löcher und Mikromerkmale können den Fließweg und die Angussentfernung beeinflussen. Das eigentliche Risiko liegt in der Regel nicht in einem einzelnen Merkmal. Das Risiko liegt in der Kombination von Angusslage, Feedstock-Pfad, lokaler Wandstärke, Werkzeugzugänglichkeit und endgültigen Oberflächenanforderungen.

Für eine umfassendere Bauteilgeometrieprüfung siehe MIM-Teilekonstruktion. Für den Kontext des Maßrisikos prüfen Sie, wie Bauteilabmessungen die endgültige MIM-Qualität beeinflussen.

Wie die Anschnittkonstruktion mit der Werkzeugkonstruktion, Wandstärke und Toleranzen zusammenhängt

Die Anschnittkonstruktion steht nicht isoliert. Sie hängt mit der Werkzeugkonstruktion, Wandstärke, Lochgeometrie, Toleranzstrategie, Schwindungskompensation und Nachbearbeitung zusammen. Diese Seite wiederholt diese Themen nicht vollständig, aber Produktingenieure sollten verstehen, wie sie vor der Werkzeugherstellung interagieren.

Der Kernpunkt ist einfach: Wenn eine Angussentscheidung die Füllung schützt, aber eine kritische Oberfläche beschädigt, ist es keine gute Konstruktionsentscheidung. Wenn ein Anguss eine kosmetische Fläche vermeidet, aber einen langen, instabilen Fließweg erzeugt, muss dies ebenfalls überprüft werden. Ein gutes MIM-Angussdesign balanciert Fertigung, Funktion, Prüfung, Endaussehen, Werkzeugkosten und Produktionskonsistenz.

MIM-Anspritzpunkt-Checkliste vor dem Werkzeugbau

Vor dem Werkzeugbau sollten Kunde und MIM-Lieferant die anspritzpunktbezogenen Anforderungen anhand der Zeichnung und des 3D-Modells prüfen. Diese Checkliste hilft, späte Änderungen nach der Werkzeugherstellung zu vermeiden und das Risiko zu reduzieren, dass Oberflächeneinschränkungen erst nach der ersten Musterproduktion entdeckt werden.

Kernaussage:

Die Überprüfung der Anspritzpunktlage wird zuverlässiger, wenn der Kunde vor dem Werkzeugbau funktionale Oberflächen, Toleranzanforderungen und Projekthintergrund bereitstellt.

DFM-Prüfcheckliste für Anspritzpunktgestaltung

Was sollte auf der Zeichnung markiert werden?

• Keine Angussflächen;
• Kosmetische oder sichtbare Flächen;
• Dichtflächen;
• Gleit- oder Kontaktflächen;
• Bezüge und Prüfreferenzen;
• Kritische Maße;
• Flächen, die nach dem Sintern bearbeitet werden;
• Bereiche, in denen ein geringer Angussrest akzeptabel ist.

Was sollte nach den ersten Spritzversuchen überprüft werden?

Während der Versuchsauswertung sollte das Entwicklungsteam bestätigen, dass der Angussrest im genehmigten Bereich liegt, das Entgraten dünne Merkmale nicht beschädigt, angussfreie Oberflächen geschützt bleiben, Risiken von Kurzspritzern oder Bindenähten nicht in der Nähe kritischer Merkmale auftreten und wichtige Abmessungen durch das Beschneiden oder Nachbearbeiten nicht beeinträchtigt werden. Falls nach dem Versuch eine Änderung des Angusses erforderlich ist, sollte die Ursache auf Oberflächeneinschränkungen, den Fließweg, den Werkzeugzugang oder fehlende Zeichnungsinformationen zurückgeführt werden, anstatt als isoliertes kosmetisches Problem behandelt zu werden.

Erste Versuchsauswertung: Angussbezogene Abnahmeprüfungen

Für ein umfassenderes Vorbereitungswerkzeug verwenden Sie das MIM-DFM-Konstruktionscheckliste vor dem Einreichen von Zeichnungen zur Prüfung.

Häufige Fehler bei der Angusskonstruktion, die vermieden werden sollten

Platzierung des Angusses auf einer sichtbaren Oberfläche

Eine sichtbare Angussmarkierung kann eine zusätzliche Nachbearbeitung erfordern oder nach der Bearbeitung noch sichtbar bleiben. Wenn die Oberfläche kundenseitig oder dekorativ ist, sollte sie normalerweise als angussfreier Bereich gekennzeichnet werden.

Ignorieren von Dicht- oder Kontaktflächen

Ein kleiner Angussrest kann zu einem großen Problem werden, wenn er die Abdichtung, Gleitbewegung, das Verschleißverhalten oder den Montagekontakt beeinträchtigt. Diese Flächen sollten vor dem Werkzeugbau identifiziert werden.

Anspritzen von dünnen Querschnitten in dickere Bereiche ohne Prüfung

Der Fluss von dünn nach dick kann das Füll- und Oberflächenrisiko erhöhen. Daher wird der Fluss von dick nach dünn bevorzugt, wenn es die Geometrie und Funktion zulassen.

Ignorieren von Löchern, Schlitzen oder Kernstiften im Fließweg

Merkmale, die die Fließfront teilen, können das Risiko von Bindenähten oder Lufteinschlüssen erhöhen. Die Angussplatzierung sollte zusammen mit der Anordnung von Löchern und Schlitzen überprüft werden.

Auswahl eines Angusses nur aus Werkzeugbau-Praktikabilität

Ein Anguss, der sich leicht in die Form einarbeiten lässt, ist möglicherweise nicht für das Endprodukt geeignet. Die Werkzeugbau-Praktikabilität muss gegen die Funktion, das Aussehen und die Prüfanforderungen des Teils abgewogen werden.

Vergessen der Entgratungs- und Endbearbeitungskosten

Die Angussentfernung ist Teil des Produktionsplans. Wenn das Angussbeschneiden manuelle Arbeit, spezielle Vorrichtungen oder zusätzliche Endbearbeitung erfordert, kann dies die Kosten und die Konsistenz beeinträchtigen. Eine umfassendere Liste von Designrisiken finden Sie unter typische MIM-Konstruktionsfehler.
