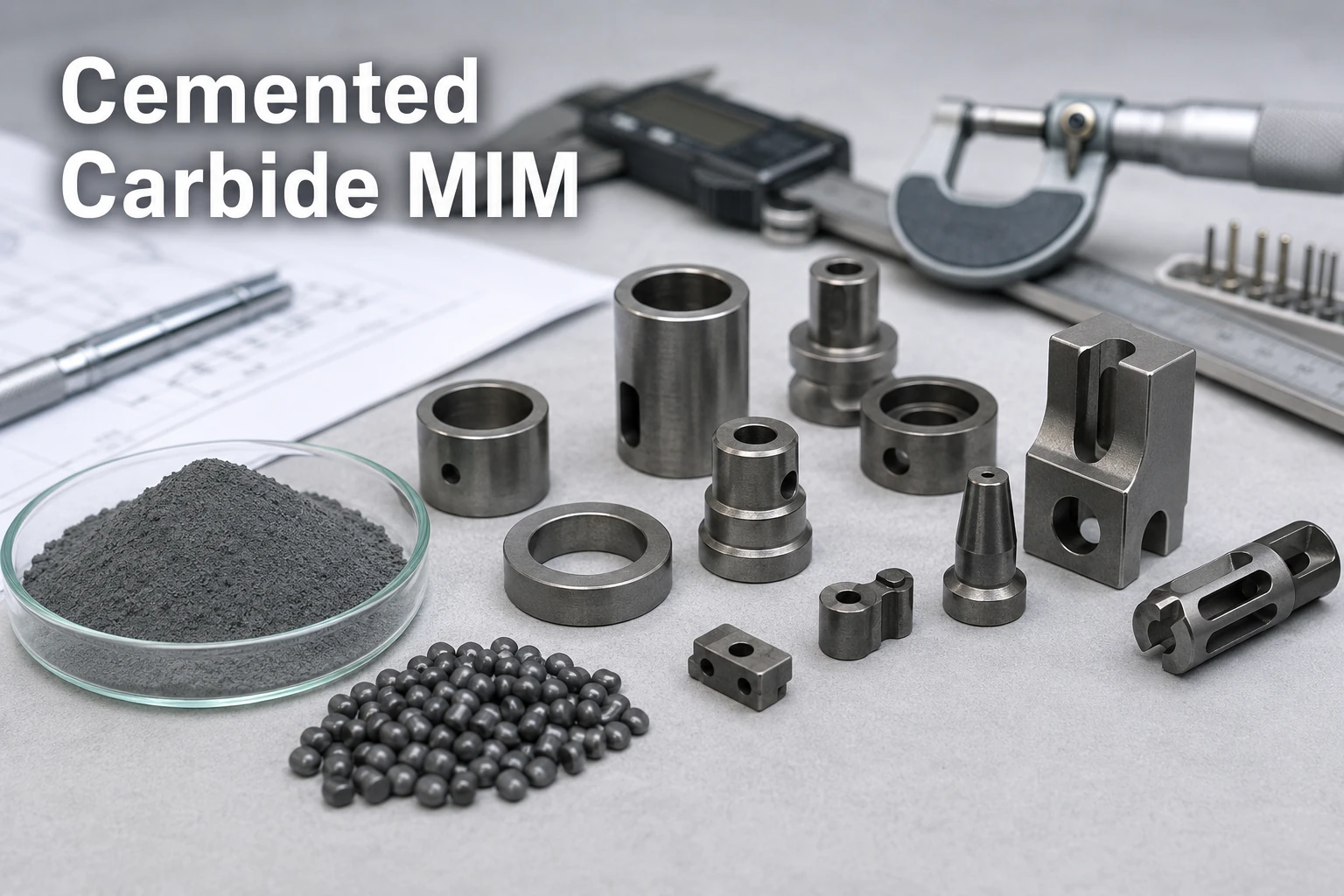

超硬合金MIM：CCIM材料とDFMガイド

MIMに超硬合金を検討すべき場合

超硬合金は、部品の故障モードが主に摩耗、アブレーション、エロージョン、または硬質接触であり、形状が従来の超硬合金製造を非効率にする場合に検討すべきです。単純な超硬合金ロッド、平板、または標準リングは、従来のプレス、焼結、研削で製造する方が適している場合があります。内部形状、非円形面、マイクロスロット、流路、薄い接触リップ、または複数の摩耗面を持つ小型部品は、量と公差戦略が適切であれば、射出成形アプローチが正当化される可能性があります。.

設計レビューの観点から、材料の決定は材料名ではなく、使用条件から始めるべきです。主に耐食性が必要な部品は、 ステンレス鋼MIMの方が適している場合があります. 密度やカウンターウェイト性能が必要な部品は、 タングステン高比重合金MIM. に該当します。耐摩耗性が主な要件であり、部品形状が従来の超硬合金加工ではコストが高すぎるか制約がある場合、超硬合金がより適切な選択肢となります。.

焼結後の機械加工が困難な小型複雑耐摩耗部品

超硬合金は多くの鋼材と比較して、焼結後の機械加工が困難でコストがかかります。これがニアネットシェイプ成形が重要である理由の一つです。部品に小さなクロス穴、スロット、成形流路、段付き面、または繰り返しの微細形状が必要な場合、MIM/CCIMにより焼結後のハード仕上げ量を削減できる可能性があります。.

部品には現実的な公差計画が必要です。すべての面を精密研削面として扱うべきではありません。一般的な誤りは、シール面、摺動面、または基準面のみが性能を左右する場合でも、すべての形状に厳しい公差を要求することです。早期に DFMレビュー 金型コストを確定する前に、機能面と非機能の成形面を分離する必要があります。.

摩耗、摺動、接触摩耗条件

超硬合金は、部品が研磨材、摺動部品、粒子、高圧流、または繰り返しの局所接触にさらされる場合に検討されることが多いです。典型的なレビュー質問は以下の通りです。

• 摩耗は、アブレーション、エロージョン、凝着摩耗、衝撃、または腐食摩耗のいずれによって引き起こされますか？
• 接触面は連続的に荷重がかかりますか、それとも断続的ですか？
• 相手部品は鋼、セラミック、超硬合金、ポリマー、またはその他の材料ですか？
• 部品は衝撃、振動、または位置ずれを受けますか？
• 用途には鋭利なエッジ、丸みのある耐摩耗エッジ、または仕上げられたシール面が必要ですか？

これらの質問が重要なのは、超硬合金が硬度だけで選ばれるわけではないからです。バインダーシステム、微細組織、形状、エッジ状態、仕上げ方法が、部品が使用中に耐えられるかどうかに影響を与える可能性があります。.

MIM形状が標準超硬合金ブランクよりも付加価値を生む場合

MIM/CCIMは、部品が超硬合金で作られているという理由だけで使用すべきではありません。形状と製造工程が価値を生む場合に検討されるべきです。最も有力なケースは通常、小型部品サイズ、複雑な形状、再現性のある大量需要、焼結後の機械加工が困難、複数の機能特徴、耐摩耗性が重要な面、妥当な公差範囲、明確な検査基準点の組み合わせを含みます。.

MPIFは金属射出成形を、 微細な金属粉末をバインダーとカスタム配合してフィードストックとし、金型キャビティに射出するプロセスと説明しています。MPIFのMIMカンファレンスの範囲では、 CCIM（超硬合金射出成形）もMIMやCIMと並んで認識されています。, これは、CCIMを一般的な超硬合金マーケティング用語ではなく、粉末射出成形の認知されたトピックとして位置づけるものです。.

MIM/CCIMプロジェクトにおける超硬合金の意味

超硬合金は、316Lステンレス鋼や17-4 PHステンレス鋼のような単一の合金ではありません。硬質炭化物粒子と金属バインダー相からなる超硬材料システムです。多くの産業用途では、コバルトバインダーを用いた超硬合金が一般的なシステムですが、プロジェクトの要件によっては、ニッケルバインダー、混合炭化物システム、または用途固有の組成が求められる場合もあります。.

MIM/CCIMプロジェクトでは、材料が複合システムであるため、この点が重要です。炭化物相、バインダー相、粉末特性、フィードストック配合、脱脂経路、焼結挙動、最終微細構造のすべてが性能に影響します。単に「グレードを選んで部品を成形する」という考え方では不十分です。.

硬質炭化物相と金属バインダー相

炭化物相は硬度と耐摩耗性を提供します。金属バインダー相は炭化物粒子を結合し、靭性、焼結挙動、および使用性能に寄与します。バインダーシステムが用途に適さない場合、部品は単純な摩耗ではなく、エッジクラック、腐食促進劣化、破壊、または接触損傷によって故障する可能性があります。.

そのため、エンジニアリングレビューには図面だけでなく、使用環境を含める必要があります。乾式摩耗環境で使用される超硬部品は、流体、腐食、衝撃、または繰り返し荷重にさらされる超硬部品とは異なる材料の検討が必要になる場合があります。.

WC-Co、WC-Ni、および混合炭化物システム

WC-Coは最もよく知られた超硬合金システムの一つですが、唯一の選択肢や万能な解決策として扱うべきではありません。WC-Niは腐食関連の議論で検討されることがあり、混合炭化物システムは特定の摩耗、熱、または化学環境に使用される場合があります。最終的な選択は、プロジェクト固有の材料レビュー、予想される故障モード、利用可能なフィードストック、焼結応答、および検査要件に基づいて確認されるべきです。.

このページでは、これらのシステムを材料ファミリーレベルで紹介します。詳細な超硬合金グレードの選定は、将来超硬合金MIM部品用のL4ページが作成された場合にのみ扱われるべきであり、このページは将来のグレード固有または用途固有のページと競合しません。すべての超硬システムが自動的にMIM/CCIMによる生産に適しているわけではありません。実現可能性は、フィードストックの入手可能性、焼結ルート、仕上げ要件、検査基準、およびプロジェクト数量に基づいて確認されるべきです。.

超硬合金射出成形 vs 従来の超硬プレス成形

従来の超硬合金製造は、プレス、焼結、および研削が効率的に行える単純なブランク、ロッド、プレート、リング、および形状に適しています。超硬合金射出成形は、部品形状が単純なプレスには複雑すぎる場合や、焼結後の硬質加工に高コストがかかる場合に、より魅力的になります。.

プロセス決定は、単価だけでなく、総プロジェクトコストを比較する必要があります。金型、開発トライアル、仕上げ代、検査、スクラップリスク、および年間数量はすべて、MIM/CCIMが妥当かどうかに影響します。.

超硬合金 vs タングステン合金、工具鋼、およびステンレス鋼MIM

この比較が必要なのは、「超硬合金」と「タングステン合金」が初期の調達検討段階でしばしば混同されるためです。これらは同じ材料ファミリーではなく、同じ設計目的を果たすものでもありません。.

超硬合金は主に耐摩耗性と硬質接触面のために選ばれます。タングステン重合金は、高密度、重量集中、遮蔽、慣性、または小さな体積での質量が重要な場合に選ばれます。工具鋼MIMは、極度の摩耗よりも靭性と熱処理可能な硬度が重要な場合に検討されます。ステンレス鋼MIMは通常、耐食性、一般的な機械的性能、および幅広い部品用途のために選ばれます。.

正しい材料ファミリーは、摩耗、密度、靭性、耐食性、仕上げ要件、および生産経済性に依存します。.

耐摩耗性、密度、靭性、耐食性の要件に基づく選定方法

• 粒子、流れ、または摺動接触による材料除去で部品が摩耗する場合、超硬合金の検討が有効です。.
• 部品にコンパクトな質量、カウンターウェイト機能、または遮蔽性が必要な場合、タングステン高比重合金が通常適切な材料ファミリーです。.
• 部品に熱処理による強度と中程度の耐摩耗性が必要な場合、工具鋼または低合金鋼MIMの方が実用的です。.
• 部品に耐食性と一般的な精密性能が必要な場合、ステンレス鋼MIMの方が適しています。.

この判断は金型製作前に行う必要があります。RFQ段階での材料の混乱は、誤ったプロセスルート、誤ったコスト見積もり、誤った検査計画につながる可能性があります。.

適した超硬合金MIM部品の種類

このセクションは、エンジニアがカーバイド製品カタログにすることなく、可能な用途を認識するのに役立ちます。以下の部品例は自動的な推奨ではありません。それぞれについて、形状、摩耗モード、仕上げ代、生産量のレビューが必要です。.

摩耗スリーブとブッシング

摩耗スリーブとブッシングは、摺動面が摩耗性の摺動、回転接触、または粒子を含む動きにさらされる場合に検討されることがあります。超硬合金は、鋼製スリーブの摩耗が速すぎる場合に有効ですが、MIM/CCIMは、スリーブに複雑な溝、外部形状、フラット、小さな流路、または単純でない形状が含まれる場合に最も有用です。.

単純な円形スリーブで研削代が大きい場合は、従来の超硬合金工法で製造した方が良い場合もあります。.

ノズルと流量制御用耐摩耗部品

小さなノズルや流量制御部品は、内部流路、出口形状、または外部取り付け形状が硬質超硬合金で経済的に機械加工するのが難しい場合に適している可能性があります。主なレビューポイントは、内部流路の品質、エロージョンの方向、エッジ状態、および仕上げの実現可能性です。.

よくある間違いは、オリフィス径だけに注目し、周囲の形状、ゲート位置、脱脂経路、焼結後の洗浄や仕上げ要件を無視することです。.

バルブシートと小型接触部品

バルブシートや接触部品には、硬い表面、安定した寸法、制御されたシール形状が必要です。超硬合金は、摩耗性や高接触条件下で鋼の材料損失が速すぎる場合に魅力的です。ただし、シール面には焼結後の仕上げが必要な場合があります。図面では、どの面が機能面で、どの面が焼結ままでもよいかを定義する必要があります。.

ガイド部品、マイクロ摩耗部品、および研磨媒体コンポーネント

小型のガイド部品やマイクロ摩耗部品は、その形状が成形に適しており、予想される数量が金型投資を支える場合に適した候補となります。最小のフィーチャーは、超硬フィードストックの流動性、脱脂、焼結がエッジ品質、内部欠陥、寸法安定性に影響を与える可能性があるため、慎重な検討が必要です。.

超硬合金MIMの実現性に影響するプロセス要因

超硬合金MIM（CCIM）の実現性は、材料が焼結可能かどうかだけでは決まりません。全工程には、粉末とバインダーの準備、射出成形、グリーン部品の取り扱い、脱脂、焼結、仕上げ加工、検査が含まれます。各段階で、初期図面では見えないリスクが生じる可能性があります。.

材料の選定は、単なる材料置き換えとして扱うのではなく、MIM/CCIMの全プロセスルートと併せて検討する必要があります。.

フィードストックの均一性と粉末充填率

フィードストック品質 成形挙動、寸法安定性、密度、欠陥リスクに影響します。超硬合金システムでは、粉末とバインダーの混合物が部品の微細形状や流路に適している必要があります。フィードストックの不均一性は、偏析、不安定な流動、不均一な収縮、または脱脂や焼結後に初めて明らかになる隠れた欠陥を引き起こす可能性があります。.

プロジェクトレビューの観点から、エンジニアは壁厚の変化、流動長、ゲート位置、薄肉部、および粉末とバインダーの分離が局所的な弱点を生じる可能性のある領域を確認する必要があります。.

脱脂感度と内部欠陥リスク

脱脂 最終焼結前に成形部品からバインダーを除去します。部品形状がバインダーを閉じ込めたり、長い除去経路を生じたりすると、内部欠陥が発生する可能性があります。超硬合金部品は特に敏感で、最終部品は硬く耐摩耗性に優れていても、隠れた脱脂欠陥がエッジ、コーナー、薄肉部を弱める可能性があります。.

図面は、厚肉から薄肉への移行部、止まり穴、密閉ポケット、鋭い内部コーナー、およびバインダー除去が遅いまたは不均一になる可能性のある領域についてレビューする必要があります。.

焼結収縮、密度、および変形

焼結 収縮と緻密化を引き起こします。MIMおよびCCIM部品では、金型は収縮を考慮する必要があり、部品には焼結支持や形状調整が必要な場合があります。問題は最終寸法だけでなく、形状安定性、平面度、真円度、穴位置、および重要なデータム間の関係にもあります。.

超硬部品に長い無支持部、薄いリップ、鋭いエッジ、または非対称な質量分布がある場合、焼結変形を金型製作前にレビューする必要があります。.

炭素バランス、粒成長、およびバインダー挙動

超硬合金では、炭素バランス、粒成長、およびバインダー挙動が最終的な微細組織と性能に影響を与える可能性があります。これらは単なる装飾的な冶金学的詳細ではありません。摩耗、接触、または荷重下で部品が意図したとおりに動作するかどうかに影響します。.

サプライヤーと顧客は、アプリケーションに必要な材料特性や検査指標について合意すべきです。高リスクの摩耗用途では、一般的な材料名だけでは不十分です。.

焼結後仕上げと研削代

多くの超硬部品は焼結後も仕上げが必要であり、特にシール面、摺動面、軸受面、または重要な基準面が対象です。目的はすべての二次加工を排除することではなく、不必要な硬質加工を避け、機能を実際に制御する表面に仕上げを限定することです。.

実用的な図面レビューでは、焼結ままの面、研削やラッピングが必要な面、基準面、シール面、面取りや保護が必要な鋭利なエッジ、および仕上げ後に検査が必要な寸法を明示すべきです。.

金型製作前のDFMレビューポイント

超硬合金MIMプロジェクトは、金型製作前にレビューを行う必要があります。後からの変更は高コストになるためです。DFMレビューでは、部品が成形可能かどうかだけでなく、成形、脱脂、焼結、仕上げ、検査、そして実際の使用環境で確実に機能するかどうかを検討すべきです。.

形状リスクと公差戦略は、焼結後ではなく金型製作前にレビューすべきです。.

早期の実現性レビューが必要な形状

高リスク形状には通常、非常に薄い壁、鋭い支持されていないリップ、深い止まり穴、長く狭いスロット、急激な肉厚変化、アンダーカット、小さな内部通路、支持されていない長いセクション、非対称な質量分布、焼結後の研削が必要な形状が含まれます。.

問題はこれらの形状が不可能なことではなく、コスト、金型修正、焼結安定性、検査難易度、最終歩留まりを左右する可能性があることです。.

摩耗方向、接触応力、衝撃荷重

超硬材料は摩耗には強いが、設計が鋭いコーナーに衝撃荷重を生じる場合には性能が低下することがあります。エンジニアは、部品が相手部品とどのように接触するか、摩耗面の位置、荷重が滑り、回転、振動、衝撃のいずれであるか、部品に衝撃や位置ずれが生じるかを定義すべきです。.

この情報は、推奨エッジ半径、バインダーの検討、表面仕上げ計画、検査方法を変更することがよくあります。.

基準点戦略と重要寸法

すべての寸法を重要寸法として扱うべきではありません。適切な図面では、機能基準面、摩耗面、シール面、組立寸法、非重要外面、および外観上または非機能的な特徴を区別します。.

超硬合金部品の場合、この区別が重要です。なぜなら、不必要な厳しい公差は研削コストと検査の複雑さを増大させる可能性があるからです。より良い戦略は、どの特徴が機能を制御し、どの特徴が焼結後の通常のプロセス能力に従うことができるかを定義することです。.

従来の超硬合金製造が適している場合

信頼できる材料ページでは、このプロセスを使用すべきでない場合についても説明する必要があります。超硬合金MIM/CCIMは、すべての超硬合金部品に最適な選択肢ではありません。.

従来の超硬合金製造は、部品が単純なロッド、プレート、ブランク、リング、ディスク、または標準インサートである場合に適しています。また、ほとんどの機能面に最終的な研削加工が大量に必要な場合にも適しています。最終部品が焼結後の研削によって主に形成される場合、射出成形の価値は低くなります。.

少量試作品の場合も、正当化が難しい場合があります。MIM/CCIMは通常、金型と開発作業を必要とします。単品検証の場合は、EDM、超硬ブランクからの研削、または他の方法の方が実用的な場合があります。.

超硬合金MIM部品のプロジェクトレビューシナリオ

超硬合金MIM部品の品質と検査に関する考慮事項

超硬合金MIM部品の品質管理は、サービス性能に影響を与える特徴に焦点を当てるべきです。一般的な「厳格な検査」という記述だけでは不十分です。検査計画は、部品の機能、材料システム、および故障リスクに合わせる必要があります。.

関連するレビュー領域には、密度関連挙動、微細組織、バインダー分布、表面割れ、見かけの気孔率、結晶粒径、硬度、欠け、重要寸法、および仕上げ面状態が含まれます。ASTMは超硬合金に関するB09.06小委員会を維持しており、見かけの気孔率、硬度試験、抗折力、金属組織学的識別、保磁力、およびその他の超硬合金評価方法に関する規格をカバーしています。.

密度、微細組織、およびバインダー分布

耐摩耗性が重要な部品では、微細組織が使用時の挙動に影響を与える可能性があるため、その評価は重要です。部品が研磨材、粒子流、シール接触、または繰り返し摺動接触で使用される場合、受入計画は外部寸法を超えた評価が必要です。.

表面状態、エッジ欠け、およびクラック

硬質材料でも、エッジ、コーナー、薄肉部で破損する可能性があります。目視検査、拡大検査、および用途固有のエッジチェックは、欠けが機能に影響を与える場合に必要となることがあります。部品にシール面や摺動界面が含まれる場合、完成表面は図面に明確に定義されるべきです。.

焼結および仕上げ後の寸法検査

寸法検査は公差戦略に基づいて行うべきです。一部の寸法は焼結ままの状態で管理される場合があります。その他は研削、ラッピング、または他の仕上げが必要な場合があります。図面はすべての寸法を同等に扱うべきではありません。.

超硬合金MIM部品の検査判定表

検査計画は実際のアプリケーションリスクに基づいて選択されるべきです。単純なガイド部品は、高リスクのシール、エロージョン、または接触摩耗部品と同じ検査パッケージを必要としない場合があります。.

プロジェクトレビューで議論すべき規格と試験方法

規格と試験方法はプロジェクトの議論をサポートするものであり、図面ベースのエンジニアリングレビューや合意された受入基準に代わるものではありません。適切な検査計画は、材料システム、形状、表面要件、使用環境、およびサプライヤーのプロセス能力に依存します。.

• MPIF — 金属射出成形プロセス概要粉末＋バインダー＋フィードストック＋射出成形の基礎を理解するのに有用です。.
• MPIF MIM2026MIM、CIM、CCIMを粉末射出成形のトピックとして特定します。.
• ASTM B09.06 超硬合金超硬合金関連の試験方法と規格を列挙します。.

超硬合金MIM実現性レビューのためのRFQチェックリスト

超硬合金MIMの有用なRFQには、3Dモデル以上の情報を含める必要があります。エンジニアリングチームは、材料適合性、プロセスリスク、金型戦略、仕上げ代、検査要件、生産経済性を判断するのに十分な情報を必要とします。.

より良いRFQの入力は、より正確な材料レビュー、DFMフィードバック、仕上げ計画、検査戦略につながります。.
