簡易エンジニアリング回答：MIM肉厚の判断方法

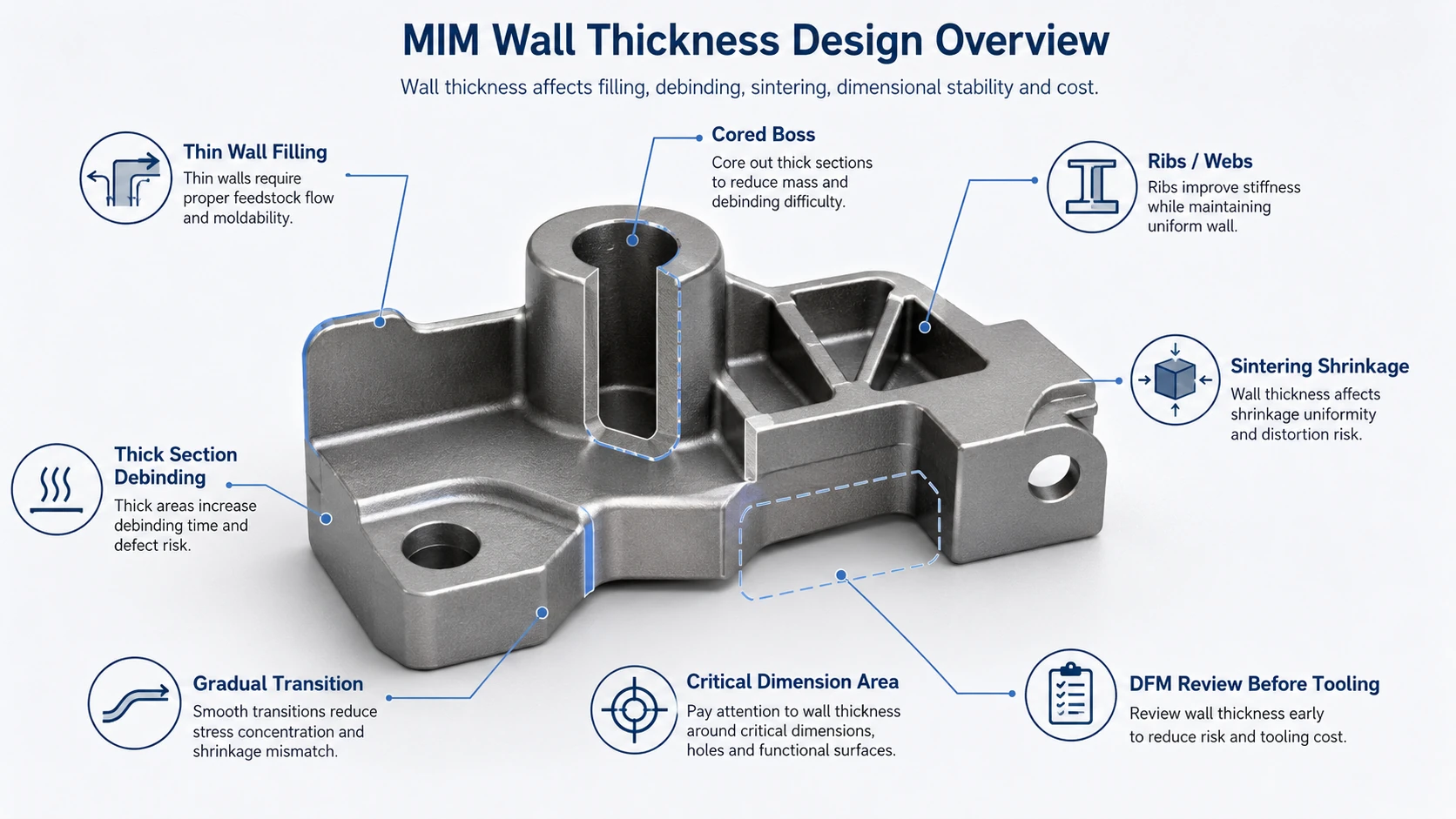

初期のMIM設計レビューでは、肉厚は固定値ではなくリスクマップとして評価すべきです。最初のレビューでは、薄肉部の充填リスク、厚肉部の脱脂リスク、厚肉から薄肉への遷移リスク、公差感度、および焼結時に部品を支持できるかどうかを特定します。.
| 設計状況 | 主なリスク | 最初のレビューの質問 | 実践的な次のステップ |
|---|---|---|---|
| 長い薄肉壁または薄肉アーム | ショートショット、グリーンパートの弱さ、取り扱い損傷 | 薄肉部が長すぎる、またはゲートから遠すぎるか？ | ゲート方向、流動長、局所的な支持、および遷移半径を確認する。. |
| 厚いボス、ラグ、または中実ブロック | 長い脱脂経路、内部欠陥リスク、焼結変形 | 厚肉部をコア抜き、中空化、リブ補強、軽量化することは可能ですか？ | コア抜きの可能性、リブ配置、コアピン支持、金型への影響を検討してください。. |
| 急激な厚肉から薄肉への移行 | 焼結収縮の不一致、割れ、反り、寸法変動 | 移行部付近に重要な寸法、穴、または基準点はありますか？ | 緩やかな移行部、アール、テーパーを追加するか、局所的な質量分布を再設計してください。. |
| 平坦な薄肉面または片持ち形状 | 焼結時の反りと平坦度の低下 | 脱脂および焼結中にその形状を支持できますか？ | セッター接触、支持面、積載方向、公差戦略を検討してください。. |
多くのMIMプロジェクトは、プロジェクト固有の実用的な肉厚範囲に基づいて評価されますが、その範囲はスクリーニングの参考値として扱うべきであり、普遍的な設計ルールではありません。許容範囲は、材料、フィードストックの流動性、フィーチャーのサポート、脱脂方法、焼結のサポート、および公差要件によって変化します。XTMIMは、金型製作前に図面と3Dモデルから実用的な範囲を確認する必要があります。.
MIM部品の適切な肉厚とは？
MIM部品の適切な肉厚は、通常、部品全体で可能な限り均一であり、フィードストックの安定した流動を確保し、予測可能な脱脂を可能にし、焼結時の過度な収縮差を回避するものです。すべてのMIM設計に適用できる単一の普遍的な肉厚は存在しません。適切な範囲は、材料、部品サイズ、流動長、断面変化、脱脂方法、焼結支持、公差要件、表面要件、年間生産量に依存します。.
一般的な肉厚のガイドラインは慎重に使用すべきです。一般的な設計ガイドから得られた数値は初期スクリーニングには有用かもしれませんが、すべてのMIM部品に保証されるものとして扱うべきではありません。短い支持されたフィーチャー、長い薄肉、厳しい公差の穴の近くにある厚いボス、平坦な外観面は、図面上で公称肉厚が同じように見えても、すべて異なる挙動を示す可能性があります。.
実際には、多くのMIMの問題は 不均一な肉厚, に起因し、単に肉厚が薄いまたは厚いことによるものではありません。短くて十分に支持された薄肉は実現可能な場合があります。質量分布が不十分な厚いボスは、予想以上のリスクを生み出す可能性があります。エンジニアリングレビューでは、肉厚が成形、脱脂、焼結、最終検査を通じてどのように挙動するかに焦点を当てるべきです。.
エンジニアリングサマリー： 最も安全なMIM設計は、最も薄い設計や最も厚い設計であることはほとんどありません。通常、断面変化が制御され、フィードストックの流動が安定し、脱脂経路が管理可能で、公差要件が現実的で、焼結中に十分な支持がある設計です。.
金型製作前に、図面は以下の点についてレビューされるべきです：薄肉部の充填リスク、厚肉部の脱脂リスク、厚肉から薄肉への遷移部の応力、局所的な質量集中を生み出すリブやボス、不安定な肉厚遷移部近くに配置された重要な寸法、焼結中に変形する可能性のある平坦または片持ち領域。設計関連の品質要素の詳細については、以下を参照してください。 部品設計がMIM部品の品質に与える影響.
肉厚は以下と併せて検討する必要があります 主要なMIM設計ガイド, MIMゲート設計, MIM金型設計, 焼結サポート, 焼結収縮補正, ,および MIM公差—単独の数値としてではなく。.
金属射出成形において肉厚が異なる重要性を持つ理由
MIMでは、微細な金属粉末とバインダーを混合してフィードストックを形成します。フィードストックは金型キャビティに射出され、グリーンパートとして取り扱われ、脱脂後、焼結により高密度の金属部品になります。このプロセス経路こそが、肉厚の決定が成形後も影響を及ぼし続ける理由です。部品がキャビティに充填されても、脱脂、焼結、または検査中に後続の問題が発生する可能性があります。.
フィードストックの挙動は充填、パッキング、ウェルドライン、薄肉部の安定性に影響を与えるため、肉厚は材料およびフィードストックの挙動と併せて検討する必要があります。プロセス品質をより深く理解するには、以下を参照してください。 フィードストックがMIM部品の品質に与える影響 および MIMにおける部品品質に影響を与える要因.
MIM部品は複数の工程段階を経る必要があります
- フィードストック射出： 肉厚は流動抵抗、圧力分布、ウェルドライン、エアトラップ、ショートショットリスク、および局所的なパッキング挙動に影響を与えます。.
- グリーンパート取り扱い： 焼結前の成形部品は、最終的な金属部品と比較して脆弱です。薄肉部、長いリブ、小さなボス、および弱い遷移部は、エジェクション、ゲートカット、検査、またはトレイへの載せ替え時に割れたり変形したりする可能性があります。.
- 脱脂： 成形部品からバインダーを除去する必要があります。厚肉部はバインダー除去距離を増加させ、適切に制御されない場合、内部欠陥や割れのリスクを高める可能性があります。.
- 焼結： 部品は収縮し、緻密化します。肉厚が不均一だと、不均一な収縮応答、反り、平面度の低下、穴位置のずれ、または局所的な変形が増大する可能性があります。.
- 最終検査： 肉厚は、重要な寸法が焼結ままの公差で十分に安定するか、二次加工、サイジング、または治具を使用した検査が必要かを左右します。.
肉厚がプロセス安定性と最終品質に与える影響
以下の表は、同じ肉厚の選択が複数のMIMプロセス段階にどのように影響するかをまとめたものです。.
| プロセス段階 | 肉厚の影響 | 考えられるリスク |
|---|---|---|
| 射出成形 | 流動抵抗、圧力バランス、充填経路 | ショートショット、ウェルドライン、ガス巻き込み、局所的な未充填 |
| グリーンパートの取り扱い | 焼結前の局所強度 | 割れ、変形、エッジ損傷、破損 |
| 脱脂 | バインダー除去経路と局所質量 | 内部欠陥、割れ、長時間または許容度の低い脱脂 |
| 焼結 | 収縮バランスと支持安定性 | 反り、歪み、平面度損失、寸法変動 |
| 最終検査 | 重要寸法の安定性 | 高い不良リスクまたは加工代の必要性 |
MIM設計において均一肉厚が重要な理由
均一肉厚はMIM部品の最も重要な設計原則の一つです。フィードストックの充填をより予測可能にし、局所的な質量差を低減し、より一貫した脱脂をサポートし、焼結安定性を向上させます。目的はCADモデルを視覚的に単純にすることではなく、金型製作前にプロセスばらつきを低減することです。.
MIMAの設計ガイダンスでは、コアホールとリブ/ウェブを接続して均一な肉厚を実現し、断面を減らし、材料の流動性を向上させ、変形を抑える方法を説明しています。EPMAはまた、コアリングにより肉厚の均一性が向上し、材料と加工時間を削減できる可能性があると指摘しています。.
均一な肉厚によりフィードストックの流動がより予測可能になる
MIM射出成形中、フィードストックは小さく複雑な形状を通過する必要があります。ある領域が薄く、別の領域がはるかに厚い場合、流路のバランスが崩れる可能性があります。薄い部分は充填に抵抗し、厚い部分は材料を受け入れ続けることがあります。これにより、ショートショット、ウェルドライン、ガス溜まり、または不均一なパッキングのリスクが高まる可能性があります。.
一般的な設計ミスは、制御された遷移なしに薄い機能アームを厚い取り付けブロックに直接接続することです。CADでは強固に見えるかもしれませんが、成形では遷移部で流動の遅れ、局所的な応力集中、後の焼結で不安定な断面が生じる可能性があります。.
均一な肉厚により脱脂と焼結のリスクを低減
脱脂と焼結により、MIMの肉厚は多くの従来の機械加工の判断とは異なります。厚い部分はより長いバインダー除去経路を必要とする場合があります。薄い部分は近くの厚い塊とは異なる反応を示すことがあります。焼結中に、これらの違いは反り、割れ、または局所的な寸法変動として現れる可能性があります。.
実際のリスクは厚い領域自体だけではありません。厚い領域と薄い領域の間の遷移部は、応力、収縮応答、支持条件が顕在化する場所であることがよくあります。.
均一な肉厚により寸法安定性が向上
重要な寸法は、急激な肉厚遷移の近くに軽率に配置すべきではありません。高質量の遷移部の近くにある穴、スロット、ボス、基準面、またはシール面は、一貫して保持することが難しくなる可能性があります。部品に厳しい平面度、穴の位置合わせ、同軸度、または組み立て適合性が要求される場合、肉厚は収縮補正および検査戦略とともにレビューされるべきです。.
MIM部品設計における薄肉リスク
薄肉MIM部品は、特に部品が小さく、流動長が短く、形状が十分に支持され、公差要件が現実的な場合に実現可能です。ただし、薄肉は単純な「最小肉厚」の問題として扱うべきではありません。同じ肉厚でも、流動長、ゲート位置、材料、部品サイズ、フィーチャー密度、近傍の遷移部によって挙動が異なる場合があります。.
充填不足とショートショット
薄肉は流動抵抗を増加させます。壁が長く、ゲートから遠く、スロットで遮られ、または急な遷移部に接続されている場合、フィードストックが完全に充填されない可能性があります。これにより、ショートショット、弱いエッジ、不完全なリブ、または局所的な未充填が発生する可能性があります。.
設計レビューの観点から、重要な質問は次のとおりです。薄肉部の長さはどのくらいか？薄肉部はゲートに近いか遠いか？フィードストックはそこに到達する前に狭いフィーチャーを通過する必要があるか？充填を困難にするリブ、穴、スロット、鋭いコーナーはあるか？フィーチャーは外観用か、機能用か、構造用か、またはそのすべてか？
焼結前のグリーンパートの脆弱性
MIMグリーンパートはまだ最終的な金属部品ではありません。粉末とバインダーを含み、成形後の取出し、ゲートカット、ハンドリング、脱脂準備、トレイへの載せ替えに耐えなければなりません。薄肉、薄いリブ、鋭いコーナー、長い片持ちアーム、小さなスナップ状のフィーチャーは、この段階で脆弱になる可能性があります。.
設計エンジニアは最終的な金属強度に注目するかもしれませんが、製造エンジニアは部品が焼結前に耐えられるかどうかも問わなければなりません。薄肉フィーチャーがハンドリング中に破損した場合、部品が最終検査に到達しないため、最終的な材料特性は無意味です。.
脱脂および焼結中の変形
薄肉部は、大きく、平坦で、支持がなく、または厚肉部に接続されている場合、変形の影響を受けやすくなります。長い片持ちアーム、薄板、浅いシェル、および支持されていない外観面は、焼結支持計画とともにレビューする必要があります。.
設計に平坦性、真直性、または穴パターンとの整合性を維持する必要がある薄肉部が含まれている場合、セッター接触、支持面、積載方向、および焼結後の修正の可否について部品をレビューする必要があります。.
薄肉部がより実現可能な場合
薄肉部は、形状が長いよりも短い場合、流路が単純な場合、周囲の形状によって支持されている場合、遷移部にアールまたはテーパが付いている場合、焼結ままのMIMとして現実的な公差である場合、ゲート戦略が充填をサポートしている場合、および金型製作前にDFM変更が可能な場合に、実現可能性が高くなります。.
薄肉部は、長く、孤立しており、ゲートから遠く、スロットや穴に近く、完全な平坦性が要求され、または厳しい外観および寸法要件と組み合わさると、より困難になります。成形段階の品質要因については、 射出成形がMIM部品の品質に与える影響.
MIM肉厚設計における厚肉部のリスク
厚肉部は、多くの製品チームが予想する以上に問題となる可能性があります。機械加工部品では、厚い領域は単に材料が多く強度が高いことを意味する場合があります。MIMでは、厚い領域はフィードストック量、脱脂挙動、焼結収縮、サイクル感度、変形リスク、およびコストに影響を与えます。厚肉部が自動的に許容できないわけではありませんが、金型製作前に慎重にレビューする必要があります。.
厚肉部は脱脂リスクを高める可能性がある
脱脂中は、成形部品からバインダーを除去する必要があります。厚肉部はバインダー除去経路を長くし、プロセスの許容度を低下させる可能性があります。断面が周囲の形状に比べて大きすぎる場合、内部欠陥や割れのリスクが高まる可能性があります。.
問題は金型が形状を充填できるかどうかだけではありません。肉厚のMIM部品は充填に成功しても、脱脂や焼結中に問題を引き起こす可能性があります。そのため、肉厚の検討は成形性だけで終わらせるべきではありません。.
厚肉部は薄肉部と異なる収縮挙動を示す可能性がある
MIM部品は焼結中に収縮します。部品に厚肉部が薄肉部に接続されている場合、収縮挙動が不均一になる可能性があります。厚肉から薄肉への遷移部は、局所的な応力、寸法変動、反り、または割れを引き起こす可能性があります。.
穴位置の精度、平面度、直角度、同軸度、または組立時の位置合わせが厳しい部品では、これは深刻なリスクとなります。重要な寸法が公差の限界のために不良となるのではなく、その寸法周辺の肉厚が不安定であるために不良となる可能性があります。.
厚肉部はコスト増加の要因となる
厚肉部は、フィードストック消費量の増加、脱脂の長時間化または困難化、熱処理の敏感性、変形や不良リスクの増大、中子が必要な場合の金型の複雑化、焼結状態で寸法が安定しない場合の二次加工の追加などを通じて、コスト増加の要因となります。.
そのため、肉厚は品質上の問題だけでなく、コスト上の問題でもあります。より広範なコスト要因については、以下を参照してください。 コストを考慮したMIM設計.
厚肉部は金型製作前に検討すべきである
厚肉部が常に設計ミスであるとは限りません。機能的な特徴として、局所的な強度、ねじ山の噛み合い、圧入支持、または耐荷重形状が必要な場合があります。しかし、金型製作前に、厚肉部を中子で空洞化できるか、リブやウェブに置き換えられるか、徐々に遷移させられるか、重要な寸法から離せるか、焼結中に支持できるか、または必要に応じて二次加工で仕上げられるかを検討する必要があります。.
関連するプロセス品質リスクについては、 MIMにおける脱脂と焼結が部品品質に与える影響.
機能を損なわずに厚肉部を再設計する方法
肉厚設計の目的は、すべての領域を均等に薄くすることではない。目的は、機能を維持しながら局所的なプロセスリスクを低減することである。MIMでは、最適な再設計は多くの場合、荷重経路、組立インターフェース、または機能面を維持するが、脱脂、焼結、または寸法管理を困難にする不要な質量を取り除くことである。.
コアリングを使用して局所的な質量を低減する
コアリングは、厚肉部を減らし、肉厚の均一性を向上させるために一般的に使用される。特に、完全に中実である必要のない厚肉ボス、マウンティングブロック、ラグ、または局所的な支持機能に有効である。.
ただし、コアリングは自由な設計変更ではない。コアピンの強度限界、金型の位置合わせ要件、穴周りのバリリスク、突き出しや離型に関する懸念、穴位置の検査要件、公差のトレードオフ、金型コストの変動が生じる可能性がある。金型関連の品質リスクについては、 金型設計がMIM部品の品質に与える影響.
厚肉のボス、ラグ、またはマウンティングブロックが機能を損なわずにコア抜きできる場合、早期に検討する必要があります。詳細な穴とコアピンの問題は、 MIM設計における穴、スロット、アンダーカット.
厚肉ブロックの代わりにリブとウェブを使用する
リブとウェブは薄肉を補強し、局所的な質量を減らし、流動性を向上させ、変形を抑えることができます。リブは装飾ではなく、設計上の特徴として扱うべきです。.
不適切なリブ設計は独自の問題を引き起こす可能性があります。過度に厚いリブは局所的な質量の蓄積を生み、過度に薄いリブは充填不良を起こし、高く支えのないリブは変形し、密集したリブネットワークは金型充填を複雑にし、外観面近くのリブは目に見える跡や変形を引き起こす可能性があります。.
厚肉部と薄肉部の間に緩やかな遷移を設ける
急激な断面変化はMIM設計のリスクの一般的な原因です。薄肉と厚肉ブロックの間の急な段差は、応力集中、焼結収縮の不一致、および変形リスクを高める可能性があります。.
より良いアプローチとしては、Rを追加する、テーパー状の遷移を使用する、厚肉の段差を中空構造に置き換える、リブやウェブで荷重を分散する、機能面近くでの急な質量蓄積を避けることが挙げられます。.
重要な寸法をリスクの高い遷移部から遠ざける
厚肉から薄肉への遷移部近くに厳しい公差が配置されると、その公差の管理が難しくなることがあります。これは特に、穴の中心距離、ボアの芯出し、平面度、平行度、同軸度、ギアのボアと歯の関係、ヒンジピンの位置合わせ、および合わせ面の位置に当てはまります。.
DFMの観点から、図面ではどの寸法が真に重要なのか、またそれらの寸法が安定した壁部に位置しているのかを特定する必要があります。そうでない場合、設計の形状調整、公差調整、基準面の見直し、または二次加工代の追加が必要になる可能性があります。.
壁厚の遷移、ボス、リブ、および局所的なフィーチャー
局所的なフィーチャーは、しばしば壁厚の問題を引き起こします。ボス、リブ、穴、スロット、アンダーカット、および外観面は個別の設計詳細に見えるかもしれませんが、多くの場合、局所的な壁厚とプロセス挙動を変化させます。このセクションでは、それらの壁厚への影響のみを扱います。詳細な金型、スライド、インサート、および離型に関する判断は、関連する設計ページで行う必要があります。.
ボスと取り付けフィーチャー
ボスは、ねじ、ピン、圧入部、組立インターフェース、または取り付け荷重を支えるため、MIM部品で一般的です。リスクは、ボスの基部が厚い局所的な塊になりやすいことです。ボスが中実で薄肉部に接続されている場合、リスクの高い厚肉から薄肉への遷移を生じる可能性があります。.
リブとウェブ
リブとウェブは、中実材料を置き換えたり薄肉部を補強する場合に有用です。フィードストックの流動、離型、焼結支持、または隣接する壁厚を考慮せずに追加されるとリスクが生じます。.
薄肉部近くの穴とスロット
穴とスロットは、局所的な断面強度を低下させる可能性があります。薄肉部に近すぎる位置にあると、グリーン部品の損傷、バリ、変形、または検査の不安定性のリスクが高まります。また、コアピン、スライド、インサート、または特殊な金型機能が必要になる場合があります。.
外観面とゲート跡
肉厚はゲート戦略に影響します。最も厚い領域が最適なゲート位置から遠い場合、または唯一可能なゲート位置が外観面にある場合、設計によってゲート痕、流動バランスの不均衡、または局所的な寸法リスクが生じる可能性があります。.
肉厚がMIMの寸法安定性に与える影響
肉厚は寸法安定性に影響します。MIM部品は焼結中に収縮するためです。収縮補正は金型に組み込まれますが、実際の寸法結果は材料挙動、形状、肉厚バランス、支持条件、検査要件に依存します。.
不均一な肉厚は不均一な収縮挙動を引き起こす可能性があります
不均一な肉厚は不均一な収縮挙動を引き起こす可能性があります。これにより、平面度、穴の位置合わせ、ボアの真円度、平行度、同軸度、エッジの真直度、外観面の安定性、組立適合性に影響を与える可能性があります。.
問題は通常、MIMが精密部品を製造できないことではありません。問題は、形状が安定した収縮と安定した測定をサポートするかどうかです。寸法品質のより広い視点については、以下を参照してください。 部品寸法が最終的なMIM部品品質に与える影響.
重要な寸法は早期にレビューが必要です
金型製作前に、図面には重要な寸法と検査用データムを明確に指定する必要があります。2Dでは単純に見える寸法でも、厚肉から薄肉への移行部、薄いリブ、中子部、または焼結支持に敏感な面を横切る場合、不安定になる可能性があります。.
重要な寸法は、壁厚の移行部に対する位置、穴、スロット、リブ、ボスへの近接性、焼結ままの公差が現実的かどうか、二次加工が必要かどうか、検査用データムの選択が安定しているかどうか、焼結中に部品を機能に影響を与えずに支持できるかどうかを考慮してレビューする必要があります。.
公差は肉厚と併せてレビューすべき
一般的なRFQの誤りは、「この公差は達成可能ですか？」とだけ尋ねることです。より良いエンジニアリングの質問は、「この公差は、この材料、肉厚、フィーチャーの位置、焼結収縮挙動、焼結支持条件、検査用データムに対して現実的ですか？」です。“
MIM部品の場合、公差レビューと肉厚レビューは同時に行う必要があります。設計に薄肉、局所的な厚肉部、長い無支持形状、または急激な移行部が含まれる場合、金型製作前に公差戦略を調整する必要があるかもしれません。詳細なレビューの道筋については、以下を参照してください。 MIM公差と収縮チェックリスト.
肉厚と公差リスクマトリックス
以下のマトリックスは、焼結まま現実的な可能性がある寸法と、データム管理、加工代、または二次仕上げを検討すべき寸法を区別するのに役立ちます。.
| フィーチャー／寸法の状況 | 肉厚リスク | 公差の懸念事項 | 推奨確認事項 |
|---|---|---|---|
| 厚肉ボス近傍の穴位置 | 局所的な質量アンバランスと収縮応答 | 穴のずれ、中心距離の変動、基準の不安定 | 中子加工、移行部R、基準位置、および機械加工代を確認してください。. |
| 厚肉部に接続された薄肉平坦面 | 焼結時の異なる支持挙動 | 平面度不良、反り、外観面の歪み | セッター支持、配置方向、移行部設計、および平面度要件を確認してください。. |
| 厚肉ハブ内の穴 | 高い局所質量と内部収縮感度 | 穴の真円度、同心度、圧入安定性 | 穴は焼結まま、サイジング、リーマ加工、または機械加工のいずれにするか検討する。. |
| 位置精度が要求される薄肉リブまたはウェブ | 充填とグリーンパートのハンドリング感度 | リブの位置、真直度、エッジ品質 | ゲート位置、リブ厚さバランス、離型、および検査方法を検討する。. |
エンジニアリングトレーニングのための複合シナリオ
発生した問題：小型精密ハウジングには、厚い取り付け部に接続された長く薄い側壁が含まれていました。初期の製造性レビューで、この薄肉部はフィードストックが狭い経路を通過してフィーチャーの端部に到達する必要があるため、充填とハンドリングのリスクとして特定されました。.
発生理由：CAD設計は、最終部品のコンパクト性と組み立てクリアランスに焦点を当てていました。フィードストックの流動抵抗、グリーンパートの強度、または薄肉部と厚いベース間の遷移は考慮されていませんでした。.
実際のシステム原因：リスクは薄肉そのものだけではありませんでした。システム原因は、長い流動長、急激な肉厚変化、焼結前の局所的な支持不足の組み合わせでした。.
修正方法：ゲート方向、局所R、フィーチャー支持、肉厚変化の調整について設計がレビューされました。薄肉は機能上必要な箇所に維持されましたが、厚肉ベースへの接続部はより緩やかに変更されました。.
再発防止策：金型製作前に、薄肉領域は流動長、ゲート戦略、グリーンパートのハンドリング、焼結支持とともにレビューされるべきです。薄肉フィーチャーは肉厚だけで評価すべきではありません。.
発生した問題：部品設計には、薄肉アームに取り付けられたソリッドなマウントボスが含まれていました。ボスは組立強度を提供しましたが、重要な穴位置付近に局所的な質量集中を生み出しました。.
発生理由：設計チームは、より厚いボスが信頼性を向上させると想定しました。しかし、ソリッドボスは厚肉から薄肉への遷移を生み出し、不均一な収縮応答と穴位置ずれのリスクを高めました。.
実際のシステム原因：システム原因は局所的な質量アンバランスでした。ボス、アーム、穴位置、重要公差は一つの製造システムとしてレビューされませんでした。.
修正方法：ボスは中子入れ、リブ支持、緩やかな遷移についてレビューされました。重要穴データムも確認され、公差を焼結まま維持できるか、二次加工が必要か判断されました。.
再発防止策：マウントフィーチャーは、金型製作前に肉厚バランス、中子入れの可能性、金型複雑度、焼結支持、公差感度についてレビューされるべきです。.
金型製作前の肉厚DFMチェックリスト
肉厚のレビューは、MIM金型を製作する前に行う必要があります。金型が完成すると、厚肉部の問題、薄肉部の充填不良、不安定な公差の修正は、より高コストで時間がかかるようになります。.
| チェック項目 | 重要性 | レビューの方向性 |
|---|---|---|
| 厚肉部と薄肉部のバランスは取れていますか？ | 焼結収縮の不一致や変形リスクを低減 | 断面肉厚マップを確認 |
| 厚肉ブロックはコア抜きや肉抜きがされていますか？ | 脱脂および焼結リスクを低減 | コア抜き、中空設計、リブ、ウェブを検討 |
| 薄肉部は支持されていますか？ | 充填とハンドリングのリスクを低減 | 流動長、ゲート方向、サポート形状を確認 |
| 遷移は徐々ですか？ | 割れ、反り、応力集中を低減 | 可能な限りR、テーパー、フィレットを追加 |
| 重要な寸法はリスクの高いセクションの近くにありますか？ | 公差安定性に影響 | データム戦略と公差位置をレビュー |
| 穴は薄肉部に近いですか？ | バリ、弱肉部、コアピンリスクの原因となる可能性があります | 穴の方向と金型の実現性を確認 |
| 平面部や片持ち部は支持されていますか？ | 焼結変形を抑制 | 焼結時の支持と配置方向を確認 |
| 二次加工は必要ですか？ | 非現実的な焼結ままの公差を防止 | 加工代と検査基準を定義 |
| 年間数量はMIM金型に適していますか？ | 金型投資はプロジェクトの経済性と一致する必要があります | 数量、複雑性、コスト目標を確認 |
より広範なプロジェクトレビューには、 MIM DFM設計チェックリスト.
壁厚を慎重にレビューすべきMIM部品例
薄肉部、厚肉機能部、穴、ボス、リブ、または重要な組立寸法が混在するMIM部品では、壁厚をレビューする必要があります。以下の例は個別の部品設計ルールではなく、壁厚が製造性に影響を与える一般的な箇所を示しています。.
| 部品タイプ | 壁厚の懸念事項 | レビューの焦点 |
|---|---|---|
| MIMヒンジ | 薄肉アーム、ピン部、局所的なボス | 強度、変形、穴の位置精度 |
| MIMブラケット | 厚肉マウント部と薄肉ウェブ | 反り、支持、コスト |
| MIMギア | ハブ厚、歯元、ボア部 | 収縮、同心度、加工代 |
| MIMシャフトとピン | 肩部、溝部、小径部 | 真直度、公差、二次加工 |
| 時計用ハードウェア | 外観面と薄肉構造 | 変形、表面品質、ゲート跡 |
| 医療機器部品 | 薄いジョー、スロット、局所的な厚肉部 | 強度、検査、寸法管理 |
| コネクタ部品 | 薄肉、スロット、スナップフィット | 充填、変形、組立適合性 |
| センサーまたは電子機器ハードウェア | 薄肉シェル、マウントボス、小径穴 | 流動バランス、穴位置、組立公差 |
この種のレビューは、部品がCNC加工、ダイカスト、インベストメント鋳造、プレス加工、または複数部品の組立から単一のMIM部品に変換される場合に特に有用です。より広範な形状適合性については、以下を参照してください。 MIM部品設計.
FAQ: MIM肉厚設計
MIM部品の推奨肉厚は？
すべてのMIM部品に適用できる単一の推奨肉厚はありません。適切な肉厚は、材料、部品サイズ、流動長、肉厚の遷移、脱脂方法、焼結支持、公差要件、生産量に依存します。多くのプロジェクトでは、極端な最小肉厚を達成することよりも、均一な肉厚と段階的な遷移の方が重要です。.
MIMで薄肉金属部品は製造可能ですか？
はい、MIMは適切な設計の薄肉金属部品を製造可能ですが、薄肉の実現可能性は流動長、ゲート位置、フィードストックの挙動、グリーン部品強度、フィーチャー支持、公差要件に依存します。短く、十分に支持された薄肉は実現可能ですが、ゲートから遠く離れた長く支持されていない薄肉は、充填不良や変形のリスクを生じる可能性があります。.
MIMにおいて厚肉部がリスクとなる理由は？
厚肉部は、バインダー除去の困難さ、焼結収縮のばらつき、変形リスク、内部欠陥リスク、加工時間、コストを増加させる可能性があります。CAD上では強度が高そうに見えても、MIMでは脱脂、焼結、寸法安定性、金型の実現性についてレビューする必要があります。.
MIM部品で厚すぎる肉厚とは？
MIM部品の肉厚が厚すぎるとは、過度な局部質量、長い脱脂経路、不安定な収縮挙動、変形リスク、または機能で正当化できないコストを生じる場合を指します。これは一律の数値で判断すべきではなく、図面、材料、流動長、中子化の可能性、焼結支持、公差要件からレビューする必要があります。.
MIM設計で厚肉部を低減するには？
厚肉部は、中子化、中空形状、リブ、ウェブ、緩やかな遷移、または局所的な形状再設計によって改善できることが多いです。目的は、機能的な荷重経路を弱めることなく不要な質量を減らすことです。ただし、中子やリブは金型構造、離型、バリリスク、検査にも影響するため、金型製作前にレビューする必要があります。.
肉厚はMIMの公差に影響しますか？
はい。不均一な肉厚は、収縮の均一性、平面度、穴位置、同心度、基準面の安定性、重要寸法に影響を与える可能性があります。公差は、図面上の数値だけでなく、材料、形状、肉厚、焼結支持、検査方法と合わせてレビューする必要があります。.
リブはMIM部品に有効ですか？
リブは、薄肉部の補強、厚肉部の低減、剛性向上、変形抑制に役立つ場合があります。ただし、リブが厚すぎる、薄すぎる、高すぎる、または接続が不適切な場合、充填、離型、焼結の問題を生じる可能性があります。リブ設計は肉厚のDFMの一部としてレビューする必要があります。.
肉厚のDFMレビューにはどのような情報を送ればよいですか？
2D図面、3D CADファイル、材料要件、重要寸法、表面要件、推定年間数量、およびアプリケーションの背景を送ってください。部品に薄肉、厚肉ボス、リブ、穴、スロット、外観面、または厳しい公差がある場合は、図面上に機能面と重要面を明確にマークしてください。.
金型製作前に肉厚DFMレビューを依頼する
MIM部品に薄肉、厚肉ボス、薄肉から厚肉への遷移部、リブ、薄肉部近くの穴、外観面、または厳しい寸法要件がある場合は、金型製作前に肉厚をレビューすることをお勧めします。.
2D図面、3D CADファイル、材料要件、重要寸法、表面仕上げ要件、推定年間数量、およびアプリケーションの背景を送ってください。XTMIMは、金型製作前に薄肉充填リスク、厚肉部の脱脂リスク、焼結歪み感受性、公差戦略、および可能な設計変更をレビューできます。.
- 薄肉部が確実に充填されるかどうかを確認します。.
- 厚肉部が脱脂や焼結のリスクを高めるかどうかを確認します。.
- 中子、リブ、ウェブ、または段階的な遷移が必要かどうかを評価します。.
- 重要寸法が不安定なセクションの近くに配置されていないか確認します。.
- 焼結ままの公差が現実的か、または二次加工を検討すべきかを確認します。.
規格および技術参考に関する注記
MIMの肉厚設計は、プロジェクト固有のDFMレビューで評価する必要があります。一般的な業界参考値は設計判断をサポートできますが、材料、形状、金型、脱脂、焼結支持、公差、検査要件に関するサプライヤー固有のレビューを代替するものではありません。.
- MPIF — 金属射出成形プロセス概要：微細金属粉末とバインダーフィードストック、射出成形、脱脂、焼結を含むMIMプロセスルートの説明に関連します。.
- MIMAデザインセンター — MIMによる複雑設計：コアホール、リブ、ウェブ、均一肉厚、材料流動、焼結支持、肉厚遷移に関連します。.
- EPMA — 金属射出成形の概要：肉抜き、肉厚均一性、収縮による寸法管理、リブ設計の考慮事項に関連します。.
- MPIF Standard 35-MIM材料規格リファレンス：材料仕様の文脈に有用です。肉厚設計ルールとして扱うべきではなく、肉厚はプロジェクト固有のDFMレビューで確認する必要があります。.
