أعمدة ودبابيس MIM: التصميم والمواد ومراجعة DFM

هل الأعمدة والمسامير مرشحة جيدة للقولبة بالحقن المعدني؟

تعتبر الأعمدة والمسامير مرشحة جيدة لتقنية MIM عندما تأتي قيمتها من الهندسة المتكاملة, ، وليس من كونها جزءًا دائريًا بسيطًا. قد يبرر عمود صغير مزود بحلقات، أسطح مستوية، أخاديد، ثقوب، أسطح مانعة للدوران، ميزات إغلاق، أو تفاصيل تجميع مصغرة استخدام تقنية MIM لأنه يمكن تشكيل الهندسة من مسحوق معدني ناعم ومادة رابطة من خلال القولبة بالحقن، معالجة الأجزاء الخضراء، إزالة المادة الرابطة، والتلبيد.

من الأخطاء الشائعة معاملة كل دبوس معدني صغير كجزء MIM. في الممارسة العملية، غالبًا ما يتم تصنيع المسامير البسيطة بشكل أفضل عن طريق التشكيل على البارد، الخراطة السويسرية، الخراطة باستخدام الحاسب الآلي، أو التوريد القياسي. تصبح تقنية MIM أكثر أهمية عندما يحتوي الجزء على ميزات تجعل التصنيع الآلي غير فعال، أو عندما يمكن دمج مكونات متعددة في جزء معدني واحد مقولب، أو عندما يدعم الحجم السنوي المستقر استثمار القوالب.

مصفوفة ملاءمة أعمدة ودبابيس MIM

يوفر الجدول أدناه نظرة فحص أولية. لا يحل محل مراجعة الرسم، ولكنه يساعد المهندسين في تحديد ما إذا كان الجزء يستحق التقديم لتقييم MIM.

الاستنتاج الأساسي: تعتمد ملاءمة MIM على تعقيد الهندسة والتكامل الوظيفي ومناطق التفاوتات وحجم الإنتاج.

في الإنتاج، تعتمد جدوى عمود MIM والدبوس عادةً على مزيج من الهندسة والحجم السنوي والمادة والتسامح وبدل العمليات الثانوية ومتطلبات الفحص. يمكن للجزء ذو الملاءمة المتوسطة أن يصبح مشروع MIM جيدًا إذا كان الحجم مستقرًا وكان التصميم يسمح بأدوات عملية ودعم التلبيد والفحص النهائي.

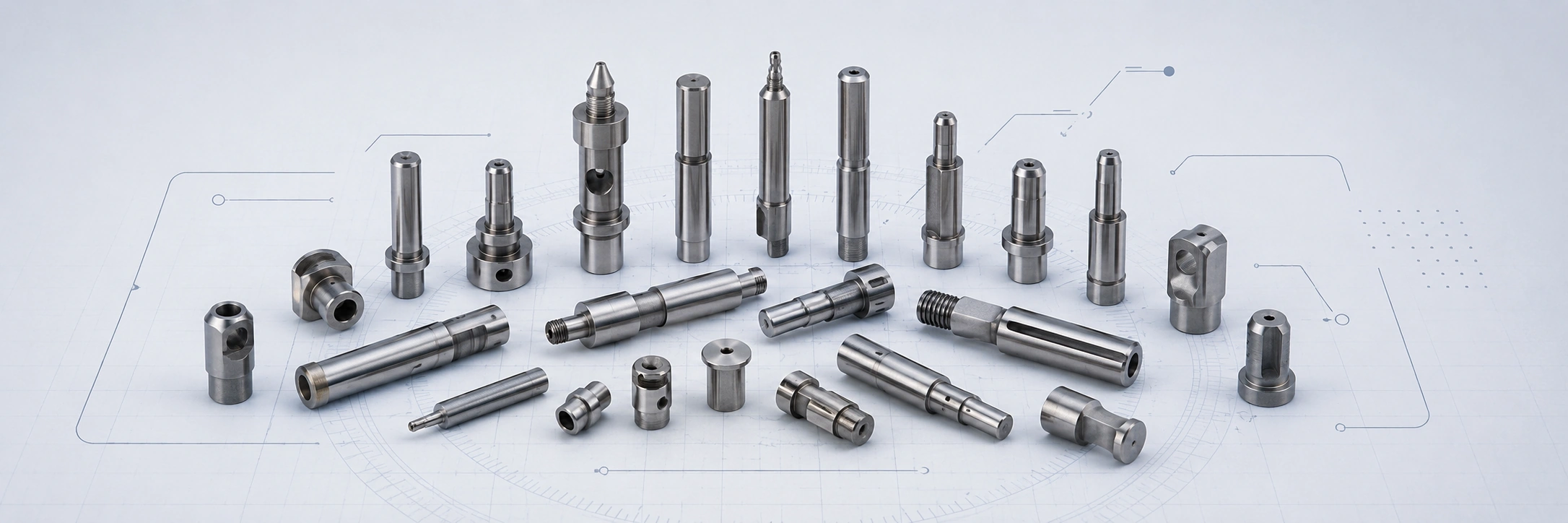

أنواع أعمدة ودبابيس MIM الشائعة التي نراجعها

يجب التعامل مع الفئات التالية كأمثلة هيكلية، وليست حدودًا صارمة للمنتج. العديد من الأجزاء الحقيقية تجمع بين عدة ميزات، مثل عمود متدرج مع ثقب عرضي، أو دبوس مفصلي مع حلقة، أو دبوس قفل مع سطح كام. .

أجزاء دوارة ومحورية

دبابيس التحديد والقفل والتحكم في الحركة

تصاميم الأعمدة والدبابيس المتكاملة الميزات

الأعمدة المصغرة والدبابيس الدقيقة

قد تكون الأعمدة المصغرة والدبابيس الدقيقة مناسبة لتقنية MIM عندما تتضمن أشكالًا هندسية معقدة على نطاق صغير جدًا. يمكن أن تكون MIM مفيدة للأجهزة المدمجة حيث يكون تشغيل كل ميزة على حدة صعبًا أو مكلفًا. ومع ذلك، تزيد الأشكال الهندسية المصغرة أيضًا من المخاطر. يمكن أن تتأثر البوابات الصغيرة، والمقاطع الرقيقة، والميزات الدقيقة، والنتوءات الحساسة بملء غير كامل، أو إزالة المادة الرابطة، أو تلف أثناء المناولة، أو تشوه التلبيد، أو صعوبة القياس. يجب أن تظل المناقشة المتعمقة لتصميم أجزاء MIM المصغرة تحت أجزاء MIM المصغرة.

MIM مقابل CNC، والخراطة السويسرية، والتشكيل على البارد، وتعدين المساحيق للأعمدة والدبابيس

تعتمد العملية المناسبة على الشكل الهندسي، والحجم، والتسامح، والأسطح الوظيفية. MIM ليست بديلاً عالميًا عن التشغيل الآلي. إنها الأكثر قيمة عندما يجمع عمود معدني صغير أو دبوس بين شكل هندسي معقد مصبوب مع طلب إنتاج متكرر.

الاستنتاج الأساسي: تكون MIM الأقوى للأشكال الهندسية الصغيرة المعقدة للأعمدة والدبابيس؛ غالبًا ما تظل الخراطة السويسرية والتشكيل على البارد أفضل للأجزاء المستديرة البسيطة أو الطويلة النحيفة.

من منظور المشتريات، قد تبدو تقنية MIM أكثر تكلفة في مرحلة القولبة مقارنة بتصنيع بعض النماذج الأولية بالخراطة. تظهر القيمة عندما تتطلب هندسة الجزء عمليات خراطة متكررة وتدعم كمية الإنتاج استثمار القالب.

ميزات التصميم التي تجعل الأعمدة والدبابيس مرشحة أفضل لتقنية MIM

يصبح العمود أو الدبوس أكثر جاذبية لتقنية MIM عندما يتضمن التصميم ميزات يصعب إنتاجها بكفاءة باستخدام الخراطة البسيطة. يجب أن تأتي القيمة من وظيفة حقيقية: توجيه التجميع، التثبيت، القفل، نقل الحركة، تقليل عدد الأجزاء، أو تقليل عمليات التصنيع. للحصول على قواعد هندسية أوسع، راجع دليل تصميم MIM.

مخاطر DFM لأعمدة ودبابيس MIM

تتميز الأعمدة والدبابيس بمخاطر محددة لأنها غالبًا ما تعمل من خلال الدوران، الانزلاق، التموضع، القفل، أو التركيب المتزاوج. يجب أن تركز مراجعة DFM على المناطق الوظيفية، وليس فقط الشكل العام للجزء. بالنسبة لـ MIM، الخطر الرئيسي هو كيفية تأثير الجزء الأخضر المقولب، سلوك إزالة المادة الرابطة، انكماش التلبيد، المعالجة الحرارية، وسماح التشطيب على أسطح التلامس النهائية.

الاستنتاج الأساسي: الخطر الرئيسي ليس اسم الجزء؛ بل ما إذا كان القطر الخارجي الوظيفي، الثقوب، الأخاديد، وأسطح التلامس يمكن أن تبقى مستقرة بعد القولبة، إزالة المادة الرابطة، التلبيد، والتشطيب.

اختيار المواد، العمليات الثانوية، ومتطلبات الفحص

يجب أن يعتمد اختيار المواد على الوظيفة، وليس فقط على اسم الجزء. قد تبدو دبوس التوجيه، ودبوس المفصلة، ودبوس المزلاج، ودبوس المشغل متشابهة، ولكن متطلبات المواد الخاصة بها قد تكون مختلفة. في العديد من مشاريع الأعمدة والدبابيس بتقنية MIM، يجب مراجعة قرار المادة مع المعالجة الحرارية، وحالة السطح، ومنطقة التلامس، وبيئة التآكل، والتشطيب الثانوي، واستراتيجية الفحص.

الاستنتاج الأساسي: اختيار المادة غير مكتمل ما لم يتم مراجعة سطح التلامس، والملاءمة، وحالة التآكل، وبيئة التآكل، وطريقة الفحص أيضًا.

لمقارنة أعمق للمواد، تابع إلى مواد MIM. إذا كان الجزء مدفوعًا بالتآكل أو القوة أو البلى، راجع صفحات الأداء ذات الصلة: أجزاء MIM مقاومة للتآكل, أجزاء MIM عالية القوة, ، و أجزاء MIM مقاومة للاهتراء.

متطلبات العمليات الثانوية والتفتيش

MIM هي عملية قريبة من الشكل النهائي. بالنسبة للعديد من الأعمدة والمسامير، يكون ذلك كافيًا للأسطح غير الحرجة. أما بالنسبة للدوران الحرج أو الانزلاق أو التزاوج أو مناطق التحديد، فقد لا تزال العمليات الثانوية مطلوبة. قبل التصنيع، يجب أن يفصل الرسم بين الأسطح التي يمكن أن تبقى كما هي بعد التلبيد والأسطح التي تحتاج إلى توسيع أو تجليخ أو تلميع أو معالجة حرارية أو استقامة أو تخميل أو طلاء أو تحجيم موضعي.

أين تُستخدم أعمدة MIM والدبابيس بشكل شائع

تظهر الأعمدة والدبابيس في العديد من الصناعات، لكن هذه الصفحة لا ينبغي أن تحل محل صفحات الأجزاء الخاصة بالصناعة. يوضح الجدول أدناه أين يتم مراجعة هذه الأجزاء بشكل شائع وأين يجب أن يذهب المستخدمون للحصول على سياق تطبيقي أعمق.

متى لا يُستخدم MIM للأعمدة والمسامير

لا ينبغي اختيار MIM فقط لأن الجزء صغير. يجب أن يبرر الجزء تكلفة القالب، التحكم في التلبيد، مراجعة الأبعاد، وجهد تطوير المشروع. إذا كان التصميم عبارة عن مكون دائري بسيط بدون ميزات وظيفية مقولبة، فقد تكون عملية أخرى أكثر عملية.

قائمة مراجعة DFM للأعمدة والدبابيس قبل التصنيع

قبل بدء تصنيع قالب MIM لعمود أو دبوس، يجب أن تتضمن حزمة التصميم معلومات كافية لمراجعة الهندسة، مخاطر العملية، المادة، التفاوتات، العمليات الثانوية، والفحص. إرسال صورة أو اسم الجزء فقط لا يكفي عادةً لاتخاذ قرار موثوق حول ملاءمة MIM.

الاستنتاج الأساسي: تسمح معلومات الإدخال الأفضل لفريق الهندسة بتحديد ملاءمة MIM، مخاطر القالب، احتياجات العمليات الثانوية، ومتطلبات الفحص قبل التصنيع.

فئات الأعمدة والدبابيس ذات الصلة قيد المراجعة

تغطي صفحة المستوى الثالث هذه فئة الأعمدة والدبابيس بالكامل أولاً. إذا بررت بيانات البحث المستقبلية واستفسارات العملاء وصور العينات والمحتوى الهندسي وجود صفحات أعمق، فقد تصبح الفئات الفرعية المحددة صفحات منفصلة من المستوى الرابع.
