أجزاء أقواس MIM للتجميعات المعدنية المدمجة

أمثلة حقيقية لأجزاء أقواس MIM

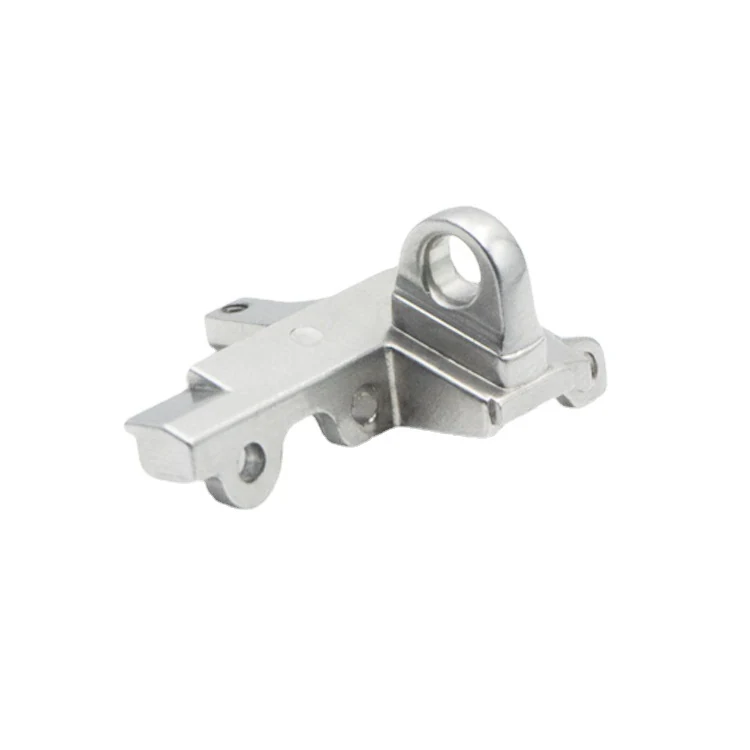

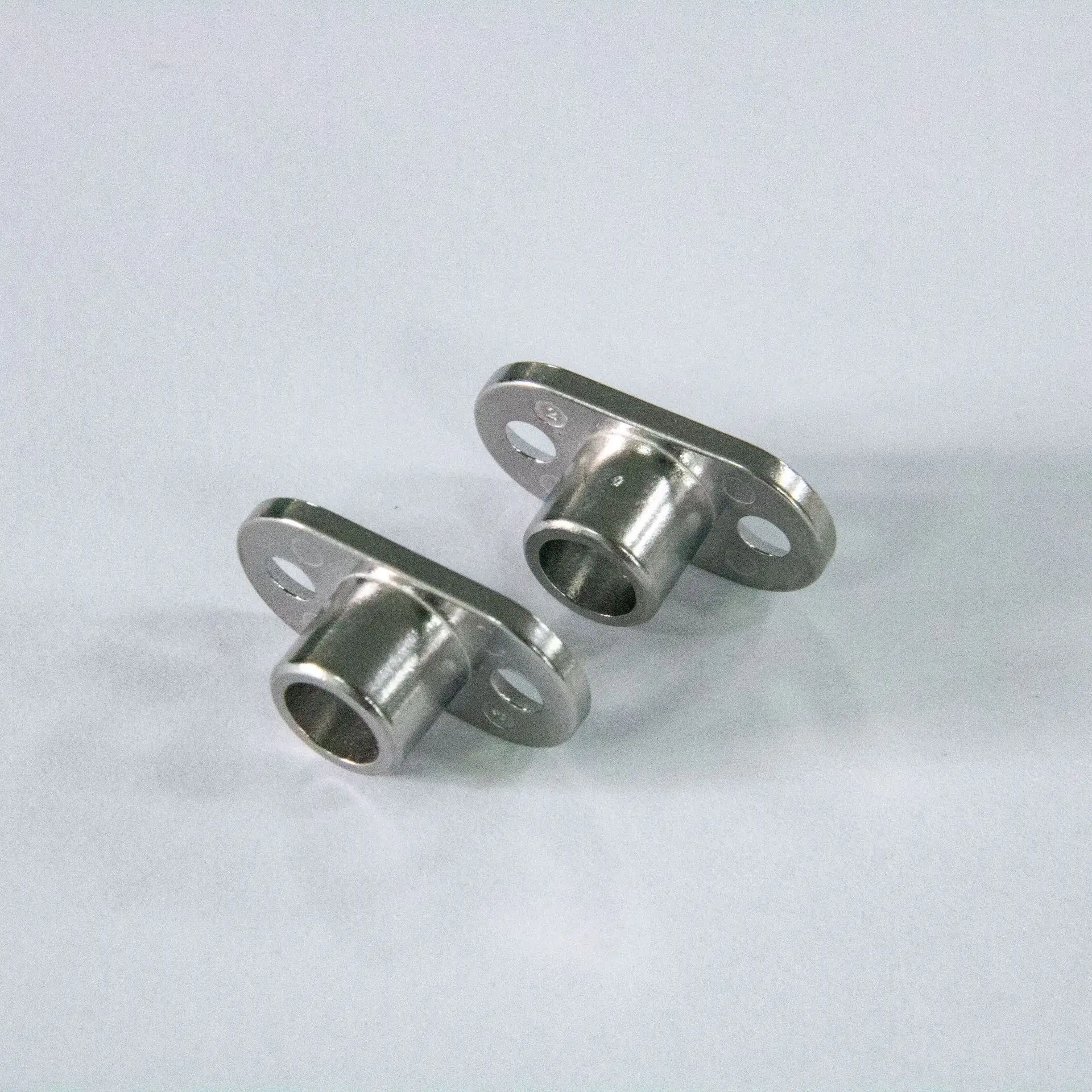

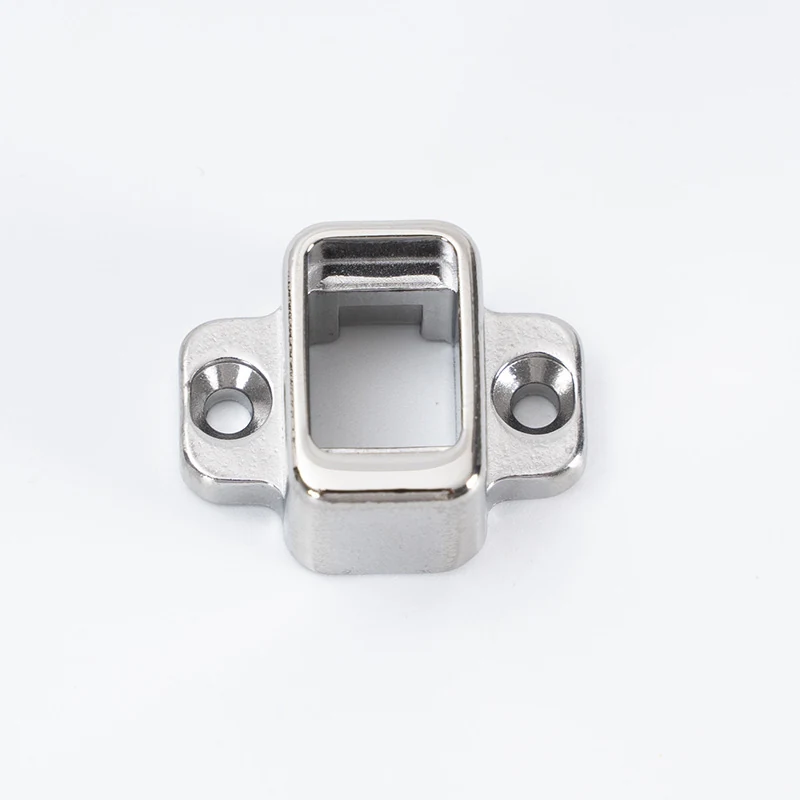

توضح الأجزاء الحقيقية أدناه عائلات أجزاء الأقواس التي يجب التأكيد عليها في هذه الصفحة قبل الانتقال إلى الميزات المخصصة، ومخاطر DFM، واختيار المواد، ومراجعة التفاوتات، ومدخلات طلب عرض الأسعار (RFQ).

تم وضع هذه الأمثلة بالقرب من بداية الصفحة لجعل هدف الصفحة أوضح: هذه صفحة لأجزاء أقواس MIM أولاً، وصفحة مراجعة هندسية ثانياً. تستخدم الأقسام الهندسية اللاحقة الآن جداول وملاحظات وقوائم مرجعية بدلاً من الرسوم التوضيحية للمنتجات بأسلوب الذكاء الاصطناعي، حتى لا يخلط العملاء بين الصور التوضيحية وعينات إنتاج MIM الفعلية.

إجابة سريعة: أي أجزاء أقواس منطقية لتقنية MIM؟

ما هي أجزاء الأقواس MIM؟

أجزاء الأقواس MIM هي مكونات معدنية صغيرة تُصنع من خلال القولبة بالحقن المعدني وتُستخدم لتركيب أو دعم أو تحديد موقع أو تثبيت أو وضع جزء آخر داخل تجميع ميكانيكي.

على عكس قوس الصفائح المعدنية البسيط، فإن قوس MIM عادةً ما يكون له قيمة تصميمية ثلاثية الأبعاد: نتوءات، أضلاع، فتحات جانبية، علامات تحديد موضع، تجاويف سفلية، منحنيات جانبية، جدران رقيقة، مناطق ملولبة، أو واجهات تركيب متكاملة. هذه الميزات هي السبب في أن الجزء قد يُراجع لـ MIM بدلاً من معاملته كقوس أساسي مصنع.

من منظور التصنيع، يستخدم MIM مسحوق معدني ناعم ممزوج بمادة رابطة لتشكيل مادة التغذية، ويحقن القالب لتشكيل الجزء الأخضر، ويزيل المادة الرابطة من خلال إزالة المادة الرابطة، ويُلبد الجزء للوصول إلى مكون معدني كثيف. نظرًا لأن انكماش التلبيد جزء من العملية، يجب أن تأخذ مراجعة DFM للقوس في الاعتبار تعويض القالب، ومعالجة الجزء الأخضر، ودعم التلبيد، واختيار نقطة الأساس، واحتياجات التشغيل الثانوي، والفحص النهائي قبل تحرير القالب.

لمجموعة الأجزاء الأوسع، قم بزيارة أجزاء MIM. تظل هذه الصفحة مركزة على هندسة القوس ومراجعة DFM الخاصة بالقوس، وليس جميع الأجزاء المعدنية الصغيرة المعقدة.

متى تكون أجزاء الأقواس مناسبة لـ MIM؟

تعتبر أجزاء الأقواس مرشحة جيدة لـ MIM عندما يتركز التعقيد في جزء معدني صغير ويمكن لحجم الإنتاج تبرير تكلفة القالب. عمليًا، يصبح MIM أكثر جاذبية عندما يكون للقوس هندسة تتطلب إعدادات CNC متعددة، أو مثبتات منفصلة، أو ميزات ملحومة صغيرة، أو تشكيل صعب للصفائح المعدنية.

لاختيار العملية المبكر، يمكن أيضًا مقارنة مشاريع الحوامل مع MIM مقابل التصنيع باستخدام الحاسب الآلي عندما لا يزال التصميم ينتقل بين التحقق من النموذج الأولي وأدوات الإنتاج.

أنواع أجزاء الدعامات الشائعة بتقنية MIM

تحافظ أنواع الدعامات أدناه على تركيز الصفحة على أشكال أجزاء الدعامات الحقيقية أولاً. تظل الميزات المخصصة، ومخاطر DFM، واختيار المواد، والتحكم في التفاوتات، ومراجعة طلبات عروض الأسعار مهمة، لكنها تدعم عرض المنتج بدلاً من استبداله.

تطبيقات وحلول هيكلية نموذجية لحوامل MIM

تحتفظ بطاقات التطبيق هذه بقصد البحث المتعلق بالأقواس داخل هذه الصفحة بدلاً من إنشاء صفحات فرعية L4 رفيعة. تمت كتابتها كبطاقات تصنيف هندسية؛ يمكن إضافة صور إضافية للأجزاء الحقيقية فقط عند توفر عينات مناسبة.

احتفظ بهذه كبطاقات لتطبيقات الأقواس حتى يكون لكل تطبيق عينات حقيقية كافية، وطلب بحث فريد، ومحتوى هندسي مستقل لتبرير صفحة منفصلة.

أجزاء حوامل MIM مقارنة بـ CNC، والختم، والصب بالقالب، وتعدين المساحيق

القرار الحقيقي ليس “MIM أم لا MIM”. السؤال الأفضل هو: أي عملية تناسب هندسة الحامل، الحجم، المادة، التفاوتات المسموحة، ومتطلبات التحقق. MIM مرشح قوي عندما يحتاج حامل صغير إلى هندسة ثلاثية الأبعاد متكاملة. قد تكون CNC أفضل للتحقق من النماذج الأولية، والختم للأجزاء البسيطة من الصفائح، والصب بالقالب للأجزاء الأكبر من السبائك، والضغط بتقنية المساحيق للأشكال المنتظمة التي يمكن ضغطها عموديًا.

في الإنتاج، غالبًا ما تفشل مشاريع أقواس MIM ليس لأن شكل القوس العام مستحيل، ولكن لأن ميزة أو اثنتين من الميزات الحرجة لم تتم مراجعتها بشكل صحيح: شق طويل بالقرب من ذراع رفيع، أو نتوء سميك بدون استراتيجية تجويف، أو سطح مرجعي موضوع على سطح تلامس التلبيد، أو متطلب خيط يُفترض تشكيله دون تأكيد الحاجة إلى التفاوت.

مخاطر DFM في أجزاء أقواس MIM

يجب أن تركز مراجعة DFM للقوس على الميزات التي تتحكم في التجميع، ونقل الأحمال، والتشكيل، ومعالجة الجزء الأخضر، وإزالة المادة الرابطة، والتلبيد، والفحص. القوس عادة ليس شكلاً زخرفيًا؛ إنه حامل وظيفة تجميع.

لإجراء مراجعة أعمق قبل تصنيع القالب للأضلاع، والنتوءات، ونقاط التثبيت، واستقرار التلبيد، راجع مراجعة تصميم أقواس MIM.

خيارات المواد لأجزاء الأقواس المصنعة بتقنية MIM

يجب أن يبدأ اختيار المواد لأجزاء الأقواس المصنعة بتقنية MIM بالوظيفة، وليس باسم المادة. قد تحتاج نفس هندسة القوس إلى خيارات مواد مختلفة اعتمادًا على الحمل، والتعرض للتآكل، والتآكل، والسلوك المغناطيسي، وحالة السطح، والمعالجة الحرارية، وهدف التكلفة.

للمشاريع التي تعتمد على المواد، استخدم هذه الصفحة فقط كنقطة دخول لهندسة القوس. يجب أن يستمر اختيار المواد الأكثر تفصيلاً من خلال مواد MIM, أجزاء الفولاذ المقاوم للصدأ بتقنية MIM, ، أو أجزاء سبائك الصلب المنخفضة بتقنية MIM, ، اعتمادًا على اتجاه مادة الحامل.

مراجعة التفاوتات والثقوب والمراجع لأقواس MIM

يجب أن تستند مراجعة التفاوتات لأجزاء القوس MIM إلى الميزات الوظيفية للقوس. الرسم الذي يحتوي على كل بُعد محدد بدقة يمكن أن يزيد التكلفة ويخلق مخاطر إنتاجية يمكن تجنبها.

إذا كان حامل التثبيت الخاص بك يتطلب ميزات دقيقة محلية، فراجع ما إذا كان يجب أن يستخدم الجزء هندسة أساسية بتقنية MIM مع تشغيل ثانوي للثقوب الحرجة أو الخيوط أو الأسطح المرجعية. بالنسبة لقرارات التفاوتات المعتمدة على الهندسة، راجع أجزاء MIM عالية الدقة.

عندما لا تكون تقنية MIM مناسبة لأجزاء حامل التثبيت

لا ينبغي اختيار تقنية MIM لمجرد أن الجزء صغير أو معدني. إنها الأكثر فائدة عندما تبرر التعقيد المضغوط وأداء المواد وحجم الإنتاج تكلفة القوالب. تتطلب أنواع حامل التثبيت التالية عادةً عملية أخرى أو تحققًا إضافيًا قبل اعتبار تقنية MIM.

قاعدة عملية: إذا كان يمكن تصنيع القوس كعنصر معدني بسيط بالختم أو الثني دون فقدان الوظيفة، فقد لا يكون MIM هو الخيار الأكثر اقتصادية. إذا كان القوس يتطلب هندسة متكاملة، وميزات معدنية مدمجة، وإنتاجًا متكررًا، يصبح MIM أكثر منطقية.

ما يجب تقديمه لمراجعة DFM لقوس MIM

تساعد المراجعة المستندة إلى الرسم في تأكيد ما إذا كان القوس مناسبًا لـ MIM قبل الاستثمار في القوالب. بالنسبة لأجزاء الأقواس، فإن الاستفسار الأكثر فائدة ليس مجرد طلب عرض أسعار عام، بل حزمة مراجعة تصنيعية.

أجزاء MIM ذات الصلة والموارد الهندسية

غالبًا ما تتداخل أجزاء الأقواس مع عائلات أجزاء MIM الأخرى، لكن هذه الصفحة تحافظ على حدودها الخاصة. استخدم الصفحات ذات الصلة عندما يتحول الهدف الرئيسي للمشروع من هندسة القوس إلى نوع جزء آخر، أو مقارنة عملية، أو متطلبات أداء.
