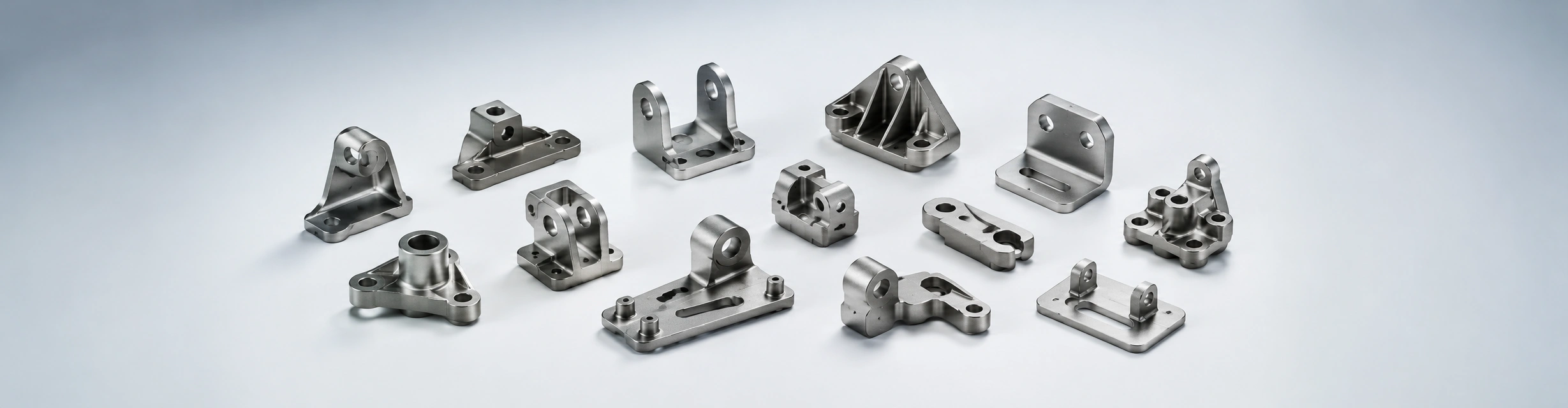

Peças MIM Personalizadas para Aplicações de Montagem, Posicionamento e Suporte
As peças MIM de suporte são adequadas quando um pequeno suporte metálico combina geometrias de montagem, posicionamento, suporte, retenção, bossas, nervuras, furos, ranhuras ou recursos laterais que seriam caros de usinar, difíceis de estampar ou ineficientes de montar a partir de múltiplas peças.
Para engenheiros de projeto, a questão principal não é se o suporte pode ser feito de metal, mas se sua geometria, zonas de tolerância, direção da carga, requisito de material e volume de produção esperado justificam a moldagem por injeção de metal antes do investimento em ferramental.
- Melhor ajuste: suportes metálicos compactos com furos, nervuras, bossas, rasgos, abas de posicionamento e geometria de suporte integrada.
- Precisa de revisão: furos roscados, superfícies de referência, braços finos, rasgos longos, superfícies estéticas e funções de suporte de carga.
- Geralmente não é ideal: suportes L simples em chapa metálica, placas planas grandes, protótipos de baixo volume e suportes estruturais grandes.
Resposta Rápida: Quando um Suporte Faz Sentido para MIM?
Um suporte é um forte candidato para MIM quando é pequeno, complexo, voltado para produção e funcionalmente integrado. Os projetos mais adequados geralmente combinam furos de montagem, nervuras, bossas, abas de posicionamento, rasgos, recursos laterais ou geometria de suporte compacta em uma única peça metálica. MIM é menos adequado para suportes simples de chapa dobrada, placas planas grandes, protótipos de baixo volume e suportes estruturais grandes que são mais fáceis de estampar, usinar, fabricar, fundir ou prensar por outro processo.
Geometria Complexa e Pequena
Use MIM quando o suporte tiver geometria 3D compacta que, de outra forma, exigiria múltiplas operações CNC, detalhes soldados, fixadores separados ou montagem complexa.
Furos e Datuns Críticos
A direção dos furos, comprimento dos rasgos, estratégia de roscas, superfícies de referência, transições de parede e suporte de sinterização devem ser revisados antes do ferramental.
Suportes Simples de Chapa
Se o projeto for apenas um suporte de chapa metálica plana ou dobrada com complexidade 3D limitada, a estampagem ou fabricação de chapas metálicas geralmente é mais prática.
O Que São Peças de Suporte MIM?
Peças de suporte MIM são componentes metálicos de pequeno porte fabricados por moldagem por injeção de metal, utilizados para montar, apoiar, posicionar, reter ou fixar outra peça dentro de uma montagem mecânica.
Diferentemente de um suporte simples de chapa metálica, um suporte MIM geralmente possui valor de design tridimensional: bossas, nervuras, furos laterais, abas de posicionamento, rebaixos, perfis curvos, paredes finas, áreas rosqueadas ou interfaces de montagem integradas. Essas características são o motivo pelo qual a peça pode ser avaliada para MIM em vez de ser tratada como um suporte fabricado básico.
Do ponto de vista da fabricação, o MIM utiliza pó metálico fino misturado com ligante para formar o feedstock, molda a peça verde por injeção, remove o ligante por meio de remoção do ligante e sinteriza a peça para obter um componente metálico denso. Como a retração na sinterização faz parte do processo, o DFM do suporte deve considerar a compensação do ferramental, o manuseio da peça verde, o suporte na sinterização, a seleção de referências, as necessidades de usinagem secundária e a inspeção final antes da liberação do molde.
Tipos de Suportes Industriais
Suportes de montagem em miniatura, suportes para sensores, suportes para câmeras ou ópticos, suportes de posicionamento, suportes com nervuras, suportes retentores, suportes de travamento, suportes em forma de U, suportes tipo estrutura, suportes com bossas integradas e placas de suporte com fendas.
Braquetes Ortodônticos
Os brackets ortodônticos dentais devem ser revisados na categoria de peças MIM odontológicas ou médicas, pois seus requisitos de material, inspeção, regulamentação e funcionais são diferentes.
Suportes Simples de Chapa Metálica
Se o suporte for apenas uma peça de chapa metálica dobrada com um ou dois furos, a estampagem ou conformação de chapa metálica geralmente é mais prática do que a MIM.
Para a família mais ampla de peças, visite página de peças MIM. Esta página permanece focada na geometria do suporte e na revisão DFM específica para suportes, não em todas as peças metálicas pequenas e complexas.
Quando as Peças de Suporte São Adequadas para MIM?
As peças de suporte são boas candidatas para MIM quando a complexidade está concentrada em uma pequena peça metálica e o volume de produção pode justificar o ferramental. Na prática, a MIM se torna mais atraente quando o suporte tem geometria que exigiria múltiplas configurações de CNC, fixadores separados, pequenos recursos soldados ou conformação de chapa metálica difícil.
| Recurso do Suporte | Adequação ao MIM | Razão Técnica |
|---|---|---|
| Suporte pequeno com geometria complexa | Alto | A MIM pode formar recursos 3D compactos que seriam caros por usinagem CNC ou montagem de múltiplas peças. |
| Múltiplos furos, rasgos ou recursos laterais | Alto | Esses recursos podem ser integrados à geometria moldada, mas sua direção e viabilidade do núcleo ainda precisam ser revisadas. |
| Boss integrado, espaçador ou pino de localização | Alto | A MIM pode reduzir soldagem, rebitagem, insertos ou detalhes fixados separadamente quando o design do boss é controlado. |
| Suporte de parede fina com nervuras ou almas | Médio a alto | Útil quando as nervuras proporcionam rigidez sem criar seções espessas, rechupes locais ou distorção na sinterização. |
| Superfícies de referência apertadas ou posições críticas de furos | Requer revisão | Recursos críticos podem exigir usinagem secundária, inspeção controlada ou estratégia de referência revisada. |
| Braço longo sem suporte ou cantilever | Arriscado | O manuseio da peça verde, o suporte para remoção do ligante e a distorção na sinterização devem ser avaliados antes do ferramental. |
| Suporte de placa plana grande | Baixo | Planeza, marcas de apoio, tamanho e economia podem tornar a MIM menos adequada que fabricação, fundição ou usinagem. |
| Suporte L simples de chapa metálica dobrada | Baixo | Estampagem ou conformação de chapa metálica geralmente é mais econômica quando não há complexidade 3D necessária. |
Para seleção inicial de processo, projetos de suporte também podem ser comparados com MIM vs usinagem CNC quando o design ainda está em transição entre validação de protótipo e ferramental de produção.
Tipos Comuns de Peças de Suporte MIM
Esta página é uma página terminal L3, portanto os tipos de suporte abaixo são explicados diretamente aqui, em vez de serem divididos em subpáginas L4. Cada tipo deve ser revisado por função, valor MIM, risco DFM e quando não é ideal.
Suportes de Montagem em Miniatura
Adequado quando: o suporte é compacto, possui múltiplos pequenos detalhes e exigiria várias operações CNC ou montagem secundária complexa.
Valor do MIM: O MIM pode formar o suporte próximo à forma final e reduzir a necessidade de recursos separados soldados, rebitados ou usinados.
Ponto de revisão DFM: direção do furo, transição de espessura de parede, localização do ponto de injeção, área de extração e suporte para sinterização devem ser verificados antes do ferramental.
Não é ideal quando: o suporte é uma peça metálica dobrada simples com um ou dois furos e sem complexidade tridimensional.
Suportes para Sensores, Câmeras e Ópticos
Adequado quando: o suporte deve segurar um sensor compacto, módulo de câmera, recurso óptico ou pequeno elemento de dispositivo em uma posição repetível e a geometria é muito complexa para estampagem simples.
Valor do MIM: A MIM pode integrar localização do sensor, montagem e suporte estrutural em uma única peça metálica pequena.
Ponto de revisão DFM: superfícies de alinhamento, faces de referência, posições críticas de furos, áreas de acabamento superficial e necessidades de usinagem posterior devem ser claramente identificadas no desenho.
Página relacionada: se o principal objetivo do projeto é o hardware do sensor em vez da geometria do suporte, veja peças MIM para sensores.
Suportes de Posicionamento
Adequado quando: o suporte tem geometria compacta e combina recursos de montagem e posicionamento em uma única peça.
Valor do MIM: A MIM pode formar pequenos detalhes de posicionamento próximos ao formato final, reduzindo blocos usinados separados ou peças de posicionamento montadas.
Ponto de revisão DFM: superfícies de referência críticas devem ser separadas das superfícies não críticas no desenho para que a inspeção e a usinagem secundária possam ser avaliadas corretamente.
Não é ideal quando: a função de posicionamento requer planicidade ou paralelismo extremamente rigorosos em uma superfície grande, sem usinagem secundária.
Suportes com Nervuras ou Almas
Adequado quando: as nervuras suportam o caminho de carga sem criar áreas de massa espessa ou zonas de retração desbalanceadas.
Valor do MIM: A MIM pode integrar reforço com nervuras em geometrias complexas de suporte mais facilmente do que a usinagem ou estampagem.
Ponto de revisão DFM: a espessura da nervura, altura da nervura, raio de transição, seção de parede próxima e orientação esperada do suporte devem ser revisados em conjunto.
Não é ideal quando: nervuras muito espessas, distribuídas de forma irregular ou que criam seções pesadas podem aumentar o risco de distorção.
Suportes de Retenção
Adequado quando: a função de retenção requer uma peça metálica pequena com múltiplas superfícies de interação ou geometria tridimensional compacta.
Valor do MIM: A MIM pode formar recursos de retenção que seriam difíceis de usinar economicamente em grandes volumes.
Ponto de revisão DFM: abas de retenção e braços finos devem ser revisados quanto ao manuseio da peça verde, remoção do ligante, distorção na sinterização e tensão de montagem.
Não é ideal quando: o retentor requer deflexão tipo mola além do que o material MIM e a geometria selecionados podem suportar com segurança sem validação.
Suportes de Travamento
Adequado quando: o recurso de travamento é pequeno, integrado e faz parte de um conjunto mecânico compacto.
Valor do MIM: A MIM pode integrar abas de travamento, batentes, pequenas faces de engate e geometria de suporte em uma única peça.
Ponto de revisão DFM: direção da carga, superfícies de contato, áreas de desgaste e requisitos de validação devem ser revisados antes do ferramental.
Não é ideal quando: a peça é crítica para segurança, de alto impacto ou suporta carga sem um plano de teste e validação definido.
Suportes com Bosses ou Espaçadores Integrados
Adequado quando: o suporte inclui bosses para parafusos, espaçadores, pinos de posicionamento, bases de montagem elevadas ou recursos cilíndricos compactos.
Valor do MIM: A MIM pode reduzir a contagem de peças e melhorar a repetibilidade formando esses recursos como parte do suporte base.
Ponto de revisão DFM: espessura do boss, resistência do pino do macho, estratégia de rosca, raio de transição e risco de retração local devem ser revisados.
Não é ideal quando: o boss é muito espesso, isolado das paredes circundantes, ou requer uma tolerância de rosca que deve ser pós-usinada, mas o projeto não permite acesso para usinagem.
Suportes com Furos, Rasgos e Características Laterais
Adequado quando: furos e rasgos são posicionados em direções favoráveis ao molde e suportam a função do suporte.
Valor do MIM: A MIM pode integrar geometria de furos e rasgos sem múltiplas operações de usinagem quando a direção do ferramental é razoável.
Ponto de revisão DFM: direção do furo, resistência do pino de núcleo, comprimento do rasgo, distância da borda e relação com os datums de referência devem ser verificados antes do ferramental.
Não é ideal quando: rasgos longos e estreitos ou furos laterais criam condições de ferramental frágeis, alto risco de distorção ou direções de desmoldagem impossíveis.
Placas de Suporte em Forma de U, Tipo Estrutura e Integradas
Adequado quando: o suporte inclui geometria 3D funcional, um caminho de suporte tipo estrutura, geometria de posicionamento em forma de U ou uma base de placa que substitui múltiplas peças montadas ou usinadas.
Valor do MIM: A MIM pode combinar uma base fina, estrutura de montagem, nervuras de suporte, características laterais e características de localização em uma única peça compacta.
Ponto de revisão DFM: expectativa de planeza, suporte de sinterização, uniformidade de parede, risco de distorção em lados longos, marcas de suporte e zonas de superfície crítica devem ser revisados.
Não é ideal quando: a peça é apenas uma placa plana grande, uma placa simples com dois furos ou uma placa de montagem de chapa metálica.
Peças de Suporte em Aço Inoxidável por MIM
Adequado quando: o ambiente, a aparência, a resistência e os requisitos de corrosão justificam o uso de aço inoxidável ou outra família de materiais MIM.
Valor do MIM: O MIM pode combinar a seleção de material de aço inoxidável com geometria complexa do suporte.
Ponto de revisão DFM: a seleção do material deve ser revisada em conjunto com carga, acabamento superficial, tratamento térmico, exposição à corrosão, tolerância e metas de custo.
Páginas relacionadas: veja materiais MIM e peças MIM resistentes à corrosão.
Peças de Suporte MIM vs CNC, Estampagem, Fundição sob Pressão e Metalurgia do Pó
A verdadeira decisão não é “MIM ou não MIM.” A melhor pergunta é qual processo corresponde à geometria do suporte, volume, material, tolerância e requisito de validação. O MIM é um forte candidato quando um suporte pequeno precisa de geometria 3D integrada. O CNC pode ser melhor para validação de protótipos, a estampagem para formas simples de chapa, a fundição sob pressão para peças maiores de liga e a prensagem de pó para formas regulares que podem ser compactadas verticalmente.
| Rota de Fabricação | Melhor Para | Não Ideal Para | Decisão sobre suportes |
|---|---|---|---|
| MIM | Suportes metálicos pequenos, complexos e de alto volume com furos, nervuras, bossas, ranhuras, recursos laterais e geometria de suporte integrada. | Suportes grandes, protótipos de baixo volume, peças planas ou dobradas simples. | Melhor quando a complexidade e o volume justificam o ferramental e a retração na sinterização pode ser controlada. |
| Usinagem CNC | Protótipos, peças de baixo volume, recursos locais apertados, validação inicial de projeto. | Suportes pequenos e complexos de alto volume com remoção significativa de material. | Útil antes do ferramental MIM ou para recursos críticos pós-usinados. |
| Estampagem / chapa metálica | Suportes L simples, placas dobradas, suportes metálicos planos, projetos de chapa fina de baixo custo. | Bosses espessos, formas 3D, furos multieixos, geometrias complexas e compactas. | Geralmente melhor para formas simples de suportes. |
| Fundição sob pressão | Peças metálicas complexas maiores com faixa adequada de liga e tamanho. | Características muito pequenas e finas, peças de aço de alta densidade, detalhes locais apertados. | Considere quando o tamanho e a liga se adequam melhor à fundição sob pressão. |
| Prensagem PM | Formas regulares que podem ser compactadas verticalmente. | Características laterais, rebaixos, geometria complexa de suportes, furos multidirecionais. | Melhor para geometrias prensáveis mais simples, não para detalhes compactos de suportes 3D. |
| MIM + usinagem secundária | Geometria base MIM mais furos, faces ou roscas de precisão locais. | Projetos que exigem que todas as superfícies sejam usinadas com precisão. | Boa rota híbrida para suportes complexos com características críticas selecionadas. |
Em produção, projetos de suportes MIM frequentemente falham não porque a forma geral do suporte é impossível, mas porque uma ou duas características críticas não foram revisadas corretamente: um slot longo próximo a um braço fino, um boss espesso sem estratégia de coração, uma face de referência colocada em uma superfície de contato de sinterização, ou um requisito de rosca assumido como moldado sem confirmar a necessidade de tolerância.
Riscos de DFM em Peças de Suporte MIM
A revisão DFM do suporte deve focar nas características que controlam montagem, transferência de carga, moldagem, manuseio da peça verde, remoção do ligante, sinterização e inspeção. Um suporte geralmente não é uma forma decorativa; é um portador de função de montagem.
| Risco DFM | Por que isso acontece | O que Revisar Antes do Ferramental |
|---|---|---|
| Deformação de furos | O design do pino do núcleo, a retração, a direção do furo e a espessura da parede próxima influenciam a geometria final do furo. | Tamanho do furo, direção do furo, espaçamento entre furos, relação com a referência e se o furo é moldado ou usinado após a sinterização. |
| Empenamento de ranhura | Ranhuras longas reduzem a rigidez local e podem causar retração irregular ou suporte fraco durante a sinterização. | Comprimento da ranhura, largura da ranhura, espessura da parede circundante, layout de nervuras e orientação do suporte. |
| Distorção relacionada a nervuras | Nervuras muito espessas, desiguais ou mal conectadas podem criar desequilíbrio de massa e distorção local. | Espessura da nervura, layout de nervuras, raio de transição, relação de parede e caminho de carga. |
| Rebaixo ou distorção de bossa | A concentração de massa local cria retração irregular, especialmente perto de bossas para parafusos e suportes. | Espessura da parede da bossa, estratégia de alívio, plano de rosca, projeto de filete e seção de parede adjacente. |
| Transição de espessura de parede | Mudanças abruptas de espessura grossa para fina afetam o preenchimento do feedstock, a remoção do ligante e a retração na sinterização. | Uniformidade, raio de transição, caminho de fluxo, equilíbrio de massa local e localização do ponto de injeção. |
| Distorção na sinterização | Braços longos, vãos sem suporte, seções desbalanceadas ou orientação de suporte inadequada podem se mover durante o processamento térmico. | Face de suporte na sinterização, orientação da peça, centro de gravidade e se as marcas de suporte afetam superfícies críticas. |
| Instabilidade de referencial | Referências críticas podem ser afetadas pela retração, marcas de suporte, localização do ponto de injeção ou operações secundárias. | Zoneamento de referencial, método de inspeção, necessidade de usinagem posterior e relação com peças de encaixe. |
| Incerteza de rosca | Rosca moldada, rosca rosqueada, rosca usinada ou estratégia de inserto podem não ser confirmadas cedo o suficiente. | Tipo de rosca, tolerância, torque, espessura de parede, operação secundária e método de inspeção. |
| Problema estético de superfície | Marcas de ponto de injeção, linhas de partição, marcas de extrator ou contato de suporte podem cair em superfícies visíveis ou funcionais. | Zoneamento de superfície funcional vs. estética, marcas aceitáveis e requisito de acabamento. |
| Lacuna de validação de carga | A função do suporte inclui comportamento de apoio, retenção ou travamento sem um plano de teste definido. | Direção da carga, tensão de contato, vibração, desgaste, método de montagem e validação em nível de aplicação. |
Cenário de Campo Composto para Treinamento em Engenharia: Trinca em Boss Próximo a um Furo de Montagem
Qual problema ocorreu: Um suporte de montagem compacto tinha um boss para parafuso integrado próximo ao centro da peça. Durante a revisão do projeto, a geometria apresentou risco de trinca ou instabilidade dimensional ao redor do boss e do furo adjacente.
Por que isso aconteceu: O boss era muito mais espesso que as paredes próximas, e a transição para a base do suporte era abrupta. O furo foi tratado como um recurso moldado simples, mas também controlava a posição de montagem.
Qual foi a causa real do sistema: O problema não era apenas a resistência do boss. A causa real foi a combinação de concentração de massa local, estratégia de rosca pouco clara, raio de transição insuficiente e falta de definição de datum.
Como foi corrigido: A seção da parede do chefe foi controlada, a geometria de transição foi melhorada e o furo crítico foi revisado para acabamento pós-sinterização.
Como evitar recorrência: Revise os chefes integrados juntamente com a espessura da parede, função do furo, requisito de rosca, viabilidade do pino de núcleo e método de inspeção antes da liberação do ferramental.
Cenário de Campo Composto para Treinamento em Engenharia: Empenamento de Ranhura Longa em um Suporte Fino
Qual problema ocorreu: Um suporte fino incluía uma ranhura longa próxima a uma borda. A ranhura criou alto risco de distorção e baixa rigidez local durante a sinterização.
Por que isso aconteceu: A ranhura removeu material de uma seção já fina e criou rigidez desigual no suporte. O layout das nervuras ao redor não suportava o caminho de carga.
Qual foi a causa real do sistema: O problema não era simplesmente o comprimento da ranhura. Veio da combinação de parede fina, abertura longa sem suporte, posicionamento irregular das nervuras e orientação de suporte pouco clara.
Como foi corrigido: A geometria da ranhura foi encurtada e redistribuída, as nervuras foram reposicionadas e a peça foi revisada quanto ao suporte de sinterização e estabilidade do ponto de referência.
Como evitar recorrência: Ranhuras longas devem ser revisadas com a espessura da parede ao redor, projeto das nervuras, caminho de carga e suporte de sinterização antes do início do projeto do molde.
Opções de Materiais para Peças de Suporte em MIM
A seleção de materiais para peças de suporte em MIM deve começar pela função, não pelo nome do material. A mesma geometria de suporte pode precisar de diferentes escolhas de material dependendo da carga, exposição à corrosão, desgaste, comportamento magnético, condição superficial, tratamento térmico e custo-alvo.
| Direção de Material | Uso Adequado de Suportes | Ponto de Revisão |
|---|---|---|
| Aço inoxidável | Resistência à corrosão, superfície limpa, suportes visíveis ou expostos. | Confirme o ambiente de corrosão, acabamento superficial, requisito de resistência e se passivação ou polimento são necessários. |
| Aço de baixa liga | Suporte estrutural, função de carga, potencial de tratamento térmico. | Revise resistência, tratamento térmico, estabilidade dimensional e necessidades de inspeção pós-sinterização. |
| Material resistente ao desgaste | Áreas de contato ou deslizamento em suportes compactos. | Confirme a tensão de contato, superfície de desgaste, rota de acabamento e se o suporte atua como mancal ou guia. |
| Material magnético macio | Suportes que também desempenham função magnética. | Utilize apenas quando o desempenho magnético fizer parte do requisito funcional, não como material genérico para suportes. |
| Liga especial | Ambiente especial de temperatura, corrosão ou mecânico. | Revise custo, disponibilidade de material, comportamento de sinterização, requisito de validação e viabilidade do fornecedor antes de congelar o projeto. |
Para projetos orientados por material, use esta página apenas como ponto de entrada para geometria de suportes. A seleção de materiais mais detalhada deve continuar através de materiais MIM, peças MIM de alta resistência, peças MIM resistentes ao desgaste, ou peças MIM resistentes à corrosão.
Revisão de Tolerância, Furos e Referências para Suportes MIM
A revisão de tolerância para peças de suporte MIM deve ser baseada nas características funcionais do suporte. Um desenho com todas as dimensões marcadas como apertadas pode aumentar o custo e criar risco de produção evitável.
Furos Críticos
Furos críticos devem ser separados de furos de passagem. Se um furo controla alinhamento, rotação ou posição de montagem, pode exigir inspeção mais rigorosa ou acabamento secundário após a sinterização.
Posições de Montagem
Os furos de montagem devem ser revisados em conjunto com a peça de encaixe, direção do parafuso, folga de montagem e caminho de carga. A relação entre furos pode ser mais importante que o tamanho individual de cada furo.
Superfícies de Referência
As superfícies de referência devem ser selecionadas com base na função real de montagem. Se uma superfície de referência também for uma superfície de suporte de sinterização ou superfície cosmética, a equipe de projeto deve revisar se isso cria conflito.
Planeza e Paralelismo
Os requisitos de planeza e paralelismo devem ser usados com cuidado em peças MIM do tipo suporte, especialmente para superfícies tipo placa, braços longos ou seções finas.
Características Moldadas vs. Usinadas
A estratégia correta pode ser um suporte MIM de formato quase final com furos, roscas ou faces de referência selecionados para usinagem posterior. Isso mantém a geometria principal econômica enquanto controla as características que afetam a montagem.
Planejamento de Inspeção
O desenho deve definir quais dimensões são críticas para a função, quais são dimensões de referência, quais superfícies são cosméticas e quais características devem ser inspecionadas durante a aprovação da produção.
Se o seu suporte exigir características de precisão localizadas, revise se a peça deve usar geometria base MIM com usinagem secundária para furos críticos, roscas ou superfícies de referência. Para decisões de tolerância orientadas pela geometria, consulte peças MIM com tolerância apertada.
Quando o MIM Não é Adequado para Peças de Suporte
O MIM não deve ser selecionado simplesmente porque uma peça é pequena ou de metal. Ele é mais útil quando a complexidade compacta, o desempenho do material e o volume de produção justificam o ferramental. Os seguintes tipos de suporte geralmente necessitam de outro processo ou validação adicional antes que o MIM seja considerado.
Uma regra prática: se o suporte puder ser fabricado como um simples componente de chapa metálica estampada ou dobrada sem perder a função, o MIM pode não ser a rota mais econômica. Se o suporte exigir geometria integrada, recursos metálicos compactos e produção repetível, o MIM se torna mais viável.
O que fornecer para uma revisão DFM de suporte MIM
Uma revisão baseada em desenho ajuda a confirmar se o suporte é adequado para MIM antes do investimento em ferramental. Para peças de suporte, a consulta mais útil não é apenas um RFQ geral, mas um pacote de revisão de fabricação.
| Informações a Fornecer | Por Que É Importante |
|---|---|
| Desenho 2D com tolerâncias | Identifica dimensões críticas, furos, datums, zonas de superfície e necessidades de inspeção. |
| Arquivo CAD 3D | Permite revisão de geometria, espessura de parede, ângulo de saída, direção de linha de partição e viabilidade de ferramental. |
| Requisito de material | Suporta discussão sobre família de materiais, tratamento térmico, corrosão, resistência e rota de sinterização. |
| Volume anual estimado | Ajuda a determinar se o ferramental MIM é economicamente viável em comparação com CNC ou estampagem. |
| Ambiente de aplicação | Suporta revisão de corrosão, desgaste, calor, acabamento superficial e validação. |
| Direção de carga ou função de suporte | Ajuda a avaliar resistência do suporte, comportamento de retenção, tensão de contato e necessidades de validação. |
| Furos críticos e superfícies de referência | Controla montagem, planejamento de inspeção e decisões de usinagem secundária. |
| Requisito de rosca ou inserto | Determina estratégia moldada, rosqueada, usinada ou com inserto. |
| Requisito de acabamento superficial | Separa superfícies cosméticas, superfícies de contato funcional, áreas de porta de injeção e marcas de suporte. |
| Alvo de protótipo ou produção | Ajuda a decidir protótipo CNC, ferramental MIM, produção piloto ou desenvolvimento em fases. |
Envie seu Desenho de Suporte para Revisão de Adequação ao MIM
Se sua peça de suporte inclui geometria compacta, furos de montagem, recursos de localização, nervuras, bossas, rasgos, recursos laterais, furos roscados ou estruturas de suporte integradas, envie seu desenho 2D, arquivo CAD 3D, requisito de material, tolerâncias críticas, requisito de acabamento superficial, volume anual estimado e contexto de aplicação para revisão.
- Avalie se a geometria do suporte é adequada para MIM.
- Revise furos, rasgos, bossas, nervuras, superfícies de referência e estratégia de roscas.
- Verifique se as características principais devem ser moldadas ou usinadas posteriormente.
- Compare MIM com CNC, estampagem, fundição sob pressão ou metalurgia do pó, se necessário.
- Identifique riscos de DFM que devem ser resolvidos antes do ferramental ou produção experimental.
Perguntas Frequentes sobre Peças de Suporte MIM
As peças de suporte MIM são adequadas para produção em alto volume?
Sim. As peças de suporte MIM são adequadas quando o suporte é pequeno, complexo e necessário em volume suficiente para justificar o ferramental. Se o suporte tiver múltiplos furos, bossas, nervuras, ranhuras ou recursos de localização integrados, a MIM pode reduzir o trabalho de usinagem e montagem. Para protótipos de baixo volume, a usinagem CNC geralmente é mais prática antes do ferramental MIM.
Quais características do suporte são mais adequadas para MIM?
A MIM é mais adequada para características compactas de suporte, como bossas integradas, espaçadores, nervuras, estruturas de alma, abas de posicionamento, recursos de retenção, furos, ranhuras, recursos laterais e perfis tridimensionais complexos.
A MIM pode produzir furos, ranhuras e bossas em peças de suporte?
Sim. A MIM pode produzir furos, ranhuras e bossas em muitas peças de suporte, mas o projeto deve ser revisado quanto à direção do ferramental, resistência do pino de núcleo, espessura de parede, retração na sinterização e distorção.
Os suportes MIM podem ter furos roscados?
Os suportes MIM podem incluir roscas, mas a estratégia de rosca deve ser confirmada antes do ferramental. Dependendo do tamanho da rosca, tolerância, torque, espessura da parede e necessidades de produção, a rosca pode ser moldada, rosqueada após a sinterização, usinada ou suportada por uma estratégia de inserto.
Quando um suporte deve ser fabricado por CNC em vez de MIM?
A usinagem CNC geralmente é melhor para protótipos, produção de baixo volume, validação inicial de design ou suportes com características locais muito apertadas que ainda não são estáveis o suficiente para o ferramental.
Quando a estampagem de chapa metálica é melhor que a MIM para suportes?
A estampagem de chapa metálica geralmente é melhor para suportes simples dobrados, placas de montagem planas, suportes em L e estruturas de chapa fina com baixa complexidade tridimensional.
Esses suportes MIM são os mesmos que os braquetes ortodônticos dentários?
Não. Esta página foca em peças de suporte MIM industriais usadas para montagem, posicionamento, retenção, suporte e aplicações de posicionamento. Braquetes ortodônticos dentários devem ser revisados na seção de peças MIM dentárias ou médicas, pois seus requisitos de design, material, inspeção e regulatórios são diferentes.
Quais informações são necessárias para um orçamento de suporte MIM personalizado?
Um RFQ útil deve incluir um desenho 2D, arquivo CAD 3D, requisito de material, volume anual estimado, tolerâncias críticas, ambiente de aplicação, direção da carga, requisitos de rosca, requisitos de acabamento superficial e estágio de produção alvo.
Nota sobre Normas e Referências Técnicas
A avaliação de suportes MIM deve combinar a revisão DFM específica do fornecedor com referências relevantes ao processo MIM e aos materiais. Essas referências apoiam a discussão técnica, mas não substituem a revisão do desenho do projeto, a confirmação dos dados do material ou as especificações formais do cliente.
- Visão geral da Moldagem por Injeção de Metal (MIM) da EPMA: útil para posicionamento do processo, incluindo o papel do MIM para peças de geometria complexa em volumes de produção.
- Informações da MPIF Standard 35-MIM via MIMA: útil como referência de normas de materiais para peças moldadas por injeção de metal. A seleção de materiais específica do projeto ainda deve considerar geometria, tratamento térmico, acabamento superficial, tolerância e ambiente de aplicação.
- MPIF: útil como referência de associação industrial para metalurgia do pó e tecnologias relacionadas de processamento de pós metálicos.
