مادة سبائك منخفضة بتقنية MIM
يُعد فولاذ Fe-8Ni سبائك منخفضة بتقنية MIM للأجزاء المعدنية الهيكلية الصغيرة التي تحتاج إلى سلوك فولاذ الحديد والنيكل والمزايا الهندسية للقولبة بالحقن المعدني. قد يظهر في الرسومات أو مستندات طلبات عروض الأسعار باسم Fe8Ni، Fe08Ni، FN08، MIM-Fe8Ni-210، أو MIM-2700. اسم المادة وحده لا يكفي للموافقة: يجب أيضًا مراجعة هندسة الجزء، وحالة الكربون والمعالجة الحرارية، وتوقعات كثافة التلبيد، والأبعاد الحرجة، والتعرض للتآكل، ومتطلبات السطح، وطريقة الفحص. بالنسبة لمهندسي المنتجات، يجب تقييم Fe-8Ni كمادة هيكلية بتقنية MIM، وليس كفولاذ مقاوم للصدأ وليس كسبائك مغناطيسية لينة أساسية. بالنسبة لفرق التوريد، يكون أكثر فائدة عندما يكون لدى المشروع رسم، وملاحظة للمواد، ومتطلبات وظيفية، وحجم إنتاج يمكن أن يبرر أدوات MIM.
ملخص هندسي سريع لأجزاء MIM من الفولاذ Fe-8Ni
الفولاذ Fe-8Ni هو فولاذ سبائكي منخفض مصنّع بتقنية MIM من الحديد والنيكل، موجه للأجزاء الهيكلية الصغيرة حيث يجب مراجعة قيمة هندسة MIM، وحالة المادة، والمعالجة الحرارية، ومتطلبات الفحص معًا قبل التسعير أو تصنيع القالب.
يجب النظر في الفولاذ Fe-8Ni فقط بعد أن يؤكد فريق المشروع أن التطبيق يحتاج إلى سلوك الفولاذ السبائكي المنخفض الهيكلي وأن هندسة الجزء مناسبة لتقنية MIM. القرار الرئيسي ليس “هل يمكن إدراج هذه السبيكة؟” بل “هل يمكن لطريق المادة هذا تقديم الوظيفة المطلوبة بعد القولبة، وإزالة المادة الرابطة، والتلبيد، والمعالجة الحرارية المحتملة، والفحص؟”
استخدم الفولاذ Fe-8Ni عندما...
يشير الرسم أو متطلبات المشروع إلى الفولاذ Fe-8Ni، أو FN08، أو MIM-2700، أو اتجاه فولاذ سبائكي منخفض من الحديد والنيكل لمكون هيكلي صغير مصنّع بتقنية MIM.
لا تستخدمه كـ...
بديل مباشر للفولاذ المقاوم للصدأ، أو صفحة أساسية للمواد المغناطيسية اللينة، أو حل منخفض التكلفة للأجزاء الكبيرة البسيطة حيث لا يمكن تبرير تكلفة قالب MIM.
تأكيد قبل طلب عرض السعر (RFQ)
تسمية المادة، والمواد المكافئة المسموح بها، وحالة المعالجة الحرارية، وهدف الصلابة أو القوة، والأبعاد الحرجة، والتشطيب السطحي، وبيئة التطبيق، والحجم السنوي.
ضع في اعتبارك البدائل عندما...
مقاومة التآكل، الصلابة العالية، الأداء المغناطيسي، التكلفة المنخفضة، أو مسار فولاذ سبائكي منخفض شائع بتقنية MIM هو المتطلب الحقيقي.
| نقطة مراجعة | إجابة هندسية لـ Fe-8Ni | ما الذي يجب تأكيده قبل طلب عرض الأسعار (RFQ) |
|---|---|---|
| هوية المادة | ينتمي Fe-8Ni إلى مناقشة الفولاذ السبائكي المنخفض بتقنية MIM، خاصة لمراجعة المواد الهيكلية من الحديد والنيكل. | تأكد مما إذا كان الرسم يحدد Fe-8Ni، أو FN08، أو MIM-2700، أو ما يعادله المسموح به. |
| نوع الجزء الأنسب | الأجزاء الهيكلية الصغيرة والمعقدة حيث تكون قيمة هندسة MIM ذات معنى. | أرسل الرسومات، ملفات CAD، الأبعاد الحرجة، والحجم السنوي. |
| مخاطر المواد | الخصائص النهائية تعتمد على الكيمياء، الكثافة، مستوى الكربون، المعالجة الحرارية، وطريقة الفحص. | تحديد حالة المعالجة الحرارية، أو الصلابة، أو هدف القوة، وفحوصات القبول. |
| خطر سوء الاستخدام | لا ينبغي التعامل مع سبيكة Fe-8Ni على أنها فولاذ مقاوم للصدأ أو كخيار رئيسي للمواد المغناطيسية اللينة. | تأكيد التعرض للتآكل، والمتطلبات المغناطيسية، وظروف التآكل، واحتياجات المعالجة السطحية. |
ما هي سبيكة Fe-8Ni في القولبة بالحقن المعدني (MIM)؟
Fe-8Ni هي سبيكة فولاذية منخفضة من الحديد والنيكل تُستخدم في القولبة بالحقن المعدني للمكونات الهيكلية الصغيرة والمعقدة. في مشروع MIM، يتم خلط المسحوق المعدني الدقيق مع مادة رابطة لتشكيل مادة التغذية. يتم حقن مادة التغذية هذه في جزء أخضر (green part)، ثم تتم إزالة المادة الرابطة (debinding)، ثم التلبيد (sintering)، وقد يخضع بعد ذلك لعمليات ثانوية أو معالجة حرارية اعتمادًا على الرسم ومتطلبات الأداء.
من منظور مراجعة التصميم، يجب التعامل مع Fe-8Ni كخيار مادي ضمن مسار عملية MIM. لا ينبغي افتراض أنها تتصرف تمامًا مثل الفولاذ المطروق، أو المخزون المصنع بالقطع، أو فولاذ المساحيق المعدنية المضغوط والمُلَبَّد، أو الفولاذ المقاوم للصدأ. يعتمد أداء الجزء النهائي على التركيب الكيميائي، ومستوى الكربون، وكثافة التلبيد، وحالة المعالجة الحرارية، والهندسة، وطريقة الفحص.
Fe-8Ni, Fe8Ni, Fe08Ni, FN08, MIM-Fe8Ni-210, و MIM-2700
قد يستخدم العملاء المختلفون أنظمة تسمية مختلفة عند مناقشة عائلة المواد هذه. هذا شائع في طلبات عروض الأسعار الدولية، خاصة عندما لا يستخدم الرسم، أو قاعدة بيانات المواد القديمة، أو ورقة التوريد، أو عرض المورد نفس تنسيق المرجع.
| الاسم المستخدم في وثائق المشروع | كيفية التعامل معها أثناء المراجعة |
|---|---|
| Fe-8Ni | اسم قابل للقراءة هندسياً لاتجاه فولاذ منخفض السبائك من الحديد والنيكل. |
| Fe8Ni / Fe08Ni | تهجئات شائعة مستخدمة في البحث، مناقشات الموردين، أو قوائم المواد. |
| FN08 | تسمية صناعة MIM غالباً ما ترتبط بمناقشات الفولاذ منخفض السبائك Fe-Ni. |
| MIM-Fe8Ni-210 | مرجع مادة MIM بأسلوب ISO يجب التحقق منه مقابل مواصفات المشروع. |
| MIM-2700 | تسمية مادة MIM منخفضة السبائك ذات الصلة بـ ASTM B883 قد تظهر في المستندات الهندسية أو وثائق الشراء. |
لقطة بيانات مرجعية لـ Fe-8Ni
هذه اللقطة مخصصة لمراجعة طلبات عروض الأسعار والرسومات، وليست بديلاً عن المعيار المتحكم، أو رسم المشروع، أو ورقة بيانات مواد المورد، أو خطة الفحص المتفق عليها. قد يظهر نفس اسم عائلة Fe-8Ni مع مراجع معايير مختلفة أو ظروف مواد مختلفة، لذا يجب تأكيد المتطلب النهائي قبل التصنيع.
| مرجع مستخدم في الرسومات أو طلبات عروض الأسعار | ما يشير إليه عادةً | ملاحظة المراجعة الهندسية |
|---|---|---|
| Fe-8Ni / Fe8Ni / Fe08Ni | تسمية شائعة لاتجاه فولاذ منخفض السبائك من الحديد والنيكل بتقنية MIM. | استخدمه كنقطة انطلاق فقط. قم بتأكيد الكيمياء، مستوى الكربون، حالة المعالجة الحرارية، ومتطلبات الفحص. |
| FN08 | تسمية MIM تقليدية قد تُستخدم في مناقشات الفولاذ منخفض السبائك من الحديد والنيكل. | لا تفترض الخصائص الميكانيكية النهائية من الاسم وحده. قم بتأكيد حالة المواد المطلوبة ومسار المورد. |
| MIM-Fe8Ni-210 | مرجع بأسلوب ISO قد يظهر في قواعد بيانات المواد أو المواصفات الهندسية. | تحقق مما إذا كانت الرسومات تتطلب هذا التعيين المحدد أو تسمح بفولاذ مكافئ منخفض السبائك بتقنية MIM. |
| MIM-2700 | تعيين ASTM B883 للفولاذ منخفض السبائك الذي قد يتعلق بمناقشات مواد MIM من الحديد والنيكل. | قم بتأكيد إصدار ASTM المطبق، حالة المواد، متطلبات الاختبار، وما إذا كان المشتري يقبل التكافؤ. |
| متغيرات معالجة حرارياً من الحديد والنيكل | حالة خاصة بالمشروع حيث يمكن أن يؤثر التحكم في الكربون والمعالجة الحرارية على الصلابة والقوة والأبعاد. | حدد هدف الصلابة أو القوة، مرحلة الفحص، والأبعاد الحرجة بعد المعالجة الحرارية قبل تقديم عرض السعر. |
ASTM B883-24 ذو صلة لأنه يغطي المواد المصنعة بالقولبة بالحقن المعدني الحديدية ويتضمن MIM-2700 كتسمية للفولاذ منخفض السبائك. بالنسبة لعمل طلبات عروض الأسعار (RFQ)، فإن النقطة العملية هي أنه يجب على المورد التحقق من تسمية المادة المطلوبة، والحدود الكيميائية، وحالة المعالجة الحرارية، ومتطلبات الأداء قبل تقديم عرض السعر.
لماذا التسمية مهمة في طلب عروض الأسعار (RFQ)
تؤثر تسمية المواد على دقة طلبات عروض الأسعار لأن نفس المشروع قد يتضمن مستندات متعددة. قد تحدد الرسم الهندسي Fe-8Ni، وقد تذكر ورقة المشتريات FN08، وقد تشير ملاحظة مادة قديمة إلى MIM-2700، وقد يستخدم مشروع أوروبي تسمية بأسلوب ISO. إذا لم تتم محاذاة هذه الأسماء قبل تصنيع الأدوات، يمكن للمشروع أن يمضي قدمًا بأهداف صلابة غير واضحة، أو افتراضات معالجة حرارية غير واضحة، أو متطلبات فحص غير واضحة. هذا مهم لأن التصحيح الأكثر تكلفة يحدث عادةً بعد قطع فولاذ الأدوات بالفعل.
أين يتناسب Fe-8Ni ضمن الفولاذ منخفض السبائك في تقنية MIM
ينتمي Fe-8Ni إلى عائلة الفولاذ منخفض السبائك في تقنية MIM. يجب اعتباره جنبًا إلى جنب مع خيارات الفولاذ منخفض السبائك الأخرى في تقنية MIM بدلاً من تجميعه مع الفولاذ المقاوم للصدأ أو مواد Fe-Ni المغناطيسية اللينة. يساعد هذا الحد المهندسين على تجنب اختيار المادة لسبب وظيفي خاطئ.
إن نطاق مواد رابطة القولبة بالحقن المعدني يضع Fe8%Ni تحت الفولاذ منخفض السبائك ويفصل السبائك المغناطيسية مثل Fe50Ni و Fe3Si و Fe50Co. هذا التمييز مهم للوضوح الهندسي: تتم مناقشة Fe-8Ni في هذه الصفحة كمرشح فولاذ إنشائي منخفض السبائك، وليس كصفحة رئيسية للمواد المغناطيسية اللينة في تقنية MIM.
| عائلة المواد | أين يتناسب Fe-8Ni | ما يجب على المهندس تأكيده |
|---|---|---|
| سبائك الفولاذ منخفضة السبائك الحديدية والنيكل (Fe-Ni) | يحتوي فولاذ Fe-8Ni على نسبة نيكل أعلى من فولاذ Fe-2Ni و Fe-4Ni. | تسمية المادة، مستوى الكربون، المعالجة الحرارية، الخصائص المستهدفة. |
| فولاذ MIM من نوع 4605 | اتجاه بديل لسبائك الفولاذ منخفضة السبائك. | ما إذا كانت استجابة النيكل والموليبدينوم والكربون (Ni-Mo-C) أكثر ملاءمة. |
| فولاذ من نوع 4140 / 4340 | بدائل سبائك الفولاذ منخفضة السبائك من نوع كروم-موليبدينوم (Cr-Mo) أو نيكل-كروم-موليبدينوم (Ni-Cr-Mo). | ما إذا كانت القوة، المعالجة الحرارية، والتوافر تتناسب مع الرسم الهندسي. |
| الفولاذ المقاوم للصدأ | ليست نفس عائلة المواد. | ما إذا كانت مقاومة التآكل هي المتطلب الحقيقي. |
| سبائك مغناطيسية لينة | ليس الموضع الأساسي لهذه الصفحة. | سواء كان التطبيق يتطلب أداءً مغناطيسيًا بدلاً من سلوك هيكلي. |
متى يستحق فولاذ Fe-8Ni الاعتبار لأجزاء MIM
يستحق فولاذ Fe-8Ni الاعتبار عندما يحتاج المشروع إلى مكون فولاذي هيكلي صغير، وتفضل الهندسة تقنية MIM، ومتطلبات المواد تشير إلى فولاذ منخفض السبائك من الحديد والنيكل بدلاً من الفولاذ المقاوم للصدأ أو سبيكة مغناطيسية. عادةً ما يكون هذا قرارًا للتحقق من صحة المواد، وليس قرارًا لقائمة مواد عامة.
| قد يتم النظر في فولاذ Fe-8Ni عندما... | لماذا يهم في مشروع MIM |
|---|---|
| الرسم يحدد بالفعل Fe-8Ni، أو FN08، أو MIM-2700. | يحتاج المورد إلى تأكيد مرجع المادة الصحيح وسياسة المواد المكافئة. |
| الجزء صغير ومعقد ويصعب تشغيله بكفاءة. | يمكن لتقنية MIM تشكيل ميزات معقدة بشكل اقتصادي أكثر عند أحجام الإنتاج المناسبة. |
| يحتاج الجزء إلى سلوك الفولاذ الهيكلي بدلاً من مقاومة التآكل. | لا ينبغي اختيار فولاذ Fe-8Ni كبديل للفولاذ المقاوم للصدأ. |
| قد يكون المعالجة الحرارية أو تحسين القوة جزءًا من المتطلبات. | يجب مراجعة الحالة النهائية قبل تقديم عرض الأسعار. |
| يحتوي التصميم على ميزات وظيفية مثل الفتحات، والنتوءات، وأسطح القفل، أو مناطق نقل الحمل الصغيرة. | قد تدعم تقنية MIM هذه الميزات، ولكن يجب مراجعة التشوه والأبعاد الحرجة. |
| ينتقل العميل من CNC إلى MIM لتوسيع نطاق الإنتاج. | يجب إعادة التحقق من تكافؤ المواد، واستراتيجية التفاوتات، ومتطلبات السطح. |

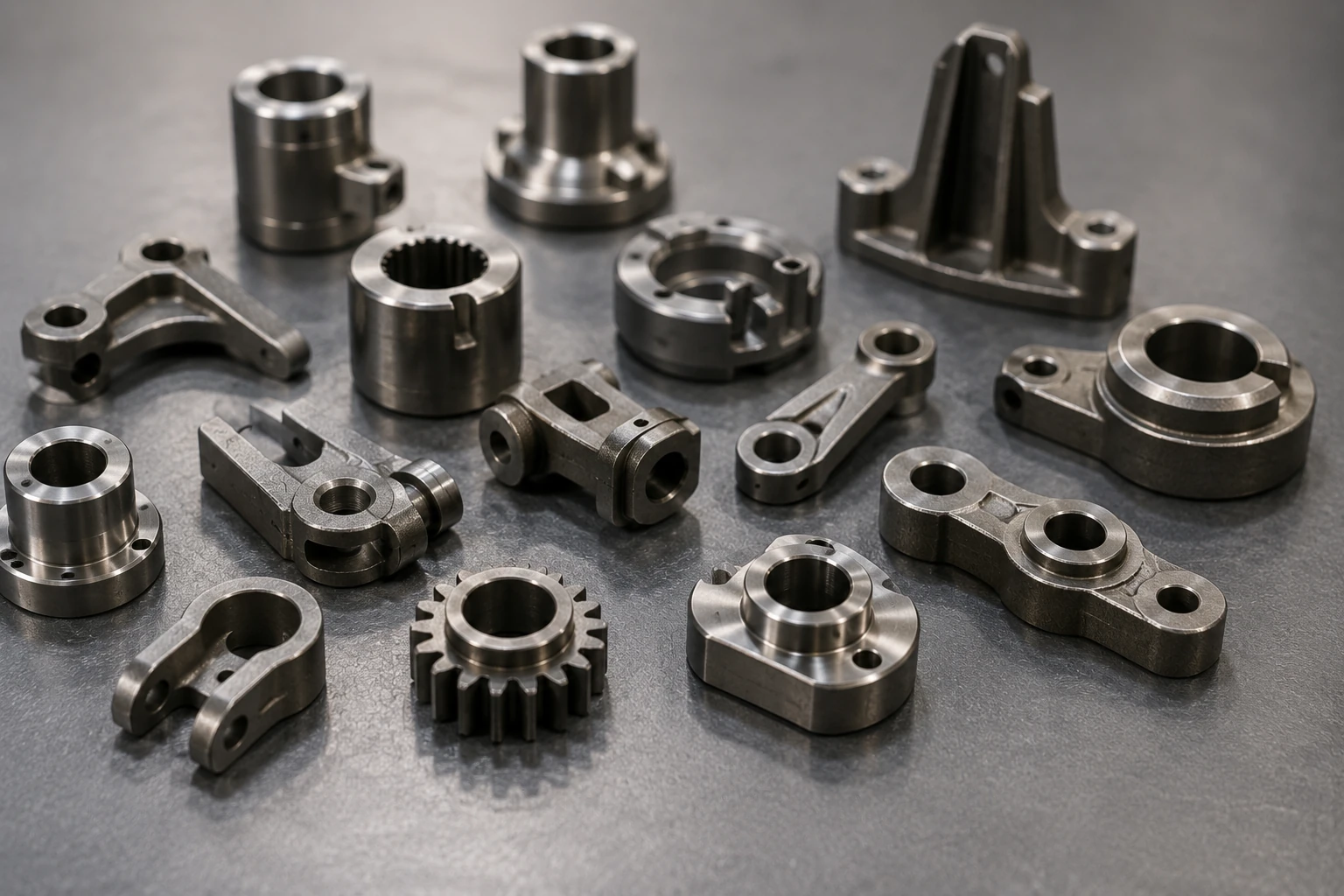

قد تشمل المكونات المرشحة النموذجية الأجزاء الصغيرة المتعلقة بالمزالج، ومكونات الموصلات المدمجة، والأقواس الميكانيكية الدقيقة، وميزات نقل الحمل أو القيادة الصغيرة، والأجزاء الهيكلية المعدنية المخصصة من OEM. لا يزال القرار النهائي يعتمد على الهندسة، والحجم السنوي، ومتطلبات التفاوتات، وما إذا كان يمكن التحقق من حالة المادة قبل الإنتاج.
خصائص المواد التي تؤثر على أداء أجزاء Fe-8Ni
لا يتم التحكم في أداء جزء MIM من سبائك Fe-8Ni بواسطة اسم السبيكة وحده. يعتمد على الكيمياء، ومستوى الكربون، واستجابة التلبيد، والمعالجة الحرارية، وهندسة الجزء. لهذا السبب، تعد مراجعة المواد المستندة إلى الرسم ضرورية قبل تصنيع الأدوات.
محتوى النيكل وسلوك الفولاذ الهيكلي
محتوى النيكل هو جزء من سبب انتماء Fe-8Ni إلى اتجاه الفولاذ منخفض السبائك من الحديد والنيكل. في اختيار مواد MIM، يمكن أن يؤثر النيكل على القوة والمتانة واستجابة المعالجة الحرارية. ومع ذلك، فإن محتوى النيكل وحده لا يجعل Fe-8Ni فولاذًا مقاومًا للتآكل أو سبيكة مغناطيسية لينة أساسية.
سؤال مراجعة عملي: هل مطلوب Fe-8Ni بموجب الرسم، أم أنه مجرد مادة مقترحة؟ إذا كانت المواد المكافئة مسموحًا بها، فقد يلزم مراجعة Fe-2Ni، Fe-4Ni، 4605، 4140، 4340، أو الفولاذ المقاوم للصدأ اعتمادًا على المتطلب الوظيفي.
مستوى الكربون المعالجة الحرارية والخصائص النهائية
يمكن أن يؤثر مستوى الكربون والمعالجة الحرارية بشكل كبير على الصلابة والقوة والليونة والاستقرار البعدي. إذا كان طلب عرض الأسعار يذكر فقط “Fe-8Ni” ولكنه لا يحدد ما إذا كان الجزء بعد التلبيد، أو معالج حرارياً، أو مقسّى، أو تم اختباره ميكانيكياً، فلا يمكن للمورد تقديم التزام أداء موثوق.
من منظور مراجعة المورد، لا ينبغي أن يقتصر عرض الأسعار على السؤال “هل يمكنك تصنيع Fe-8Ni؟”. يجب أن يسأل عن تسمية المادة المطلوبة، وما إذا كانت المعالجة الحرارية مطلوبة، وما هو نطاق الصلابة المتوقع، وأي الأبعاد حرجة بعد المعالجة الحرارية، وما إذا كانت هناك حاجة إلى تشغيل ثانوي للأسطح الوظيفية.
حالة ما بعد التلبيد مقابل المعالجة الحرارية لمتغيرات Fe-Ni
لا ينبغي معاملة Fe-8Ni كحزمة أداء واحدة ثابتة. تشير بعض طلبات عروض الأسعار إلى حالة مادة Fe-Ni بعد التلبيد أو ذات الكربون المنخفض، بينما قد تتضمن مشاريع أخرى التحكم في الكربون، أو المعالجة الحرارية، أو التقسية السطحية، أو متغير Fe-Ni المقسّى. يمكن لهذه الظروف تغيير الصلابة، واستجابة القوة، والليونة، وخطر التشوه، وتوقيت الفحص.
قبل أن يقوم المورد بتقديم عرض أسعار لأدوات التصنيع أو الإنتاج، يجب على الفريق الهندسي تأكيد ما إذا كان الجزء مقبولاً بعد التلبيد، أو يتطلب معالجة حرارية، أو يتطلب نطاق صلابة محدد، أو يحتاج إلى فحص الأبعاد الوظيفية بعد المعالجة الحرارية. إذا لم يحدد الرسم الحالة، فلا ينبغي الموافقة على طلب عرض الأسعار بناءً على اسم Fe-8Ni وحده.
الكثافة والمسامية والاتساق الميكانيكي
أجزاء MIM هي مكونات ملبدة. إنها ليست مثل الفولاذ المطروق أو المخزون المشكّل آلياً. يمكن أن تؤثر كثافة التلبيد، والمسامية المتبقية، والتحكم في الكربون، والبنية المجهرية على الاتساق الميكانيكي. هذا ليس سبباً لتجنب Fe-8Ni؛ إنه سبب لتحديد متطلبات المادة والقبول بشكل صحيح.
الاستقرار البعدي بعد التلبيد أو المعالجة الحرارية
لا يمكن فصل اختيار مادة Fe-8Ni عن التحكم البعدي. تنكمش أجزاء MIM أثناء التلبيد، ويجب أن يأخذ تعويض الأدوات في الاعتبار سلوك المادة والهندسة والتلبيد. إذا تمت إضافة المعالجة الحرارية، فقد يلزم أيضاً مراجعة خطر التشوه.
للحصول على مراجعة أعمق متعلقة بالتصميم، استخدم الصفحات المخصصة لـ تفاوتات MIM, تلبيد MIM, ، و تعويض الانكماش بدلاً من تحويل صفحة Fe-8Ni هذه إلى دليل تصميم كامل.
فولاذ Fe-8Ni مقابل Fe-2Ni، Fe-4Ni، 4605، 4140، و 4340
يجب أن تساعد صفحة Fe-8Ni المستخدمين في مقارنة خيارات فولاذ السبائك المنخفضة MIM القريبة، ولكن لا ينبغي أن تحل محل صفحة السبائك المنخفضة الرئيسية. الغرض من هذه المقارنة هو دعم اختيار Fe-8Ni، وليس أن تصبح دليلاً كاملاً للمواد.
| خيار المادة | كيفية مقارنته بـ Fe-8Ni | متى قد يكون اتجاهًا أفضل |
|---|---|---|
| Fe-2Ni | اتجاه سبائك Fe-Ni منخفضة النيكل. | عندما يحتاج المشروع إلى فولاذ سبائك منخفضة Fe-Ni أبسط ولا يلزم Fe-8Ni. |
| Fe-4Ni | اتجاه سبائك Fe-Ni المتوسطة. | عندما يحتاج المشروع إلى موقع متوسط بين Fe-2Ni و Fe-8Ni. |
| Fe-8Ni | اتجاه سبائك Fe-Ni منخفضة النيكل الأعلى. | عندما تشير مراجعة الرسم أو المواد تحديدًا إلى هذا المسار من السبائك. |
| 4605 | فولاذ MIM منخفض السبائك الشائع بمنطق سبائك مختلف. | عندما يحتاج المشروع إلى بديل أكثر رسوخًا من الفولاذ السبائكي المنخفض بتقنية MIM. |
| 4140 | اتجاه الفولاذ السبائكي المنخفض من الكروم والموليبدينوم. | عندما تتطلب الرسومات سلوكًا من نوع 4140 أو استجابة معالجة حرارية ذات صلة. |
| 4340 | اتجاه الفولاذ السبائكي عالي القوة من النيكل والكروم والموليبدينوم. | عندما تكون هناك حاجة إلى اتجاه قوة أعلى ويكون 4340 أكثر ملاءمة. |
في الممارسة العملية، لا يتم اختيار المادة المناسبة بالاسم وحده. يعتمد الاختيار النهائي على الأداء المستهدف، وحجم الجزء، وسمك الجدار، وتعقيد الميزات، والتفاوتات، والمعالجة الحرارية، وتوافر المواد الخام، والحجم السنوي، وسماح المشتري بالاستبدال بمواد مكافئة.
متى قد لا يكون فولاذ Fe-8Ni هو الخيار الصحيح
يمكن أن يكون فولاذ Fe-8Ni مرشحًا صالحًا لمواد MIM، ولكنه ليس الإجابة الصحيحة لكل جزء معدني صغير. يجب أن يشرح استعراض المواد المفيد أين لا يجب استخدامه قبل بدء التصنيع بالقالب.
| المتطلب الرئيسي | لماذا قد يكون فولاذ Fe-8Ni مصدر قلق | اتجاه مراجعة أفضل |
|---|---|---|
| مقاومة التآكل | فولاذ Fe-8Ni ليس من الفولاذ المقاوم للصدأ. | راجع 316L, 17-4 PH, ، أو مواد MIM الأخرى من الفولاذ المقاوم للصدأ. |
| صلابة عالية جدًا أو مقاومة للتآكل | قد لا يكون المعالجة الحرارية كافية لجميع حالات التآكل. | راجع 440C, ، فولاذ الأدوات، أو كربيد الأسمنت خيارات. |
| وظيفة مغناطيسية لينة | لا يُعد Fe-8Ni صفحة المواد المغناطيسية اللينة الأساسية. | راجع مواد MIM المغناطيسية اللينة مثل Fe-3Si، Fe-50Ni، أو Fe-50Co. |
| أقل تكلفة للهندسة البسيطة | قد لا تكون أدوات MIM مبررة. | راجع CNC، PM، الصب، أو الختم اعتمادًا على الحجم والهندسة. |
| جزء كبير بتفاوت فضفاض | قد لا تكون تقنية MIM هي العملية الأفضل. | مراجعة مسار التصنيع قبل اختيار المواد. |
القضية الحقيقية ليست ما إذا كان سبيكة Fe-8Ni “جيدة” أم “سيئة”.” القضية الحقيقية هي ما إذا كانت تتطابق مع المتطلبات الوظيفية للجزء. إذا كان التطبيق يتطلب مقاومة للتآكل، أو خصائص مغناطيسية، أو مقاومة عالية للتآكل، أو حساسية للتكلفة مع هندسة بسيطة، فقد تكون مادة أخرى أو مسار تصنيع آخر أكثر ملاءمة.
نقاط مراجعة التصنيع والجودة لأجزاء Fe-8Ni المصنعة بتقنية MIM
يجب مراجعة سبيكة Fe-8Ni من خلال مسار التصنيع الفعلي بتقنية MIM: مادة التغذية (المسحوق والمادة الرابطة)، القولبة بالحقن، التعامل مع الجزء الأخضر، إزالة المادة الرابطة، التلبيد، المعالجة الحرارية المحتملة، العمليات الثانوية، والفحص النهائي.
تأكيد مسار مادة التغذية والقولبة بالحقن
يجب على المورد تأكيد ما إذا كان مسار مادة التغذية Fe-8Ni أو ما يعادلها متاحًا للمشروع. يمكن أن يؤثر تركيب المسحوق، سلوك الجسيمات، نظام المادة الرابطة، واستقرار القولبة على المكون النهائي. لا تحتاج هذه الصفحة إلى أن تصبح دليلاً كاملاً لمواد التغذية، ولكن يجب أن تذكر المستخدم بأن توفر المواد هو سؤال حقيقي في طلبات عروض الأسعار (RFQ).
لخلفية أعمق عن العملية، راجع الصفحة المخصصة لـ مادة تغذية MIM.
مخاطر إزالة المادة الرابطة والتلبيد
تؤثر عملية إزالة المادة الرابطة والتلبيد على الكثافة والانكماش والتشوه وحالة السطح. بالنسبة للأجزاء الهيكلية المصنوعة من سبائك الحديد والنيكل (Fe-8Ni)، تشمل نقاط المراجعة الأكثر أهمية عادةً توازن سمك الجدار، والانتقالات من السميك إلى الرقيق، والزوايا الحادة، والدعم أثناء التلبيد، وخطر التشوه في الأشكال الهندسية الطويلة أو غير المتماثلة، والتحكم في الكربون، وجو التلبيد، وفحص الأبعاد الرئيسية بعد التلبيد.
للتفاصيل الخاصة بالعملية، راجع إزالة المادة الرابطة في MIM و تلبيد MIM.
مراجعة المعالجة الحرارية والتشوه
إذا كان الجزء يتطلب معالجة حرارية، يجب على المهندسين مراجعة خطر التغير في الأبعاد بعد المعالجة الحرارية. الخطأ الشائع هو الموافقة على أدوات التصنيع بناءً على شكل الجزء الأخضر أو الملبد فقط، ثم اكتشاف أن المعالجة الحرارية تؤثر على الميزات الهامة. قبل البدء في أدوات التصنيع، تأكد مما إذا كانت المعالجة الحرارية مطلوبة، وما هو هدف الصلابة أو القوة المتوقع، وما هي الأبعاد التي يتم قياسها بعد المعالجة الحرارية، وما إذا كانت أي أسطح وظيفية تتطلب تشغيلًا ثانويًا.
عناصر الفحص لأجزاء Fe-8Ni
| عنصر الفحص | سبب الأهمية | مرحلة الفحص الموصى بها |
|---|---|---|
| كيمياء المواد | تؤكد أن مسار المواد المقصود قد تم اتباعه. | قبل الموافقة على الإنتاج أو كجزء من وثائق المواد المتفق عليها. |
| حالة المعالجة الحرارية | تؤثر على الصلابة والقوة والاستجابة البعدية. | بعد المعالجة الحرارية، وليس فقط بعد التلبيد. |
| الصلادة | مفيد عندما تحدد الرسومات الحالة الميكانيكية. | بعد المعالجة الحرارية النهائية أو حالة التشطيب المحددة في الرسومات. |
| الكثافة أو التحقق المتعلق بالكثافة | يساعد في تقييم اتساق التلبيد عند الحاجة. | بعد التلبيد وقبل أي موافقة نهائية مرتبطة بمتطلبات الكثافة. |
| الأبعاد الحرجة | يؤكد الملاءمة الوظيفية بعد التلبيد والمعالجة اللاحقة. | في الحالة النهائية المقبولة: بعد التلبيد مباشرة، أو بعد المعالجة الحرارية، أو بعد التشغيل الآلي الثانوي. |
| حالة السطح | يؤثر على التجميع، أو الطلاء، أو الاحتكاك، أو المظهر. | بعد التشطيب النهائي أو التحضير للطلاء. |
| الملاءمة الوظيفية أو اختبار التحميل | مهم عندما لا تلتقط الرسومات وحدها الاستخدام الفعلي. | بعد جميع خطوات المواد والمعالجة الحرارية والتشطيب التي تؤثر على السطح الوظيفي. |
أسئلة مراجعة التصميم قبل اختيار الفولاذ Fe-8Ni
قرار اختيار مادة Fe-8Ni ليس مجرد قرار مادي. بل يعتمد أيضًا على تصميم الجزء، والأبعاد الحرجة، وحجم الإنتاج. يجب مراجعة الأسئلة المتعلقة بالتصميم بشكل معمق من خلال دليل تصميم MIM الموارد بدلاً من حشر كل التفاصيل في صفحة هذه المادة.
| سؤال مراجعة التصميم | سبب الأهمية |
|---|---|
| هل توجد جدران رقيقة، أو فتحات عميقة، أو نتوءات، أو انتقالات حادة؟ | يمكن لهذه الميزات أن تؤثر على عملية الملء، وإزالة المادة الرابطة، والتلبيد، والتشوه. |
| ما هي الأبعاد التي تعتبر حرجة بعد التلبيد أو المعالجة الحرارية؟ | قد تحتاج الأبعاد الحرجة إلى استراتيجية تحمل خاصة أو تشغيل آلي ثانوي. |
| هل يوجد تعرض للتآكل؟ | قد لا تكون مادة Fe-8Ni مناسبة إذا كان السلوك المطلوب هو سلوك الفولاذ المقاوم للصدأ. |
| هل الصلابة مطلوبة، أم القوة الهيكلية فقط؟ | يؤثر هذا على تخطيط المعالجة الحرارية والفحص. |
| هل الحجم السنوي مناسب لأدوات MIM؟ | تكون تقنية MIM أكثر ملاءمة عندما يمكن تبرير تكلفة القالب من خلال حجم الإنتاج. |
| هل يسمح الرسم باستخدام مواد مكافئة؟ | يحدد هذا ما إذا كان يمكن مراجعة سبائك Fe-4Ni أو 4605 أو 4140 أو 4340. |
| هل الأسطح الوظيفية مجمعة مع أجزاء أخرى؟ | قد تحتاج مناطق التزاوج إلى تحكم أدق أو تشطيب أو تشغيل آلي. |
سيناريوهات مركبة للتدريب الهندسي
السيناريوهات التالية هي أمثلة تدريب مركبة. إنها ليست دراسات حالة للعملاء ولا تكشف عن بيانات مشاريع مملوكة. الغرض منها هو توضيح كيف يمكن أن تفشل قرارات Fe-8Ni عندما لا تكون تسمية المواد، والمعالجة الحرارية، وبيئة التطبيق، ومتطلبات الفحص متوافقة.
السيناريو 1: كان اسم مادة Fe-8Ni واضحًا، لكن حالة المعالجة الحرارية لم تكن كذلك
ما المشكلة التي حدثت: تم تقديم مكون هيكلي صغير لطلب عرض سعر مع ملاحظة “Fe-8Ni” على الرسم. توقع المشتري مكونًا هيكليًا مقسّى، لكن حزمة طلب عرض السعر لم تحدد حالة المعالجة الحرارية، أو نطاق الصلابة، أو ما إذا كان ينبغي فحص الأبعاد قبل أو بعد المعالجة الحرارية.
لماذا حدث ذلك: تم التعامل مع اسم المادة كمواصفات كاملة. في الواقع، لم يحدد اسم السبيكة الحالة النهائية للجزء.
ما هو السبب الحقيقي للنظام: لم يربط الرسم بين تعيين المادة، والمعالجة الحرارية، والصلابة، والتحكم في الأبعاد الحرجة في متطلب تصنيع واحد.
كيف تم تصحيحه: قبل التصنيع، أضافت المراجعة الهندسية ملاحظة حول حالة المادة، وأوضحت الأبعاد التي تعتبر حرجة بعد المعالجة الحرارية، وراجعت ما إذا كانت هناك حاجة لعملية ثانوية على السطح الوظيفي.
كيفية منع التكرار: بالنسبة لأجزاء MIM المصنوعة من Fe-8Ni، قم دائمًا بتأكيد تعيين المادة، وحالة المعالجة الحرارية، ومتطلب الصلابة أو القوة، والأبعاد الحرجة، ومرحلة الفحص قبل التصنيع.
السيناريو 2: طُلب استخدام Fe-8Ni لجزء معرض للتآكل
ما المشكلة التي حدثت: تم تحديد مكون ميكانيكي صغير على أنه Fe-8Ni لأن العميل أراد فولاذ MIM قويًا. أثناء المراجعة، أظهرت خلفية التطبيق التعرض لظروف خارجية رطبة واتصال كيميائي عرضي.
لماذا حدث ذلك: تم اختيار المادة بناءً على فهم مبسط للعناصر السبائكية. تم التعامل مع محتوى النيكل وحده كضمان لمقاومة التآكل، وهو ليس افتراضًا آمنًا للفولاذ السبائكي المنخفض Fe-8Ni.
ما هو السبب الحقيقي للنظام: خلط المشروع بين مطلبين: القوة الهيكلية والتعرض للتآكل. سمى الرسم البياني فولاذ سبائكي منخفض هيكلي، لكن بيئة التطبيق أشارت إلى ضرورة مراجعة الفولاذ المقاوم للصدأ أو الحماية السطحية.
كيف تم تصحيحه: طلب المورد تفاصيل بيئة التطبيق، وتوقعات التآكل، ومتطلبات التشطيب السطحي، وإذن المواد المكافئة. انتقل المشروع بعد ذلك إلى مراجعة الفولاذ المقاوم للصدأ والمعالجة السطحية بدلاً من المتابعة مباشرة مع Fe-8Ni.
كيفية منع التكرار: لكل طلب عرض أسعار Fe-8Ni، اسأل عما إذا كان الجزء يتعرض للرطوبة أو المواد الكيميائية أو رذاذ الملح أو ملامسة الجسم أو الاستخدام الخارجي. إذا كانت مقاومة التآكل مطلبًا أساسيًا، قارن خيارات MIM المصنوعة من الفولاذ المقاوم للصدأ قبل تأكيد Fe-8Ni.
ماذا ترسل لطلب عرض أسعار MIM لـ Fe-8Ni
بالنسبة لمشروع MIM لـ Fe-8Ni، يجب أن يقدم طلب عرض الأسعار المفيد للمورد معلومات كافية لتقييم مدى ملاءمة المواد، ومخاطر الأدوات، والتحكم في التلبيد، والمعالجة الحرارية، واحتياجات الفحص، وجدوى الإنتاج.
| مدخلات طلب عرض الأسعار (RFQ) | لماذا تحتاجه XTMIM |
|---|---|
| الرسم ثنائي الأبعاد | يوضح التفاوتات، والمراجع، وملاحظات المواد، ومتطلبات الفحص. |
| ملف CAD ثلاثي الأبعاد | يساعد في تقييم الهندسة، وتعويض الانكماش، والأدوات، وقابلية التشكيل. |
| تحديد المادة المطلوبة | يؤكد ما إذا كان المشروع يستخدم Fe-8Ni أو Fe8Ni أو FN08 أو MIM-2700 أو مرجعًا آخر. |
| إذن المادة المكافئة | يسمح بمراجعة Fe-2Ni أو Fe-4Ni أو 4605 أو 4140 أو 4340 إذا لم يكن Fe-8Ni مثاليًا. |
| متطلبات المعالجة الحرارية | يؤثر على الصلابة والقوة والتشوه وتخطيط الفحص. |
| الصلابة المستهدفة أو هدف الخواص الميكانيكية | يساعد في تحديد معايير القبول. |
| الأبعاد الحرجة | يحدد الميزات التي قد تحتاج إلى تحكم خاص أو تشغيل آلي ثانوي. |
| متطلبات التشطيب السطحي أو الطلاء | يؤثر على التشطيب والتجميع وسلوك التآكل والتكلفة. |
| بيئة التطبيق | يساعد في تحديد مخاطر التآكل أو التآكل أو التحميل أو درجة الحرارة. |
| الحجم السنوي المقدر | يحدد ما إذا كانت أدوات القولبة بالحقن المعدني مناسبة تجاريًا. |
| متطلب وثائق الفحص | يوضح ما إذا كانت التقارير أو الشهادات أو الاختبارات الخاصة مطلوبة. |
ملاحظة حول المراجع والمعايير الفنية
يجب أن توجه المعايير الفنية وموارد الجمعيات مناقشة المواد، ولكن لا ينبغي أن تحل محل مراجعة DFM الخاصة بالمشروع. يمكن للمعيار تحديد إطار عمل للمواد، لكن الجزء الفعلي لا يزال يعتمد على الهندسة، والأدوات، والتلبيد، والمعالجة اللاحقة، واحتياجات الفحص. للموافقة على الإنتاج، يجب تأكيد الإصدار المعمول به للمعيار، وصحيفة بيانات المواد، وملاحظة الرسم، وخطة الفحص أثناء مراجعة المشروع.
ISO 22068
ISO 22068 ذو صلة لأنه يحدد متطلبات التركيب الكيميائي والخصائص الميكانيكية والفيزيائية للمواد المقولبة بالحقن المعدني الملبدة. إنه يدعم مواصفات المواد، ولكن لا تزال مراجعة الهندسة والعمليات والفحص على مستوى المشروع مطلوبة.
ASTM B883
ASTM B883 ذو صلة لأنه يغطي المواد المقولبة بالحقن المعدني الحديدية ويتضمن تسميات مواد MIM السبائكية المنخفضة مثل MIM-2700. يجب تأكيد الإصدار المعمول به أثناء وثائق المشروع.
معيار MPIF 35-MIM
معيار MPIF 35-MIM ذو صلة لأنه يغطي المواد الشائعة المستخدمة في القولبة بالحقن المعدني، مع ملاحظات توضيحية وتعريفات. إنه مفيد لمناقشة المواد ولكنه لا يحل محل مراجعة العمليات الخاصة بالمورد.
نطاق مواد MIMA
نطاق مواد MIMA ذو صلة لأنه يفصل سبائك الفولاذ السبائكية المنخفضة Fe8%Ni عن السبائك المغناطيسية، مما يساعد على منع الارتباك بين صفحات الفولاذ الهيكلي Fe-8Ni والمواد المغناطيسية اللينة.
أسئلة شائعة حول فولاذ السبائك المنخفضة Fe-8Ni بتقنية MIM
فيما يُستخدم الفولاذ MIM Fe-8Ni؟
تتم مراجعة مادة MIM Fe-8Ni بشكل أساسي للأجزاء المعدنية الهيكلية الصغيرة والمعقدة التي تتطلب مسار سبائك فولاذية منخفضة من الحديد والنيكل وحيث يمكن للقولبة بالحقن المعدني (MIM) توفير قيمة هندسية. يجب تأكيدها مقابل الرسم، وحالة المادة، ومتطلبات المعالجة الحرارية، والتفاوتات، وبيئة التطبيق.
هل مادة Fe-8Ni هي نفسها FN08 أو MIM-2700؟
قد تظهر هذه الأسماء في مناقشات مواد MIM ذات الصلة، ولكن لا ينبغي اعتبارها قابلة للتبديل تلقائيًا دون مراجعة. يجب التحقق من الرسم القياسي المرجعي، والحدود الكيميائية، وحالة المعالجة الحرارية، وبيانات المواد الخاصة بالمورد قبل طلب عرض الأسعار أو تصنيع القالب.
هل MIM-2700 مماثل لـ Fe-8Ni؟
قد يرتبط MIM-2700 بمناقشات فولاذ MIM منخفض السبائك من الحديد والنيكل، ولكن لا ينبغي افتراض أنه مطابق لمتطلبات كل مشروع من مشاريع الحديد والنيكل بنسبة 8%. تحقق من المعيار المتحكم، ملاحظة الرسم، الكيمياء، حالة المادة، المعالجة الحرارية، وصحيفة بيانات المورد قبل الموافقة.
هل الفولاذ Fe-8Ni من الفولاذ المقاوم للصدأ؟
يجب مراجعة الفولاذ رقم Fe-8Ni كفولاذ منخفض السبائك بتقنية MIM، وليس كفولاذ مقاوم للصدأ. إذا كانت مقاومة التآكل مطلباً أساسياً، فيجب تقييم مواد الفولاذ المقاوم للصدأ مثل 316L أو 17-4 PH بدلاً من ذلك.
هل يمكن معالجة أجزاء MIM المصنوعة من خليط Fe-8Ni بالحرارة؟
قد يكون المعالجة الحرارية جزءًا من مراجعة المشروع، ولكن يجب تحديدها بوضوح. يجب تأكيد الصلابة والقوة والتغيرات الأبعاد والأبعاد الحرجة بعد المعالجة الحرارية قبل تصنيع القالب.
هل يمكن تقسية الفولاذ Fe-8Ni؟
قد تتم مراجعة بعض مسارات فولاذ MIM المصنوع من الحديد والنيكل (Fe-Ni) للتحكم في الكربون، أو المعالجة الحرارية، أو متطلبات التقسية، ولكن لا ينبغي افتراض التقسية السطحية من اسم Fe-8Ni وحده. يجب أن يحدد الرسم حالة المادة المطلوبة، وهدف الصلادة، والأسطح الوظيفية، ومرحلة الفحص.
متى يجب أن أختار سبيكة Fe-8Ni بدلاً من Fe-2Ni أو Fe-4Ni؟
يمكن النظر في سبيكة Fe-8Ni عندما تشير متطلبات الرسم أو الأداء نحو اتجاه فولاذ منخفض السبائك من الحديد والنيكل (Fe-Ni) ذي محتوى نيكل أعلى. إذا كانت المتطلبات أقل تطلبًا أو حساسة للتكلفة، يمكن مراجعة سبيكة Fe-2Ni أو Fe-4Ni كبدائل، اعتمادًا على موافقة المشروع.
هل يمكن لـ XTMIM تقديم عرض أسعار لأجزاء Fe-8Ni بدون رسم هندسي؟
من الممكن إجراء مناقشة أولية، ولكن المراجعة الدقيقة تتطلب رسمًا ثنائي الأبعاد، وملف CAD ثلاثي الأبعاد، وتحديد المادة، ومتطلبات التفاوت، وحالة المعالجة الحرارية، واحتياجات التشطيب السطحي، وخلفية التطبيق، والحجم السنوي المقدر.
ما الذي يجب التحقق منه قبل تصنيع أجزاء Fe-8Ni بتقنية MIM؟
قبل تصنيع القالب، تحقق من تسمية المادة، وسياسة المواد المكافئة، ومتطلبات المعالجة الحرارية، والأبعاد الحرجة، ومخاطر الانكماش والتشوه، واحتياجات دعم التلبيد، والتشطيب السطحي، وطريقة الفحص، وحجم الإنتاج.
مراجعة ملاءمة مادة Fe-8Ni بتقنية MIM
يعد Fe-8Ni مرشحًا مفيدًا لفولاذ السبائك المنخفضة بتقنية MIM عندما تدعم هندسة الجزء ومتطلبات المواد وحجم الإنتاج مسار MIM. يمكن لـ XTMIM مراجعة ما إذا كان Fe-8Ni مناسبًا لرسمك، أو ما إذا كان يجب النظر في مادة MIM أخرى مثل Fe-2Ni، Fe-4Ni، 4605، 4140، 4340، 316L، 17-4 PH، أو 440C بدلاً من ذلك.
للمراجعة، أرسل الرسم ثنائي الأبعاد، وملف CAD ثلاثي الأبعاد، وملاحظة المواد، ومتطلبات المعالجة الحرارية، وهدف الصلابة أو الخصائص الميكانيكية، والتفاوتات الحرجة، ومتطلبات التشطيب السطحي، وبيئة التطبيق، والحجم السنوي المقدر. سيقوم فريق الهندسة بمراجعة ملاءمة المواد، ومخاطر DFM، ومخاوف التلبيد والمعالجة الحرارية، واستراتيجية التفاوتات، ومتطلبات الفحص، وجدوى الإنتاج قبل التخطيط للأدوات أو الإنتاج الضخم.
إرسال الرسم للمراجعة اتصل بفريق الهندسة في XTMIM
