مادة Fe-3%Si هي مادة مغناطيسية لينة من الحديد والسيليكون موجهة للمكونات الكهرومغناطيسية المدمجة ثلاثية الأبعاد مثل الأنوية الصغيرة، والحدائد الدوارة، وقطع الأقطاب، وأجزاء المرحلات، والأعتاب، وموجهات التدفق. وهي ذات صلة خاصة عندما تكون هندسة MIM مطلوبة وتكون الشرائح المسطحة، أو الضغط البسيط للمساحيق المعدنية، أو التشغيل الآلي المكثف غير مناسبة. لا يمكن تحديد الملاءمة النهائية من اسم السبيكة وحدها: فجوة الهواء، والكثافة، والإجهاد المتبقي، والمعالجة الحرارية، والطلاء، وظروف التشغيل، وطريقة الاختبار المغناطيسي المتفق عليها، كلها يمكن أن تؤثر على التجميع النهائي.
قبل مراجعة أدوات التصنيع أو طلب عرض أسعار (RFQ)، قم بتوفير الرسم، والنموذج ثلاثي الأبعاد، والوظيفة المغناطيسية، والميزات الحرجة للمسار المغناطيسي، وتردد التشغيل أو دورة العمل، وتوقعات المعالجة الحرارية، وطريقة القبول. استخدم مواد MIM المغناطيسية اللينة الصفحة الأم لمقارنة Fe-3%Si مع Fe-50Ni و Fe-50Co، أو مواد MIM نظرة عامة لاختيار عائلة المواد الأوسع.

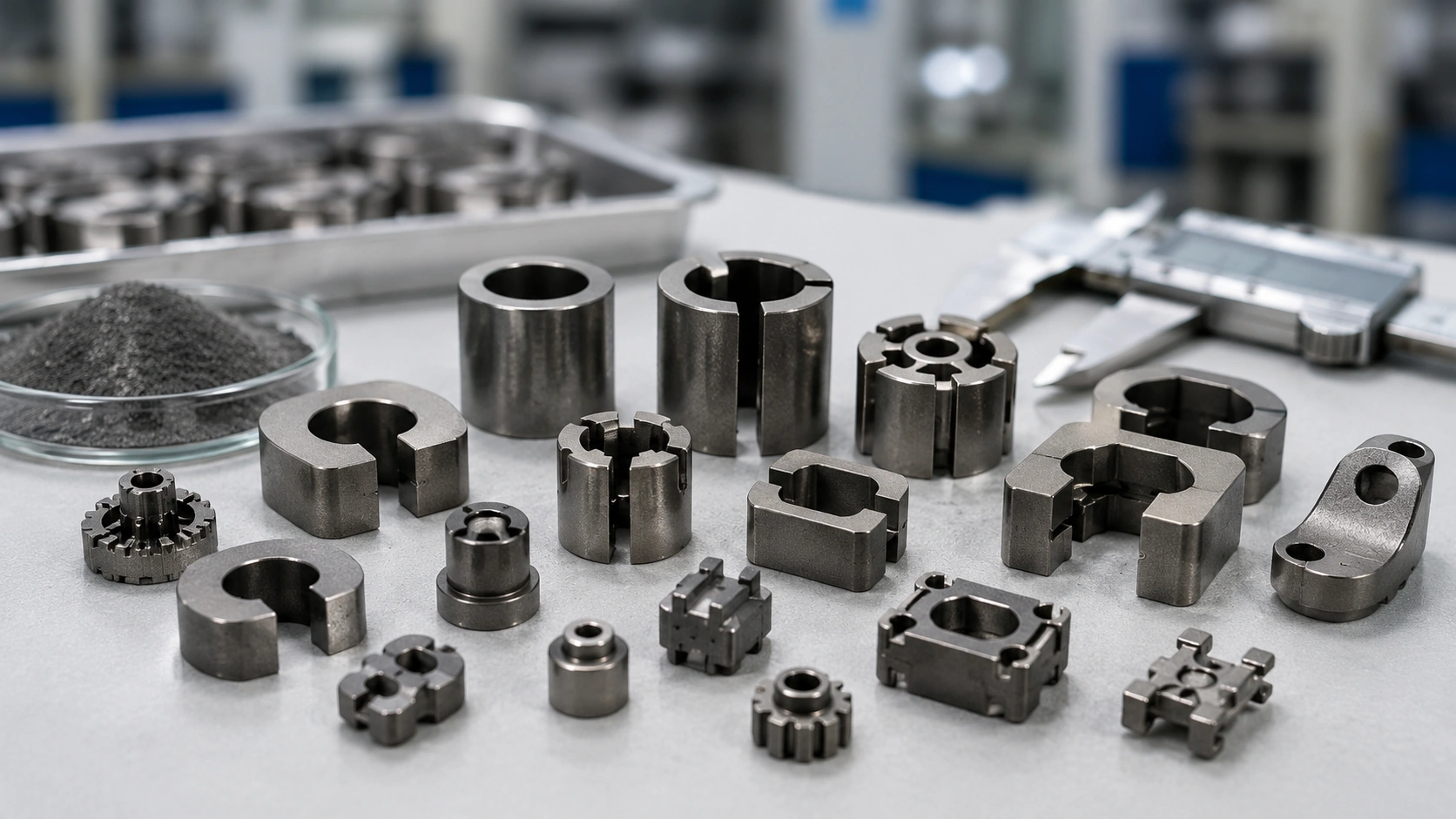

يوضح هذا الرسم التوضيحي أشكال المكونات المغناطيسية اللينة المدمجة لمراجعة المواد. لا يتم تقديمه كمشروع عميل مسمى، أو نتيجة إنتاج موثقة، أو صورة فوتوغرافية تم التحقق منها لأجزاء Fe-3%Si المصنعة بواسطة XTMIM.
ملخص هندسي: مكان مادة Fe-3%Si في مشروع MIM
تعتبر Fe-3%Si مرشحًا قويًا عندما تكون الهندسة ثلاثية الأبعاد المدمجة واتجاه المواد المغناطيسية اللينة من الحديد والسيليكون مطلوبة. يجب أن تقرر المراجعة الأولى ما إذا كان الجزء ينتمي إلى هذا المسار، وما هي الميزات التي تتحكم في المسار المغناطيسي، وكيف سيتم قبول المكون النهائي.
| نقطة القرار | تفسير هندسي عملي |
|---|---|
| الاستخدام الأمثل | مكونات مغناطيسية لينة مدمجة ثلاثية الأبعاد حيث تكون هندسة MIM وقابليتها للتكرار أكثر أهمية من البناء المسطح. |
| استخدام عالي المخاطر | قلوب المحركات الكبيرة، قلوب المحولات، الأجزاء المنتظمة البسيطة، أو المشاريع التي لا تكون فيها الوظيفة المغناطيسية محددة. |
| مخاطر المراجعة الرئيسية | افتراض أن اسم السبيكة وحده يحدد النفاذية، القسرية، سلوك التشبع أو استجابة الجزء النهائي. |
| قبل القوالب | تأكيد الفجوة الهوائية، المسار المغناطيسي، الأسطح الحرجة، المعالجة الحرارية المتوقعة، التشطيب السطحي وطريقة الفحص. |
| جاهزية طلب عرض السعر (RFQ) | تقديم رسومات ثنائية الأبعاد، نماذج CAD ثلاثية الأبعاد، المادة المستهدفة، الوظيفة المغناطيسية، الحجم السنوي، ظروف التشغيل ومتطلبات الاختبار. |
بيانات مرجعية وشروط تحقق Fe-3%Si
القيم أدناه تفصل ثلاثة أنواع مختلفة من الأدلة: تسمية مادة ISO، ومرجع كيمياء مورد المسحوق، وبيانات أجزاء MIM المنشورة من قبل المورد. وهي مفيدة للفحص ومناقشة المواصفات، ولكنها ليست قابلة للتبديل وليست ضمانات تلقائية لإنتاج XTMIM.
| عنصر مرجعي | مرجع منشور | الشرط والقيود | المصدر |
|---|---|---|---|
| التسمية القياسية ISO | MIM-Fe3Si-55 | يشرح المعيار ISO 22068 هذا التصنيف كسبائك MIM من الحديد والسيليكون (Fe-Si) بنسبة سيليكون 3.0% وقيمة نفاذية مغناطيسية قصوى معيارية تبلغ 5,500. يحدد الرمز فئة خصائص قياسية؛ ولا يضمن استجابة كل شكل هندسي نهائي. | ISO 22068:2012 |
| التركيب الكيميائي للمسحوق الاسمي | حديد (Fe) متبقي؛ سيليكون (Si) 3.0%؛ كربون (C) ≤0.03%؛ منغنيز (Mn) ≤0.3%؛ فوسفور (P) ≤0.03%؛ كبريت (S) ≤0.03% | مرجع مسحوق Sandvik Osprey Fe3Si المصنّع بالرش. هذه قيم التركيب الكيميائي للمسحوق، وليست قيم قبول مغناطيسية أو ميكانيكية للأجزاء النهائية. | Sandvik Osprey Fe3Si |
| نطاق التركيب الكيميائي لمادة تغذية MIM من المورد | كربون (C) <0.05%؛ سيليكون (Si) 2.5–3.5%؛ حديد (Fe) متبقي | مسار Ecrimesa المنشور FeSi3 / MIM-Fe3Si-55. استخدمه كمرجع خاص بالمورد فقط حتى يتم تأكيد مواصفات مادة التغذية الفعلية للمشروع. | معلومات تقنية Ecrimesa MIM |
| كثافة ما بعد التلبيد | >7.45 جم/سم³ | مرجع كثافة ما بعد التلبيد لمادة FeSi3 المنشورة من قبل المورد. يمكن أن تختلف كثافة الجزء النهائي حسب الهندسة، وإزالة المادة الرابطة، ودورة التلبيد، وتحميل الفرن، وطريقة القياس. | مسار المورد Ecrimesa |
| مرجع ميكانيكي ما بعد التلبيد | مقاومة الشد 530 ميجا باسكال؛ مقاومة الخضوع 390 ميجا باسكال؛ استطالة 24%؛ صلابة 80 HRB | قيم منشورة من قبل المورد لمساره الخاص بمادة FeSi3. تدعم هذه القيم مناقشة المواد ولكن لا ينبغي اعتبارها كحدود دنيا عالمية لأجزاء XTMIM بدون مواصفات مؤكدة وخطة اختبار. | مسار المورد Ecrimesa |
| مرجع مغناطيسي للمورد | نفاذية >6,000؛ B25 >14 kG | مرجع منشور من قبل المورد لمساره الخاص بمادة FeSi3. قم بتأكيد شكل العينة، والدوائر المغناطيسية، وحالة المعالجة الحرارية، وطريقة الاختبار قبل المقارنة مع مكون أو تجميع نهائي. | مسار المورد Ecrimesa |
مرجع التسمية والمواصفات
| الاسم | تفسير عملي | الإجراء الهندسي المطلوب |
|---|---|---|
| سبيكة حديد-سيليكون Fe-3%Si / Fe-3Si | صياغة عملية لسبيكة حديد-سيليكون تحتوي على حوالي 3% من السيليكون. | تأكد من أن الطلب يتعلق بمسار MIM للمواد المغناطيسية اللينة بدلاً من شكل آخر من منتجات الحديد والسيليكون. |
| MIM-Fe-3%Si | تسمية خاصة بتقنية MIM مستخدمة في جداول المواد بأسلوب ASTM وجداول الموردين. | تأكيد حدود التركيب الكيميائي، حالة الكثافة، المعالجة الحرارية، وخصائص القبول. |
| MIM-Fe3Si-55 | تسمية ISO 22068 حيث يشير الرقم “55” إلى قيمة النفاذية المغناطيسية القصوى المعيارية مضروبة في 0.01. | تأكيد الإصدار الحالي للمعيار وجدول الخصائص الكامل قبل استخدام التسمية على الرسم الهندسي. |
| Fe3Si | مصطلح واسع يستخدم أيضًا في سياقات المواد بين المعدنية، والأغشية الرقيقة، والأوساط الأكاديمية. | لا تفترض أن نتيجة بحث أو ورقة بحثية تشير إلى نفس مادة تغذية MIM، أو حالة العملية، أو متطلبات الجزء النهائي. |
ما هي سبيكة Fe-3%Si في القولبة بالحقن المعدني (MIM)؟
Fe-3%Si هي مادة مغناطيسية لينة من الحديد والسيليكون تحتوي على حوالي 3% من السيليكون. في تقنية MIM، يتم تشكيل المادة كمادة تغذية من مسحوق ومادة رابطة، ثم تتم إزالة المادة الرابطة وتلبيدها لتشكيل مكون معدني كثيف. يسمح مسار MIM باستخدام المادة في الأجزاء المغناطيسية المدمجة ثلاثية الأبعاد، ولكن الاستجابة النهائية لا تزال تعتمد على الكثافة، والشوائب، والمعالجة الحرارية، والإجهاد المتبقي، والهندسة، وطريقة الاختبار المغناطيسي.
MIMA يحدد السبائك المغناطيسية كعائلة مواد MIM راسخة ويوجه المصممين إلى معيار MPIF 35 لمناقشات مواصفات المواد. تحدد هذه المراجع الإطار المادي؛ لا يزال approval المشروع يتطلب رسمًا، وظروف عملية، وخطة تحقق من الجزء النهائي المتفق عليها.
تشرح هذه الصورة مرحلة الحقن في مسار MIM. لا يتم تقديمها كدليل مصنع XTMIM موثق أو كصورة لمعدات مستخدمة لمشروع عميل مسمى Fe-3%Si.
للمراحل التصنيعية المتصلة، راجع مادة تغذية MIM, ، جنبًا إلى جنب مع اعتبارات إزالة المادة الرابطة والتلبيد المشروحة أدناه.
لماذا يُستخدم Fe-3%Si للمكونات المغناطيسية اللينة بتقنية MIM
تتم مراجعة Fe-3%Si للمكونات المغناطيسية اللينة بتقنية MIM لأن السيليكون في المواد المغناطيسية اللينة القائمة على الحديد يمكن أن يدعم سلوكًا كهربائيًا ومغناطيسيًا مفيدًا، بينما تسمح تقنية MIM بأشكال ثلاثية الأبعاد صغيرة ومعقدة يصعب تحقيقها من خلال التصفح المسطح، أو الختم، أو التشغيل الآلي المكثف. بالنسبة للتجميعات الكهرومغناطيسية المدمجة، يمكن أن يكون شكل المسار المغناطيسي بنفس أهمية اسم المادة.
مراجعة الخواص الكهربائية والمغناطيسية
غالبًا ما يتم النظر في المواد المغناطيسية اللينة من سبائك الحديد والسيليكون (Fe-Si) عندما تحتاج المقاومة الكهربائية والاستجابة المغناطيسية إلى مراجعة معًا.
هندسة ثلاثية الأبعاد مدمجة
يمكن لتقنية MIM دعم المكونات الصغيرة والمعقدة وشبه الصافية الشكل التي يصعب تصنيعها من صفائح مسطحة أو عن طريق التشغيل الآلي المكثف.
أداء حساس للعملية
يمكن أن تؤثر الكثافة، والشوائب، والمعالجة الحرارية، والإجهاد، وطريقة الفحص على السلوك المغناطيسي للجزء النهائي.
من الناحية العملية، قد يتم النظر في Fe-3%Si عندما يحتاج الجزء إلى اتجاه مادة مغناطيسية لينة مدمجة من سبائك الحديد والسيليكون (Fe-Si)، وهندسة مغناطيسية ثلاثية الأبعاد صغيرة، وإنتاج شبه صافي الشكل بدلاً من التشغيل الآلي المكثف، واستجابة قابلة للتكرار بعد التلبيد والمعالجة الحرارية، ومراجعة وظيفية للفجوة الهوائية، والمسار المغناطيسي، وحالة التجميع.
للحصول على منطق اختيار أوسع وبدائل خارج مسار Fe-Si، استخدم دليل اختيار مواد MIM.
أفضل التطبيقات المناسبة لمراجعة MIM لسبيكة Fe-3%Si
يجب مراجعة Fe-3%Si حيث يجمع الجزء بين الوظيفة المغناطيسية اللينة والهندسة المعقدة الصغيرة. أقوى المرشحين ليسوا نوى مغناطيسية كبيرة، بل مكونات مدمجة حيث ترتبط الهندسة، ومساحة التجميع، والتحكم في الفجوة الهوائية، والاستجابة المغناطيسية.
| اتجاه التطبيق | لماذا يمكن مراجعة Fe-3%Si | ما يجب تأكيده قبل تقديم طلب عرض الأسعار (RFQ) |
|---|---|---|
| قلوب الملفات اللولبية المدمجة | استجابة مغناطيسية لينة مع هندسة مدمجة | الفجوة الهوائية، دورة التشغيل، درجة الحرارة، وطريقة الاختبار المغناطيسي |
| المحركات الصغيرة | استجابة مغناطيسية مع أسطح متحركة أو متزاوجة | الخلوص، حالة السطح، الإجهاد المتبقي، ومناطق التآكل |
| مكونات مغناطيسية للمرحلات | سلوك تبديل قابل للتكرار | هدف القسرية، حالة المعالجة الحرارية وطريقة الفحص |
| قطع الأقطاب | توجيه التدفق المحلي في التجميعات الصغيرة | الكثافة، الهندسة، سمك الطلاء والميزات المتزايدة |
| المغانط وموجهات التدفق | مسار مغناطيسي ثلاثي الأبعاد معقد | المسار المغناطيسي، تفاوت التراص وحالة التجميع |
| أجزاء مغناطيسية متعلقة بالمستشعرات | استجابة مستقرة في حزم مدمجة | الهدف المغناطيسي، التشطيب السطحي، موضع التجميع وبيئة التشغيل |
السؤال الحقيقي للاختيار ليس “هل يمكن قولبة Fe-3%Si؟” بل “هل يمكن للجزء المقولب والملبد النهائي تلبية الوظيفة المغناطيسية في التجميع؟” تغيير هندسي صغير، سمك طلاء، إجهاد متبقي من التشغيل الآلي، أو فجوة هوائية غير محددة جيدًا يمكن أن يغير الأداء الفعلي. للحصول على أمثلة للأجزاء ومراجعة جانب التطبيق، قم بزيارة أجزاء MIM مغناطيسية لينة.
متى قد لا يكون Fe-3%Si هو المادة أو مسار العملية المناسب
يجب أن توضح صفحة مادة Fe-3%Si ذات المصداقية أين قد لا تكون هذه المادة أو مسار العملية مناسبين. يساعد هذا المهندسين على تجنب تغييرات الأدوات في المراحل المتأخرة ويساعد فرق المشتريات على تجنب طلبات عروض الأسعار غير المكتملة التي لا يمكن تقييمها بما يتجاوز الهندسة الأساسية.
| الموقف | لماذا قد لا تكون مادة Fe-3%Si مناسبة بتقنية MIM | اتجاه مراجعة أفضل |
|---|---|---|
| قلب المحرك الكبير أو قلب المحول | غالباً ما يكون الفولاذ الكهربائي الرقائقي هو المسار الراسخ للقلوب المسطحة الكبيرة. | مسار الرقائق أو الفولاذ الكهربائي |
| هندسة منتظمة بسيطة | قد لا تكون تكلفة أدوات MIM ومادة التغذية مبررة إذا كان يمكن ضغط الجزء أو ختمه أو تشكيله بكفاءة. | مراجعة الضغط أو الختم أو التشكيل بتقنية PM |
| النفاذية العالية جداً / الإكراه المنخفض جداً هو السائد | قد لا تكون مادة Fe-3%Si هي الاتجاه الأقوى للمادة لهذا الهدف. | مراجعة مادة Fe-50Ni |
| أداء مغناطيسي تشبع عالي هو السائد | قد يكون مجال الكوبالت والحديد أكثر ملاءمة. | مراجعة Fe-50Co |
| بيئة تشغيل أكالة | لا ينبغي معاملة Fe-3%Si كفولاذ مقاوم للصدأ. | مراجعة الطلاء، أو الفولاذ المقاوم للصدأ الفريتي، أو المواد البديلة |
| الوظيفة المغناطيسية غير محددة | لا يمكن لاسم المادة وحده تحديد معايير الأداء أو القبول. | توضيح طلب عرض الأسعار ومراجعة هندسية |
إذا كان الجزء عبارة عن شكل بسيط قابل للضغط أو مرشح مناسب لتكنولوجيا المساحيق المعدنية (PM) حساس التكلفة، قارن مدى ملاءمة العملية من خلال MIM مقابل تعدين المساحيق قبل اتخاذ قرارات الأدوات.
سيناريو هندسي تمثيلي: مادة محددة بدون وظيفة مغناطيسية
يوضح هذا السيناريو التمثيلي مشكلة مراجعة هندسية شائعة. لا يتم تقديمه كمشروع عميل مسمى أو نتيجة إنتاج XTMIM موثقة.
ما المشكلة التي حدثت: تم تحديد مكون مشغل مدمج على أنه Fe-3Si، ولكن الرسم لم يحدد الاستجابة المغناطيسية، أو فجوة الهواء، أو حالة المعالجة الحرارية، أو طريقة الفحص.
لماذا حدث ذلك: تعامل فريق التصميم مع اسم السبيكة كمتطلب كامل.
ما هو السبب الحقيقي للنظام: كان المورد قادرًا على تقديم عرض سعر للهندسة، لكنه لم يتمكن من التحقق مما إذا كان الجزء النهائي سيلبي استجابة التبديل الخاصة بالتجميع.
كيف تم تصحيحه: أضافت المراجعة الهندسية وظيفة المغناطيس، وفجوة الهواء، ودورة العمل، ودرجة حرارة التشغيل، وحالة السطح المتزاوج، وتوقعات الاختبار إلى حزمة طلب عرض الأسعار (RFQ).
كيفية منع التكرار: بالنسبة لأجزاء MIM المصنوعة من Fe-3%Si، يجب أن تحدد حزمة الرسم كلاً من اتجاه المادة ومتطلب المسار المغناطيسي الوظيفي قبل مراجعة القالب.
عوامل عملية MIM التي تؤثر على الأداء المغناطيسي لـ Fe-3%Si
يعتمد الأداء المغناطيسي لـ Fe-3%Si على التحكم في المسحوق والمادة الأولية (feedstock)، وإزالة المادة الرابطة، وكثافة التلبيد، والتحكم في الشوائب، وحالة الإجهاد، والمعالجة الحرارية، وطريقة اختبار الجزء النهائي. يجب ربط كل مرحلة بميزات المسار المغناطيسي المحددة في الرسم.
يلخص هذا الرسم البياني مسار عملية MIM لـ Fe-3%Si للمراجعة الهندسية. إنه توضيح تفسيري، وليس سجل إنتاج أو دليل على دفعة عميل مسماة.
اتساق المسحوق ومادة التغذية
تبدأ عملية MIM بمسحوق معدني ناعم ومادة رابطة. تؤثر كيمياء المسحوق، وتوزيع حجم الجسيمات، وشكل الجسيمات، ونظام المادة الرابطة على تدفق مادة التغذية، واتساق القولبة، وسلوك إزالة المادة الرابطة، واستجابة التلبيد. بالنسبة للأجزاء المغناطيسية اللينة Fe-3%Si، يمكن أن تؤدي مادة التغذية غير المتسقة إلى تباين في الأبعاد أو تباين في الكثافة أو عدم اتساق في الأداء بعد التلبيد.
هذا لا يعني أن كل مشروع يتطلب مادة تغذية جديدة. هذا يعني أنه يجب مراجعة مسار المادة قبل تثبيت التصميم. إذا كان الجزء يحتوي على مقاطع رقيقة، أو مسارات تدفق طويلة، أو ثقوب صغيرة، أو ميزات مسار مغناطيسي دقيقة، يصبح سلوك مادة التغذية جزءًا من مناقشة قابلية التصنيع.
نظافة إزالة المادة الرابطة
إزالة المادة الرابطة تزيل المادة الرابطة من الجزء الأخضر المقولب قبل التلبيد. بالنسبة لـ Fe-3%Si، يمكن أن تترك إزالة المادة الرابطة غير المكتملة أو ضعيفة التحكم كربونًا متبقيًا أو تخلق عيوبًا تؤثر لاحقًا على الكثافة أو حالة السطح أو الاستجابة المغناطيسية. الخطر ليس جماليًا فقط. يمكن أن يبدو الجزء مقبولاً ولكنه لا يزال يظهر أداءً غير متسق إذا لم يتم التحكم في مسار إزالة المادة الرابطة والتلبيد.
لخلفية العملية، انظر إزالة المادة الرابطة في MIM.
كثافة التلبيد والمسامية المتبقية
كثافة التلبيد هي واحدة من أهم عناصر المراجعة لأجزاء MIM المغناطيسية اللينة. يمكن أن تؤدي المسامية المتبقية إلى تعطيل الاستمرارية المغناطيسية والتأثير على الاستقرار الميكانيكي. يمكن لـ MIM إنتاج مكونات صغيرة عالية الكثافة، ولكن الكثافة النهائية تعتمد على مادة التغذية، وإزالة المادة الرابطة، ودورة التلبيد، وهندسة الجزء، والتحكم في الفرن.
توضح هذه الصورة معدات التلبيد الفراغي ذات الصلة بمناقشة عملية MIM. لا يتم تقديمها كدليل مصنع XTMIM موثق أو كسجل فرن لمشروع Fe-3%Si مسمى.
للمراجعة عند طلب عرض سعر (RFQ)، يجب على المستخدم تحديد ما إذا كان هدف الأداء المغناطيسي ينطبق على عينة مادة، أو جزء عينة، أو المكون المجمع النهائي. هذه ليست دائمًا مكافئة. للحصول على تفاصيل إضافية حول العملية، راجع تلبيد MIM.
التحكم في الكربون والأكسجين والنيتروجين
الكربون والأكسجين والنيتروجين ليست تفاصيل ثانوية في أعمال MIM المغناطيسية اللينة. يمكن أن تؤثر على البنية المجهرية والسلوك المغناطيسي واتساق الدفعة إلى الدفعة. قد لا يكون الرسم الذي يذكر فقط “Fe-3Si” كافيًا إذا كان التطبيق حساسًا للإكراه المغناطيسي (coercivity) أو النفاذية (permeability) أو استقرار الاستجابة.
من منظور جودة المورد، من الأفضل تحديد منطق الفحص المطلوب مبكرًا بدلاً من اكتشاف أن الاستجابة المغناطيسية غير متسقة بعد أخذ العينات.
المعالجة الحرارية أو التلدين المغناطيسي
قد تكون المعالجة الحرارية، أو تخفيف الإجهاد، أو التلدين المغناطيسي مطلوبة اعتمادًا على الوظيفة. تعتمد الحاجة إلى المعالجة الحرارية على مسار السبيكة، وظروف التلبيد، وهندسة الجزء، والمتطلب المغناطيسي النهائي. لا ينبغي إضافتها بشكل عشوائي كخطوة تشطيب عامة.
الخطأ الشائع هو التحقق فقط من المظهر البعدي بعد التلبيد ثم التعامل مع المعالجة الحرارية كعملية تشطيب ثانوية. بالنسبة للأجزاء المغناطيسية اللينة، قد تكون المعالجة الحرارية جزءًا من خطة الأداء الوظيفي.
التشغيل الآلي، التجليخ، والإجهاد المتبقي
قد يكون التشغيل الآلي الثانوي، أو التجليخ، أو التلميع، أو القياس مطلوبًا للأسطح الحرجة. ومع ذلك، يمكن لهذه العمليات أن تُدخل إجهادًا متبقيًا بالقرب من المسار المغناطيسي أو فجوة الهواء. بالنسبة لبعض أجزاء Fe-3%Si، فإن السطح الأكثر أهمية ليس السطح الأكثر وضوحًا؛ إنه السطح الوظيفي المتزاوج أو منطقة التحكم في الفجوة المغناطيسية.
إذا كان التشغيل الآلي مطلوبًا، فيجب أن يحدد الرسم الأبعاد الحرجة والأسطح الوظيفية ومتطلبات الفحص. يمكن للمورد بعد ذلك مراجعة ما إذا كان يجب تشكيل الميزة أو تشغيلها آليًا أو طحنها أو التحكم فيها من خلال مسار عملية مدمج. لمراجعة مستوى الرسم، انظر DFM لتقنية MIM و تفاوتات MIM.
اختبار الجزء النهائي مقابل اختبار العينة
تعتبر بيانات العينة مفيدة لمناقشة المواد، ولكنها قد لا تمثل الجزء النهائي. يتكون مكون MIM حقيقي من Fe-3%Si من هندسة، وحالة سطح، وتباين في الكثافة المحلية، وتاريخ المعالجة الحرارية، وسمك الطلاء، وقيود التجميع. بالنسبة للتطبيقات المغناطيسية اللينة الحرجة، يجب أن يتفق العميل والمورد على ما إذا كان الاختبار يتم على عينات المواد، أو أجزاء العينة، أو التجميعات النهائية.
سيناريو هندسي تمثيلي: الأبعاد اجتازت الفحص ولكن الاستجابة الوظيفية اختلفت
يوضح هذا السيناريو التمثيلي مشكلة مراجعة هندسية شائعة. لا يتم تقديمه كمشروع عميل مسمى أو نتيجة إنتاج XTMIM موثقة.
ما المشكلة التي حدثت: اجتازت أجزاء MIM النموذجية من Fe-3%Si الفحص البعدي الأساسي، ولكن الجهاز الكهرومغناطيسي المجمع أظهر استجابة غير متسقة.
لماذا حدث ذلك: ركز طلب عرض الأسعار (RFQ) على الأبعاد الخارجية واسم المادة، بينما لم يتم تحديد فجوة الهواء المغناطيسية الحرجة، وحالة السطح المتزاوج، وحالة المعالجة الحرارية بوضوح.
ما هو السبب الحقيقي للنظام: اعتمدت وظيفة الجزء النهائي على مزيج من الهندسة، وحالة السطح المحلية، والكثافة، وحالة الإجهاد. لم يحدد الرسم الميزات التي تتحكم في المسار المغناطيسي.
كيف تم تصحيحه: فصلت مراجعة المشروع الأبعاد العامة عن أبعاد الوظيفة المغناطيسية. تمت إضافة فجوة الهواء الحرجة، والسطح المتزاوج، ومتطلبات المعالجة الحرارية، وخطة الاختبار الوظيفي قبل جولة العينات التالية.
كيفية منع التكرار: بالنسبة لمكونات MIM المغناطيسية اللينة من Fe-3%Si، يجب أن تحدد الرسومات ميزات المسار المغناطيسي ومتطلبات الفحص قبل الموافقة على القالب.
Fe-3%Si مقابل Fe-50Ni مقابل Fe-50Co: فحص سريع لاتجاه المواد
هذا القسم هو مجرد فحص سريع لاتجاه المواد. يجب التعامل مع مقارنة كاملة على مواد MIM المغناطيسية اللينة الصفحة الرئيسية، حيث تتم مقارنة Fe-3Si و Fe-50Ni و Fe-50Co كعائلة مواد واحدة قبل اختيار مسار درجة محدد.
| اتجاه المادة | أفضل اتجاه للمراجعة | سبب نموذجي للاختيار |
|---|---|---|
| Fe-3%Si | اتجاه المواد المغناطيسية اللينة الحديدية (Fe-Si) | مراجعة المقاومة الكهربائية والخسائر في الأجزاء المدمجة |
| Fe-50Ni | اتجاه النفاذية العالية / الإكراه المنخفض | أجزاء ذات استجابة مغناطيسية حساسة أو متعلقة بالمستشعرات |
| Fe-50Co | اتجاه التشبع العالي | مكونات كهرومغناطيسية مدمجة ذات تدفق عالٍ |
| اتجاه الفولاذ المقاوم للصدأ الفريتي | مراجعة الاستجابة المغناطيسية بالإضافة إلى مقاومة التآكل | عندما تكون مقاومة التآكل أو متطلبات المواد المقاومة للصدأ مهمة |
لا ينبغي اختيار مادة Fe-3%Si فقط لأنها تظهر في قائمة المواد المغناطيسية اللينة. إذا كان الجزء يتطلب نفاذية عالية جدًا أو إكراهًا منخفضًا جدًا، فقد يلزم مراجعة مادة Fe-50Ni. إذا كان المتطلب الرئيسي هو أداء مغناطيسي تشبعي عالٍ في مساحة مدمجة، فقد تكون مادة Fe-50Co أكثر ملاءمة. إذا كانت بيئة التشغيل تتضمن التعرض للتآكل، فقد يحتاج المشروع إلى مراجعة الطلاء، أو مراجعة الفولاذ المقاوم للصدأ الفريتي، أو استراتيجية مواد مختلفة.
معلومات التصميم وطلب عرض الأسعار المطلوبة لمراجعة Fe-3%Si بتقنية MIM
بالنسبة لأجزاء MIM المصنوعة من Fe-3%Si، يجب أن يتضمن طلب عرض سعر كامل (RFQ) أكثر من مجرد هندسة الرسم. غالباً ما تكون الوظيفة المغناطيسية وطريقة الفحص بنفس أهمية تحديد السبيكة. عندما تكون هذه التفاصيل مفقودة، قد يتمكن المورد من تقدير تكلفة القالب والجزء، ولكنه لا يستطيع تأكيد ما إذا كان الجزء النهائي يمكن أن يلبي وظيفة مستوى التجميع.
| معلومات طلب عرض السعر (RFQ) | لماذا تحتاجه XTMIM |
|---|---|
| الرسم ثنائي الأبعاد | يحدد الأبعاد، والتفاوتات، واستراتيجية المرجع (datum strategy)، والميزات الهامة. |
| ملف CAD ثلاثي الأبعاد | يدعم قابلية التصنيع، والانكماش، ومسار التدفق، ومراجعة الهندسة. |
| المادة المستهدفة | يؤكد اتجاه مادة Fe-3%Si أو مادة مغناطيسية لينة بديلة. |
| وظيفة مغناطيسية | يشرح ما يجب أن يقوم به الجزء في التجميع. |
| فجوة الهواء والمسار المغناطيسي | يساعد في مراجعة الهندسة الوظيفية، وليس فقط الحجم الخارجي. |
| هدف النفاذية / القسرية / التشبع إذا كان متاحاً | يدعم مناقشة المواد والاختبار. |
| دورة التشغيل وتردد التشغيل | يساعد في تقييم توقعات الأداء الحراري والمغناطيسي. |
| درجة حرارة التشغيل | يؤثر على مناقشة المواد، والمعالجة الحرارية، والطلاء. |
| تشطيب السطح أو الطلاء | قد يؤثر على فجوة الهواء، وسلوك التآكل، وملاءمة التجميع. |
| الأبعاد الحرجة | يحدد أين تكمن أهمية التحكم في التفاوتات. |
| الكمية السنوية | يساعد في مراجعة أدوات التصنيع، ومسار العملية، وملاءمة الإنتاج. |
| مسار التصنيع الحالي | يساعد في مقارنة تقنية MIM مع بدائل التشغيل الآلي، أو التشكيل بالمسحوق، أو الختم، أو التجميع. |
| طريقة الاختبار المطلوبة | يوضح ما إذا كان يلزم اختبار عينة المادة، أو جزء العينة، أو الجزء النهائي. |
سيناريو هندسي تمثيلي: عرض السعر تضمن اسم المادة فقط
يوضح هذا السيناريو التمثيلي مشكلة مراجعة هندسية شائعة. لا يتم تقديمه كمشروع عميل مسمى أو نتيجة إنتاج XTMIM موثقة.
ما المشكلة التي حدثت: طلب فريق المشتريات عرض سعر لجزء من مادة Fe-3%Si ولكنهم قدموا فقط رسمًا بصيغة PDF وحجم الإنتاج السنوي.
لماذا حدث ذلك: تعامل طلب عرض السعر مع الجزء كمكون معدني عادي بدلاً من مكون ذي وظيفة مغناطيسية.
ما هو السبب الحقيقي للنظام: كان على المورد معرفة الوظيفة المغناطيسية، والفجوة الهوائية، وظروف التشغيل، وتوقعات المعالجة الحرارية، وطريقة الاختبار قبل تأكيد ملاءمة المادة.
كيف تم تصحيحه: تم تحديث حزمة طلب عرض الأسعار (RFQ) لتشمل رسومات CAD ثلاثية الأبعاد، والوظيفة المغناطيسية، والفجوة الهوائية الحرجة، وظروف التشغيل، والتشطيب السطحي، والحجم السنوي، ومتطلبات الاختبار.
كيفية منع التكرار: بالنسبة لمشاريع MIM لمادة Fe-3%Si، قم بتضمين معلومات مغناطيسية وظيفية مع الهندسة وبيانات الشراء من طلب عرض الأسعار الأول.
اعتبارات الجودة والفحص لأجزاء MIM من مادة Fe-3%Si
يجب أن تغطي مراجعة الجودة لمادة Fe-3%Si كلاً من مراقبة جودة MIM التقليدية والتحقق من الوظيفة المغناطيسية. فحص الأبعاد وحده لا يكفي عندما يتحكم الجزء في الاستجابة المغناطيسية في التجميع. يجب أن تحدد خطة القبول أي الفحوصات للأبعاد، وأيها لحالة المادة، وأيها للأداء المغناطيسي الوظيفي.
توضح هذه الصورة الفحص البعدي لأجزاء MIM الصغيرة. لا يتم تقديمها كسجل فحص معتمد، أو جزء عميل مسمى، أو دليل على أن المكون المصور هو Fe-3%Si.
| عنصر الفحص | ما يساعد على تأكيده |
|---|---|
| مراجعة التركيب الكيميائي | يؤكد اتجاه مادة Fe-Si المقصود. |
| الكثافة الملبدة | يدعم مراجعة الاتساق الميكانيكي والمغناطيسي. |
| الفحص البعدي | يؤكد الملاءمة، والفجوة الهوائية، والميزات المتعلقة بالتجميع. |
| حالة السطح | يساعد في تقييم الأسطح المتزايدة، ومناطق الطلاء، والتحكم في الفجوة المغناطيسية. |
| حالة المعالجة الحرارية | يؤكد ما إذا كانت حالة ما بعد التلبيد المقصودة قد تم تطبيقها. |
| اختبار الخصائص المغناطيسية | يدعم تقييم المواد الوظيفية عند الحاجة. |
| اتساق الدفعة مقابل الدفعة | يساعد على تقليل التباين في الإنتاج. |
| اختبار الجزء النهائي أو التجميع | يؤكد ما إذا كان المكون الحقيقي يلبي التوقعات الوظيفية. |
بالنسبة لمهندسي جودة الموردين، فإن المفتاح هو تحديد منطق القبول قبل الإنتاج. إذا كان الرسم يحدد الأبعاد فقط، فقد يقوم المورد بفحص الجزء كمكون معدني دقيق. إذا كان التطبيق يعتمد على الاستجابة المغناطيسية، فيجب أن تحدد حزمة طلب عرض الأسعار (RFQ) والرسم المتطلبات المغناطيسية ذات الصلة للقبول أو على الأقل هدف المراجعة الوظيفية.
ملاحظة المعايير والمراجع الفنية
معيار MPIF 35-MIM: ذو صلة لأنه يغطي المواد الشائعة المستخدمة في القولبة بالحقن المعدني (MIM) ويوفر ملاحظات توضيحية وتعريفات لمناقشات مواصفات مواد MIM. تدعم معايير مواد MPIF التواصل بشأن المواد، لكنها لا تحل محل التحقق على مستوى المشروع. المرجع: معايير MPIF.
نطاق مواد MIMA: ذو صلة لأن MIMA تحدد السبائك المغناطيسية ضمن عائلات المواد المستخدمة في MIM وتوجه المهندسين إلى معيار MPIF 35 لمناقشات مواصفات المواد. المرجع: نطاق مواد MIMA.
ASTM B883: ذو صلة لأنه يغطي المواد المعدنية الحديدية المصنعة بالقولبة بالحقن المعدني (MIM) المصنوعة من خلال خلط المسحوق والمادة الرابطة، والقولبة بالحقن، وإزالة المادة الرابطة والتلبيد، مع أو بدون معالجة حرارية لاحقة. يمكن أن يدعم مناقشة مواصفات المواد لمشاريع MIM الحديدية، ولكن يجب تأكيد الإصدار المعمول به وتعيين المادة لكل متطلبات العميل. المرجع: ASTM B883.
ISO 22068: ذو صلة لأنه يحدد المتطلبات التركيب الكيميائي والخصائص الميكانيكية / الفيزيائية للمواد المصنعة بالقولبة بالحقن المعدني الملبدة. يجب التحقق من التطبيق المحدد لمشروع Fe-3%Si مقابل مواصفات العميل قبل الإنتاج. المرجع: ISO 22068.
يجب أن توجه المعايير وصحائف البيانات مناقشة المواد، ولكن لا ينبغي أن تحل محل المراجعة الخاصة بالمشروع. بالنسبة لأجزاء MIM المصنوعة من Fe-3%Si، يجب تأكيد المتطلب النهائي من خلال الرسومات، ومواصفات المواد، وحالة المعالجة الحرارية، والوظيفة المغناطيسية، وطريقة الفحص، وقدرة عملية المورد.
أسئلة شائعة: مادة MIM المغناطيسية اللينة Fe-3%Si
هل يعتبر Fe-3%Si مطابقًا لـ Fe3Si؟
ليس بالضبط بلغة التصنيع العملية. تستخدم هذه الصفحة Fe-3%Si لوصف اتجاه مادة MIM مغناطيسية حديدية لينة تحتوي على حوالي 31% سيليكون. قد يظهر مصطلح Fe3Si في سياقات أكاديمية أو أبحاث الأغشية الرقيقة، لذا فإن Fe-3%Si أوضح لمواصفات مواد MIM ومناقشات طلبات عروض الأسعار (RFQ).
ما هو التركيب النموذجي لـ MIM-Fe-3%Si؟
يُفهم بشكل عام أن مادة MIM-Fe-3%Si هي مادة مغناطيسية لينة ذات اتجاه حديد-سيليكون مع الحديد كعنصر متبقي وحوالي 31% سيليكون. يجب تأكيد الحدود الكيميائية الدقيقة من معيار العميل المطبق، أو ورقة بيانات المواد، أو مواصفات المورد قبل استخدامها في رسم إنتاجي.
ما هو MIM-Fe3Si-55؟
يُعد MIM-Fe3Si-55 تنسيق تسمية قياسي أو نمط ورقة بيانات قد يظهر في جداول مرجع مواد MIM. لا ينبغي اعتباره مطابقًا تلقائيًا لكل طلب Fe-3%Si حتى يتم تأكيد إصدار المعيار المطبق وجدول الخصائص وحالة المعالجة الحرارية وطريقة الفحص.
هل خصائص مغناطيسية Fe-3%Si المنشورة مضمونة للأجزاء الإنتاجية؟
لا يمكن للخصائص المنشورة دعم مناقشة المواد، لكنها لا تمثل ضمانات تلقائية لكل جزء إنتاجي. يعتمد الأداء المغناطيسي على مسار المادة الخام، وإزالة المادة الرابطة، والتلبيد، والكثافة، والشوائب، والمعالجة الحرارية، وهندسة الجزء، والفجوة الهوائية، وحالة السطح، وطريقة الاختبار المتفق عليها.
متى يجب مراجعة سبيكة Fe-3%Si بدلاً من سبيكة Fe-50Ni؟
يجب مراجعة مادة Fe-3%Si عندما يتطلب المشروع توجهاً نحو المواد المغناطيسية اللينة من نوع Fe-Si، وهندسة مدمجة، واعتبارات محتملة تتعلق بالخسائر أو المقاومة النوعية. يجب مراجعة مادة Fe-50Ni عندما تكون النفاذية العالية أو الإكراهية المنخفضة جداً هي المتطلب السائد.
هل يمكن لـ Fe-3%Si MIM أن يحل محل الفولاذ السيليكوني الرقائقي؟
عادةً لا يُستخدم كبديل مباشر لقلوب المحركات الرقائقية الكبيرة أو قلوب المحولات. مادة Fe-3%Si المصنعة بتقنية MIM (القولبة بالحقن المعدني) تكون أكثر ملاءمة للمكونات المغناطيسية اللينة الصغيرة والمعقدة ثلاثية الأبعاد، حيث لا تكون الرقائق أو الختم أو التشغيل الآلي خيارًا مناسبًا.
ما الذي يؤثر على الأداء المغناطيسي لـ Fe-3%Si في القولبة بالحقن المعدني (MIM)؟
تشمل العوامل الهامة كيمياء المسحوق، واتساق مادة التغذية (feedstock)، ونظافة عملية إزالة المادة الرابطة (debinding)، وكثافة الجزء الملبّد (sintered density)، والمسامية المتبقية، والتحكم في الكربون/الأكسجين/النيتروجين، والمعالجة الحرارية، والإجهاد المتبقي، وحالة السطح، والفجوة الهوائية، وطريقة الاختبار.
هل يمكن لـ XTMIM تقديم عرض أسعار لأجزاء Fe-3%Si بناءً على الرسم الهندسي فقط؟
يمكن أن يدعم الرسم المراجعة الأولية، ولكن أجزاء MIM المغناطيسية اللينة من نوع Fe-3%Si تتطلب عادةً مزيدًا من المعلومات. يجب أن يتضمن طلب عرض الأسعار (RFQ) ملف CAD ثلاثي الأبعاد، والوظيفة المغناطيسية، والفجوة الهوائية، وظروف التشغيل، وتوقعات المعالجة الحرارية، والتشطيب السطحي، والحجم السنوي، ومتطلبات الفحص.
هل سبيكة Fe-3%Si مقاومة للتآكل؟
لا ينبغي التعامل مع مادة Fe-3%Si كمادة من الفولاذ المقاوم للصدأ. إذا كان الجزء سيعمل في بيئة أكالة، فيجب مراجعة خيارات الطلاء، أو استخدام مواد الفولاذ المقاوم للصدأ الفريتي، أو اتجاهات مواد أخرى.
هل يجب اختبار الخصائص المغناطيسية على عينة اختبار أم الجزء النهائي؟
تعتبر بيانات القسيمة مفيدة لمناقشة المواد، ولكن سلوك الجزء النهائي قد يختلف لأن الهندسة، والفجوة الهوائية، وحالة السطح، والكثافة، والمعالجة الحرارية، وظروف التجميع يمكن أن تؤثر على الاستجابة الفعلية. بالنسبة للتطبيقات الحرجة، يجب الاتفاق على طريقة الاختبار قبل الإنتاج.
مراجعة مدى ملاءمة مادة MIM Fe-3%Si قبل التصنيع بالقالب
إذا كان مشروعك يتضمن نوى الملفات اللولبية المدمجة، أو المحركات، أو القطع القطبية، أو مكونات المرحلات، أو موجهات التدفق، أو غيرها من الأجزاء الكهرومغناطيسية الصغيرة، يمكن لـ XTMIM مراجعة ما إذا كانت Fe-3%Si اتجاهًا مناسبًا لمواد MIM.
يرجى إرسال الرسم ثنائي الأبعاد، وملف CAD ثلاثي الأبعاد، والمادة المستهدفة أو المادة الحالية، والوظيفة المغناطيسية، وفجوة الهواء الحرجة أو المسار المغناطيسي، وهدف الخاصية المغناطيسية المطلوبة إن وجد، ودرجة حرارة التشغيل، ودورة العمل، والتشطيب السطحي، والأبعاد الحرجة، وطريقة الفحص، والحجم السنوي المقدر، وعملية التصنيع الحالية.
يمكن لمراجعة XTMIM الهندسية المساعدة في التحقق من ملاءمة المواد، وقابلية التصنيع بتقنية MIM، ومخاطر الأدوات، والتشوه المرتبط بالتلبيد، واستراتيجية التفاوتات، واحتياجات العمليات الثانوية، ومتطلبات الفحص قبل التخطيط للأدوات أو الإنتاج.
ملاحظة المراجعة الهندسية
تمت المراجعة بواسطة فريق الهندسة في XTMIM
تم إعداد هذه الصفحة للمهندسين وفرق المشتريات ومديري المشاريع الذين يقومون بتقييم مواد MIM المغناطيسية اللينة Fe-3%Si للمكونات الكهرومغناطيسية المدمجة. تركز المراجعة على اختيار المواد، وملاءمة عملية MIM، واعتبارات المواد الخام والتلبيد، ومخاطر الوظائف المغناطيسية، ومراجعة DFM، ومخاطر الأدوات، والتحكم في التفاوتات، والمعالجة الحرارية، ومتطلبات الفحص، وجدوى الإنتاج.
لا يحل المقال محل مراجعة الرسومات الخاصة بالمشروع. تعتمد ملاءمة المواد النهائية على هندسة الجزء، والوظيفة المغناطيسية، وفجوة الهواء، وظروف التطبيق، ومتطلبات المعالجة الحرارية، وطريقة الفحص، والحجم السنوي، وقدرة عملية المورد.
