O que é uma Peça Verde na Moldagem por Injeção de Metal?

Onde a Peça Verde Aparece no Processo MIM?

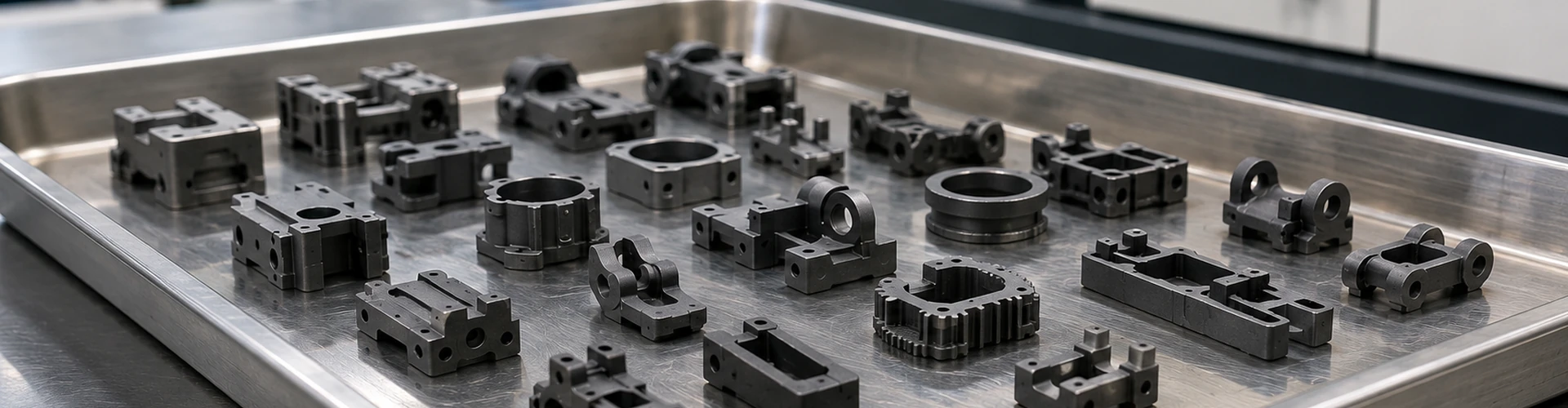

Uma peça MIM verde aparece imediatamente após moldagem por injeção MIM e antes da remoção do ligante. O feedstock é injetado no molde, resfriado e ejetado. Neste ponto, a peça tem sua geometria moldada, mas o ligante ainda não foi removido e as partículas metálicas ainda não foram sinterizadas em uma estrutura densa.

Do ponto de vista da revisão do processo, esta posição na processo de moldagem por injeção de metal cadeia é importante. Se a peça racha durante a ejeção, deforma durante o carregamento da bandeja ou é danificada durante a remoção do canal de injeção, as etapas posteriores do processo podem revelar ou amplificar o problema. A remoção do ligante e a sinterização são estágios de transformação, não estágios de reparo geral.

Esta visualização do estágio do processo ajuda a distinguir feedstock, peça verde, peça marrom e peça sinterizada sem transformar esta página em um guia completo do processo MIM.

Do que é feita uma peça verde MIM?

Uma peça MIM verde é feita de pó metálico fino mantido unido por um sistema ligante. O pó metálico fornece a futura estrutura metálica, enquanto o ligante permite que o feedstock flua durante a moldagem por injeção e suporta temporariamente a forma moldada após a ejeção.

Um erro comum é julgar a peça verde como se já fosse um componente metálico normal. Isso é importante durante a revisão de projeto porque paredes finas, cantos internos agudos, pinos delicados, micro características e seções longas sem suporte devem sobrevicar ao estado intermediário fraco antes de atingirem a sinterização final. Se uma geometria for difícil de ejetar, rebarbar, transferir ou suportar como peça verde, o componente final pode carregar esse risco para as etapas posteriores.

Uma Peça Verde MIM é Igual a um Compactado Verde PM?

Não. Uma peça verde MIM e um compactado verde PM são ambas condições baseadas em pó não sinterizado, mas são formadas por processos diferentes. Uma peça verde MIM é moldada por injeção a partir de feedstock de pó metálico e ligante, o que a torna adequada para geometrias pequenas, complexas e de forma próxima à final (near-net-shape). Um compactado verde PM é geralmente feito pela prensagem de pó metálico em uma matriz, de modo que sua geometria está mais ligada à direção de compactação, design do punção e formas relativamente regulares 2.5D. Essa distinção é importante porque o risco da peça verde MIM é geralmente revisado em torno da moldagem por injeção, remoção do ligante, manuseio, retração e suporte de sinterização, em vez de força de compactação do pó ou reprensagem.

Peça Verde vs Peça Marrom vs Peça Sinterizada

Peça verde, peça marrom e peça sinterizada não são três nomes para a mesma condição. São três estados diferentes no processo MIM. A distinção é importante porque cada estado tem diferentes significados de resistência, estabilidade dimensional, risco de manuseio e inspeção.

Peças MIM com aparência semelhante podem ter resistência, estabilidade dimensional e significado de qualidade muito diferentes, dependendo se foram moldadas, desaglutinadas ou sinterizadas.

Do ponto de vista da revisão de projeto, o estágio da peça 'green' (bruta) é onde a forma é confirmada, mas não onde o desempenho final é confirmado. O estágio da peça 'brown' (desligada) é frequentemente mais frágil porque muito do ligante foi removido. A peça sinterizada é a condição que pode ser avaliada em relação aos requisitos finais do desenho, expectativas de material e critérios de inspeção.

Para uma comparação mais aprofundada desses três estados, veja peças MIM 'green', 'brown' e sinterizadas.

Por que a Peça 'Green' é Maior que a Peça MIM Final?

A peça 'green' é normalmente maior que a peça sinterizada final porque a remoção do ligante e a densificação na sinterização causam retração dimensional. Isso não é um erro de ferramental; faz parte do processo MIM. A cavidade do molde deve ser projetada com compensação de retração para que a peça sinterizada final possa se aproximar das dimensões requeridas no desenho.

Na produção, o comportamento da retração depende do sistema de material, carregamento de pó, sistema ligante, espessura da parede, geometria da peça, suporte de sinterização e compensação do ferramental. O resultado exato deve ser confirmado através de revisão de ferramental específica do projeto, moldagem de teste, remoção do ligante, sinterização e inspeção dimensional. Não deve ser assumido apenas por uma porcentagem genérica de retração.

Se o seu projeto inclui dimensões finais rigorosas ou características sensíveis à distorção, a Processo de sinterização MIM deve ser revisada em conjunto com a compensação do molde e os requisitos de inspeção.

Por que o Manuseio da Peça Verde é Importante Antes da Remoção do Ligante

O manuseio da peça verde é um dos pontos de risco mais subestimados na produção MIM. Uma peça verde pode parecer completa, mas ainda é uma estrutura de pó-ligante com resistência limitada ao manuseio. Ejeção, remoção de canal, rebarbação, carregamento em bandeja, transferência, armazenamento e inspeção podem introduzir danos antes do início da remoção do ligante.

Pequenos danos de manuseio podem se tornar mais visíveis durante a remoção do ligante ou ser amplificados durante a retração na sinterização.

Isso é importante porque pequenos defeitos criados nesta fase podem se tornar mais visíveis posteriormente. A Processo de remoção do ligante MIM pode expor áreas fracas. A retração na sinterização pode amplificar a distorção. A inspeção final pode identificar um problema dimensional ou de superfície que, na verdade, começou durante o manuseio da peça verde.

Defeitos Comuns em Peças Verdes Que Engenheiros Devem Observar

A inspeção da peça verde não deve se limitar a “a peça parece completa?”. A melhor pergunta é se a peça moldada pode passar com segurança pela remoção do ligante e sinterização sem transferir defeitos para o componente final.

Na prática, nem toda marca na fase verde resultará em rejeição final. No entanto, os engenheiros devem tratar trincas, preenchimento incompleto, danos no ponto de injeção, deformação e contaminação como sinais do processo, pois esses problemas podem não ser corrigidos economicamente após a sinterização.

Lista de Verificação de Inspeção na Fase Verde

Como a Qualidade da Peça 'Green' Afeta a Remoção do Ligante, Sinterização e Inspeção Final

A qualidade da peça 'green' afeta todo o processo subsequente. A remoção do ligante elimina o material aglutinante, mas não reconstrói a geometria danificada. A sinterização densifica a estrutura metálica, mas não corrige automaticamente suporte inadequado, geometria irregular ou defeitos de moldagem. a inspeção final MIM pode revelar apenas o resultado de um problema que começou muito antes.

A lição prática é simples: a revisão da peça 'green' faz parte do controle de processo, não apenas da triagem visual. Para peças MIM complexas, a revisão antecipada do risco no estágio 'green' pode reduzir sucata, retrabalho e ciclos de correção de ferramental em estágios posteriores.

O Que Designers Devem Verificar Antes do Ferramental

Para engenheiros de projeto, a fase de peça verde deve ser considerada antes que o ferramental seja finalizado. A peça não deve apenas ser moldável; ela também deve ser ejetável, manuseável, passível de remoção de ligante, sinterizável e inspecionável. Antes do ferramental, a questão chave é se a geometria pode passar pela janela completa do processo sem criar defeitos evitáveis em estágio avançado. Para regras de geometria mais amplas, revise a revisão de projeto de peça MIM orientação antes de finalizar a direção do ferramental.

Esta revisão conecta a discussão técnica à próxima etapa do usuário: enviar desenhos, arquivos CAD, requisitos de material, requisitos de tolerância e histórico da aplicação para revisão de manufaturabilidade.

Se o seu desenho incluir esses recursos, você pode enviar um desenho para revisão do processo MIM antes da fabricação do molde. O objetivo é identificar o risco de manuseio da peça 'green', o risco de transição na remoção do ligante, o risco de retração na sinterização e preocupações de inspeção antes que as decisões de ferramental sejam finalizadas.

Quando Discutir Riscos da Peça 'Green' com um Fornecedor MIM?

Você deve discutir os riscos da peça verde com um fornecedor MIM antes do ferramental quando a peça tiver características que podem ser difíceis de moldar, ejetar, suportar ou manusear. Isso é especialmente importante quando o projeto está migrando de usinagem CNC, fundição, fundição sob pressão ou estampagem para MIM, pois os estágios intermediários verde e marrom introduzem riscos que não existem da mesma forma nesses processos.

Para equipes de sourcing ou de projeto, o Guia de preparação de RFQ MIM pode ajudar a organizar as informações necessárias antes de solicitar uma cotação. Se o projeto estiver pronto para revisão técnica, você pode solicitar um orçamento ou contatar a equipe de engenharia da XTMIM.
