MIM-Materialvergleich
Kovar-Legierungen im Vergleich zu Invar-Legierungen für MIM-Komponenten
Kovar und Invar sind beides Legierungen mit kontrollierter Ausdehnung, werden aber in Projekten für den Metallpulverspritzguss aus unterschiedlichen technischen Gründen ausgewählt. Diese Seite hilft Ingenieuren und Einkaufsteams zu vergleichen, wann Kovar für passende Ausdehnungsbaugruppen relevanter ist, wann Invar für dimensionsstabile Bauteile mit geringer Ausdehnung relevanter ist und was vor der Angebotserstellung für ein kleines, komplexes MIM-Teil geprüft werden muss.
Kurze Antwort: Wählen Sie Kovar, wenn das Projekt ein kontrolliertes Ausdehnungsverhalten für Baugruppen mit Glas-, Keramik- oder Gehäusebezug erfordert. Wählen Sie Invar, wenn die Hauptanforderung eine geringe Wärmeausdehnung und Dimensionsstabilität bei Temperaturänderungen ist.
- Kovar-Anwendungsbereich: Anpassung der Ausdehnung für spezifische Gegenmaterialien oder Gehäusebaugruppen.
- Invar-Anwendungsbereich: Dimensionsstabilität mit geringer Ausdehnung für Präzisionsrahmen, Abstandshalter, Träger oder ausrichtungsbezogene Teile.
- MIM-Prüfung: Geometrie, Wandstärke, Schwindung, Verzug, Nachbearbeitungen und Prüfpunkte müssen vor der Werkzeugerstellung noch geprüft werden.
Kernaussage: Kovar und Invar sollten anhand der Baugruppenfunktion, des thermischen Verhaltens, der Geometrie und der MIM-Herstellbarkeit verglichen werden und nicht allein anhand des Materialnamens.
Schnelle Antwort: Kovar vs. Invar in MIM-Projekten
Aus Sicht der Konstruktionsprüfung, Kovar-Legierungen für MIM werden in der Regel berücksichtigt, wenn das Projekt ein kontrolliertes Ausdehnungsverhalten für Glas-, Keramik- oder paketbezogene Baugruppen erfordert. Invar-Legierungen für MIM werden in der Regel berücksichtigt, wenn die Hauptanforderung eine geringe Wärmeausdehnung und Dimensionsstabilität bei Temperaturänderungen ist. Sie sollten nicht als austauschbare Legierungsoptionen betrachtet werden.
Diese Logik zur Materialauswahl wird durch Lieferantendokumente unterstützt: Carpenter Technology beschreibt Kovar als eine Eisen-Nickel-Kobalt-Legierung mit geringer Ausdehnung für Glas- und Keramikversiegelungen, während seine Invar 36 Materialinformationen eine Nickel-Eisen-Legierung beschreiben, die dort eingesetzt wird, wo Dimensionsänderungen aufgrund von Temperaturschwankungen minimiert werden müssen. Informationen zu Carpenter Technology Kovar prüfen und Informationen zu Carpenter Technology Invar 36.
Beim Metallpulverspritzguss (MIM) hängt die endgültige Materialauswahl auch von der Teilegröße, Wandstärke, kritischen Toleranzen, dem Sinterverhalten, Sekundärbearbeitungen und den Validierungsanforderungen der Baugruppe ab. Ein häufiger Fehler ist, die Legierung nur anhand eines allgemeinen Materialnamens auszuwählen. Vor dem Werkzeugbau sollte das Projektteam die Anwendungsumgebung, das Gegenmaterial, kritische Abmessungen, Oberflächenanforderungen und ob das Design die normale MIM-Schwindung und Nachbearbeitungsschwankungen tolerieren kann, bestätigen.
Wann Kovar üblicherweise in Betracht gezogen wird
Kovar wird üblicherweise geprüft, wenn die Ausdehnungskompatibilität mit einem anderen Material Teil der Anforderung der Baugruppe ist. Das Design kann einen kleinen Rahmen, eine Kappe, eine Hülse, eine paketbezogene Komponente oder eine Präzisionskomponente umfassen, bei der das Gegenmaterial eine Rolle spielt.
Wann Invar üblicherweise in Betracht gezogen wird
Invar wird üblicherweise geprüft, wenn geringe Wärmeausdehnung und Dimensionsstabilität die Hauptdesignziele sind. Das Teil kann ein Abstandshalter, ein Rahmen, ein Träger, eine Stützfunktion oder eine ausrichtungsbezogene Komponente sein.
Warum eine MIM-Prüfung immer noch wichtig ist
Materialauswahl und MIM-Machbarkeit sind separate Entscheidungen. Geometrie, Schwindungsverhalten, Stützbedarf beim Sintern und Inspektionsplan müssen vor Angebotserstellung oder Werkzeugbau geprüft werden.
Drei Prüffragen vor der Legierungsauswahl
| Prüffrage | Warum das wichtig ist | Was zum Review senden |
|---|---|---|
| Ist der Hauptbedarf Dimensionsanpassung oder geringe Ausdehnung? | Dies trennt Kovar-ähnliche Montageanpassung von Invar-ähnlicher Dimensionsstabilität. | Anwendungshinweise, Gegenmaterial, Temperatureinwirkung und funktionale Anforderungen. |
| Welche Abmessungen sind nach dem Sintern wirklich kritisch? | MIM-Schwindung ist zu erwarten, aber kritische Oberflächen erfordern möglicherweise Werkzeugkompensation, Inspektionsplanung oder Sekundärkontrolle. | 2D-Zeichnung, 3D-Modell, Bezugssystem, Toleranztabelle und Inspektionsmethode. |
| Passt die Teilgeometrie zur MIM-Route? | Dünne Rahmen, ungleichmäßige Masse, abrupte Übergänge und ungestützte Merkmale können die Stabilität beim Spritzgießen, Entbindern und Sintern beeinträchtigen. | Wandstärke, Querschnitte, funktionale Oberflächen, Zielvolumen und Validierungsplan. |
Alleinige Materialnamen reichen nicht für eine zuverlässige RFQ aus. Bei Kovar- oder Invar-MIM-Teilen sollte die technische Prüfung die Legierungsauswahl mit der Montagefunktion, dem Geometrischem Risiko, dem Sinterverhalten und den Anforderungen der Endinspektion verbinden.

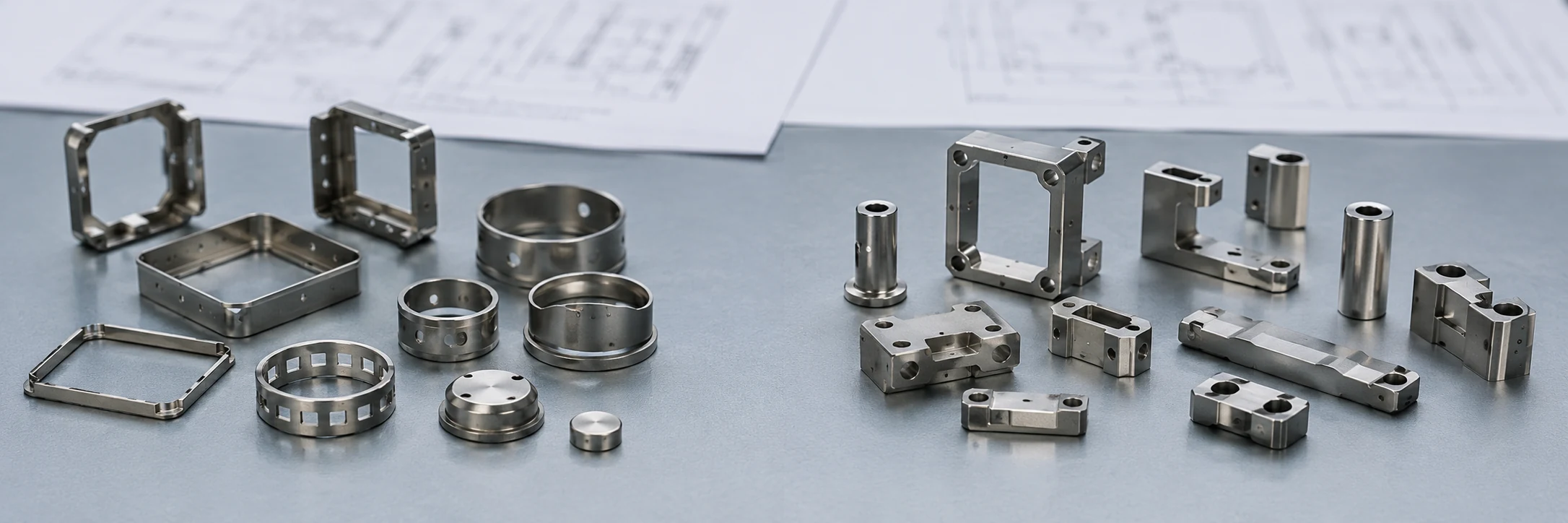

Anwendungsbereiche von Kovar und Invar im MIM
Kovar und Invar gehören zur breiteren Legierungen mit kontrollierter Wärmeausdehnung Diskussion, aber ihre Rollen sind nicht identisch. Im MIM werden sie normalerweise bewertet, wenn ein Projekt eine kleine, komplexe, hochdichte Metallkomponente mit einem thermischen Verhalten benötigt, das für die Baugruppe relevant ist.
Kovar für Baugruppen mit angepasster Wärmeausdehnung
Kovar wird häufig für Teile in Betracht gezogen, bei denen das Hauptproblem die Kompatibilität der Wärmeausdehnung mit einem anderen Material in der Baugruppe ist. Wenn das Teil mit Glas, Keramik oder einer verpackungsbezogenen Struktur verbunden ist, kann das Ingenieurteam Kovar in Betracht ziehen, da die Baugruppe möglicherweise ein kontrolliertes Ausdehnungsverhalten und nicht nur eine geringe Ausdehnung benötigt.
In der Produktion ist dies wichtig, da eine Diskrepanz zwischen der Konstruktionsabsicht und der Materialauswahl die Spannungsprüfung der Baugruppe, die Oberflächenplanung, die Bearbeitungszugabe oder die Anforderungen an die Endkontrolle beeinflussen kann. Die RFQ sollte das Gegenmaterial, den Anwendungstemperaturbereich, den Oberflächenzustand und jegliche Anforderungen an die Ausdehnungsanpassung klar angeben.
Invar für dimensionsstabile Bauteile mit geringer Ausdehnung
Invar wird häufig dann in Betracht gezogen, wenn die Dimensionsstabilität der wichtigste Konstruktionstreiber ist. Wenn das Teil als Abstandshalter, Rahmen, Träger, Stützfunktion, Präzisionsreferenzkomponente oder Ausrichtungsteil fungiert, kann eine geringe Ausdehnung wichtiger sein als die Anpassung der Ausdehnung an ein bestimmtes Gegenmaterial.
Ein häufiger Fehler ist die Annahme, dass eine Legierung mit geringer Ausdehnung automatisch alle Dimensionsprobleme löst. MIM umfasst weiterhin Werkzeugkompensation, Schwindungskontrolle, Handhabung des Grünteils, Entbindern, Sintern und die Endkontrolle. Wenn die Zeichnung enge Bezugsbeziehungen oder Ebenheitsanforderungen aufweist, müssen diese Merkmale vor dem Werkzeugbau geprüft werden.
Warum die Anwendungsumgebung wichtig ist
Die gleiche Legierungswahl kann in einer Baugruppe sinnvoll und in einer anderen riskant sein. Temperatureinwirkung, Gegenmaterial, mechanische Belastung, Oberflächenbehandlung, Reinigungsanforderungen und Prüfmethoden können alle beeinflussen, ob Kovar oder Invar besser geeignet ist. Für MIM-Komponenten sollte die Anwendungsumgebung vor der Werkzeugentscheidung besprochen werden, nicht erst nach der Herstellung der ersten Versuchsteile.
Kovar-Prüfung anwenden, wenn die Baugruppe die Legierung vorgibt
Wenn die Komponente mit einem anderen Material funktionieren muss und die Ausdehnungsbeziehung Teil der Konstruktionslogik ist, ist Kovar möglicherweise der erste Ansatzpunkt. Die Kernfrage ist, ob der endgültige Zustand der MIM-Komponente, die Oberfläche und die Montageanforderungen gemeinsam validiert werden können.
Invar prüfen, wenn Dimensionsstabilität die Legierung bestimmt
Wenn die Komponente bei Temperaturänderungen dimensionsstabil bleiben muss, ist Invar möglicherweise der erste Ansatzpunkt. Die Kernfrage ist, ob die MIM-Schwindung, die Bezugspunktausrichtung und die Prüfplanung die Zeichnungsanforderung unterstützen können.
Materialauswahlunterschiede zwischen Kovar und Invar
Der praktische Unterschied zwischen Kovar und Invar ist nicht einfach nur “Legierung mit kontrollierter Ausdehnung gegenüber Legierung mit kontrollierter Ausdehnung”. Die Auswahl hängt davon ab, was das Teil zu steuern versucht. Kovar wird häufiger geprüft, wenn die Anpassung der Ausdehnung Teil der Montageanforderung ist. Invar wird häufiger geprüft, wenn geringe Wärmeausdehnung und Dimensionsstabilität die Hauptanforderungen sind.
| Auswahlfaktor | Kovar-Legierungen | Invar-Legierungen | MIM-Prüfpunkt |
|---|---|---|---|
| Hauptkonstruktionsziel | Anpassung der Ausdehnung an spezifische Gegenmaterialien. | Geringe Wärmeausdehnung und Dimensionsstabilität. | Bestätigen Sie die tatsächliche Funktion des Teils, bevor Sie die Legierung auswählen. |
| Typischer Projekt-Treiber | Gehäusebezogene Montage, Glas- oder Keramschnittstelle, Anforderung an kontrollierte Ausdehnung. | Präzisionsausrichtung, stabile Abstände, geringe Dimensionsänderung bei Temperaturschwankungen. | Materialauswahl passend zu Zeichnungsanforderungen und Prüfplan treffen. |
| Was schiefgehen kann | Material ist namentlich ausgewählt, aber die Anforderung an die Baugruppe ist nicht klar definiert. | Geringe Ausdehnung wird angenommen, um alle Toleranzprobleme zu lösen. | MIM-Schwindung, Verzug und Anforderungen an Nachbearbeitung werden ignoriert. |
| Benötigte Informationen für Angebot (RFQ) | Passendes Material, Montageumgebung, Oberflächenanforderung, kritische Schnittstelle. | Temperaturbereich, kritische Abmessungen, Bezugsstruktur, Stabilitätsanforderung. | Zeichnung, 3D-Modell, Ziellegierung, Toleranz und Anwendungsnotizen einreichen. |
| Validierungsfokus | Montagekompatibilität und Endzustand des Teils. | Dimensionsverhalten und Prüfkonsistenz. | Validierungsanforderung vor Werkzeugbau definieren. |
Auswahlrisiko bei unklarer Anforderung
| Unklare Anforderung | Mögliches Risiko | Technische Überprüfung (Action) |
|---|---|---|
| Nur der Legierungsname ist angegeben | Der Lieferant kann die angeforderte Legierung anbieten, ohne die tatsächliche funktionale Anforderung zu verstehen. | Erläutern Sie, ob das Projekt eine Ausdehnungsanpassung, Dimensionsstabilität oder eine andere Materialeigenschaft erfordert. |
| Kein Gegenmaterial oder Montageumgebung angegeben | Kovar kann ohne ausreichende Informationen zur Beurteilung der Ausdehnungskompatibilität ausgewählt werden. | Gegenmaterial, Temperaturexposition, Oberflächenbeschaffenheit und Montagehinweise angeben. |
| Keine kritische Toleranz oder Bezugspunkt markiert | Invar kann zur Stabilität ausgewählt werden, aber das tatsächliche Inspektionsrisiko bleibt verborgen. | Kritische Maße, Bezugspunkte, Ebenheit, Rundheit und Inspektionsmethode markieren. |
| Nachbearbeitungen sind nicht definiert | Kosten, Lieferzeit und Validierungsrisiko können unterschätzt werden. | Identifizieren Sie Oberflächen, die Bearbeitung, Polieren, Beschichten, Reinigen oder spezielle Inspektion erfordern. |
Dieser Vergleich sollte als technisches Screening-Werkzeug verwendet werden, nicht als endgültige Materialfreigabe. Die endgültige Entscheidung sollte durch Zeichnungsprüfung, Materialverfügbarkeit, MIM-Prozessfähigkeit und Anwendungsvalidierung bestätigt werden.
Kernaussage: Die erste Auswahlfrage ist nicht, welcher Legierung besser ist, sondern welches thermische Verhalten die MIM-Komponente unterstützen muss.
MIM-Fertigungsüberlegungen für Kovar und Invar
Die Auswahl von Kovar und Invar muss durch die MIM-Werkstoffen und den Fertigungsweg geprüft werden. MIM verwendet feines Metallpulver und Binder-Feedstock, Spritzgießen, Handhabung des Grünteils, Entbindern, Sintern, Schwindungskompensation und Endkontrolle. Bei Legierungen mit kontrollierter Ausdehnung ist die technische Frage nicht nur, ob die Legierung theoretisch geeignet ist, sondern ob das Teil wiederholbar mit der erforderlichen Geometrie und dem Endzustand gefertigt werden kann.
PIM International listet Speziallegierungen auf Eisenbasis wie Invar und Kovar unter den MIM-Materialoptionen auf, und seine repräsentativen MIM-Legierungsdaten umfassen sowohl Invar Fe-36Ni als auch Kovar / F15 Fe-29Ni-17Co. Dieselben repräsentativen Legierungsdaten weisen darauf hin, dass erreichbare MIM-Eigenschaften durch Verunreinigungsgrade, Korngröße, Porosität und Wärmebehandlung nach dem Sintern beeinflusst werden können. MIM-Materialoptionen von PIM International prüfen und repräsentative MIM-Legierungsdaten.
Verhalten von Feedstock und Pulver-Binder
MIM-Feedstock muss einen stabilen Spritzgussprozess und ein kontrolliertes Entbindern unterstützen. Bei Kovar- oder Invar-Projekten sollten die Verfügbarkeit des Feedstocks und das Verarbeitungsverhalten vor der Annahme, dass die Legierung wie eine gängige Edelstahlgüte angeboten werden kann, geprüft werden. Wenn der Materialweg unüblich ist, muss das Projekt möglicherweise zusätzlich auf Pulververfügbarkeit, Binderkompatibilität, Formgebungsverhalten und Sinterverhalten geprüft werden.
Spritzgießen und Handhabung von Grünteilen
Kleine Teile aus Legierungen mit kontrollierter Ausdehnung umfassen oft dünne Wände, kleine Löcher, Rahmen, Hülsen, Flansche oder empfindliche Referenzmerkmale. Diese Merkmale können formbar sein, aber das Grünteil muss das Auswerfen, die Handhabung und den Transfer vor dem Entbindern überstehen. Wenn die Geometrie ungestützte dünne Abschnitte oder abrupte Dickenänderungen aufweist, kann das Risiko von Rissen, Verformungen oder lokalen Füllproblemen steigen.
Entbinderungs- und Sinterverhalten
Entbindern und Sintern sind für alle MIM-Teile entscheidend und werden besonders wichtig, wenn das Endteil eine enge Geometrie oder Anforderungen an die Wärmeausdehnung aufweist. Während des Sintervorgangs schrumpft das Teil vom gespritzten Zustand zum fertigen Metallbauteil. Die Werkzeugkompensation wird auf diese Schwindung ausgelegt, aber das Endergebnis kann immer noch vom Materialverhalten, der Wanddickenbalance, den Stützbedingungen und dem Ofenverfahren beeinflusst werden.
Schwindung, Verzug und Maßkontrolle
MIM-Schwindung ist zu erwarten, aber das Verzugsrisiko muss kontrolliert werden. Lange dünne Rahmen, flache Abdeckungen, asymmetrische Halterungen und kleine Teile mit ungleichmäßiger Massenverteilung können empfindlich auf Stützbedingungen beim Sintern und die Maßkontrolle reagieren. Wenn ein Kovar- oder Invar-Teil eine enge Ebenheits-, Rundheits- oder Ausrichtungsanforderung hat, sollte die Zeichnung das kritische Bezugselement und die Prüfmethode identifizieren.
Was XTMIM vor der Empfehlung eines Verfahrens prüft
| Prüfbereich | Warum es für Kovar / Invar MIM wichtig ist | Ergebnis der Prüfung |
|---|---|---|
| Materialziel und Funktion | Die Legierung sollte der tatsächlichen Montageanforderung entsprechen, nicht nur dem RFQ-Titel. | Vorläufige Empfehlung: Kovar-Verfahren, Invar-Verfahren, Prüfung alternativer Werkstoffe oder weitere Informationen erforderlich. |
| Geometrie und Wandstärke | Dünne Rahmen, ungleichmäßige Abschnitte und ungestützte Merkmale können die Stabilität beim Spritzgießen und Sintern beeinflussen. | DFM-Hinweise zu Wandstärke, Feature-Unterstützung, Trennrichtung und Risikobereichen. |
| Kritische Toleranzen und Bezugsstruktur | Legierungen mit kontrollierter Ausdehnung werden häufig in Präzisionsbaugruppen eingesetzt, bei denen die Prüfplanung wichtig ist. | Überprüfung kritischer Maße und Empfehlungen für gesinterte oder nachbearbeitete Oberflächen. |
| Prozessroute und Validierungsplan | Ungewöhnliche Legierungsprojekte erfordern möglicherweise eine sorgfältigere Probenahme und Validierungsplanung als gängige MIM-Güten. | Annahmen für Angebote, Schwerpunkt der Erprobung und benötigte Informationen vor der Werkzeugerstellung. |
Kernaussage: Die Auswahl von Legierungen mit kontrollierter Ausdehnung muss vor Werkzeugentscheidungen mit der MIM-Prozessmachbarkeit abgeglichen werden.
Geometrie- und Toleranzfaktoren vor der Wahl von Kovar oder Invar
Ein Kovar- oder Invar-MIM-Projekt sollte nicht allein nach dem Legierungsnamen beurteilt werden. Geometrie und Toleranz entscheiden oft darüber, ob das Projekt praktikabel ist. Das Teil kann ein guter Materialkandidat sein, aber ein schlechter MIM-Kandidat, wenn die Wandstärke zu inkonsistent ist, die Ebenheitsanforderung zu eng ist oder die kritische Oberfläche nach dem Sintern schwer zu kontrollieren ist.
Wandstärke und Risiko bei kleinen Merkmalen
MIM eignet sich für viele kleine, komplexe Metallteile, aber extreme Wandstärkenvariationen können das Risiko beim Spritzgießen und Sintern erhöhen. Dünne Wände, kleine Ansätze, Schlitze, scharfe Innenkanten und schmale Stege sollten hinsichtlich Füllung, Grünfestigkeit, Entbinderungsfluss und Sinterverzügen geprüft werden.
Planheit, Rundheit und Bezugskontrolle
Legierungen mit kontrollierter Ausdehnung werden oft für Präzisionsbaugruppen ausgewählt, daher können Zeichnungen enge Anforderungen an Planheit, Rundheit, Parallelität oder bezugsbezogene Spezifikationen enthalten. Diese Anforderungen müssen frühzeitig geprüft werden, da die MIM-Schwindung und die Sinterstützen die endgültige Geometrie beeinflussen können. Die Zeichnung sollte kritische Baugruppenabmessungen von allgemeinen Referenzabmessungen trennen.
Kritische Oberflächen und Nachbearbeitung nach dem Sintern
Einige Kovar- oder Invar-MIM-Teile erfordern möglicherweise eine Nachbearbeitung nach dem Sintern, Kalibrierung, Polieren oder Oberflächenveredelung an ausgewählten Bereichen. Dies bedeutet nicht, dass das gesamte Teil bearbeitet werden muss. Stattdessen sollte das Ingenieurteam die Oberflächen identifizieren, die die Montagefunktion wirklich steuern. MIM kann einen Großteil der komplexen Geometrie formen, während sekundäre Operationen für kritische Schnittstellen reserviert werden können.
Prüfpunkte, die vor der Angebotsanfrage definiert werden müssen
Die Prüfplanung sollte vor der Angebotserstellung einbezogen werden. Bei Kovar- oder Invar-MIM-Komponenten kann der Prüfplan kritische Abmessungen, Oberflächenzustand, Planheit, Rundheit, visuelle Mängel, Materialverifizierung und baugruppenbezogene Prüfungen umfassen. Je klarer die Prüfanforderung ist, desto genauer kann der Lieferant den Prozessweg, das Werkzeugrisiko und die Kosten prüfen.
- Identifizieren Sie funktionale Oberflächen, anstatt für jedes Merkmal eine enge Toleranz anzuwenden.
- Kennzeichnen Sie Bezugspunkte, Planheit, Rundheit und kritische Ausrichtungsabmessungen deutlich.
- Trennen Sie as-gesinterte Oberflächen von Oberflächen, die eine sekundäre Kontrolle erfordern könnten.
- Prüfen Sie dünne Wände, scharfe Übergänge, ungestützte Merkmale und ungleichmäßige Massenverteilung.
- Bestätigen Sie die Prüfmethode vor der Werkzeugherstellung, wenn das Teil eine baugruppenkritische Geometrie aufweist.
- Klären Sie, welche Abmessungen die Ausdehnungsanpassung, Dimensionsstabilität, Montagepassung oder Abnahme bei der Endkontrolle beeinflussen.
- Geben Sie an, ob eine Oberfläche nach dem Sintern bearbeitet, poliert, beschichtet, gereinigt oder besonders behandelt werden muss.
Kernaussage: Die Legierungsauswahl sollte zusammen mit Wandstärke, Bezugsstruktur, kritischen Abmessungen und Inspektionsanforderungen überprüft werden.
Anwendungspassung: Wann Kovar oder Invar wählen?
Die folgende Tabelle kann helfen, die frühe Projektrichtung zu filtern. Sie ersetzt keine Materialvalidierung, hilft aber dem Ingenieur- und Beschaffungsteam, die richtigen Fragen vor der RFQ zu stellen.
| Anwendungstreiber | Wahrscheinlicherer Kandidat | Warum es geeignet sein könnte | Was vor der RFQ zu klären ist |
|---|---|---|---|
| Ausdehnungsanpassung mit Glas oder Keramik-bezogener Montage | Kovar | Der Konstruktionstreiber ist die Ausdehnungskompatibilität mit einem anderen Material. | Passendes Material, Temperaturexposition, Oberflächenzustand, Montageanforderung. |
| Geringe Wärmeausdehnung für präzise Abstände oder Ausrichtung | Invar | Der Design-Treiber ist die Dimensionsstabilität bei Temperaturänderungen. | Kritische Maße, Bezugsstruktur, Prüfverfahren, Temperaturbereich. |
| Kleiner komplexer Rahmen mit dünnen Abschnitten | Abhängig von der Funktion | Die Materialwahl hängt davon ab, ob Ausdehnungsanpassung oder Dimensionsstabilität wichtiger ist. | Wandstärke, Ebenheit, Stütze beim Sintern, Nachbearbeitungen. |
| Verpackungsbezogene Kappe, Hülse oder Rahmen | Oft Kovar, abhängig von der Montage | Das Teil erfordert möglicherweise ein kontrolliertes Ausdehnungsverhalten in der Baugruppe. | Schnittstelle, Überprüfung bezüglich Abdichtung, Reinigungs- und Oberflächenbearbeitungsbedarf. |
| Präzisionsstützteil, das Temperaturschwankungen ausgesetzt ist | Oft Invar, je nach Anforderung | Das Teil erfordert möglicherweise geringe Dimensionsänderungen. | Anforderungen an Stabilität, Toleranzstapel, Produktionsinspektionsplan. |
| Unklare thermische Anforderung | Nicht nur nach dem Materialnamen auswählen | Die falsche Legierung kann Kosten oder Validierungsrisiken erhöhen. | Zuerst Funktion, Umgebung, passendes Material und Validierungsplan definieren. |
Die richtige Legierung ist diejenige, die die funktionalen Anforderungen der Baugruppe erfüllt und mit akzeptablem MIM-Risiko verarbeitet werden kann. Wenn das Projektteam nicht erklären kann, warum Kovar oder Invar erforderlich ist, sollte die RFQ mit einer technischen Überprüfung beginnen und nicht mit einer festen Materialanforderung.
Benötigte RFQ-Informationen für Kovar- oder Invar-MIM-Teile
Eine nützliche RFQ für Kovar- oder Invar-MIM-Teile sollte sowohl Materialinformationen als auch Designabsichten enthalten. Das Ziel ist nicht nur, einen Preis zu erfragen. Das Ziel ist es, dem Lieferanten bei der Bewertung zu helfen, ob die Legierung, Geometrie, Toleranz und der Produktionsweg realistisch sind.
Kernaussage: Ein besseres Kovar- oder Invar-MIM-Angebot beginnt mit einer klaren Zeichnung, Material-, Toleranz-, Anwendungs- und Validierungsinformationen.
Anforderungen an Zeichnung und 3D-Modell
Senden Sie die neueste 2D-Zeichnung und das 3D-Modell. Die Zeichnung sollte kritische Maße, Bezugspunkte, Toleranzen, Oberflächenanforderungen und alle montagebezogenen Bereiche identifizieren. Wenn frühere CNC-, Stanz- oder bearbeitete Versionen vorhanden sind, geben Sie die aktuelle Fertigungsmethode und den Grund für die Berücksichtigung von MIM an.
Werkstoffgüte und Anforderung an die Wärmeausdehnung
Geben Sie an, ob das Projekt derzeit Kovar, Invar oder beides in Betracht zieht. Wenn eine bestimmte Güte erforderlich ist, geben Sie die Güte und den Grund dafür an. Wenn die Anforderung auf einer Anpassung der Ausdehnung oder einer geringen Wärmeausdehnung basiert, erläutern Sie den funktionalen Bedarf, anstatt nur den Werkstoffnamen aufzulisten.
Toleranz-, Oberflächen- und Montageinformationen
Kennzeichnen Sie die Oberflächen, die die Montagefunktion steuern. Wenn bestimmte Bereiche bearbeitet, poliert, beschichtet, gereinigt oder speziell inspiziert werden müssen, geben Sie dies klar an. Wenn nur ausgewählte Oberflächen kritisch sind, kann deren Trennung von nicht kritischen Oberflächen unnötige Kosten reduzieren und die Herstellbarkeit verbessern.
Prototyp-, Validierungs- und Produktionsvolumen
Das Jahresvolumen, die Prototypenmenge, der Validierungsplan und der erwartete Produktionszeitpunkt beeinflussen den Projektverlauf. MIM-Werkzeuge müssen durch wiederkehrende Produktionsnachfrage gerechtfertigt werden, und ungewöhnliche Legierungsprojekte erfordern möglicherweise eine sorgfältigere Versuchsplanung. Ein klarer Validierungspfad hilft, Missverständnisse während der Angebotserstellung und Bemusterung zu reduzieren.
- 2D-Zeichnung mit kritischen Bemaßungen und Bezugsmerkmalen.
- 3D-Modell für Geometrie- und Werkzeugprüfung.
- Ziellegierung oder Liste der Kandidatenlegierungen.
- Grund für die Wahl von Kovar, Invar oder beidem.
- Passendes Material oder Montageumgebung.
- Temperaturexposition oder Anforderung an die Dimensionsstabilität.
- Anforderungen an Oberflächenbehandlung, Reinigung oder Inspektion.
- Prototypenstückzahl, Validierungsplan und jährliches Produktionsvolumen.
- Erwartetes Produktionszeitfenster und ob das Projekt eine Prototypenvalidierung, einen Pilotlauf oder eine Wiederholproduktion ist.
- Bekannte Probleme aus der CNC-, Stanz-, Guss- oder vorherigen Lieferantenproduktion, die zur MIM-Prüfung geführt haben.
Szenario für die technische Überprüfung von Verbundwerkstoffen
Ein Projektteam prüft einen kleinen Präzisionsrahmen für eine temperaturempfindliche Baugruppe. Der Einkäufer fragt zunächst nach “Kovar- oder Invar-MIM-Teilen”, ohne die Funktion zu erklären. Während der Zeichnungsprüfung stellt das Ingenieurteam fest, dass die tatsächliche Anforderung nicht nur eine Legierung mit kontrollierter Ausdehnung ist. Ein Teil der Baugruppe benötigt Ausdehnungsverträglichkeit mit einem Gegenmaterial, während ein anderer Bereich hauptsächlich stabile Abmessungen während des Temperaturzyklus erfordert.
In dieser Situation sollte der Lieferant das Material nicht nur nach dem Titel der RFQ auswählen. Die Prüfung sollte die Anforderung der Ausdehnungsanpassung von der Anforderung der Dimensionsstabilität trennen. Das Team sollte dann prüfen, ob Kovar oder Invar besser zum Funktionsbereich passt, ob die Rahmengeometrie während des Sinterprozesses unterstützt werden kann und ob ausgewählte kritische Oberflächen eine sekundäre Bearbeitung oder eine Inspektionskontrolle erfordern.
Diese Art der Überprüfung reduziert das Risiko, die falsche Legierung anzubieten, das Dimensionsrisiko zu unterschätzen oder eine Anforderung für eine Sekundäroperation nach der Werkzeugerstellung zu entdecken.
FAQ zu Kovar- vs. Invar-Legierungen im MIM-Verfahren
Ist Kovar dasselbe wie Invar?
Nr. Kovar und Invar sind beides Legierungen mit kontrollierter Wärmeausdehnung, werden aber aus unterschiedlichen konstruktiven Gründen eingesetzt. Kovar wird üblicherweise geprüft, wenn die Anpassung der Wärmeausdehnung an ein anderes Material wichtig ist. Invar wird üblicherweise geprüft, wenn eine geringe Wärmeausdehnung und Dimensionsstabilität die Hauptkonstruktionsziele sind.
Können Kovar und Invar beide per MIM verarbeitet werden?
Sie können für MIM-Projekte in Betracht gezogen werden, aber jedes Projekt erfordert eine technische Prüfung. Das Team sollte die Feedstock-Route, die Teilegeometrie, das Entbinderungs- und Sinterverhalten, kritische Abmessungen und die Anforderungen an Nachbearbeitungen vor der Werkzeugerstellung bestätigen.
Wann sollte sich ein MIM-Projekt für Kovar anstelle von Invar entscheiden?
Kovar wird eher in Betracht gezogen, wenn das Teil ein kontrolliertes Ausdehnungsverhalten für ein passendes Material oder eine Gehäusemontage benötigt. Das Projekt sollte vor der Angebotserstellung dennoch Geometrie, Oberflächenanforderungen und Validierungsbedarf bestätigen.
Wann sollte ein MIM-Projekt Invar anstelle von Kovar wählen?
Invar wird eher in Betracht gezogen, wenn die Hauptanforderung eine geringe Wärmeausdehnung und Dimensionsstabilität ist. Dies kann für Präzisionsrahmen, Abstandshalter, Träger oder ausrichtungsbezogene Komponenten relevant sein, jedoch muss die Fertigbarkeit des Teils mittels MIM dennoch geprüft werden.
Welche Informationen werden für ein Angebot für ein Kovar- oder Invar-MIM-Teil benötigt?
Senden Sie eine 2D-Zeichnung, ein 3D-Modell, die Ziellegierung, die Anwendungsumgebung, das Gegenmaterial, kritische Toleranzen, Oberflächenanforderungen, Inspektionspunkte, die Prototypenstückzahl und das Jahresvolumen. Wenn die Legierungswahl nicht endgültig ist, erläutern Sie die funktionale Anforderung, damit das Ingenieurteam beide Optionen prüfen kann.
Technischer Prüfvermerk
Technische Referenzen
Die folgenden externen Referenzen werden bereitgestellt, um die Materialterminologie, den Hintergrund von Legierungen mit kontrollierter Ausdehnung und die allgemeine Überprüfung von MIM-Materialoptionen zu unterstützen. Sie ersetzen keine projektspezifische Zeichnungsprüfung, Kundenspezifikationen, Materialvalidierung oder Produktionsfreigabe.
- Carpenter Technology: Kovar Unterstützt die Terminologie von Kovar als Eisen-Nickel-Kobalt-Legierung mit geringer Ausdehnung für Glas- und Keramikversiegelungen.
- Carpenter Technology: Invar 36 Unterstützt den Hintergrund von Invar 36 als Nickel-Eisen-Legierung, die verwendet wird, wenn Dimensionsänderungen aufgrund von Temperaturschwankungen minimiert werden müssen.
- PIM International: MIM-Materialoptionen und Bauteileigenschaften Unterstützt die Aufnahme von speziellen Eisenlegierungen wie Invar und Kovar unter den MIM-Materialoptionen.
- PIM International: Zugfestigkeitseigenschaften repräsentativer MIM-Legierungen Bietet repräsentative MIM-Legierungsdaten, einschließlich Invar Fe-36Ni und Kovar / F15 Fe-29Ni-17Co, mit Hinweisen zur prozessbedingten Eigenschaftsvariation.
