MIM-Sinterschwindungsverzug tritt auf, wenn ein gespritztes und entbindertes Teil beim Verdichten bei hoher Temperatur nicht gleichmäßig schrumpft oder stabil bleibt. Das Ergebnis können Verzug, Durchbiegung, Verdrehung, Ebenheitsabweichung, Geradheitsverlust, Rundheitsänderung oder Bezugspunktverschiebung nach dem Sintern sein. Für Konstrukteure und Lieferanten-Qualitätsingenieure ist die entscheidende Frage nicht nur, ob das Teil schrumpft. Die eigentliche Frage ist, ob das Teil seine funktionale Form während des Schrumpfens beibehalten kann. Dünne flache Abschnitte, lange Spannweiten, Ausleger, offene Rahmen, ungleichmäßige Wandstärken, unausgeglichene Grünrohdichte, schwache Auflageflächen und unklare Bezugspunktanforderungen erhöhen alle das Risiko von Verzug. Diese Seite erklärt, wie das Risiko von Sinterschwindungsverzug vor der Werkzeugerstellung identifiziert werden kann, welche Teilemerkmale einer genaueren Prüfung bedürfen und welche Informationen in eine zeichnungsbasierte MIM-Projektprüfung einfließen sollten.
Kurze technische Zusammenfassung
Was verursacht normalerweise das Risiko?
Verzug ist in der Regel verbunden mit ungleichmäßiger Schwindung, schwacher Auflage, Schwerkraft, ungleichmäßiger Wandstärke, Variation der Grünrohdichte, Entbinderungshistorie, Kontakt mit dem Setter oder unklaren funktionalen Bezugspunkten.
Wann sollte es überprüft werden?
Überprüfen Sie das Risiko von Verzug vor der Werkzeugerstellung, wenn das Teil dünne flache Flächen, lange Arme, offene Rahmen, enge Ebenheits-, Rundheits-, Geradheits- oder montageempfindliche Bezugspunktbeziehungen aufweist.
Was sollte gesendet werden?
Senden Sie eine 2D-Zeichnung, eine 3D-CAD-Datei, Materialanforderungen, funktionale Oberflächen, kosmetische Oberflächen, kritische Toleranzen, Montagebedingungen, jährliches Volumen und Erwartungen an Sekundärbearbeitungen.
Was bedeutet Sinterschwindung bei MIM-Teilen?
Im Metallpulverspritzguss, wird ein Teil aus feinem Metallpulver und Binder geformt, dann entbindert und gesintert, um seinen endgültigen dichten Metallzustand zu erreichen. Für die vollständige Verdichtungsphase und den Prozesshintergrund siehe die MIM-Sinterprozess Seite. MIMA beschreibt MIM als einen Prozessweg, der die Feedstock-Vorbereitung, das Formen, die Binderentfernung und das Sintern umfasst. Deshalb hängt die Formkontrolle von der gesamten Prozesskette ab und nicht allein vom Sinterofen. MIMA-Prozessübersicht
Sinterschwindung bedeutet, dass sich das Teil während oder nach dem Sintern so verformt, dass es die Funktion, Inspektion oder Montage beeinträchtigt. Dies ist nicht dasselbe wie die normale Sinterschwindung. Ein Teil kann auf die erwartete durchschnittliche Größe schrumpfen und dennoch fehlschlagen, weil eine Oberfläche sich wölbt, ein Arm durchhängt, ein Ring oval wird oder eine Bezugsbeziehung sich verschiebt.
Aus Sicht der Konstruktionsprüfung sollte Verzug als Problem der Geometriestabilität behandelt werden. Die Frage ist nicht einfach: “Was ist die Schwindungsrate?” Die bessere Frage ist: “Kann diese Form gleichmäßig schrumpfen, während sie in einer wiederholbaren Ausrichtung gestützt wird?”
Verzug unterscheidet sich von normaler Sinterschwindung
Normale MIM-Schwindung ist zu erwarten. Der Formhohlraum wird größer als das Endteil ausgelegt, damit das Teil während des Entbinderns und Sinterns schrumpfen kann. Verzug ist anders. Er tritt auf, wenn der Schwindungspfad unausgeglichen ist, das Teil nicht richtig gestützt wird oder die Geometrie der Schwerkraft und inneren Spannungen während der Verdichtung nicht standhalten kann.
Für Dimensionsskalierung, Formkompensation und Größenprognose siehe MIM-Sinterschwindung. Diese Seite konzentriert sich auf Formstabilität, Verzug, Durchhängen, Verdrehen und geometrische Abweichungen nach dem Sintern.
| Prüfpunkt | Sinterschwindung | Sinterschwindung |
|---|---|---|
| Hauptproblem | Gesamtgrößenreduzierung | Formänderung oder geometrischer Drift |
| Typisches Ergebnis | Teil wird nach dem Sintern kleiner | Teil verzieht sich, sackt, verdreht sich, wölbt sich oder verliert Ebenheit |
| Haupttechnische Sorge | Werkzeugskalierungsfaktor und Dimensionskompensation | Geometriestabilität, Stützmethode, Wandbalance und Bezugspunktkontrolle |
| Typischer Prüffokus | Länge, Breite, Höhe, Lochgröße | Ebenheit, Geradheit, Rundheit, Profil, Parallelität, Bezugspunktbeziehung |
| Häufiger Anwenderfehler | Behandlung der Schwindung als einzelner Prozentsatz | Annahme, dass korrekte Schwindung bedeutet, dass das Teil geometrisch stabil bleibt |
Häufige Formen: Verzug, Durchbiegung, Verdrehung und Ebenheitsdrift
MIM-Sinterschwindung kann in mehreren Formen auftreten:
- Verzug: ein flacher oder dünner Abschnitt biegt sich von der beabsichtigten Ebene weg.
- Durchbiegung: ein langer, ungestützter Bereich senkt sich während des Hochtemperatursinterns ab.
- Verdrehung: Ein asymmetrisches Teil verformt sich oder dreht sich um seine eigene Geometrie.
- Planheitsabweichung: Eine Montage-, Kontakt- oder Dichtfläche erfüllt die Funktionsanforderung nicht mehr.
- Geradheitsabweichung: Ein langes Merkmal bleibt nach dem Sintern nicht ausgerichtet.
- Rundheitsabweichung: Ein Ring-, Bohrungs- oder zylindrisches Merkmal wird oval oder ungleichmäßig.
Dasselbe Teil kann mehr als einen Verformungsmodus aufweisen. Ein dünner Rahmen kann sich verziehen und gleichzeitig an Planheit verlieren. Ein langer Arm kann durchhängen und die Position eines Lochs am Ende des Merkmals verschieben. In der Produktion hängt dies normalerweise von der Geometrie, dem Material, der Grünrohdichte, der Auflagefläche, dem Zustand des Halters, der Ofenbeladung und dem Prüfbezugspunkt ab, der zur Beurteilung des Teils verwendet wird.
Warum verformen sich MIM-Teile während des Sinterns?
MIM-Teile verformen sich während des Sinterns, da sich das Teil von einem entbinderten porösen Körper zu einer dichteren Metallkomponente wandelt und gleichzeitig von Schwerkraft, Kontaktflächen, thermischer Belastung und der vorherigen Formgebungshistorie beeinflusst wird. Die Ursache ist selten ein einzelner Faktor. In der Praxis ergeben sich Verformungen oft aus einer Kombination von Geometrie, Formgebung, Entbinderung, Unterstützung und Prüferwartungen.
| Mögliche Ursachen | Wie es sich nach dem Sintern zeigen kann | Was vor dem Werkzeugbau überprüft werden sollte |
|---|---|---|
| Gründichte-Variation | Ungleichmäßige Schwindung, Verzug, lokale Merkmalsverschiebung | Angussposition, Fließweg, Nachdruckbalance, Wanddickenübergang |
| Schwache Stützung oder schlechte Ausrichtung | Durchhängen, Biegen, Ebenheitsverlust | Setterkontakt, gemeinsame Auflagefläche, kosmetische und funktionale Oberflächen |
| Ungleichmäßige Wandstärke | Lokale Wölbung, ungleichmäßige Schwindung, Spannungskonzentration | Radien, Kernen, Rippenbalance, Massereduzierung, allmähliche Übergänge |
| Entbinderungsbedingte Schwäche | Instabilität des braunen Teils, spätere Sinterverformung, rissbedingter Verzug | Wanddicke, Entbinderungspfad, Teilehandhabung, empfindliche Merkmale |
| Unklarer Prüfbezugspunkt | Abweichung zwischen Lieferantenprüfung und Montagefunktion | Funktionale Bezugselemente, Ebenheit, Rundheit, Geradheit, Profilanforderungen |
Die Ursachenanalyse sollte nicht allein auf der Grundlage des Erscheinungsbilds erfolgen. Sie sollte durch Überprüfung der Zeichnung, des Zustands des Grünteils, der Entbinderungshistorie, des Sinterstützplans, der Versuchsergebnisse und der Daten der Dimensionsprüfung bestätigt werden.
Ungleichmäßige Schwindung durch Variation der Grünteil-Dichte
Ein gesintertes MIM-Teil beginnt als spritzgegossenes Grünteil. Wenn das Feedstock die Kavität nicht gleichmäßig füllt oder wenn die Anschnittposition einen unausgeglichenen Fließweg erzeugt, kann es zu lokalen Dichtevariationen im Grünteil kommen. Während des Sintervorgangs können diese lokalen Unterschiede unterschiedlich schrumpfen und zu Verzug, Verdrehung oder Positionsverschiebung von Merkmalen führen.
Dies ist wichtig, da Sinterverzug wie ein Ofenproblem aussehen kann, aber die Ursache kann bereits in der MIM-Spritzgießen Phase beginnen. Anschnittposition, Fließweglänge, Füllung von dick nach dünn, Schweißnähte, Lufteinschlüsse, Packungsbalance und Auswerferbelastung können alle den Zustand des Grünteils beeinflussen.
Vor dem Werkzeugbau sollten für verzugsgefährdete Teile die Anschnittposition, die Trennebene, die Auswerferrichtung, die Wanddickenbalance und das Risiko der Handhabung des Grünteils auf Verzug geprüft werden. Dies ist besonders wichtig, wenn das Teil lange Spannweiten, dünne Abschnitte oder funktionale Merkmale aufweist, die weit vom Anschnittbereich entfernt sind.
Schwerkraft und schwache Unterstützung bei hoher Sintertemperatur
Während des Sintervorgangs verhält sich das Teil nicht wie eine vollständig dichte bearbeitete Metallkomponente. Es durchläuft eine Verdichtung, und seine Formstabilität hängt stark davon ab, wie es gestützt wird. Lange ungestützte Bereiche, dünne Platten, Ausleger, empfindliche Spitzen und breite flache Abschnitte können sich unter Schwerkraft verformen.
Die MIMA-Konstruktionsrichtlinien weisen darauf hin, dass MIM-Teile während des Entbinderns und des Hochtemperatursinterns schrumpfen und ausreichend gestützt werden müssen, um das Verzugsrisiko zu reduzieren; lange Spannweiten, Ausleger und empfindliche Spitzen erfordern möglicherweise teilspezifische Halterungen oder Setzer. MIMA-Richtlinien für komplexe Konstruktionen
Deshalb ist die Stützstrategie kein sekundäres Detail. Wenn die Konstruktion keine stabile gemeinsame Auflagefläche hat, kann die Produktionsroute spezielle Setzerkonstruktionen, zusätzliche Kosten, längere Entwicklungszeiten oder Konstruktionsänderungen erfordern.
Ungleichmäßige Wanddicke und asymmetrische Geometrie
Ungleichmäßige Wanddicken sind einer der wichtigsten Risikofaktoren für Verzug beim MIM-Verfahren. Dicke und dünne Bereiche reagieren unterschiedlich während des Formgebens, Entbinderns und Sinterns. Ein dicker Ansatz, der mit einer dünnen Wand verbunden ist, eine asymmetrische Masse auf einer Seite eines Rahmens oder ein großer lokaler Bereich in der Nähe eines empfindlichen Merkmals können zu unausgeglichener Schwindung führen.
MIMA weist auch darauf hin, dass beim MIM-Verfahren eine gleichmäßige Wanddicke bevorzugt wird, da Wanddickenvariationen zu Verzug, inneren Spannungen, Lunkern, Rissen, Einfallstellen und ungleichmäßiger Schwindung führen können. MIMA-Richtlinien für komplexe Konstruktionen
Bei der Designprüfung ist es nicht das Ziel, jede Wand theoretisch identisch zu gestalten. Das praktische Ziel ist es, plötzliche Massenänderungen und ungestützte Schwachstellen zu vermeiden. Wo Wandvariationen nicht vermieden werden können, können allmähliche Übergänge, Kernentnahme, Rippen oder gesteuerte Nachbearbeitungen in Betracht gezogen werden.
Die Entbinderungshistorie kann die Sinterstabilität beeinflussen
MIM-Entbindern entfernt das Bindersystem vor dem Endsintern. Wenn die Binderentfernung ungleichmäßig, zu aggressiv oder mit der Teilegeometrie inkompatibel ist, kann das braune Teil Mikrorisse, lokale Schwachstellen, innere Spannungen oder eine Restinstabilität im Zusammenhang mit dem Binder aufweisen. Diese Probleme treten möglicherweise erst vollständig beim Sintern auf.
Das bedeutet nicht, dass jedes Verzugsproblem ein Entbinderungsfehler ist. Es bedeutet, dass die Verzugsüberprüfung die gesamte Prozesshistorie berücksichtigen sollte. Ein dünnes Merkmal, das das Formgebungsverfahren übersteht, aber nach dem Entbindern schwach wird, kann sich während des Sinterns biegen oder verziehen. Ein Übergang von dick nach dünn, der ungleichmäßig entbindert wird, kann später lokale Verformungen oder Dimensionsabweichungen aufweisen.
Setter, Ausrichtung und Ofenbeladungsbedingungen
Der Setter, die Hängevorrichtung, die Kontaktfläche, die Teileausrichtung und die Methode der Ofenbeladung beeinflussen die Verzugskontrolle. Ein Teil, das auf einer stabilen gemeinsamen Ebene gestützt wird, ist normalerweise leichter zu kontrollieren als ein Teil, das auf einer schmalen Kante, einem empfindlichen Punkt oder einer kosmetischen Oberfläche ruht. Die beste Stützrichtung muss jedoch auch Aussehen, Funktion, Kontaktspuren, Bezugsflächen und Inspektionsanforderungen berücksichtigen.
Ein häufiger Fehler ist, die Stützrichtung zu entscheiden, nachdem das Werkzeug bereits gebaut wurde. Bei verzugsempfindlichen Teilen sollte die Stützplanung Teil der DFM-Prüfung vor dem Werkzeugbau sein. Wenn die ideale Stützfläche auch eine kosmetische Fläche oder eine Dichtungsfläche ist, muss das Team möglicherweise das Design anpassen, die Bezugsstrategie ändern oder eine Nachbearbeitung nach dem Sintern planen.
Welche Teilemerkmale haben das höchste Verzugsrisiko?
Bestimmte MIM-Geometrien sind von Natur aus empfindlicher gegenüber Verzug beim Sintern. Das Risiko bedeutet nicht, dass das Teil nicht per MIM hergestellt werden kann. Es bedeutet, dass die Zeichnung vor dem Werkzeugbau auf Stützstrategie, Bezugskontrolle, Wandbalance und Inspektionsmethode überprüft werden sollte.
Dünne flache Platten und breite flache Oberflächen
Dünne flache Platten und breite Oberflächen können während des Sinterprozesses ihre Ebenheit verlieren, da sie eine begrenzte Steifigkeit aufweisen und stark von den Kontaktpunkten der Stützstrukturen beeinflusst werden. Wenn das Teil eine Abdichtung, Montage, Gleitfunktion oder optische Ausrichtung erfordert, kann die Ebenheit eine kritische Qualitätsanforderung darstellen.
In diesen Fällen sollte die Zeichnung nicht nur allgemeine lineare Toleranzen aufweisen. Sie sollte die funktionale Fläche, die Ebenheitstoleranz, die Bezugsstruktur und die Zulässigkeit einer lokalen Bearbeitung oder Schleifens identifizieren.
Lange Arme, Ausleger und brückenartige Formen
Lange Arme, brückenartige Formen und auskragende Merkmale sind anfällig für Durchbiegung. Je länger und dünner die ungestützte Spannweite, desto höher ist das Risiko. Wenn das Merkmal ein Loch, einen Haken, eine Klammer oder eine Positionierungsfläche am Ende trägt, können selbst geringe Durchbiegungen Montageprobleme verursachen.
Für diese Teile sollten Ingenieure die Spannweite, die Steifigkeit des Querschnitts, die Stützrichtung, Rippenoptionen und die Möglichkeit prüfen, ob ein Halter das Merkmal unterstützen kann, ohne kosmetische oder funktionale Oberflächen zu berühren.
Offene Ringe, Rahmen und C-förmige Teile
Offene Ringe, C-förmige Teile und Rahmenstrukturen können sich verziehen, da ihr Schwindungspfad nicht vollständig ausgeglichen ist. Die Öffnung kann sich schließen, verbreitern, verdrehen oder verschieben. Dünne Ringquerschnitte können auch ihre Rundheit verlieren.
Die entscheidende Frage bei der Überprüfung ist, ob der Ring oder Rahmen genügend Symmetrie und Stabilität aufweist, um sich wiederholbar zu schwinden. Wenn Rundheit, Spaltbreite oder Passungsgenauigkeit wichtig sind, sollte die Zeichnung das Prüfdatum und die funktionale Anforderung klar definieren.
Teile mit ungleichmäßiger Massenverteilung
MIM-Teile mit ungleichmäßiger Massenverteilung zeigen oft lokale Verformungen, da dicke und dünne Bereiche unterschiedlich schwinden und sich unterschiedlich erwärmen. Beispiele hierfür sind versetzte Ansätze, dicke Stege auf dünnen Wänden, lokale schwere Abschnitte und asymmetrische Rippen.
Konstrukteure sollten Kernbohrungen, allmähliche Wanddickenübergänge, Rippenausgleich, Anschnittposition und ob der schwere Bereich in einer wiederholbaren Ausrichtung gestützt werden kann, berücksichtigen.
Teile mit engen Anforderungen an Ebenheit, Geradheit oder Rundheit
Verformungsempfindliche Anforderungen sind oft in der Anwendung versteckt, nicht in der Zeichnung. Ein Kunde kann eine Zeichnung mit normalen Abmessungen vorlegen, während die tatsächliche Funktion von Ebenheit, Geradheit, Rundheit, Koaxialität oder Profil abhängt.
Wenn diese Anforderungen während der RFQ nicht angegeben werden, kann der Lieferant das Teil als normale MIM-Komponente anbieten, während die tatsächliche Produktionsroute spezielle Stützen, engere Prüfungen oder Nachbearbeitungen erfordert.
| Merkmalstyp | Typisches Verformungsrisiko | Was Ingenieure prüfen sollten |
|---|---|---|
| Dünne flache Platte | Verzug, Ebenheitsdrift | Wanddicke, Auflagefläche, Funktionsfläche, Ebenheitstoleranz |
| Langer Arm oder Ausleger | Durchhängen, Biegen, Verschiebung der Lochposition | Spannweite, Ausrichtung, Stützeneinrichtung, Rippenoption |
| Offener Ring oder Rahmen | Verdrehung, Spaltänderung, Rundlaufabweichung | Symmetrie, Schwindungspfad, Bezugspunkt, Prüfverfahren |
| Teil mit ungleichmäßiger Masse | Lokale Schwindungsfehlanpassung | Wandübergang, Anschnittposition, lokale dicke Bereiche |
| Präzisionsrundmerkmal | Rundlauf- oder Koaxialitätsabweichung | Stützmethode, Bohrungsfunktion, Nachsintern-Korrektur |
| Dünne Wand mit schwerem Ansatz | Lokale Verformung durch Biegen oder Einfallen | Kernbildung, allmählicher Übergang, Rippendesign, Formbalance |
Wie können Ingenieure Sinterschwindung vor dem Werkzeugbau reduzieren?
Der beste Zeitpunkt zur Reduzierung von Sinterschwindung beim MIM-Verfahren ist vor dem Werkzeugbau. Sobald das Werkzeug gefertigt ist, werden die Möglichkeiten zur Änderung der Teilegeometrie, Anschnittposition, Auflageflächen und Bezugsstrategie eingeschränkter und teurer.
Auflageflächen vor dem Formenbau prüfen
Auflageflächen sollten vor dem Formenbau geprüft werden, da das Teil während des Sinterns auf etwas aufliegen muss. Idealerweise hat das Teil eine stabile ebene Fläche oder mehrere Merkmale, die eine gemeinsame Auflageebene teilen. Wenn die Auflage auf einer Funktionsfläche, einer kosmetischen Fläche, einer dünnen Kante oder einem empfindlichen Merkmal erfolgen muss, steigen die Risiken für Verzug und Oberflächenmarkierungen.
Eine nützliche DFM-Frage ist: “Welche Fläche kann den Setter berühren, ohne Funktion, Aussehen oder Prüfbezugspunkte zu beschädigen?” Wenn es keine gute Antwort gibt, muss das Design möglicherweise vor dem Werkzeugbau angepasst werden.
Plötzliche Wandstärkenänderungen vermeiden, wo immer möglich
Plötzliche Wandstärkenänderungen können zu unausgeglichenem Formgebungs-, Entbinderungs- und Sinterverhalten führen. Allmähliche Übergänge, Radien, Kernbildung, ausgewogene Rippen und Massenreduzierung können helfen, die Schwindung gleichmäßiger zu gestalten.
Das bedeutet nicht, dass jedes MIM-Teil eine einfache Geometrie haben muss. MIM ist wertvoll, weil es komplexe Metallteile herstellen kann. Die Frage ist, ob die Komplexität ausreichend ausgewogen ist für eine stabile Verdichtung und wiederholbare Prüfung.
Anschnittposition und Fließrichtung unter Berücksichtigung des Verzugsrisikos planen
Das Anschnittdesign beeinflusst mehr als nur die Optik. Es kann den Fließweg, die Packungsbalance, die Lage von Schweißnähten, die Dichteverteilung im Grünzustand und die spätere Schwindung eines Teils beeinflussen. Bei verzugs-empfindlichen Teilen sollte der Anschnitt zusammen mit der Wandstärke, kritischen Oberflächen und der erwarteten Stützorientierung überprüft werden.
Ein Anschnitt, der für den Werkzeugbau einfach ist, ist nicht immer der beste für die Maßkontrolle. Der Lieferant sollte prüfen, ob das Feedstock von dicken zu dünnen Bereichen fließt, ob das Werkzeug symmetrisch gefüllt wird und ob kritische Merkmale durch unausgeglichenen Fluss beeinträchtigt werden.
Definieren Sie kritische Bezugspunkte und funktionale Oberflächen frühzeitig
Eine Zeichnung sollte klar identifizieren, welche Oberflächen funktional, kosmetisch oder nicht kritisch sind. Dies ist entscheidend für die Verzugskontrolle. Die Richtung der Sinterstützen, die Inspektionsmethode und der Plan für die Nachbearbeitung hängen davon ab, was am wichtigsten ist.
Wenn eine Oberfläche beispielsweise eine Dichtfläche ist, sollte sie nicht wie eine allgemeine Außenfläche behandelt werden. Wenn ein Loch nur zur Freigängigkeit dient, kann es mehr Flexibilität haben als eine Positionierbohrung. Wenn ein dünner Arm eine magnetische, rotatorische oder Montagefunktion trägt, sollte die zugehörige Geradheits- oder Positionsanforderung definiert werden.
Lassen Sie Raum für Sekundärbearbeitungen, falls erforderlich
Einige MIM-Teile können nahe an der Endform gesintert werden. Andere erfordern Nachbearbeitungsschritte für kritische Oberflächen, feine Merkmale oder funktionale Bezugspunkte. MIMA stellt fest, dass MIM-Werkstoffe bearbeitet, gebohrt, Gewinde geschnitten, gefräst, kalibriert, geschliffen, geschweißt, wärmebehandelt oder anderweitig bearbeitet werden können, je nach Anforderung, wenn engere Toleranzen für bestimmte Merkmale benötigt werden. MIMA-Richtlinien für Sekundärbearbeitungen
Sekundärbearbeitungen sollten nicht dazu verwendet werden, ein schlechtes Design zu ignorieren. Sie sollten frühzeitig geplant werden, wo sie wirtschaftlich gerechtfertigt und technisch notwendig sind.
Kann Sinterverzug nach dem Sintern korrigiert werden?
Ein gewisser Verzug kann nach dem Sintern korrigiert werden, aber nicht jeder Verzug ist wirtschaftlich oder technisch reparierbar. Die Korrekturmethode hängt vom Material, der Teilegeometrie, dem Verzugsbetrag, der Toleranzanforderung, dem Produktionsvolumen und davon ab, ob die funktionale Oberfläche zugänglich ist.
Geringe Verzug kann durch Kalibrierung oder lokale Bearbeitung korrigiert werden
Geringe Abweichungen in der Ebenheit, lokale Merkmalsvariationen oder kontrollierte Oberflächenabweichungen können durch Kalibrierung, Richten, Schleifen oder lokale Bearbeitung verbessert werden. Dieser Ansatz ist oft realistischer, wenn der zu korrigierende Bereich begrenzt ist und das Produktionsvolumen die Kosten für Werkzeuge oder Vorrichtungen rechtfertigt.
Die Zeichnung sollte jedoch das Zielmerkmal klar definieren. Ein Lieferant kann die richtige Korrekturmethode nicht wählen, wenn das kritische Bezugsmaß, die funktionale Oberfläche oder die Montagebeziehung nicht bekannt ist.
Starke Verzüge erfordern in der Regel eine Überprüfung des Designs oder des Prozesses
Starke Verzüge, Verdrehungen oder Durchbiegungen sollten nicht als einfaches Nachbearbeitungsproblem behandelt werden. Wenn die Teileform nach dem Sintern instabil ist, kann die Bearbeitung Material entfernen, aber möglicherweise nicht die Grundursache lösen. Sie kann auch das Ausschussrisiko, die Inspektionsschwierigkeit und die Kosten erhöhen.
In vielen Fällen erfordern starke Verzüge eine Rückkehr zur Design- und Prozessüberprüfung: Wandstärke, Anschnittposition, Stützorientierung, Kontaktpunkte der Halterungen, Entbinderungsroute, Sinterbedingungen und Prüfbezüge.
Wenn eine Neukonstruktion realistischer ist als eine Korrektur
Eine Neukonstruktion oder eine Überprüfung der Stützstrategie ist in der Regel realistischer, wenn der Verzug ein funktionelles Bezugsmaß, eine Dichtungs- oder Montagefläche, ein langes, ungestütztes Merkmal oder eine Form beeinträchtigt, die nicht korrigiert werden kann, ohne zu viel Material zu entfernen. Wenn die Korrektur die Funktion des Teils verändern, das Ausschussrisiko erhöhen oder übermäßige Nachbearbeitung erfordern würde, ist der bessere Weg in der Regel, die Geometrie, die Stützorientierung und die kritischen Toleranzen vor einer Werkzeugänderung zu überprüfen.
Nach dem Sintern durchgeführte Korrekturen erhöhen die Kosten und sollten frühzeitig geplant werden
Die Nachbearbeitung nach dem Sintern beeinflusst die RFQ-Genauigkeit. Wenn ein Kunde eine enge Ebenheit, Rundheit, Geradheit oder Profilkontrolle verlangt, sollte dies vor der Angebotserstellung angegeben werden. Andernfalls kann das erste Angebot die tatsächliche Prozessroute unterschätzen.
| Verzugsniveau | Mögliche Korrektur | Warnung zur Angebotsanfrage |
|---|---|---|
| Geringfügige Abweichung der Ebenheit | Kalibrieren, lokale Bearbeitung, Schleifen | Funktionale Fläche und Ebenheitstoleranz bestätigen |
| Lokale Positionsverschiebung von Merkmalen | Korrektur durch Bearbeitung oder Vorrichtung | Kann Kosten, Lieferzeit und Prüfumfang erhöhen |
| Moderate Rundlaufabweichung | Kalibrieren, Reiben, Schleifen oder Designanpassung | Abhängig von Material, Wandstärke und Zugänglichkeit des Merkmals |
| Starke Durchbiegung | Erfordert in der Regel Überprüfung von Design, Stützstruktur oder Ausrichtung | Nicht für einfache Nachbearbeitungsannahmen geeignet |
| Verzug von Rahmenteilen | DFM-Prüfung, Einrichterprüfung, Bezugsprüfung | Sollte vor der Werkzeugerstellung geprüft werden |

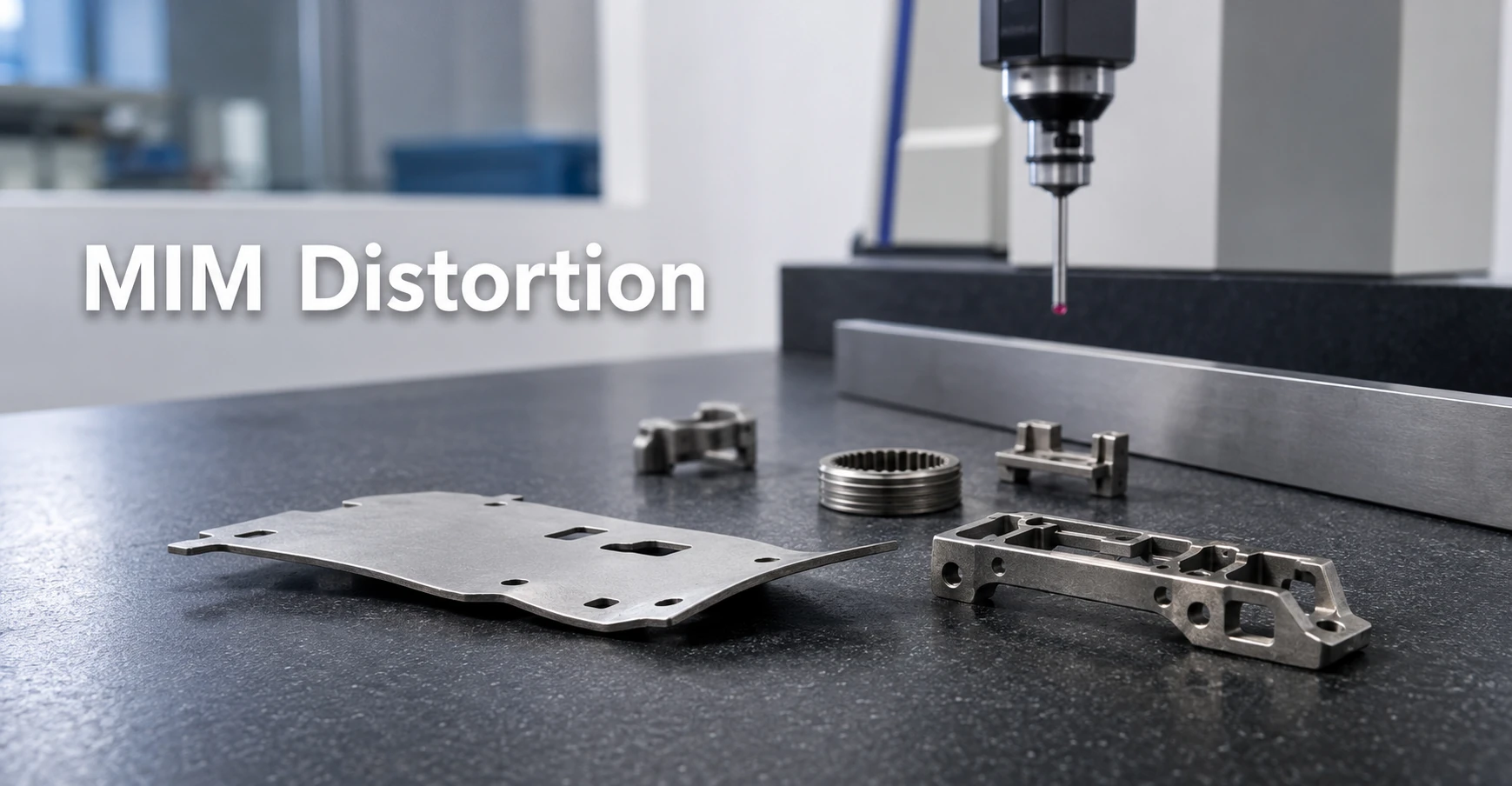

Wie sollten verzugsempfindliche MIM-Teile geprüft werden?
Verzugsempfindliche MIM-Teile sollten anhand der für die Anwendung relevanten Geometrie geprüft werden, nicht nur anhand von einfachen linearen Abmessungen. Ein Teil kann Breiten- und Längenprüfungen bestehen, aber dennoch Ebenheit, Geradheit, Rundheit, Parallelität oder Bezugsbeziehungen nicht erfüllen.
Mehr als lineare Abmessungen prüfen
Lineare Abmessungen reichen für viele verzugs-empfindliche Teile nicht aus. Eine dünne Platte kann die korrekte Länge, aber schlechte Ebenheit aufweisen. Ein Ring kann den korrekten Außendurchmesser in einem Abschnitt, aber schlechte Rundheit haben. Ein langes Merkmal kann die End-zu-End-Länge erfüllen, aber die Geradheit nicht. .
Deshalb sollten Zeichnungen bei Bedarf geometrische Anforderungen enthalten. ISO 1101 ist ein allgemeiner GPS-Standard für geometrische Produktspezifikationen und Toleranzen und ist relevant für die Definition von Form-, Orientierungs-, Lage- und Rundlaufanforderungen, anstatt sich nur auf lineare Abmessungen zu verlassen. ISO 1101
Verwenden Sie das korrekte Bezugssystem und die funktionale Messmethode
Die Inspektion sollte auf dem funktionalen Bezugssystem basieren. Koordinatenmessgeräte (KMG), optische Messsysteme, Ebenheitsprüfung, Rundheitsmessung, Sonderlehren und Profilmessungen können je nach Teil relevant sein.
Der wichtige Punkt ist nicht allein der Name des Messgeräts. Wichtig ist, ob die Methode widerspiegelt, wie das Teil in der Endmontage funktioniert. Beispielsweise sollte eine Montagefläche in Bezug auf die Merkmale, die sie positioniert, überprüft werden. Eine Bohrung sollte basierend auf ihrer Passungsfunktion und nicht nur auf ihrem Nenndurchmesser überprüft werden.
Funktionale Verformung von kosmetischer Verformung trennen
Nicht jede sichtbare Verformung hat die gleiche Bedeutung. Eine leichte visuelle Welle auf einer nicht-funktionalen Oberfläche kann in einigen Anwendungen akzeptabel sein. Ein kleiner Ebenheitsfehler auf einer Dichtfläche kann inakzeptabel sein. Eine geringfügige Verdrehung in einem kosmetischen Rahmen mag keine Rolle spielen, während eine ähnliche Verdrehung in einem Positionierungswinkel zu einem Montagefehler führen kann.
| Prüfschwerpunkt | Warum das wichtig ist |
|---|---|
| Ebenheit | Beeinflusst Dichtung, Montage, Gleiten, Kontakt und Montage-Stabilität |
| Geradheit | Beeinflusst lange Arme, Wellen, Schienen und Positionierungsmerkmale |
| Rundheit | Beeinflusst Ringe, Bohrungen, Drehteile und Positionierungsbohrungen |
| Parallelität | Beeinflusst Passflächen und gestapelte Baugruppen |
| Profil | Hilft bei der Bewertung komplexer Oberflächen und nicht-prismatischer Geometrien |
| Bezugsmerkmalbeziehung | Bestimmt, ob das Teil in der Baugruppe passt und funktioniert |
| Visuelle Verformung | Hilft bei der Identifizierung von Durchhängen, Stempelspuren oder handhabungsbedingten Formänderungen |
Beispiele für technische Überprüfungen
Dünne Montageplatte mit Ebenheitsabweichung
Welches Problem ist aufgetreten: Eine dünne MIM-Montageplatte bestand nach dem Sintern die grundlegende Längen- und Breitenprüfung, aber die Hauptmontagefläche zeigte sichtbare Verformungen. Bei der Montageprüfung saß das Teil nicht gleichmäßig auf der Gegenkomponente auf.
Warum es passiert ist: Die frühe Zeichnung konzentrierte sich auf Außenabmessungen und Lochpositionen, definierte jedoch nicht klar die Ebenheitsanforderung der Montagefläche. Das Teil hatte auch einen dünnen Bereich mit begrenzter Steifigkeit, was es während des Sinterns empfindlich gegenüber Stützen und Schwerkraft machte.
Was die eigentliche Systemursache war: Das Problem war nicht nur ein Problem des Sinterofens. Die Systemursache umfasste eine dünne, flache Geometrie, eine unzureichende frühe Stützungsprüfung, eine unklare Definition der Funktionsfläche und das Fehlen einer Ebenheitsanforderung während der RFQ.
Wie wurde es korrigiert: Die funktionale Montagefläche wurde als kritische Oberfläche definiert. Die Stützorientierung wurde überprüft, und das Team bewertete, ob eine lokale Nachbearbeitung nach dem Sintern für den Montagebereich erforderlich war.
Wie kann ein erneutes Auftreten verhindert werden: Für dünne, flache MIM-Teile sollte die Ebenheit vor der Werkzeugerstellung definiert werden. Die RFQ sollte die 2D-Zeichnung, das 3D-Modell, die funktionale Fläche, das Bezugssystem und die Zulässigkeit von Nachbearbeitungen enthalten.
Langer Arm mit Sinterschwund
Welches Problem ist aufgetreten: Eine MIM-Komponente mit einem langen Arm und einem kleinen Positionierloch am Ende zeigte nach dem Sintern eine Positionsdrift. Das Loch war in der Endmontage nicht funktional ausgerichtet, obwohl mehrere allgemeine Abmessungen nahe am Nennwert lagen.
Warum es passiert ist: Der lange Arm wirkte während des Sinterprozesses wie ein Kragträger. Die Stützstrategie kontrollierte das freie Ende nicht ausreichend, und die Zeichnung hob das Endloch nicht als kritisches Positionierungsmerkmal hervor.
Was die eigentliche Systemursache war: Die Grundursache war eine Kombination aus Teilegeometrie, Schwerkraft während des Sinterens, schwacher Unterstützung im freien Bereich und unvollständiger Definition der funktionalen Anforderung.
Wie wurde es korrigiert: Das Stützkonzept wurde überprüft, die kritische Lochposition wurde klarer definiert, und das Team erwog eine Rippenverstärkung oder eine lokale Designanpassung zur Verbesserung der Steifigkeit.
Wie kann ein erneutes Auftreten verhindert werden: Lange Arme, Kragträger und brückenartige Merkmale sollten vor der Werkzeugerstellung auf Durchbiegung geprüft werden. Wenn das freie Ende ein funktionales Loch, eine Nut, einen Haken oder eine Kontaktfläche aufweist, sollten Toleranz und Prüfverfahren bereits im RFQ-Stadium definiert werden.
Welche Informationen sollten Sie für eine Risikobewertung von Sinterverzug senden?
Für verzugsempfindliche MIM-Teile sollte ein nützliches RFQ-Paket dem Ingenieurteam helfen, nicht nur die Teileform, sondern auch die Funktion und die Risikoprioritäten zu verstehen.
Zeichnung und 3D-Modell
Senden Sie sowohl eine 2D-Zeichnung als auch ein 3D-CAD-Modell, falls verfügbar. Das 3D-Modell hilft bei der Bewertung der Geometrie, Wandstärke, Stützorientierung und des möglichen Werkzeugansatzes. Die 2D-Zeichnung sollte Toleranzen, Bezugsstruktur, funktionale Oberflächen, kosmetische Oberflächen und Prüfanforderungen definieren.
Material, Anwendung und funktionale Anforderungen
Das Material beeinflusst das Sinterverhalten, Festigkeit, Härte, Korrosionsbeständigkeit, magnetische Reaktion, Wärmebehandlungsoptionen und die Planung von Sekundärbearbeitungen. Die Anwendung hilft dem Lieferanten zu verstehen, welche Merkmale kritisch und welche weniger empfindlich sind.
- Materialgüte oder angestrebte Materialfamilie
- Anwendungsumgebung
- Anforderung bezüglich Last, Verschleiß, Korrosion, Magnetismus oder Temperatur
- Oberflächengüte oder Beschichtungsanforderung
- Montagemethode
- Funktionale und kosmetische Oberflächen
- Ob Wärmebehandlung oder Nachbearbeitungen erwartet werden
Ebenheit, Geradheit, Rundheit und Montagetoleranzen
Wenn Ebenheit, Geradheit, Rundheit, Parallelität, Koaxialität oder Profil die Funktion beeinflussen, geben Sie dies in der Zeichnung oder in den RFQ-Notizen an. Verlassen Sie sich nicht nur auf allgemeine Toleranzen für verzugs-empfindliche Teile.
Ein Lieferant kann das tatsächliche Risiko nur bewerten, wenn die funktionale Toleranz sichtbar ist. Wenn die Toleranz fehlt, kann das Teil ohne die richtige Unterstützung, Vorrichtung, Inspektion oder Nachbearbeitungsplanung angeboten werden.
Geschätztes Jahresvolumen und Erwartungen an die Nachbearbeitung
Das Jahresvolumen beeinflusst, ob es sinnvoll ist, einen dedizierten Einleger, eine kundenspezifische Prüflehre, eine Kalibrierungsvorrichtung oder einen nachgelagerten Bearbeitungsprozess zu entwickeln. Ein Projekt mit geringem Volumen erfordert möglicherweise eine andere Risiko- und Kostenstrategie als ein wiederkehrendes Produktionsprojekt mit hohem Volumen.
Für einen umfassenderen Weg zur Angebotsvorbereitung siehe MIM-RFQ-Vorbereitungsleitfaden.
| RFQ-Eingabe | Warum es für die Verzugs-Prüfung wichtig ist |
|---|---|
| 2D-Zeichnung | Definiert Toleranzen, Bezugselemente, funktionale Oberflächen und Inspektionsanforderungen |
| 3D-CAD-Modell | Hilft bei der Überprüfung von Geometrie, Wandstärke, Stützrichtung und Werkzeugkonzept |
| Werkstoffgüte | Beeinflusst das Sinterverhalten, die Festigkeit, die Wärmebehandlung und die Korrekturmöglichkeiten |
| Funktionsflächen | Bestimmt, welche Bereiche während der Stütz- und Endbearbeitung geschützt werden müssen |
| Kosmetische Oberflächen | Vermeidet sichtbare Stempel- oder Angussmarkierungen auf wichtigen Oberflächen |
| Ebenheit / Rundheit / Geradheit | Identifiziert verzugs-empfindliche Anforderungen frühzeitig |
| Montagebedingung | Klärt, wie das Teil tatsächlich verwendet wird |
| Geschätzte Jahresstückzahl | Beeinflusst, ob spezielle Setzer, Vorrichtungen oder Lehren wirtschaftlich sind |
| Erwartungen an Nachbearbeitungen | Hilft bei der realistischen Kalkulation von Bearbeitungs-, Kalibrierungs-, Schleif- oder Nachbearbeitungskosten |
| Bekannte Fehlerhistorie | Hilft, die Prüfung auf das tatsächliche Produktions- oder Montageproblem zu konzentrieren |
FAQ: Verzug beim MIM-Sintern
Ist die Sinterschwindung beim MIM-Verfahren dasselbe wie Verzug?
Nein. Die Schwindung ist die erwartete Größenreduzierung, die auftritt, wenn sich das MIM-Teil während des Sinterprozesses verdichtet. Verzug ist eine Formänderung, wie z. B. Verwerfung, Durchbiegung, Verdrehung, Abweichung der Ebenheit oder Verlust der Rundheit. Ein Teil kann nahe der erwarteten Größe schrumpfen und dennoch fehlschlagen, weil die Form nicht stabil ist.
Kann jegliche Sinterschwindung bei MIM-Teilen nach dem Sintern behoben werden?
Geringfügige Abweichungen in der Ebenheit oder lokale Merkmalsvariationen können bei einigen Projekten durch Kalibrieren, Richten, Schleifen oder Bearbeiten korrigiert werden. Schwerwiegende Verformungen, Durchbiegungen oder Verdrehungen erfordern in der Regel eine Überprüfung des Teiledesigns, der Stützorientierung, der Wanddickenbalance, der Anschnittposition oder des Sinterprozesses.
Wann sollte ein MIM-Teil nach dem Sintern neu konstruiert statt korrigiert werden?
Eine Überprüfung der Strategie für Neugestaltung oder Unterstützung sollte in Betracht gezogen werden, wenn Verzug ein funktionales Bezugselement, eine Dichtfläche, eine Montagefläche, eine lange freitragende Spannweite oder ein Merkmal beeinträchtigt, das nicht ohne übermäßigen Materialabtrag korrigiert werden kann. In diesen Fällen sollten Geometrie, Stützorientierung und kritische Toleranzen vor der Werkzeugrevision oder Wiederholung von Versuchen überprüft werden.
Welche MIM-Teileformen verziehen sich am ehesten?
Dünne flache Platten, lange Arme, Ausleger, offene Ringe, Rahmen, C-förmige Teile, ungleichmäßige Massestrukturen und Teile mit engen Ebenheits- oder Rundheitsanforderungen sind empfindlicher gegenüber Sinterschwindung und Verzug. Diese Geometrien sollten vor der Werkzeugerstellung geprüft werden.
Beeinflusst die Anschnittposition die Sinterschwindung?
Ja, dies kann sich indirekt auf Verzug auswirken. Anschnittposition und Fließrichtung beeinflussen die Dichte des Grünteils, die Füllbalance und lokale Spannungen. Wenn der Zustand des Grünteils nicht gleichmäßig ist, kann das Teil beim Sintern ungleichmäßig schrumpfen und Verzug oder Dimensionsabweichungen aufweisen.
Sollen Ebenheits- oder Rundheitsanforderungen im RFQ (Angebotsanfrage) enthalten sein?
Ja. Wenn Ebenheit, Geradheit, Rundheit, Profil oder Bezugsbezug die Endfunktion beeinflussen, sollte dies in der Zeichnung oder in den RFQ-Notizen angegeben werden. Diese Anforderungen beeinflussen die Stützplanung, die Inspektionsmethode, die Sekundärbearbeitungen und die Kosten.
Kann ein spezieller Sinterträger Verzug reduzieren?
Ein dedizierter Stützkörper kann helfen, Verzug bei langen Spannweiten, filigranen Merkmalen, dünnen Oberflächen oder Teilen ohne stabile Auflagefläche zu reduzieren. Das Design des Stützkörpers verursacht jedoch zusätzliche Kosten und muss unter Berücksichtigung der Teilegeometrie, des Materials, der Kontaktflächen, der optischen Anforderungen und des Produktionsvolumens geprüft werden.
Was kann XTMIM vor der Werkzeugerstellung prüfen?
XTMIM kann vor der Werkzeug- oder Produktionsplanung die 2D-Zeichnung, das 3D-Modell, die Materialanforderung, die Wandstärke, die Stützflächen, das Werkzeug- und Angussrisiko, verzugsempfindliche Toleranzen, die Inspektionsmethode und die Notwendigkeit von Nachbearbeitungen prüfen.
Fordern Sie eine Überprüfung des Risikos von Sinterverzug vor der Werkzeugerstellung an
Wenn Ihr MIM-Teil dünne flache Abschnitte, lange Arme, Ausleger, offene Rahmen, enge Ebenheits-, Rundheits- oder montage-empfindliche Bezugsflächen aufweist, ist es besser, das Risiko von Sinterverzug vor der Werkzeugerstellung zu prüfen.
Bitte senden Sie 2D-Zeichnungen, 3D-CAD-Dateien, Materialanforderungen, funktionale Oberflächen, kosmetische Oberflächen, Anforderungen an Ebenheit/Rundheit/Geradheit, Erwartungen an die Oberflächengüte, geschätztes Jahresvolumen und Hintergrundinformationen zur Anwendung. Das Ingenieurteam von XTMIM kann prüfen, ob die Teilegeometrie Risiken hinsichtlich Verzug, Durchbiegung, Verdrehung, Stützbedarf, Schwindung oder Prüfbarkeit birgt, bevor das Werkzeugdesign und die Produktionsplanung erfolgen.
Technische Prüfung durch das XTMIM-Engineering-Team
Dieser Artikel wurde vom XTMIM Engineering Team für die Eignung des MIM-Prozesses, DFM-Risiken, Werkzeugüberlegungen, Risiken von Sinterverzug, Toleranzplanung, Anforderungen an Sekundärbearbeitungen und Prüfbarkeit vorbereitet und überprüft.
Die Überprüfung konzentriert sich auf praktische Fertigungsfragen, die die Entwicklung von MIM-Projekten beeinflussen, einschließlich Teilegeometrie, Wandstärke, Stützflächen, Grünteil-Stabilität, Einfluss von Entbinderung und Sintern, Maßkontrolle, funktionale Toleranzen und Produktionsmachbarkeit.
Die endgültige Fertigungsfähigkeit sollte immer durch projektspezifische Zeichnungsprüfung, Materialauswahlprüfung, Toleranzprüfung und Lieferantenprozessbewertung bestätigt werden.
Hinweis zu Normen und technischen Referenzen
Die folgenden Referenzen unterstützen Design-, Material-, Inspektions- oder Prozessüberwachungsentscheidungen für dieses Thema. Sie ersetzen keine projektspezifische DFM-Prüfung, Materialbestätigung, Toleranzprüfung oder Lieferantenprozessvalidierung.
- MIMA Prozessübersicht: MIM — relevant für das Verständnis der MIM-Prozesskette von Feedstock über Formgebung, Entbindern und Sintern.
- MIM-Komplexe Konstruktionen mit MIM — relevant für Wandstärke, Stützen, lange Spannweiten, Kragträger und verzugsbezogene Designprüfungen.
- MIMA Sekundäroperationen mit MIM — relevant für das Verständnis, wann Bearbeitung, Kalibrierung, Schleifen oder andere Nachbearbeitungsschritte nach dem Sintern in Betracht gezogen werden können.
- MPIF Standard 35-MIM — relevant für den allgemeinen Spezifikationskontext von MIM-Werkstoffen.
- ASTM B883 — relevant für den Spezifikationskontext von Eisen-MIM-Werkstoffen.
- ISO 1101 — relevant für geometrische Tolerierung, einschließlich Form-, Richtungs-, Orts- und Rundlaufanforderungen.
