도면, 재료 요구사항, 연간 생산량, 공차 요구사항 또는 애플리케이션 세부 정보를 공유해 주세요. 당사의 엔지니어링 팀이 귀하의 MIM 프로젝트를 검토하고 기술 피드백 또는 견적을 제공합니다.
금속 사출 성형(MIM)은 가공하기 어렵거나, 느리거나, 비효율적인 형상의 작고 반복적인 금속 부품이 필요한 산업에서 사용됩니다. 일반적인 MIM 산업 의료 및 치과 기기, 자동차 부품, 전자 제품, 웨어러블 기기, 잠금 장치, 산업용 공구, 시계, 안경, 소비자 하드웨어 및 일부 항공우주 관련 조립품이 포함됩니다. 이 글에서는 산업 응용 분야와 부품 적합성에 대해 설명하며, 시장 규모 예측이나 일반적인 MIM 시장 보고서가 아닙니다. MIM은 부품 형상이 복잡해 보인다고 해서 선택되는 것이 아닙니다. 부품 크기, 재료, 연간 생산량, 공차 계획 및 후처리 공정이 모두 공정 범위에 적합할 때 실용적인 선택이 됩니다. 가장 강력한 금속 사출 성형 응용 분야 미세한 형상, 내부 형상, 보스, 슬롯, 소형 메커니즘 또는 가공하기 어려운 합금으로 제작된 작은 MIM 부품에 적합합니다. 대형 부품, 길고 평평한 부품, 매우 두꺼운 단면, 거울과 같은 표면 마감 또는 소결 수축 편차를 허용할 수 없는 기준 치수에는 약한 적용 사례가 됩니다. 올바른 제조 결정을 위해 엔지니어는 공정을 승인하거나 검토를 위해 도면을 제출하기 전에 MIM 재료, MIM 공차, 금형 비용, 탈지 위험, 소결 수축, 밀도, 표면 마감 및 소결 후 가공을 평가해야 합니다.
다양한 산업 분야에서는 소형 금속 부품에 반복적인 수요, 형상 복잡성 및 재료 요구 사항이 충분하여 금형 제작 및 소결 제어가 정당화될 때 금속 사출 성형(MIM)을 사용합니다. 이 공정은 일반적으로 금속 분말 선택, 바인더 시스템 준비, 피드스톡 혼합, 사출 성형, 탈지, 소결 및 필요한 경우 후처리 공정을 포함합니다. 주요 엔지니어링 가치는 단순히 “복잡한 형상”이 아닙니다. 이는 미세한 형상, 내부 형상, 보스, 슬롯, 치아, 힌지 또는 컴팩트 메커니즘을 반복 가능한 거의 최종 형상(near-net-shape) 부품으로 통합하면서 중요하지 않은 표면의 불필요한 가공을 줄이는 능력입니다.
ASTM B883 은 철계 MIM 재료가 지정될 때 관련이 있습니다. 이는 금속 사출 성형 철계 부품에 대한 일반적인 재료 경로(분말 및 바인더 혼합, 사출, 탈지, 소결, 가능한 열처리 포함)를 정의하기 때문입니다. MPIF Standard 35-MIM 은 엔지니어와 구매자가 보다 일관된 기대치로 MIM 재료를 지정하는 데 도움이 되므로 관련이 있습니다. 이러한 표준은 견적, 도면 검토, 재료 승인, 기계적 시험, 생산 승인 시 중요합니다.
엔지니어링 평가에서 실제 질문은 “어떤 산업에서 MIM 부품을 사용하는가?”만이 아닙니다. 더 나은 질문은 다음과 같습니다. “MIM의 형상, 재료 성능, 금형 비용, 소결 제어 및 후처리 공정이 함께 의미 있는 소형 금속 부품을 가진 산업은 무엇인가?”와 같은 산업 참조는 금속사출성형협회 및 유럽분말야금협회 MIM은 다양한 산업 시장에서 사용되는 공정이지만, 최종 공정 선택은 부품 형상 및 인증 요구 사항에 따라 달라집니다. 시장 동향 정보는 MIM 산업 동향 가이드; 부품 레벨의 실현 가능성을 위해, 다음을 사용하십시오 MIM 적용 선택 가이드.
MIM 시장의 성장 또는 강력한 산업 수요가 해당 산업의 모든 금속 부품에 MIM을 사용해야 함을 의미하지는 않습니다. 의료용 MIM 애플리케이션, 자동차용 MIM 부품, 전자 제품용 MIM 부품 또는 웨어러블 기기용 MIM 부품과 같은 시장 용어는 이 공정이 자주 고려되는 분야를 보여줍니다. 제조 결정은 여전히 부품 수준에서 이루어져야 합니다. 형상, 벽 두께, 연간 생산량, 재료 등급, 공차 전략, 탈지 위험, 소결 수축, 표면 마감 및 검사 방법이 모두 조화를 이루어야 합니다.
| 검색 또는 비즈니스 신호 | 무엇을 알려주는가 | 무엇을 증명하지 않는가 | 최적의 다음 단계 |
|---|---|---|---|
| MIM 시장 성장 | 더 많은 산업 분야에서 소형 금속 부품에 MIM을 고려하고 있습니다 | 특정 부품이 성형 가능하거나 경제적이라는 것을 증명하지는 않습니다 | 부품 형상, 연간 생산량, 재료 경로 검토 |
| 산업 적용 사례 | 유사 제품이 이미 MIM으로 성공적으로 제작되었을 수 있습니다 | 도면별 DFM 검토를 대체하지는 않습니다 | 검증된 부품과 비교 MIM 적용 패턴 |
| 부품 통합 기회 | 가공, 스탬핑 또는 조립된 형상을 결합할 수 있습니다 | 공차, 평탄도 또는 표면 관련 위험을 제거하지 않습니다 | 확인 MIM 적용 선택 가이드 |
| 견적 요청 또는 도면 검토 | 공급업체는 형상 및 요구 사항을 바탕으로 타당성을 판단할 수 있습니다 | 산업 명칭만으로 판단해서는 안 됩니다 | 검토를 위해 도면 제출 재료, 볼륨 및 공차 참고 사항 포함 |
아래 산업은 시장 점유율 순위가 아닌 애플리케이션 범주로 읽어야 합니다. 각 산업은 다양한 이유로 MIM을 사용합니다. 의료 프로젝트는 내식성 및 세척성을 중요하게 생각할 수 있으며, 자동차 프로젝트는 내마모성, 피로 강도 및 배치 안정성을 중요하게 생각할 수 있습니다. 전자 및 웨어러블 프로젝트는 소형화, 조립 적합성 및 표면 처리를 중요하게 생각할 수 있습니다. 더 광범위한 산업별 탐색 페이지가 필요한 경우 MIM 산업 허브. 를 참조하십시오. 부품 수준 예시가 필요한 경우 금속 사출 성형 응용 분야 페이지를 참조하십시오.
의료 및 치과 응용 분야에서는 형상, 내식성, 반복성 및 검증된 표면 상태가 중요한 소형 스테인리스강, 티타늄 합금 또는 응용 분야별 합금 부품에 MIM을 자주 사용합니다. 일반적인 예로는 수술 기구 부품, 교정 브라켓, 소형 조(jaw), 치과 도구 부품, 내시경 하드웨어, 파지 기능 부품 및 소형 하우징이 있습니다.
이 분야에서 MIM이 유용한 이유는 많은 의료 부품이 소형이고 정밀하며 대량 생산 시 경제적인 가공이 어렵기 때문입니다. 그러나 의료용 MIM 부품은 일반 산업용 하드웨어보다 더 엄격한 관리가 필요합니다. 엔지니어는 생산 승인 전에 재료 인증, 생체 적합성 요구 사항, 부동태화, 세척, 버(burr) 한계, 표면 거칠기, 로트 추적성 및 검사 방법을 검토해야 합니다.
일반적인 엔지니어링 실수는 의료용 MIM 부품이 소결 직후 모든 기능 표면이 완성된 상태로 나올 것이라고 가정하는 것입니다. 복합 분야 엔지니어링 교육 시나리오에서 의료용 기구 조(jaw)가 처음에 완전 성형 MIM 부품으로 설계되었지만, 파지 표면이 요구되는 접촉 거동과 모서리 정의를 충족하지 못했습니다. 실제 문제는 표면 거칠기만이 아니었습니다. 설계가 정밀 기능 기준점과 혼합된 근접 최종 형상(near-net-shape) 형상을 가지고 있었기 때문입니다. 해결책은 본체를 MIM 근접 최종 형상 부품으로 유지하면서 파지 표면과 기능 기준점에 소결 후 가공을 추가하는 것이었습니다. 재발을 방지하기 위해 의료 프로젝트는 금형 제작 전에 성형 형상, 가공 접촉면, 연마 영역, 부동태화 표면 및 검사 관리 기준점을 분리해야 합니다.
자동차 애플리케이션은 소형 금속 부품이 안정적인 생산량과 반복 가능한 기능 형상을 필요로 하는 경우 MIM을 사용합니다. 일반적인 MIM 부품에는 액추에이터 부품, 센서 관련 하드웨어, 소형 브래킷, 잠금 요소, 시트 메커니즘 부품, 변속기 관련 소형 부품, EV 하드웨어 및 소형 마모 부품이 포함될 수 있습니다.
자동차 프로젝트에서 MIM을 고려하는 이유는 일반적으로 형상 통합, 가공 공정 감소, 내마모성, 일관된 배치, 대량 생산 시 비용 관리의 조합입니다. 자동차 MIM 부품의 주요 검토 항목은 소결 수축 제어, 밀도, 기공률, 열처리 응답성, 피로 거동, 치수 안정성 및 기능 게이징입니다.
자동차 프로젝트는 또한 가공 설계를 금형으로 전환하기 전에 MIM 설계 지침을 검토해야 하는 이유를 보여줍니다. 엔지니어링 교육을 위한 복합 현장 시나리오에서 소형 자동차 브래킷은 그린 파트 품질은 양호했지만 소결 후 최종 평탄도에서 불량이 발생했습니다. 부품은 긴 얇은 암에 연결된 두꺼운 보스 하나를 가지고 있어 두 영역이 다르게 수축 및 냉각되었습니다. 근본 원인은 CNC 설계가 벽 전이, 소결 지지대, 게이트 위치 및 부품 방향을 재설계하지 않고 MIM으로 이전되었기 때문입니다. 수정 사항은 보스 전이부를 부드럽게 하고, 세터 지지대를 변경하며, 중요한 평탄도 영역을 수축 위험이 가장 높은 영역에서 멀리 이동하는 것이었습니다. 자동차 MIM 부품을 견적하기 전에 벽 균형, 소결 지지대, 게이트 위치 및 가능한 사이징 또는 가공을 함께 검토해야 합니다.
전자제품 및 웨어러블 제품은 종종 힌지, 버튼, 소형 구조 프레임, 커넥터 관련 부품, 차폐 부품, 센서 하우징, 래치 부품, 카메라 관련 하드웨어, 스마트워치 부품 및 소형 기계적 인터페이스에 MIM을 사용합니다.
이러한 부품은 종종 소형 크기, 조립 적합성, 얇은 형상 및 미관 또는 반미관 표면을 결합합니다. MIM은 정밀한 형상을 지원할 수 있지만 전자제품 프로젝트는 종종 표면 처리 위험을 과소평가합니다. 폴리싱, PVD, 도금, 블라스팅 및 패시베이션은 기공, 플로우 마크, 파팅 라인, 웰드 라인 또는 소결 변형을 드러낼 수 있습니다.
가시적인 전자 부품의 경우 도면 및 품질 계획은 미관 표면, 비미관 표면, 게이트 영역, 폴리싱 여유, 허용 가능한 핏, 모서리 라운딩 한계, 검사 조명 및 PVD 또는 도금이 장식용, 보호용 또는 기능성인지 여부를 정의해야 합니다. 엔지니어링 교육을 위한 복합 현장 시나리오에서 웨어러블 기기 힌지는 소결 및 폴리싱 후에는 허용 가능해 보였지만 PVD 코팅 후 작은 핏과 어두운 반점이 보이게 되었습니다. 폴리싱 단계에서 표면 근처 기공이 열렸고 PVD 코팅으로 인해 반사광 아래에서 더 쉽게 보이게 되었습니다. 근본 원인은 팀이 주로 치수로 MIM 부품을 승인하고 미관 영역, 기공 허용 기준, 폴리싱 여유 또는 PVD 전 검사를 정의하지 않았기 때문입니다. 시정 조치는 밀도 제어를 조정하고, 폴리싱 단계를 변경하며, 코팅 전 검사를 수행하는 것이었습니다. 향후 프로젝트의 경우 코팅 경로 및 미관 검사는 툴링 출시 검토의 일부여야 하며 사후 고려 사항이 아니어야 합니다.
잠금장치 및 기계식 하드웨어 산업은 캠, 폴, 레버, 래치, 버튼, 내부 링키지, 소형 기어, 슬라이딩 블록 및 여러 기능면을 가진 소형 기계 부품에 MIM을 사용합니다.
MIM은 잠금장치 부품이 복잡한 프로파일, 국부 내마모성, 소형 형상 및 안정적인 조립 적합성을 필요로 할 수 있기 때문에 종종 고려됩니다. 저합금강, 스테인리스강 및 경화성 스테인리스강 등급은 강도, 내식성, 슬라이딩 마모 및 표면 경도 요구 사항에 따라 선택될 수 있습니다.
잠금 부품은 치수 검사를 통과하더라도 재료 경도, 밀도, 표면 상태, 모서리 형상, 윤활 또는 열처리가 적절하지 않으면 사이클 테스트 중에 여전히 실패할 수 있습니다. 엔지니어링 교육을 위한 복합 현장 시나리오에서 잠금 캠은 정확한 치수를 가졌지만 사이클링 중에 조기 마모를 보였습니다. 선택된 스테인리스 재료는 허용 가능한 내식성을 가졌지만 반복적인 슬라이딩 접촉에 대한 표면 경도가 충분하지 않았습니다. 실제 원인은 접촉 응력과 마모 메커니즘보다는 외관과 내식성에 기반한 재료 선택이었습니다. 수정 사항은 경화 가능한 등급으로 변경하고 열처리 경도를 확인하는 것이었습니다. 잠금 장치 및 기계식 하드웨어의 경우 최종 MIM 재료 승인 전에 토크 전달, 슬라이딩 접촉, 윤활, 경도, 모서리 상태 및 마모 테스트를 검토해야 합니다.
산업용 공구 및 장비는 소형 레버, 홀더, 구동 부품, 마모 부품, 조정 부품, 소형 공구 구성 요소, 펌프 관련 부품, 밸브 관련 소형 부품 및 다수의 가공면이 있는 부품에 MIM을 사용할 수 있습니다.
핵심 엔지니어링 질문은 부품이 주로 강도, 표면 경도, 내마모성, 인성, 내식성, 자기 특성 또는 치수 반복성을 필요로 하는지 여부입니다. 예를 들어, 17-4PH는 강도와 내식성이 모두 필요한 경우 적합할 수 있습니다. 저합금강은 내식성보다 열처리 반응성과 내마모성이 더 중요한 경우 더 적합할 수 있습니다.
산업용 부품은 또한 실용적인 검사 계획이 필요합니다. 많은 엄격한 공차가 있는 도면은 불필요한 후가공을 강제하고 비용을 증가시킬 수 있습니다. 설계 검토 중에 공급업체는 성형 치수, 사이징 치수, 가공 치수 및 기능 게이지 치수를 분리해야 합니다.
항공우주 관련 어셈블리는 형상, 중량 제어 및 반복성이 중요한 특정 소형 부품에 MIM을 사용할 수 있습니다. 가능한 응용 분야로는 소형 브래킷, 센서 하우징, 액추에이터 구성 요소, 체결구 관련 기능, 보조 하드웨어 및 소형 메커니즘 부품이 있습니다.
이러한 프로젝트는 신중한 평가가 필요합니다. 결정은 재료 표준, 밀도, 미세 구조, 기계적 테스트, 추적성, 열처리, 표면 상태 및 승인 프로세스로 시작해야 합니다. MIM은 적절한 검증 없이 중요한 항공우주 부품의 빠른 대체품으로 홍보되어서는 안 됩니다.
고사양 어셈블리의 경우 질문은 “형상을 성형할 수 있는가?”가 아닙니다. 실제 질문은 공급업체가 재료 성능, 치수 안정성, 배치 일관성, 검사 반복성 및 장기 공정 제어를 입증할 수 있는지 여부입니다.
시계, 안경, 주얼리 유사 제품, 라이프스타일 하드웨어는 케이스, 힌지, 버클, 프레임, 장식 부품, 웨어러블 하우징, 소형 기계 부품에 MIM을 사용할 수 있습니다.
이러한 제품은 종종 매력적인 형상과 표면 마감이 필요합니다. MIM은 근접 성형 금속 부품을 만들 수 있지만, 소결 상태의 표면이 자동으로 미러 폴리싱, PVD 또는 전해 도금에 적합한 것은 아닙니다. 기공, 파팅 라인, 게이트 마크, 폴리싱 물결 무늬가 마감 후에 드러날 수 있습니다.
부품에 가시적인 A-표면이 있는 경우, 금형 계획은 게이트 위치, 파팅 라인 방향, 폴리싱 여유, 표면 거칠기 목표, 모서리 보호, 소결 지지, 기공 허용 기준, 최종 외관 검사 기준을 금형 릴리스 전에 정의해야 합니다.
소비재는 반복 생산에서 금속 강도가 필요한 래치, 버튼, 힌지, 잠금 부품, 미용 기기 부품, 소형 가전 메커니즘, 주방 하드웨어, 소형 브래킷, 소형 구조 부품에 MIM을 사용합니다.
소비재에 MIM을 사용하는 이유는 일반적으로 생산량, 부품 통합, 가공 감소의 조합입니다. 연간 생산량이 적거나 부품이 스탬핑, 다이캐스팅, CNC 선삭, 아연 합금 주조에 적합할 정도로 단순하다면 MIM이 최적의 경제적 선택이 아닐 수 있습니다.
소비재의 경우 프로젝트 팀은 단가뿐만 아니라 금형 비용, 외관 불량 리스크, 조립 공차, 도금 또는 코팅 수율, 포장 보호, 장기 배치 일관성도 확인해야 합니다.
| 산업 | 일반적인 MIM 부품 | MIM이 고려되는 이유 | 주요 엔지니어링 리스크 |
|---|---|---|---|
| 의료 및 치과 | 기기 부품, 브래킷, 조(jaw), 소형 하우징 | 소형 형상, 내식성, 반복성 | 인증, 패시베이션, 버 제어, 추적성 |
| 자동차 | 액추에이터 부품, 센서 하드웨어, 소형 변속기 부품 | 양산, 내마모성, 반복 가능한 형상 | 피로, 열처리, 밀도, 치수 안정성 |
| 전자기기 및 웨어러블 | 경첩, 버튼, 프레임, 커넥터 부품 | 초소형 형상, 조립 적합성, 가시 표면 가능성 | PVD 결함, 도금 핏, 평탄도, 외관 불량 |
| 잠금장치 및 하드웨어 | 캠, 폴, 래치, 소형 기어 | 복잡한 프로파일, 슬라이딩 접촉, 소형 메커니즘 | 경도, 내마모성, 토크 전달, 모서리 상태 |
| 산업용 공구 | 레버, 홀더, 구동 부품, 마모 부품 | 가공 공정 감소 및 기능성 형상 | 인성, 밀도, 열처리 변형 |
| 항공우주 관련 어셈블리 | 소형 브래킷, 센서 하우징, 보조 하드웨어 | 중량 제어, 소형 복합 형상, 반복성 | 자격 인증, 테스트, 재료 검증 |
| 시계, 안경, 주얼리 | 케이스, 힌지, 버클, 장식용 금속 부품 | 복잡한 형상과 후가공 가능한 금속 표면 | 연마 흠집, 기공, 가시적인 파팅 라인 |
| 소비재 제품 | 래치, 버튼, 메커니즘, 소형 브래킷 | 대량 생산 반복성 및 부품 통합 | 금형 상각, 조립 공차, 코팅 수율 |

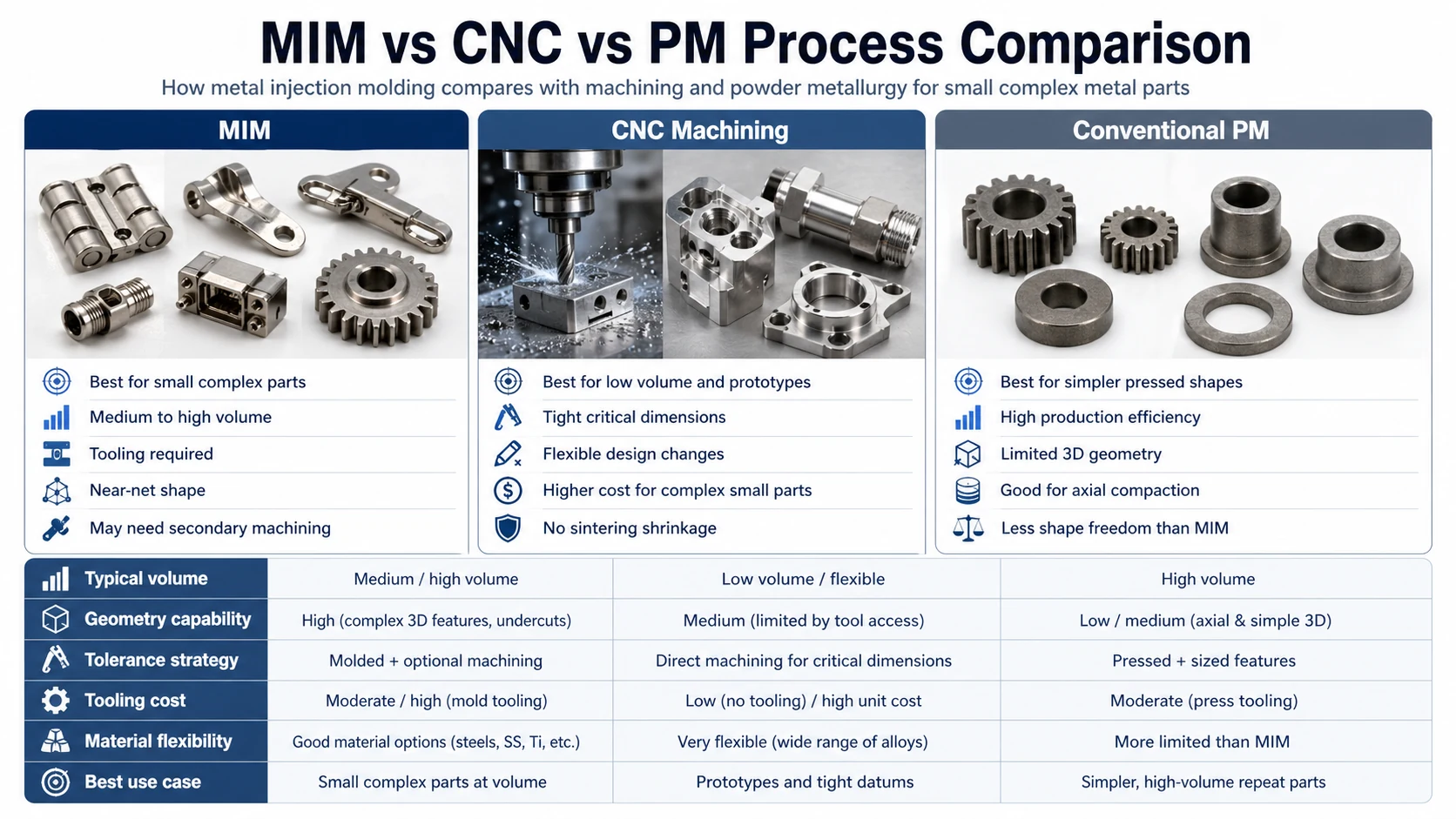

| 공정 | 최적 적합 | 장점 | 한계 | 사용하지 말아야 할 경우 |
|---|---|---|---|---|
| 금속 사출 성형(MIM) | 중소형 복합 MIM 부품, 중대량 생산 | 다중 형상, 다양한 재료 옵션, 비핵심 영역의 가공 최소화 | 금형 비용, 소결 수축, 탈지 리스크, 변형 제어 | 극소량, 대형 부품, 극한 평탄도, 초정밀 기준점 관리 |
| CNC 가공 | 소량, 프로토타입, 정밀 기준점 중요 형상 | 유연한 재료 선택, 정확한 기준점, 빠른 설계 변경 | 반복적인 복합 소형 부품의 경우 높은 비용 | 반복적인 3D 형상이 많은 대량 생산 부품 |
| 기존 분말 야금(PM) | 생산량이 많은 단순 프레스 형상 | 축 방향 압축 형상에 효율적 | 측면 형상, 언더컷 및 복잡한 3D 형상 제한 | 복잡한 다방향 형상을 가진 초소형 부품 |
| 다이캐스팅 | 고용량 아연 또는 알루미늄 합금 부품 | 비철 합금의 빠른 사이클 타임과 우수한 형상 구현 능력 | 재료 제한, 기공 위험, 상이한 강도 프로파일 | 스테인리스강, 경화성 철계 부품, 고밀도 합금 부품 |
| 스탬핑 | 얇은 판금 부품 | 평판 또는 성형 판금 부품의 대량 생산 시 낮은 단가 | 제한된 3D 두께 및 국부 보스 형상 | 두꺼운 3D 부품, 내부 형상, 소형 금속 메커니즘 |
MIM 재료는 산업명이 아닌 실제 사용 요구사항에 따라 선택해야 합니다. 동일한 산업에서도 내식성, 강도, 경도, 자기 특성, 내마모성, 밀도, 연마성, 코팅 요구사항에 따라 316L, 17-4PH, 420 스테인리스강, 저합금강, 티타늄 합금, 텅스텐 합금 또는 기타 재료를 사용할 수 있습니다.
The MPIF Standard 35-MIM 2025 edition 설계자와 구매자가 MIM 재료 요구사항에 대한 공통 언어가 필요할 때 유용한 참고 자료입니다. 프로젝트별 테스트의 필요성을 없애지는 않지만, RFQ, 샘플링 및 생산 승인 시 모호한 재료 설명을 방지하는 데 도움이 됩니다.
| 재료 그룹 | 일반적인 산업 용도 | 선정 이유 | 엔지니어링 참고 사항 |
|---|---|---|---|
| 316L 스테인리스강 | 의료, 치과, 시계, 전자제품, 식품 접촉 하드웨어 | 내식성 및 표면 마감성 | 높은 마모나 높은 경도가 요구되는 경우 표면 처리나 설계 변경 없이는 적합하지 않음 |
| 17-4PH 스테인리스강 | 자동차, 산업, 자물쇠, 구조용 소형 부품 | 시효 경화 후 강도 및 적절한 내식성 | 열처리로 인해 치수가 변하고 변형 위험이 증가할 수 있음 |
| 420 스테인리스강 | 마모 부품, 잠금 부품, 공구 부품, 소형 샤프트 | 경화성 및 내마모성 | 내식성은 316L보다 낮음; 열처리 제어가 중요함 |
| 430 스테인리스강 | 자성 부품, 전자제품, 센서 관련 하드웨어 | 자기적 특성 및 스테인리스 내식성 | 자기적 및 기계적 요구 사항은 샘플 테스트를 통해 검증해야 함 |
| 저합금강 | 자동차, 공구, 잠금 장치, 산업용 부품 | 강도, 내마모성, 열처리 반응성 | 녹이 우려되는 경우 일반적으로 코팅, 오일링, 도금 또는 부식 방지 처리가 필요함 |
| 티타늄 합금 | 의료, 웨어러블, 일부 항공우주 관련 하드웨어 | 저밀도, 내식성, 생체적합성 가능성 | 재료 및 가공 비용이 높고, 더 엄격한 공정 관리가 필요함 |
| 텅스텐 합금 | 카운터웨이트, 진동 제어, 밀도 기반 부품 | 컴팩트한 부피에서 높은 밀도 구현 | 중량 부품은 신중한 탈지, 소결 및 변형 검토가 필요함 |
MIM은 부품이 금속이고 복잡하다고 해서 항상 적합한 공정은 아닙니다. 형상, 공차, 생산량 또는 표면 요구 사항이 피드스톡 성형, 탈지, 소결 수축 및 후처리의 현실과 일치하지 않을 때 공정은 위험해집니다.
| 상황 | 위험한 이유 | 더 나은 방향 |
|---|---|---|
| 연간 생산량이 매우 낮은 경우 | 금형 비용을 상각할 수 없음 | CNC 가공, 금속 적층 제조, 소프트 툴링 또는 단순화된 설계 |
| 크고 무거운 부품 | 탈지 시간, 소결 지지대 및 변형이 어려워짐 | 주조, 단조, 분말야금, CNC 가공 또는 용접 조립 |
| 길고 평평한 얇은 형상 | 탈지 및 소결 중 변형 위험 | 스탬핑, 가공, 재설계, 또는 타당할 경우 MIM에 사이징 추가 |
| 매우 엄격한 기준점 중요 공차 | 소결 수축 변동으로 직접 제어가 어려움 | MIM 후 소결 가공 또는 전체 CNC 가공 |
| 거울 외관 표면 필요 | 가공 후 기공, 파팅 라인, 연마 파문이 나타날 수 있음 | 정의된 연마 여유를 둔 MIM, 또는 단조재로부터 CNC 가공 |
| 급격한 벽 두께 변화 | 차등 수축으로 인해 균열, 싱크 변형 또는 뒤틀림이 발생할 수 있음 | 더 부드러운 전이와 균형 잡힌 단면으로 재설계 |
| 날카로운 내부 모서리 | 응력 집중 및 충전 불량 위험 증가 | 모서리 라운드 추가, 게이트 위치 조정 및 몰드 플로우 검토 |
| 깊은 블라인드 홀 | 피드스톡 충전, 탈지 및 분말 충진이 불안정해질 수 있음 | 홀 재설계 또는 소결 후 가공 |
많은 산업 분야에서 부품이 소형이고 정밀하기 때문에 MIM을 선호합니다. 그러나 MIM은 급격한 두께 변화에 취약합니다. 두꺼운 부분과 얇은 부분은 소결 과정에서 수축률이 달라 휨, 균열, 내부 기공, 국부 변형 또는 평탄도 불량을 유발할 수 있습니다. 조기 DFM 검토에서는 벽 균형, 로컬 보스, 리브, 홀 및 지지되지 않은 스팬에 중점을 두어야 합니다.
모든 치수를 소결 부품에서 직접 관리할 필요는 없습니다. 중요 구멍, 베어링 맞춤면, 밀봉면, 나사산, 슬라이딩면 및 데이텀 중요 표면은 소결 후 가공 또는 사이징이 필요할 수 있습니다. 적절한 도면은 기능 치수와 비중요 사출 성형 형상을 구분하여 공급업체가 현실적으로 견적을 낼 수 있도록 해야 합니다.
MIM 표면 마감은 금형 제작 전에 계획되어야 합니다. 폴리싱, 블라스팅, 패시베이션, PVD, 전기 도금 및 블랙 옥사이드는 치수를 변경하고, 기공을 노출시키고, 모서리를 둥글게 만들거나 파팅 라인을 강조할 수 있습니다. 외관용 MIM 부품은 샘플 승인 전에 가시 표면, 허용 가능한 핏, 폴리싱 방향, 코팅 두께, 마스킹 영역 및 검사 조명을 정의해야 합니다.

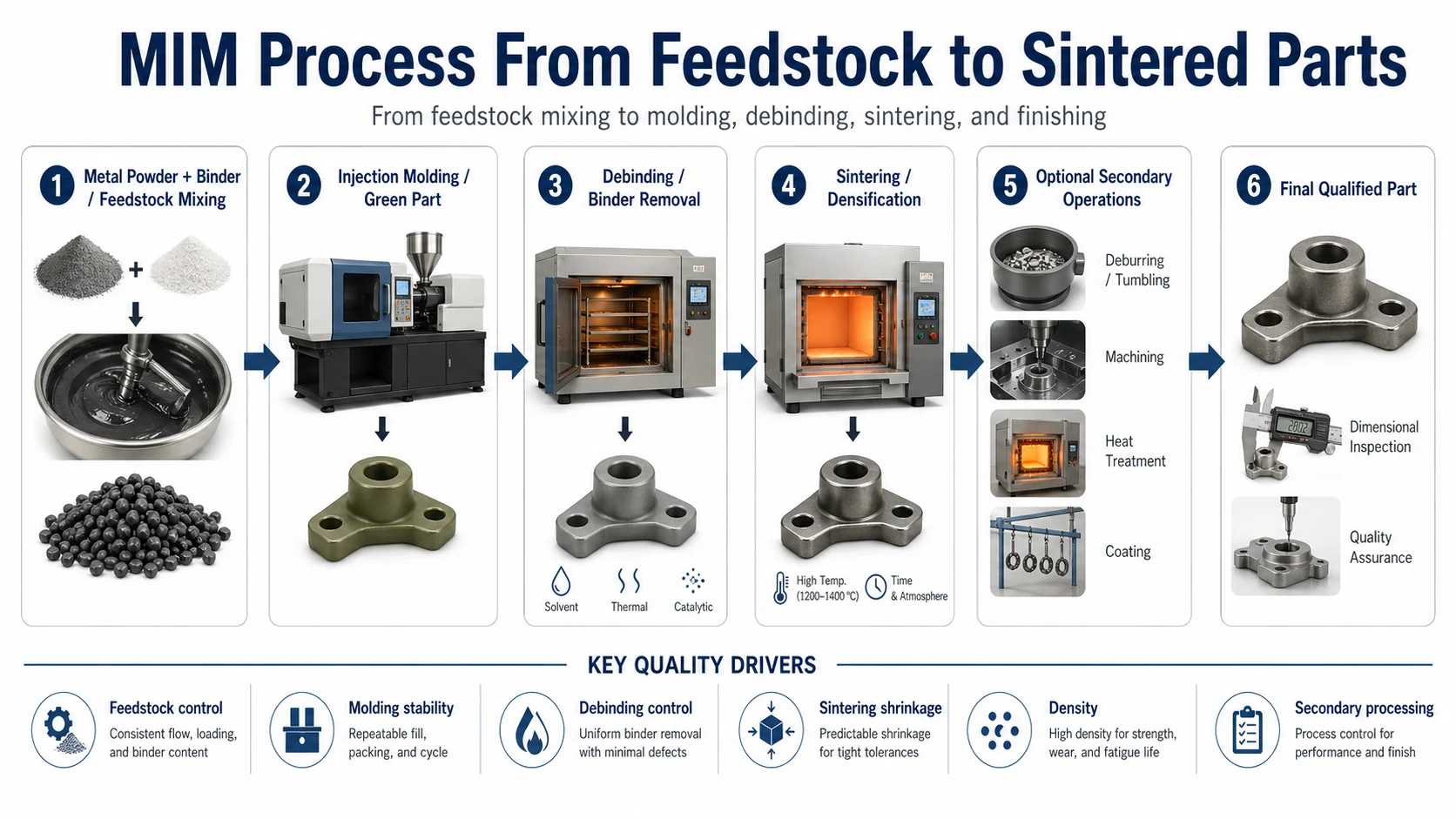

MIM 부품은 사출 성형된 그린 부품에서 소결된 금속 부품으로 수축합니다. 금형은 수축 보상을 고려하여 제작되지만, 수축은 재료, 분말 충전율, 피드스톡 안정성, 게이트 위치, 벽 두께, 로 적재, 세터 지지 및 소결 프로파일의 영향을 받습니다. 따라서 MIM 공차는 도면이 확정되기 전에 공급업체와 논의해야 합니다.
| 확인 항목 | 확인할 사항 | 중요성 |
|---|---|---|
| 재질 등급 | 316L, 17-4PH, 420, 430, 저합금강, 티타늄 합금, 텅스텐 합금 | 내식성, 강도, 경도, 밀도, 비용 및 열처리 경로 결정 |
| 연간 물량 | 연간 예상 수요 및 제품 수명 | 금형 비용 상각 가능 여부 결정 |
| 중요 치수 | 데이텀, 홀, 평탄도, 나사산, 베어링 맞춤, 밀봉면 | 성형, 교정, 가공 또는 게이지 제어 피처 결정 |
| 표면 요구 사항 | 소결 상태, 블라스팅, 연마, 도금, PVD, 부동태화, 블랙 처리 | 외관, 코팅 및 치수 관련 문제 방지 |
| 기계적 요구사항 | 인장 강도, 경도, 피로, 충격, 토크, 마모 | 재료 및 열처리 경로 확인 |
| 밀도 및 기공률 | 밀도 목표, 기공 허용 기준, 필요시 금속조직 검사 또는 CT | 강도, 피로, 연마, 도금 및 누출 위험에 영향 |
| 열처리 | 경도 목표, 강도 목표, 변형 허용치 | 17-4PH, 420 및 저합금강 MIM 부품에 중요 |
| 검사 방법 | CMM, 프로젝터, 플러그 게이지, 기능 게이지, 경도 시험, 육안 검사 기준 | 샘플 승인 및 양산 시 분쟁을 방지합니다. |
| 포장 및 취급 | 스크래치 관리, 방청 방법, 부품 분리, 버 보호 | 외관, 도금 및 정밀 조립 부품에 중요 |

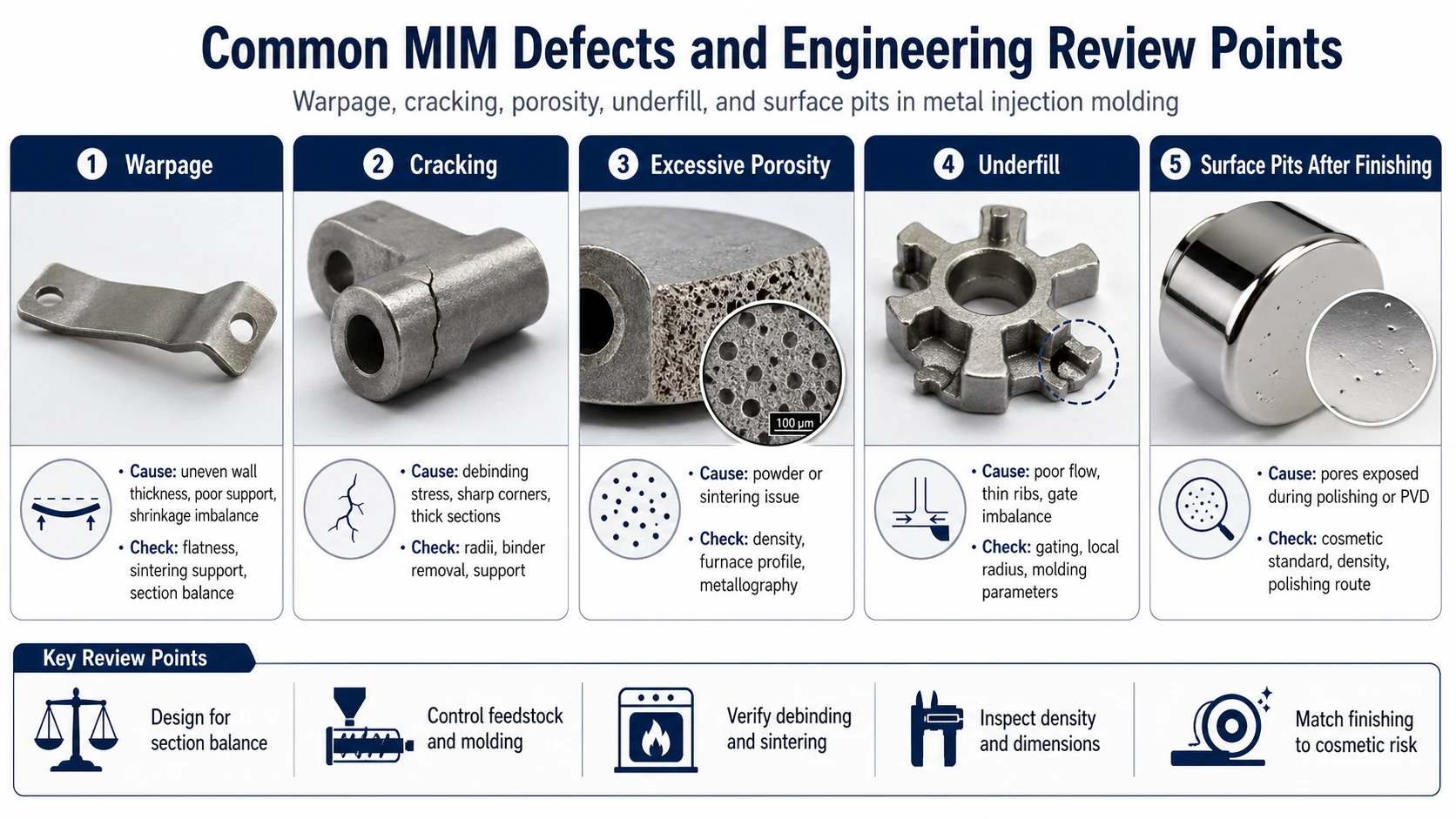

일반적인 MIM 결함은 일반적으로 피드스톡 안정성, 성형 조건, 탈지 경로, 소결 지지대, 벽 두께 균형, 로 장입 및 후처리 가공과 관련이 있습니다. 결함을 단순히 시각적 문제로만 취급해서는 안 됩니다. 결함은 종종 조립, 표면 마감, 강도 또는 배치 일관성에 영향을 미칠 수 있는 공정 또는 설계 약점을 나타냅니다.
| MIM 결함 | 일반적인 산업 영향 | 가능한 원인 | 시정 조치 |
|---|---|---|---|
| 휨 | 전자제품, 자물쇠, 자동차 부품의 조립 불량 | 불균일한 두께, 소결 지지 불량, 긴 평면 형상 | 두께 전이부 재설계, 세터 개선, 소결 방향 조정 |
| 균열 | 공구, 의료 기기, 기계 부품의 강도 불량 | 탈지 응력, 날카로운 모서리, 두꺼운 단면, 지지 불량 | 모서리 라운딩 추가, 탈지 속도 저하, 피드스톡 및 지지 전략 개선 |
| 블리스터링 | 연마 또는 도금 후 외관 불량 | 잔류 바인더, 갇힌 가스, 불안정한 탈지 | 탈지 사이클 조정, 바인더 제거 확인, 피드스톡 관리 개선 |
| 언더필 | 기어, 래치, 커넥터의 미세 형상 누락 | 유동 불량, 얇은 리브, 게이트 불균형, 낮은 금형 온도 | 게이트 수정, 국부 반경 증가, 성형 조건 조정 |
| 과도한 기공 | 낮은 강도, 불량한 연마, 도금 핏팅, 누출 위험 | 분말 문제, 소결로 분위기, 소결 온도, 오염 | 분말 검토, 소결 프로파일, 소결로 제어 및 밀도 테스트 |
| 치수 변동 | 자동차, 전자, 잠금장치, 공구의 조립 불량 | 피드스톡 변동, 금형 마모, 소결로 장입 변화, 수축 변동 | SPC, 캐비티 추적, 배치별 소결 수축 검토 및 기능 게이지 사용 |
| PVD 후 표면 피트 | 시계, 웨어러블 및 전자기기에서의 외관 불량 | 연마 또는 코팅 준비 중 노출된 기공 | 밀도 개선, 연마 경로 조정, 외관 합격 기준 정의 |
적합한 MIM 공급업체는 부품 견적만 제공해서는 안 됩니다. 공급업체는 도면, 재료, 공차 스택업, 게이트 위치, 벽 두께, 표면 처리, 예상 연간 생산량, 검사 방법 및 가능한 후처리 공정을 검토한 후 타당성을 확인해야 합니다. 부품이 이미 도면 단계에 있다면, 도면 검토 만으로 적합성을 판단하는 것보다 일반적으로 더 유용합니다.
의료, 자동차, 전자기기, 잠금장치, 산업용 하드웨어 및 웨어러블 제품의 경우, 공급업체에 다음 항목을 확인하도록 요청하십시오:
표준 및 기술 참고 자료는 모호성을 줄이기 위해 사용되어야 하며, 기사를 장식하기 위한 것이 아닙니다. 철계 MIM 부품의 경우, ASTM B883 재료 및 공정 기준을 정의하는 데 도움이 됩니다. 재료 사양의 경우, MPIF Standard 35-MIM 엔지니어와 구매자에게 일반적인 MIM 재료에 대한 실용적인 참고 자료를 제공합니다. 일반적인 공정 이해를 위해, ASM International 분말 및 바인더 혼합에서 사출 성형, 탈지, 소결 및 마무리에 이르는 공정 개요를 제공합니다.
이러한 참고 자료는 재료 기대치, 테스트 방향, 자격 요건 및 구매자와 공급업체 간의 의사 소통을 정의하는 데 도움이 되므로 실제 구매 및 엔지니어링 결정에 영향을 미칩니다. 이는 도면별 공차, 샘플링 보고서, 밀도 검사, 열처리 검증 또는 외관 승인 기준을 대체하지 않습니다.
금속 사출 성형(MIM)의 가장 큰 혜택을 받는 산업은 높은 생산량으로 인해 금형 제작이 정당화될 수 있는 작고 복잡하며 반복적인 금속 부품이 필요한 산업입니다. 의료, 치과, 자동차, 전자, 웨어러블, 잠금 장치, 산업용 공구, 시계, 안경, 소비재 및 특정 항공우주 관련 조립품이 일반적인 응용 분야입니다. 구조화된 개요를 보려면 이 문서를 다음 문서와 비교하십시오. MIM 산업 허브 와 MIM 응용 분야 페이지.
MIM은 가공 단계를 줄이고, 여러 기능을 하나의 부품으로 결합하며, 까다로운 소형 형상을 지원하고, 스테인리스강, 저합금강, 경화강, 티타늄 합금 또는 텅스텐 합금과 같은 적합한 MIM 재료를 사용할 때 가장 강력합니다. 부품이 너무 크거나, 너무 평평하거나, 너무 두껍거나, 너무 얇거나, 너무 미관상 중요하거나, 2차 작업 없이 공차가 너무 엄격한 경우 위험해집니다.
좋은 MIM 결정은 업계 이름만으로 이루어지지 않습니다. 부품 형상, 재료 성능, 연간 생산량, 공차 전략, 표면 마감, 시험 요구 사항, 그리고 공급업체의 피드스톡, 성형, 탈지, 소결 수축, 밀도, 열처리 및 후처리 공정 제어 능력에 기반합니다.
금속 사출 성형은 의료 기기, 치과 제품, 자동차 부품, 전자 제품, 웨어러블, 잠금 장치, 산업용 도구, 시계, 안경, 소비재 및 일부 항공우주 관련 조립품에 일반적으로 사용됩니다. 이러한 산업은 작은 금속 부품이 복잡한 형상, 반복 생산성, 그리고 가공만으로는 달성하기 어렵거나 비용이 많이 드는 재료 특성을 요구할 때 MIM을 사용합니다.
예, MIM은 액추에이터 부품, 센서 관련 하드웨어, 브래킷, 잠금 요소 및 소형 마모 부품과 같은 소형 자동차 부품에 적합할 수 있습니다. 그러나 자동차 MIM 부품은 생산 승인 전에 피로도, 밀도, 열처리, 치수 안정성, 기능 게이징 및 배치 일관성을 검토해야 합니다.
예, MIM은 의료 및 치과 응용 분야, 특히 소형 스테인리스강, 티타늄 합금 및 특수 금속 부품에 사용됩니다. 프로젝트는 생산 전에 재료 표준, 표면 마감, 부동태화, 세척 요구 사항, 추적성, 버 제어 및 검사 기준을 확인해야 합니다.
전자 제품과 웨어러블 제품은 MIM이 미세한 형상, 콤팩트한 형상 및 반복 가능한 조립 인터페이스를 가진 소형 금속 부품을 생산할 수 있기 때문에 사용합니다. 일반적인 우려 사항으로는 평탄도, 미관 표면, 도금, PVD 코팅, 버, 파팅 라인 및 소결 후 치수 제어가 있습니다.
부품의 생산량이 매우 적거나, 크기가 크거나, 극도의 평탄도 요구사항이 있거나, 급격한 두께 변화가 있거나, 매우 엄격한 데이텀 공차가 요구되거나, 연마, 사이징 또는 가공 없이 미러 마감 외관이 필요한 경우 MIM을 피해야 합니다.
MIM은 부품이 작고 복잡하며 중대량 생산될 때 CNC 가공보다 경제적일 수 있습니다. 소량 프로젝트, 단순한 형상, 또는 잦은 설계 변경이 필요한 부품의 경우 MIM은 금형과 공정 검증이 필요하므로 CNC 가공이 더 실용적일 수 있습니다.
일반적인 MIM 재료로는 316L 스테인리스강, 17-4PH 스테인리스강, 420 스테인리스강, 430 스테인리스강, 저합금강, 티타늄 합금, 텅스텐 합금이 있습니다. 재료 선택은 내식성, 경도, 강도, 내마모성, 자기 특성, 밀도, 열처리, 표면 처리 및 산업 요구사항에 따라 달라집니다.
아니요. 많은 비핵심 형상은 MIM으로 직접 생산할 수 있습니다. 그러나 중요한 구멍, 나사산, 밀봉면, 베어링 맞춤면, 슬라이딩면 및 데이텀 제어 형상은 공차 및 기능 요구사항에 따라 소결 후 가공, 사이징, 연삭, 연마 등의 2차 작업이 필요할 수 있습니다.
