MIM 응용 분야 선택 가이드: 금속 사출 성형이 부품에 적합한지 판단하는 방법

금속 사출 성형(MIM)은 형상, 재료, 생산량, 공차 전략, 표면 마감 및 검사 요구 사항이 모두 MIM 공정 범위 내에 적합할 때 부품에 적용됩니다. 좋은 MIM 후보 부품은 일반적으로 작고, 복잡하며, 생산에서 반복 가능하고, 효율적으로 가공하기 어렵고, 소결 후 중요 부품의 가공 또는 마감에 대해 현실적인 기대치를 가집니다. MIM은 부품이 복잡하거나 특정 산업에 속한다는 이유만으로 선택되어서는 안 됩니다. 대형 부품, 길고 평평한 부품, 프로토타입 전용 부품, 거울처럼 매끄러운 표면, 완전히 기준(datum)에 의존적인 도면은 종종 재설계, 후처리 또는 다른 제조 경로가 필요합니다.

이 이미지는 주요 스크리닝 로직을 소개합니다. MIM 프로젝트는 단순한 형상 제작 공정이 아닌, 완전한 제조 경로로 검토되어야 합니다.

빠른 결정: 귀하의 부품이 MIM에 적합한지 확인하는 방법

공급업체 비교 또는 가격 문의 전에 부품을 세 가지 엔지니어링 결과 중 하나로 분류하십시오. 이는 MIM을 CNC 가공, 분말 야금, 주조 또는 스탬핑의 보편적인 대체품으로 취급하는 대신 제조성에 대한 논의를 집중시키는 데 도움이 됩니다. 최종 심사 전에 부품 범주별 예시가 필요한 경우, MIM 부품 애플리케이션 선택 기어, 힌지, 브래킷, 샤프트, 핀, 의료 부품, 전자 부품 및 소형 구조 부품과 같은 일반적인 부품군을 비교하는 경로를 사용하십시오.

MIM 적용 선정이 중요한 이유

잘못된 MIM 결정은 일반적으로 견적 단계에서 실패하지 않습니다. 금형, 사출 성형, 탈지, 소결, 열처리, 연마, 도금, PVD 코팅, 조립 또는 양산 검사 중에 실패합니다. 이것이 MIM 적용 선정을 단순한 구매 비교가 아닌 엔지니어링 결정으로 취급해야 하는 이유입니다.

MIM은 금속 분말 및 바인더, 피드스톡 안정성, 금형 유동, 게이트 위치, 탈지 위험, 소결 수축, 밀도 및 기공률, 치수 안정성, 열처리, 소결 후 가공, 연마, 도금, PVD, 블라스팅, 패시베이션, 검사 및 배치 일관성을 포함한 전체 제조 경로를 검토한 후에만 선택해야 합니다. 더 넓은 공정 배경을 보려면 금속 사출 성형 개요 와 MIM 설계 가이드.

ASTM B883 철계 MIM 재료 사양에 관련이 있습니다. 이는 금속 분말과 바인더를 혼합하고, 금형에 사출하고, 탈지하고, 후속 열처리를 하거나 하지 않고 소결하여 제조된 철계 금속 사출 성형 재료를 다루기 때문입니다. 이를 통해 엔지니어와 구매자는 공급업체의 설명에만 의존하는 대신 재료 사양 참조 자료를 확보할 수 있습니다.

MPIF Standard 35-MIM 은 엔지니어와 구매자가 금속 사출 성형 부품에 대한 공통 재료 기준을 필요로 할 때 관련이 있습니다. 이는 RFQ, 시제품, 도면 검토, 재료 승인 및 생산 승인 과정에서 모호성을 줄이는 데 도움이 됩니다. 그러나 도면별 공차, 기능 테스트, 밀도 검증 또는 생산 검증을 대체하지는 않습니다.

공정 이해를 돕기 위해 금속 사출 성형 협회(MIM Association)의 공정 개요 에서는 피드스톡 준비, 성형, 탈지, 브라운 파트 취급, 소결, 수축, 밀도 및 후처리 공정을 설명합니다. 유럽 분말 야금 협회(EPMA)의 MIM 페이지 MIM을 소형 정밀 부품 및 복잡한 형상의 부품을 위한 분말 야금 공정으로 설명합니다. 이러한 참조 자료는 유용한 배경 정보가 될 수 있지만, 최종 적용 선택은 여전히 도면에 따라 달라집니다.

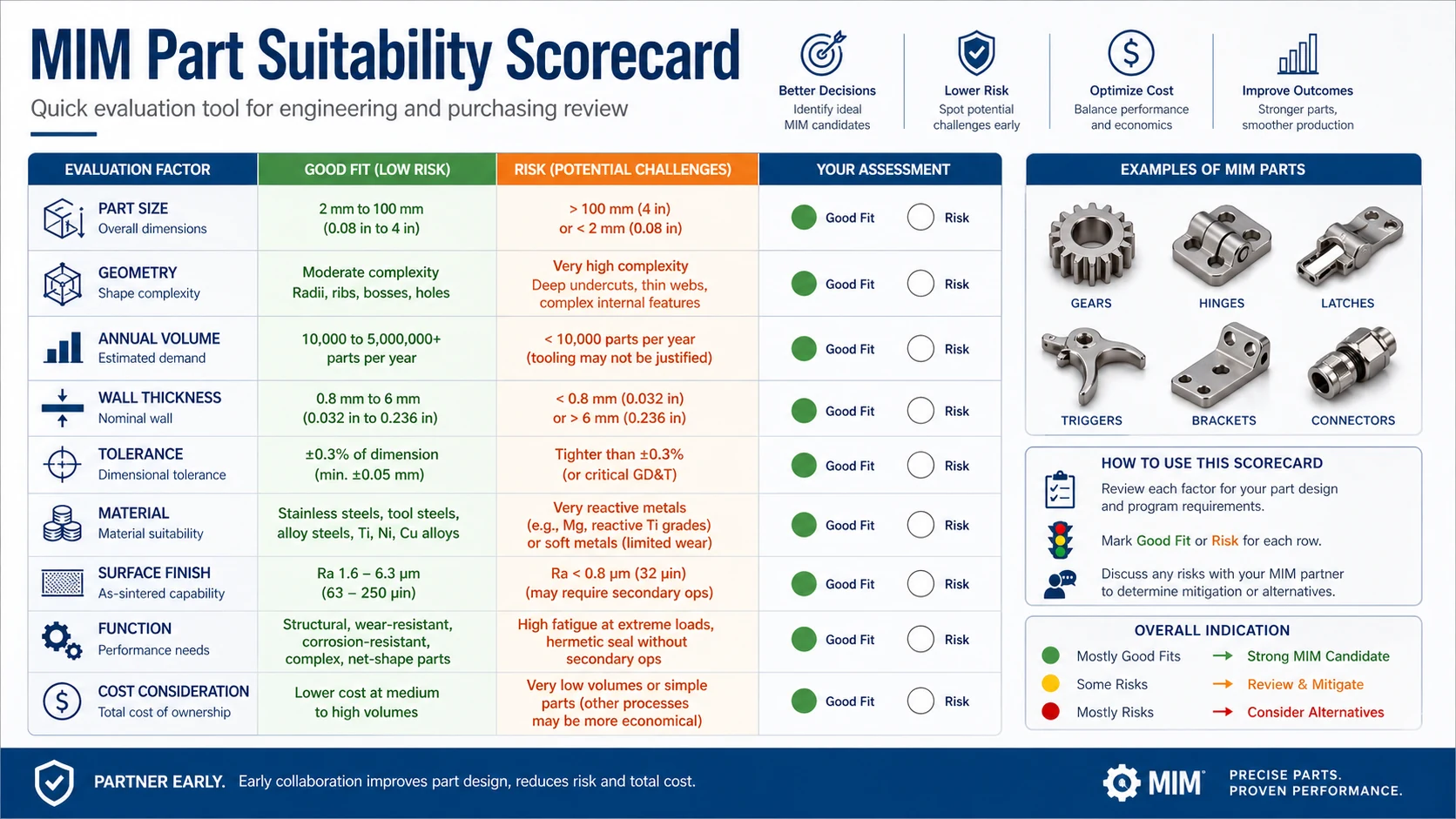

빠른 MIM 적용 선정 평가표

RFQ 발송 전에 이 평가표를 사용하십시오. 여러 항목이 검토 또는 부적합 열에 해당하더라도 부품 제작은 가능할 수 있지만, 재설계, 후처리 공정, 더 엄격한 검증 또는 다른 제조 공정이 필요할 수 있습니다.

이 스코어카드는 엔지니어와 구매자가 도면 검토, 재설계 또는 다른 공정 경로로 진행해야 할지 여부를 식별하는 데 도움이 됩니다.

부품 유형별 MIM 적용 선정 매트릭스

적용 선정은 산업 이름만으로 판단해서는 안 되며, 부품 유형과 기능적 위험으로 판단해야 합니다. 의료용 턱 부품, 잠금 캠, 웨어러블 힌지, 자동차 브래킷은 모두 작은 MIM 부품일 수 있지만, 재료, 형상, 후처리 또는 검사가 잘못 선택되면 각 부품은 다른 이유로 실패합니다.

관련 MIM 적용 분야 선정 리소스

부품이 기술적으로 가능해 보이지만 RFQ 전에 공정, 생산량, 형상 또는 도면 검토에 대한 명확한 결정이 필요한 경우 이 페이지를 사용하십시오.

MIM을 사용해야 하는 경우

MIM은 일반적으로 부품이 작고, 금속으로 제작되며, 가공 비용이 높고, 반복 생산이 필요한 경우 고려할 가치가 있습니다. 부품에 여러 개의 구멍, 보스, 슬롯, 내부 형상, 언더컷, 작은 기계적 특징 또는 가공이 어려운 재료 요구 사항이 있는 경우 더 매력적입니다.

좋은 MIM 후보는 일반적으로 여러 조건을 충족합니다. 연간 물량이 금형 제작을 정당화할 수 있어야 합니다. 재료는 입증된 MIM 재료로 사용 가능해야 합니다. 도면은 현실적인 사출 성형 공차를 허용해야 합니다. 선택된 중요 형상만 소결 후 가공이 필요합니다. 표면 마감 요구 사항은 금형 제작 전에 정의되어야 합니다. 조립 기능은 게이지 또는 기능 테스트로 검증 가능해야 합니다. 공급업체는 탈지, 소결 수축, 밀도 및 배치 일관성을 제어할 수 있어야 합니다.

MIM은 불필요한 가공을 줄이면서도 기능상 실제로 필요한 부분의 가공을 허용할 때 가장 효과적입니다. 성숙한 MIM 프로젝트는 모든 형상을 최종 정밀도로 성형하려고 하지 않습니다. 근접 최종 형상 형상을 기능 표면, 기준 표면, 외관 영역 및 검사 중요 치수와 분리합니다.

MIM을 사용하지 말아야 하는 경우

프로세스 위험이 이점보다 높을 때 MIM은 최선의 선택이 아닙니다. 이는 부품이 너무 크거나, 너무 평평하거나, 너무 외관 중심이거나, 공차에 너무 민감하거나, 연간 생산량이 너무 적을 때 자주 발생합니다. 형상을 기존의 프레스 및 소결로 만들 수 있을 때 MIM은 불필요하게 비쌀 수도 있습니다. 프로세스 선택은 MIM이 항상 더 낫다고 가정하는 대신 형상, 수량, 기능 및 검증 요구 사항에서 시작해야 합니다.

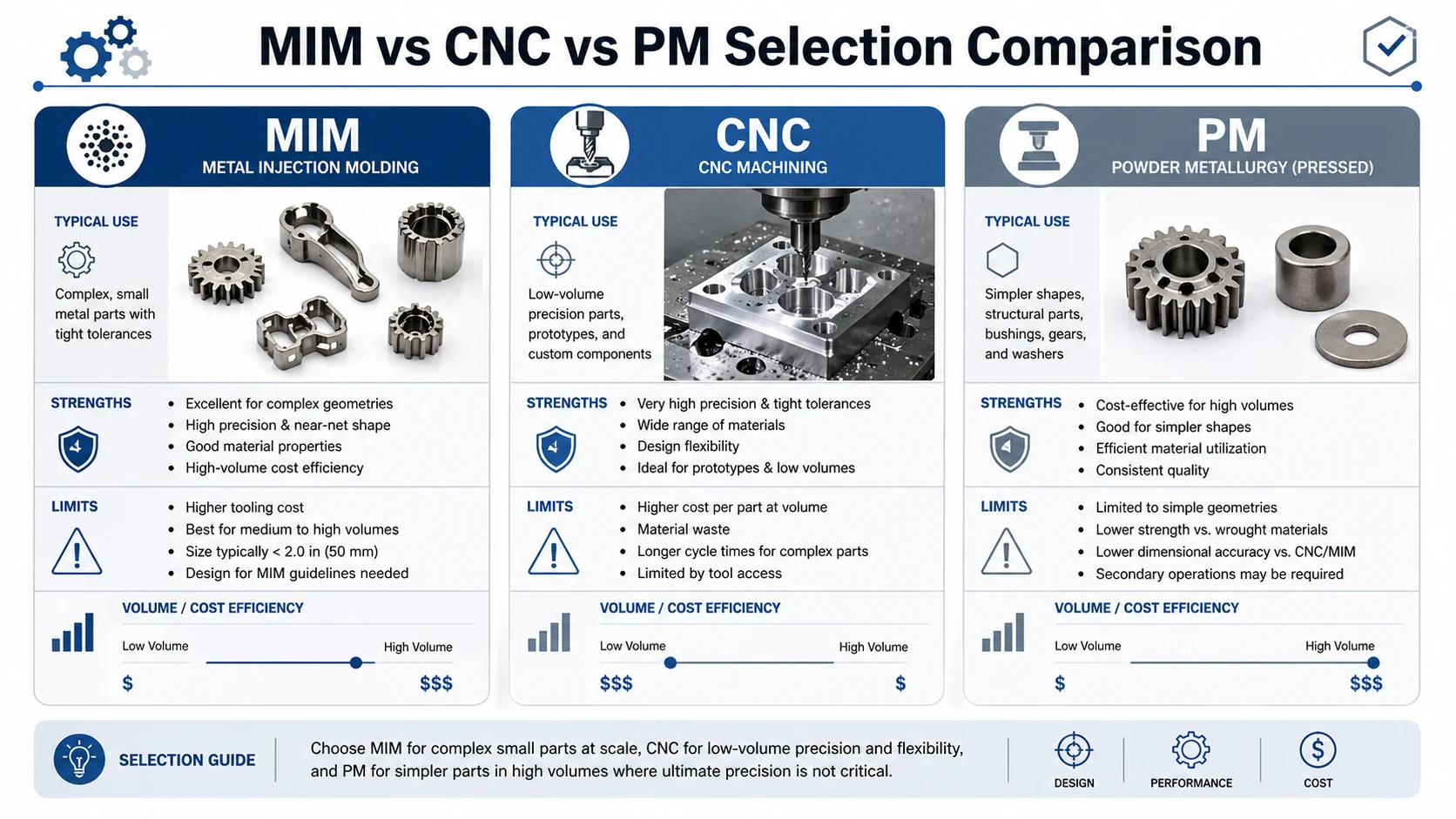

MIM vs CNC vs PM: 공정 선택 표

이 비교는 RFQ 전에 프로토타입 경로, 일반 프레스 형상 경로 및 MIM에 적합한 작고 복잡한 금속 부품을 구분하는 데 도움이 됩니다.

MIM과 CNC는 단순한 가격 비교가 아닙니다. CNC는 종종 프로토타입, 저중량, 엄격한 데이텀 및 빈번한 설계 변경에 더 적합합니다. MIM은 형상이 복잡하고, 생산량이 안정적이며, 후가공이 몇 가지 중요한 특징으로 제한될 때 더 경쟁력이 있습니다. 현재 도면이 재고 생산을 위해 평가 중인 가공 부품인 경우, MIM을 직접적인 대체품으로 취급하기 전에 CNC에서 MIM으로의 전환 가이드 를 검토하십시오. 가공 경로 차이에 대한 배경 정보는 CNC 가공 관련 공정 페이지.

MIM과 PM도 단순한 대체 결정이 아닙니다. 기존 PM은 더 간단한 프레스 형상에 효율적이지만, MIM은 더 복잡한 3차원 형상, 측면 특징, 소형 메커니즘을 가진 더 작은 부품에 더 적합합니다. MIM과 PM은 검토 없이 동일한 도면 가정을 공유해서는 안 됩니다. 더 광범위한 경로 비교를 보려면 관련 공정으로서의 분말 야금.

재료 선택이 MIM 적용 적합성에 미치는 영향

재료 선택은 산업 습관이 아닌 실제 고장 모드에서 시작해야 합니다. 웨어러블 힌지, 잠금 캠, 의료용 턱, 자동차 브래킷, 소형 기어는 모두 MIM 부품일 수 있지만, 동일한 재료가 필요하지는 않습니다. 내식성, 경도, 내마모성, 밀도, 자기 특성, 열처리 반응, 연마, 도금, PVD 및 비용을 함께 검토해야 합니다. 자세한 재료 페이지는 MIM 재료 선택 허브.

MIM 공차 및 소결 후 가공 판단 방법

MIM 공차는 특징 유형별로 논의되어야 합니다. 공급업체는 금형 보상 및 공정 제어를 통해 일반 치수를 유지할 수 있지만, 데이텀이 중요한 치수, 베어링 끼워맞춤, 밀봉면, 나사산, 슬라이딩 표면 및 정밀 구멍에는 종종 가공, 사이징, 리밍, 연삭 또는 연마가 필요합니다. 이것이 MIM 적합성을 함께 검토해야 하는 이유입니다. MIM 설계 가이드, 재료 또는 응용 분야 목록만 읽어서는 안 됩니다.

실용적인 MIM 도면은 성형 치수, 가공 치수, 사이징 치수, 외관 표면, 기능 게이지 치수 및 참조 치수를 분리해야 합니다. 그린 파트는 소결 중에 수축하므로, 중요한 데이텀과 정밀 끼워맞춤은 일반적인 성형 특징처럼 취급해서는 안 됩니다.

애플리케이션 선정을 위한 MIM 설계 지침

벽 두께 균일하게 유지

급격한 벽 두께 변화는 변형, 균열 및 국부 밀도 편차의 위험을 증가시킵니다. 두꺼운 부분은 소결 중 얇은 부분과 다르게 수축 및 냉각됩니다. 우수한 MIM 설계는 큰 독립 보스, 깊은 두꺼운 블록 및 급격한 전환을 피합니다. 보스가 필요한 경우 코어링, 모서리 반경 추가 또는 전환 형상 변경을 고려하십시오.

날카로운 내부 모서리 피하기

날카로운 내부 모서리는 응력 집중과 충전 위험을 증가시킵니다. 또한 탈지 또는 소결 중 균열 시작점이 될 수 있습니다. 기능이 허용되는 곳, 특히 보스, 슬롯, 리브, 구멍 및 두꺼운 부분과 얇은 부분 사이의 전이부 근처에 라운드를 추가하십시오.

게이트 위치 조기 검토

게이트 위치는 유동, 웰드 라인, 파팅 라인 배치, 밀도 균일성 및 외관 표면 위험에 영향을 미칩니다. 가시 부품의 경우 게이트 및 파팅 라인 위치는 첫 번째 샘플 이후가 아니라 금형 제작 전에 검토해야 합니다. 비외관 표면의 게이트 마크는 일반적으로 가시적인 연마 표면의 게이트 마크보다 관리하기 쉽습니다.

소결 지지대를 설계의 일부로 취급

CAD 상에서는 안정적으로 보이는 부품이라도 지지되지 않은 긴 스팬, 불균일한 질량 또는 비대칭 형상이 있는 경우 소결 중에 변형될 수 있습니다. 소결 지지대, 세터 설계 및 부품 배치는 DFM 논의에 포함되어야 합니다. 평탄도, 직진도 또는 조립 정렬 요구 사항이 있는 부품의 경우, 공급업체는 용광로 내에서 부품이 어떻게 지지될 것인지 설명해야 합니다.

절삭 없이 MIM을 CNC로 설계하지 마십시오

CNC 설계에는 종종 가공은 쉽지만 성형 및 소결에 위험한 형상이 포함됩니다. CNC에서 MIM으로 전환할 때 도면을 직접 복사하는 대신 벽 균형, 데이텀, 구멍, 리브, 보스, 깊은 홈, 날카로운 모서리 및 마무리 경로를 검토하십시오.

표면 마감 선택: 폴리싱, 도금, PVD, 블라스팅, 패시베이션

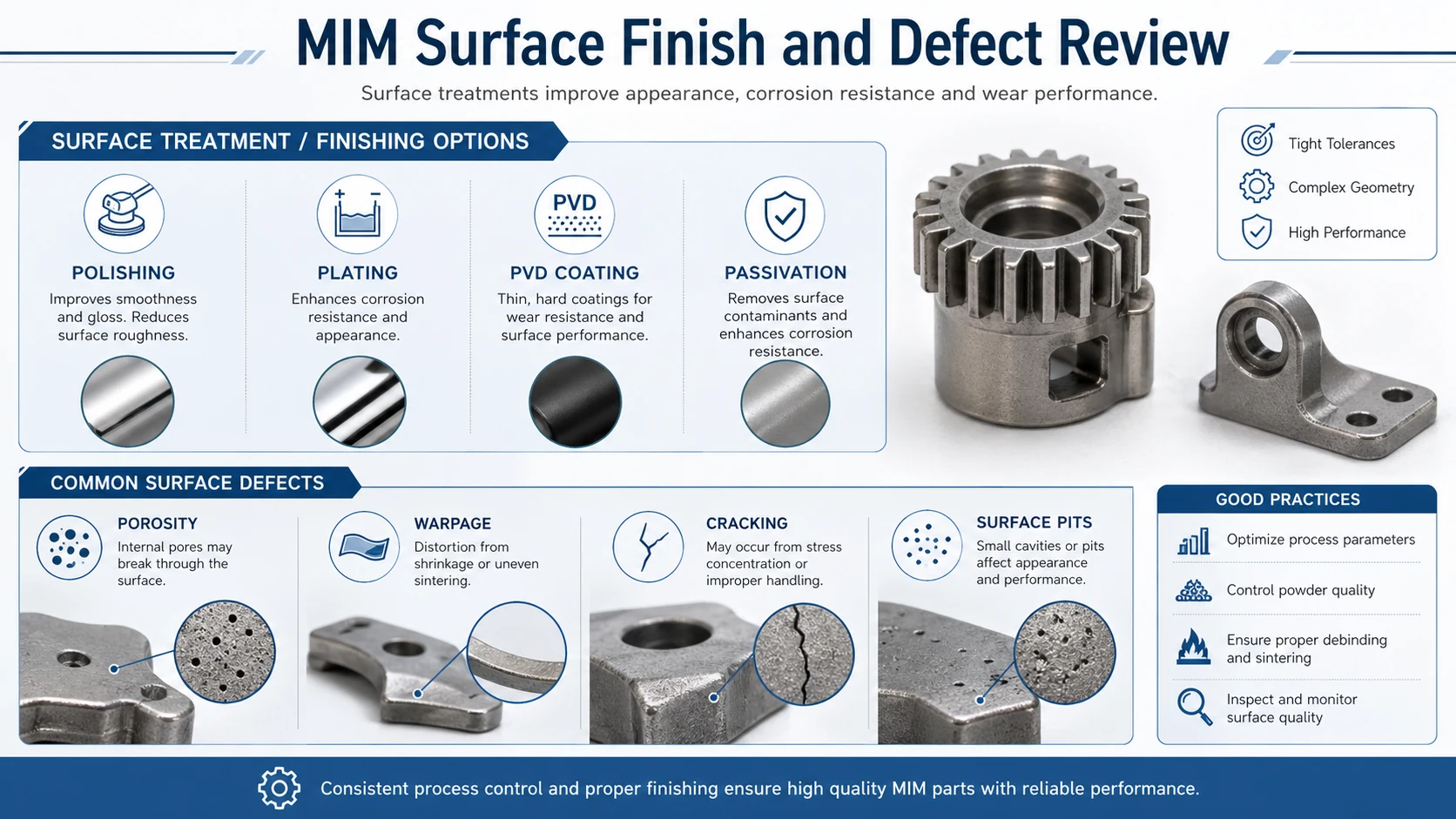

이 이미지는 마감 결정을 지원합니다. 외관, 슬라이딩, 코팅 및 부식 관련 표면은 샘플 불량 후가 아닌 금형 제작 전에 검토해야 합니다.

MIM 표면 마감은 외관뿐만 아니라 기능에 따라 선택해야 합니다. 소결 후에는 괜찮아 보이는 표면이라도 연마, 도금 또는 PVD 후에는 다르게 보일 수 있습니다. 기공, 분할선, 게이트 자국, 흐름 자국 및 연마 물결은 후처리 후 더 눈에 띄게 될 수 있습니다. 더 깊은 공정 계획을 위해 검토하십시오. MIM 후처리.

외관용 MIM 부품의 경우, 핵심 질문은 단순히 부품을 연마할 수 있는지 여부가 아닙니다. 더 나은 질문은 허용 가능한 기공 수준, 밀도, 연마 여유, 코팅 경로 및 외관 검사 방법은 무엇인가 하는 것입니다.

일반적인 MIM 결함과 애플리케이션 선정에 미치는 영향

일반적인 MIM 결함은 일반적으로 피드스톡 안정성, 성형 조건, 탈지 경로, 소결 지지대, 벽 두께 균형, 로 장입, 열처리 및 마무리 공정과 관련이 있습니다. 결함은 단순한 시각적 문제로만 취급해서는 안 됩니다. 이는 종종 조립, 표면 마감, 강도 또는 배치 일관성에 영향을 미칠 수 있는 설계 또는 공정상의 약점을 나타냅니다.

공급업체 평가 시 유용한 MIM 논의는 결함과 근본 원인, 검사 방법 및 시정 조치를 연결해야 합니다. 검토하십시오. MIM 품질 관리 역량 부품에 중요한 치수, 밀도, 경도, 표면 또는 기능 테스트 요구 사항이 있을 때.

MIM 비용 요인 및 금형 상각

MIM 비용은 단가가 아닌 전체 제조 경로로 판단해야 합니다. 설계에 과도한 가공, 낮은 수율의 연마, 반복적인 코팅 재작업 또는 불안정한 검사 결과가 필요한 경우 낮은 단가는 유용하지 않습니다.

주요 MIM 비용 요인으로는 부품 크기 및 중량, 재료 등급, 분말 비용, 바인더 및 피드스톡 복잡성, 캐비티 수, 금형 복잡성, 성형 사이클 시간, 탈지 시간, 소결로 부하, 수율 손실, 열처리, 가공 또는 사이징, 연마, 도금, PVD, 부동태화, 블라스팅, 검사 요구 사항, 포장 및 취급이 있습니다.

금형 비용이 중요한 이유는 MIM에 금형이 필요하기 때문입니다. 소량 프로젝트는 기술적으로는 매력적으로 보일 수 있지만 경제적으로는 실패할 수 있습니다. 대량 프로젝트는 금형 단계에서 비용이 많이 들어 보일 수 있지만, 가공 시간이 단축되고 비용이 생산량에 분산되면 합리적이 됩니다. 이것이 MIM 비용을 금형 상각, 예상 연간 생산량, 스크랩 위험 및 후처리 수율과 함께 검토해야 하는 이유입니다.

MIM 부품용 시제품 및 샘플링 체크리스트

조달 및 RFQ 체크리스트

MIM 견적 요청 전, 구매자는 3D 모델, 2D 도면, 재료 요구사항, 연간 예상 수량, 대상 애플리케이션, 중요 치수, 표면 마감 요구사항, 열처리 요구사항, 코팅 또는 도금 요구사항, 외관 표면 정의, 기계적 시험 요구사항, 검사 방법, 포장 요구사항, 프로토타입 일정 및 양산 일정을 제공해야 합니다.

공급업체에 MIM 가능성, 제안 재료, 금형 가정, 예상 소결 수축 리스크, 가공이 필요한 중요 치수, 표면 처리 경로, 예상 금형 비용, 물량별 예상 단가, 샘플링 계획, 검사 계획 및 가능한 불량 리스크를 확인하도록 요청하십시오.

강력한 RFQ는 단순히 “이 부품의 가격은 얼마인가?”라고 묻지 않습니다. 부품이 MIM에 진정으로 적합한지, 어떤 형상을 성형해야 하고 어떤 부분을 가공해야 하는지, 소결 및 후처리 후 어떤 리스크가 발생할 수 있는지, 그리고 생산 승인에 어떤 증거가 사용될 것인지를 묻습니다.

최종 엔지니어링 선정 규칙

부품이 작고, 복잡하며, 반복 생산이 가능하고, 재료와 호환되며, 금형 비용을 정당화할 수 있을 만큼 충분한 물량으로 생산될 때 MIM을 사용하십시오. 부품이 크고, 평평하며, 저물량이거나, 후가공 여유 없이 높은 외관 품질이 요구되거나, 가공이 필요한 정밀한 기준 공차가 많은 경우 MIM을 피하십시오.

적절한 MIM 적용 선정 결정은 업계 이름이나 부품 복잡성만으로 이루어지지 않습니다. 형상, 재료, 물량, 공차, 표면 조도, 금형 비용, 소결 수축, 밀도, 후가공 및 검사 전략 간의 관계를 기반으로 합니다. 이러한 요소들이 금형 제작 전에 검토될 때 MIM은 실용적인 제조 경로가 될 수 있습니다. 무시될 경우 프로젝트는 첫 번째 견적을 통과할 수 있지만 샘플링, 후가공, 조립 또는 양산 중에 실패할 수 있습니다.
