Guide de sélection des applications MIM : comment déterminer si le moulage par injection de métal convient à votre pièce

Le moulage par injection de métal convient à une pièce lorsque la géométrie, le matériau, le volume, la stratégie de tolérancement, l'état de surface et les exigences d'inspection correspondent tous à la fenêtre de processus MIM. Un bon candidat MIM est généralement une pièce petite, complexe, répétable en production, difficile à usiner efficacement, et réaliste quant à l'usinage post-frittage ou à la finition des caractéristiques critiques. Le MIM ne doit pas être sélectionné uniquement parce qu'une pièce est complexe ou appartient à un certain secteur. Les grandes pièces, les pièces longues et plates, les pièces uniquement pour prototypes, les surfaces cosmétiques miroir et les dessins entièrement critiques par rapport aux données de référence nécessitent souvent une refonte, des opérations secondaires ou une autre voie de fabrication.

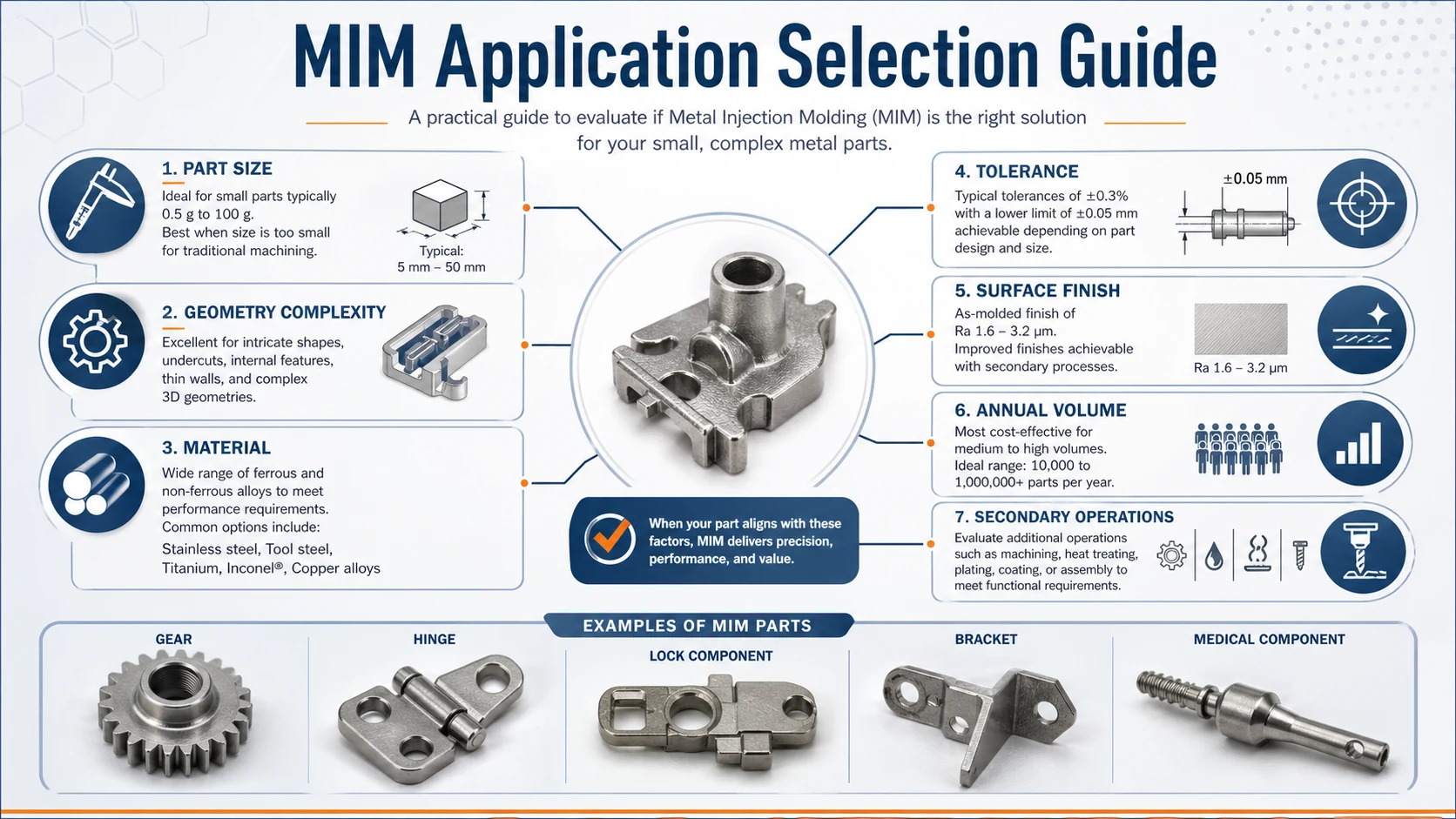

Cette image présente la logique de sélection principale : un projet MIM doit être examiné comme un procédé de fabrication complet, et non uniquement comme un processus de mise en forme.

Décision Rapide : Comment Savoir Si Votre Pièce Convient au MIM

Avant de comparer les fournisseurs ou de demander un prix, classez la pièce dans l'un des trois résultats d'ingénierie. Cela permet de concentrer la discussion sur la fabricabilité au lieu de considérer le MIM comme un remplacement universel pour l'usinage CNC, la métallurgie des poudres, la fonderie ou l'estampage. Si vous avez besoin d'exemples par catégorie de composants avant le filtrage final, utilisez le Sélection d'application de pièces MIM chemin pour comparer des familles de pièces courantes telles que les engrenages, les charnières, les supports, les arbres, les axes, les pièces médicales, les pièces électroniques et les composants structurels compacts.

Pourquoi la sélection des applications MIM est importante

Une mauvaise décision MIM n'échoue généralement pas au stade du devis. Elle échoue plus tard lors de l'outillage, du moulage par injection, du déliantage, du frittage, du traitement thermique, du polissage, du placage, du revêtement PVD, de l'assemblage ou de l'inspection en production de masse. C'est pourquoi la sélection des applications MIM doit être traitée comme une décision d'ingénierie, et non seulement comme une comparaison d'achat.

Le MIM ne devrait être sélectionné qu'après avoir examiné l'ensemble du processus de fabrication : poudre métallique et liant, stabilité du feedstock, écoulement dans le moule, emplacement de l'arrivée, risque de déliantage, retrait au frittage, densité et porosité, stabilité dimensionnelle, traitement thermique, usinage post-frittage, polissage, placage, PVD, sablage, passivation, inspection et cohérence des lots. Pour un aperçu plus large du processus, consultez le présentation du moulage par injection de métal et des Guide de conception MIM.

ASTM B883 est pertinent pour la spécification des matériaux MIM ferreux car il couvre les matériaux moulés par injection de métal ferreux fabriqués en mélangeant des poudres métalliques avec des liants, en injectant dans un moule, en déliant et en frittant avec ou sans traitement thermique ultérieur. Cela donne aux ingénieurs et aux acheteurs une référence de spécification de matériau au lieu de se fier uniquement aux formulations des fournisseurs.

La norme MPIF 35-MIM est pertinente lorsque les ingénieurs et les acheteurs ont besoin d'une référence matérielle commune pour les pièces moulées par injection de métal. Elle aide à réduire l'ambiguïté lors de la demande de devis, de l'échantillonnage, de la révision des plans, de l'approbation des matériaux et de l'acceptation de la production. Elle ne remplace pas les tolérances spécifiques au plan, les tests fonctionnels, la vérification de la densité ou la validation de la production.

Pour une compréhension plus large du procédé, le aperçu du processus de la Metal Injection Molding Association explique la préparation du feedstock, le moulage, le déliantage, la manipulation des pièces brunes, le frittage, le retrait, la densité et les opérations secondaires. La page MIM de l'Association européenne de métallurgie des poudres explique le MIM comme un procédé de métallurgie des poudres pour les petits composants de précision et les pièces de forme complexe. Ces références sont utiles en arrière-plan, mais la sélection finale de l'application dépend toujours du plan.

Grille d'évaluation rapide de l'aptitude au MIM

Utilisez cette grille d'évaluation avant d'envoyer une demande de devis (RFQ). Si plusieurs éléments tombent dans la colonne d'examen ou de mauvais ajustement, la pièce peut toujours être réalisable, mais elle nécessite une refonte, des opérations secondaires, une validation plus stricte ou un autre procédé de fabrication.

Ce tableau de bord aide les ingénieurs et les acheteurs à déterminer si la pièce doit passer à la revue du dessin, à la refonte, ou à un autre procédé.

Matrice de sélection d'applications MIM par type de pièce

La sélection des applications doit être jugée par type de pièce et risque fonctionnel, et non uniquement par nom d'industrie. Une mâchoire médicale, une came de verrouillage, une charnière de dispositif portable et un support automobile peuvent tous être de petites pièces MIM, mais chacun échoue pour différentes raisons si le matériau, la géométrie, la finition ou l'inspection sont sélectionnés incorrectement.

Ressources Connexes pour la Sélection d'Applications MIM

Utilisez ces pages lorsque la pièce semble techniquement possible mais nécessite encore une décision plus claire sur le processus, le volume, la géométrie ou l'examen du dessin avant la demande de devis.

Quand utiliser le MIM

Le MIM mérite généralement d'être envisagé lorsque la pièce est petite, en métal, coûteuse à usiner et nécessaire en volume de production répétable. Il devient plus intéressant lorsque la pièce comporte plusieurs trous, bossages, fentes, formes internes, contre-dépouilles, petites caractéristiques mécaniques ou des exigences de matériau difficiles à usiner.

Un bon candidat au MIM remplit généralement plusieurs conditions. Le volume annuel doit justifier l'outillage du moule. Le matériau est disponible en tant que matériau MIM éprouvé. Le dessin permet des tolérances de moulage réalistes. Seules certaines caractéristiques critiques nécessitent un usinage post-frittage. Les exigences de finition de surface sont définies avant l'outillage. La fonction d'assemblage peut être vérifiée par des calibres ou des tests fonctionnels. Le fournisseur doit maîtriser le déliantage, le retrait de frittage, la densité et la régularité des lots.

Le MIM est le plus performant lorsqu'il réduit l'usinage inutile tout en permettant l'usinage là où la fonction l'exige vraiment. Un projet MIM mature ne cherche pas à mouler chaque caractéristique à la précision finale. Il sépare la géométrie quasi nette des surfaces fonctionnelles, des surfaces de référence, des zones esthétiques et des dimensions critiques pour l'inspection.

Quand ne pas utiliser le MIM

Le MIM n'est pas le meilleur choix lorsque le risque du procédé est supérieur au bénéfice. Ceci est souvent observé lorsqu'une pièce est trop grande, trop plate, trop cosmétique, trop critique en termes de tolérances, ou avec un volume annuel trop faible. Lorsqu'une forme peut être réalisée par pressage et frittage conventionnels, le MIM peut également être inutilement coûteux. La sélection du procédé doit commencer par la géométrie, la quantité, la fonction et les exigences de validation, plutôt que de supposer que le MIM est toujours meilleur.

MIM vs CNC vs PM : Tableau de sélection des procédés

Cette comparaison aide à distinguer les procédés de prototypage, les procédés de mise en forme par pressage régulier, et les petites pièces métalliques complexes adaptées au MIM avant la demande de devis (RFQ).

La comparaison MIM vs CNC n'est pas seulement une question de prix. L'usinage CNC est souvent préférable pour les prototypes, les faibles volumes, les tolérances serrées et les changements de conception fréquents. Le MIM devient plus compétitif lorsque la géométrie est complexe, le volume est stable et l'usinage secondaire est limité à quelques caractéristiques critiques. Si le dessin actuel représente une pièce usinée en cours d'évaluation pour une production répétée, consultez le guide de conversion CNC vers MIM avant de considérer le MIM comme un remplacement direct. Pour plus d'informations sur les différences entre les voies d'usinage, consultez le page de processus relative à l'usinage CNC.

Le MIM comparé à la métallurgie des poudres (PM) n'est pas non plus une simple décision de remplacement. La PM conventionnelle est efficace pour les formes pressées plus simples, tandis que le MIM est préférable pour les pièces plus petites avec des caractéristiques tridimensionnelles plus complexes, des caractéristiques latérales et des mécanismes miniatures. Le MIM et la PM ne devraient pas partager les mêmes hypothèses de dessin sans examen. Pour une comparaison plus large des processus, consultez la métallurgie des poudres comme processus connexe.

Comment la sélection des matériaux affecte l'adéquation des applications MIM

La sélection des matériaux doit commencer par le mode de défaillance réel, et non par habitude industrielle. Une charnière de dispositif portable, une came de verrouillage, une mâchoire médicale, un support automobile et un petit engrenage peuvent tous être des pièces MIM, mais ils ne nécessitent pas le même matériau. La résistance à la corrosion, la dureté, l'usure, la densité, le comportement magnétique, la réponse au traitement thermique, le polissage, le placage, le PVD et le coût doivent être examinés conjointement. Pour des pages de matériaux détaillées, utilisez le hub de sélection des matériaux MIM.

Comment évaluer les tolérances MIM et l'usinage après frittage

Les tolérances MIM doivent être discutées par type de caractéristique. Un fournisseur peut maintenir les dimensions générales par compensation de moule et contrôle de processus, mais les dimensions critiques de référence, les ajustements de roulement, les surfaces d'étanchéité, les filetages, les surfaces de glissement et les trous de précision nécessitent souvent un usinage, un calibrage, un alésage, un rectification ou un polissage. C'est pourquoi l'adéquation du MIM doit être examinée conjointement avec le Guide de conception MIM, et non seulement en lisant une liste de matériaux ou d'applications.

Un dessin MIM pratique doit séparer les dimensions moulées, les dimensions usinées, les dimensions calibrées, les surfaces cosmétiques, les dimensions de jauge fonctionnelle et les dimensions de référence. Étant donné que la pièce brute rétrécit pendant le frittage, les références critiques et les ajustements de précision ne doivent pas être traités comme des caractéristiques moulées ordinaires.

Directives de conception MIM pour la sélection d'application

Maintenir une épaisseur de paroi équilibrée

Les changements brusques d'épaisseur de paroi augmentent le risque de déformation, de fissuration et de variation locale de densité. Les sections épaisses rétrécissent et refroidissent différemment des sections minces pendant le frittage. Une bonne conception MIM évite les gros bossages isolés, les blocs épais profonds et les transitions brusques. Si un bossage est nécessaire, envisagez un évidement, l'ajout de rayons ou la modification de la géométrie de transition.

Éviter les angles internes vifs

Les angles internes vifs augmentent la concentration de contraintes et le risque de remplissage. Ils peuvent également devenir des points d'initiation de fissures lors du déliantage ou du frittage. Ajoutez des rayons partout où la fonction le permet, en particulier près des bossages, des fentes, des nervures, des trous et des transitions entre sections épaisses et minces.

Examiner l'emplacement du point d'injection tôt

L'emplacement du point d'injection affecte l'écoulement, les lignes de soudure, le placement de la ligne de joint, l'uniformité de la densité et le risque d'aspect esthétique. Pour les pièces visibles, les positions du point d'injection et de la ligne de joint doivent être examinées avant l'outillage, et non après les premiers échantillons. Les marques de point d'injection sur une surface non esthétique sont généralement plus faciles à gérer que les marques sur une surface polie visible.

Traiter le support de frittage comme faisant partie de la conception

Une pièce qui semble stable en CAO peut se déformer pendant le frittage si elle présente de longues portées non supportées, une masse inégale ou une géométrie asymétrique. Le support de frittage, la conception du support et l'orientation de la pièce doivent faire partie de la discussion DFM. Pour les pièces nécessitant des exigences de planéité, de rectitude ou d'alignement d'assemblage, le fournisseur doit expliquer comment la pièce sera supportée dans le four.

Ne pas concevoir le MIM comme du CNC sans enlever de matière

Une conception CNC contient souvent des caractéristiques faciles à usiner mais risquées à mouler et fritter. Lors de la conversion du CNC au MIM, examinez l'équilibre des parois, les références, les trous, les nervures, les bossages, les rainures profondes, les arêtes vives et les itinéraires de finition au lieu de copier directement le dessin.

Sélection de la finition de surface : polissage, placage, PVD, grenaillage, passivation

Cette image soutient la décision de finition : les surfaces cosmétiques, de glissement, revêtues et liées à la corrosion doivent être examinées avant l'outillage, et non seulement après le rejet de l'échantillon.

L'état de surface MIM doit être sélectionné en fonction de la fonction, et non de l'apparence seule. Une surface qui semble acceptable après frittage peut se comporter différemment après polissage, placage ou PVD. Les pores, les lignes de joint, les marques de grille, les marques d'écoulement et les ondulations de polissage peuvent devenir plus visibles après la finition. Pour une planification de processus plus approfondie, consultez Opérations secondaires MIM.

Pour les pièces MIM cosmétiques, la question clé n'est pas simplement de savoir si la pièce peut être polie. La meilleure question est de savoir quel niveau de porosité, quelle densité, quelle marge de polissage, quelle voie de revêtement et quelle méthode d'inspection cosmétique sont acceptables.

Défauts MIM courants et leur impact sur le choix d'application

Les défauts MIM courants sont généralement liés à la stabilité du feedstock, aux conditions de moulage, à la voie de déliantage, au support de frittage, à l'équilibre des épaisseurs de paroi, au chargement du four, au traitement thermique et à la voie de finition. Un défaut ne doit pas être traité uniquement comme un problème visuel. Il indique souvent une faiblesse de conception ou de procédé qui peut affecter l'assemblage, l'état de surface, la résistance ou la consistance des lots.

Pour l'évaluation des fournisseurs, une discussion MIM utile devrait relier les défauts à la cause première, à la méthode d'inspection et à l'action corrective. Consultez Capacité de contrôle qualité MIM de XTMIM lorsque la pièce présente des exigences critiques en matière de dimensions, de densité, de dureté, de surface ou de tests fonctionnels.

Facteurs de coût du MIM et amortissement de l'outillage

Le coût du MIM doit être évalué en fonction de l'ensemble du processus de fabrication, et non du seul prix unitaire. Un prix unitaire bas n'est pas utile si la conception nécessite un usinage excessif, un polissage à faible rendement, des reprises de revêtement répétées ou des résultats d'inspection instables.

Les principaux facteurs de coût du MIM incluent la taille et le poids de la pièce, le grade du matériau, le coût de la poudre, la complexité du liant et du feedstock, le nombre d'empreintes, la complexité de l'outillage, le temps de cycle de moulage, le temps de déliantage, la charge du four de frittage, les pertes de rendement, le traitement thermique, l'usinage ou le calibrage, le polissage, le placage, le PVD, la passivation, le grenaillage, les exigences d'inspection, l'emballage et la manutention.

Le coût de l'outillage est important car le MIM nécessite un moule. Un projet à faible volume peut sembler techniquement attractif mais échouer économiquement. Un projet à fort volume peut sembler coûteux au stade de l'outillage mais devenir raisonnable lorsque le temps d'usinage est réduit et que le coût est réparti sur le volume de production. C'est pourquoi le coût du MIM doit être examiné conjointement avec l'amortissement de l'outillage, le volume annuel attendu, le risque de rebut et le rendement des opérations secondaires.

Liste de contrôle pour les prototypes et échantillons de pièces MIM

Liste de contrôle pour les achats et les RFQ

Avant de demander un devis MIM, les acheteurs doivent fournir un modèle 3D, un dessin 2D, une exigence de matériau, une estimation du volume annuel, une application cible, les dimensions critiques, l'exigence de finition de surface, l'exigence de traitement thermique, l'exigence de revêtement ou de placage, la définition de la surface esthétique, l'exigence d'essai mécanique, la méthode d'inspection, l'exigence d'emballage, le calendrier du prototype et le calendrier de production en série.

Demandez au fournisseur de confirmer la faisabilité MIM, le matériau suggéré, les hypothèses d'outillage, le risque de retrait de frittage attendu, les dimensions critiques nécessitant un usinage, le traitement de surface, le coût d'outillage estimé, le coût unitaire estimé par volume, le plan d'échantillonnage, le plan d'inspection et les risques de défaillance possibles.

Un RFQ solide ne demande pas simplement “ combien coûte cette pièce ? ” Il demande si la pièce est réellement adaptée au MIM, quelles caractéristiques doivent être moulées, lesquelles doivent être usinées, quels risques peuvent apparaître après le frittage et la finition, et quelles preuves seront utilisées pour approuver la production.

Règle finale de sélection technique

Utilisez le MIM lorsque la pièce est petite, complexe, répétable, compatible avec le matériau et produite en volume suffisant pour justifier l'outillage. Évitez le MIM lorsque la pièce est grande, plate, en faible volume, très esthétique sans marge de finition, ou pleine de tolérances serrées critiques pour les références qui nécessitent de toute façon un usinage.

Une bonne décision de sélection d'application MIM ne repose pas uniquement sur le nom de l'industrie ou la complexité de la pièce. Elle repose sur la relation entre la géométrie, le matériau, le volume, la tolérance, l'état de surface, le coût d'outillage, le retrait de frittage, la densité, les opérations secondaires et la stratégie d'inspection. Lorsque ces facteurs sont examinés avant l'outillage, le MIM peut être une voie de fabrication pratique. Lorsqu'ils sont ignorés, le projet peut passer le premier devis mais échouer lors de l'échantillonnage, de la finition, de l'assemblage ou de la production de masse.
