Pièces MIM pour composants métalliques petits et complexes

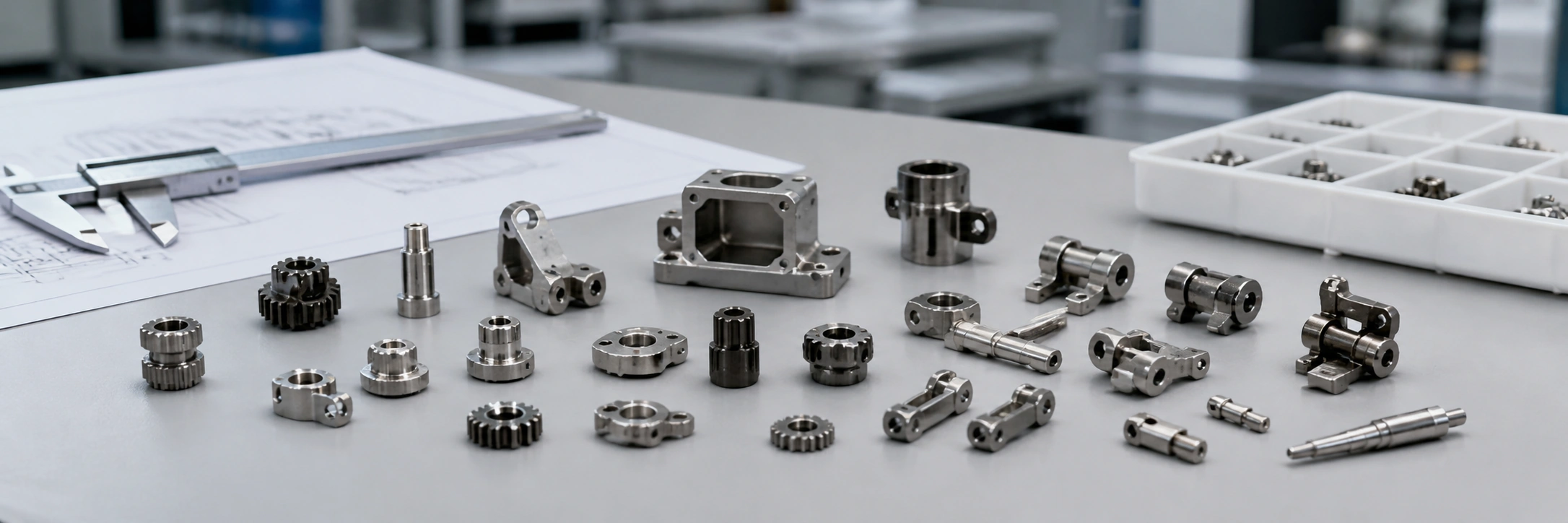

Les pièces MIM sont de petits composants métalliques complexes produits par moulage par injection de métal pour des programmes de production où l'usinage, le moulage, l'emboutissage ou le pressage conventionnel de poudres ne peuvent pas répondre efficacement aux exigences de géométrie, de répétabilité et de matériaux. Cette page est un hub de pièces MIM, pas un article de définition détaillé. Utilisez-la pour parcourir les types courants de pièces MIM et accéder à la page de catégorie appropriée par industrie, produit ou appareil, famille structurelle ou exigence de performance.
Ce hub vous aide à trouver des pièces MIM telles que des engrenages, des charnières, des supports, des arbres, des axes, des connecteurs, des boîtiers miniatures, des composants médicaux, des pièces de montre et des pièces électroniques par le bon chemin de page. Pour la définition complète, le contexte du processus et l'explication de base de ce que sont les pièces MIM, utilisez l'article de blog de support au lieu de cette page d'agrégation.
Comment ce hub vous aide à trouver des pièces MIM
Une recherche de “ pièces MIM ” signifie généralement que l'utilisateur souhaite des exemples, des catégories et un chemin pratique vers la bonne page. Ce hub donne une réponse courte, puis dirige les utilisateurs vers les types de pièces courants, les pages par industrie, les pages par produit ou appareil, les familles de pièces structurelles, les pages basées sur la performance et la revue de plans.
Utilisez cette page pour parcourir
Trouvez des composants MIM courants tels que des engrenages, des charnières, des supports, des arbres, des axes, des pièces médicales, des pièces de montre, des pièces électroniques et des composants métalliques structurels compacts.
Utilisez le blog pour les définitions
Ce hub n'explique pas le processus MIM complet en détail. Pour le sujet de niveau définition, lisez Qu'est-ce que les pièces MIM ? avant de choisir une catégorie.
Utiliser la revue de plans pour les projets
Si vous disposez déjà d'un plan, d'un modèle CAO, d'une exigence de matériau, d'une note de tolérance ou d'une estimation de volume annuel, envoyez-le pour une revue d'aptitude MIM avant l'outillage.
Types courants de pièces MIM
Cette section répond à l'intention principale de navigation pour les “ pièces MIM ” avant que la page n'entre dans la logique de catégorie détaillée. Utilisez-la pour identifier la famille de pièces ou le chemin d'application qui correspond le mieux à votre plan.
| Type de pièce MIM courant | Exemples typiques | Chemin de la page suivante |
|---|---|---|
| Engrenages | Micro-engrenages, caractéristiques d'engrenages compacts, profils de dents de précision | Pièces d'engrenage MIM ou Micro-engrenages |
| Charnières | Charnières pour ordinateurs portables, charnières pour appareils portables, structures rotatives compactes | Pièces de charnière MIM |
| Supports | Supports de montage, supports de fixation, pièces compactes porteuses de charge | Pièces de support MIM |
| Arbres et axes | Axes de pivot, axes de localisation, micro-arbres, pièces cylindriques de précision | Arbres et broches MIM |
| Composants médicaux | Pièces d'endoscope, pièces dentaires, composants d'instruments chirurgicaux | Pièces MIM médicales |
| Composants électroniques | Pièces de téléphones portables, pièces d'ordinateurs portables, composants d'appareils portables, boîtiers miniatures | Pièces MIM pour l'électronique grand public, Pièces pour dispositifs portables, ou Pièces pour drones |
| Pièces de montres | Pièces de boîtiers de montres, pièces liées aux fermoirs, mécanismes de précision miniatures | Pièces MIM pour montres |
| Pièces axées sur la performance | Pièces résistantes à l'usure, à la corrosion, à haute résistance, de haute précision et magnétiques douces | Pièces MIM de haute précision, Pièces MIM résistantes à l'usure, ou Pièces MIM magnétiques douces |
Comment choisir la bonne page de pièces MIM
Le même composant peut être recherché par industrie, produit, forme ou exigence de performance. Ce hub maintient ces chemins séparés afin que les utilisateurs puissent choisir la page la plus utile sans lire de contenu dupliqué.
Commencez par l'industrie
Utilisez ce chemin lorsque le marché d'application est le contexte principal, tel que l'électronique grand public, le médical, l'automobile, les montres, la robotique ou les pièces d'automatisation industrielle.
Commencez par le produit
Utilisez ce chemin lorsque le dessin appartient à un assemblage connu, tel qu'un téléphone portable, un ordinateur portable, un appareil portable, un drone civil, un endoscope, un instrument chirurgical, un appareil dentaire ou un produit de montre.
Commencer par la structure
Utilisez ce chemin lorsque le nom de la pièce ou la géométrie est le problème principal, tel que les engrenages, les charnières, les supports, les arbres, les goupilles, les connecteurs ou les composants structurels compacts.
Commencer par la performance
Utilisez cette voie lorsque l'exigence clé est la haute précision, la résistance à l'usure, la résistance à la corrosion, la haute résistance, la résistance à la chaleur ou le comportement magnétique doux.
| Si vous recherchez par... | Commencer par cette catégorie | Exemples de pages d'entrée |
|---|---|---|
| Industrie | Pièces MIM par secteur d'activité | Pièces pour électronique grand public, Pièces médicales, Pièces automobiles, Pièces robotiques, Pièces pour équipements industriels |
| Produit ou dispositif | Pièces MIM spécifiques à un produit/dispositif | Pièces pour téléphones mobiles, Pièces pour ordinateurs portables, Pièces pour dispositifs portables, Pièces pour drones, Pièces pour endoscopes |
| Structure ou géométrie | Familles de pièces MIM | Engrenages, Charnières, Supports, Arbres et broches |
| Exigence de performance ou de matériau | Pièces MIM basées sur les performances / le matériau | Pièces résistantes à l'usure, Pièces résistantes à la corrosion, Pièces magnétiques douces |
Pièces MIM par secteur d'activité
Les pages basées sur l'industrie montrent quelles pièces MIM sont couramment utilisées dans un domaine d'application spécifique. Elles ne doivent pas remplacer les pages de solutions industrielles. Leur rôle est de montrer des exemples de pièces, des schémas structurels, les besoins en matériaux, les préoccupations de tolérance, les exigences de surface et l'adéquation à la production dans ce secteur.
Pour un criblage sectoriel plus large, utilisez le industries MIM hub pour comprendre quels secteurs utilisent le moulage par injection de métal (MIM) et comment l'environnement d'application, les attentes de validation, l'état de surface, la sélection des matériaux, la planification des tolérances et les exigences d'inspection affectent l'examen des pièces MIM.
Pièces MIM automobiles
Composants de verrouillage compacts, pièces liées aux capteurs, petits supports, arbres, broches et composants structurels de précision utilisés là où la résistance et la répétabilité sont importantes.
Pièces MIM pour l'électronique grand public
Petites pièces métalliques pour téléphones, ordinateurs portables, appareils portables, drones, charnières compactes, supports, connecteurs, boîtiers miniatures et composants sensibles à l'apparence.
Pièces MIM médicales
Pièces structurelles miniatures, composants d'instruments chirurgicaux, pièces liées à l'endoscopie, pièces dentaires, composants résistants à la corrosion et caractéristiques critiques pour l'inspection.
Pièces MIM pour montres
Petits composants horlogers tels que détails de boîtier, pièces de fermoir, pièces liées aux engrenages, mécanismes miniatures et structures métalliques de précision compactes.
Pièces MIM pour la robotique
Mécanismes compacts, petits engrenages, arbres, broches, composants de positionnement, pièces liées aux articulations et petites structures métalliques pour assemblages robotiques.
Pièces MIM pour Équipements Industriels
Composants de mouvement, de verrouillage, de montage, d'alignement, de capteur, d'usure, de contrôle de fluide et de mécanismes d'outils utilisés dans les équipements industriels et les systèmes d'automatisation.
Pièces MIM spécifiques aux produits et dispositifs
Les pages spécifiques aux produits et aux appareils se trouvent sous la catégorie industrielle. Elles répondent à une question d'ingénierie pratique : quelles pièces MIM sont utilisées dans ce produit ou appareil, et quelles pages structurelles l'utilisateur doit-il consulter ensuite ?
Pièces de produits électroniques grand public
Ces pages présentent des exemples de pièces MIM par type de produit, tout en liant les pièces structurelles spécifiques à leurs pages parentes de familles de pièces correctes.
Pièces de dispositifs médicaux
Ces pages se concentrent sur les structures miniatures, les composants métalliques fonctionnels, la résistance à la corrosion, les exigences d'assemblage et les besoins d'inspection.
Pièces de produits de montres
Les pages de produits de montres doivent montrer des composants de précision compacts tout en liant le contenu spécifique aux engrenages à la famille d'engrenages MIM lorsque l'intention de recherche est structurelle.
Familles de pièces MIM et caractéristiques structurelles
Les pages de familles de pièces organisent les pièces MIM par géométrie et structure. Ceci est important car la fabricabilité MIM est généralement contrôlée par l'épaisseur de paroi, les transitions de section, les détails fins, les trous, l'emplacement de l'arrivée, la stabilité du déliantage, le retrait de frittage et l'inspection post-frittage. Pour la voie de production derrière ces familles de pièces, consultez le processus MIM derrière les pièces MIM typiques, y compris le feedstock, le moulage par injection, le déliantage, le frittage, le calibrage, les opérations secondaires et l'inspection finale.
En pratique, une page de famille de pièces doit expliquer la fabricabilité plutôt que de simplement afficher les noms de pièces. Les détails des engrenages sont maintenant conservés dans la voie de la famille de pièces au lieu d'un module d'engrenages distinct au niveau du hub, de sorte que cette page reste axée sur l'agrégation et le routage de catégories.
Pièces MIM basées sur les performances et les matériaux
Certains utilisateurs recherchent par exigence de performance plutôt que par secteur ou forme. Ces pages doivent expliquer quelles pièces nécessitent une propriété spécifique et comment cette exigence affecte la sélection des matériaux, la revue d'outillage, les opérations secondaires et l'inspection. Elles ne doivent pas dupliquer les pages plus approfondies sur les matériaux MIM.
| Besoin de performance | Exemples typiques de pièces MIM | Point d'attention | Page d'entrée |
|---|---|---|---|
| Haute précision | Micro-engrenages, goupilles de positionnement, mécanismes compacts | Stratégie de référence, contrôle du retrait, méthode d'inspection | Pièces MIM de haute précision |
| Résistance à l'usure | Engrenages, goupilles, composants de verrouillage, pièces mobiles | Sélection des matériaux, traitement thermique, surfaces de frottement | Pièces MIM résistantes à l'usure |
| Haute résistance | Supports, arbres, composants structurels | Sélection des alliages, densité, épaisseur de section | Pièces MIM à haute résistance |
| Résistance à la corrosion | Pièces pour usage médical, électronique et extérieur | Sélection de l'acier inoxydable et état de surface | Pièces MIM résistantes à la corrosion |
| Résistance à la chaleur | Pièces d'appareil exposées à une température élevée | Stabilité de l'alliage, risque d'oxydation, limites d'application | Pièces MIM résistantes à la chaleur |
| Comportement magnétique doux | Composants magnétiques, pièces d'actionneur, pièces liées aux capteurs | Sélection de l'alliage magnétique et contrôle du procédé | Pièces MIM magnétiques douces |
| Acier inoxydable ou acier faiblement allié | Pièces médicales, électroniques, horlogères, structurelles et résistantes à l'usure | Résistance à la corrosion, résistance mécanique, traitement thermique, équilibre des coûts | Pièces en acier inoxydable / Pièces en acier faiblement allié |
Votre pièce est-elle adaptée au MIM ?
Toutes les pièces métalliques ne doivent pas être fabriquées par MIM. Le procédé est généralement envisagé lorsqu'une pièce combine une petite taille, une géométrie complexe, un volume de production et des exigences de performance du matériau. Si la pièce est simple, très grande, en très faible volume ou nécessite un usinage sur la plupart des surfaces, une autre voie de fabrication peut être plus adaptée.
| Élément à vérifier | Bonne adaptation au MIM | Nécessite une revue technique | Peut nécessiter un autre procédé |
|---|---|---|---|
| Géométrie | Géométrie petite, complexe, multi-caractéristiques | Sections épaisses locales, trous profonds, caractéristiques fines | Formes simples pouvant être pressées, embouties ou usinées |
| Taille | Petits composants métalliques de précision | Taille ou poids limite | Grandes pièces lourdes |
| Volume de production | Volume de production moyen à élevé | Demande annuelle incertaine | Projets ponctuels ou à très faible volume |
| Tolérance | Tolérance de niveau MIM avec contrôle des références clés | Caractéristiques locales très serrées | Tolérance ultra-serée sur la plupart des surfaces |
| Matériau | Acier inoxydable compatible MIM, acier faiblement allié ou alliage magnétique | Demande de matériau spécial | Matériau non adapté au feedstock ou au frittage |
| Opérations secondaires | Usinage, traitement thermique ou finition limités | Les caractéristiques critiques nécessitent un usinage | Usinage intensif sur la plupart des surfaces |
Pourquoi le choix de la catégorie est important avant l'outillage
Scénario de champ composite pour la formation en ingénierie : un petit composant de charnière d'ordinateur portable a d'abord été traité comme une pièce électronique grand public générale. Lors de la revue, le risque réel de fabrication n'était pas l'étiquette de l'industrie. C'était la structure de la charnière, le jeu de rotation, la surface d'usure et l'accumulation de tolérances.
| Étape de revue | Constatation technique |
|---|---|
| Quel problème est survenu | La pièce a été regroupée uniquement sous une page de pièces d'ordinateur portable, de sorte que les questions de fabricabilité spécifiques à la charnière n'ont pas été examinées assez tôt. |
| Pourquoi cela s'est produit | L'équipe a recherché par application produit mais n'a pas séparé l'intention structurelle de l'intention produit. |
| Cause réelle du système | L'URL principale et le chemin de revue n'ont pas été attribués clairement. La pièce nécessitait à la fois un contexte d'application et une revue technique de la famille des charnières. |
| Comment cela a été corrigé | La page produit était liée à la page de la famille des charnières, et la revue de la charnière a vérifié le jeu de rotation, les surfaces de référence, les zones d'usure et le contrôle dimensionnel après frittage. |
| Comment éviter la récidive | Attribuer une URL principale avant la création de contenu : page secteur pour le contexte applicatif, page produit pour des exemples au niveau du dispositif, et page famille de pièces pour la fabricabilité structurelle. |
Comment XTMIM évalue une pièce MIM avant l'outillage
Pour XTMIM, une revue de pièce MIM commence par le dessin, pas par un nom de pièce générique. Le même engrenage, charnière, support, arbre, goupille ou boîtier miniature peut présenter des risques de fabrication différents en fonction de l'épaisseur de paroi, du matériau, de la tolérance, des changements de section, de l'état de surface, des opérations secondaires et du volume annuel.
Ce que notre équipe d'ingénierie examine
- Plan 2D et géométrie CAO 3D
- Épaisseur de paroi, trous, fentes, contre-dépouilles et détails fins
- Matériau et exigences de performance
- Dimensions critiques, stratégie de référence et risques de tolérance
- Problèmes de retrait de frittage, de support et de déformation
- Opérations secondaires et exigences d'inspection
Que envoyer pour examen
- Plan 2D
- Fichier CAO 3D
- Exigence de matériau ou objectif de performance
- Dimensions critiques et tolérances
- Finition de surface, traitement thermique, placage ou passivation nécessaires
- Volume annuel estimé et contexte d'application
équipe d'ingénierie XTMIM
Cette page est organisée du point de vue de la DFM des pièces MIM, de l'adéquation des matériaux, du risque d'outillage, du retrait de frittage, des opérations secondaires, de la planification de l'inspection et de la faisabilité de la production. Son objectif est d'aider les ingénieurs et les équipes d'approvisionnement à entrer dans la voie de page correcte avant d'envoyer les dessins pour revue. Pour des règles DFM plus approfondies, utilisez la Guide de conception MIM après avoir sélectionné la catégorie de pièces la plus pertinente.
Références techniques et limites
Les références publiques de la MPIF et de la MIMA sont utiles pour comprendre le processus MIM général, mais elles ne remplacent pas une revue d'ingénierie spécifique au projet. Les tolérances critiques, les applications réglementées, les matériaux spéciaux et les objectifs de performance magnétique doivent être confirmés à partir du dessin, des spécifications du matériau, du plan d'inspection et des exigences du client avant l'outillage.
FAQ sur les pièces MIM
Quelles pièces peuvent être fabriquées par MIM ?
Le MIM peut être utilisé pour de petites pièces métalliques complexes telles que des engrenages, des charnières, des supports, des arbres, des goupilles, des connecteurs, des boîtiers miniatures, des composants de dispositifs médicaux, des pièces d'horlogerie, des pièces liées aux capteurs et des composants structurels compacts. Pour la définition de base et l'explication du processus, lisez Qu'est-ce que les pièces MIM ?.
Quels types de pièces sont les mieux adaptés au MIM ?
Le MIM convient généralement aux petits composants métalliques complexes présentant de multiples caractéristiques, des détails fins, une demande de volume de production et des exigences de performance des matériaux. Les exemples courants incluent les engrenages, charnières, supports, arbres, broches, connecteurs, boîtiers miniatures et pièces structurelles compactes.
Quand une pièce ne doit-elle pas être fabriquée par MIM ?
Une pièce peut ne pas convenir au MIM si elle est très grande, très simple, en très faible volume, principalement usinée sur des surfaces critiques, ou fabriquée à partir d'un matériau qui n'est pas pratique pour la préparation du feedstock et le frittage. Les pièces limites doivent être examinées avant l'outillage.
Comment choisir entre les pages par secteur et les pages par famille de pièces ?
Utilisez les pages par secteur lorsque vous souhaitez voir quelles pièces MIM sont utilisées dans un marché tel que l'électronique grand public, les dispositifs médicaux, l'automobile, l'horlogerie, la robotique ou l'automatisation industrielle. Utilisez les pages par famille de pièces lorsque votre question principale concerne une structure telle que les engrenages, charnières, supports, arbres ou broches.
Les micro-engrenages doivent-ils être répertoriés sous les engrenages ou comme une page de niveau supérieur distincte ?
Les micro-engrenages doivent appartenir à la famille des engrenages. La structure correcte est Pièces MIM d'engrenages comme page parente, avec Micro-engrenages MIM comme page sous-type. Cela maintient une hiérarchie d'URL claire et évite des listes de pièces plates et confuses.
Une même pièce MIM peut-elle apparaître dans plusieurs catégories ?
Oui. Une charnière d'ordinateur portable peut apparaître dans les pièces d'électronique grand public, les pièces d'ordinateur portable et le contenu lié aux charnières. Cependant, elle ne doit avoir qu'une seule URL principale. Les pages connexes doivent y faire référence via des liens internes plutôt que de créer des pages en double avec la même intention.
Les pièces MIM en acier inoxydable sont-elles identiques aux matériaux MIM en acier inoxydable ?
Non. Les pages sur les matériaux MIM en acier inoxydable doivent expliquer les systèmes de matériaux, les nuances, les propriétés et les considérations de traitement. Les pages sur les pièces MIM en acier inoxydable doivent expliquer quelles pièces utilisent couramment l'acier inoxydable, pourquoi ce matériau est sélectionné, et quels facteurs de conception, de surface et d'application doivent être examinés.
Quelles informations dois-je envoyer pour un devis de pièce MIM ?
Envoyez le dessin 2D, le fichier CAO 3D, l'exigence de matériau, les tolérances critiques, les besoins en état de surface, les exigences d'opérations secondaires, le volume annuel estimé et le contexte d'application. Cela permet à l'équipe d'ingénierie d'évaluer l'adéquation du MIM avant l'outillage et le devis.
Soumettez votre dessin pour une revue de pièce MIM
Si votre pièce est petite, complexe, en métal et destinée à un volume de production, le MIM peut valoir la peine d'être examiné avant de finaliser la voie de fabrication. XTMIM peut évaluer votre dessin pour l'adéquation du procédé, la sélection du matériau, la planification des tolérances, le risque de retrait, les opérations secondaires et les exigences d'inspection.
Envoyez votre dessin, fichier CAO, exigence de matériau, besoins en tolérances, exigence d'état de surface, volume annuel estimé et contexte d'application. L'examen permettra de déterminer si la pièce doit être poursuivie en tant que projet MIM, modifiée pour la fabricabilité, ou envisagée pour un autre procédé.
