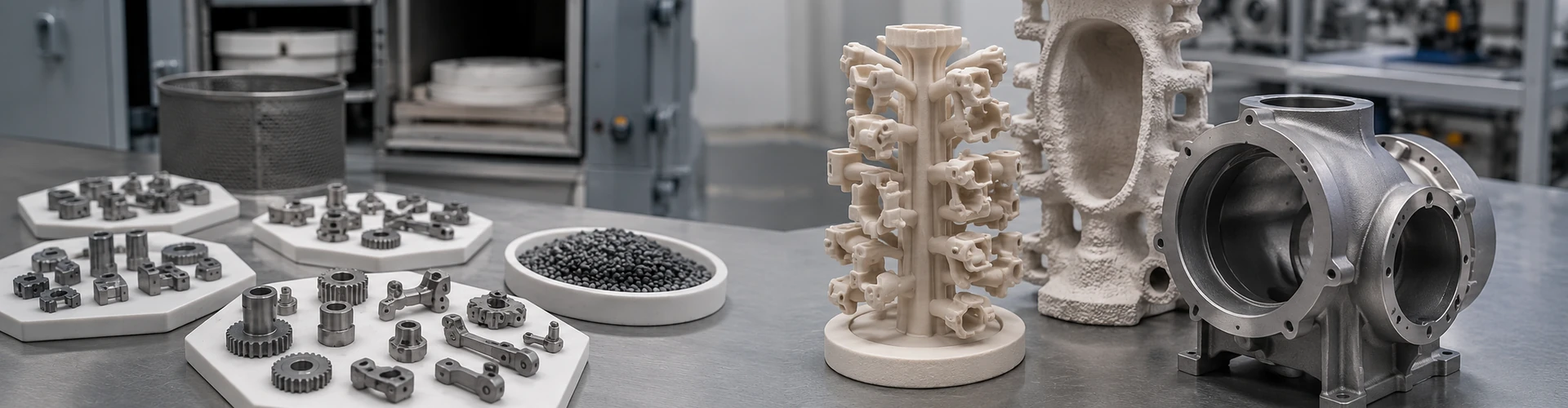

Le moulage par injection de métal et le moulage à la cire perdue peuvent tous deux produire des composants métalliques complexes, mais ils résolvent des problèmes de fabrication différents. Le MIM est généralement le meilleur choix lorsqu'une pièce est petite, géométriquement détaillée, difficile à usiner et requise en volume de production moyen à élevé et reproductible. Le moulage à la cire perdue reste pertinent lorsque le composant est plus grand, le volume est faible à moyen, la voie d'alliage est mieux établie pour la coulée, ou que les caractéristiques critiques peuvent être usinées après coulée sans perdre l'avantage de coût du projet.
Réponse rapide : choisir Moulage par injection de métal lorsque la pièce est petite, complexe, en grande série et bénéficie de détails moulés fins qui réduisent l'usinage ou l'assemblage. Choisissez la fonderie à cire perdue lorsque la pièce est plus grande, en série faible à moyenne, mieux adaptée à une voie d'alliage coulé, ou nécessite encore un usinage après coulée sur les surfaces critiques. La décision correcte dépend de la géométrie du dessin, de l'épaisseur de section, de la voie matière, des zones de tolérance, du volume annuel, des exigences de surface, des risques qualité et du coût de la pièce finie acceptée.
En pratique, la vraie question n'est pas simplement “ Quel procédé est le meilleur ? ” La vraie question est de savoir quel procédé offre une voie de production stable après la prise en compte de l'outillage, du choix du matériau, du contrôle dimensionnel, de la finition de surface, de l'inspection, du rendement et du coût total. Cette comparaison est particulièrement utile pour les ingénieurs de conception, les équipes d'approvisionnement et les chefs de projet OEM qui examinent si une pièce existante en fonderie à cire perdue doit rester en fonderie ou être reconçue pour le MIM.
Tableau de sélection rapide : quand choisir le MIM ou la fonderie à cire perdue
| Facteur projet | Choisir le MIM lorsque... | Choisir la fonderie à cire perdue lorsque... |
|---|---|---|
| Taille de la pièce | La pièce est petite, compacte ou de la taille d'une paume, et le coût de la poudre ne domine pas le projet. | La pièce est de taille moyenne à grande, lourde ou trop volumineuse pour un déliantage et un frittage économiques. |
| Géométrie | La conception comporte de petits trous, rainures, contre-dépouilles, parois minces, détails fins ou plusieurs caractéristiques qui seraient coûteuses à usiner. | La géométrie est complexe mais mieux adaptée à la création de modèles en cire, au moulage en coquille, à l'écoulement de coulée et à la finition après coulée. |
| Volume de production | Le volume annuel est moyen à élevé et l'outillage peut être amorti sur une production répétée. | Le volume est faible à moyen et le projet nécessite plus de flexibilité de coulée que d'efficacité de production multi-empreintes. |
| Voie matière | L'alliage est disponible sous forme de feedstock MIM éprouvé et possède une voie de frittage stable. | L'alliage est mieux établi en tant qu'alliage moulé ou est spécifié par le client comme une voie de fonderie. |
| Tolérance | Le contrôle dimensionnel reproductible des petites pièces est important et les caractéristiques critiques peuvent être prises en charge par l'outillage MIM et la stratégie de frittage. | Les caractéristiques critiques peuvent être usinées après la coulée sans rendre le coût total de la pièce finie peu attractif. |
| Finition de surface | Les détails fins des caractéristiques et la réduction de l'usinage secondaire sont précieux. | La surface de fonderie plus le meulage, le grenaillage, le polissage ou l'usinage sont acceptables. |
| Facteur de coût | Le coût de la pièce finie s'améliore en réduisant l'usinage, l'assemblage, les rebuts ou le tri d'inspection en volume. | Le coût initial d'outillage plus faible ou l'économie de fonderie des pièces de plus grande taille importent davantage. |
| Meilleure adéquation | Petites pièces métalliques complexes de précision. | Pièces métalliques coulées complexes de grande taille. |
D'un point de vue revue de conception, ce tableau n'est qu'un premier filtre. Avant l'outillage, les ingénieurs doivent encore examiner les dessins, la nuance de matériau, les tolérances critiques, l'épaisseur de section, le volume annuel, la méthode d'inspection et les conditions d'utilisation.
MIM vs moulage à cire perdue vs moulage sous pression : pourquoi ces comparaisons sont différentes
Le moulage à cire perdue et le moulage sous pression sont tous deux des procédés de coulée, mais ils ne relèvent pas du même sujet. La comparaison MIM vs moulage à cire perdue oppose le MIM à une voie de cire perdue : modèle en cire, arbre en cire, construction de coque céramique, décire, coulée de métal en fusion, décoquillage et finition. La comparaison MIM vs moulage sous pression oppose le MIM à une voie de coulée sous pression où le métal en fusion est injecté dans un moule en acier, généralement pour des pièces en métaux non ferreux de grande série.
Cette page détient l'intention de recherche MIM vs moulage à cire perdue . Sa question centrale est de savoir si une petite pièce coulée à cire perdue doit rester coulée ou être reconçue pour le MIM. Un article sur MIM vs moulage sous pression doit se concentrer sur la pression d'injection, les limites des alliages de moulage sous pression, les dépouilles, les bavures, la porosité, le coût de l'outillage et l'économie des pièces coulées sous pression en grande série. Garder ces deux comparaisons séparées réduit la cannibalisation des mots-clés et offre aux ingénieurs une voie de sélection de procédé plus claire.
Quelle est la principale différence entre le MIM et le moulage à cire perdue ?
Le MIM utilise l'injection de feedstock, le déliantage et le frittage
Le moulage par injection de métal commence par un mélange de poudre métallique fine et d'un système de liant pour former un feedstock injectable. Ce feedstock MIM est injecté dans un moule de précision pour former une pièce verte. Le liant est ensuite retiré par Procédé de déliantage MIM, et la pièce brune restante est frittée pour densifier la structure métallique et atteindre la géométrie finale.
C'est important car le MIM n'est pas un procédé de coulée de métal en fusion. La pièce est formée dans un moule, mais le composant métallique final est créé par métallurgie des poudres et Frittage MIM. L'outillage doit compenser le retrait de frittage, et la conception de la pièce doit permettre un retrait stable du liant, un support contrôlé et un changement dimensionnel reproductible.
La fonderie à cire perdue utilise des modèles en cire, des coques céramiques et une coulée de métal en fusion
La fonderie à cire perdue, également appelée moulage à cire perdue, suit une voie de fabrication différente. Un modèle en cire est produit, assemblé sur une grappe en cire, enrobé de barbotine céramique et de stuc pour former une coque céramique, puis déciré avant que le métal en fusion ne soit coulé dans la cavité de la coque. Après solidification, la coque est retirée et des opérations de finition sont appliquées si nécessaire.
C'est important car la qualité de la fonderie à cire perdue est influencée par la précision du modèle en cire, la construction de la coque, le système de coulée, l'écoulement du métal, la solidification, le retrait, le démoulage de la coque et la finition après coulée. C'est un procédé performant pour de nombreuses pièces coulées complexes, mais ses points de contrôle ne sont pas les mêmes que ceux du MIM.
MIM vs Fonderie à cire perdue : Tableau comparatif des procédés
| Point de comparaison | Moulage par injection de métal | Fonderie à cire perdue |
|---|---|---|
| Principe de formage | Feedstock de poudre métallique injecté | Modèle en cire et moulage en coque céramique |
| État du matériau lors du formage | Poudre métallique fine + feedstock liant | Métal en fusion coulé dans une coque céramique |
| Logique d'outillage | Moule d'injection avec compensation du retrait de frittage et stratégie de porte/ligne de joint | Outillage en cire, assemblage en grappe, construction de coque céramique, attaque et conception des masselottes/descente de coulée |
| Étape thermique clé | Déliantage et frittage | Décire, préchauffage de la coque, coulée et solidification |
| Mécanisme de retrait | Retrait de frittage contrôlé | Retrait de solidification et de refroidissement |
| Résistance typique | Petits composants métalliques complexes de forme quasi nette | Composants métalliques moulés plus grands ou plus larges |
| Risque clé du procédé | Injection incomplète, fissures de déliantage, distorsion de frittage, variation de retrait, marques de support | Porosité, retassures, défauts de carapace, inclusions, marques d'évacuation de carotte |
| Meilleure décision d'utilisation | Petites pièces de précision en grand volume | Pièces moulées de précision plus grandes ou en plus faible volume |
Une erreur courante est de comparer uniquement la revendication de forme quasi nette de chaque procédé. Les deux procédés peuvent réduire l'usinage par rapport à l'usinage CNC complet, mais ils atteignent la forme, la densité, l'état de surface et le contrôle dimensionnel de différentes manières.
Taille, poids et épaisseur de paroi des pièces : où chaque procédé devient pratique
Pourquoi le MIM est généralement plus adapté aux petites pièces complexes
Le MIM est le plus intéressant lorsque la pièce est suffisamment petite pour un moulage, un déliantage, un frittage et une manipulation par lots stables, mais suffisamment complexe pour que l'usinage ou la coulée avec finition devienne inefficace. Les bons candidats incluent souvent de petits supports, charnières, pièces de dispositifs médicaux, composants de serrures, matériel électronique, pièces structurelles miniatures et mécanismes de précision.
L'avantage ne réside pas seulement dans la taille. Le cas le plus fort pour le MIM vient généralement de la combinaison d'une taille compacte, d'une géométrie complexe, d'une production reproductible et d'une réduction de l'usinage secondaire. Si une pièce comporte plusieurs petits trous, des caractéristiques minces, des rainures latérales, des détails fins ou des formes difficiles à usiner, le MIM peut former ces caractéristiques directement à partir du moule.
Pourquoi la fonderie à cire perdue est souvent préférable pour les pièces moulées de grande taille
La fonderie à cire perdue est souvent plus pratique pour les composants de grande taille, les sections épaisses et les volumes de production faibles à moyens. Si la pièce est trop grande, trop lourde ou trop épaisse pour un MIM économique, la fonderie à cire perdue peut offrir une voie plus adaptée. Elle reste également pertinente lorsque le matériau est mieux adapté à la fonderie ou lorsque des surfaces critiques peuvent être usinées après coulée.
Pour les pièces moulées structurelles de grande taille, le coût de la poudre MIM, de l'outillage, du temps de déliantage, du contrôle du frittage et le risque de déformation peuvent l'emporter sur l'avantage de la géométrie injectée.
Pourquoi l'épaisseur de section est importante avant de choisir le MIM
L'épaisseur de section est souvent plus importante que la taille globale de l'enveloppe. Une petite pièce avec des sections épaisses et irrégulières peut encore être difficile pour le MIM car l'élimination du liant et le retrait de frittage doivent rester stables. Les zones épaisses peuvent augmenter le risque de défauts de déliantage, de contraintes internes, de déformation ou de retrait non uniforme.
Pour la fonderie à cire perdue, l'épaisseur de section compte également, mais pour des raisons différentes. L'ingénieur de fonderie doit prendre en compte l'écoulement du métal, l'alimentation, les points chauds, la solidification et les cavités de retrait. Une conception qui fonctionne en fonderie à cire perdue n'est pas automatiquement adaptée au MIM sans une revue DFM.
Limites techniques empiriques avant de choisir le MIM
Ce sont des filtres techniques préliminaires, et non des garanties de production finales. Un fournisseur doit toujours examiner le dessin réel, le matériau, les surfaces fonctionnelles, les zones de tolérance et les exigences d'inspection avant de confirmer si le MIM est la voie appropriée.
| Élément d'examen | Signal MIM plus fort | Prudence avant de choisir le MIM |
|---|---|---|
| Encombrement de la pièce | Pièce petite, compacte, de précision avec de nombreux détails fonctionnels. | Pièces grandes, lourdes, volumineuses où le coût de la poudre, le temps de déliantage et la distorsion au frittage peuvent dominer. |
| Épaisseur de section | Épaisseur de paroi équilibrée, transitions contrôlées et absence de forte concentration de masse isolée. | Sections très épaisses ou inégales pouvant ralentir le déliantage et augmenter le risque de distorsion ou de défauts internes. |
| Volume annuel | Production répétitive de moyenne à grande série où l'outillage et le développement du procédé peuvent être amortis. | Très faible volume où la fonderie à cire perdue, l'usinage CNC ou un autre procédé peut être plus économique. |
| Caractéristiques fines | Petits trous, fentes, rainures, dents, cannelures, caractéristiques de type contre-dépouille ou possibilités de consolidation de pièces. | Géométrie simple où la fonderie à la cire perdue ou l'usinage offre déjà un coût et une qualité acceptables. |
| Voie matière | Le matériau est disponible en tant que feedstock MIM éprouvé avec un comportement de déliantage et de frittage stable. | L'alliage est spécifié principalement pour une voie de coulée ou manque d'un feedstock MIM pratique et d'une fenêtre de frittage. |
| Tolérances critiques | Les dimensions critiques peuvent être revues via la compensation d'outillage, le support de frittage, le calibrage ou un usinage limité. | Toutes les dimensions sont spécifiées de manière trop serrée sans stratégie de référence, priorité de tolérance ou marge pour opérations secondaires. |
Les références publiques de conception MIM soulignent également que la tolérance MIM, l'état de surface, la taille de pièce et l'épaisseur de section dépendent du procédé et doivent être confirmés entre le fournisseur et le client. Voir le guide de conception MIM de l'EPMA.
Géométrie et complexité de conception : quel procédé gère mieux les caractéristiques fines ?
Où le MIM présente un avantage clair
Le MIM est généralement plus performant lorsqu'une petite pièce métallique nécessite des caractéristiques fines qui seraient coûteuses à usiner ou difficiles à maintenir de manière constante après le moulage. Les caractéristiques typiques adaptées au MIM peuvent inclure :
- Trous traversants et borgnes de petite taille
- Trous transversaux et inclinés
- Parois minces dans une géométrie appropriée
- Rainures, petites fentes et caractéristiques latérales
- Contre-dépouilles lorsque la conception de l'outillage permet le démoulage
- Dents fines, cannelures ou détails fonctionnels moulés
- Consolidation de pièces à partir de plusieurs pièces usinées ou assemblées
- Caractéristiques répétables de petite taille pour une production de moyenne à grande série
L'Association de Moulage par Injection de Métal note que le MIM peut offrir des avantages par rapport à la fonderie à cire perdue pour les parois plus fines, les détails plus nets, les trous de petit diamètre, un meilleur état de surface, une réduction de l'usinage de finition et des volumes élevés de petites pièces. Voir les recommandations de conception de la MIMA.
Où la fonderie à cire perdue reste performante
La fonderie à cire perdue reste efficace pour les géométries de fonderie complexes, les pièces métalliques de grande taille, les contours organiques, les sections épaisses et les formes qui ne sont pas adaptées à l'économie du moulage par injection et du frittage. Elle peut également être appropriée lorsque la géométrie de la pièce est complexe mais ne comporte pas de nombreuses micro-caractéristiques nécessitant la répétabilité du moulage de niveau MIM.
En production, cela dépend généralement de savoir si la complexité est une “ complexité de fonderie ” ou une “ complexité de petites caractéristiques de précision ”. Un corps moulé courbe peut être un bon candidat pour la fonderie à cire perdue. Une petite pièce avec de multiples petites caractéristiques fonctionnelles peut être un meilleur candidat pour le MIM.
Avertissement de revue de conception : la géométrie de fonderie ne peut pas toujours être transférée directement au MIM
Une erreur courante consiste à prendre un dessin de fonderie à cire perdue et à demander une production directe par MIM sans reconception. Cela peut créer des risques évitables pour l'outillage et la qualité.
Avant de passer de la fonderie à cire perdue au MIM, les ingénieurs doivent revérifier :
- Uniformité de l'épaisseur de paroi et transitions épais-mince
- Emplacement du point d'injection, ligne de joint et sens d'éjection
- Chemin de déliantage et risque de liant piégé
- Direction du support de frittage et risque de déformation
- Compensation du retrait et stratégie de référence
- Surfaces fonctionnelles critiques et surépaisseur d'usinage
- Nécessité de reconcevoir les rayons de coulée, bossages, nervures ou sections épaisses
Sélection des matériaux : poudres MIM vs alliages coulés
Les matériaux MIM doivent être sélectionnés en fonction de la disponibilité des poudres et du comportement au frittage
La sélection des matériaux MIM dépend de plus que du nom de l'alliage. Le matériau doit être disponible sous forme de poudre adaptée, compatible avec la préparation du feedstock, moulable dans la géométrie choisie, stable pendant le déliantage, et capable d'atteindre la densité et les propriétés requises après frittage et opérations secondaires éventuelles.
Les familles de matériaux MIM courantes peuvent inclure les aciers inoxydables, les aciers faiblement alliés, les aciers à outils, les alliages magnétiques doux, les alliages de tungstène, les alliages cobalt-chrome et certains alliages de titane pour lesquels le fournisseur a démontré sa capacité de procédé. Cependant, on ne peut pas supposer que tous les alliages corroyés ou moulés sont réalisables en MIM.
La fonderie à cire perdue offre généralement une gamme plus large d'alliages de fonderie
La fonderie à cire perdue est largement utilisée pour de nombreuses familles d'alliages de fonderie, notamment les aciers inoxydables, les aciers au carbone, les alliages de nickel, les alliages de cobalt, les alliages d'aluminium, les alliages de cuivre, les alliages de titane et les alliages réfractaires, en fonction des capacités de la fonderie et des exigences de l'application.
C'est l'une des raisons pour lesquelles la fonderie à cire perdue reste prédominante dans les secteurs aérospatial, de la défense, de l'énergie, médical et industriel. Pour certaines pièces moulées de grande taille, à haute température ou spécifiques à un alliage, la fonderie à cire perdue peut être la voie la plus établie.
Ne choisissez pas uniquement en fonction du nom de l'alliage
Une même famille d'alliages peut se comporter différemment en MIM et en fonderie à cire perdue. La densité, la microstructure, la réponse au traitement thermique, le comportement à la corrosion, les performances magnétiques, l'état de surface et la stabilité dimensionnelle peuvent tous dépendre du procédé choisi.
La meilleure question n'est pas simplement “ Cet alliage peut-il être fabriqué ? ” La meilleure question est : “ Ce fournisseur peut-il produire cet alliage dans cette géométrie, à ce volume, avec ces dimensions critiques, ces exigences d'inspection et ces conditions de fonctionnement ? ”
Tolérance et contrôle dimensionnel
Pourquoi le MIM peut être performant pour les tolérances répétables des petites pièces
Le MIM peut être performant pour les tolérances répétables des petites pièces lorsque la géométrie est adaptée et que le procédé est bien maîtrisé. Le moule d'injection peut être conçu avec une compensation du retrait, et le processus de production peut être ajusté en fonction du feedstock, des paramètres de moulage, du déliantage, du support de frittage et du retour d'inspection.
Cela est important pour les pièces présentant de petites caractéristiques et une demande de production répétée. Si la même géométrie doit être produite de manière cohérente sur des milliers ou des millions de pièces, le MIM peut devenir plus attractif qu'une voie de fonderie nécessitant un usinage répété ou une finition manuelle.
Cependant, le MIM ne doit pas être présenté comme automatiquement plus précis pour chaque pièce. Un mauvais équilibre des épaisseurs de paroi, une géométrie de frittage non supportée, une variation de masse importante ou des tolérances irréalistes sur le plan peuvent encore créer des problèmes de qualité.
Pourquoi la fonderie à cire perdue nécessite souvent un usinage pour les dimensions critiques
La fonderie à cire perdue peut produire des pièces moulées précises et complexes, mais les dimensions critiques dépendent souvent du modèle en cire, de la coque céramique, de la dilatation thermique, de l'écoulement du métal, de la solidification, du refroidissement, de l'ébarbage et de la finition après moulage. Pour les surfaces de référence de haute précision, les faces d'étanchéité, les ajustements de roulements ou les interfaces filetées, un usinage peut encore être nécessaire.
D'un point de vue achats, cela signifie que la comparaison des coûts correcte doit inclure le moulage, la rectification, l'usinage, la finition, l'inspection et le rendement, et pas seulement le prix du moulage.
État de surface et opérations secondaires
Le MIM peut réduire certaines étapes de finition et d'usinage
Le MIM peut reproduire des détails moulés fins et peut réduire le besoin d'usinage pour les petites caractéristiques. Pour les pièces adaptées, des éléments tels que des rainures, des petits trous, des logos, des textures, des cannelures et des contours complexes peuvent être moulés plutôt qu'usinés.
Opérations secondaires MIM peuvent encore être nécessaires selon le projet. Il peut s'agir de traitements thermiques, de calibrage, de polissage, de passivation, de placage, de revêtement, d'usinage CNC ou d'autres opérations de finition. Le point important n'est pas que le MIM élimine toute finition, mais qu'il peut réduire l'usinage inutile lorsque la pièce est conçue correctement.
Les pièces de fonderie à cire perdue peuvent encore nécessiter une rectification, un usinage ou une finition de surface
Les pièces de fonderie à cire perdue peuvent nécessiter un ébarbage, un nettoyage de la coque, une rectification, un grenaillage, un polissage, un traitement thermique, un usinage ou une finition de surface. Certaines surfaces peuvent être acceptables à l'état brut de moulage, tandis que les caractéristiques critiques peuvent nécessiter un usinage après moulage.
La vraie comparaison est le coût total de la pièce finie
La comparaison correcte n'est pas “ prix de l'ébauche MIM contre prix de l'ébauche de moulage à la cire perdue ”. La comparaison correcte est “ coût de la pièce MIM finie acceptée contre coût de la pièce moulée à la cire perdue finie acceptée ”.”
- Outillage et développement du procédé
- Coût du matériau et du feedstock ou de l'alliage de coulée
- Risque de rebut et tri par inspection
- Charge d'usinage et de finition
- Traitement thermique ou traitement de surface
- Rendement, délai et répétabilité
- Acceptation fonctionnelle finale, pas seulement le prix de l'ébauche brute
Coût et volume de production : quel procédé est le plus économique ?
Logique de coût du MIM
Le MIM nécessite généralement un investissement initial plus élevé en ingénierie et en outillage que les procédés de fonderie à faible volume. L'outillage, le développement du feedstock, la validation du moulage, le déliantage, le frittage et la mise en place des contrôles doivent être justifiés par le projet.
Le MIM devient plus intéressant lorsque le volume de production est suffisamment élevé pour amortir l'outillage, lorsqu'un outillage multi-empreintes peut être utilisé, lorsque l'usinage coûteux peut être réduit, ou lorsque plusieurs pièces peuvent être regroupées en un seul composant moulé.
Logique de coût de la fonderie à cire perdue
La fonderie à cire perdue peut être plus économique lorsque le volume annuel est plus faible, que la taille de la pièce est plus grande, ou que la conception est déjà bien adaptée à la fonderie. Elle peut également être plus pratique lorsque le projet nécessite un alliage de fonderie, lorsque la flexibilité de l'outillage initial est importante, ou lorsque l'usinage secondaire est déjà prévu.
Cependant, le coût de la fonderie à cire perdue ne doit pas être jugé uniquement sur le prix de la pièce coulée. La production de la coque céramique, le système de coulée, le rendement, le traitement thermique, la finition, l'usinage et le contrôle peuvent tous affecter le coût final accepté de la pièce.
Tableau de décision des coûts
| Facteur de coût | Meilleur pour le MIM | Meilleur pour la fonderie à cire perdue |
|---|---|---|
| Volume annuel | Production répétitive moyenne à élevée | Volume faible à moyen |
| Taille de la pièce | Petit et compact | Moyen à grand |
| Géométrie | Les petits détails complexes réduisent l'usinage | Complexité de fonderie sans nombreux micro-détails |
| Amortissement de l'outillage | Plus économique pour les volumes élevés | Mieux adapté lorsque l'investissement initial est plus faible |
| Impact du coût des matériaux | Plus acceptable lorsque la pièce est de faible poids | Souvent meilleur pour les pièces moulées de grande masse |
| Réduction d'usinage | Avantage important si les caractéristiques peuvent être moulées | Un usinage peut encore être nécessaire pour les surfaces critiques |
| Logique de coût final | Meilleur lorsque le coût de la pièce finie diminue avec le volume | Meilleur lorsque la coulée plus la finition reste économique |
Risques qualité et focus d'inspection : distorsion de frittage vs défauts de coulée
Risques qualité MIM : fissures de déliantage, distorsion de frittage et variation de retrait
Les risques qualité MIM proviennent généralement de l'interaction entre la géométrie et le contrôle du procédé. Les risques courants incluent les injections incomplètes, les lignes de soudure, les dommages lors de la manipulation des pièces vertes, les fissures de déliantage, la fragilité des pièces brunes, la distorsion de frittage, le retrait non uniforme, le gauchissement dû à un mauvais support, la dérive dimensionnelle entre lots et les défauts de surface après frittage ou finition.
Ces risques ne signifient pas que le MIM est instable. Ils signifient que le MIM doit être considéré comme une voie d'injection et de frittage à base de poudre, et non comme un simple remplacement de la coulée.
Risques qualité du moulage à cire perdue : porosité, retassures, défauts de carapace et retrait de masselottage
Les risques qualité du moulage à cire perdue sont liés à la qualité du modèle en cire, à la construction de la carapace, au décirage, à la coulée du métal, à la solidification et à la finition. Les préoccupations typiques incluent les variations du modèle en cire, les fissures de carapace, la porosité, les retassures, les inclusions, les manques, les marques de retrait de masselottage, les imperfections de surface et les problèmes de surépaisseur d'usinage.
L'Investment Casting Institute décrit la construction de la carapace comme un revêtement répété de barbotine céramique et de stuc autour de la grappe de cire, suivi du décirage et de la coulée du métal dans la carapace préchauffée. Voir la référence sur la construction de la carapace.
Ce que les ingénieurs doivent inspecter avant d'approuver la production
Avant d'approuver l'un ou l'autre procédé, les ingénieurs doivent définir la méthode d'inspection, la structure de référence, les surfaces fonctionnelles, les dimensions critiques, l'état du matériau, les exigences de traitement thermique, les attentes esthétiques et les attentes de contrôle lot à lot.
| Zone de risque | Point de contrôle MIM | Point de contrôle du moulage à cire perdue | Pourquoi c'est important |
|---|---|---|---|
| Variation dimensionnelle | Compensation d'outillage, retrait de frittage, méthode de support, stabilité des lots | Précision du modèle en cire, dilatation de la coque, retrait de solidification, surépaisseur d'usinage | Les dimensions critiques peuvent échouer même si la forme de la pièce semble correcte. |
| Défauts internes | Stabilité du déliantage, liant piégé, risque des sections épaisses, densité de frittage | Porosité, cavités de retrait, inclusions, stratégie d'alimentation et de masselottage | Les défauts internes peuvent affecter la résistance, l'étanchéité, la fatigue, la corrosion ou la fiabilité de l'assemblage. |
| Surface et finition | Surface du moule, marques de frittage, contact des supports, besoin de finition secondaire | Texture de la coque, retrait de carotte, grenaillage, meulage, polissage, usinage | L'état de surface influence l'acceptation esthétique, le frottement, l'étanchéité et le comportement à la corrosion. |
| Répétabilité de production | Contrôle des lots de feedstock, paramètres de moulage, constance du cycle de déliantage/frittage | Assemblage de la cire, séchage de la carapace, température de coulée, refroidissement, traitement thermique | La répétabilité détermine si l'approbation du prototype peut se traduire par une production stable. |
Votre pièce de fonderie à cire perdue est-elle un bon candidat pour la conversion en MIM ?
Bons candidats pour la conversion en MIM
Une pièce de fonderie à cire perdue peut mériter d'être examinée pour une conversion en MIM si :
- La pièce est petite ou compacte.
- Le volume annuel est moyen à élevé.
- La fonderie actuelle nécessite trop d'usinage.
- La pièce comporte de petits trous, rainures, fentes, cannelures ou détails fins.
- Le procédé actuel a du mal à assurer la répétabilité dimensionnelle.
- La pièce peut bénéficier d'un assemblage réduit ou d'une consolidation des pièces.
- Le matériau a une voie MIM éprouvée.
- Le coût de l'outillage peut être justifié par une production à long terme.
En pratique, les meilleurs projets de conversion MIM ne sont pas simplement des “ pièces moulées plus petites ”. Ce sont des pièces de précision de petite taille où la fonderie suivie d'usinage n'est plus la voie la plus efficace.
Mauvais candidats pour la conversion MIM
Une pièce peut ne pas être un bon candidat pour le MIM si :
- Elle est grande et lourde.
- Elle présente des sections très épaisses ou fortement inégales.
- Le volume annuel est trop faible pour justifier l'outillage MIM et la validation du procédé.
- L'alliage n'est pas pratique pour le feedstock MIM et le frittage.
- La conception nécessite une microstructure de fonderie ou une voie de fonderie spécifiée par le client.
- Les surfaces critiques doivent être entièrement usinées, quelle que soit la méthode de formage.
- La pièce est suffisamment simple pour que la fonderie ou l'usinage soit déjà économique.
Ce qui doit être revérifié avant de remplacer la fonderie à cire perdue par le MIM
Avant de convertir une pièce de fonderie à cire perdue en MIM, revérifiez l'encombrement global de la pièce, l'épaisseur maximale de section, la variation d'épaisseur de paroi, les trous internes, les options de point d'injection et de ligne de joint, la direction de support de frittage, les zones de tolérance critiques, la surépaisseur d'usinage, la disponibilité des matériaux, le volume de production, les exigences d'inspection et l'environnement d'application.
Quand une pièce de fonderie à cire perdue ressemble à un candidat MIM mais nécessite une refonte
Quel problème s'est produit : un petit composant moulé avec plusieurs trous et une fente usinée semblait adapté à la conversion MIM, mais la première revue de fabricabilité a révélé un bossage épais relié à un bras mince et une exigence de planéité critique sur la plus grande portée.
Pourquoi cela s'est produit : la conception de fonderie d'origine permettait une section locale épaisse car le procédé reposait sur l'écoulement de coulée et l'usinage ultérieur. En MIM, la même section créait un risque plus élevé de déformation lors du déliantage et du frittage.
Quelle était la véritable cause système : le problème n'était pas uniquement le procédé MIM. La cause profonde était un dessin conçu selon les hypothèses de la fonderie à cire perdue, et non selon l'injection de feedstock, l'élimination du liant, la compensation du retrait et le support de frittage.
Comment cela a été corrigé : la pièce a été revue pour l'équilibrage des épaisseurs de paroi, la position du point d'injection, la direction du support de frittage et la surépaisseur d'usinage sur la surface fonctionnelle. La matière non critique a été réduite là où possible, tandis que les surfaces fonctionnelles restaient contrôlées par inspection.
Comment éviter la récurrence : n'envoyez pas un dessin de fonderie directement dans un outillage MIM. Examinez l'épaisseur de section, la direction du support, la stratégie de référence, les dimensions critiques et les besoins d'usinage secondaire avant de vous engager dans la conception du moule.
Erreurs courantes lors de la comparaison entre MIM et fonderie à cire perdue
Comparer le prix de la pièce brute au lieu du coût de la pièce finie
Un prix de fonderie plus bas peut ne pas signifier un coût final plus faible si l'usinage, le meulage, la finition, l'inspection ou les pertes de rendement sont importants.
En supposant que tous les alliages de fonderie peuvent être convertis en MIM
La sélection des matériaux MIM dépend de la disponibilité des poudres, de la stabilité du feedstock, du comportement au frittage, de la densité finale et des performances de l'application.
Ignorer l'épaisseur de section
Une petite pièce avec des sections épaisses peut encore être difficile pour le MIM car le déliantage et le retrait de frittage doivent rester stables.
Réutiliser les dessins de fonderie à cire perdue sans revue DFM MIM
Les dessins de fonderie incluent souvent des géométries, des rayons, des tolérances et des surépaisseurs d'usinage qui peuvent ne pas être idéaux pour le MIM.
Traiter l'état de surface comme une valeur de procédé fixe
L'état de surface dépend de l'outillage, du matériau, du contrôle du procédé, de la méthode de finition et de la géométrie de la pièce.
Ignorer le volume annuel
Le MIM est souvent plus attractif lorsque le volume est suffisamment élevé pour justifier l'outillage et le développement du procédé.
Liste de vérification du dessin avant de choisir entre le MIM et la fonderie à cire perdue
Avant de choisir entre le MIM et la fonderie à cire perdue, préparez les informations suivantes pour l'évaluation du fournisseur :
- Plan 2D avec dimensions critiques
- Fichier CAO 3D
- Nuance de matériau ou propriétés mécaniques requises
- Volume annuel estimé
- Poids de la pièce et dimensions hors tout
- Épaisseur de paroi maximale et minimale
- Zones de tolérance critiques
- Exigences d'état de surface
- Exigences de traitement thermique
- Exigences de résistance à la corrosion, à l'usure, magnétiques ou de biocompatibilité
- Interfaces d'assemblage
- Surfaces fonctionnelles
- Points de douleur du procédé existant
- Étapes d'usinage ou de finition actuelles
- Stade de production cible : prototype, production d'essai ou production en série
Pour XTMIM, la demande la plus utile n'est pas seulement une demande de prix. La demande la plus utile comprend des dessins, des exigences de matériaux, des attentes de tolérance, un volume annuel, un contexte d'application et tout problème actuel de fonderie ou d'usinage qui doit être examiné avant l'outillage.
Avant de demander un devis, envoyez ces 6 éléments
Pour recevoir une recommandation de procédé utile plutôt qu'une estimation de prix approximative, envoyez suffisamment d'informations pour une revue technique. Ces six éléments aident XTMIM à déterminer si le MIM est techniquement et commercialement adapté par rapport à la fonderie à la cire perdue.
- Dessin 2D avec dimensions critiques marquées
- Fichier CAO 3D pour l'examen de la géométrie et de la moulabilité
- Nuance de matériau ou objectif de performance requis
- Volume annuel estimé et stade de production
- Exigences critiques de tolérance, de surface et d'assemblage
- Points de douleur actuels en fonderie, usinage, qualité ou coût
Plus le dossier de plans est clair, plus il est facile d'identifier si la pièce est un bon candidat pour le MIM, un meilleur projet de fonderie à cire perdue, ou une conception nécessitant des modifications avant qu'un procédé puisse être chiffré avec précision.
Besoin de savoir si votre pièce de fonderie à cire perdue peut être convertie en MIM ?
Envoyez votre plan, fichier 3D, exigence matière, tolérances critiques, exigences de surface et volume annuel estimé. XTMIM peut évaluer si la pièce est adaptée au MIM, si une refonte est nécessaire, et quels risques procédés doivent être vérifiés avant l'outillage, la production d'essai ou la production en série.
Normes et références techniques pour l'évaluation des procédés
Les décisions entre MIM et fonderie à cire perdue doivent être basées sur les plans, les exigences matière, la capacité des procédés et les attentes d'inspection. Des références générales sur les procédés provenant d'organisations telles que MIMA, EPMA, MPIF, et la Institut de la Fonderie de Précision peut aider à définir la voie de fabrication de base et la logique de conception, mais ne doit pas remplacer une revue technique spécifique au projet.
Lorsque les performances du matériau, l'usage médical, l'usage aérospatial, la résistance à la corrosion, le traitement thermique, la densité, les propriétés mécaniques ou l'acceptation du contrôle sont critiques, l'exigence finale doit être confirmée par les normes ASTM, ISO, client ou industrielles applicables. Ne présumez pas qu'une comparaison générale entre MIM et fonderie de précision définit automatiquement la tolérance, la résistance, la densité ou l'état de surface acceptable pour une pièce spécifique.
FAQ : MIM vs Fonderie de Précision
Le MIM est-il meilleur que la fonderie de précision ?
Le MIM n'est pas toujours meilleur que la fonderie de précision. Le MIM est généralement plus résistant pour les petites pièces métalliques complexes, de haute précision et en grands volumes, surtout lorsque les caractéristiques moulées réduisent l'usinage. La fonderie de précision est souvent meilleure pour les pièces moulées plus grandes, les volumes faibles à moyens et les voies d'alliage plus pratiques pour la fonderie.
Le MIM peut-il remplacer la fonderie de précision ?
Le MIM peut remplacer la fonderie de précision dans certains projets, en particulier lorsque la pièce est petite, complexe, produite en volume moyen à élevé et nécessite actuellement trop d'usinage ou de finition après coulée. Cependant, la pièce doit être examinée pour l'épaisseur de paroi, le point d'injection, le déliantage, le frittage, le retrait et la faisabilité du matériau spécifiques au MIM avant conversion.
Quand ne faut-il pas convertir une pièce de fonderie de précision en MIM ?
Ne traitez pas le MIM comme le remplacement par défaut si la pièce est grande, très épaisse, en très faible volume, simple à couler ou à usiner, ou nécessite une voie de matériau qui n'est pas pratique comme feedstock MIM. La conversion devient également moins intéressante lorsque toutes les surfaces critiques nécessitent encore un usinage complet après formage.
Quel procédé offre une meilleure tolérance ?
Le MIM peut offrir une forte répétabilité pour les petites pièces de précision adaptées, car la géométrie est moulée et le retrait peut être compensé par l'outillage et le contrôle du procédé. La fonderie à cire perdue peut également produire des pièces précises, mais les dimensions critiques nécessitent souvent un usinage après coulée. Le meilleur procédé dépend de la taille de la pièce, de la géométrie, des zones de tolérance et des exigences d'inspection.
Quel procédé est le moins cher ?
Aucun procédé n'est systématiquement moins cher. Le MIM peut être plus économique lorsque des volumes élevés, des petites tailles, des caractéristiques complexes et un usinage réduit justifient l'investissement dans l'outillage et le développement du procédé. La fonderie à cire perdue peut être plus économique pour des volumes plus faibles, des pièces plus grandes et des conceptions déjà adaptées à la coulée. La comparaison correcte porte sur le coût final de la pièce finie acceptée, et non sur le coût de la pièce brute.
Quel procédé est le meilleur pour les pièces en acier inoxydable ?
Les deux procédés peuvent produire des pièces en acier inoxydable, mais la décision dépend de la nuance, de la taille de la pièce, de la géométrie, de la tolérance, de l'état de surface, du volume et des exigences de performance finales. Une petite pièce complexe en acier inoxydable peut être un bon candidat pour le MIM, tandis qu'une pièce moulée en acier inoxydable plus grande peut être mieux adaptée à la fonderie à cire perdue.
Quelles informations sont nécessaires pour une recommandation de procédé ?
Un fournisseur doit examiner le dessin 2D, le fichier 3D, l'exigence de matériau, les tolérances critiques, la taille de la pièce, l'épaisseur de section, le volume annuel, l'exigence d'état de surface, le besoin de traitement thermique, l'environnement d'application et les problèmes de fabrication actuels avant de recommander le MIM ou la fonderie à cire perdue.
XTMIM peut-il examiner ma pièce de fonderie à cire perdue pour une conversion en MIM ?
Oui. XTMIM peut examiner votre pièce de fonderie à cire perdue à l'aide du dessin 2D, du fichier CAO 3D, de l'exigence de matériau, du volume annuel, des dimensions critiques, des exigences de surface et des points de douleur actuels de production. L'examen se concentre sur la question de savoir si la pièce est techniquement adaptée au MIM, si une refonte est nécessaire et si le MIM peut réduire l'usinage, améliorer la répétabilité ou réduire le coût final de la pièce finie acceptée.
