MIM vs Fonderie sous pression : Comment choisir le bon procédé de fabrication de pièces métalliques
Le moulage par injection de métal et la fonderie sous pression à haute pression ne sont pas des options interchangeables de “ formage du métal ”. Le MIM est généralement envisagé pour des pièces petites, complexes, à haute densité, en acier inoxydable, acier allié, acier à outils, titane ou autres alliages adaptés au MIM. La fonderie sous pression est généralement envisagée pour des pièces en aluminium, zinc ou magnésium, telles que des boîtiers, couvercles, supports, dissipateurs thermiques et enceintes. Pour les ingénieurs et les acheteurs techniques, la première décision n'est pas de savoir quel procédé semble plus avancé ou moins cher. La première décision est de savoir si le matériau, la taille de la pièce, la géométrie, les tolérances, le volume de production et les exigences de post-traitement correspondent mieux à une voie qu'à l'autre. Cette comparaison aide à identifier quand examiner le MIM, quand examiner la fonderie sous pression, et quelles informations doivent être vérifiées avant l'outillage.
La vraie question n'est pas de savoir si le MIM est “ meilleur ” que la fonderie sous pression. La vraie question est de savoir si la pièce relève d'une voie d'injection de poudre et de frittage ou d'une voie de coulée de métaux non ferreux à l'état liquide. Un petit composant de verrouillage en acier inoxydable avec des contre-dépouilles peut être un moulage par injection de métal candidat solide. Un boîtier électronique en aluminium de taille moyenne est généralement un candidat pour la fonderie sous pression. D'un point de vue revue de conception, le choix du procédé doit être fait avant l'outillage, et non après l'apparition de défauts, de coûts d'usinage ou de problèmes dimensionnels en production.

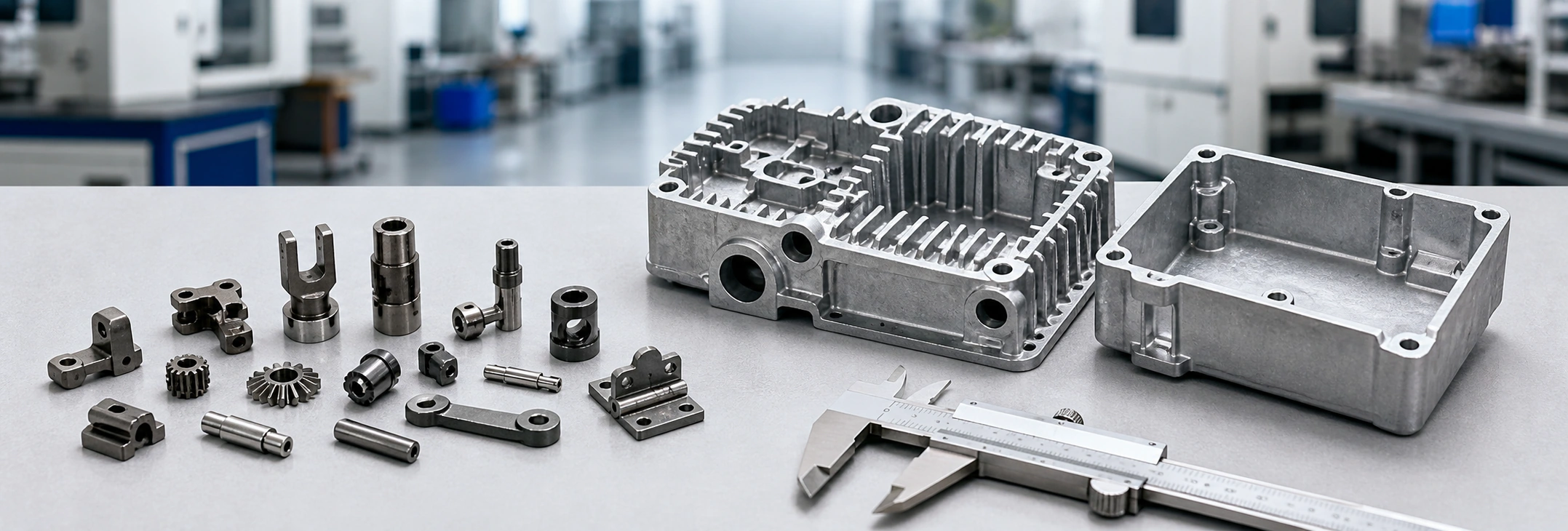

MIM vs Moulage sous pression : la réponse courte pour les ingénieurs
Le MIM est un procédé de formage et de frittage à partir de poudre. Le moulage sous pression est un procédé de coulée sous haute pression de métal en fusion. Tous deux peuvent utiliser des moules métalliques, mais la voie matière, les risques dimensionnels, la structure de coûts et les types de pièces adaptés sont différents.
En pratique, le MIM est souvent envisagé lorsqu'une petite pièce métallique nécessiterait trop d'usinage CNC, d'assemblage ou de consolidation de fonctions par d'autres méthodes. Le moulage sous pression est souvent envisagé lorsqu'une pièce non ferreuse de plus grande taille nécessite une production rapide à grand volume avec un alliage de moulage adapté.
Aperçu de la décision de procédé
| Si votre pièce est... | Commencez par... | Pourquoi cette direction est plus pratique |
|---|---|---|
| Petite pièce de précision en acier inoxydable | Analyse MIM | Le matériau et la géométrie complexe de petite taille conviennent souvent mieux au moulage par injection de poudre métallique et au frittage. |
| Boîtier en aluminium ou en zinc | Revue de moulage sous pression | La nature du matériau, la taille et la géométrie du boîtier conviennent généralement mieux au moulage sous pression à haute pression. |
| Pièce en acier complexe remplaçant plusieurs caractéristiques d'usinage CNC | Analyse MIM | Le MIM peut réduire l'usinage et l'assemblage en regroupant les caractéristiques fonctionnelles en une seule pièce. |
| Grand dissipateur thermique, couvercle ou boîtier | Revue de moulage sous pression | Les alliages de moulage non ferreux et la production à cycle rapide sont généralement plus adaptés. |
| Prototype en faible volume uniquement | Prototype CNC d'abord | L'outillage de production pour l'un ou l'autre procédé peut ne pas être justifié tant que la conception n'est pas validée. |
| Exigence du projet | Meilleure adéquation | Raison technique |
|---|---|---|
| Petite pièce complexe en acier inoxydable | MIM | Meilleure adéquation matériau-procédé pour les petites pièces de précision en acier |
| Boîtier ou couvercle en aluminium | Moulage sous pression | Mieux adapté aux boîtiers moulés non ferreux |
| Pièce décorative ou d'enceinte en zinc | Moulage sous pression | Le moulage sous pression de zinc prend en charge les pièces décoratives à paroi mince |
| Petite pièce avec contre-dépouilles et détails fins | MIM | Le MIM peut mouler de petits détails complexes avant le frittage |
| Grand dissipateur thermique | Moulage sous pression | Le moulage sous pression d'aluminium est généralement plus adapté |
| Composant métallique de petite taille à haute densité | MIM | Les pièces MIM frittées peuvent atteindre une densité élevée lorsqu'elles sont correctement contrôlées |
| Pièce non ferreuse à très grand volume | Moulage sous pression | Cycle rapide et voie d'alliage adaptée |
| Pièce remplaçant plusieurs caractéristiques usinées par CNC | MIM | La consolidation de pièces peut réduire l'usinage et l'assemblage |
Comment le MIM et le moulage sous pression fonctionnent différemment
Le MIM utilise un feedstock en poudre, un déliantage et un frittage
Le moulage par injection de métal commence par une poudre métallique fine mélangée à un système de liant pour créer le feedstock. Le feedstock est injecté pour former une pièce verte, puis délianté pour éliminer le liant, et enfin fritté pour densifier la pièce et développer les propriétés métalliques requises. Vous pouvez consulter la Procédé MIM si vous avez besoin d'une explication plus approfondie du procédé.
La voie de procédé simplifiée est : poudre métallique fine + liant → feedstock → moulage par injection → déliantage → frittage → opérations secondaires si nécessaire.
Cela importe car le MIM n'est pas du métal fondu versé dans un moule. La taille finale de la pièce est fortement influencée par le retrait de frittage, la compensation d'outillage, la stabilité du déliantage, le support de frittage et l'inspection des dimensions critiques.
Le MIM est le plus performant lorsque la pièce est petite, géométriquement complexe et difficile ou coûteuse à usiner à partir de barres. Des caractéristiques telles que les petits trous, les fentes, les parois minces, les contre-dépouilles, les profils complexes et les détails fonctionnels intégrés peuvent souvent être moulées dans la pièce verte avant le frittage. Cependant, cet avantage ne fonctionne que lorsque la conception de la pièce, le matériau, la tolérance et le volume de production sont adaptés au MIM.
Le moulage sous pression injecte du métal en fusion dans un moule en acier
Le moulage sous pression haute pression injecte du métal en fusion, généralement un alliage d'aluminium, de zinc ou de magnésium, dans un moule en acier sous pression. Le métal remplit la cavité, refroidit, se solidifie et est éjecté. Après le moulage, la pièce nécessite généralement un ébavurage, un usinage, une finition de surface ou une inspection selon l'application.
La voie de procédé simplifiée est : alliage d'aluminium / zinc / magnésium fondu → injection haute pression → refroidissement → éjection → ébavurage → usinage ou finition si nécessaire.
Le moulage sous pression est performant lorsque la pièce est un composant non ferreux de taille moyenne à grande, en particulier un boîtier, un couvercle, un support, une enceinte ou un dissipateur thermique. Il peut supporter des cycles de production rapides et une fabrication en grand volume lorsque l'alliage, la conception du moule, le tonnage de la machine, l'épaisseur de paroi et les exigences de finition sont correctement adaptés.
Les principaux risques sont différents de ceux du MIM. Les projets de moulage sous pression doivent gérer l'écoulement du métal, le piégeage d'air, la porosité, les bavures, les lignes de joint, les marques d'éjection, les variations d'ébavurage, les surépaisseurs d'usinage et l'usure du moule.
Le choix du matériau est généralement le premier point de décision
Le matériau est souvent la première raison pour laquelle un procédé devient plus réaliste qu'un autre. Avant de comparer le coût ou la tolérance, les ingénieurs devraient se demander : De quel métal la pièce a-t-elle réellement besoin ?
Quand les matériaux MIM sont plus pertinents
Le MIM est généralement envisagé pour les petites pièces de précision en acier inoxydable, acier faiblement allié, acier à outils, alliage de titane, alliage magnétique doux, alliages résistants à l'usure et autres matériaux pour petites pièces métalliques à haute densité adaptés au MIM. Si votre projet est encore en phase d'évaluation des matériaux, la page matériaux MIM peut aider à orienter le choix du matériau avant une revue DFM détaillée.
Si la pièce nécessite de l'acier inoxydable, une résistance élevée, une résistance à la corrosion, une résistance à l'usure ou une géométrie complexe en acier, le MIM est généralement plus pertinent que le moulage sous pression.
Un exemple courant est une petite pièce mécanique en acier inoxydable avec plusieurs trous, fentes, fonctions de verrouillage et exigences d'assemblage serrées. Si elle est fabriquée par CNC, le temps d'usinage peut être élevé. Si elle est reconçue pour le MIM, de nombreuses caractéristiques peuvent être formées dans le moule, l'usinage secondaire étant limité aux surfaces critiques si nécessaire.
Quand les matériaux de moulage sous pression sont plus pertinents
Le moulage sous pression est généralement plus pertinent pour les alliages d'aluminium, les alliages de zinc et les alliages de magnésium. Les pièces moulées sous pression typiques comprennent les boîtiers en aluminium, les couvercles en zinc, les structures légères en magnésium, les dissipateurs thermiques, les supports, les enceintes, les coques de produits grand public, les boîtiers électroniques et les pièces structurelles non ferreuses automobiles.
Si la pièce cible est un boîtier en aluminium, un couvercle en zinc, une enceinte en magnésium ou un dissipateur thermique, le moulage sous pression est généralement un meilleur point de départ que le MIM. Dans ces cas, l'orientation du matériau et la taille de la pièce indiquent déjà une voie de fonderie non ferreuse.
Erreur fréquente sur les matériaux : comparer le MIM en acier inoxydable avec la coulée sous pression d'aluminium
Une erreur courante consiste à comparer le MIM et la coulée sous pression comme s'il s'agissait de deux méthodes interchangeables pour le même métal. Dans de nombreux projets réels, ce n'est pas le cas.
| Direction MIM | Direction coulée sous pression |
|---|---|
| Acier inoxydable | Aluminium |
| Acier faiblement allié | Zinc |
| Alliage de titane | Magnésium |
| Acier à outils | Alliages de fonderie non ferreux |
| Alliage magnétique doux | Alliages de fonderie légers |
Si un client demande si le MIM ou la fonderie sous pression est moins cher, la première réponse devrait être : confirmer d'abord le matériau. Si le projet nécessite de l'acier inoxydable, la fonderie sous pression d'aluminium n'est pas une comparaison directe. Si le projet nécessite un boîtier en aluminium, le MIM n'est généralement pas le premier procédé à évaluer.
Vous ne savez pas si la voie matérielle correspond au MIM ou à la fonderie sous pression ?
Envoyez l'exigence matérielle, le dessin 2D, le fichier CAO 3D et le volume annuel estimé pour une revue de l'adéquation du procédé basée sur le dessin avant l'outillage. La revue doit confirmer si la pièce est plus proche du MIM, de la fonderie sous pression, de l'usinage CNC ou d'une autre voie de fabrication.
Soumettre un dessin pour examen Contacter notre équipe d'ingénierieTaille et géométrie des pièces : petites pièces de précision vs pièces moulées plus grandes
Le MIM est plus performant pour les petites pièces complexes et très détaillées
Le MIM est généralement le plus performant lorsque la pièce est suffisamment petite pour que l'économie du procédé soit rentable, mais suffisamment complexe pour que l'usinage, l'emboutissage ou le moulage conventionnel devienne inefficace.
Les pièces candidates typiques pour le MIM peuvent inclure des micro-engrenages, des charnières de précision, de petits supports, des pièces de verrouillage, des composants de dispositifs médicaux, des pièces structurelles électroniques, de petits arbres, des broches, des leviers, des pièces avec contre-dépouilles et des pièces combinant plusieurs caractéristiques usinées par CNC en une seule pièce.
Du point de vue de la revue de conception, la valeur du MIM ne réside pas simplement dans le formage du métal. La valeur réside dans sa capacité à intégrer de petites fonctionnalités dans une pièce métallique de forme quasi nette. Cela peut réduire le temps d'usinage, diminuer les étapes d'assemblage, améliorer la répétabilité ou permettre une géométrie difficile à usiner économiquement en volume.
Cependant, le MIM ne doit pas être imposé à chaque petite pièce. Si la géométrie est simple, le matériau peu coûteux, le volume faible ou la tolérance nécessite un usinage intensif, alors le CNC, l'emboutissage, la métallurgie des poudres (PM) ou un autre procédé peut être plus pratique.
Le moulage sous pression est plus performant pour les pièces non ferreuses de taille moyenne à grande
Le moulage sous pression est généralement plus performant pour les pièces non ferreuses de taille moyenne à grande, en particulier lorsque le matériau est l'aluminium, le zinc ou le magnésium et que la conception s'adapte à un procédé de moulage.
Les pièces candidates typiques au moulage sous pression peuvent inclure des boîtiers en aluminium, des couvercles en zinc, des dissipateurs thermiques, des carter moteur, des boîtiers électroniques, des supports automobiles et des coques de produits grand public.
Le moulage sous pression est souvent choisi lorsque la vitesse de production, le choix de matériaux non ferreux et la taille de la pièce sont plus importants que la géométrie ultra-petite en acier. Il est particulièrement utile lorsque la pièce est un boîtier ou une enveloppe nécessitant une combinaison de forme, de structure de paroi, de nervures, de bossages, de points de montage et de finition de surface.
| Facteur de conception | MIM | Moulage sous pression |
|---|---|---|
| Petite taille de pièce | Bonne adaptation | Adaptation limitée |
| Détails internes complexes | Bonne adaptation | Dépend de la conception du moule |
| Grand boîtier | Généralement pas idéal | Bonne adaptation |
| Boîtier en aluminium à paroi mince | Généralement pas idéal | Bonne adaptation |
| Petite pièce en acier inoxydable | Bonne adaptation | Généralement pas typique |
| Géométrie de dissipateur thermique | Généralement pas idéal | Bonne adaptation |
| Micro-caractéristiques | Bonne adaptation | Adaptation limitée |
| Consolidation des pièces | Bonne adaptation | Parfois possible |
La tolérance et le contrôle dimensionnel sont des problèmes différents
Il n'est pas exact de dire qu'un procédé offre toujours une meilleure tolérance que l'autre. Les problèmes de contrôle dimensionnel sont différents. Si le dessin inclut des caractéristiques critiques serrées, examinez la pièce par rapport aux tolérances pratiques directives de conception MIM et au plan d'inspection prévu avant l'outillage.
Le risque dimensionnel en MIM provient du retrait de frittage et de la stabilité du frittage
Les pièces MIM rétrécissent pendant le frittage. L'outillage doit compenser ce retrait, et le résultat dimensionnel final dépend du matériau, du feedstock, de la géométrie de la pièce, des variations d'épaisseur de paroi, du comportement au déliantage, du support de frittage, des conditions du four et de la stratégie d'inspection.
Les facteurs dimensionnels importants en MIM incluent le retrait de frittage, la compensation d'outillage, l'épaisseur de paroi inégale, la stabilité du déliantage, le support de frittage, la déformation de la pièce, la dérive des dimensions critiques, ainsi que le calibrage ou l'usinage CNC pour les caractéristiques clés.
En production, le problème le plus important n'est pas de savoir si le MIM peut mouler des détails fins. Il le peut souvent. Le vrai problème est de savoir si ces caractéristiques restent stables après le déliantage, le frittage et l'inspection. Un bras mince, une caractéristique non supportée, une longue fente ou une section inégale peuvent se comporter différemment pendant le frittage qu'une géométrie compacte et équilibrée.
Pour cette raison, les dimensions critiques doivent être identifiées avant l'outillage. Certaines caractéristiques peuvent convenir telles que frittées. D'autres peuvent nécessiter un calibrage, un usinage ou un ajustement de tolérance.
Le risque dimensionnel en fonderie sous pression provient de l'écoulement du métal, du refroidissement, des bavures et de l'usure du moule
La fonderie sous pression présente des risques dimensionnels différents. Une pièce moulée sous pression est façonnée par l'écoulement du métal en fusion, le comportement de remplissage, le refroidissement, la solidification, l'état du moule, l'ébarbage et les post-traitements.
Les facteurs dimensionnels importants en fonderie sous pression incluent l'écoulement du métal, le retrait de refroidissement, le plan de joint, les bavures, les marques d'éjection, les variations d'ébarbage, l'usure du moule et la surépaisseur d'usinage.
Une pièce en aluminium ou en zinc moulée sous pression peut avoir une bonne répétabilité lorsque la conception et le procédé sont bien maîtrisés. Mais les bavures, l'emplacement du plan de joint, les marques d'éjection, les opérations d'ébarbage et la surépaisseur d'usinage peuvent affecter les surfaces fonctionnelles finales.
Pourquoi “ une meilleure tolérance ” dépend de la pièce
Pour une petite pièce en acier complexe, le MIM peut être la meilleure voie car le procédé permet de former des détails fins et de consolider les caractéristiques. Pour un boîtier en aluminium plus grand, le moulage sous pression peut être la meilleure voie car le matériau et la taille de la pièce correspondent au procédé de coulée.
Les deux procédés peuvent nécessiter un usinage secondaire pour les dimensions critiques. La bonne question n'est pas “ Quel procédé offre une meilleure tolérance ? ” La meilleure question est : Quelles dimensions sont critiques, comment seront-elles contrôlées, et quel procédé offre le meilleur équilibre entre fabricabilité, coût et stabilité de production ?
Revue des caractéristiques critiques avant l'outillage
Avant de choisir entre MIM et moulage sous pression, marquez les caractéristiques critiques sur le dessin. La même caractéristique peut nécessiter différentes méthodes de contrôle selon la voie de procédé.
| Caractéristique du dessin | Point de contrôle MIM | Focus de la revue du moulage sous pression |
|---|---|---|
| Alésage critique | Dérive de frittage, besoin de calibrage, finition CNC, méthode d'inspection | Surépaisseur d'usinage, exposition à la porosité, position de l'alésage après coulée |
| Paroi mince | Remplissage en moulage, stabilité du déliantage, distorsion au frittage | Remplissage du métal, équilibre de refroidissement, bavure, retrait local |
| Filetage | Caractéristique moulée, taraudée ou filetage usiné après frittage | Caractéristique taraudée, filetage usiné, stratégie d'insert, conception de bossage |
| Surface d'étanchéité | Densité, planéité, besoin d'usinage, état de surface | Porosité, risque de fuite, exposition à l'usinage, exigence de test de pression |
| Fente longue ou bras mince | Support de frittage, risque de distorsion, risque de manutention | Écoulement du métal, disposition des éjecteurs, ébarbage et position du plan de joint |
Résistance, densité et porosité : différents risques qualité
Les pièces MIM dépendent de la densité frittée et du contrôle du processus
La qualité MIM dépend de la constance du feedstock, de la stabilité du moulage, du contrôle du déliantage, de la densité de frittage, du comportement au retrait et de l'inspection finale. Un processus MIM bien contrôlé peut produire des pièces métalliques de haute densité, mais le résultat dépend du système de matériau, de la conception de la pièce et du contrôle du processus.
Les considérations importantes pour la qualité MIM incluent l'uniformité du feedstock, le contrôle du déliantage, la densité de frittage, la distorsion au frittage, les exigences de dureté et de résistance, le traitement thermique si nécessaire, et l'inspection des caractéristiques critiques.
Les risques qualité MIM ne sont pas principalement des risques de porosité comme en fonderie sous pression. Ce sont des risques liés à la poudre, à l'élimination du liant, au frittage, à la densité, à la distorsion et au contrôle dimensionnel. Si un projet nécessite une résistance élevée, une résistance à la corrosion, une résistance à l'usure, un comportement magnétique ou une réponse au traitement thermique, ces exigences doivent être examinées par rapport au matériau MIM et à la voie de procédé sélectionnés.
Les pièces de fonderie sous pression nécessitent souvent un contrôle de la porosité et des défauts d'écoulement
La qualité de la fonderie sous pression dépend souvent de la manipulation du métal en fusion, de la température du moule, du comportement de remplissage, de l'éventage, de la pression, de la solidification et de l'ébarbage ou de l'usinage. La porosité est l'une des préoccupations les plus importantes, surtout lorsque la pièce nécessite une étanchéité, une résistance à la pression, un usinage profond, un placage ou une haute qualité esthétique.
Les considérations importantes pour la qualité de la fonderie sous pression incluent la porosité gazeuse, la porosité de retrait, les soufflures, les marques d'écoulement, les boursouflures, le risque de fuite et l'usinage exposant les pores.
Si une pièce de fonderie sous pression doit être usinée après coulée, le risque de porosité devient plus important car l'usinage peut exposer des vides internes. Si la pièce nécessite une étanchéité à la pression, un revêtement, un placage ou des performances à haute résistance, le fournisseur de fonderie sous pression doit examiner ces exigences avant l'outillage.
| Problème qualité | Plus de procédés associés | Cause racine | Impact sur le projet |
|---|---|---|---|
| Distorsion au frittage | MIM | Retrait inégal ou mauvais support | Variation de cote critique |
| Fissure de déliantage | MIM | Instabilité d'élimination du liant | Rebus ou fragilité cachée |
| Variation de densité | MIM | Instabilité du frittage ou du feedstock | Risque de résistance et de performance |
| Porosité gazeuse | Moulage sous pression | Gaz piégé lors du remplissage | Fuite ou défauts d'usinage |
| Porosité de retrait | Moulage sous pression | Retrait de solidification | Faiblesse ou défaillance sous pression |
| Bavure (flash) | Moulage sous pression | Plan de joint, pression ou usure du moule | Risque d'ébavurage et dimensionnel |
| Trace de point d'injection | Les deux | Conception et suppression du canal d'injection | Préoccupation esthétique ou fonctionnelle |
Avant de comparer les coûts, confirmez le matériau, les dimensions, la tolérance et le volume annuel
La comparaison des coûts est souvent trompeuse lorsque les informations sur le projet sont incomplètes. Une erreur courante consiste à demander “ Le MIM est-il moins cher que le moulage sous pression ? ” avant de confirmer si les deux procédés sont même réalisables pour la pièce.
Si ces détails manquent, toute réponse simple sur le coût est peu fiable. Une petite pièce en acier inoxydable avec des caractéristiques complexes peut devenir plus économique avec le MIM car le temps d'usinage est réduit. Un grand boîtier en aluminium peut être plus économique avec le moulage sous pression car le matériau et la voie de production correspondent à la pièce. Un prototype à très faible volume peut être mieux examiné d'abord par CNC avant de s'engager dans l'une ou l'autre voie d'outillage de production.
Comparaison des coûts : le MIM n'est pas toujours cher, le moulage sous pression n'est pas toujours moins cher
Qu'est-ce qui détermine le coût du MIM
Le coût du MIM est influencé par plus que le moulage. Le procédé comprend la préparation du feedstock, le moulage, le déliantage, le frittage, l'inspection et parfois des opérations secondaires. Si le coût est la principale préoccupation, examinez ce sujet avec le plus large coût du moulage par injection de métal facteurs.
Les principaux facteurs de coût du MIM incluent la complexité du moule, le matériau feedstock, la taille et le poids de la pièce, le temps de déliantage, le temps de frittage, les exigences de tolérance, l'usinage secondaire, le traitement thermique, les exigences d'inspection et le volume annuel.
Le MIM peut sembler coûteux si la pièce est simple, grande, en faible volume ou facile à usiner. Mais pour une petite pièce complexe en acier avec plusieurs caractéristiques usinées, le MIM peut réduire le coût total en diminuant l'usinage, l'assemblage et le gaspillage de matière.
Qu'est-ce qui détermine le coût du moulage sous pression
Le coût du moulage sous pression est affecté par l'outillage, le choix de l'alliage, la taille de la machine, le temps de cycle, l'ébarbage, l'usinage, la finition et le contrôle qualité.
Les principaux facteurs de coût du moulage sous pression incluent le coût du moule, l'alliage, le tonnage de la machine, la taille de la pièce, le temps de cycle, l'ébarbage, l'usinage, la finition de surface, le contrôle des rebuts, le contrôle de la porosité et le volume de production.
Le moulage sous pression peut être rentable pour les pièces en aluminium, zinc ou magnésium adaptées à la production en grande série. Mais le coût peut augmenter si la pièce nécessite un usinage important, des performances d'étanchéité strictes, des exigences esthétiques particulières, un contrôle de la porosité ou une finition complexe.
Décision de coût par scénario de projet
| Scénario | Direction généralement meilleure en termes de coût | Pourquoi |
|---|---|---|
| Petite pièce en acier inoxydable avec de nombreuses caractéristiques d'usinage CNC | MIM | Réduit l'usinage et favorise la consolidation des pièces |
| Grand boîtier en aluminium | Moulage sous pression | Meilleure adéquation matériau-procédé et temps de cycle plus rapide |
| Très petit composant à haute résistance | MIM | La petite géométrie en acier convient mieux au MIM |
| Couvercle décoratif en zinc | Moulage sous pression | Le moulage sous pression de zinc prend en charge les pièces décoratives à paroi mince |
| Grande pièce en acier simple | Aucun des deux n'est peut-être idéal | L'usinage CNC, l'emboutissage, le forgeage ou la fonderie peuvent nécessiter une revue |
| Petite pièce avec tolérance extrême sur un alésage | Cela dépend | Peut nécessiter un usinage secondaire dans l'un ou l'autre procédé |
| Pièce en aluminium sensible à la porosité | Cela dépend | La fonderie sous pression nécessite une revue spéciale de la porosité |
| Prototype en faible volume uniquement | Généralement aucun des deux pour l'outillage de production | Un prototype CNC peut être plus pratique dans un premier temps |
Volume de production et outillage : les deux nécessitent un volume suffisant pour justifier le moule
Logique de volume MIM
Le MIM est généralement pertinent lorsque le projet a un volume de production suffisant pour justifier l'outillage, le développement du procédé, le déliantage, le frittage et la planification des contrôles. Ce n'est normalement pas le premier choix pour quelques pièces prototypes, à moins que le projet ne s'oriente vers la production.
En phase de développement précoce, les prototypes CNC peuvent être utiles pour vérifier l'assemblage, la fonction et la géométrie. Mais un prototype CNC ne prouve pas que la pièce est prête pour la production par MIM. Avant l'outillage MIM, la conception doit être revue pour l'épaisseur de paroi, les risques de retassure ou de déformation, l'emplacement du point d'injection, la stabilité au déliantage, le support au frittage et les dimensions critiques.
Logique de volume en fonderie sous pression
La fonderie sous pression nécessite également un investissement en outillage. Elle est généralement la plus adaptée lorsque le volume de pièces est suffisamment élevé pour bénéficier de cycles de production rapides et de la durée de vie du moule. Pour les boîtiers, couvercles, supports et enveloppes en aluminium ou en zinc, le coût unitaire peut devenir attractif lorsque la conception de la pièce et la quantité de production correspondent à la voie de la fonderie sous pression.
Cependant, un volume élevé ne suffit pas. La conception doit également permettre une bonne coulée du métal, l'évacuation des gaz, l'éjection, l'ébarbage, l'usinage et la finition.
Risque prototype-production
Un prototype réalisé par CNC, impression 3D ou outillage souple ne valide pas automatiquement la production par MIM ou fonderie sous pression. Le procédé de production doit être choisi en fonction du matériau final, des surfaces fonctionnelles, des tolérances critiques, de l'environnement d'application, du volume annuel et des exigences de qualité.
D'un point de vue gestion de projet, le meilleur moment pour comparer le MIM et la fonderie sous pression est avant l'outillage. Une fois l'outillage réalisé, changer la voie matériau ou le procédé peut devenir coûteux.
État de surface et opérations secondaires
Opérations secondaires MIM
Le MIM peut réduire l'usinage, mais cela ne signifie pas qu'aucune opération secondaire n'est jamais nécessaire. Selon la pièce, l'application et les exigences de tolérance, les opérations secondaires peuvent inclure le calibrage, l'usinage CNC de caractéristiques critiques, le traitement thermique, le polissage, la passivation, le placage ou le revêtement si applicable, et l'inspection finale.
Pour les pièces MIM en acier inoxydable, une passivation ou un polissage peut être nécessaire selon les exigences de corrosion ou d'état de surface. Pour les pièces à haute résistance, un traitement thermique peut être requis. Pour les trous critiques, alésages, filetages ou surfaces d'accouplement, un usinage peut encore être nécessaire. En savoir plus sur Opérations secondaires MIM si le projet nécessite un traitement post-frittage.
Opérations secondaires de moulage sous pression
Le moulage sous pression peut produire rapidement des pièces de forme quasi nette, mais la post-production fait souvent partie du processus de fabrication global. Les opérations secondaires peuvent inclure l'ébavurage, l'élimination des bavures, le grenaillage, l'usinage, le taraudage, le revêtement par poudre, l'anodisation pour le moulage sous pression d'aluminium, le placage pour le moulage sous pression de zinc, et les tests d'étanchéité si nécessaire.
Une surface de moulage lisse ne signifie pas automatiquement que la pièce est finie. Les bavures, les lignes de joint, les marques d'éjection, les surépaisseurs d'usinage, les exigences de revêtement et les tests d'étanchéité peuvent tous affecter le coût total et la planification de la production.
Quand ne pas choisir le MIM ou le moulage sous pression
Quand le MIM n'est peut-être pas le bon choix
- La pièce est trop grande.
- L'aluminium est le matériau requis.
- La géométrie est simple et l'usinage CNC ou l'emboutissage est moins cher.
- Le volume annuel ne peut pas amortir l'outillage.
- La tolérance nécessite de toute façon un usinage important.
- Le poids de la pièce est trop élevé pour l'économie du MIM.
- Le projet n'est qu'un prototype à très faible volume.
Le MIM ne doit pas être choisi uniquement parce que la pièce est en métal. Il doit être choisi parce que la géométrie, le matériau, la tolérance et le volume créent un réel avantage pour le moulage par injection de poudre et le frittage.
Quand le moulage sous pression n'est peut-être pas le bon choix
- L'acier inoxydable est requis.
- Le titane ou l'acier à outils est requis.
- La pièce est très petite avec des caractéristiques internes fines.
- La porosité ne peut pas être acceptée.
- L'usinage peut exposer des pores internes.
- Une densité élevée ou une résistance élevée est critique.
- La géométrie est trop petite ou trop complexe pour un moulage sous pression pratique.
Le moulage sous pression ne doit pas être considéré comme un remplacement universel pour toutes les pièces métalliques. C'est un procédé performant pour les pièces coulées non ferreuses adaptées, mais les limitations de matériau et de porosité doivent être examinées attentivement.
Idées fausses courantes lors de la comparaison entre MIM et moulage sous pression
- Le moulage sous pression est toujours moins cher.
- Le MIM est réservé aux pièces coûteuses.
- Les pièces en aluminium peuvent toujours être fabriquées par MIM.
- Les pièces en acier inoxydable peuvent être traitées comme des pièces moulées sous pression en aluminium.
- Un bon état de surface brut de moulage signifie qu'aucune opération secondaire n'est nécessaire.
- Les tolérances serrées ne nécessitent jamais d'usinage.
- Les petites pièces métalliques sont toujours meilleures pour la CNC.
- La fonderie et le moulage sous pression sont la même chose.
Le choix correct du procédé doit être basé sur le matériau, la taille, la géométrie, la tolérance, le volume annuel, la post-production et le risque d'application. Si l'un de ces détails n'est pas clair, le projet doit être examiné avant l'outillage.
Checklist de sélection MIM vs Moulage sous pression
Choisissez le MIM si :
- Votre pièce est petite et complexe.
- L'acier inoxydable, le titane, l'acier à outils ou l'acier allié est requis.
- Les détails fins, les petits trous, les rainures ou les contre-dépouilles sont importants.
- Le coût d'usinage CNC est trop élevé.
- La consolidation des pièces peut réduire l'assemblage.
- Des propriétés métalliques à haute densité sont requises.
- Le volume annuel peut justifier l'outillage et la validation du procédé.
- L'usinage secondaire est limité aux seules caractéristiques critiques.
Choisissez le moulage sous pression si :
- Votre pièce est en aluminium, zinc ou magnésium.
- La pièce est un boîtier, un couvercle, un support, une enceinte ou un dissipateur thermique.
- La vitesse de production est importante.
- La taille de la pièce est moyenne à grande.
- Le moulage de métaux non ferreux à paroi mince est approprié.
- L'ébavurage, l'usinage et la finition de surface sont acceptables.
- Le risque de porosité peut être maîtrisé pour l'application.
- La production en grand volume peut justifier un outillage à matrice.
Scénarios composites pour la formation technique
Les scénarios suivants ne sont pas des études de cas clients et ne représentent pas une commande spécifique. Ce sont des exemples techniques composites utilisés pour montrer comment la sélection du procédé peut changer lorsque le matériau, la géométrie, la tolérance et le risque qualité sont examinés ensemble.
Scénario A : Petit composant de verrouillage en acier inoxydable
| Point d'examen | Interprétation technique |
|---|---|
| Quel problème est survenu | La pièce a d'abord été envisagée pour l'usinage CNC, mais plusieurs fentes, trous et caractéristiques de verrouillage ont augmenté le temps d'usinage et le coût unitaire. |
| Pourquoi cela s'est produit | La conception combinait une petite taille, un matériau en acier inoxydable et plusieurs fonctions fonctionnelles qui n'étaient pas efficaces à usiner une par une en volume. |
| Cause réelle du système | Le projet était évalué comme un problème d'usinage au lieu d'un problème de consolidation de petites pièces complexes. |
| Comment cela a été corrigé | La pièce a été examinée pour la faisabilité MIM, incluant l'emplacement du point d'injection, l'épaisseur de paroi, la distorsion au frittage, les cotes critiques et l'usinage post-frittage requis. |
| Comment éviter la récidive | Avant de soumettre un devis, confirmez le matériau, le volume annuel, les tolérances critiques et les caractéristiques qui doivent être usinées après le frittage. |
Dans ce scénario, le MIM mérite d'être évalué car la pièce est petite, complexe, à base d'acier et peut bénéficier d'une consolidation de caractéristiques. Cela ne signifie pas que le MIM est automatiquement approuvé. Si un trou a une tolérance extrêmement serrée ou qu'un alésage fonctionnel nécessite un état de surface spécifique, cette caractéristique peut encore nécessiter un usinage après le frittage.
Scénario B : Boîtier électronique en aluminium
| Point d'examen | Interprétation technique |
|---|---|
| Quel problème est survenu | Le projet a été comparé au MIM car les deux procédés utilisent un outillage, mais la pièce était un boîtier en aluminium de taille moyenne avec nervures, bossages et fonction d'enceinte. |
| Pourquoi cela s'est produit | La comparaison initiale s'est concentrée sur le nom du procédé au lieu de la voie matériau et de la taille de la pièce. |
| Cause réelle du système | La pièce appartenait à une application de boîtier non ferreux, où le moulage sous pression est généralement plus pertinent que le MIM. |
| Comment cela a été corrigé | L'examen s'est orienté vers les facteurs du moulage sous pression tels que le dépouille, l'épaisseur de paroi, l'écoulement du métal, le plan de joint, les marques d'éjecteur, le risque de porosité, la surépaisseur d'usinage et la finition. |
| Comment éviter la récidive | Confirmez si la pièce est un composant de précision en acier de petite taille ou un boîtier moulé en aluminium/zinc/magnésium avant de comparer les coûts. |
Les deux exemples sont des pièces métalliques, mais la logique de fabrication est totalement différente. Une petite pièce mécanique en acier inoxydable et un boîtier en aluminium de taille moyenne ne doivent pas être évalués uniquement en demandant quel procédé est le moins cher. Ils doivent être évalués en fonction de la voie matière, de la géométrie, des tolérances, du volume de production et du risque qualité.
Que fournir avant de choisir entre MIM et fonderie sous pression
Si vous n'êtes pas sûr que votre pièce doive être fabriquée par MIM ou par fonderie sous pression, le moyen le plus rapide d'avancer est de préparer les bonnes informations techniques avant de demander un devis.
| Informations à fournir | Pourquoi c'est important |
|---|---|
| Plan 2D | Confirme les tolérances, les dimensions critiques et les besoins d'inspection |
| Fichier CAO 3D | Examine la géométrie, les contre-dépouilles, l'épaisseur de paroi et la direction d'outillage |
| Exigence de matériau | Détermine si le MIM ou la fonderie sous pression est réaliste |
| Volume annuel | Vérifie l'économie de l'outillage et de la production |
| Exigence de finition de surface | Influe sur les opérations secondaires et le coût |
| Environnement d'application | Vérifie les risques de corrosion, d'usure, de résistance, de fuite et de porosité |
| Dimensions critiques | Identifie les caractéristiques pouvant nécessiter un usinage ou un contrôle spécial |
| Processus de fabrication actuel | Aide à comparer le MIM, l'usinage CNC, la fonderie sous pression ou d'autres voies |
| Stade de production cible | Sépare la revue du prototype de la planification de la production en série |
Pour une meilleure préparation de votre demande de devis, organisez votre dossier de plans, les exigences matérielles, le volume de production cible, les priorités d'inspection et les problèmes de fabrication actuels avant de contacter les fournisseurs. Vous pouvez également consulter la guide de préparation des RFQ ou aller directement à demander un devis si la direction du processus est déjà claire.
Besoin d'une évaluation de l'adéquation du procédé ?
Envoyez votre plan, fichier CAO, exigences matérielles, besoins en tolérances, surfaces fonctionnelles, environnement d'application et volume annuel estimé. XTMIM peut évaluer si le projet est plus proche du MIM, de la fonderie sous pression, de l'usinage CNC, de la fonderie à cire perdue, de l'emboutissage ou d'une autre voie avant de prendre des décisions d'outillage.
Contacter notre équipe d'ingénierie Soumettre un dessin pour examenFAQ : MIM vs Fonderie sous pression
Le MIM est-il identique à la fonderie sous pression ?
Non. Le MIM utilise un feedstock de poudre métallique, le moulage par injection, le déliantage et le frittage. Le moulage sous pression injecte de l'aluminium, du zinc ou du magnésium en fusion dans un moule en acier. Les deux procédés diffèrent par leurs matériaux, leurs facteurs de coût, leurs risques dimensionnels et leurs types de pièces adaptés.
Le MIM est-il meilleur que le moulage sous pression ?
Uniquement pour certaines pièces. Le MIM est généralement meilleur pour les petites pièces métalliques complexes et à haute résistance, surtout lorsqu'il s'agit d'acier inoxydable, de titane, d'acier à outils ou d'acier allié. Le moulage sous pression est généralement meilleur pour les pièces non ferreuses de taille moyenne à grande, comme les boîtiers en aluminium, les couvercles en zinc, les enceintes en magnésium et les dissipateurs thermiques.
Peut-on mouler sous pression l'acier inoxydable ?
Pour le moulage sous pression classique à haute pression, l'acier inoxydable n'est pas la voie matérielle normale. Si la pièce nécessite une petite géométrie en acier inoxydable, le MIM est généralement plus pertinent. Si la pièce est plus grande et nécessite un procédé de fonderie, d'autres procédés de coulée doivent être examinés séparément.
Peut-on fabriquer des pièces en aluminium par MIM ?
L'aluminium n'est pas un matériau de premier choix courant pour le MIM dans les projets industriels typiques. Si la pièce est un boîtier, un couvercle, un support, une enceinte ou un dissipateur thermique en aluminium, le moulage sous pression, l'usinage CNC, l'extrusion ou l'emboutissage sont généralement examinés en premier. Le MIM est normalement plus pertinent pour les petites pièces complexes en acier inoxydable, acier allié, acier à outils, titane ou autres alliages adaptés au MIM.
Le moulage sous pression est-il moins cher que le MIM ?
Cela dépend de la taille de la pièce, du matériau, de la géométrie, du volume de production, des tolérances et des opérations secondaires. Le moulage sous pression peut être moins cher pour les grandes pièces non ferreuses, tandis que le MIM peut réduire le coût total lorsque de petites pièces en acier nécessiteraient sinon un usinage CNC intensif ou un assemblage.
Quel procédé est le meilleur pour les pièces en aluminium ?
Le moulage sous pression est généralement plus adapté pour les boîtiers, couvercles, supports, dissipateurs thermiques et enveloppes en aluminium. Le MIM n'est généralement pas le premier choix pour les pièces en aluminium, car le MIM est plus couramment utilisé pour les petites pièces complexes en acier inoxydable, acier allié, titane, acier à outils et autres matériaux adaptés au MIM.
Quel procédé offre une meilleure tolérance ?
Cela dépend de la géométrie et des dimensions critiques. Le MIM doit contrôler le retrait de frittage, la distorsion et la compensation d'outillage. Le moulage sous pression doit contrôler les bavures, la porosité, les variations d'ébarbage, l'usure du moule et les surépaisseurs d'usinage. Les dimensions critiques doivent être examinées à partir du plan avant de choisir le procédé.
Le MIM peut-il remplacer le moulage sous pression ?
Parfois, mais seulement lorsque le projet est petit, complexe et nécessite de l'acier, de l'acier inoxydable, du titane ou un autre alliage adapté au MIM. Le MIM n'est pas un remplacement direct pour les grandes pièces moulées sous pression en aluminium ou en zinc, telles que les boîtiers, couvercles ou dissipateurs thermiques.
Cette comparaison est-elle la même que MIM vs moulage à la cire perdue ?
Non. Le moulage sous pression fait généralement référence au moulage sous pression à haute pression pour les pièces en aluminium, zinc ou magnésium. Le moulage à la cire perdue utilise des modèles en cire et des coques en céramique pour produire des pièces moulées de précision. Ce sont des comparaisons différentes et doivent être évaluées séparément.
Quand dois-je demander une revue DFM ?
Demandez une revue DFM lorsque le matériau, la taille, la tolérance, l'épaisseur de paroi, les contre-dépouilles, le volume annuel ou les exigences de post-traitement rendent le choix du procédé incertain. Une revue basée sur le plan peut identifier si le MIM, le moulage sous pression, l'usinage CNC, le moulage à la cire perdue, l'emboutissage ou une autre voie doit être évalué avant l'outillage.
Note sur les normes et références techniques
La sélection des matériaux MIM et la spécification des pièces doivent être examinées par rapport à la nuance de matériau choisie, aux capacités du fournisseur, aux exigences de l'application et aux normes techniques en vigueur le cas échéant. Les ressources des normes MPIF incluent des références pour les matériaux de métallurgie des poudres et de moulage par injection de métal, et la Metal Injection Molding Association fournit des ressources sur les procédés et les matériaux pour les utilisateurs finaux de MIM.
Pour les projets de moulage sous pression, la sélection des alliages d'aluminium, de zinc et de magnésium, le risque de porosité, la conception du plan de joint, l'ébarbage, l'usinage et les traitements secondaires doivent être examinés avec un fournisseur qualifié de moulage sous pression. La FAQ sur le moulage sous pression de la NADCA fournit des informations générales sur les matériaux de moulage sous pression et les sujets de procédés. Les tolérances de moulage sous pression, l'acceptation de la porosité et les exigences d'étanchéité doivent être confirmées par le fournisseur de moulage sous pression en fonction de l'alliage spécifique, de la conception du moule, de la route de production et de la norme d'inspection.
Cet article ne fournit pas de valeurs de tolérance fixes, de taux de retrait fixes, de ratios de coûts fixes, de seuils de volume annuel fixes ou de résultats de procédés garantis. Ces décisions doivent être confirmées par une revue DFM au niveau de la pièce, les données matérielles, la capacité de procédé du fournisseur, les exigences d'inspection et les derniers documents normatifs applicables.
