Comparaison des procédés de fabrication

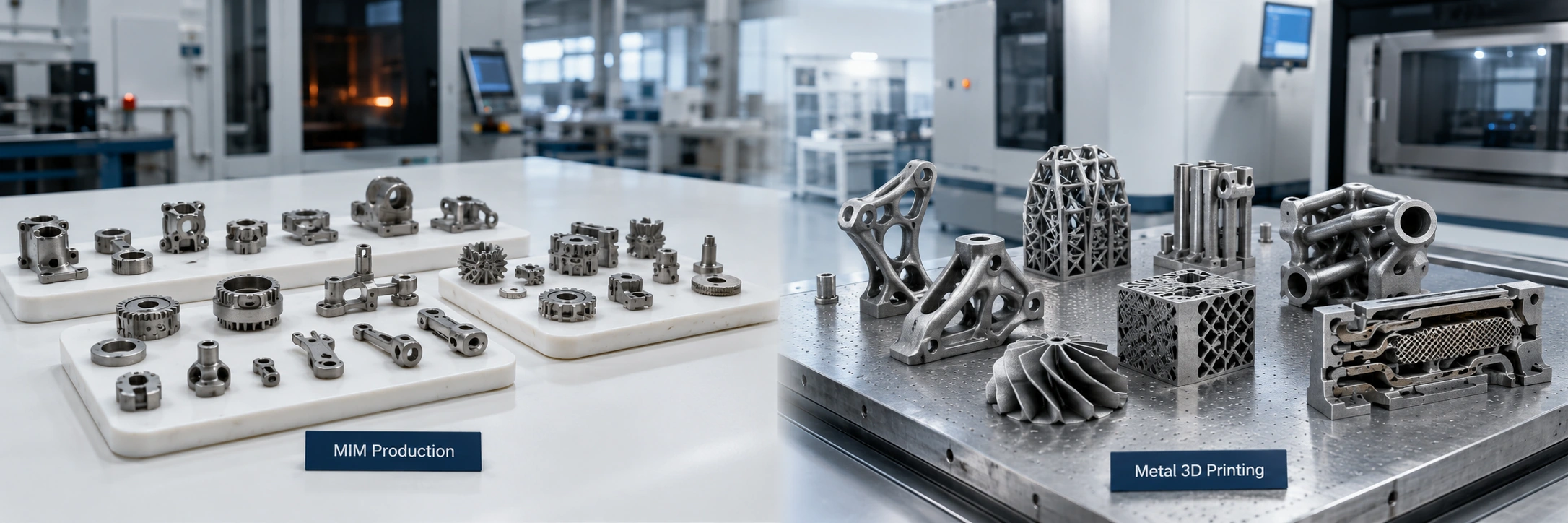

Le MIM est généralement la meilleure voie pour les petites pièces métalliques complexes lorsque la conception est stable, la géométrie est moulable et le volume annuel est suffisamment prévisible pour justifier l'outillage. L'impression 3D métal est généralement préférable lorsque le projet est encore en développement de prototype, que la conception peut changer, que le volume est faible ou que la pièce dépend d'une géométrie spécifique à la FA, comme des canaux internes, des structures en treillis ou des formes optimisées par topologie. Pour les ingénieurs et les équipes d'approvisionnement, la vraie question n'est pas de savoir quel procédé est le plus avancé. La vraie question est de savoir si la pièce est prête pour une voie de production basée sur l'outillage et contrôlée par le retrait, ou si elle doit rester dans une voie additive sans outillage jusqu'à ce que la conception et le plan de production soient plus clairs. Cet article se concentre sur la décision de sélection du procédé avant l'outillage, la cotation et la planification de la production.
Réponse rapide : quand choisir le MIM ou l'impression 3D métal ?
Choisissez Moulage par injection de métal le MIM lorsque la pièce est petite, complexe, reproductible et proche de la préparation à la production. La conception doit être suffisamment stable pour l'outillage, et le volume attendu doit être assez élevé pour amortir les coûts du moule et de développement. Choisissez l'impression 3D métal lorsque la conception est encore en évolution, que seules quelques pièces sont nécessaires, ou que la géométrie comprend des caractéristiques difficiles à mouler, comme des canaux internes ou des structures en treillis.
Un prototype fabriqué par impression 3D métal peut être utile lors de la validation précoce, mais il ne peut pas toujours être directement transposé en MIM. Avant l'outillage, la pièce doit être examinée pour le démoulage, la position du point d'injection, l'équilibre des parois, le chemin de déliantage, le retrait de frittage, les dimensions critiques et la conversion du matériau.
L'impression 3D métal n'est pas non plus un procédé unique. La fusion sur lit de poudre laser, le jet de liant, le dépôt d'énergie dirigée et d'autres voies de fabrication additive métallique peuvent avoir des exigences différentes en matière de densité, d'état de surface, de supports, de traitement thermique, de frittage et d'inspection.
Voie pratique : prototype imprimé en 3D métal → validation fonctionnelle → revue DFM MIM → ajustement géométrique → outillage → production d'essai → production de masse MIM.
Si votre prototype a déjà passé les tests fonctionnels et que la prochaine préoccupation est le coût de production, la répétabilité ou le volume annuel, une revue de l'adéquation MIM basée sur le dessin est généralement l'étape utile suivante.
Matrice de décision : quel procédé convient à votre pièce ?
La première question de sélection ne devrait pas être “ quel procédé est le moins cher ? ” mais “ à quel stade se trouve le projet ? ” Une pièce en phase d'itération de conception présente un risque de fabrication différent d'une pièce avec un dessin figé et une demande annuelle prévisible. Ce tableau d'aide à la décision aide les équipes d'ingénierie et d'approvisionnement à décider si une pièce doit rester en impression 3D métal, passer au MIM, ou entrer dans une revue prototype-vers-MIM.
| Condition du projet | Le MIM est généralement meilleur lorsque… | L'impression 3D métal est généralement meilleure lorsque… |
|---|---|---|
| Phase du projet | La conception est presque figée et prête pour la revue d'outillage. | La conception est encore en évolution ou nécessite des itérations rapides. |
| Volume de production | La demande annuelle est suffisamment prévisible pour justifier l'outillage et le développement du procédé. | Seuls des prototypes, des lots pilotes ou des pièces personnalisées en faible volume sont nécessaires. |
| Géométrie | La pièce présente des caractéristiques externes complexes mais peut encore être moulée, éjectée, déliantée et frittée. | La pièce dépend de canaux internes, de structures en treillis, d'optimisation topologique ou de fonctionnalités propres à la FA. |
| Modèle de coût | Un coût unitaire à long terme plus bas et une production reproductible sont plus importants que d'éviter le coût d'outillage. | Éviter les coûts d'outillage et les risques de modification de conception est plus important que le coût unitaire de production. |
| Délai de livraison | Le projet évolue vers une production répétable après validation. | La livraison rapide de prototypes ou les tests en petite série constituent la principale exigence. |
| Stratégie de tolérance | Les dimensions critiques peuvent être examinées pour la capacité MIM, la compensation du retrait de frittage et les éventuelles opérations secondaires. | Les surfaces critiques peuvent être usinées ou finies après impression, et la quantité ne justifie pas l'outillage. |
Ce tableau n'est qu'un premier outil de sélection. Le choix final du procédé doit être basé sur le dessin réel, le matériau, les exigences de tolérance, le volume annuel estimé, l'état de surface, l'environnement d'application et le stade de production.
Pourquoi la voie de fabrication modifie la décision en matière de coût, de géométrie et de qualité
Le MIM et l'impression 3D métal peuvent tous deux produire des pièces métalliques, mais ils atteignent la pièce finale par des voies de fabrication très différentes. La voie détermine ce qui peut mal tourner. En MIM, la pièce doit survivre à l'outillage, au moulage par injection, à la manipulation de la pièce verte, au déliantage et au retrait de frittage. En impression 3D métal, la pièce doit être imprimable avec le procédé de fabrication additive choisi, puis amenée aux exigences finales par retrait des supports, traitement thermique, usinage ou finition de surface.
Le MIM est une voie de fabrication par frittage basée sur l'outillage
Le MIM utilise une fine poudre métallique mélangée à un système de liant pour former le feedstock. Le feedstock est injecté dans un moule de précision pour créer une pièce verte. Après le moulage, la manipulation de la pièce verte, l'ébavurage, le chargement sur plateau, le déliantage et le frittage influencent tous le rendement et la cohérence dimensionnelle.
Du point de vue de la revue de conception, le MIM dépend de l'outillage et du contrôle du frittage. Le moule doit tenir compte de la compensation du retrait, de l'emplacement du point d'injection, du plan de joint, de l'éjection, de l'équilibre des parois et du remplissage reproductible. La pièce doit également être déliantable et suffisamment stable pendant le frittage pour éviter les fissures, les déformations ou les écarts dimensionnels inacceptables.
Pour une explication plus approfondie du feedstock, du moulage par injection, du déliantage et du frittage, consultez la Procédé MIM vue d'ensemble.
L'impression 3D métal est une voie de fabrication additive sans outillage
L'impression 3D métal est un terme général désignant la fabrication additive métallique. Elle peut inclure la fusion sur lit de poudre laser, le frittage de liant et d'autres procédés de fabrication additive métallique. Ces procédés ne reposent pas sur un outillage de production traditionnel comme le MIM. Au lieu de cela, ils construisent des pièces à partir d'une géométrie numérique, souvent couche par couche.
Cela confère à l'impression 3D métal un avantage certain lors du développement initial. Les ingénieurs peuvent tester la géométrie, modifier les conceptions et produire de petites quantités sans ouvrir de moule. En pratique, cependant, la pièce imprimée peut encore nécessiter un retrait des supports, un traitement thermique, un usinage, une finition de surface ou une inspection avant de répondre aux exigences finales du plan.
L'impression 3D métal ne doit pas être considérée comme un seul et même procédé. La fusion laser sur lit de poudre, le liage de poudre et d'autres voies de fabrication additive peuvent différer en termes de densité, d'état de surface, de coût, de post-traitement et de disponibilité des matériaux.
Tous les procédés d'impression 3D métal n'utilisent pas la même logique de production
“ Impression 3D métal ” est un terme de recherche utile, mais il n'est pas assez spécifique pour une revue technique. Un prototype par fusion laser sur lit de poudre, une pièce par liage de poudre et une pièce par dépôt d'énergie dirigée peuvent tous être décrits comme des pièces imprimées en 3D métal, mais leur cheminement de procédé, le comportement du matériau, la densité, l'état de surface, l'historique thermique et les exigences de post-traitement peuvent être très différents.
| Voie de fabrication additive métal | Logique de procédé typique | Point clé à examiner avant de comparer avec le MIM |
|---|---|---|
| Fusion laser sur lit de poudre | La poudre métallique est fusionnée sélectivement couche par couche à l'aide d'une source à haute énergie. | Examiner le retrait des supports, l'orientation de construction, la texture de surface, les contraintes résiduelles, le traitement thermique et les besoins d'usinage ultérieur. |
| Projection de liant | Un liant est déposé dans un lit de poudre pour former une pièce verte, suivi d'un durcissement, d'un déliantage, d'un frittage ou d'une infiltration selon le système. | Ne présumez pas qu'il s'agit du même procédé que le MIM. Examinez le tassement de la poudre, le retrait, la densité, l'état de surface et le contrôle dimensionnel du frittage. |
| Dépôt d'énergie dirigée | Le feedstock métallique est déposé et fondu par une source d'énergie focalisée, souvent utilisé pour les grandes pièces, la réparation ou la construction de formes proches de la forme finale. | Généralement pas un substitut direct pour les petites pièces MIM en grande série ; examinez la taille, l'état de surface, la surépaisseur d'usinage et l'objectif d'application. |
| Autres voies de fabrication additive métallique | Peut inclure des systèmes métalliques par extrusion, des voies hybrides ou des procédés spécifiques au fournisseur. | Demandez le nom du procédé, le certificat matière, la note de traitement thermique et le rapport d'inspection avant de comparer le coût ou la maturité de production. |
Cette distinction est importante car un client peut simplement dire “ prototype métallique imprimé en 3D ”, alors que le fournisseur doit connaître la voie de fabrication additive exacte avant de juger si la pièce peut être convertie en production MIM. La projection de liant peut partager certains termes avec le MIM, comme le déliantage et le frittage, mais elle n'utilise pas la même voie de formage, la même stratégie d'outillage, le même contrôle du retrait ni la même économie de production que le MIM.
Quel procédé est le plus rentable selon les volumes ?
La comparaison des coûts entre le MIM et l'impression 3D métal évolue en fonction de l'étape du projet. L'impression 3D métal réduit souvent les coûts initiaux car aucun moule de production n'est nécessaire. Le MIM a généralement des coûts d'outillage et de développement initiaux plus élevés, mais il peut devenir plus compétitif lorsque la même pièce est produite de manière répétée en volume stable.
Le vrai problème n'est pas seulement le prix du premier échantillon. Une comparaison de coûts appropriée doit inclure le coût d'outillage, le coût de production par pièce, le coût des matériaux, le temps machine, la post-production, le traitement thermique, les exigences d'inspection, le risque de rendement, le risque de modification de conception et le volume sur la durée de vie du projet.
Projets de prototypage
Pour un projet de prototypage, éviter le coût d'outillage est souvent plus important que d'obtenir le coût unitaire le plus bas. L'impression 3D métal peut réduire le risque de conception précoce lorsque la géométrie, le matériau ou les conditions d'assemblage peuvent encore changer.
Projets de production stable
Pour une production stable, le MIM devient plus attractif lorsque le plan est figé, la pièce est produite de manière répétée et le coût d'outillage peut être réparti sur un volume de production suffisant.
Revue de seuil de rentabilité basée sur le plan
Un seuil de rentabilité fixe ne doit pas être utilisé sans examiner la taille de la pièce, son poids, le matériau, les tolérances, les exigences de finition, les besoins d'inspection et le volume annuel prévu.
La bonne question de coût est : au volume annuel prévu et sur la durée de vie du projet, quel procédé offre le meilleur équilibre entre coût d'outillage, coût unitaire, risque qualité, délai et répétabilité de production ?
Quelles géométries sont mieux adaptées au MIM ou à l'impression 3D métal ?
Le MIM et l'impression 3D métal peuvent tous deux produire des pièces métalliques complexes, mais ils ne supportent pas le même type de complexité. Le MIM est performant pour les petites pièces avec une géométrie externe complexe, des détails fins, des trous traversants, des nervures, des bossages et des contre-dépouilles pouvant être gérés par la conception de l'outillage. L'impression 3D métal est plus performante pour les géométries qui dépendent de la liberté interne, comme les canaux internes, les structures en treillis, les formes optimisées topologiquement et les conceptions personnalisées à faible volume.
| Type de caractéristique | Adéquation MIM | Adéquation à l'impression 3D métal | Note technique |
|---|---|---|---|
| Petites caractéristiques externes complexes | Fort | Possible | Le MIM est performant lorsque la caractéristique est moulable, remplissable, éjectable et répétable. |
| Parois minces | Possible après revue | Possible après revue | Dépend de l'équilibre des sections, du matériau, du procédé et de l'exigence de résistance finale. |
| Contre-dépouilles | Possible avec une stratégie d'outillage | Souvent plus facile | Le MIM nécessite une revue du démoulage, du plan de joint, du coulisseau ou de la géométrie. |
| Canaux internes | Généralement difficile ou inadapté | Fort | Les passages fermés réels sont généralement un avantage de la FA et peuvent ne pas être convertis en MIM. |
| Structures en treillis | Généralement inadapté | Fort | La géométrie en treillis est généralement conçue pour la fabrication additive, et non pour le démoulage par injection. |
| Pièces identiques en grands volumes | Fort | Moins idéal dans de nombreux cas | Le MIM bénéficie de l'outillage, de fenêtres de procédé stables et d'une production répétée. |
Avant de passer d'un prototype imprimé à la production MIM, la géométrie doit être revue du point de vue du remplissage du moule, de l'éjection, du chemin de déliantage, du retrait, du support de frittage, des dimensions critiques et des opérations secondaires.
Prototype, faible volume ou production de masse : à quel stade êtes-vous ?
Stade de prototype précoce
Si le projet est encore au stade de concept ou de validation fonctionnelle, l'impression 3D métal est souvent la voie la plus sûre. Les ingénieurs peuvent avoir besoin de tester l'assemblage, de confirmer la forme, de vérifier l'ergonomie, d'évaluer la fonction ou de modifier la conception plusieurs fois.
Utiliser le MIM trop tôt peut créer un risque d'outillage évitable. Si la conception change après la fabrication du moule, celui-ci peut nécessiter une modification ou un remplacement.
Phase de production en faible volume ou sur mesure
Pour une production en faible volume, la réponse dépend de la géométrie, du matériau, de la tolérance et de la post-production. L'impression 3D métal peut rester adaptée si la pièce est personnalisée, si la quantité est faible ou si le coût d'outillage ne peut être amorti.
Si la même pièce doit être répétée chaque mois ou chaque année, le MIM peut mériter d'être examiné avant que le projet ne s'engage dans une voie de fabrication additive coûteuse.
Phase de validation de pré-production
C'est à ce stade que de nombreux projets devraient comparer plus sérieusement le MIM. Si un prototype imprimé en 3D métal a déjà passé les tests fonctionnels, la question suivante est de savoir si la conception peut être fabriquée de manière répétable à l'échelle de la production.
À ce stade, l'examen doit se concentrer sur la moulabilité, l'équilibre des parois, les dimensions critiques, la conversion du matériau, l'état de surface et le volume annuel prévu.
Phase de production de masse stable
Le MIM est généralement plus performant lorsque la conception est stable et que le projet nécessite une production répétable de nombreuses pièces identiques. Le moule crée la forme répétable, tandis que le processus est contrôlé par le moulage, le déliantage, le frittage, et l'inspection.
Cela ne signifie pas que toute pièce métallique stable doive utiliser le MIM. La pièce doit encore être suffisamment petite, moulable et commercialement adaptée à un procédé de frittage basé sur l'outillage.
Si votre prototype imprimé a passé les tests fonctionnels et que la prochaine préoccupation concerne le coût de production, la répétabilité, le volume annuel ou l'évolutivité du fournisseur, c'est le bon moment pour demander une revue de fabricabilité MIM avant d'investir dans la prochaine voie de production.
Matériau, densité, état de surface et post-traitement
La sélection du matériau ne doit pas être traitée comme une simple correspondance de nom de matériau. Un matériau imprimable par un procédé de fabrication additive métallique peut ne pas être automatiquement disponible ou économique en tant que feedstock MIM. Un matériau utilisé en MIM peut ne pas se comporter de la même manière en fabrication additive métallique car la spécification de la poudre, le système de liant, l'historique thermique et la voie de consolidation sont différents.
Pour le MIM, la sélection du matériau dépend des caractéristiques de la poudre, du système de liant, de la stabilité du feedstock, du comportement au déliantage, de la réponse au frittage, du contrôle du retrait et des exigences de propriétés finales. Pour l'impression 3D métallique, la sélection du matériau dépend du procédé de FA, de la spécification de la poudre, de l'apport d'énergie, de l'orientation de construction, de l'historique thermique et de la voie de post-traitement.
| Exigence | Considération MIM | Considération pour l'impression 3D métallique |
|---|---|---|
| Finition de surface | Influencé par la surface du moule, le feedstock, le frittage et la finition secondaire. | Peut nécessiter un retrait des supports, un polissage, un usinage, un grenaillage ou une autre amélioration de surface. |
| Densité et résistance | Fortement lié au choix du matériau, au contrôle du frittage et à la stabilité géométrique de la pièce. | Dépend de la méthode de FA, des paramètres de procédé, du traitement thermique et des critères d'inspection. |
| Dimensions critiques | Peut être à l'état fritté ou nécessiter un usinage, un calibrage, une rectification ou d'autres opérations secondaires. | Peut nécessiter un post-usinage après retrait des supports, un traitement thermique ou une relaxation des contraintes. |
| Traitement thermique | Dépend du matériau et doit être planifié en fonction des exigences mécaniques ou de corrosion finales. | Souvent dépendant du procédé et du matériau, en particulier lorsque les contraintes résiduelles ou la microstructure doivent être contrôlées. |
| Finition esthétique | Une finition secondaire peut être nécessaire pour les surfaces visibles, les interfaces d'assemblage ou les composants destinés au client. | La texture de couche, les marques de support ou les surfaces rugueuses peuvent nécessiter une finition supplémentaire avant utilisation. |
Les deux voies peuvent nécessiter un usinage CNC, une rectification, un polissage, un traitement thermique, un revêtement de surface, un ébavurage, un nettoyage et une inspection finale. Le post-traitement peut modifier considérablement la comparaison des coûts. Une pièce imprimée qui semble économique au stade du formage peut devenir coûteuse après usinage et finition. Une pièce MIM peut également nécessiter des opérations secondaires si le dessin comprend des tolérances serrées, des surfaces d'étanchéité, des filetages, des surfaces esthétiques ou des caractéristiques d'assemblage de précision.
Dimensions critiques, inspection et contrôles de réception
Une comparaison sérieuse doit inclure une stratégie dimensionnelle. Ni le MIM ni l'impression 3D métal ne doivent être sélectionnés uniquement parce que la forme est réalisable. Le procédé doit être choisi en fonction de la voie qui peut satisfaire le plan, la charge d'application, l'exigence de surface, la méthode d'inspection et le plan de production avec un risque acceptable.
Pour le MIM, certaines dimensions peuvent être atteintes après moulage et frittage, tandis que les dimensions critiques peuvent nécessiter un usinage secondaire, un calibrage, une rectification ou d'autres opérations de finition. Le retrait de frittage doit être pris en compte avant l'outillage. L'épaisseur de paroi, les changements de section, le support pendant le frittage et l'orientation de la pièce peuvent tous affecter la stabilité dimensionnelle.
Pour l'impression 3D métal, les dimensions critiques peuvent également nécessiter un usinage. L'état de surface, les marques de retrait des supports, l'orientation de construction, les contraintes résiduelles et le traitement thermique peuvent affecter la pièce finale.
Définir les caractéristiques critiques
- Dimensions critiques pour la fonction
- Interfaces d'assemblage
- Caractéristiques filetées
- Exigences de planéité ou de rectitude
Confirmer les exigences finales
- Finition de surface
- Exigences de densité ou mécaniques
- Traitement thermique
- Surfaces cosmétiques
Plan de méthode d'inspection
- Stratégie de référence
- Besoins en calibres ou montages
- Critères d'acceptation
- Fréquence d'inspection en production
La route de fabrication doit être choisie en fonction du dessin complet et des critères d'acceptation, pas seulement de la forme 3D.
Quand choisir le MIM
Le MIM est généralement le meilleur candidat lorsque le projet nécessite une production répétable de petites pièces métalliques complexes et que la conception est suffisamment stable pour l'outillage.
Le MIM est généralement un bon choix lorsque :
- La pièce est de taille petite ou moyenne.
- La géométrie est complexe mais moulable.
- Le volume annuel est prévisible.
- La conception est quasi figée.
- La même pièce sera produite de manière répétitive.
- Le coût d'outillage peut être justifié.
- Le coût unitaire à long terme est important.
- Les exigences matérielles correspondent aux options MIM disponibles.
- Les dimensions critiques peuvent être examinées avant l'outillage.
- Les opérations secondaires peuvent être planifiées en amont.
Le MIM ne doit pas être choisi uniquement parce qu'une pièce est complexe. Il doit être choisi parce que la pièce est complexe, moulable, reproductible et commercialement adaptée à une production basée sur l'outillage. Du point de vue de la revue de conception, le MIM est le plus pertinent lorsqu'il remplace un usinage coûteux ou une fabrication additive répétée par une voie de production contrôlée après validation de la conception.
Quand choisir l'impression 3D métal
L'impression 3D métal est généralement la meilleure option lorsque le projet nécessite de la flexibilité, des itérations rapides, de faibles volumes ou une géométrie non adaptée au MIM.
L'impression 3D métal est généralement adaptée lorsque :
- Le projet est encore au stade de prototype.
- La conception peut évoluer.
- Seules quelques pièces sont nécessaires.
- La géométrie comprend des canaux internes.
- La conception inclut des structures en treillis.
- Le coût de l'outillage ne peut être justifié.
- La pièce est personnalisée.
- Le délai de livraison des échantillons est plus important que le coût unitaire.
- La pièce est testée avant la planification de la production.
- Une géométrie spécifique à la FA est requise pour la fonction.
Il serait inexact de décrire l'impression 3D métal comme une simple méthode de prototypage. Dans certaines applications, elle peut constituer une voie de production valide. Cependant, pour la production répétée d'une même petite pièce métallique, le coût, la charge de post-traitement, la disponibilité des matériaux et la répétabilité doivent encore être soigneusement comparés avec le MIM et d'autres méthodes de fabrication.
Un prototype imprimé en 3D métal peut-il être converti en production MIM ?
Oui, un prototype imprimé en 3D métal peut parfois devenir le point de départ d'une production MIM. Mais il ne faut pas supposer que la même géométrie peut être directement transférée dans l'outillage MIM.
Un prototype imprimé peut prouver que la forme de la pièce fonctionne dans l'assemblage ou la fonction. Cela ne prouve pas automatiquement que la pièce est moulable, déliantable, frittable, dimensionnellement stable ou rentable pour la production MIM.
| Élément de revue de conversion | Pourquoi c'est important avant l'outillage MIM |
|---|---|
| Démoulage et ligne de joint | La géométrie de FA peut ne pas être extractible de l'outillage de production sans reconception. |
| Position du point d'injection | La position du point d'injection peut affecter l'aspect, le remplissage, la résistance, le risque de ligne de soudure et la finition secondaire. |
| Équilibrage des épaisseurs de paroi | Des sections inégales peuvent augmenter le risque de distorsion lors du moulage, du déliantage ou du frittage. |
| Canaux internes et structures en treillis | Les véritables caractéristiques internes de FA sont généralement difficiles ou inadaptées au MIM. |
| Dimensions critiques | Certaines dimensions peuvent nécessiter une surépaisseur d'usinage ou une stratégie de tolérance différente. |
| Conversion des matériaux | Le matériau imprimable peut ne pas avoir d'équivalent direct ou économique en feedstock MIM. |
Cette voie est utile lorsqu'un client a déjà validé le concept du produit par impression 3D métal mais a besoin d'une voie plus économique et reproductible pour une production en plus grand volume.
Que faut-il généralement modifier avant l'outillage MIM ?
Épaisseur de paroi et équilibre des sections
Une épaisseur de paroi inégale peut augmenter le risque de défauts de moulage, de contraintes de déliantage, de distorsion au frittage ou de variation dimensionnelle. Le MIM n'exige pas que toutes les parois soient identiques, mais les changements brusques de section doivent être examinés avant l'outillage.
Angles vifs et concentration de contraintes
Des transitions très brusques peuvent être imprimables, mais elles peuvent créer une concentration de contraintes, des difficultés de remplissage, un risque de fissuration ou une distorsion au frittage en MIM. La conception des rayons doit être examinée avant l'outillage.
Canaux internes et structures en treillis
Les canaux internes réels et les structures en treillis sont généralement difficiles ou inadaptés au MIM. Si ces caractéristiques sont essentielles à la fonction, l'impression 3D métal peut rester la meilleure voie.
Dimensions critiques et surépaisseur d'usinage
Les dimensions critiques doivent être séparées des dimensions générales. Certaines caractéristiques peuvent convenir à l'état fritté, tandis que d'autres peuvent nécessiter une surépaisseur d'usinage, de calibrage, de rectification ou de finition.
Scénario de champ composite pour la formation en ingénierie
Prototype imprimé validé en assemblage, mais la géométrie n'était pas prête pour l'outillage MIM
Quel problème s'est produit : Un petit support métallique a d'abord été produit par impression 3D métal pour des tests fonctionnels. Le prototype a passé l'assemblage, mais la revue MIM préliminaire a révélé un passage interne fermé, des sections de paroi inégales et plusieurs transitions brusques qui créeraient des risques pour l'outillage et le frittage.
Pourquoi cela s'est produit : Le modèle CAO a été conçu pour l'imprimabilité, non pour la moulabilité. Le prototype imprimé a confirmé la fonction du produit, mais il n'a pas prouvé que la pièce pouvait être injectée, éjectée, déliantée et frittée de manière cohérente.
Quelle était la véritable cause système : L'équipe du projet a comparé le prix de l'échantillon avant de réaliser une revue de conversion de procédé. Ils ont traité “ forme de pièce métallique obtenue ” comme “ voie de production confirmée ”, ce qui est une erreur courante lors du passage du développement additif à la production MIM.
Comment cela a été corrigé : Le passage interne a été reconçu comme une caractéristique externe accessible, les transitions de paroi ont été équilibrées, les angles vifs ont été arrondis, et les dimensions critiques ont été séparées en caractéristiques à l'état fritté et post-usinées avant la revue d'outillage.
Comment éviter la récurrence : Avant d'utiliser un prototype imprimé comme base pour l'outillage MIM, examinez le démoulage, l'emplacement du point d'injection, l'équilibre des parois, le chemin de déliantage, le support de frittage, la compensation du retrait et la stratégie des dimensions critiques.
Erreurs courantes lors de la comparaison entre MIM et impression 3D métal
Comparer le coût du prototype au lieu du coût de production
Un seul prototype imprimé peut être moins cher que l'ouverture d'un outillage MIM. Cela ne signifie pas que l'impression 3D métal restera moins chère à un volume de production stable.
Supposer que la géométrie imprimée est automatiquement moulable
La FA peut créer des formes que le MIM ne peut pas mouler, déliantrer ou fritter de manière fiable. Les canaux internes, les structures en treillis et les formes organiques extrêmes nécessitent une revue spéciale.
Choisir le MIM avant que la conception ne soit stable
Si la conception de la pièce change après l'outillage, l'impact sur les coûts peut être significatif. Le MIM est généralement préférable après la validation fonctionnelle et le gel de la conception.
Ignorer la post-production
Les deux voies peuvent nécessiter de l'usinage, du polissage, un traitement thermique, un revêtement ou une inspection. La post-production peut déterminer le coût réel et le délai.
Utiliser la même attente de tolérance pour chaque procédé
Le MIM, l'impression 3D métal et l'usinage CNC ne partagent pas la même logique de tolérance. Les dimensions critiques doivent être examinées procédé par procédé.
Traiter tous les procédés d'impression 3D métal comme identiques
La fusion sur lit de poudre laser, le jet de liant et les autres procédés de fabrication additive métallique diffèrent en termes de densité, d'état de surface, de vitesse, de coût et de post-traitement. Le procédé exact est important.
Liste de contrôle d'ingénierie avant de choisir un procédé
Une revue basée sur le dessin est plus fiable qu'une comparaison générale de procédés. Le même procédé peut convenir à une pièce et ne pas convenir à une autre pièce avec un nom de matériau ou une taille similaire.
| Élément d'examen | Pourquoi c'est important |
|---|---|
| Taille et poids de la pièce | Influence la moulabilité, le temps d'impression, la stratégie d'outillage, le coût et la manutention. |
| Exigence de matériau | Détermine la disponibilité du procédé, la faisabilité du feedstock, le traitement thermique et les propriétés finales. |
| Volume annuel | Influence fortement la justification de l'outillage et la décision de coût unitaire. |
| Statut de gel de la conception | Détermine si l'investissement dans l'outillage est techniquement et commercialement sûr. |
| Géométrie interne | Aide à identifier les fonctionnalités exclusives à la FA qui pourraient ne pas être convertibles en MIM. |
| Épaisseur de paroi | Influe sur le remplissage, le déliantage, le retrait de frittage et le risque de distorsion. |
| Dimensions critiques | Détermine si un usinage secondaire, un calibrage, une rectification ou une inspection spéciale est nécessaire. |
| Finition de surface | Influe sur le polissage, l'usinage, le revêtement, l'acceptation esthétique et le coût. |
| Méthode de prototypage actuelle | Aide à évaluer le risque de conversion du prototype à la production. |
| Procédé actuel de FA métallique utilisé | LPBF, frittage sélectif par laser, DED, FA métallique par extrusion, ou inconnu doivent être identifiés avant de comparer le matériau, la densité, l'état de surface et le risque de conversion MIM. |
Besoin de comparer le MIM et l'impression 3D métal pour votre pièce ?
Envoyez votre dessin 2D, fichier CAO 3D, exigences matérielles, besoins de tolérance, attentes de finition de surface, méthode de prototypage actuelle et volume annuel estimé. XTMIM peut évaluer si votre pièce est mieux adaptée au MIM, à l'impression 3D métal ou à une voie prototype-vers-MIM.
Si la pièce est déjà fabriquée par impression 3D métal, incluez le nom du procédé de fabrication additive, le certificat matière, la note de traitement thermique, le rapport de processus du fournisseur et le rapport d'inspection si disponibles.
Liste de contrôle des informations à fournir pour l'évaluation de l'adéquation du procédé
Si vous souhaitez qu'un fournisseur évalue si votre pièce est mieux adaptée au MIM, à l'impression 3D métal ou à une voie prototype-vers-MIM, fournissez autant d'informations suivantes que possible :
Plan et conception
- Plan 2D
- Fichier CAO 3D
- Dimensions critiques
- Exigences de tolérance
- Statut de gel de la conception
Matériau et fonction
- Nuance de matériau ou propriétés cibles
- Exigences d'état de surface
- Exigences de traitement thermique
- Exigences de revêtement ou de placage
- Environnement d'application
Planification de la production
- Volume annuel estimé
- Méthode de prototypage actuelle
- Procédé actuel de fabrication additive métallique utilisé : LPBF / projection de liant / DED / inconnu
- Rapport disponible du fournisseur de FA, certificat matière, note de traitement thermique ou rapport d'inspection
- Stade de production cible
- Exigences d'assemblage
- Exigences esthétiques
FAQ : MIM vs Impression 3D Métal
Le MIM est-il moins cher que l'impression 3D métal ?
Le MIM n'est pas toujours moins cher au début d'un projet car il nécessite un outillage et un développement de procédé. Cependant, le MIM peut devenir plus rentable lorsque la conception est stable et que la même pièce est produite de manière répétée en volume prévisible. L'impression 3D métal est souvent plus économique pour les prototypes, les pièces en faible volume et les conceptions susceptibles de changer.
Les pièces fabriquées par impression 3D métal peuvent-elles être produites en masse par MIM ?
Parfois, mais pas automatiquement. Un prototype en métal fabriqué par impression 3D peut valider la fonction ou l'assemblage, mais la géométrie nécessite toujours une revue DFM orientée MIM. Les canaux internes, les structures en treillis, les sections d'épaisseur inégale, les transitions brusques, les tolérances critiques et la conversion du matériau doivent être vérifiés avant l'outillage MIM.
Quel procédé est le meilleur pour les pièces métalliques complexes ?
Cela dépend du type de complexité. Le MIM est performant pour les petites pièces métalliques complexes, répétables et avec une géométrie externe moulable. L'impression 3D métal est plus adaptée pour les canaux internes, les structures en treillis, les formes optimisées topologiquement et les conceptions personnalisées en faible volume.
Le binder jetting est-il plus proche du MIM que la fusion laser sur lit de poudre ?
Le binder jetting peut sembler plus proche du MIM car les deux voies impliquent un déliantage et des considérations liées au frittage. Cependant, ce ne sont pas les mêmes procédés. Le binder jetting forme les pièces dans un lit de poudre sans outillage MIM, tandis que le MIM forme les pièces en injectant un mélange poudre métallique-liant dans un moule. Le compactage de la poudre, la résistance à vert, le contrôle du retrait, l'état de surface, la densité et l'économie de production doivent être examinés séparément.
L'impression 3D métal est-elle meilleure pour la production en faible volume ?
Dans de nombreux cas, oui. L'impression 3D métal évite l'outillage rigide et permet des modifications de conception plus rapides, ce qui la rend adaptée aux prototypes, à la production en faible volume et aux pièces personnalisées. Cependant, les post-traitements, le coût des matériaux, l'état de surface et les exigences de contrôle doivent encore être pris en compte.
Quand dois-je contacter un fournisseur MIM pour une évaluation ?
Vous devez contacter un fournisseur MIM lorsque la conception de votre pièce est presque figée, que le volume annuel devient prévisible, ou que l'impression 3D métal devient trop coûteuse pour une production répétée. Une revue basée sur les plans peut aider à déterminer si la pièce est adaptée au MIM ou si des modifications de conception sont nécessaires avant l'outillage.
Quelles informations dois-je envoyer pour une évaluation MIM vs impression 3D métal ?
Envoyez un dessin 2D, un fichier CAO 3D, les exigences de matériau, le volume annuel estimé, les exigences de tolérance, les dimensions critiques, les besoins d'état de surface, les exigences de post-traitement, le contexte d'application et le procédé de fabrication additive actuel si la pièce est déjà imprimée en métal 3D. Si disponible, incluez le rapport du fournisseur de FA, le certificat matière, la note de traitement thermique et le rapport d'inspection.
Boîte auteur
Revue technique par l'équipe d'ingénierie XTMIM
Cet article a été préparé pour les ingénieurs, les responsables approvisionnement et les équipes de projet OEM/ODM évaluant les voies de fabrication pour les petites pièces métalliques complexes. Le contenu est organisé du point de vue de l'adéquation du procédé, incluant le comportement du feedstock MIM, la revue d'outillage, la manipulation des pièces vertes, le déliantage, le retrait de frittage, le contrôle dimensionnel, les opérations secondaires et la faisabilité de production.
XTMIM se concentre sur la revue technique basée sur les dessins pour les projets MIM. Pour les pièces actuellement fabriquées par impression 3D métal, usinage CNC, fonderie ou autres voies, notre équipe peut aider à évaluer si le MIM est techniquement et commercialement adapté avant l'outillage, la production d'essai ou la planification de production en série.
Note sur les normes et références techniques
La sélection des matériaux, les propriétés mécaniques, les tolérances et les exigences d'acceptation doivent être confirmées à l'aide des dessins spécifiques au projet, des normes de matériaux et de la capacité du procédé du fournisseur. Pour le contexte du procédé MIM, le vue d'ensemble du processus MIMA fournit une référence industrielle utile pour comprendre la voie de base du moulage par injection de métal.
Pour les conseils sur les matériaux MIM, La norme MPIF 35-MIM est une référence pertinente pour les matériaux courants utilisés dans les pièces moulées par injection de métal. Pour la comparaison des matériaux de fabrication additive métallique, la norme MPIF 35-AM peut également être pertinente lors de l'examen des propriétés des matériaux de FA par rapport aux options de matériaux MIM. La sélection finale du matériau doit toujours être confirmée par rapport aux exigences du projet, à la capacité du fournisseur et à la documentation normative formelle.
Pour la fabrication additive métallique, le comportement du procédé dépend de la voie de FA spécifique. Fusion sur lit de poudre NIST et Projection de liant NIST Les ressources expliquent pourquoi la densité, l'état de surface, le post-traitement et les attentes en matière d'inspection ne doivent pas être généralisés à tous les procédés d“” impression 3D métal ».
Cet article est destiné à guider la sélection des procédés de fabrication. Les décisions finales doivent être basées sur l'examen du dessin technique, les exigences de matériau, la stratégie de tolérance, l'environnement d'application, les critères d'acceptation qualité et le volume de production.
