Guide technique des matériaux MIM
Choisir les matériaux MIM en fonction des performances requises, pas seulement du nom de l'alliage
La sélection des matériaux MIM doit commencer par ce que la pièce doit accomplir en service, et pas seulement par un nom d'alliage familier. Un petit engrenage, un composant d'instrument médical, une pièce d'actionneur magnétique, une pièce d'horlogerie, un connecteur électronique ou un mécanisme de verrouillage peuvent tous convenir au moulage par injection de métal, mais chaque application impose des exigences différentes en matière de résistance à la corrosion, de résistance mécanique, de dureté, de comportement à l'usure, de réponse magnétique, d'exposition à la chaleur, de stabilité dimensionnelle ou de biocompatibilité.
En MIM, les propriétés finales du matériau sont déterminées conjointement par la nuance du matériau et le procédé de fabrication. La qualité de la poudre, la consistance du feedstock, le déliantage, la densité de frittage, la porosité résiduelle, le traitement thermique, l'état de surface et la méthode d'inspection peuvent tous affecter les performances de la pièce. Les ingénieurs et les équipes d'approvisionnement doivent comparer les propriétés du matériau aux exigences de l'application, affiner la famille de matériaux candidats et identifier les conditions qui doivent être confirmées avant la fabrication de l'outillage.
Commencez par l'exigence fonctionnelle, puis affinez la famille de matériaux candidats et confirmez le procédé et les conditions de validation qui peuvent affecter les performances finales de la pièce.
Quelles sont les propriétés des matériaux MIM ?
Les propriétés des matériaux MIM sont les caractéristiques de performance mesurables des pièces moulées par injection de métal, notamment la densité frittée, la résistance à la traction, la limite d'élasticité, l'allongement, la dureté, la résistance à l'usure, la résistance à la corrosion, le comportement magnétique, la dilatation thermique, la résistance à la chaleur et la réponse au traitement thermique. Ces propriétés ne sont pas déterminées uniquement par le nom de l'alliage.
Pour le moulage par injection de métal, les propriétés finales dépendent de la nuance du matériau, de la poudre métallique fine, du système de liant, de la consistance du feedstock, du contrôle du déliantage, de la densité de frittage, de la porosité résiduelle, du traitement thermique, de l'état de surface, de la géométrie de la pièce et de la méthode d'inspection. Pour les décisions d'outillage, l'approche la plus sûre est de confirmer la propriété cible avec le dessin, l'environnement de service, les dimensions critiques, les exigences de surface et le volume de production attendu.
Résumé technique
Lorsqu'un criblage de matériaux est nécessaire
Le criblage de matériaux est utile lorsque le dessin définit une exigence de performance mais que la nuance n'a pas encore été confirmée, en particulier avant la fabrication de l'outillage, lors de la préparation d'une demande de prix (RFQ), ou lors de la conversion d'une pièce depuis l'usinage CNC, la fonderie, l'estampage, la fonderie sous pression, ou la métallurgie des poudres conventionnelle. Si deux nuances candidates sont déjà en cours d'examen, comparez-les côte à côte en utilisant le guide de comparaison des matériaux MIM.
Quand un tableau de matériaux ne suffit pas
N'approuvez pas un matériau MIM à partir d'un simple tableau web si la pièce présente des tolérances serrées, des charges élevées, un contact avec usure, une exposition à la corrosion, des exigences magnétiques, un traitement thermique, un contact médical ou des exigences réglementaires.
Principal risque technique
Un même alliage nominal peut se comporter différemment si la densité frittée, la porosité résiduelle, le contrôle carbone/oxygène, le traitement thermique, l'état de surface ou la méthode d'inspection ne sont pas alignés avec l'application.
Que confirmer avant l'outillage
Confirmez l'adéquation du matériau par une revue basée sur le dessin, incluant la géométrie, les dimensions critiques, l'environnement d'application, les propriétés cibles, les post-traitements, la méthode d'inspection et le volume de production estimé.

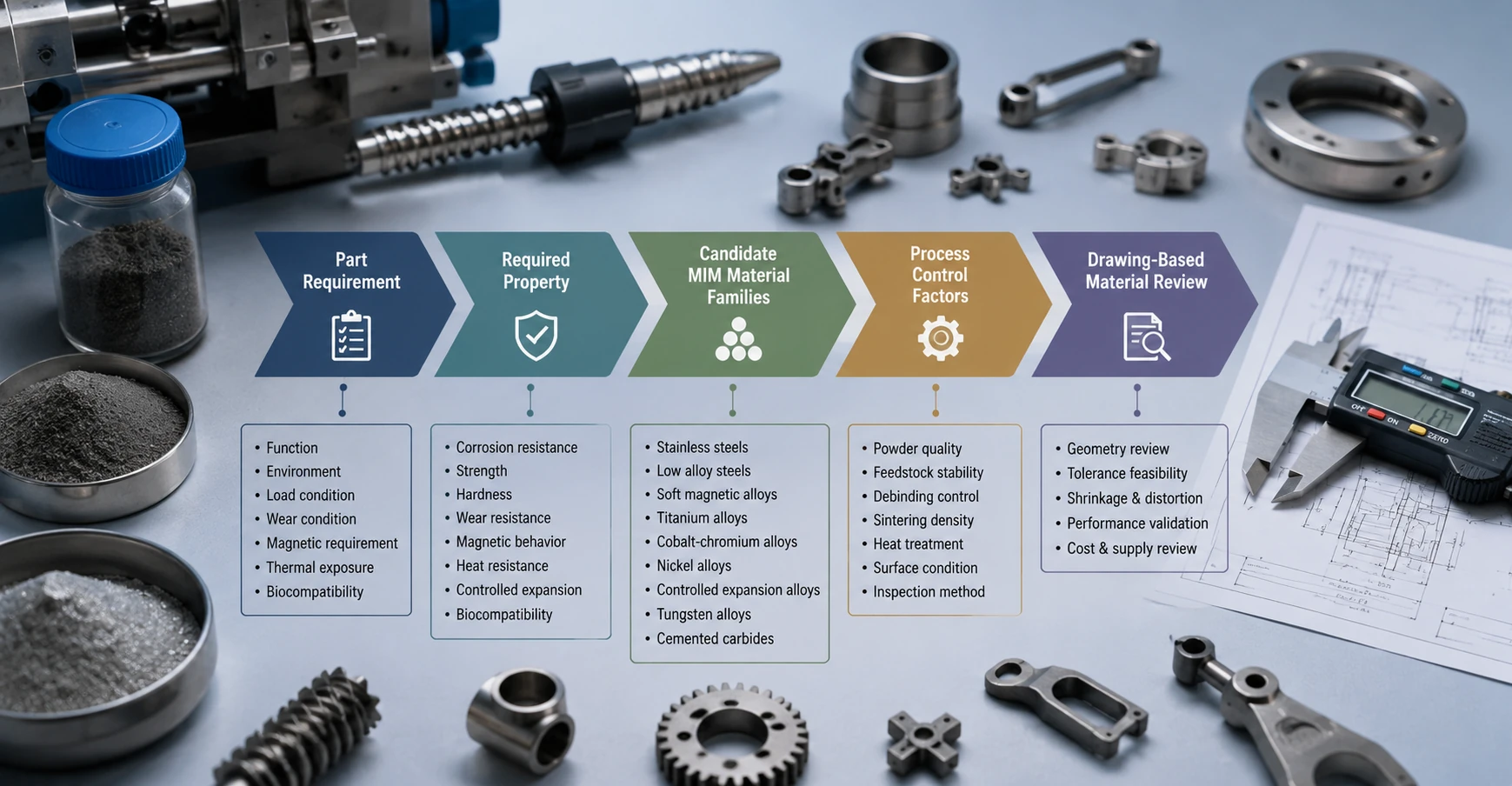

Trois entrées pour la sélection de matériaux MIM
Une erreur courante dans les premières discussions de projet MIM est de partir d'un nom d'alliage familier et de supposer que le résultat correspondra à celui d'une barre usinée, d'une pièce moulée ou d'un matériau corroyé. En pratique, le grade d'alliage n'est que le point de départ.
1. Famille de matériaux
Acier inoxydable, acier faiblement allié, alliage magnétique doux, alliage de titane, alliage cobalt-chrome, alliage de nickel, alliage à dilatation contrôlée, alliage de tungstène ou carbure cémenté.
2. Performances requises de la pièce
Résistance à la corrosion, résistance à la traction, dureté, résistance à l'usure, réponse magnétique, résistance à la chaleur, contrôle de la dilatation thermique ou biocompatibilité.
3. Conditions du procédé MIM
Densité frittée, traitement thermique, finition de surface, tolérance dimensionnelle, caractéristiques critiques et exigences d'inspection.
Cela est important car deux pièces fabriquées à partir du même matériau nominal peuvent ne pas se comporter de la même manière si l'une nécessite une densité élevée, un traitement thermique après frittage, une planéité serrée, une passivation, des performances magnétiques ou un état de surface contrôlé. Les propriétés des matériaux doivent donc être examinées conjointement avec le dessin, l'environnement d'application, les dimensions critiques et les exigences fonctionnelles.
La gamme de matériaux de MIMA montre que le MIM peut couvrir de nombreuses familles d'alliages, notamment les aciers inoxydables, les aciers faiblement alliés, les alliages magnétiques, les alliages de nickel, les alliages de titane, les alliages à dilatation contrôlée et d'autres matériaux spéciaux. Cependant, la disponibilité des alliages et leur adéquation finale nécessitent une confirmation au niveau du fournisseur via une revue de projet.
Données typiques de propriétés MIM que les ingénieurs vérifient habituellement
Pour le criblage précoce des matériaux, les ingénieurs comparent généralement les données de propriétés suivantes avant d'affiner le projet vers un matériau candidat. Les valeurs exactes doivent provenir de la norme de matériau applicable, de la fiche technique du fournisseur, du rapport de test et de la validation spécifique au projet, plutôt que d'une table générique en ligne seule.
| Données de propriétés à vérifier | Pourquoi c'est important | Orientation matériau courante | Avertissement pour la revue de projet |
|---|---|---|---|
| Densité frittée | La densité influence la résistance, le comportement à la corrosion, la réponse magnétique, l'étanchéité et la stabilité dimensionnelle. | Toutes les familles de matériaux MIM | Confirmez l'exigence de densité et déterminez si la porosité affecte la fonction, la corrosion, l'usure ou l'étanchéité. |
| Résistance à la traction et limite d'élasticité | Ces valeurs aident à sélectionner les pièces porteuses, supports, leviers, engrenages et composants de verrouillage. | 17-4 PH, 4605, 4140, 4340, alliages Fe-Ni | Examinez la géométrie, la concentration de contraintes, le traitement thermique et la direction de charge avant l'outillage. |
| Allongement et ténacité | Ces propriétés affectent la résistance à la fissuration, la sécurité d'assemblage, le risque d'impact et la tolérance aux contraintes locales. | Aciers inoxydables, aciers faiblement alliés, alliages de titane | Une dureté ou une résistance très élevée peut réduire la ductilité ; les sections minces et les angles vifs nécessitent une revue DFM. |
| Dureté | La dureté aide à sélectionner les arêtes d'usure, les surfaces de verrouillage, la résistance à l'indentation et les caractéristiques de contact. | 420, 440C, 17-4 PH, aciers à outils, carbures cémentés | La dureté seule ne définit pas la résistance à l'usure ; l'état de surface, la charge de contact et le matériau antagoniste comptent. |
| Résistance à la corrosion | Le comportement à la corrosion affecte les applications humides, exposées à la transpiration, aux produits chimiques, médicales et extérieures. | 316L, 304, 17-4 PH, alliages de titane, alliages cobalt-chrome, alliages de nickel | Examiner la rugosité de surface, la porosité résiduelle, la passivation, le nettoyage et les conditions d'exposition réelles. |
| Comportement magnétique | Les propriétés magnétiques affectent les capteurs, actionneurs, fonctions de blindage, noyaux magnétiques et assemblages électromécaniques. | Fe-3Si, Fe-50Ni, Fe-50Co, aciers inoxydables magnétiques sélectionnés | La densité, le traitement thermique, l'épaisseur de section et la géométrie peuvent affecter la réponse magnétique. |
| Dilatation thermique ou résistance à la chaleur | Le comportement thermique est important pour les boîtiers électroniques, les scellement verre-métal, les environnements chauds et les cycles thermiques. | Invar, Kovar, alliages de nickel, alliages de cobalt, aciers inoxydables résistants à la chaleur | La dilatation contrôlée et la résistance à la chaleur sont des exigences différentes ; définissez la température de service et les conditions d'assemblage. |
| Réponse au traitement thermique | Le traitement thermique peut améliorer la résistance ou la dureté après frittage. | 17-4 PH, 420, 440C, 4605, 4140, 4340 | Le traitement thermique peut également affecter les dimensions, la planéité, la déformation et les résultats d'inspection. |
| État de surface et condition de post-traitement | L'état de surface affecte le frottement, la corrosion, l'apparence, le nettoyage, l'adhérence des revêtements et les performances en contact avec l'utilisateur. | Toutes les familles de matériaux MIM | Définissez si la pièce est brute de frittage, polie, passivée, revêtue, usinée ou traitée thermiquement avant acceptation. |
Matrice de sélection des propriétés des matériaux MIM
Le tableau ci-dessous fournit un point de départ technique pour la sélection des matériaux MIM en fonction des exigences de performance. Il ne remplace pas une fiche technique de projet, une norme officielle ou une validation spécifique à l'application.
Utilisez cette matrice comme outil de présélection. La sélection finale du matériau doit être confirmée par l'examen du dessin, l'environnement d'application, la capacité du procédé et les exigences d'inspection.
| Exigence de performance | Matériaux à évaluer en premier | Applications MIM typiques | Avertissement technique | Prochaine étape suggérée |
|---|---|---|---|---|
| Résistance à la corrosion | 316L, 304, 17-4 PH, alliages de titane, alliages cobalt-chrome, alliages de nickel | Instruments médicaux, électronique grand public, pièces d'horlogerie, composants exposés à l'humidité ou à la transpiration | La résistance à la corrosion dépend de la nuance du matériau, de l'état de surface, de la passivation, de la qualité du frittage et de l'environnement de service. | Examiner l'exigence de corrosion et comparer avec MIM 316L, MIM 304, et les alliages spéciaux. |
| Haute résistance | 17-4 PH, 4605, 4140, 4340, alliages Fe-Ni | Engrenages, supports, leviers, pièces de verrouillage, petits composants porteurs | La résistance est influencée par la densité, le traitement thermique, l'épaisseur de section et la concentration de contraintes. | Évaluer MIM 17-4 PH ou MIM 4605 en fonction des priorités de corrosion et de résistance. |
| Haute dureté | 420, 440C, aciers à outils, carbures cémentés | Pièces de verrouillage, arêtes d'usure, éléments de coupe ou de contact, pièces mécaniques de précision | La dureté peut réduire la ductilité et augmenter le risque de fissuration ou de fragilité. | Comparer MIM 420 et MIM 440C avec la condition de contact réelle. |
| Résistance à l'usure | 420, 440C, aciers à outils, carbures cémentés, alliages cobalt-chrome | Petits engrenages, pièces coulissantes, pièces de contact par frottement, composants de loquet | La résistance à l'usure ne dépend pas uniquement de la dureté ; la charge, la contre-face, la lubrification et l'état de surface comptent. | Définissez le mode d'usure avant de choisir une nuance ou un post-traitement. |
| Comportement magnétique | Fe-3Si, Fe-50Ni, Fe-50Co, 430L et autres alliages magnétiques | Capteurs, actionneurs, noyaux magnétiques, pièces de blindage, mécanismes électroniques | Les performances magnétiques peuvent être affectées par la densité, le traitement thermique, la composition chimique et la géométrie. | Consultez la matériaux MIM magnétiques doux famille. |
| Dilatation contrôlée | Invar, Kovar et alliages à dilatation contrôlée apparentés | Scellement verre-métal, électronique, assemblages optiques et de précision | L'adaptation du CTE et la température de service sont plus importantes que la seule résistance mécanique. | Revue alliages MIM à dilatation contrôlée. |
| Biocompatibilité | 316L, alliages de titane, alliages cobalt-chrome | Instruments chirurgicaux, pièces dentaires, composants d'instruments médicaux, pièces de contact portables | Ne présumez pas de l'aptitude à l'implantation sans validation formelle du matériau, de la réglementation, du nettoyage, de la surface et de l'application. | Examinez les normes, le nettoyage, l'état de surface et le risque d'application avant l'outillage. |
| Résistance à la chaleur | Aciers inoxydables résistants à la chaleur, alliages de nickel, alliages de cobalt | Composants pour environnement chaud, pièces soumises à des cycles thermiques, pièces exposées à l'oxydation | La résistance à la chaleur est différente de la traitabilité thermique ; la température de service doit être examinée. | Confirmer la température de service réelle, l'exposition à l'oxydation et les conditions de cycles thermiques. |
| Traitabilité thermique | 17-4 PH, 420, 440C, 4605, 4140, 4340 | Ajustement de la résistance ou de la dureté après frittage | Le traitement thermique peut modifier les dimensions, la dureté, la résistance et le risque de déformation. | Examiner le risque de tolérance avec Frittage MIM et les opérations post-frittage. |
Comment les propriétés clés des matériaux MIM affectent les performances des pièces
Résistance à la corrosion
La résistance à la corrosion est souvent associée à l'acier inoxydable, mais elle doit être considérée comme une exigence d'application plutôt qu'une simple étiquette de matériau. Par exemple, le 316L est couramment évalué pour sa résistance à la corrosion, le 17-4 PH peut être choisi lorsque la résistance mécanique est également importante, et les alliages de titane ou de cobalt-chrome peuvent être envisagés pour certains environnements médicaux ou hautes performances.
D'un point de vue revue de conception, la résistance à la corrosion dépend de plus que la teneur en chrome ou en éléments d'alliage. La rugosité de surface, la porosité résiduelle, la passivation, le processus de nettoyage, l'atmosphère de frittage et les conditions d'exposition réelles peuvent tous affecter les performances. Une pièce exposée à la transpiration, aux produits chimiques de nettoyage, à l'humidité, au brouillard salin, à la stérilisation ou à des conditions de contact corporel ne doit pas être approuvée en se basant uniquement sur un tableau général de matériaux.
Pour l'acier inoxydable MIM et autres matériaux MIM résistants à la corrosion, l'état de surface brut de frittage, le niveau de polissage, la voie de passivation, la contamination piégée et l'état post-traitement doivent être examinés car l'état de surface peut modifier le résultat pratique de corrosion même lorsque la nuance d'alliage nominale reste inchangée.
Résistance mécanique et capacité de charge
Matériaux MIM à haute résistance sont généralement considérés pour les petites pièces qui doivent supporter une charge, résister à la déformation ou maintenir leur fonction sous des contraintes mécaniques répétées. Les candidats courants incluent les aciers inoxydables à durcissement par précipitation tels que le 17-4 PH et les aciers faiblement alliés tels que les 4605, 4140 ou 4340, en fonction de la résistance, de la dureté, de la ténacité et de l'état de traitement thermique requis.
Le véritable problème d'ingénierie n'est pas seulement la résistance à la traction. Le dessin doit également être vérifié pour l'épaisseur de paroi, les angles vifs, les trous près des zones chargées, les bras minces, le risque d'impact, la concentration de contraintes, la position du point d'injection, le support de frittage et la distorsion après frittage. Si la pièce est un engrenage, un levier, une patte de fixation, un loquet ou un mécanisme porteur, le choix du matériau doit être examiné conjointement avec la géométrie et la direction de charge prévue.
Dureté et stabilité des arêtes
Matériaux MIM à haute dureté peuvent être requis pour les surfaces de contact, les éléments de verrouillage, les bords, les interfaces coulissantes ou les petites pièces mécaniques qui doivent résister à l'indentation. Les matériaux MIM tels que les 420, 440C, les aciers à outils ou les carbures cémentés peuvent être évalués en fonction de l'application.
Cependant, la dureté seule ne rend pas une pièce adaptée. Une dureté très élevée peut réduire la ductilité, augmenter le risque de fragilité et rendre la correction dimensionnelle ou l'usinage secondaire plus difficile. Si une pièce contient des sections minces, des transitions brusques, de petits trous ou des éléments soumis à des chocs, l'objectif de dureté doit être examiné avant l'outillage.
Résistance à l'usure sous charge de glissement ou de contact
La résistance à l'usure ne doit pas être considérée comme équivalente à la dureté. Un matériau dur peut encore échouer si la charge de contact, le matériau de la contre-face, la lubrification, l'état de surface ou l'environnement de fonctionnement ne sont pas adaptés.
Pour les pièces MIM, la résistance à l'usure est particulièrement pertinente pour les petits engrenages, les liaisons coulissantes, les pièces de verrouillage, les éléments rotatifs, les petits arbres, les éléments de verrouillage mécaniques et les surfaces de contact de précision. Matériaux MIM résistants à l'usure peuvent inclure des aciers inoxydables martensitiques, des aciers à outils, des alliages à base de cobalt ou des carbures cémentés, mais la recommandation finale doit dépendre du mode d'usure.
- L'usure est-elle abrasive, adhésive, par glissement, par impact ou par contact roulant ?
- Une lubrification est-elle disponible ?
- Quel est le matériau de la contre-face ?
- Y a-t-il également de la corrosion ?
- La surface de contact est-elle brute de frittage, polie, revêtue ou usinée ?
- La dureté est-elle plus importante que la ténacité ?
Performances magnétiques
Matériaux MIM magnétiques sont sélectionnés pour les pièces qui nécessitent une réponse magnétique contrôlée, telles que les composants d'actionneurs, les pièces de capteurs, les noyaux magnétiques, les éléments de blindage ou les petits mécanismes électromécaniques. Les alliages magnétiques doux tels que Fe-3Si, Fe-50Ni et Fe-50Co peuvent être considérés lorsque la performance magnétique est l'exigence fonctionnelle principale.
Pour les pièces MIM magnétiques, la sélection du matériau doit être basée sur la fonction magnétique requise, et non uniquement sur la famille d'alliages. La densité, la chimie, le traitement thermique, l'épaisseur de la section, la géométrie finale et le chemin magnétique peuvent tous influencer la perméabilité, la coercitivité, le comportement de saturation et la réponse fonctionnelle.
Dilatation thermique contrôlée
Les alliages à dilatation contrôlée tels que l'Invar et le Kovar ne sont pas sélectionnés parce qu'ils sont des matériaux résistants à usage général. Ils sont sélectionnés lorsque le comportement dimensionnel sous variation de température est critique.
Les cas d'utilisation typiques incluent les boîtiers électroniques, les composants d'étanchéité, les assemblages optiques, les interfaces verre-métal ou céramique-métal, et les pièces de précision où le coefficient de dilatation thermique est important. Le point clé à examiner n'est pas seulement de savoir si l'alliage peut être traité par MIM, mais si la pièce finale peut répondre à l'exigence de dilatation thermique après frittage, traitement thermique et finition.
Biocompatibilité et contact médical
Les matériaux MIM biocompatibles peuvent être envisagés pour certains instruments médicaux, composants dentaires, outils chirurgicaux, pièces de contact portables et autres applications réglementées. Les candidats matériaux courants peuvent inclure le 316L, les alliages de titane et les alliages cobalt-chrome, en fonction des conditions mécaniques, de corrosion, de surface et réglementaires requises.
La sélection des matériaux pour contact médical doit inclure la chimie de surface, la voie de nettoyage, le risque de contamination résiduelle, la rugosité de surface, l'état de passivation ou de finition, et la voie réglementaire prévue. Un nom de matériau seul ne suffit pas à définir l'aptitude médicale.
Résistance à la chaleur
Les matériaux MIM résistants à la chaleur doivent être évalués lorsque la pièce fonctionne à température élevée, sous cycles thermiques, en exposition à l'oxydation ou dans d'autres conditions de service chaud. Selon l'application, les candidats peuvent inclure des aciers inoxydables résistants à la chaleur, des alliages de nickel ou des alliages de cobalt.
La résistance à la chaleur ne doit pas être confondue avec la traitabilité thermique. Un matériau résistant à la chaleur est choisi pour ses performances en service sous exposition thermique. Un matériau traitable thermiquement est choisi parce que ses propriétés peuvent être modifiées après frittage.
Réponse au traitement thermique
Matériaux MIM traitables thermiquement sont souvent sélectionnés lorsque la résistance, la dureté ou la performance mécanique doivent être ajustées après le frittage. Les exemples incluent les 17-4 PH, 420, 440C, 4605, 4140 et 4340.
La préoccupation technique est que le traitement thermique peut également affecter les dimensions, la planéité, la répartition de la dureté et le risque de déformation. Pour les pièces avec des tolérances serrées, des parois minces, de longs bras ou des surfaces d'accouplement critiques, le plan de traitement thermique doit être examiné avant l'outillage plutôt qu'après la première série de production.
Familles de matériaux MIM courantes et leurs atouts en termes de propriétés
Aciers inoxydables
Les aciers inoxydables MIM sont largement utilisés car ils offrent un bon équilibre entre résistance à la corrosion, résistance mécanique, options de dureté et aspect. Les nuances austénitiques telles que le 304 et le 316L sont souvent considérées pour la résistance à la corrosion. Les nuances martensitiques telles que le 420 et le 440C sont généralement considérées lorsque la dureté et la résistance à l'usure sont plus importantes. Les aciers inoxydables durcissant par précipitation tels que le 17-4 PH sont souvent évalués lorsque la résistance mécanique et la résistance à la corrosion sont toutes deux requises.
Aciers faiblement alliés
Les aciers faiblement alliés sont souvent évalués lorsque la résistance élevée, la réponse au traitement thermique et des performances mécaniques rentables sont importantes. Le MIM 4605, 4140, 4340, Fe-2Ni, Fe-4Ni et Fe-8Ni peuvent être pertinents selon les exigences de résistance, ténacité, dureté et d'application. Ces matériaux ne sont généralement pas sélectionnés comme première option pour la résistance à la corrosion, sauf si une protection de surface ou un post-traitement fait partie de la conception.
Alliages magnétiques doux
Les matériaux MIM magnétiques doux sont utilisés lorsque la pièce doit supporter un flux magnétique, une réponse de commutation, un actionnement ou un blindage. Fe-3Si, Fe-50Ni et Fe-50Co sont des exemples de directions de matériaux magnétiques qui peuvent être envisagées. Les performances magnétiques doivent être examinées comme une exigence fonctionnelle, et non comme une propriété cosmétique ou générale du matériau.
Alliages de titane
Le titane et le Ti-6Al-4V peuvent être évalués lorsque la faible densité, la résistance à la corrosion, le rapport résistance/poids ou certaines applications médicales et hautes performances sont importants. Le MIM du titane nécessite un contrôle de procédé rigoureux et ne doit pas être traité comme un simple substitut de l'acier inoxydable.
Alliages cobalt-chrome
Les alliages cobalt-chrome peuvent être envisagés pour la résistance à l'usure, la résistance à la corrosion, la résistance mécanique et certaines applications médicales ou dentaires. Ils ne sont généralement pas des matériaux polyvalents de premier choix car le coût, la difficulté de traitement et les exigences d'application doivent être justifiés.
Alliages de nickel
Les alliages de nickel peuvent être évalués pour la résistance à la corrosion, la résistance à la chaleur, la résistance à l'oxydation ou les environnements de service exigeants. Ils sont plus spécifiques à l'application que les aciers inoxydables courants et doivent être examinés en fonction des conditions de service.
Alliages à dilatation contrôlée
Les alliages à dilatation contrôlée tels que l'Invar et le Kovar sont sélectionnés lorsque le comportement de dilatation thermique est critique. Ces matériaux sont principalement pertinents pour les assemblages de précision, les boîtiers électroniques, les systèmes optiques et les applications d'étanchéité.
Alliages de tungstène et carbures cémentés
Les alliages de tungstène et les carbures cémentés peuvent être envisagés lorsque la densité, la résistance à l'usure, la dureté ou un comportement de contact haute performance sont requis. Ces matériaux sont plus spécialisés et doivent être examinés en fonction des contraintes de coût, d'outillage, de frittage, de finition et d'application.
. Pour comparer la plus large gamme de familles d'alliages disponibles, consultez le Aperçu des matériaux MIM. Si le projet nécessite toujours une méthode de sélection étape par étape, utilisez le Guide de sélection des matériaux MIM.
Pourquoi les propriétés MIM peuvent différer des matériaux corroyés ou usinés
Le MIM n'est pas la même voie de fabrication que l'usinage CNC à partir de barres. Même si le nom de l'alliage est similaire, la voie de production est différente.
En MIM, la poudre métallique fine est mélangée à un liant pour former le feedstock. Le feedstock est injecté, délianté et fritté. Pendant le frittage, la pièce subit un retrait significatif et développe sa densité finale, sa microstructure et son comportement mécanique.
C'est pourquoi une fiche technique de matériau est utile pour une sélection préliminaire, mais les projets critiques nécessitent encore une validation basée sur le dessin et l'application.
La densité de frittage est importante
Une densité plus élevée favorise généralement une meilleure résistance, résistance à la corrosion, comportement magnétique et stabilité dimensionnelle.
La porosité résiduelle peut affecter les performances
La porosité peut influencer la résistance, la fatigue, la réponse à la corrosion, l'étanchéité et le comportement de surface.
L'atmosphère de frittage affecte l'état du matériau
Le carbone, l'oxygène, l'azote et d'autres facteurs liés au procédé peuvent influencer les propriétés finales.
Le traitement thermique peut modifier les dimensions
La résistance et la dureté peuvent s'améliorer, mais la distorsion ou le changement de taille doivent être pris en compte.
L'état de surface affecte la corrosion et l'usure
Les surfaces brutes de frittage, polies, passivées, revêtues ou usinées peuvent se comporter différemment.
La géométrie affecte les performances
Les parois minces, les angles vifs, les trous, les fentes et les longues sections non supportées peuvent augmenter les risques même lorsque le matériau lui-même est adapté.
L'EPMA décrit le MIM comme une technologie de production de pièces de formes complexes en grandes quantités, utilisant des poudres fines et le frittage pour atteindre une densité élevée. C'est exactement pourquoi la sélection des matériaux doit être liée à la géométrie de la pièce et aux exigences de l'application, et pas seulement aux noms d'alliages.
Méthodes de test et de validation des propriétés des matériaux MIM
La sélection des propriétés des matériaux n'est utile que lorsque la méthode de vérification est claire. Avant l'outillage ou l'approbation de production, définissez quelle propriété doit être testée, dans quel état la pièce doit se trouver, et si les critères d'acceptation proviennent d'une norme, d'un cahier des charges client, d'une fiche technique fournisseur ou d'un plan de validation spécifique au projet.
Les données sur les matériaux ne sont qu'un point de départ. Les pièces de production nécessitent toujours une méthode d'inspection appropriée et des critères d'acceptation pour confirmer que la pièce finale répond aux exigences du dessin et de l'application.
| Exigence de propriété | Méthode de vérification typique | Ce qu'il faut confirmer avant les tests | Risque technique ignoré |
|---|---|---|---|
| Résistance et allongement | Essai de traction ou essai mécanique spécifié par le client | État du matériau, état du traitement thermique, méthode d'essai, et si l'essai s'applique à une éprouvette standard ou à la géométrie réelle de la pièce. | Une pièce peut sembler adaptée d'après les données nominales du matériau, mais échouer en raison d'une concentration de contraintes ou d'une épaisseur de section insuffisante dans la géométrie réelle. |
| Dureté | Dureté Rockwell, Vickers, microdureté ou contrôle de dureté spécifié par le client | État de surface, état du traitement thermique, emplacement du test, épaisseur de section, et si la surface est polie ou brute de frittage. | La dureté peut varier selon le traitement thermique, l'état de surface ou l'emplacement de mesure, entraînant des résultats d'acceptation incohérents. |
| Densité et porosité | Contrôle de densité, examen métallographique ou vérification de densité définie par le fournisseur | Densité cible, sensibilité à la porosité, exigence d'étanchéité, exposition à la corrosion et impact des pores sur la surface fonctionnelle. | La porosité résiduelle peut réduire la résistance, les performances de corrosion, le comportement magnétique ou la fiabilité d'étanchéité. |
| Résistance à la corrosion | Brouillard salin, test d'immersion, vérification de passivation, test d'exposition client ou test de corrosion spécifique à l'application | Environnement, état de surface, processus de nettoyage, condition de passivation et exposition chimique réelle. | Un grade qui fonctionne dans un environnement doux peut échouer sous l'effet de la transpiration, des chlorures, des produits chimiques de nettoyage, de la stérilisation ou de l'exposition extérieure. |
| Résistance à l'usure | Test d'usure applicatif, test de frottement, test sur composant antagoniste ou test de durée de vie spécifique client | Charge de contact, matériau antagoniste, lubrification, état de surface, mode d'usure et cycle de fonctionnement. | Un matériau à haute dureté peut encore s'user rapidement si le système de contact n'est pas revu. |
| Propriétés magnétiques | Perméabilité, coercitivité, réponse magnétique ou test de fonction magnétique défini par le client | Famille de matériaux, densité, traitement thermique, géométrie de la pièce, chemin magnétique et condition de fonctionnement. | La pièce peut respecter les exigences dimensionnelles mais échouer à la fonction d'actionneur, de capteur, de blindage ou de circuit magnétique. |
| Dilatation thermique ou résistance à la chaleur | Essai de CTE, essai de cyclage thermique, essai d'exposition à l'oxydation ou validation de la température de service | Température de fonctionnement, matériau d'assemblage, exigence d'étanchéité et condition de cyclage thermique. | Un choix de matériau incorrect peut entraîner un désalignement, une fuite, une fissuration, une déformation ou une défaillance d'assemblage sous l'effet des variations de température. |
| État de surface | Contrôle de rugosité, inspection visuelle, contrôle d'adhérence du revêtement, contrôle de passivation ou vérification de propreté | Exigence esthétique, exigence de frottement, exposition à la corrosion, procédé de revêtement et exigence de nettoyage. | L'état de surface peut modifier le comportement à la corrosion, à l'usure, au contact utilisateur, les performances du revêtement et l'ajustement d'assemblage. |
Pour les projets réglementés, critiques pour la sécurité, à forte charge, exposés à la corrosion, magnétiques ou à contact médical, les essais doivent être planifiés avant l'outillage. Cela évite d'approuver un matériau sur la base d'un nom ou d'une fiche technique tout en laissant la méthode d'acceptation réelle non définie.
Comment évaluer l'adéquation d'un matériau MIM avant l'outillage
Avant de confirmer un matériau MIM, le projet doit être examiné à la fois du point de vue du matériau et de la fabrication. La question clé n'est pas simplement “ Cet alliage peut-il être moulé ? ” mais si le matériau, la géométrie, le comportement au retrait, le traitement thermique, l'état de surface et la méthode d'inspection peuvent répondre à l'exigence fonctionnelle au volume de production attendu.
| Domaine d'examen | Ce qu'il faut vérifier | Pourquoi c'est important |
|---|---|---|
| Environnement de travail | Humidité, transpiration, sel, produits chimiques, agents de nettoyage, haute température, oxydation, stérilisation, contact corporel ou champs magnétiques | Un même matériau peut se comporter différemment selon les environnements de service. |
| Charge mécanique | Charge statique, charge dynamique, risque de fatigue, flexion, torsion, vibration et contrainte d'assemblage | Le matériau doit correspondre au chemin de charge réel, pas seulement à la résistance nominale à la traction. |
| Condition d'usure ou de contact | Mode d'usure, état de surface, lubrification, dureté, contre-pièce et pression de contact | La dureté seule ne définit pas la résistance à l'usure. |
| Exposition à la corrosion | Électronique grand public, instruments médicaux, quincaillerie extérieure, exposition marine ou contact avec des produits chimiques de nettoyage | “ Résistant à la corrosion ” peut signifier des choses très différentes selon l'environnement. |
| Exigence magnétique | Fonction cible, condition de fonctionnement, rôle d'assemblage et attente de test | Une pièce de blindage magnétique, une pièce de capteur, une pièce d'actionneur et un noyau magnétique peuvent nécessiter des critères de revue différents. |
| Exposition à la chaleur | Température de service, cyclage thermique, exposition à l'oxydation et exigence de traitement thermique | La résistance thermique en service et la traitabilité thermique sont des questions d'ingénierie différentes. |
| Dimensions critiques | Dimensions fonctionnelles, surfaces d'accouplement, GD&T, risque post-traitement et méthode d'inspection | Le traitement thermique ou la finition peuvent affecter des dimensions critiques pour l'assemblage. |
| Finition de surface | Aspect, frottement, résistance à la corrosion, nettoyage, adhérence du revêtement et performance au contact utilisateur | L'état de surface peut modifier à la fois les performances fonctionnelles et esthétiques. |
| Exigences normatives ou réglementaires | Exigences médicales, aérospatiales, automobiles, électriques ou spécifiques au client | Le fournisseur MIM ne doit pas deviner l'objectif de conformité à partir du seul dessin. |
Scénario d'ingénierie représentatif : Quand “ l'acier inoxydable trempé ” n'est pas suffisant
Un scénario de projet MIM représentatif montre pourquoi une spécification de matériau doit être liée aux exigences fonctionnelles de la pièce avant l'outillage. L'exemple est illustratif plutôt qu'un projet client nommé.
Exigence initiale
Un petit composant de verrouillage a été spécifié uniquement comme “ acier inoxydable trempé ”. La pièce nécessitait également une stabilité des bords, une résistance à la corrosion et une performance de contact répétée, mais le dessin ne définissait pas l'environnement de service, le mode d'usure, l'état du traitement thermique, la surface de contact critique, ni la méthode d'acceptation.
Pourquoi la spécification était incomplète
La dureté était utilisée comme raccourci pour la performance d'usure. En pratique, l'usure dépend également de la charge de contact, de l'état de surface, du matériau de contact, des conditions de lubrification ou de contact à sec, et de la géométrie. Le traitement thermique post-frittage peut également modifier la planéité ou les dimensions de contact, donc un objectif de dureté seul ne suffit pas pour approuver la direction du matériau.
Revue d'ingénierie
La revue doit donc relier la famille de matériaux, la réponse au traitement thermique, le risque de frittage et de déformation, la géométrie de contact, l'état de surface, les dimensions critiques et la méthode d'inspection. La question n'est pas simplement de savoir quel nuance d'acier inoxydable peut atteindre une dureté cible, mais quelle condition de matériau et de procédé peut répondre à l'exigence fonctionnelle complète.
Ce qu'il faut confirmer avant l'outillage
Avant l'approbation finale du matériau, définissez l'exposition à la corrosion, la charge de contact et le mode d'usure, la cible de dureté ou de résistance, la surface de contact, l'état de traitement thermique, les dimensions critiques et la méthode de vérification. Cela transforme une exigence vague axée sur la nuance en une spécification de matériau basée sur la performance qui peut être examinée par rapport au dessin et au processus de production.
Que fournir pour une revue de sélection de matériau MIM
Pour évaluer le bon matériau MIM, fournissez plus qu'un simple nom de matériau. Un dossier de demande de devis ou de revue technique utile doit inclure la géométrie de la pièce, l'objectif de performance, les conditions d'application et les exigences de qualité.
Un dossier de projet complet permet d'identifier les risques liés au matériau, à l'outillage, au traitement thermique, à la faisabilité des tolérances et aux exigences de contrôle avant l'investissement dans l'outillage.
Fichiers du projet
- Dessin 2D avec tolérances
- Fichier CAO 3D
- Matériau préféré, s'il est déjà sélectionné
- Propriété requise, si le matériau n'est pas encore sélectionné
Exigences d'application
- Environnement d'application
- Exigence de charge, d'usure, de corrosion, magnétique, thermique ou de biocompatibilité
- Dimensions critiques et surfaces d'accouplement
- Exigence d'état de surface ou de revêtement
Informations de production
- Exigence de traitement thermique, si connue
- Volume annuel prévu
- Calendrier du prototype et de la production
- Procédé existant, en cas de conversion depuis l'usinage CNC, la fonderie, le moulage sous pression, l'estampage ou la métallurgie des poudres
Attentes en matière d'inspection
- Dimensions critiques
- Objectifs de propriétés mécaniques
- Exigences de dureté, de résistance à la corrosion, magnétiques ou de surface
- Exigence d'inspection ou d'essai
Pour les premiers projets, il est acceptable que le matériau ne soit pas encore finalisé. La question la plus importante est ce que la pièce doit faire en service. Une revue des matériaux basée sur le dessin peut aider à déterminer si l'acier inoxydable, l'acier faiblement allié, le titane, le cobalt-chrome, l'alliage de nickel, l'alliage magnétique, l'alliage à dilatation contrôlée, l'alliage de tungstène ou le carbure cémenté doit être évalué en premier.
Besoin d'une revue de sélection de matériaux pour une pièce MIM ?
Envoyez votre dessin, fichier 3D, environnement d'application, exigence de performance, dimensions critiques, exigence d'état de surface et volume annuel estimé. XTMIM peut évaluer l'adéquation du matériau avec la faisabilité de l'outillage, le retrait de frittage, le risque de traitement thermique, les exigences de tolérance, les opérations secondaires et les besoins d'inspection avant la planification de la production.
FAQ : Propriétés des matériaux MIM
Quelles sont les propriétés des matériaux MIM les plus couramment comparées par les ingénieurs ?
Les ingénieurs comparent généralement la densité frittée, la résistance à la traction, la limite d'élasticité, l'allongement, la dureté, la résistance à l'usure, la résistance à la corrosion, le comportement magnétique, la réponse au traitement thermique, la dilatation thermique et l'état de surface. La propriété la plus importante dépend de la fonction de la pièce et de son environnement de fonctionnement.
Qu'est-ce qui affecte les propriétés finales des pièces MIM ?
Les propriétés finales des pièces MIM sont affectées par le grade d'alliage, la qualité de la poudre, la consistance du feedstock, le contrôle du déliantage, la densité de frittage, la porosité résiduelle, le traitement thermique, l'état de surface, la géométrie de la pièce et la méthode d'inspection. C'est pourquoi la sélection des matériaux doit être examinée conjointement avec le dessin et l'environnement de service.
Le MIM 316L est-il toujours le meilleur choix pour la résistance à la corrosion ?
Non. Le 316L est couramment évalué pour la résistance à la corrosion, mais il n'est pas automatiquement le meilleur matériau pour tous les environnements. Le choix final dépend de l'exposition à la corrosion, de l'exigence de résistance, de l'état de surface, du processus de nettoyage, de l'état de passivation et de l'environnement d'application.
Quelle est la différence entre les matériaux MIM à haute dureté et ceux résistants à l'usure ?
La haute dureté est une propriété du matériau. La résistance à l'usure est un résultat d'application. La résistance à l'usure dépend de la dureté, de l'état de surface, de la charge, de la lubrification, du matériau de la contre-pièce, de la pression de contact et de l'environnement de fonctionnement.
Les matériaux MIM peuvent-ils être traités thermiquement ?
Oui, certains matériaux MIM peuvent être traités thermiquement pour améliorer la résistance, la dureté ou les performances mécaniques. Cependant, le traitement thermique peut également affecter les dimensions, la planéité, la déformation et les résultats d'inspection, il doit donc être examiné avant l'outillage.
Les propriétés des pièces MIM sont-elles comparables à celles des matériaux corroyés ?
Elles peuvent être comparables pour certaines applications, mais elles ne doivent pas être considérées comme identiques. Le MIM utilise de la poudre métallique fine, un liant, le moulage par injection, le déliantage et le frittage. Les propriétés finales dépendent de la densité frittée, de la porosité résiduelle, du traitement thermique, de l'état de surface, de la géométrie et du contrôle du procédé.
Quels matériaux MIM conviennent aux pièces magnétiques ?
Les alliages magnétiques doux tels que Fe-3Si, Fe-50Ni et Fe-50Co peuvent être évalués pour les pièces MIM magnétiques. Le matériau correct dépend de la fonction magnétique requise, de la géométrie de la pièce, du traitement thermique, de la densité et de la méthode d'essai.
Le MIM peut-il être utilisé pour des matériaux médicaux ?
Le MIM peut être utilisé pour certains instruments médicaux, pièces dentaires, outils chirurgicaux et certaines applications réglementées, en fonction du matériau et des exigences de validation. Pour les applications implantables ou réglementées, les normes formelles, les essais, le nettoyage, l'état de surface et les exigences réglementaires doivent être confirmés.
Quand dois-je éviter de confirmer un matériau MIM uniquement à partir d'un tableau ?
Un tableau de matériaux ne suffit pas lorsque la pièce présente des tolérances serrées, une charge élevée, un contact avec frottement, une exposition à la corrosion, un contact médical, des exigences magnétiques, un traitement thermique, un état de surface spécial ou des exigences réglementaires. Dans ces cas, la sélection du matériau doit être examinée avec le dessin et les conditions de service.
Quelles informations dois-je fournir avant de demander une recommandation de matériau MIM ?
Fournissez un dessin, un fichier 3D, l'exigence de performance cible, l'environnement d'application, les dimensions critiques, l'exigence d'état de surface, le volume annuel prévu, ainsi que toute exigence connue de résistance, dureté, corrosion, magnétique, thermique ou réglementaire.
Normes et base de validation
La sélection des matériaux MIM doit être vérifiée par rapport à la norme de matériau actuelle, aux données du fournisseur, au dessin, aux conditions de service et à la validation spécifique au projet. MPIF Standard 35-MIM — Matériaux pour pièces moulées par injection de métal, édition 2025 est l'édition MPIF/MIMA actuelle pour les matériaux MIM ; MPIF/MIMA stipule que cette édition remplace les éditions précédentes. L'édition 2025 ajoute des normes pour MIM-CpTi, MIM-Ti-6Al-4V et MIM-420 HIP’d & HT, et met à jour les informations sur la résistance à la corrosion pour MIM 17-4 PH.
ASTM B883-24 — Spécification standard pour les matériaux moulés par injection de métal (MIM) reste directement pertinent pour les discussions sur les matériaux MIM ferreux. Il couvre les matériaux MIM ferreux produits par moulage, déliantage et frittage, avec ou sans traitement thermique ultérieur, et comprend des compositions telles que MIM-2200, MIM-2700, MIM-4605, MIM-4140, MIM-316L, MIM-17-4 PH, MIM-420, MIM-430L, MIM-440 et MIM-Cu.
Pour les applications médicales ou réglementées, un nom d'alliage générique n'est pas suffisant. La FDA liste actuellement l'ASTM F2885-17 avec une reconnaissance partielle pour les composants d'implants chirurgicaux en Ti-6Al-4V fabriqués par moulage par injection de métal. Les équipes de projet doivent vérifier l'édition actuelle de l'ASTM, le statut actuel de reconnaissance réglementaire, la voie de dispositif prévue, les exigences de nettoyage et de surface, ainsi que le plan de validation requis avant l'approbation de la production.
Références techniques
- MIMA — Gamme de matériaux pour le moulage par injection de métal
- MPIF / MIMA — Standard 35-MIM, Normes de matériaux pour pièces fabriquées par moulage par injection de métal, Édition 2025
- ASTM B883-24 — Spécification standard pour les matériaux moulés par injection de métal (MIM)
- EPMA — Aperçu du moulage par injection de métal
- Normes reconnues par la FDA — ASTM F2885-17 (reconnaissance partielle)
