Réponse d'ouverture : MIM vs emboutissage — quel procédé examiner en premier ?
Moulage par injection de métal et l'emboutissage résolvent différents problèmes de fabrication. L'emboutissage est généralement le premier procédé à examiner pour les pièces plates, pliées, embouties ou en tôle à grande cadence. Le MIM doit être envisagé lorsqu'un petit composant métallique nécessite une géométrie 3D complexe, des caractéristiques moulées, des variations d'épaisseur locales, une réduction d'assemblage ou une intégration fonctionnelle que le formage de tôle ne peut pas produire efficacement.
La décision pratique ne repose pas uniquement sur le prix unitaire d'une pièce MIM par rapport à une pièce emboutie. Une pièce emboutie peut avoir un faible coût unitaire, mais le coût du composant fini peut changer si la conception nécessite de l'ébavurage, du soudage, du rivetage, de l'usinage CNC, un alignement manuel, des inspections répétées ou un contrôle d'assemblage serré. Le MIM peut nécessiter davantage de contrôle de l'outillage et du frittage, mais il peut parfois consolider plusieurs pièces embouties en un seul composant métallique de forme quasi nette.
Du point de vue de la revue de conception, la première question est : La pièce est-elle encore régie par la géométrie de la tôle, ou est-elle devenue un petit composant métallique 3D complexe ? Cette réponse détermine généralement si l'emboutissage ou le MIM mérite la première revue technique.
Examiner l'emboutissage en premier lorsque
- La pièce est plate, pliée, emboutie ou formée à partir de tôle.
- L'épaisseur de paroi est principalement définie par l'épaisseur de la tôle.
- La production à grande vitesse et le faible coût unitaire sont les principales priorités.
- Les bavures, le retour élastique, l'angle de pliage et l'état des bords peuvent être contrôlés grâce à la matrice et au plan d'inspection.
Envisagez d'abord le MIM lorsque
- La pièce nécessite une petite géométrie 3D complexe.
- La conception comporte des bossages, des trous latéraux, des fentes, des dents fines, des sections épaisses localisées ou des fonctions de positionnement intégrées.
- Un assemblage embouti multi-pièces peut être consolidé en un seul composant MIM.
- L'usinage secondaire, le rivetage, le soudage ou les variations d'assemblage augmentent le coût réel du projet.
Tableau comparatif rapide : MIM vs emboutissage
| Facteur | Moulage par injection de métal | Emboutissage |
|---|---|---|
| Matériau de départ | Poudre métallique fine mélangée à un liant (feedstock) | Tôle, bande ou bobine |
| Méthode de formage | Moulage par injection, manutention des pièces vertes, déliantage et frittage | Découpage à l'emporte-pièce, poinçonnage, pliage, emboutissage ou formage |
| Géométrie optimale | Petites pièces métalliques 3D complexes avec des caractéristiques moulées | Pièces de tôle plates, pliées, embouties ou formées |
| Principal facteur de coût | Complexité du moule, feedstock, contrôle du retrait, stabilité du frittage, volume de production | Conception de la matrice, vitesse de presse, utilisation du matériau, séquence de formage, opérations secondaires |
| Risque qualité courant | Sous-remplissage, marques de porte, fissures de déliantage, retrait de frittage, déformation, variation de densité | Retour élastique, bavures, fissures de bord, variation de pliage, usure de matrice, rayures de surface |
| Meilleur cas d'usage | Composants métalliques compacts avec valeur d'intégration 3D ou de réduction d'assemblage | Production à grande vitesse de composants en tôle |
| Question de revue typique | Le MIM peut-il réduire l'usinage, l'assemblage ou l'accumulation de tolérances ? | La conception peut-elle rester une pièce en tôle sans travail secondaire inutile ? |

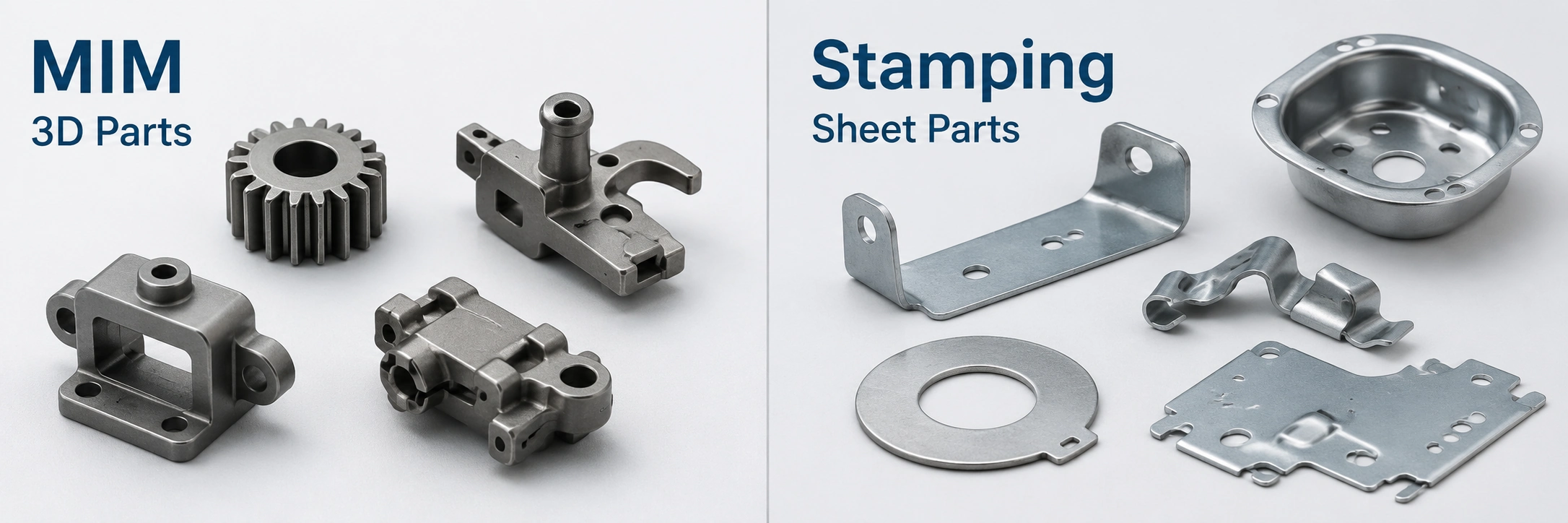

MIM vs Emboutissage : Logique de tôle vs Logique de moulage 3D
La principale différence entre le MIM et l'emboutissage réside dans la manière dont chaque procédé crée la géométrie. Le coût compte, mais c'est généralement la géométrie qui détermine quel procédé mérite la première analyse technique.
L'emboutissage part de tôle métallique. Une presse et une matrice découpent, poinçonnent, plient, emboutissent ou forment la tôle pour lui donner la forme souhaitée. La pièce finale reste fortement influencée par l'épaisseur de la tôle, le rayon de pliage, la direction de formage, le jeu de matrice, le retour élastique, la disposition des flans et la formabilité du matériau.
Le MIM commence par une fine poudre métallique et un feedstock liant. Le feedstock est injecté dans un moule, la pièce verte est manipulée et déliantée, puis la pièce est frittée pour obtenir un composant métallique dense. Cette voie offre plus de liberté pour les petites formes 3D, les détails moulés, les caractéristiques locales et la consolidation de pièces. Pour une explication plus détaillée du procédé, voir XTMIM Procédé MIM, y compris la préparation du feedstock, le moulage par injection MIM, le déliantage, et le frittage.
Quand l'emboutissage est généralement le meilleur choix
L'emboutissage est souvent la meilleure solution lorsque le composant est principalement une géométrie de tôle. Il est efficace pour la production en grande série de pièces plates, pliées, embouties ou formées, surtout lorsque l'épaisseur est définie par la tôle et que les caractéristiques requises peuvent être obtenues par des opérations de matrice.
Équerres plates, clips, rondelles, écrans, bornes, contacts à ressort, pièces pliées simples, coupelles embouties, manchons et enveloppes.
Production à grande vitesse avec alimentation efficace du matériau, formage reproductible et contrôle mature de la matrice.
Retour élastique, bavures, variation de l'angle de pliage, état de bord, rayures de surface et usure de la matrice.
En pratique, l'emboutissage doit être envisagé en premier lorsque la pièce est principalement plate, pliée ou emboutie ; lorsque l'épaisseur de paroi requise provient de la tôle ; lorsque la production à grande vitesse est importante ; et lorsque l'état de bord, la planéité, le retour élastique et l'angle de pliage peuvent être contrôlés par la conception de la matrice et l'inspection.
L'emboutissage peut être complexe, mais il reste limité à la tôle
L'emboutissage ne doit pas être décrit comme un procédé de faible complexité. Les matrices progressives, les matrices de transfert, les matrices combinées et l'emboutissage profond peuvent produire des composants en tôle efficaces et reproductibles. Une matrice progressive peut réaliser plusieurs opérations de découpe et de formage en séquence, et l'emboutissage profond peut produire des godets, des manchons, des coques et des boîtiers à paroi mince à partir de tôle.
La limitation est que l'emboutissage reste une voie de formage de la tôle. La pièce doit toujours être créée à partir de tôle, donc la conception est contrainte par l'épaisseur du matériau, le rayon de pliage, la direction de formage, le retour élastique, la disposition de la bande, l'accès à la matrice et la formabilité.
Cela devient important lorsque la conception commence à nécessiter des sections épaisses locales, des bossages moulés, des trous latéraux, des rainures internes, des dentures 3D fines, des contre-dépouilles complexes, des caractéristiques multidirectionnelles, des structures de positionnement intégrées ou une géométrie 3D pleine. Ces caractéristiques peuvent encore être possibles avec l'emboutissage plus des opérations secondaires, mais le projet doit alors comparer la route de fabrication totale, pas seulement l'opération d'emboutissage.
Quand le MIM doit être envisagé plutôt que l'emboutissage
Le MIM doit être envisagé lorsque le composant est petit, complexe, tridimensionnel et difficile à fabriquer efficacement à partir de tôle. Le procédé devient plus pertinent lorsque la fonction requise dépend d'une géométrie moulée plutôt que d'un formage de tôle.
Bossages, fentes, rainures, trous latéraux, variation d'épaisseur locale, dentures fines ou caractéristiques fonctionnelles 3D compactes.
La conception emboutie nécessite de l'usinage, du rivetage, du soudage, de l'assemblage manuel ou un effort d'inspection élevé.
Un assemblage multi-pièces embouti peut être redessiné en un seul composant MIM intégré.
Les meilleurs candidats pour le MIM ne sont pas des pièces de tôlerie ordinaires. Ce sont de petits composants métalliques dont la fonction requise dépend de la géométrie 3D, des relations dimensionnelles, des détails moulés ou de la réduction d'assemblage.
| Situation de conception | Meilleure première revue | Raison |
|---|---|---|
| Support plat simple | Emboutissage | La géométrie est encore basée sur la tôlerie. |
| Clip en tôle plié | Emboutissage | Le formage et le contrôle du pliage sont généralement plus directs que l'outillage MIM. |
| Contact de ressort mince | Emboutissage | Le matériau en tôle et le comportement élastique définissent généralement la conception. |
| Embouti profond avec épaisseur de paroi uniforme | Estampage ou emboutissage profond | La géométrie de tôle à paroi mince uniforme convient généralement mieux à l'emboutissage. |
| Petit loquet 3D avec bossages et fentes | Analyse MIM | Les caractéristiques 3D moulées peuvent réduire l'usinage secondaire ou l'assemblage. |
| Composant de type mini-engrenage | Analyse MIM | Les dents fines et la géométrie solide compacte ne sont pas des caractéristiques naturelles de la tôle. |
| Assemblage estampé multipièces avec problèmes d'alignement | Analyse MIM | La consolidation des pièces peut réduire l'accumulation de tolérances et les étapes d'assemblage. |
| Pièce emboutie nécessitant un usinage CNC intensif | Analyse MIM | Le parcours global peut être plus coûteux que le moulage de forme quasi nette. |
| Petite pièce avec des caractéristiques latérales complexes | Analyse MIM | Les coulisseaux, noyaux ou caractéristiques moulées peuvent être plus adaptés que les opérations de post-formage. |
Le MIM peut former des caractéristiques complexes, mais celles-ci doivent néanmoins être examinées attentivement. L'écoulement de la matière, la position du point d'injection, la résistance de la pièce verte, la transition d'épaisseur de paroi, la stabilité du déliantage, le support au frittage, la compensation du retrait et les références d'inspection affectent tous la fabricabilité de la conception.
Tableau de revue DFM : Caractéristiques du dessin déclenchant une revue MIM
Une revue MIM ne signifie pas que la pièce doit automatiquement être convertie à partir de l'emboutissage. Cela signifie que le dessin présente des caractéristiques pouvant nécessiter une comparaison de parcours global avant l'outillage. Le tableau ci-dessous aide les équipes d'ingénierie et d'approvisionnement à identifier quand une pièce emboutie ou un assemblage embouti doit être examiné comme candidat potentiel au MIM.
| Caractéristique du dessin | Risque lié à l'emboutissage | Pourquoi le MIM peut aider | Encore à vérifier |
|---|---|---|---|
| Bosses ou éléments de positionnement en relief | Peut nécessiter un contournement par soudage, rivetage, formage ou un usinage secondaire | Les caractéristiques peuvent être moulées en un seul composant métallique intégré | Position du point d'injection, dépouille, compensation du retrait, coulisseaux d'outillage et référence d'inspection |
| Trous latéraux, rainures ou éléments transversaux | Peut nécessiter un poinçonnage secondaire, un usinage ou un accès difficile à la matrice | Des noyaux moulés ou des coulisseaux peuvent former la caractéristique plus directement | Résistance du noyau, éjection, tolérance, épaisseur de paroi et risque de maintenance du moule |
| Assemblage embouti multi-pièces | Soudage, rivetage, matriçage, alignement manuel et accumulation de tolérances | La consolidation des pièces peut réduire les étapes d'assemblage et la variation fonctionnelle | Volume annuel, coût d'outillage, choix du matériau, support de frittage et modèle de coût final |
| Sections épaisses locales ou blocs fonctionnels 3D | Pas naturel pour une épaisseur de tôle uniforme | Le MIM peut créer de petites géométries 3D pleines et des caractéristiques locales | Chemin de déliantage, distorsion au frittage, transition de paroi et homogénéité de densité |
| Dents fines, loquets compacts ou géométrie de verrouillage de précision | Peut nécessiter plusieurs étapes de formage ou un post-usinage | Le MIM peut former des détails 3D fins dans le moule lorsque la taille et la tolérance sont appropriées | Usure de l'outillage, remplissage des détails, contrôle dimensionnel après frittage et exigence de finition |
| La pièce actuelle nécessite un usinage intensif après emboutissage | Le faible coût du flan embouti peut être compensé par les coûts d'usinage et de contrôle | Le MIM de forme quasi nette peut réduire les opérations en aval | Tolérances critiques, surépaisseur d'usinage, exigence de surface et coût total de la pièce finie |
Comparaison des coûts : le prix unitaire n'est pas le seul critère de décision
Pour les composants simples en tôle, l'emboutissage présente généralement un avantage de coût important. Une fois la matrice construite et le processus stabilisé, l'emboutissage peut produire de grands volumes rapidement et efficacement.
Pour les petits composants métalliques complexes, la comparaison est différente. Une pièce emboutie peut sembler moins chère au niveau de la pièce individuelle, mais le coût total du composant fini peut augmenter si la conception nécessite un usinage secondaire, un ébavurage, un soudage, un rivetage, un matage, un assemblage ou des inspections répétées.
Le MIM doit être envisagé lorsque le coût réel est déterminé par plus que le prix de la pièce emboutie. Cela est particulièrement important lorsque la solution d'emboutissage actuelle nécessite des opérations secondaires, un contrôle d'alignement ou un usinage après formage.
| Facteur de coût | Comportement des coûts MIM | Comportement des coûts d'emboutissage |
|---|---|---|
| Outillage | Plus élevé lorsque des moules complexes, des tiroirs, des noyaux ou un contrôle strict du retrait sont nécessaires | Plus élevé lorsque des matrices progressives, des matrices de transfert ou plusieurs stations sont nécessaires |
| Coût unitaire | Peut être compétitif pour les petites pièces complexes en volume | Très compétitif pour les pièces simples en tôle |
| Opération secondaire | Peut réduire l'usinage, le soudage, le rivetage ou l'assemblage | Peut nécessiter ébavurage, cintrage, soudage, rivetage, assemblage ou usinage |
| Pertes de matière | Potentiel de forme quasi nette pour les géométries adaptées | Les rebuts dépendent de l'implantation de découpe, du nesting, de l'utilisation de la bande et du profil de la pièce |
| Effort d'inspection | Axé sur les dimensions frittées, les risques liés à la densité et les caractéristiques moulées critiques | Axé sur les bavures, la planéité, l'angle de pliage, l'emplacement des trous et l'ajustement d'assemblage |
| Modification de conception | Les modifications d'outillage peuvent être coûteuses une fois le retrait de frittage et la compensation de cavité fixés | Les modifications de matrice peuvent également être coûteuses une fois la disposition de la bande et la séquence de formage fixées |
| Meilleur avantage en termes de coût | Intégration 3D complexe et consolidation de pièces | Production simple de tôles à grande vitesse |
Si une conception emboutie fonctionne déjà bien, génère peu de rebuts, nécessite peu de travaux secondaires et est facile à inspecter, l'emboutissage peut rester le meilleur choix. Si la conception emboutie nécessite plusieurs pièces, des opérations d'alignement, de l'usinage et un effort d'inspection élevé, le MIM peut mériter une évaluation au niveau du projet.
Quand un assemblage embouti doit être reconçu pour le MIM
Le MIM devient particulièrement pertinent lorsqu'un produit utilise plusieurs pièces embouties assemblées en un seul composant fonctionnel. Dans ces cas, le problème de coût peut ne pas être la pièce emboutie elle-même. Le coût réel peut provenir de l'assemblage, de l'alignement, du soudage, du rivetage, du matage, de l'accumulation de tolérances ou du contrôle qualité.
- Plusieurs pièces embouties sont assemblées par soudage, rivetage, matage ou vissage.
- Les variations d'alignement affectent la fonction du produit.
- Les bavures ou les conditions de bord interfèrent avec l'assemblage.
- Les variations d'angle de pliage entraînent une accumulation de tolérances.
- L'assemblage nécessite des sections épaisses locales ou des caractéristiques de positionnement.
- L'usinage CNC est nécessaire après l'emboutissage.
- Le coût d'inspection est élevé car plusieurs pièces doivent être vérifiées ensemble.
- Une conception monobloc en métal pourrait simplifier le produit.
Scénario de champ composite pour la formation en ingénierie
Quel problème s'est produit : Un petit mécanisme utilise trois pièces embouties assemblées par rivetage. Chaque pièce emboutie est peu coûteuse, mais l'assemblage final nécessite un alignement manuel et une inspection répétée. Le mécanisme assemblé présente parfois des variations fonctionnelles car les petites erreurs dimensionnelles de chaque pièce emboutie s'accumulent.
Pourquoi cela s'est produit : Le problème ne vient pas seulement du procédé d'emboutissage. Il provient du système complet : plusieurs pièces minces en tôle, variation de l'angle de pliage, sensibilité aux bavures, positionnement des rivets et accumulation de tolérances dans l'assemblage.
Quelle était la véritable cause système : La conception repose sur plusieurs pièces formées qui se comportent comme un seul composant fonctionnel. Lorsque l'alignement de l'assemblage est une dimension critique, le processus global peut devenir moins stable que ne le suggère le coût unitaire de la pièce emboutie.
Comment cela a été corrigé : Lors d'une revue de faisabilité MIM, l'équipe évalue si les trois fonctions peuvent être intégrées dans un seul composant métallique moulé avec des caractéristiques de positionnement intégrées, des transitions de paroi contrôlées, une position de porte adaptée et un support de frittage gérable.
Comment éviter la récurrence : Avant l'outillage, examinez le volume annuel, le matériau, les dimensions critiques, l'épaisseur de paroi, la méthode d'assemblage, la méthode d'inspection et si la variation d'assemblage est le véritable facteur de coût.
Limites géométriques et de conception : ce que chaque procédé ne peut pas bien faire
Le MIM et l'emboutissage ont tous deux des limites. Une comparaison professionnelle des procédés doit expliquer quand ne pas utiliser chaque procédé, car un mauvais choix de procédé peut entraîner des coûts d'outillage, des dimensions instables, des opérations secondaires inutiles ou un retard dans l'approbation de la production.
Limites de l'emboutissage
- Géométrie 3D complexe
- Sections épaisses locales
- Bossages moulés ou caractéristiques fonctionnelles en relief
- Gorges internes ou contre-dépouilles
- Caractéristiques latérales inaccessibles par la matrice
- Plusieurs pliages avec un cumul de tolérances serré
- Usinage CNC lourd après formage
Limites du MIM
- Grands composants plats en forme de tôle
- Géométries d'emboutissage très simples
- Prototypes en très faible volume
- Caractéristiques fines ou longues avec un faible support de frittage
- Variation d'épaisseur extrême
- Pièces trop grandes pour un outillage MIM et un contrôle de frittage pratiques
- Pièces déjà faciles à emboutir sans problèmes d'assemblage ou d'usinage
Risques de tolérance et de qualité : Retour élastique vs retrait de frittage
La comparaison des tolérances entre le MIM et l'emboutissage doit être effectuée avec précaution. Il n'est pas exact de dire qu'un procédé est toujours plus précis que l'autre. Les variables de contrôle sont différentes, donc le plan d'inspection doit se concentrer sur les dimensions qui affectent réellement la fonction du produit.
En emboutissage, la variation dimensionnelle est souvent liée au jeu de la matrice, à l'épaisseur de la tôle, à la formabilité du matériau, au retour élastique, à la séquence de pliage, à la formation de bavures et à l'usure de la matrice. La position des trous, l'angle de pliage, la planéité, l'état des bords et la hauteur des bavures sont des points d'inspection courants.
En MIM, la variation dimensionnelle est liée au remplissage du moule, à la position du point d'injection, à la manipulation de la pièce verte, à la stabilité du déliantage, au retrait de frittage, au support de frittage, à la densité et au calibrage ou usinage secondaire. Les dimensions critiques doivent être examinées en fonction du comportement au retrait, de la stratégie de référence et de la méthode d'inspection finale.
| Préoccupation qualité | Point de contrôle MIM | Point de contrôle emboutissage |
|---|---|---|
| Contrôle dimensionnel | Compensation du retrait, support de frittage, correction d'outillage, référence d'inspection | Jeu de matrice, retour élastique, séquence de pliage, direction de formage |
| État de surface | Marque de porte d'injection, surface frittée, besoins de finition secondaire | Bavures, rayures, état des bords, effets de revêtement ou de placage |
| Risque structurel | Pièce incomplète, fissuration, déformation, problème de densité | Fissures de bord, fissures de pliage, fatigue des caractéristiques formées |
| Point de contrôle | Dimensions critiques après frittage, risque lié à la densité, caractéristiques 3D fonctionnelles | Planéité, hauteur de bavure, angle de pliage, position de trou, ajustement d'assemblage |
| Dérive de procédé | Feedstock, moulage, déliantage, frittage, variation de chargement du four | Usure de la matrice, variation de la bobine de matériau, réglage de la presse, état de lubrification |
Sélection des matériaux : disponibilité des tôles vs disponibilité du feedstock MIM
La sélection des matériaux peut déterminer le procédé avant même la géométrie. Une nuance de matériau peut être disponible sous forme de tôle, mais cela ne signifie pas que la même nuance est pratique en tant que feedstock MIM. L'inverse est également vrai : un matériau compatible MIM ne se comporte pas automatiquement bien en tant que tôle lors de la découpe, du pliage ou de l'emboutissage.
L'emboutissage dépend de la disponibilité des tôles, de l'épaisseur de la tôle, de l'aptitude au formage, du revêtement, du sens de laminage, du comportement élastique et de l'état de surface. Même si un matériau possède les propriétés mécaniques requises, il doit également être adapté à la découpe, au pliage, à l'emboutissage ou au formage.
Le MIM dépend de la disponibilité du feedstock, des caractéristiques de la poudre, du comportement au frittage, des exigences de densité, de la réponse au traitement thermique, de la résistance à la corrosion, des propriétés magnétiques et de la compatibilité avec les opérations secondaires. Examinez matériaux MIM lorsque le projet nécessite de l'acier inoxydable, de l'acier faiblement allié, un alliage magnétique doux ou d'autres systèmes de matériaux compatibles MIM.
Pour cette raison, le choix du matériau ne doit pas être traité comme une simple comparaison de nuances. L'équipe projet doit examiner la nuance du matériau, la résistance à la corrosion, la résistance mécanique, la dureté, le comportement magnétique, les exigences de traitement thermique, la finition de surface, les dimensions critiques, le volume annuel et l'environnement d'application.
MIM vs emboutissage profond
L'emboutissage profond est une variante importante de l'emboutissage. Il convient souvent aux coupelles, manchons, coques, boîtiers à paroi mince et pièces embouties avec une épaisseur de paroi relativement uniforme. Si la pièce requise est principalement une forme de tôle emboutie, l'emboutissage profond peut rester le meilleur premier choix.
Le MIM devient plus pertinent lorsque la pièce n'est plus une coque ou un manchon embouti, mais un petit composant 3D fonctionnel avec des caractéristiques moulées. Les exemples incluent des pièces avec des bossages, des fentes, des dents fines, des caractéristiques latérales, des profils irréguliers ou des structures de positionnement intégrées.
La décision change lorsque la géométrie s'éloigne des parois uniformes en tôle et se dirige vers des caractéristiques métalliques 3D fonctionnelles. Si la pièce est une coque emboutie mince, l'emboutissage profond doit généralement être examiné en premier. Si la pièce nécessite une géométrie moulée complexe ou une consolidation de pièces, le MIM doit être examiné avant l'outillage.
Erreurs courantes avant de choisir le MIM ou l'emboutissage
Erreur 1 : Choisir le MIM pour une pièce simple en tôle
Si la pièce est un simple support plat, une rondelle, un écran ou un composant en tôle plié, l'emboutissage est souvent plus pratique. Le MIM ne doit pas être utilisé simplement parce qu'il peut fabriquer des pièces métalliques. La pièce doit avoir suffisamment de géométrie, d'intégration ou de valeur d'assemblage pour justifier l'outillage MIM et le contrôle de processus.
Erreur 2 : Comparer uniquement le prix unitaire
Un composant embouti peut avoir un prix unitaire inférieur, mais le produit final peut encore coûter plus cher s'il nécessite du soudage, du rivetage, de l'usinage CNC, de l'ébavurage ou un assemblage manuel. La comparaison correcte est le coût total du composant fini, pas seulement le prix d'une pièce formée.
Erreur 3 : Ignorer le retour élastique en emboutissage
Le retour élastique peut affecter les angles de pliage, les positions des trous, la planéité et l'ajustement lors de l'assemblage. Si la conception comporte plusieurs pliages ou des exigences d'alignement strictes, le retour élastique doit être examiné avant la fabrication de l'outillage.
Erreur 4 : Ignorer le retrait de frittage du MIM
Les pièces MIM rétrécissent pendant le frittage. La compensation de l'outillage, l'épaisseur de paroi, le support de frittage, le comportement du matériau et la stratégie d'inspection doivent être examinés avant la fabrication du moule.
Erreur 5 : Supposer qu'une géométrie complexe convient automatiquement au MIM
Le MIM peut produire des caractéristiques complexes, mais toutes les pièces complexes ne sont pas de bons candidats pour le MIM. Les très grandes pièces, les variations extrêmes d'épaisseur de paroi, les caractéristiques minces non supportées ou les projets à faible volume peuvent ne pas justifier le recours au MIM.
Matrice de décision : Choisir entre MIM et emboutissage avant l'outillage
| Condition du projet | Choisir d'abord l'emboutissage | Examiner d'abord le MIM |
|---|---|---|
| Géométrie de tôle plate ou pliée | Oui | Non |
| Paroi très fine et uniforme à partir de tôle | Oui | Généralement non |
| Support simple, clip, rondelle ou écran | Oui | Généralement non |
| Coque ou manchon embouti | Oui | Peut-être |
| Pièce 3D complexe de petite taille | Non | Oui |
| Bossages locaux, fentes, rainures ou sections épaisses | Difficile | Oui |
| Assemblage embouti multi-pièces | Peut-être | Oui |
| Nécessité de réduire le soudage, le rivetage ou l'assemblage | Peut-être | Oui |
| Production simple à grande vitesse | Oui | Généralement non |
| Usinage CNC intensif après emboutissage | Peut-être | Oui |
| Prototype en faible volume uniquement | Peut-être | Généralement non |
| Intégration fonctionnelle serrée dans une petite pièce métallique | Difficile | Oui |
Cette matrice ne doit pas remplacer une revue de plan, mais elle peut aider les équipes produit à décider quel procédé évaluer en premier. Si la conception est encore une pièce de tôlerie, l'emboutissage reste généralement le meilleur point de départ. Si la conception nécessite une petite géométrie 3D complexe, des caractéristiques moulées ou une réduction d'assemblage, le MIM doit être examiné avant les décisions d'outillage.
Que fournir pour une revue technique MIM vs emboutissage
Une comparaison de procédés devient plus précise lorsqu'elle est basée sur un plan réel, une exigence de matériau et un scénario de production. Pour une revue MIM vs emboutissage, envoyez autant d'informations que possible parmi les suivantes :
- Plan 2D
- Fichier CAO 3D
- Nuance de matériau ou exigence de performance
- Plan d'emboutissage actuel ou photos d'échantillon
- Épaisseur de tôle si la pièce actuelle est emboutie
- Dimensions critiques et tolérances
- Volume annuel estimé
- Méthode de fabrication actuelle
- Problèmes de production actuels, tels que bavures, retour élastique, main-d'œuvre d'assemblage, déformation, coût d'usinage ou problèmes de défaillance
- Exigences de finition de surface, de placage ou de traitement thermique
- Exigences d'inspection
- Contexte de l'application
| Élément d'examen | Pourquoi c'est important avant l'outillage |
|---|---|
| Dimensions critiques | Détermine si le risque principal est le retour élastique de l'emboutissage, l'usure de la matrice, le retrait de frittage MIM ou la distorsion de frittage. |
| Volume annuel | Aide à juger si l'outillage MIM et le développement du processus peuvent être justifiés. |
| Problème de production actuel | Montre si le vrai problème est le coût de la pièce, la main-d'œuvre d'assemblage, l'usinage secondaire, l'inspection ou la variation fonctionnelle. |
| Exigence de matériau et de surface | Confirme si le formage de tôle ou le feedstock MIM et le frittage sont réalisables pour les performances requises. |
Une revue basée sur le dessin permet de déterminer si le MIM est techniquement et commercialement raisonnable avant l'outillage. Elle peut également identifier des modifications de conception qui réduisent le risque de moulage, la distorsion au frittage, l'usinage secondaire ou le coût d'assemblage. Pour une meilleure préparation des RFQ, consultez le guide de préparation des RFQ avant d'envoyer les détails du projet.
Envoyez votre dessin pour une revue MIM si ces problèmes existent
Si la voie d'emboutissage actuelle est déjà stable et simple, le MIM peut ne pas être nécessaire. Une revue de dessin devient plus utile lorsque la pièce ou l'assemblage présente des problèmes évidents de géométrie, d'assemblage, de coût ou de qualité que l'emboutissage seul ne résout pas efficacement.
La solution d'emboutissage actuelle utilise deux pièces ou plus assemblées par soudage, rivetage, matage ou vissage.
Le dessin nécessite des bossages, des trous latéraux, des rainures, des dents fines, des sections épaisses locales ou des fonctionnalités 3D compactes.
L'usinage secondaire, l'ébavurage, l'alignement ou les inspections répétées déterminent le coût réel de la pièce finie.
Le retour élastique, les bavures, la planéité ou les variations de pliage affectent l'ajustement en assemblage ou les performances fonctionnelles.
La pièce est techniquement emboutie, mais le processus global comprend trop d'opérations en aval.
Un composant métallique moulé d'une seule pièce peut réduire l'accumulation de tolérances ou simplifier l'architecture du produit.
Note de référence sur les normes et la documentation technique
Le moulage par injection de métal doit être évalué comme un procédé de fabrication à base de poudre, et non comme un simple substitut au formage de tôles. Le MPIF décrit le MIM comme un procédé utilisant de la poudre métallique fine et un mélange poudre-liant, suivi d'un déliantage et d'un frittage pour produire des composants métalliques. Le MIMA explique également que des caractéristiques MIM complexes peuvent être obtenues avec des éléments d'outillage tels que des coulisseaux et des noyaux, mais qu'une complexité supplémentaire peut augmenter les coûts d'outillage et d'ingénierie de démarrage.
L'emboutissage de tôles doit être évalué comme une voie de formage par presse et matrice. La SME décrit les matrices d'emboutissage comme des outils utilisés pour former et couper des pièces en tôle après que la tôle est introduite dans les presses, et ses ressources sur l'emboutissage traitent des opérations de formage telles que l'emboutissage profond, le pliage, le bordage et le repliage.
Le retour élastique doit également être traité comme une variable d'ingénierie réelle en emboutissage. La documentation technique de l'ASM définit le retour élastique comme le changement de forme dû à l'élasticité qui se produit après qu'un matériau formé est libéré de la charge de formage. Cela justifie pourquoi l'angle de pliage, le comportement du matériau, la séquence de formage et la compensation d'outillage doivent être examinés avant la finalisation de l'outillage d'emboutissage.
Références utiles : Aperçu du procédé de moulage par injection de métal du MPIF, Conceptions complexes avec MIM du MIMA, Matrices et procédés d'emboutissage de tôles de la SME, et Référence sur le retour élastique du manuel ASM.
Les décisions de projet doivent toujours reposer sur le dessin, les données matière, les exigences de tolérance, le volume prévu, la stratégie d'outillage et la capacité de processus du fournisseur. N'utilisez pas de descriptions générales de procédé comme substitut à une analyse de fabricabilité spécifique à la pièce.
Demander une analyse de fabricabilité MIM vs Emboutissage
Si vous comparez le moulage par injection de métal avec l'emboutissage pour une petite pièce métallique, envoyez votre dessin, fichier 3D, exigence matière, besoins de tolérance, volume annuel et méthode de fabrication actuelle.
XTMIM peut évaluer si le MIM est techniquement et commercialement raisonnable avant l'outillage, surtout lorsque votre pièce emboutie actuelle nécessite un usinage secondaire, un assemblage, une soudure, un rivetage ou une intégration fonctionnelle plus poussée.
FAQ
Quelle est la différence entre le MIM et l'emboutissage ?
Le MIM utilise un feedstock de poudre métallique, le moulage par injection, le déliantage et le frittage pour produire de petites pièces métalliques 3D complexes. L'emboutissage utilise de la tôle, des matrices et des presses pour couper, poinçonner, plier, emboutir ou former des pièces en tôle. La principale différence est que le MIM est une voie de moulage à base de poudre métallique, tandis que l'emboutissage est une voie de formage de tôle.
Le MIM est-il meilleur que l'emboutissage ?
Le MIM n'est pas toujours meilleur que l'emboutissage. Le MIM est généralement meilleur pour les petites pièces métalliques 3D complexes avec des caractéristiques moulées, une intégration fonctionnelle ou un potentiel de réduction d'assemblage. L'emboutissage est généralement meilleur pour les pièces en tôle plates, pliées, embouties ou à grand volume.
L'emboutissage est-il moins cher que le MIM ?
L'emboutissage est souvent moins cher pour les pièces simples en tôle, surtout en production de grands volumes. Cependant, le MIM peut devenir compétitif lorsqu'une conception emboutie nécessite un usinage secondaire, du soudage, du rivetage, un assemblage ou un contrôle important. La comparaison correcte porte sur le coût total du composant fini, et non seulement sur le prix unitaire de la pièce.
Le MIM peut-il remplacer les pièces embouties ?
Le MIM peut remplacer certaines pièces embouties, mais pas toutes. Il est surtout utile lorsqu'une pièce emboutie ou un assemblage embouti devient trop complexe, trop dépendant de l'assemblage ou trop limité par la géométrie de la tôle. Les supports simples en tôle, les clips, les rondelles et les protections restent généralement de meilleurs candidats pour l'emboutissage.
Quand un assemblage embouti doit-il être reconçu pour le MIM ?
Un assemblage embouti doit être examiné pour le MIM lorsque plusieurs pièces embouties nécessitent du soudage, du rivetage, du matage, un alignement manuel ou un usinage supplémentaire. Si une seule pièce MIM peut réduire les étapes d'assemblage, les cumuls de tolérances et les efforts de contrôle, le MIM peut être techniquement et commercialement raisonnable.
Quel procédé est le meilleur pour les petites pièces métalliques complexes ?
Le MIM est généralement plus adapté aux petites pièces métalliques complexes en 3D, surtout lorsque la conception comprend des bossages, des fentes, des rainures, des caractéristiques latérales, des dents fines ou des structures fonctionnelles intégrées. La décision finale dépend toujours de la taille de la pièce, de l'épaisseur de paroi, du matériau, des tolérances, du volume annuel et du coût de l'outillage.
Quelles informations sont nécessaires pour un devis MIM vs emboutissage ?
Une analyse utile doit inclure un dessin 2D, un fichier CAO 3D, l'exigence de matériau, les dimensions critiques, les tolérances, le volume annuel, le procédé de fabrication actuel, les exigences de surface, les besoins de contrôle et tout problème de production actuel tel que les bavures, le retour élastique, la main-d'œuvre d'assemblage ou le coût d'usinage.
