Processus de frittage MIM : comment le contrôle du retrait, de la densité et de la distorsion affecte les pièces métalliques finales
Le frittage MIM est l'étape de densification à haute température qui transforme une pièce brute déliantée en un composant métallique final. Au cours de cette étape, les particules de poudre métallique se lient entre elles, les pores se réduisent, la densité augmente et la pièce passe d'une structure surdimensionnée et fragile à son état fonctionnel final.
Pour les ingénieurs produits et les équipes d'approvisionnement, la question pratique n'est pas seulement ce que signifie le frittage. La vraie question est de savoir si la pièce peut rétrécir de manière prévisible, atteindre la densité requise, éviter la distorsion et respecter le plan après production. Ce résultat dépend de la compensation d'outillage, la préparation du feedstock MIM, le moulage par injection MIM, Procédé de déliantage MIM, de l'atmosphère du four, de la conception du support et du retour d'inspection.
Réponse rapide : Le frittage MIM transforme une pièce brute déliantée en une pièce métallique dense grâce à un chauffage contrôlé, une diffusion, une réduction des pores et un retrait. Un processus de frittage stable contrôle la taille finale, la densité, la distorsion, l'état de surface et les performances mécaniques. Un mauvais contrôle peut entraîner un gauchissement, des fissures, des cloques, une oxydation, une variation de densité ou une dérive dimensionnelle.
Ce que le frittage contrôle
Taille finale, densité, porosité, résistance, dureté, performance à la corrosion, comportement magnétique, état de surface et cohérence des lots.
Ce qui peut mal tourner
Déformation, affaissement, fissuration, cloquage, oxydation, déséquilibre carbone, porosité élevée, croissance de grain et dérive dimensionnelle.
Ce qui doit être examiné tôt
Épaisseur de paroi, direction de support, tolérances critiques, surfaces esthétiques, comportement du matériau, atmosphère du four, et besoins éventuels de calibrage ou d'usinage.
Aperçu rapide des risques de frittage pour les pièces MIM
Avant l'outillage, certaines caractéristiques de la pièce doivent être examinées pour évaluer le risque de frittage. Une erreur courante consiste à juger la faisabilité du MIM uniquement par le remplissage du moule ou le coût unitaire. Dans une perspective de revue de fabrication, la pièce doit également être vérifiée pour savoir comment elle va se rétracter, comment elle sera supportée, et quelles surfaces ou dimensions doivent rester stables après le frittage.
| Caractéristique de la pièce | Risque principal de frittage | Ce qui doit être examiné tôt |
|---|---|---|
| Parois minces | Déformation, fissuration, déformation locale | Transition d'épaisseur de paroi, direction de support et support de déliantage |
| Sections longues et fines | Affaissement, flexion, défaut de rectitude | Conception du support, direction de chargement du four et orientation de frittage |
| Planéité serrée | Déformation après retrait | Surface d'appui, choix de la référence et calibrage post-frittage possible |
| Petits trous ou fentes | Variation du retrait, fermeture des trous, difficulté d'inspection | Compensation des trous, conception de l'outillage et méthode de mesure |
| Exigence de densité élevée | Porosité résiduelle, performances mécaniques faibles | Matériau, cycle du four, atmosphère et vérification de la densité |
| Surface esthétique | Marques de support, oxydation, décoloration | Surface de contact, atmosphère du four et manutention après frittage |
| Caractéristiques d'ajustement par pression ou d'accouplement | Défaillance d'assemblage après retrait de frittage | Stratégie des cotes critiques, correction de dimensionnement et contrôle final |
Qu'est-ce que le frittage dans le moulage par injection de métal ?
De la pièce brute déliantée à la pièce métallique finale
Après le moulage par injection, la pièce est appelée pièce verte. Après l'élimination de la majeure partie du liant lors du déliantage, la pièce devient une pièce brune. La pièce brune possède déjà la géométrie moulée, mais elle est encore poreuse, fragile et surdimensionnée par rapport aux cotes du dessin final.
Le frittage chauffe cette pièce brune dans un environnement de four contrôlé. À température élevée, les particules de poudre métallique commencent à se lier par diffusion. Les pores se réduisent, la densité augmente et la pièce se contracte vers ses dimensions finales.
Cette distinction est importante lors de la revue de projet. Le moule ne crée pas directement la dimension métallique finale. Le moule crée une forme surdimensionnée qui doit survivre au déliantage et se rétracter de manière prévisible pendant le frittage.
Pourquoi le frittage est différent d'un simple traitement thermique
Le frittage ne doit pas être considéré comme un simple traitement thermique. Le traitement thermique modifie la microstructure ou la dureté d'une pièce métallique déjà dense. Le frittage MIM crée la structure métallique dense elle-même.
Pendant le frittage, plusieurs changements se produisent simultanément : la taille diminue, la densité augmente, les pores se réduisent, les particules de poudre se lient, la résistance se développe et des défauts en amont peuvent devenir visibles. Une faible densité à vert, un déliantage incomplet, un support insuffisant ou un chauffage agressif peuvent transformer une pièce brune d'aspect correct en une pièce frittée déformée ou rejetée.

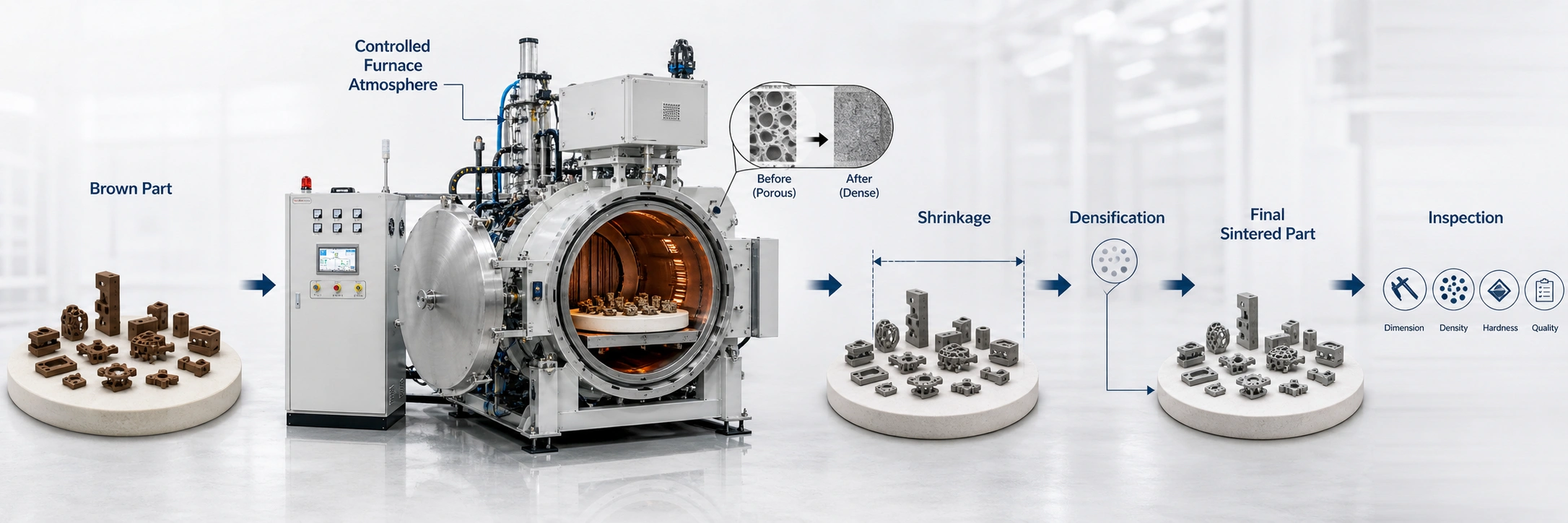

Le moule ne crée pas directement la pièce métallique finale. La pièce MIM finale est formée après le déliantage et le retrait de frittage contrôlé.
Cette image est utile car elle sépare trois conditions que les acheteurs confondent souvent : la géométrie moulée, la résistance de la pièce brune déliantée et les performances métalliques finales après frittage. La cote du dessin final doit être évaluée après frittage, et non à partir de la taille de la pièce verte ou brune.
Pourquoi le frittage détermine la qualité finale des pièces MIM
Dimensions finales et retrait contrôlé
Les pièces MIM rétrécissent significativement pendant le frittage. Ce retrait est attendu et doit être compensé dans l'outillage. La cavité du moule est plus grande que la pièce finale, et le retrait prévu est intégré dans la conception du moule via un facteur de surdimensionnement.
Cependant, le retrait n'est pas une valeur fixe applicable à chaque pièce. Il est influencé par le système de matériau, le taux de charge en poudre, la teneur en liant, la taille des particules de poudre, l'homogénéité de la densité à vert, l'épaisseur de paroi, le cycle du four, l'atmosphère, les conditions de support et l'orientation de la pièce pendant le frittage.
La stratégie d'outillage doit être basée sur le feedstock sélectionné et le comportement de frittage attendu. Les références industrielles telles que Présentation du processus MIM pour le moulage par injection de métal décrire le frittage MIM comme une étape de densification à fort retrait, ce qui fait de la compensation du retrait une tâche d'ingénierie centrale plutôt qu'un simple ajustement mineur.
Densité, porosité et propriétés mécaniques
Le frittage détermine également la densité finale et la structure poreuse. Si la densification est insuffisante, la pièce peut présenter une résistance moindre, une dureté médiocre, une faible résistance à l'usure, des performances de corrosion réduites ou un comportement magnétique incohérent.
Dans de nombreuses applications MIM, l'acheteur n'a pas seulement besoin d'une pièce qui a l'air correcte. La pièce doit également répondre à des exigences fonctionnelles telles que la résistance à la traction, la limite d'élasticité, la dureté, l'allongement, la résistance à l'usure, la résistance à la corrosion, les propriétés magnétiques, la performance en fatigue et la stabilité dimensionnelle après assemblage.
Comment les défauts en amont deviennent des problèmes sur la pièce finale
Le frittage amplifie souvent les problèmes de processus en amont. Une pièce verte moulée avec une densité inégale peut rétrécir de manière irrégulière. Une pièce brune avec un déliantage incomplet peut cloquer ou se fissurer en début de frittage. Une pièce fine sans support approprié peut s'affaisser ou se déformer.
C'est pourquoi la qualité du frittage ne peut être séparée du feedstock, du moulage par injection, du déliantage et de la manutention. Dans un projet MIM stable, ces étapes sont examinées comme une chaîne de processus connectée plutôt que comme des opérations séparées.
Comment fonctionne le processus de frittage MIM étape par étape
Chargement et support de la pièce brune
Avant le frittage, les pièces brunes sont placées sur des supports, des plateaux ou des fixations personnalisées. Cette étape semble simple, mais elle peut affecter directement la planéité, la circularité, la rectitude et les surfaces esthétiques.
La pièce doit être supportée de manière à permettre un retrait contrôlé tout en réduisant la déformation due à la gravité. Les parois minces, les longues portées, les anneaux, les supports et les pièces asymétriques nécessitent souvent une attention particulière. Un mauvais support peut provoquer un affaissement avant que la pièce n'atteigne sa densité finale.
Chauffage initial et élimination du liant résiduel
Même après le déliantage, une petite quantité de liant résiduel ou de résidu carboné peut subsister. Pendant le chauffage initial, ce résidu doit être éliminé tout en préservant la structure de poudre fragile. Un mauvais support ou un chauffage agressif peut provoquer des fissures, des cloques, un effondrement local ou une contamination interne avant le début de la densification.
Formation de cols entre particules et réduction de la porosité
À mesure que la température augmente, les particules de poudre métallique commencent à former des cols aux points de contact. Ces cols se développent à mesure que la diffusion se poursuit. Les pores commencent à se réduire et la pièce commence à se densifier.
Cette étape est sensible au matériau, aux caractéristiques de la poudre et à l'atmosphère du four. Si la fenêtre de procédé n'est pas stable, des variations de densité et des écarts dimensionnels peuvent apparaître entre les lots d'essai et la production en série.
Densification et temps de maintien
À température plus élevée, la densification devient plus forte. Les pores se réduisent davantage, le retrait se poursuit et la pièce approche de sa densité finale. Le temps de maintien à la température de frittage doit être contrôlé. Si le temps de maintien est trop court, la densité peut être insuffisante. Si le temps de maintien est excessif, la pièce peut subir une croissance de grain, un changement dimensionnel ou une augmentation inutile des coûts.
Refroidissement contrôlé
Le refroidissement fait également partie du contrôle du frittage. La vitesse de refroidissement peut influencer la déformation, les contraintes résiduelles, la microstructure et les propriétés post-frittage. Certains matériaux peuvent nécessiter un traitement supplémentaire par Opérations secondaires MIM pour atteindre la dureté, la résistance ou les exigences de surface finales.
La qualité du frittage dépend de l'ensemble du cycle du four, et non seulement de la température maximale.
Deux pièces peuvent atteindre la même température maximale et produire des résultats différents si la vitesse de chauffe, l'atmosphère, le temps de maintien, les conditions de refroidissement ou le mode de chargement sont différents. C'est pourquoi le frittage doit être validé comme un cycle thermique complet.
Points de contrôle du processus pour le frittage MIM
Le tableau ci-dessous résume les contrôles de processus qui comptent généralement le plus lorsqu'une pièce MIM doit répondre aux exigences finales dimensionnelles, de densité et mécaniques. Ce sont des points de contrôle pratiques en usine, et non des slogans généraux sur la qualité.
| Étape du processus | Ce qui doit être contrôlé | Risque courant | Pourquoi c'est important pour les pièces finales | Méthode de vérification typique |
|---|---|---|---|---|
| Intrants du feedstock et du moulage | Taux de charge, consistance de l'écoulement, uniformité poudre-liant | Variation de densité de la pièce verte, séparation poudre-liant | Une densité à cru irrégulière peut entraîner un retrait de frittage inégal | Contrôle du lot de feedstock, vérification de la stabilité du moulage, inspection des pièces à cru |
| État de la pièce brune | Intégralité du déliantage, liant résiduel, dommages de manipulation | Fissuration, cloquage, résidu carboné, sections fragiles | Un liant résiduel ou des pièces brunes endommagées peuvent échouer lors du chauffage initial | Vérification de la perte de masse au déliantage, inspection visuelle, contrôle de manipulation |
| Chargement et support | Contact avec le support, surface d'appui, orientation, chargement du plateau | Affaissement, déformation, marques du support, déformation par contact | La condition de support affecte la planéité, la rectitude et les surfaces cosmétiques | Procédure de chargement, revue du montage, contrôle dimensionnel après frittage |
| Cycle thermique du four | Vitesse de chauffe, temps de maintien, température de pic, condition de refroidissement | Porosité élevée, croissance de grain, dérive dimensionnelle | Le cycle thermique contrôle la densification et la stabilité finale des propriétés | Enregistrement du four, contrôle de densité, test de dureté, revue des tendances dimensionnelles |
| Contrôle de l'atmosphère | Atmosphère sous vide ou gazeuse, humidité, oxygène, conditions liées au carbone | Oxydation, décoloration, déséquilibre carbone, condition de surface faible | L'atmosphère influence la chimie, le comportement à la corrosion et les propriétés mécaniques | Enregistrement de l'atmosphère du four, inspection visuelle, vérification des matériaux si nécessaire |
| Contrôle post-frittage | Vérification dimensionnelle, besoin de calibrage, dureté, état de surface | Caractéristiques hors tolérance, défaillance d'assemblage, rebut en fin de processus | Le retour d'inspection permet d'ajuster l'outillage, le support, le calibrage et la fenêtre de procédé | Inspection par MMT ou calibre, essai de dureté, contrôle de densité, vérification de l'ajustement fonctionnel |
Pourquoi les pièces MIM rétrécissent pendant le frittage
Compactage de la poudre, élimination du liant et élimination des pores
Le feedstock MIM contient de la poudre métallique et un liant. Le liant permet au mélange de poudre de s'écouler lors du moulage par injection. Après le déliantage, une grande partie du liant est éliminée, laissant un squelette de poudre poreux.
Lors du frittage, les particules de poudre se lient et le réseau de pores se rétracte. À mesure que les pores se réduisent, la pièce entière devient plus petite et plus dense. Ce retrait est normal. Il ne constitue pas en soi un défaut. Le défaut survient lorsque le retrait n'est pas uniforme, pas prévisible ou pas correctement compensé dans l'outillage.
Plage typique de retrait de frittage MIM
De nombreuses pièces MIM subissent un retrait important lors du frittage. Les références industrielles décrivent souvent un retrait linéaire typique compris entre environ 15 % et 22 %, selon le feedstock, le volume de liant, le système de matériau et les conditions de procédé. Le retrait exact doit être confirmé par les données matériau, la compensation d'outillage et la validation du projet.
Facteur de surdimensionnement et compensation d'outillage
Le facteur de surdimensionnement définit la taille que doit avoir la cavité du moule par rapport à la pièce frittée finale. Il est influencé par le matériau et le système de feedstock sélectionnés.
Une erreur courante consiste à traiter le retrait comme une valeur universelle unique. En production réelle, différents matériaux et feedstocks peuvent nécessiter des facteurs de surdimensionnement différents. Même avec le même matériau, l'épaisseur de paroi, la répartition de la masse de la pièce, les conditions d'injection et le support de frittage peuvent influencer les résultats dimensionnels réels.
Du point de vue de la revue d'outillage, les dimensions critiques doivent être divisées en dimensions contrôlées par la compensation de frittage, dimensions pouvant nécessiter un calibrage ou une rectification, dimensions pouvant nécessiter un usinage, et dimensions nécessitant un ajustement de tolérance. C'est le sens pratique de la Retrait de frittage MIM revue avant outillage.
Le retrait n'est pas un défaut en MIM. Le problème est un retrait non contrôlé ou mal compensé.
L'image montre pourquoi la conception de la cavité du moule ne peut pas utiliser directement les cotes finales du dessin. Le facteur de surdimensionnement doit être sélectionné en fonction du comportement du matériau, du système de feedstock, de la géométrie de la pièce et de la réponse attendue au frittage. Les caractéristiques critiques peuvent encore nécessiter un calibrage ou un usinage après frittage.
Comment l'atmosphère du four affecte la qualité du frittage
Pourquoi une atmosphère contrôlée est nécessaire
Le frittage MIM est généralement réalisé sous atmosphère contrôlée ou sous vide. L'atmosphère aide à prévenir l'oxydation, favorise la densification et contribue à contrôler la chimie du matériau.
Le aperçu du processus de moulage par injection de métal EPMA explique que le frittage MIM est effectué dans des fours à atmosphère contrôlée, parfois sous vide, et souvent à des températures plus élevées que le frittage PM traditionnel pour améliorer la densification et l'élimination des pores.
Un mauvais contrôle de l'atmosphère peut provoquer une oxydation de surface, une décoloration, une teneur élevée en oxygène, un déséquilibre du carbone, une faible résistance à la corrosion, des propriétés mécaniques réduites ou des performances incohérentes d'un lot à l'autre.
Atmosphères de frittage MIM courantes
| Atmosphère | Objectif typique | Risque possible si mal contrôlé |
|---|---|---|
| Vide | Frittage propre, faible contamination, aciers et alliages sélectionnés | Le contrôle du carbone ou des éléments d'alliage peut nécessiter de l'expérience |
| Argon | Protection inerte pour les matériaux sélectionnés | L'oxygène ou l'humidité résiduels peuvent encore affecter la pièce |
| Hydrogène | Condition réductrice pour certains systèmes | La sécurité et la compatibilité des matériaux doivent être contrôlées |
| Mélange azote / hydrogène | Utilisé pour certains alliages et systèmes | Ne convient pas à tous les matériaux |
| Ammoniac dissocié | Atmosphère réductrice dans certains systèmes de production | Nécessite un contrôle strict de la qualité du gaz et de la stabilité du procédé |
Pourquoi différents matériaux nécessitent des conditions de frittage différentes
Les aciers inoxydables, les aciers faiblement alliés, les alliages de cuivre, les alliages cobalt-chrome et les alliages magnétiques n'utilisent pas la même logique de frittage. Cette section ne doit pas être traitée comme un guide matériaux MIM complet. Le point principal est que le frittage est spécifique au matériau.
Un fournisseur MIM fiable ne doit pas appliquer une recette de four universelle à chaque alliage. Pour certains matériaux, le contrôle de l'oxydation est la préoccupation principale. Pour d'autres, le contrôle du carbone, l'interaction avec l'azote, la stratégie de refroidissement ou la stabilité des propriétés magnétiques peuvent être plus importants.
L'atmosphère du four est une décision de procédé spécifique au matériau, et non un réglage universel.
L'image aide à expliquer pourquoi le choix du matériau et la sélection du cycle de frittage doivent être examinés ensemble. Un cycle qui fonctionne pour un acier inoxydable ou un acier faiblement allié peut ne pas convenir à un alliage de cuivre, un alliage cobalt-chrome ou un alliage magnétique doux.
Déformation au frittage : pourquoi les pièces MIM se déforment, s'affaissent ou perdent leur forme
Déformation liée à la géométrie
La déformation commence souvent par la géométrie. Certaines formes de pièces sont plus sensibles lors du frittage car elles rétrécissent tout en perdant leur résistance de support temporaire à température élevée.
Les caractéristiques à haut risque comprennent les sections longues non supportées, les parois minces, les grandes surfaces planes, les épaisseurs de paroi inégales, la répartition asymétrique de la masse, les anneaux avec des exigences de circularité serrées, les petites fentes près des sections épaisses, et les bras fins ou les structures en forme de fourche.
Une pièce peut sembler acceptable en tant que pièce verte et se déformer après le frittage. Le risque ne réside pas seulement dans la capacité à mouler la géométrie. Le risque est de savoir si la géométrie peut survivre au retrait et à la densification.
Conception du support et du setter
La conception du setter affecte la forme finale. Si une pièce repose sur une surface de contact médiocre, la gravité et le retrait peuvent provoquer un affaissement ou une torsion. Si la zone de contact touche une surface esthétique, des marques peuvent subsister après le frittage.
En pratique, le support de frittage doit être examiné conjointement avec les surfaces critiques, les surfaces cosmétiques, les zones de contact fonctionnelles, les exigences de planéité, les exigences de circularité, la direction de chargement de la pièce et le chemin de retrait attendu.
Direction du retrait et effets de la gravité
L'objectif est un retrait uniforme, mais les pièces réelles ne rétrécissent pas toujours parfaitement. Les variations locales de densité de la pièce verte, les différences d'épaisseur de paroi, les contraintes de support et la gravité peuvent créer un mouvement non uniforme.
C'est pourquoi une revue précoce Guide de conception MIM doit inclure l'orientation de frittage et la stratégie de support, et pas seulement la ligne de joint du moule et l'emplacement du point d'injection.
De nombreux problèmes de distorsion lors du frittage sont des problèmes de support, pas seulement des problèmes de température du four.
Cette comparaison montre pourquoi une pièce qui semble réalisable en CAO peut encore être difficile en production. La pièce doit avoir un plan de support réaliste pendant le retrait. Les portées non supportées, les mauvais points de contact ou les conflits avec les surfaces cosmétiques doivent être résolus lors de la revue DFM.
Défauts courants de frittage MIM et causes racines
L'analyse des défauts doit prendre en compte l'ensemble de la chaîne de processus. Une fissure découverte après frittage peut avoir commencé lors de la manipulation de la pièce verte. Un problème dimensionnel peut provenir d'une variation de densité d'injection. Un problème de surface peut provenir de l'atmosphère du four ou du contact avec le support.
| Défaut | À quoi cela ressemble | Cause racine probable | Prévention |
|---|---|---|---|
| Déformation | Pièce pliée, déformée ou non uniforme | Mauvais support, retrait de frittage inégal, géométrie faible | Revue DFM, conception du support, transition d'épaisseur uniforme |
| Affaissement | Section longue qui s'affaisse ou se courbe | Portée non supportée, ramollissement à haute température, gravité | Améliorer le contact avec le support et l'orientation de frittage |
| Fissuration | Fissures visibles ou internes | Chauffage rapide, liant résiduel, dommages de manipulation, concentration de contraintes | Améliorer le déliantage, ajuster la rampe de chauffe, protéger les pièces vertes et brunes |
| Cloquage | Bulles ou gonflements en surface | Gaz piégé, déliantage incomplet, chauffage initial rapide | Valider le taux de déliantage et le profil de frittage initial |
| Porosité élevée | Faible densité ou pièce fragile | Température insuffisante, temps de maintien court, mauvais feedstock ou atmosphère | Optimiser le cycle de frittage et le contrôle des matériaux |
| Oxydation | Décoloration ou surface faible | Mauvaise pureté de l'atmosphère, humidité, contamination par l'oxygène | Améliorer la qualité du gaz, le contrôle du four et la procédure de chargement |
| Déséquilibre du carbone | Dureté anormale, fragilité ou variation des propriétés | Résidu de liant, condition atmosphérique, sensibilité au carbone spécifique au matériau | Contrôler le déliantage, l'atmosphère et les tests de validation |
| Dérive dimensionnelle | Variation de taille lot à lot | Variation du feedstock, variation du four, incohérence du support | Contrôle de la fenêtre de procédé et retour d'inspection |
Les défauts de frittage ont généralement des causes liées à la chaîne de procédé, et non des causes isolées du four.
Cette carte des causes racines aide les équipes d'ingénierie à éviter un dépannage unilatéral. Une boursouflure peut indiquer un déliantage incomplet ou un chauffage initial agressif. Le gauchissement peut provenir de la géométrie et du support. La dérive dimensionnelle peut provenir du feedstock, de la compensation d'outillage, du chargement du four ou du retour d'inspection.
Calibrage et dimensionnement après frittage : lorsque les dimensions finales nécessitent un contrôle supplémentaire
Qu'est-ce que le calibrage après frittage en MIM ?
Le calibrage après frittage, parfois appelé dimensionnement, est une opération secondaire réalisée après le frittage. La pièce frittée est placée dans une matrice, un montage ou un outil de précision, et une pression contrôlée est appliquée pour améliorer certaines dimensions ou caractéristiques géométriques.
Le calibrage n'est pas la même chose que la refabrication de la pièce. C'est une méthode de correction contrôlée pour des dimensions ou surfaces spécifiques. Il peut être utile lorsque la pièce présente une zone d'ajustement serré, une surface de contact plane, une exigence de circularité ou une tolérance locale qui ne peut être maintenue de manière économique par le seul frittage.
Ce que le calibrage peut améliorer
| Le calibrage peut aider à améliorer | Exemples typiques |
|---|---|
| Précision dimensionnelle locale | Diamètre extérieur, diamètre de trou, largeur, épaisseur |
| Planéité | Petits supports, plaques, surfaces de contact |
| Rondeur | Anneaux, bagues, caractéristiques cylindriques |
| Cohérence d'assemblage | Zones de pressage, surfaces d'accouplement, zones fonctionnelles |
| Régularité lot à lot | Dimensions critiques après frittage |
Ce que le calibrage ne peut pas corriger
| Le calibrage ne peut pas corriger de manière fiable | Raison |
|---|---|
| Déformation sévère | Une distorsion excessive peut dépasser la capacité de correction |
| Fissures internes | Les fissures sont des défauts matériels, pas des erreurs dimensionnelles |
| Porosité élevée | Le calibrage ne peut pas remplacer une densification correcte |
| Mauvaises propriétés du matériau | La résistance et la dureté doivent provenir du matériau et du procédé appropriés |
| Compensation incorrecte du retrait de frittage | La stratégie d'outillage et de procédé doit être correcte dès le départ |
| Déformation 3D complexe | Le calibrage fonctionne généralement mieux sur des zones fonctionnelles contrôlées |
Quand le calibrage doit-il être envisagé avant l'outillage ?
Le calibrage doit être discuté avant l'outillage lorsque le dessin inclut un diamètre de trou serré, un diamètre extérieur critique, une face de contact plane, une exigence de circularité, une cote d'ajustement serré, une surface de palier, une référence d'assemblage, une structure plate mince ou large, ou une surface d'accouplement fonctionnelle critique.
Si un calibrage est nécessaire, cela peut affecter la conception de l'outillage, le choix des références, la conception des montages, la planification des contrôles et le coût de production. Il ne doit pas être décidé seulement après l'échec des pièces d'essai.
Le calibrage est une méthode de correction contrôlée pour des caractéristiques sélectionnées, et non une méthode de sauvetage en cas de défaillance grave du frittage.
L'image clarifie les limites du calibrage. La correction locale peut être utile pour les zones d'ajustement serré, les trous, la planéité ou la circularité. Elle ne peut pas compenser les fissures internes, une porosité élevée, des propriétés de matériau incorrectes ou des erreurs majeures de compensation de retrait.
Considérations de conception pour un frittage MIM stable
Une épaisseur de paroi uniforme aide à réduire le retrait différentiel
Une épaisseur de paroi uniforme aide à réduire les variations de retrait et les risques de déformation. Les transitions brusques entre sections épaisses et minces peuvent créer une densification inégale, des contraintes locales et une instabilité dimensionnelle.
En pratique, l'épaisseur de paroi n'a pas besoin d'être parfaitement identique partout, mais les transitions doivent être progressives. Les masses épaisses attachées à des bras minces, les caractéristiques profondes borgnes ou les angles internes vifs doivent être examinés attentivement.
La planéité, la circularité et les caractéristiques longues et minces nécessitent une revue précoce
Certaines exigences de dessin semblent simples mais sont difficiles après frittage. Les exemples incluent la planéité sur des plaques minces, la circularité sur des bagues ou manchons, la rectitude sur des broches ou arbres longs, le parallélisme sur de petits supports, la position de trous près de parois minces et la largeur serrée sur des bras flexibles.
Les surfaces d'appui et les surfaces esthétiques ne doivent pas être en conflit
Une pièce doit reposer quelque part pendant le frittage. Si la meilleure surface de support est également une surface cosmétique visible, l'équipe d'ingénierie doit décider quelle exigence est la plus importante. C'est courant dans l'électronique grand public, les outils médicaux, les pièces d'horlogerie et les petits composants de précision.
Le plan de support de frittage doit être discuté lors de la liste de contrôle DFM MIM revue, et non après le début de la production.
Exemple : Comment le risque de frittage est évalué avant l'outillage
Cas pratique : Support en acier inoxydable mince avec exigence de planéité
| Situation du projet | Un client fournit un modèle 3D pour un petit support MIM en acier inoxydable. La pièce comporte deux bras fins, une large surface de contact plane et plusieurs petits trous. Le dessin inclut des exigences de planéité et de position des trous. |
|---|---|
| Problème observé | La pièce semble adaptée au MIM du point de vue de la forme et du coût, mais les bras fins et la face de contact large créent un risque de déformation lors du frittage. |
| Cause technique | Les deux bras fins peuvent s'affaisser pendant le frittage. La surface plane peut se déformer si elle n'est pas soutenue. Les petits trous peuvent légèrement se déplacer si le retrait local n'est pas uniforme. La surface de support préférée peut également entrer en conflit avec la surface esthétique. |
| Ajustement du procédé | La revue technique peut recommander des transitions de paroi plus lisses, une orientation de frittage définie, un support de setter approprié, la confirmation des surfaces fonctionnelles et esthétiques, et une décision sur le contrôle de la planéité par frittage, calibrage ou usinage. |
| Résultat / leçon apprise | L'objectif est de réduire les ajustements répétés après la réalisation du moule. Une bonne ingénierie MIM ne se demande pas seulement si la pièce peut être moulée. Elle se demande si la pièce peut être frittée, mesurée, assemblée et produite de manière cohérente. |
Vous craignez un retrait ou une déformation après frittage ?
Si votre pièce MIM présente des parois minces, de longues portées, une planéité serrée, de petits trous, des zones d'ajustement serré ou des exigences dimensionnelles strictes, le risque de frittage doit être examiné avant l'outillage. XTMIM peut évaluer votre dessin, le choix du matériau, la direction de support, le comportement de retrait attendu et les éventuels besoins de calibrage avant le développement du moule.
Envoyer le dessin pour une revue des risques de frittageComment XTMIM contrôle la qualité du frittage pour les pièces MIM sur mesure
Sélection du cycle de frittage en fonction du matériau
Différents matériaux nécessitent des conditions de frittage différentes. XTMIM examine le système de matériau, les propriétés attendues, la géométrie de la pièce et les exigences dimensionnelles avant de définir l'approche de frittage.
La fenêtre de procédé pour l'acier inoxydable n'est pas la même que pour l'acier faiblement allié, l'alliage de cuivre, l'alliage magnétique ou l'alliage cobalt-chrome. L'atmosphère du four, la température maximale, le temps de maintien, la stratégie de refroidissement et le traitement post-frittage doivent correspondre au matériau.
Atmosphère du four et contrôle du cycle thermique
La qualité du frittage dépend d'un contrôle stable du four. Les facteurs clés incluent la vitesse de chauffe, la température maximale, le temps de maintien, les conditions de refroidissement, le type d'atmosphère, la pureté du gaz, le mode de chargement du four et la traçabilité des lots.
Pour les pièces critiques, les enregistrements du four et les retours d'inspection doivent être utilisés ensemble. Une dérive dimensionnelle ne doit pas être traitée comme un problème aléatoire si elle présente un schéma de procédé répétable.
Examen du support et du montage de frittage
Pour les pièces minces, longues, plates ou asymétriques, XTMIM examine comment les pièces brunes doivent être chargées avant le frittage. La méthode de support peut affecter la planéité finale, la rectitude, les surfaces esthétiques et la cohérence des lots.
Retour d'inspection post-frittage
Après le frittage, l'inspection est utilisée pour confirmer si le procédé a produit le résultat attendu. Les contrôles typiques peuvent inclure l'inspection dimensionnelle, l'inspection visuelle, l'évaluation de la densité si nécessaire, les tests de dureté, l'examen de l'état de surface, la vérification du matériau si spécifiée, et les contrôles fonctionnels ou d'assemblage pour les pièces critiques.
Les données d'inspection doivent alimenter la compensation d'outillage, le support de frittage, la stratégie de calibrage et le contrôle de production futur. En savoir plus sur notre capacité de fabrication MIM et contrôle qualité MIM.
Un bon contrôle du frittage est un processus d'ingénierie en boucle fermée, pas un réglage unique du four.
Ce flux de contrôle montre ce que les équipes d'approvisionnement doivent attendre d'un fournisseur MIM compétent : revue du matériau avant l'outillage, planification du retrait et du support avant la production d'essai, et retour d'inspection après le frittage. Cette boucle aide à réduire la dérive dimensionnelle et les ajustements répétés du processus.
Frittage MIM vs Frittage en Métallurgie des Poudres Conventionnelle
Le frittage MIM et la métallurgie des poudres conventionnelle par pressage-frittage partagent le même principe de base : les particules de poudre métallique se lient et se densifient en dessous du point de fusion du métal. Cependant, le contexte de fabrication est différent.
Le MIM commence par une poudre métallique fine mélangée à un liant, moulée comme du plastique, déliantée, puis frittée. Il est couramment utilisé pour les petites pièces métalliques complexes et de haute densité. La MP conventionnelle commence généralement par une poudre pressable compactée dans une matrice, suivie d'un frittage. Elle est souvent utilisée pour des pièces de géométrie plus régulière, avec une rentabilité en grands volumes et des exigences de porosité contrôlée.
Pour les acheteurs, la différence pratique est la suivante : le MIM nécessite généralement une compensation de retrait et un support de géométrie plus minutieux car la pièce subit un retrait contrôlé important à partir d'une structure de feedstock injectée. Pour la sélection du procédé, voir MIM vs métallurgie des poudres.
Quand devez-vous discuter du risque de frittage avec un fournisseur MIM ?
Caractéristiques de la pièce nécessitant un examen précoce
Vous devez discuter du risque de frittage avant l'outillage si la pièce présente des parois minces, de longues sections non supportées, une planéité serrée, une rondeur serrée, de petits trous ou fentes, une grande variation d'épaisseur de paroi, une exigence de densité élevée, une exigence de résistance élevée, une exigence de surface esthétique, des caractéristiques d'ajustement par pression, un matériau magnétique ou sensible à la corrosion, une tolérance serrée après frittage, ou un risque d'outillage coûteux.
Un fournisseur doit être capable d'expliquer quels risques sont contrôlés par la conception, lesquels par la compensation d'outillage, lesquels par le contrôle du four, et lesquels peuvent nécessiter un calibrage ou un usinage secondaire.
Que envoyer pour une étude de faisabilité de frittage
- Plan 2D
- Fichier CAO 3D
- Exigence de matériau
- Volume annuel
- Dimensions critiques
- Exigences de tolérance
- Exigence de finition de surface
- Exigence de traitement thermique
- Surfaces fonctionnelles et surfaces esthétiques
- Exigences d'assemblage
- Photos d'échantillons existants si disponibles
Plus ces détails sont examinés tôt, plus il est facile d'éviter les modifications d'outillage, les retards d'essais et les problèmes de qualité de lot.
Normes et références techniques
Cette page utilise des références industrielles comme base pour la spécification des matériaux, la compréhension des procédés et l'examen technique. Ces références sont utiles pour la discussion, mais elles ne remplacent pas la revue DFM spécifique au projet, la compensation d'outillage, la validation du frittage et la planification des inspections.
- Norme MPIF 35-MIM est couramment utilisée comme référence pour les spécifications des matériaux moulés par injection de métal, les notes explicatives et les définitions.
- Présentation du processus MIM de MIMA fournit un contexte industriel sur les étapes du processus MIM, le retrait de frittage, la densification et le comportement typique du processus.
- Aperçu du moulage par injection de métal selon l'EPMA est utile pour comprendre le MIM dans le cadre plus large de la famille des procédés de métallurgie des poudres.
La tolérance finale, la densité, la dureté, la résistance, la résistance à la corrosion, le comportement magnétique et les exigences d'aspect doivent être confirmés par le dessin, la nuance de matériau, le volume de production prévu, le plan d'inspection et la validation réelle du processus.
FAQ sur le frittage MIM
Qu'est-ce que le frittage dans le moulage par injection de métal ?
Le frittage est l'étape à haute température après le déliantage, où la pièce brune se densifie, se rétracte et devient un composant métallique final. Au cours de cette étape, les particules de poudre métallique se lient entre elles, les pores se réduisent et la pièce atteint ses dimensions finales et ses propriétés mécaniques.
Quel est le retrait des pièces MIM pendant le frittage ?
De nombreuses pièces MIM subissent un retrait significatif pendant le frittage, souvent de l'ordre d'environ 15 % à 22 % linéairement, selon le matériau, le volume de liant, le taux de charge en poudre, le système de feedstock, la géométrie de la pièce et les conditions de frittage. Le retrait exact doit être confirmé par les données du matériau, la compensation d'outillage et la validation spécifique au projet.
Pourquoi les pièces MIM se déforment-elles pendant le frittage ?
Les pièces MIM peuvent se déformer en raison d'une épaisseur de paroi inégale, d'un mauvais support, de longues portées non soutenues, de variations de densité à vert, d'un déliantage incomplet, d'un chargement incorrect du four ou d'un cycle de frittage inadapté. Le risque de distorsion doit être examiné avant l'outillage, en particulier pour les pièces minces, plates, longues ou asymétriques.
Quelle atmosphère est utilisée pour le frittage MIM ?
Le frittage MIM peut utiliser le vide, l'argon, l'hydrogène, des mélanges azote-hydrogène, l'ammoniac dissocié ou d'autres atmosphères contrôlées selon le matériau et les propriétés requises. Les aciers inoxydables, les aciers faiblement alliés, les alliages de cuivre, les alliages magnétiques et les alliages cobalt-chrome peuvent nécessiter différentes stratégies d'atmosphère.
Les pièces MIM peuvent-elles être calibrées après frittage ?
Oui. Certaines pièces MIM peuvent être calibrées ou dimensionnées après frittage pour améliorer certaines dimensions, la planéité, la circularité ou la cohérence d'assemblage. Cependant, le calibrage a une plage de correction limitée et ne peut pas corriger les déformations sévères, les fissures internes, la porosité élevée ou une faible densité de frittage.
Les pièces MIM peuvent-elles respecter des tolérances serrées après frittage ?
Oui, de nombreuses pièces MIM peuvent respecter des tolérances serrées, mais la capacité de tolérance dépend de la géométrie de la pièce, du matériau, de la cohérence du retrait, de la compensation de l'outillage, de la méthode de support et de la nécessité d'opérations secondaires telles que le calibrage ou l'usinage. La capacité de tolérance finale doit être confirmée par une revue DFM spécifique au projet.
Quand faut-il examiner le risque de frittage dans un projet MIM ?
Le risque de frittage doit être examiné avant l'outillage, en particulier pour les pièces avec des parois minces, de longues sections, une planéité serrée, une circularité serrée, de petits trous, des caractéristiques d'ajustement par pression, des exigences de haute densité ou des surfaces esthétiques. Un examen précoce permet de réduire les modifications d'outillage et l'instabilité de production.
Quand dois-je envoyer un dessin pour une revue du processus MIM ?
Vous devez envoyer un dessin avant l'outillage si la pièce présente des tolérances serrées, des parois minces, des caractéristiques longues non supportées, des exigences de planéité ou de circularité, de petits trous, des zones d'ajustement serré ou des exigences de performance du matériau. Un examen précoce permet au fournisseur d'évaluer la compensation du retrait, le support de frittage, les besoins de calibrage et la stratégie d'inspection avant que le coût et le délai ne soient fixés.
Quelles informations doivent être fournies avant de demander un devis MIM ?
Un devis utile doit inclure un dessin 2D, un fichier CAO 3D, l'exigence de matériau, le volume annuel, les dimensions critiques, les exigences de tolérance, l'état de surface, l'exigence de traitement thermique, la fonction d'assemblage et les surfaces esthétiques éventuelles. Ces informations aident le fournisseur à évaluer le risque du procédé au lieu de deviser uniquement en fonction du poids ou de la taille de la pièce.
Besoin d'une revue du procédé MIM avant l'outillage ?
Partagez votre dessin 2D, votre modèle 3D, l'exigence de matériau, les exigences de tolérance et le volume annuel. Notre équipe d'ingénierie peut évaluer si la pièce est adaptée au MIM et identifier les risques potentiels de retrait de frittage, de déformation, de densité, de calibrage et d'opérations secondaires avant le début de la production.
Demander une revue d'ingénierie
