MIM 정밀 힌지 부품은 완전한 힌지 어셈블리가 아닌, 컴팩트한 힌지 메커니즘 내부에 사용되는 작고 복잡한 금속 부품입니다. 금속 사출 성형(MIM)은 힌지 부품이 컴팩트한 형상, 여러 개의 구멍 또는 슬롯, 곡면 기능 표면, 통합된 위치 결정 기능 또는 CNC 가공, 스탬핑, 단순 선삭 가공을 비효율적으로 만드는 반복 생산 요구 사항을 가질 때 가장 유용합니다.
일반적인 후보로는 힌지 캠, 링크 암, 소형 캐리어, 잠금 요소, 스톱 블록, 복잡한 힌지 플레이트 및 비원형 형상을 가진 특정 짧은 샤프트 관련 부품이 포함됩니다. 엔지니어링 결정은 제품이 “MIM 힌지를 사용하는지” 여부가 아니라, 개별 힌지 부품 중 어떤 것이 미세 금속 분말 피드스톡, 사출 성형, 탈지, 소결 수축 제어 및 금형 보상을 정당화하는지에 달려 있습니다.
중요한 구멍, 마찰 표면, 외관 영역, 토크 관련 접촉 영역 또는 엄격한 조립 정렬이 필요한 힌지 부품의 경우, 금형 제작 전에 MIM 적합성, 재료 선택, 공차 전략, 게이트 위치, 후처리 작업 요구 사항 및 소결 변형 위험을 검토하십시오.
MIM 정밀 힌지 부품 쇼케이스
이러한 힌지 관련 금속 부품은 전자 및 휴대용 장치 어셈블리에서 금속 사출 성형(MIM) 부품 평가 시 일반적으로 고려되는 컴팩트한 형상, 작은 조립 기능, 보이는 표면 및 기능적 세부 사항을 보여줍니다.
그룹화된 정밀 힌지 부품
그룹화된 힌지 부품은 적합성, DFM, 재료, 검사 및 RFQ 요구 사항을 평가하기 전에 반복 가능한 형상, 작은 조립 기능 및 외관에 민감한 표면을 더 쉽게 비교할 수 있도록 합니다.

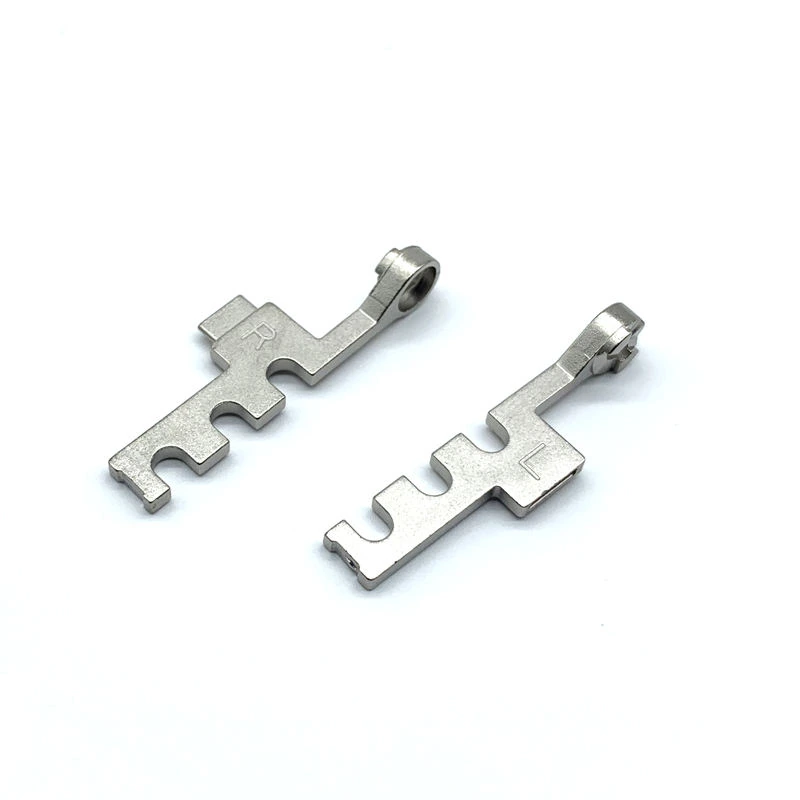

스마트폰 디스플레이 힌지 부품
컴팩트 디스플레이 힌지 형상은 마운팅 기능, 보이는 표면 및 조립 적합 인터페이스를 결합하며, 이는 초기 DFM 검토가 필요할 수 있습니다.

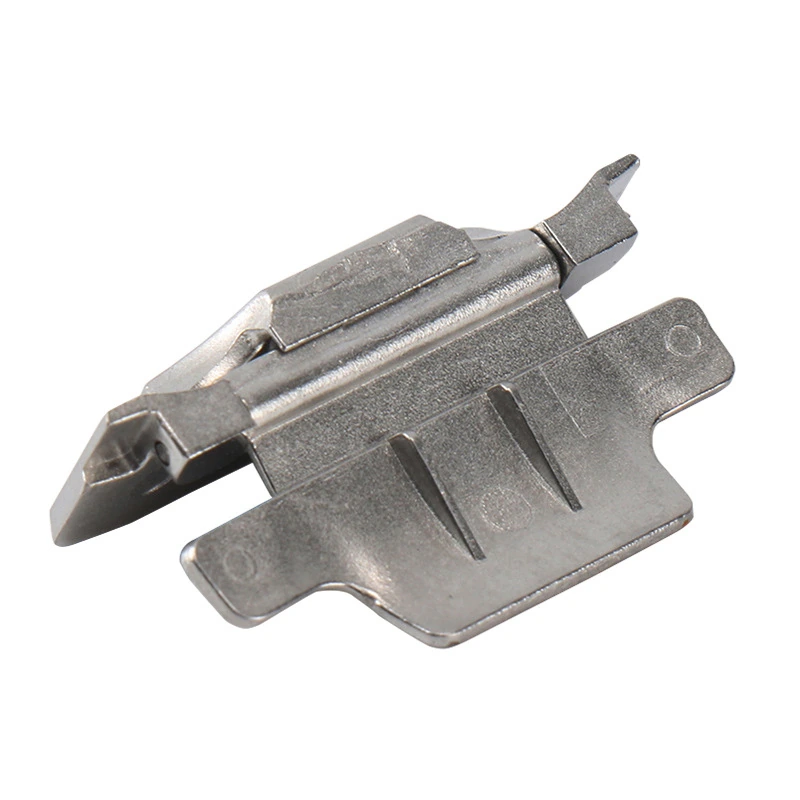

블루투스 이어폰 케이스 힌지
쌍으로 된 컴팩트 인클로저-힌지 부품은 좌우 형상, 작은 구멍 위치 및 조립 정렬에 더 중점을 둡니다.

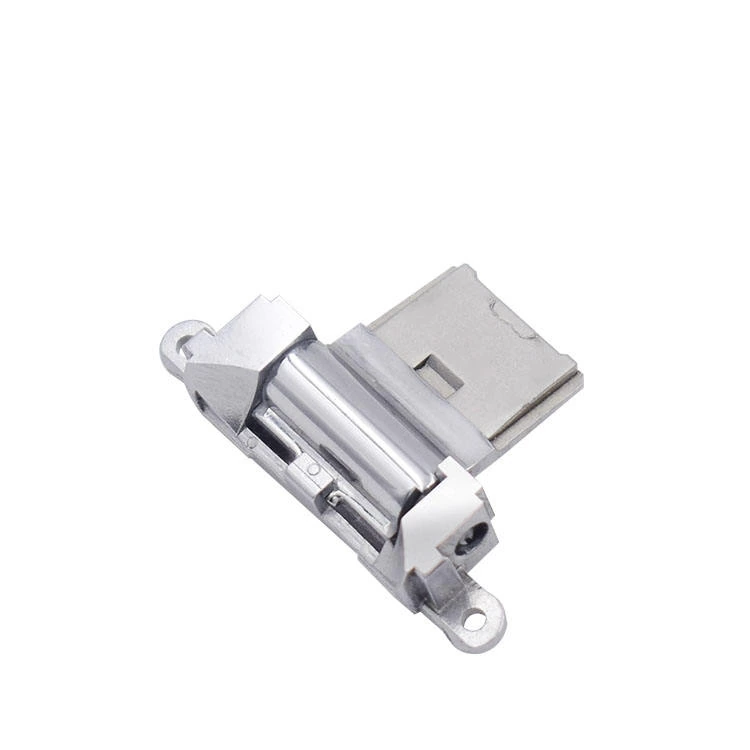

헤드폰 힌지 부품
컴팩트 휴대용 장치 힌지 형상은 종종 피벗 기능, 표면 상태 및 조립 적합성에 대한 조기 검토가 필요합니다.

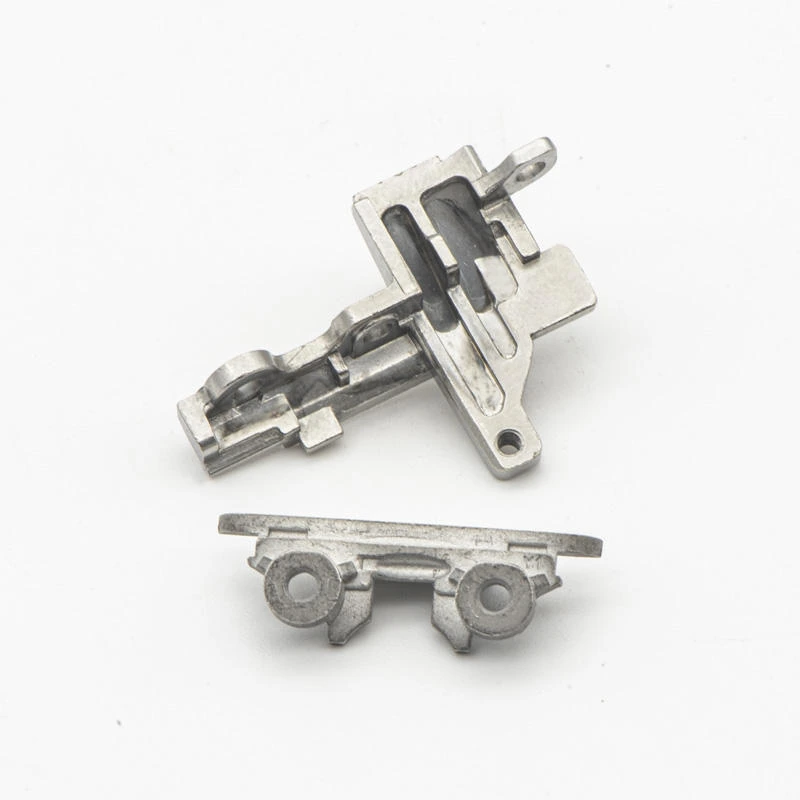

이어폰 박스 힌지 상세 부품
로컬 구멍, 컴팩트 형상 및 작은 조립 기능은 성형, 소결 및 최종 적합에 가장 큰 영향을 미칠 수 있는 영역을 보여줍니다.
정밀 힌지 부품의 MIM 관련 기능
이 예시들은 소형 형상, 작은 구멍, 곡면 또는 보이는 표면, 조립 지향적 특징을 보여주며, 이는 MIM 제조성 검토를 정당화할 수 있습니다.
MIM 힌지 부품 평가 범위
MIM 평가는 완전한 힌지 어셈블리, 수리용 힌지, 표준 하드웨어 힌지 또는 완성된 힌지 모듈이 아닌 개별 정밀 힌지 부품에 적용됩니다.
금형 제작 전 다음 검토 단계
부품군 확인 후, 엔지니어는 MIM 적합성, 게이트 위치, 벽 두께, 중요 구멍, 재료 선택, 표면 요구 사항, 검사 기준점 및 RFQ 입력을 검토해야 합니다.
MIM 정밀 힌지 부품 적합성 매트릭스
첫 번째 결정은 부품 형상이 실제로 MIM의 이점을 얻을 수 있는지 여부입니다. 힌지 부품이 단순히 작거나 정밀하다고 해서 MIM 후보가 되는 것은 아닙니다. MIM은 복잡성, 재료 성능, 생산량 및 기능 통합이 금형, 수축 보정, 탈지 및 소결 개발, 검사 계획을 정당화할 때 가치가 있습니다.
| 힌지 부품 유형 | MIM 적합성 | MIM이 적합한 이유 | 주요 검토 포인트 |
|---|---|---|---|
| 힌지 캠 / 토크 캠 | 높음 | 컴팩트한 곡선 프로파일, 국부 접촉면, 반복 가능한 형상 | 마모면, 게이트 위치, 소결 수축 |
| 링크 암 / 회전 암 | 중간~높음 | 구멍과 컴팩트한 형상을 가진 소형 하중 지지 형상 | 평탄도, 구멍 변형, 소결 지지 |
| 구멍, 슬롯 또는 보스가 있는 힌지 플레이트 | 중간~높음 | 통합 구멍, 슬롯, 보스 및 위치 결정 기능 | 플레이트 변형, 홀 공차, 데이텀 전략 |
| 초소형 힌지 캐리어 | 높음 | 여러 조립 기능이 하나의 컴팩트 부품에 통합됨 | 벽 두께, 금형 이형 방향, 기능면 |
| 잠금/위치 결정 요소 | 높음 | 소형, 복잡, 반복 가능한 맞물림 기능 | 접촉면 강도, 모서리 상태, 버 제어 |
| 짧고 기능이 풍부한 핀/샤프트 관련 부품 | 조건부 | 평면, 홈, 숄더 또는 비원형 형상이 있을 때만 유용 | 비용이나 설계상의 이유 없이 단순 선삭 핀을 대체하지 마십시오 |
| 단순 평판 | 낮음 | 일반적으로 스탬핑이나 가공에 더 적합 | 비용 경계 및 생산 경로 확인 |
| 긴 직선 샤프트 또는 핀 | 낮음 | 일반적으로 선삭, 냉간 성형 또는 연삭에 더 적합 | 직진도, 진원도, 비용 및 공정 적합성 |
MIM 정밀 힌지 부품이란?
MIM 정밀 힌지 부품은 소형 힌지 메커니즘 내부의 금속 부품으로, 소형 크기, 복잡한 형상, 기계적 강도, 치수 반복성 및 신뢰할 수 있는 조립 적합성이 요구됩니다. 폴더블 기기, 노트북, 웨어러블 기기, 무선 이어폰 케이스, 휴대용 전자기기, 소형 카메라 메커니즘, 로봇 관절, 소형 산업 기기 및 기타 소형 회전 조립체에 사용될 수 있습니다.
이는 완전한 힌지 모듈과 동일하지 않습니다. 실제로 힌지 어셈블리는 MIM 부품과 스탬핑 부품, 가공 핀, 선삭 샤프트, 나사, 스프링, 와셔, 다이캐스트 부품, 플라스틱 부품 또는 기타 정밀 부품을 결합할 수 있습니다. MIM은 부품별로 평가해야 합니다. 동일한 힌지의 다른 구성 요소가 다른 제조 경로에 속할 수 있기 때문입니다.
설계 검토 관점에서 MIM 힌지 부품은 일반적으로 다음과 같은 특성 중 하나 이상을 가집니다: 복잡한 3차원 형상, 작은 구멍 또는 슬롯, 컴팩트한 하중 지지 구조, 곡면 캠 또는 접촉면, 통합된 위치 결정 기능, 또는 토크, 마모, 회전 또는 조립 정렬에 영향을 미치는 표면.
전체 메커니즘을 “MIM 힌지”라고 부르는 것은 흔한 실수입니다. RFQ 및 DFM 검토를 위해 더 유용한 질문은 어떤 부품을 성형하고, 어떤 부품을 가공하며, 어떤 부품을 스탬핑 또는 선반 가공으로 유지할 것인가입니다.
정밀 힌지 부품에 MIM이 적합한 경우는?
MIM은 힌지 부품이 소형이고 형상이 복잡하며 설계 검증 후 중대량 생산으로 전환될 것으로 예상될 때 고려해야 합니다. 단순하거나 소량 생산, 또는 대형 부품의 경우 기존의 가공, 스탬핑, 다이캐스팅, 선삭이 더 경제적일 수 있으므로 MIM의 매력이 떨어집니다.
소형 복합 형상
MIM은 모든 표면을 개별 가공하지 않고도 콤팩트한 프로파일, 곡면, 구멍, 보스, 리브 및 통합 피처를 형성할 수 있습니다.
안정적인 생산 설계
MIM은 힌지 형상이 검증되고 프로젝트가 반복 생산 단계로 진행된 후에 더 실용적입니다.
기능 통합
가장 적합한 후보는 가공 단계를 줄이고, 조립 부품을 줄이며, 콤팩트한 메커니즘에서 반복 가능한 형상을 개선하는 부품입니다.
금형 제작 전에 핵심 질문은 복잡성이 실제 제조 가치가 있는지 여부입니다. 유용한 복잡성은 CNC 작업을 줄이고, 여러 기능을 하나의 성형 부품으로 통합하며, 배치 간 반복성을 개선하거나, 스탬핑이나 선삭이 어려운 콤팩트한 형상을 가능하게 할 수 있습니다. 비용이나 조립 부담을 줄이지 않으면서 금형 슬라이드, 타이트한 피처, 또는 외관 리스크만 추가하는 복잡성은 MIM을 정당화하지 못할 수 있습니다.
힌지 부품에 MIM이 최선의 선택이 아닌 경우
MIM은 CNC 가공, 스탬핑, 다이캐스팅 또는 선삭을 대체하는 보편적인 공정이 아닙니다. 신뢰할 수 있는 MIM 검토는 MIM 공정에서 제외되어야 할 부품도 식별해야 합니다.
- 스탬핑으로 더 나은 비용 효율성을 얻을 수 있는 크고 단순한 힌지 플레이트.
- 직진도 제어가 더 우수한 선삭, 냉간 성형 또는 연삭으로 가공할 수 있는 긴 직선 핀 또는 샤프트.
- 통합 형상이나 기능적 표면 이점이 없는 단순한 평평한 브래킷.
- 설계 변경 시 CNC 가공이 더 빠르고 유연한 저용량 프로토타입.
- 표면 외관, 변형 및 마감 리스크가 의사 결정을 좌우할 수 있는 대형 미용 힌지 커버.
- 가구, 문 또는 단순한 기계 인클로저에 사용되는 일반 하드웨어 힌지.
- 형상, 데이텀 체계 및 중요 표면이 확정되기 전에 설계 변경이 빈번한 부품.
이 경계가 중요한 이유는 MIM에는 금형 투자, 수축 보상, 탈지 및 소결 제어, 치수 검증이 필요하기 때문입니다. 부품이 단순한 경우 추가 공정 경로는 기능 향상 없이 비용만 증가시킬 수 있습니다.
정밀 힌지 메커니즘에 사용되는 일반적인 MIM 부품
최종 성형 가능 여부는 도면 형상, 재료, 중요 치수, 외관 요구사항, 생산 수량 및 조립 기능에 따라 결정됩니다. 부품명만으로는 신뢰할 수 있는 MIM 판단이 불가능합니다.
힌지 캠 / 토크 캠
힌지 캠 및 토크 관련 캠 부품은 컴팩트한 곡선 프로파일, 위치 결정 기능, 국부 접촉 영역 및 반복 생산 요건을 포함할 때 MIM 적용에 적합합니다. 주요 검토 사항은 캠 표면 정의, 마모 영역, 게이트 자국 위치, 소결 변형 위험, 표면 조도 및 기능 프로파일을 위한 소결 후 사이징 또는 가공 필요 여부입니다.
링크 암 / 회전 암
소형 링크 암은 컴팩트한 하중 지지 형상, 다중 홀, 보스, 리브 또는 비평면 형상을 포함할 때 적합할 수 있습니다. 길고 가는 암은 얇은 부분이 그린 파트 핸들링, 탈지 지지, 소결 변형 및 홀 정렬 어긋남에 민감할 수 있으므로 주의 깊은 검토가 필요합니다.
홀과 슬롯이 있는 힌지 플레이트
단순한 평판 플레이트는 일반적으로 MIM 적용에 적합하지 않습니다. 힌지 플레이트는 홀, 슬롯, 보스, 국부 두께 변화, 성형된 위치 결정 기능 또는 다중 평면 형상을 포함할 때 더 적합해집니다. 엔지니어링 검토는 평탄도, 홀 위치, 벽 두께 균형 및 데이텀 선정에 중점을 두어야 합니다.
초소형 힌지 캐리어
초소형 캐리어는 벽, 리브, 포켓, 홀, 보스 및 위치 결정 기능을 하나의 컴팩트한 부품으로 결합할 때 MIM 적용에 매우 적합합니다. DFM 검토는 최소 벽 두께, 금형 이형 방향, 피드스톡 유동 경로, 탈지 지지, 소결 지지 및 검사 접근성을 다루어야 합니다.
잠금 / 위치 결정 요소
잠금 블록, 디텐트 부품, 포지셔닝 요소는 종종 힌지의 느낌, 위치 또는 기계적 안정성에 영향을 미칩니다. 접촉면 상태, 모서리 품질, 국부 강도 및 재료 선택은 금형 제작 전에 검토되어야 합니다. 잘못된 표면의 작은 버, 플래시 또는 게이트 마크는 움직임이나 조립 느낌에 영향을 줄 수 있습니다.
짧고 기능이 풍부한 핀/샤프트 관련 부품
짧은 힌지 핀은 평면, 홈, 숄더, 잠금 기능 또는 비원형 형상을 포함하는 경우에만 MIM으로 검토될 수 있습니다. 단순한 긴 원통형 핀은 일반적으로 선삭, 냉간 성형 또는 연삭에 더 적합합니다. 샤프트 관련 심층 지침은 다음을 참조하십시오. MIM 샤프트 및 핀.
MIM 정밀 힌지 부품이 사용되는 곳
MIM 정밀 힌지 부품은 힌지가 기계적 움직임, 강도, 공간 효율성 및 반복적인 조립을 결합해야 하는 컴팩트 제품에서 가장 관련성이 높습니다. 기기 적용 사례는 MIM 힌지 부품이 일반적으로 사용되는 곳을 보여주지만, 전체 힌지 어셈블리는 MIM, 가공, 스탬핑, 선반 가공, 스프링, 패스너 및 기타 공정을 결합할 수 있으므로 제조 적합성은 여전히 개별 부품 수준에서 평가해야 합니다.
폴더블 폰 힌지 부품
폴더블폰 힌지는 작은 형상, 곡면, 하중 지지 영역 및 정렬 요구사항을 갖춘 컴팩트 기계 부품을 포함할 수 있습니다. MIM은 특정 캠, 캐리어, 링크 요소, 위치 결정 부품 또는 소형 구조 부품에 고려될 수 있습니다.
노트북 힌지 부품
노트북 힌지 메커니즘에는 강도, 컴팩트한 형상 또는 안정적인 조립 적합성이 요구되는 소형 금속 부품이 사용될 수 있습니다. 부품에 복잡한 형상, 다중 기능 통합 또는 높은 생산량 일관성 요구 사항이 포함될 경우 MIM이 더욱 관련성이 높아집니다. 이 지침은 완성된 노트북의 교체 또는 수리용 힌지가 아닌 맞춤 제작된 정밀 힌지 부품에 적용됩니다.
웨어러블 기기 힌지 부품
웨어러블 기기는 소형 힌지 또는 회전 부품을 사용할 수 있으며, 이때 소형 크기, 내식성, 표면 상태 및 사용자 편의성이 중요합니다. 관련 콘텐츠: MIM 웨어러블 기기 부품.
이어버드 및 충전 케이스 힌지 부품
이어버드, 충전 케이스 또는 소형 소비자 가전의 소형 힌지는 미니어처 브래킷, 스톱, 잠금 장치 또는 회전 요소를 포함할 수 있습니다. MIM은 형상, 강도 및 생산량이 공정을 정당화할 때 평가될 수 있지만, 많은 단순 부품은 여전히 스탬핑이나 가공에 더 적합할 수 있습니다.
힌지 부품을 위한 MIM vs CNC, 스탬핑, 다이캐스팅 및 선삭
최적의 공정은 부품 형상, 생산량, 공차 요구 사항, 표면 요구 사항 및 설계 안정성에 따라 달라집니다. 실질적인 검토는 일반적인 공정 선호도가 아닌 힌지 도면에서 시작해야 합니다.
| 공정 | 힌지 부품에 가장 적합 | 부적합 |
|---|---|---|
| MIM | 통합 기능, 안정적인 형상 및 높은 생산량을 갖춘 소형 복잡 금속 부품 | 대형 단순 부품, 불안정한 설계, 저생산량 단순 부품 |
| CNC 가공 | 프로토타입, 소량 부품, 정밀한 국부 형상, 빈번한 설계 변경 | 고부피 복잡 소형 부품, 다수의 가공 형상 |
| 스탬핑 | 평판, 박판 부품, 단순 브래킷, 고부피 판금 부품 | 복잡한 3D 형상, 두껍고 콤팩트한 부품, 곡면 기능 표면 |
| 다이캐스팅 | 대형 구조 부품, 하우징, 일부 콤팩트 금속 형상 | 초소형 고강도 정밀 형상 또는 얇은 세부 구성 요소 |
| 선삭 / 냉간 성형 | 핀, 샤프트, 부싱, 단순 원형 부품 | 비원형 복잡 형상, 통합 다중 표면 형상 |
부품 형상, 소결 수축, 벽 두께 및 공차 전략에 대해서는 MIM DFM. 힌지 부품에 컴팩트한 기어 섹터 또는 동기화 기능이 포함된 경우, " MIM 마이크로 기어.
MIM 정밀 힌지 부품의 DFM 위험 요소
MIM 힌지 부품은 사출 성형, 그린 파트 핸들링, 탈지, 소결 수축 및 최종 조립 적합성에 영향을 미칠 수 있는 작은 형상 변경이 있으므로 금형 제작 전에 검토해야 합니다. 실제 문제는 부품을 성형할 수 있는지 여부뿐만 아니라 기능 표면이 수축 및 후가공 후에도 안정적으로 유지되는지 여부입니다.
| DFM 위험 | 힌지 부품에 중요한 이유 | 금형 제작 전 검토 |
|---|---|---|
| 접촉면 또는 미관면의 게이트 자국 | 회전, 마모, 외관 또는 조립에 영향을 줄 수 있음 | 게이트 없는 면을 조기에 정의하십시오 |
| 얇은 암이나 플레이트의 소결 변형 | 평탄도, 홀 위치 및 조립 정렬에 영향을 줄 수 있음 | 벽면 전이, 지지 전략 및 기준점 계획 검토 |
| 홀 변형 | 피벗 맞춤, 핀 맞춤, 나사 조립 또는 회전 간극에 영향을 줄 수 있음 | 홀 크기, 위치, 공차 및 후가공 요구사항 확인 |
| 접촉면 마모 | 토크, 움직임 감도 또는 서비스 수명에 영향을 줄 수 있음 | 재료, 열처리, 표면처리 및 표면 상태 검토 |
| 중요 표면 모호성 | 공급업체와 고객이 서로 다른 표면을 최적화할 수 있음 | 기능면, 외관면, 조립면 및 비중요 표면을 명확히 표시 |
대표 엔지니어링 시나리오: 접촉 표면의 게이트 잔류물
컴팩트한 MIM 힌지 캠은 치수 요구 사항을 충족했지만, 조립된 장치에서 일관되지 않은 회전 느낌이 나타났습니다. 이 문제는 기능성 캠 접촉 표면에 위치한 작은 게이트 잔류물 때문인 것으로 밝혀졌습니다. 도면은 부품 형상을 제어했지만, 해당 접촉 영역을 게이트 없음 또는 분할선 없음 표면으로 식별하지는 않았습니다.
수정 조치는 게이트를 접촉 표면에서 멀리 이동시키고, 중요한 기능 영역을 명확하게 식별하며, 캠 프로파일에 게이트 잔류물 검사를 포함하는 것이었습니다.
툴링 전에 기능성, 외관, 조립성, 비중요 표면을 구분하여 DFM을 수행해야 유사한 힌지 부품의 제조성을 확보할 수 있습니다. 게이트 위치, 분할선 위치, 표면 마감 요구 사항은 각 표면의 실제 기능과 비교하여 검토할 수 있습니다.
MIM 힌지 부품의 재료 및 표면 검토
MIM 힌지 부품의 재료 선택은 하중, 접촉 거동, 부식 환경, 표면 외관, 마감 요구 사항 및 열처리 호환성을 기반으로 해야 합니다. 힌지 부품은 반복적인 접촉, 회전, 마찰, 취급 및 땀이나 습기 노출을 경험할 수 있으므로 재료 및 표면 처리는 실제 사용 조건과 일치해야 합니다.
| 일반적인 힌지 형상 | 요구 사항 | 검토 방향 | 중요성 |
|---|---|---|---|
| 하중 지지 링크 암 또는 캐리어 | 강도 및 하중 저항 | 스테인리스강, 석출경화형 스테인리스강 또는 저합금강 검토 | 변형과 조립 적합성을 제어하면서 컴팩트한 하중 지지 구조를 지원 |
| 웨어러블 또는 휴대용 힌지 부품 | 내식성 | 스테인리스강 또는 표면 보호 검토 | 땀 노출, 습기, 반복적인 취급 및 가시적인 장치 인터페이스에 중요 |
| 캠, 스톱 블록 또는 위치 결정 요소 | 마모/접촉 성능 | 재료 경도, 열처리, 마감 또는 코팅 검토 | 반복 접촉, 힌지 감, 토크 일관성 및 국부 표면 손상 위험에 중요 |
| 가시적인 힌지 플레이트 또는 노출 부품 | 외관면 | 폴리싱, 블라스팅, 도금, 코팅 또는 제어된 가시 표면 검토 | 게이트 자국, 파팅 라인, 폴리싱 방향 또는 코팅 결함이 조립 후 가시적일 수 있는 경우 중요 |
더 넓은 재료 선택 범위를 보려면 MIM 재료. 성능별 요구사항은 다음을 참조하십시오 내마모성 MIM 부품 및 내식성 MIM 부품.
정밀 힌지 부품 검사 포인트
검사 계획은 부품이 힌지 메커니즘에서 어떻게 기능하는지를 반영해야 합니다. 완전한 검사 계획은 단순히 모든 치수를 측정하는 것만이 아닙니다. 중요 치수, 조립 치수, 접촉면, 외관면, 공정 민감 형상을 구분해야 합니다.
금형 제작 전에 고객과 공급업체는 모든 치수를 동일하게 중요하게 취급하지 않고 CTQ 특성을 정의해야 합니다. 힌지 부품의 경우 일반적인 CTQ 항목에는 피벗 홀 위치, 기준면, 접촉면, 토크 관련 캠 프로파일, 가시적 외관 영역, 소결 후 2차 가공이나 후처리가 필요한 표면이 포함됩니다.
| 검사 포인트 | CTQ 수준 | 중요성 |
|---|---|---|
| 중요 구멍 직경 및 위치 | 높음 | 핀 맞춤, 회전, 조립 간극 및 정렬에 영향 |
| 평탄도 | 중간~높음 | 결합, 간극 제어 및 원활한 움직임에 영향 |
| 접촉면 상태 | 높음 | 내마모성, 토크 감도 및 반복성에 영향을 미침 |
| 게이트 자국 및 파팅 라인 | 중간~높음 | 미관 영역, 마찰 표면 또는 조립면에 영향을 줄 수 있음 |
| 버(Burr) / 플래시(Flash) / 모서리 상태 | 중간 | 조립, 촉감 또는 움직임에 간섭을 줄 수 있음 |
| 치수 일관성 | 높음 | 배치 조립 및 생산 안정성에 영향을 미침 |
대표 엔지니어링 시나리오: 소결 후 구멍 정렬 편차
컴팩트한 힌지 링크는 지정된 구멍 직경을 만족했지만, 조립 정렬이 소결 후 달라졌습니다. 문제는 구멍 크기 자체가 아니었습니다. 피벗 구멍 주변의 불균일한 벽 두께와 얇은 암은 해당 특징을 소결 왜곡 및 지지 조건에 더 민감하게 만들었습니다.
도면은 구멍 직경을 제어했지만, 조립 시 사용되는 기능적 데이텀, 부품 평탄도 또는 주변 부품과의 관계를 명확하게 정의하지 않았습니다.
수정 사항은 기능적 데이텀 구조를 정의하고, 필요한 경우 구멍 위치 및 평탄도 제어를 추가하며, 소결 지지 및 검사 방법을 함께 검토하는 것이었습니다. 유사한 힌지 부품의 경우, DFM은 각 치수를 독립적으로 취급하는 대신, 구멍 위치, 데이텀 관계, 벽 균형, 소결 지지 및 최종 조립 조건을 하나의 시스템으로 평가해야 합니다.
MIM 정밀 힌지 부품용 RFQ 체크리스트
MIM 힌지 부품에 대한 유용한 RFQ는 제조성, 금형, 재료, 공차, 표면 및 생산 검토에 충분한 정보를 제공해야 합니다. 부품에 숨겨진 조립, 토크, 마모 또는 동작 요구 사항이 있는 경우 도면만으로는 충분하지 않을 수 있습니다.
| RFQ 입력 | 필요한 이유 |
|---|---|
| 2D 도면 | 치수, 공차, 표면 지시, 데이텀 및 중요 형상을 정의합니다. |
| 3D CAD 파일 | 형상, 금형 방향, 벽 두께 변화, 소결 수축 위험 및 성형성을 검토하는 데 도움이 됩니다. |
| 재료 요구사항 | 강도, 내식성, 내마모성, 열처리 또는 자기 특성 검토를 지원합니다. |
| 공차 노트 | 소결 상태 공차로 충분한지 또는 후가공이 필요한지 평가하는 데 도움이 됩니다. |
| 표면 마감 요구사항 | 외관, 마찰, 코팅 또는 조립 표면을 정의합니다. |
| 조립 위치 | 기능면, 가시면, 접촉 관련면 또는 비중요면을 나타냅니다. |
| 연간 물량 | MIM 금형 경제성이 합리적인지 판단하는 데 도움이 됩니다. |
| 하중 / 토크 / 사이클 요구 사항 | 재료, 접촉면, 마모 및 기능적 위험 평가에 도움 |
MIM 검토를 위한 맞춤형 힌지 부품 준비 방법
맞춤형 힌지 프로젝트의 경우, 실제 MIM 후보 부품을 식별하고, 기능 및 외관 표면을 표시하며, 주변 부품 중 어떤 부품을 가공, 스탬핑, 선반 가공 또는 다른 공정으로 생산할지 확인하는 것부터 시작하십시오.
MIM 후보 부품 식별
힌지 어셈블리 전체에서 MIM 후보 부품을 분리합니다. 해당 부품이 캠, 캐리어, 링크 암, 잠금 요소, 스톱 블록, 브래킷, 플레이트 또는 기능이 풍부한 짧은 샤프트 관련 부품인지 식별합니다.
기능 및 외관 표면 표시
접촉면, 보이는 영역, 조립 기준점, 구멍, 슬롯, 토크 관련 표면, 게이트 자국, 분할선, 버 또는 연마 방향이 기능이나 외관에 영향을 줄 수 있는 모든 표면을 명확하게 표시합니다.
공정 경계 확인
모든 힌지 관련 부품을 MIM으로 강요하지 마십시오. 단순한 평판, 긴 직선 핀, 초기 저용량 프로토타입 부품은 스탬핑, 선반 가공, 머시닝 또는 기타 제조 경로에 더 적합할 수 있습니다.
MIM 검토를 위한 힌지 부품 도면 제출
부품이 소형, 복잡, 금속이며 CNC 가공, 스탬핑, 다이캐스팅 또는 선삭으로 효율적으로 생산하기 어려운 경우 XTMIM에 문의하십시오. 2D 도면, 3D CAD 파일, 재료 요구사항, 공차 명세, 표면 마감 요구사항, 예상 연간 생산량, 조립 위치, 그리고 하중, 토크, 마모 또는 사이클 요구사항을 제공해 주십시오.
XTMIM의 엔지니어링 검토는 금형 제작, 트라이얼 생산 또는 양산 계획 전에 MIM 적합성, 금형 방향, 게이트 위치, 탈지 및 소결 위험, 재료 선택, 표면 요구사항, 후가공 필요성 및 검사 전략을 평가하는 데 도움을 줄 수 있습니다.
MIM 정밀 힌지 부품에 대한 FAQ
MIM으로 완전한 힌지 어셈블리를 제조합니까?
일반적으로 아닙니다. MIM은 힌지 어셈블리 내에서 캠, 캐리어, 링크 암, 잠금 요소, 스톱 블록 또는 복잡한 브래킷과 같은 선별된 소형 금속 부품에 더 일반적으로 사용됩니다. 완전한 힌지 모듈에는 스탬핑 부품, 가공된 핀, 나사, 스프링, 와셔, 샤프트, 플라스틱 부품 또는 다이캐스트 부품도 포함될 수 있습니다.
어떤 힌지 부품이 금속 사출 성형에 가장 적합합니까?
가장 적합한 MIM 후보는 소형이고 복잡하며 통합 기능, 컴팩트한 하중 지지 형상, 다중 구멍 또는 슬롯, 곡선 접촉면 또는 반복 위치 결정 기능이 있는 금속 부품입니다. 예로는 힌지 캠, 소형 캐리어, 잠금 요소, 스톱 블록, 복잡한 힌지 플레이트, 소형 브래킷 및 비원형 형상이 있는 선별된 짧은 샤프트 관련 부품이 있습니다.
경첩 부품에 CNC 가공이 MIM보다 더 적합한 경우는 언제인가요?
CNC 가공은 저용량 프로토타입, 초기 개발 부품, 빈번한 설계 변경, 또는 MIM 금형이 필요하지 않은 단순한 형상에 더 적합합니다. 또한 매우 정밀한 국부 형상이나 소결 후 2차 가공에도 CNC가 필요할 수 있습니다.
폴더블 폰 경첩 부품에 MIM을 사용할 수 있나요?
MIM은 선택된 폴더블 폰 경첩 부품, 특히 복잡한 형상, 컴팩트한 하중 경로, 곡면, 높은 반복 생산성을 요구하는 소형 부품에 사용할 수 있습니다. 그러나 전체 경첩 메커니즘은 일반적으로 단일 MIM 부품이 아닙니다.
MIM 경첩 부품 견적에 필요한 정보는 무엇인가요?
유용한 RFQ에는 2D 도면, 3D CAD 파일, 재료 요구사항, 공차 명세, 표면 마감 요구사항, 연간 생산량, 조립 위치, 그리고 하중, 토크, 마모, 사이클 요구사항이 포함되어야 합니다.
MIM 경첩 부품의 일반적인 DFM 위험 요소는 무엇인가요?
일반적인 위험으로는 접촉면이나 외관면의 게이트 자국, 얇은 암이나 플레이트의 소결 변형, 피벗 형상 주변의 구멍 변형, 조립 가장자리의 버나 플래시, 접촉면 마모, 불명확한 기능면, 비현실적인 공차 기대치가 있습니다.
긴 경첩 핀은 MIM에 적합한가요?
단순한 긴 원통형 핀은 일반적으로 MIM에 적합하지 않습니다. 선삭, 냉간 성형, 또는 연삭이 더 적합합니다. MIM은 짧은 핀이나 샤프트 관련 부품에 비원형 형상, 평면, 홈, 숄더, 잠금 디테일, 또는 통합 기능 형상이 포함된 경우에만 고려될 수 있습니다.
XTMIM 엔지니어링 검토 범위
XTMIM은 정밀 힌지 부품에 대해 MIM 공정 적합성, 부품 형상, 재료 선택, 금형 위험, 그린 파트 취급, 탈지, 소결 수축, 치수 제어, 표면 요구사항, 생산 가능성 및 검사 계획을 검토합니다.
정밀 힌지 부품의 경우 XTMIM은 금형 제작 전 도면 기반 검토를 권장합니다. 힌지 부품에는 부품명만으로 판단할 수 없는 중요 구멍, 접촉면, 외관 영역, 얇은 단면 및 조립 관계가 포함되는 경우가 많기 때문입니다.
MIM 힌지 평가를 위한 기술 참고 자료
일반적인 MIM 적합성은 부품 이름뿐만 아니라 설계, 재료, 공정 능력, 생산량 및 부품 비용에 따라 달라집니다. MIMA Designing with MIM 재료 성능, 형상 복잡성, 생산 수량 및 비용에 대한 후보 선정 범위를 다루며, MPIF 표준 자료 MIM 재료 표준, 설명 및 정의를 제공합니다.
The EPMA MIM 공정 개요 분말 및 바인더 피드스톡, 성형, 탈지, 소결을 포함한 기본 MIM 공정에 관련됩니다. 재료 사양의 경우, ASTM B883-24 지정된 금속 사출 성형(MIM) 재료를 다루며, ISO 22068:2012 소결된 MIM 재료에 대한 화학적, 기계적, 물리적 요구 사항을 명시합니다.
이러한 참고 자료는 일반적인 엔지니어링 검토를 지원하지만, 프로젝트별 도면, 재료 데이터 시트, 합의된 검사 계획 또는 고객 승인 기준을 대체하지는 않습니다. 정밀 힌지 부품의 경우 최종 승인은 고객 도면, 3D CAD 모델, 재료 요구사항, 중요 치수, 기능 표면 정의, 외관 요구사항, 조립 조건, 생산 수량 및 공급업체 공정 능력을 기반으로 해야 합니다.
