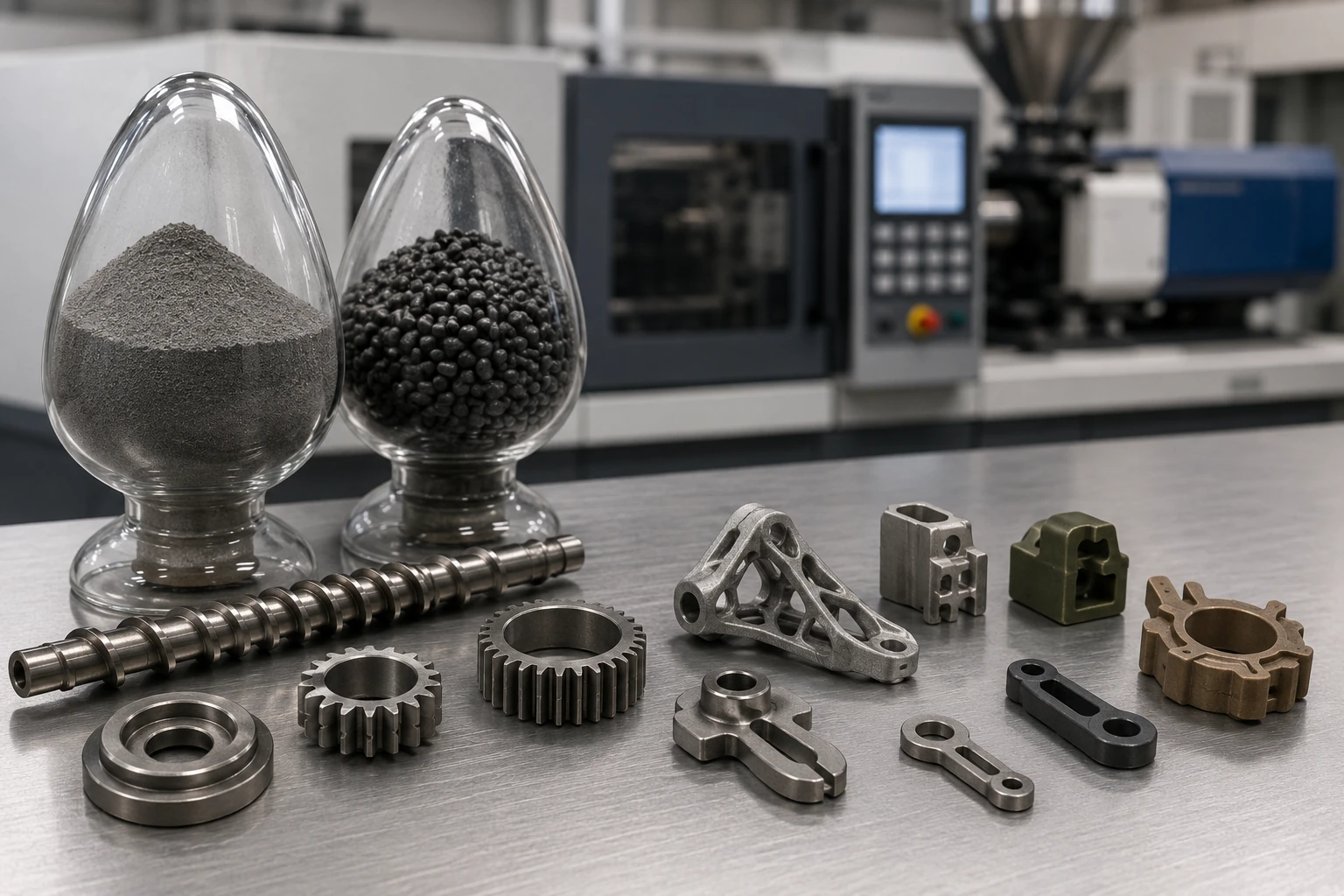

MIM 4140 niedriglegierter Stahl ist ein wärmebehandelbarer Werkstoff für kleine, komplexe metallpulverspritzgegossene Teile, die strukturelle Festigkeit, Zähigkeit und eine kontrollierte verschleißbezogene Leistung benötigen. Er sollte in Betracht gezogen werden, wenn ein Teil mehr als eine einfache Stahlform benötigt: Das Projektteam muss bestätigen, ob Geometrie, Wärmebehandlungsziel, kritische Abmessungen, Oberflächenbeschaffenheit und Produktionsvolumen in einem stabilen MIM-Prozess zusammenwirken können. Für Konstrukteure und Einkaufsteams ist MIM 4140 nicht einfach nur geschmiedeter 4140er Stahl, der auf einem anderen Weg hergestellt wird. Es ist ein Feedstock-System aus Pulver und Binder, das Spritzgießen, Entbindern, Sinterschwindung, optionale Wärmebehandlung und Endkontrolle durchläuft. Setzen Sie die Überprüfung dieser Seite fort, wenn Ihr Teil eine kompakte Geometrie, tragende Merkmale, Abmessungen nach der Wärmebehandlung oder eine Zeichnungsanforderung aufweist, die in eine herstellbare MIM-Materialroute übersetzt werden muss.
Technische Zusammenfassung: Ist MIM 4140 für Ihr Teil geeignet?
Gute Passung
MIM 4140 ist eine Überlegung wert, wenn das Teil klein, komplex, festigkeitsgetrieben und einzeln wirtschaftlich schwer zu bearbeiten ist. Es ist besonders relevant für kompakte Strukturteile, Verriegelungsmerkmale, Antriebsglieder, Scharnierelemente, Aktuatorteile und mechanische Einsätze, bei denen das Verhalten von wärmebehandeltem niedriglegiertem Stahl nützlich sein kann.
Hohes Risiko oder schlechter Fit
MIM 4140 ist ein schwächerer Fit, wenn Korrosionsbeständigkeit, eine exponierte kosmetische Oberfläche, extreme Verschleißhärte, sehr große einfache Geometrien oder sehr enge Abmessungen nach der Wärmebehandlung die Anforderung dominieren. In diesen Fällen müssen Edelstahl, Materialien mit höherer Härte, CNC-Bearbeitung, PM, Guss oder eine Hybridlösung verglichen werden.
Was ist MIM 4140 niedriglegierter Stahl?
MIM 4140 ist ein niedriglegierter Stahl, der eingesetzt wird, MIM-Werkstoffen wenn ein Teil eine Kombination aus Festigkeit, Zähigkeit und Ansprechverhalten bei der Wärmebehandlung benötigt. Im XTMIM-Materialsystem gehört 4140 zur niedriglegierter Stahl Familie und nicht zu den Materialgruppen Edelstahl, weichmagnetische Werkstoffe, Titan, Kupfer oder Kobalt-Chrom.
ASTM B883 umfasst Eisen-Metallpulverspritzguss-Werkstoffe, die durch Mischen von Metallpulvern mit Bindemitteln, Spritzgießen in eine Form, Entbindern und Sintern, mit oder ohne anschließender Wärmebehandlung, hergestellt werden. Der ASTM-Geltungsbereich listet MIM-4140 auch als niedriglegierte Stahlzusammensetzung auf. Dies ist wichtig, da es 4140 in eine MIM-spezifische Fertigungsroute einordnet und nicht in einen konventionellen Stabstahl-, Schmiede- oder generischen Bearbeitungskontext.
MIMA-Werkstoffpalette listet 4140 unter niedriglegierten Stählen für MIM auf und merkt an, dass die Verfügbarkeit der Legierung oder einer Ersatzlegierung mit dem Lieferanten bestätigt werden sollte. Für ein Projektteam bedeutet dies, dass die Zeichnungsanforderung, Materialverfügbarkeit, Wärmebehandlungsziel, kritische Abmessungen und der Inspektionsplan vor der Freigabe des Werkzeugs überprüft werden sollten.
MIM-4140 im MIM-Materialsystem
Aus Sicht der Materialfamilie sollte MIM 4140 in Betracht gezogen werden, wenn das Teil eine wärmebehandelbare strukturelle Leistung anstelle von Edelstahlkorrosionsbeständigkeit oder magnetischer Funktion benötigt. Es kann für kompakte mechanische Komponenten verwendet werden, bei denen Festigkeit, ermüdungsbezogene Konstruktionsprüfung, lokaler Verschleiß und Zähigkeit wichtiger sind als ein poliertes kosmetisches Erscheinungsbild.
Wie sich MIM 4140 von gewalztem oder bearbeitetem 4140 unterscheidet
Gewalzter 4140-Rundstahl, CNC-bearbeitete 4140-Teile, geschmiedete 4140-Teile und MIM 4140-Teile sollten nicht ohne Überprüfung als austauschbar behandelt werden. Die Legierungsrichtung mag ähnlich sein, aber der Herstellungsweg ändert die ingenieurtechnischen Fragestellungen. Bei einem CNC-bearbeiteten Teil beginnt der Konstrukteur oft mit einer bekannten Rohform und entfernt Material. Bei einem MIM-Teil wird die Form als Feedstock geformt, als Grünteil gehandhabt, entbindert, mit vorhersehbarer Schwindung gesintert und dann inspiziert oder nachbearbeitet.
Warum die Materialverfügbarkeit frühzeitig bestätigt werden sollte
Die Verfügbarkeit von MIM-Materialien ist nicht nur eine Frage, ob eine Legierung theoretisch existiert. Sie hängt auch von der Verfügbarkeit des Feedstocks, der Erfahrung des Lieferanten mit dem Prozess, der Teilegeometrie, dem Bestellvolumen, den Anforderungen an die Wärmebehandlung und den Qualitätserwartungen ab. Wenn die Zeichnung “4140” spezifiziert, aber funktional gleichwertige Alternativen zulässt, kann das Projekt mehr Optionen haben. Wenn die Zeichnung strikt MIM 4140 erfordert, sollte der Lieferant vor der Angebotserstellung den Materialweg, den Zustand der Wärmebehandlung, kritische Abmessungen, die Inspektionsmethode und etwaige Einschränkungen bei Ersatzlegierungen bestätigen.
Wann MIM 4140 für präzise Strukturteile verwendet werden sollte
MIM 4140 ist am relevantesten, wenn das Teil sowohl eine MIM-geeignete Geometrie als auch Leistungsanforderungen für niedriglegierte Stähle aufweist. Die stärkste Passform ist normalerweise eine kleine oder mittelgroße komplexe Komponente, deren Bearbeitung Merkmal für Merkmal teuer wäre, die aber nach dem Sintern und der Wärmebehandlung dennoch strukturelle Festigkeit benötigt.
Kleine komplexe Teile, die Festigkeit und Zähigkeit erfordern
MIM 4140 kann geeignet sein, wenn das Teil kompakte tragende Abschnitte, interne Schlitze, Löcher, Hinterschneidungen, kleine Antriebselemente, Verriegelungsmerkmale, Scharnierelemente, Verbinderfunktionen oder strukturelle Merkmale aufweist, die viele CNC-Operationen erfordern würden. Der eigentliche Wert liegt nicht einfach darin, dass 4140 stark ist. Der Wert liegt darin, dass MIM eine komplexe Geometrie vor dem Sintern formen kann, während 4140 eine strukturelle Richtung für niedriglegierte Stähle bietet, die auf wärmebehandelte Leistung geprüft werden kann.
Teile, die wärmebehandelte Festigkeit anstelle von Korrosionsbeständigkeit aus Edelstahl benötigen
Wenn das Teil innerhalb einer kontrollierten mechanischen Baugruppe funktioniert, ist Korrosionsbeständigkeit möglicherweise nicht die Hauptanforderung. In dieser Situation kann niedriglegierter Stahl wie MIM 4140 relevanter sein als austenitischer Edelstahl. Wenn das Teil Schweiß, Feuchtigkeit, Reinigungschemikalien, Außenumgebungen, medizinischen Reinigungszyklen oder korrosiven Medien ausgesetzt ist, sollte zuerst Edelstahl oder eine andere Materialfamilie geprüft werden.
Typische Kandidatenkomponenten
- Verriegelungs- und Schnappverbindungsteile;
- kleine Scharnier- oder Drehelemente;
- Antriebsglieder und kompakte mechanische Verbinder;
- Aktuatorteile;
- ausgewählte kleine Zahnräder oder Bewegungsübertragungskomponenten;
- Teile für industrielle Mechanismen;
- interne Komponenten für Elektrowerkzeuge;
- Teile für Automobilmechanismen;
- strukturelle Einsätze in kompakten Baugruppen.
| Teileanforderung | MIM 4140 Passung | Technischer Grund |
|---|---|---|
| Kleine komplexe Geometrie | Gut geeignet | MIM kann komplexe Formen vor dem Entbindern und Sintern formen, wodurch wiederholte Bearbeitungen kleiner Merkmale reduziert werden. |
| Wärmebehandelte strukturelle Festigkeit | Gut geeignet | 4140 wird geprüft, wenn Festigkeit, Zähigkeit und Ansprechen auf Wärmebehandlung wichtig sind. |
| Lokaler Verschleiß oder Gleitkontakt | Bedingte Passung | Oberflächenzustand, Härteanforderung, Wärmebehandlung und Gegenmaterial müssen gemeinsam geprüft werden. |
| Korrosionsbeständigkeit | Schwache bis bedingte Passung | Edelstahl oder Beschichtung kann erforderlich sein, wenn Korrosion eine wichtige funktionale oder kosmetische Anforderung darstellt. |
| Extreme Härte | Bedingte Passung | 420, 440C, Werkzeugstahl oder Hartmetall können je nach Verschleißart verglichen werden müssen. |
| Einfache große Geometrie | Schlechte Passung | CNC, Schmieden, Gießen oder PM können wirtschaftlicher sein, wenn die Geometrie den MIM-Werkzeugbau nicht rechtfertigt. |
| Sehr enge Maße nach Wärmebehandlung | Bedingte Passung | Nach der Überprüfung der Wärmebehandlung können sekundäre Bearbeitung, Schleifen, Kalibrieren oder Konstruktionsänderungen erforderlich sein. |
Für festigkeitsgetriebene Materialentscheidungen über mehrere Familien hinweg ist die breitere hochfeste MIM-Werkstoffe Anleitung kann helfen, Materialrichtungen zu vergleichen, bevor eine endgültige Güte ausgewählt wird.
Wenn MIM 4140 nicht die beste Materialwahl ist
Eine nützliche Materialseite sollte Benutzern helfen, das falsche Material frühzeitig auszuscheiden. MIM 4140 ist nicht immer die richtige Wahl, auch wenn das Teil Festigkeit benötigt. Wenn die Projektanforderung unklar ist, beginnen Sie mit der MIM-Materialauswahl-Leitfaden bevor Sie die Zeichnung auf eine einzige Legierung festlegen.
Wenn Korrosionsbeständigkeit die Hauptanforderung ist
MIM 4140 sollte nicht nur ausgewählt werden, weil das Teil ein “starkes Metall” benötigt. Wenn Korrosionsbelastung ein primäres Risiko darstellt, sollte die Materialauswahl mit der Umgebung beginnen. Für nasse, äußere, schweißexponierte, chemisch gereinigte oder optisch empfindliche Teile können Edelstahl-MIM-Materialien ein sichererer Ausgangspunkt sein.
Wenn extreme Abnutzung oder hohe Härte dominieren
Wenn es sich bei dem Teil um ein verschleißkritisches Teil mit hoher Kontaktbelastung, abrasiven Kontakten, Schneidkanten, lagerähnlicher Funktion oder starkem Gleiten handelt, ist MIM 4140 möglicherweise nicht das erste Material, das überprüft wird. In diesem Fall sollten, MIM-Werkstoffe mit hoher Härte verglichen werden.
Wenn das Teil zu einfach oder zu groß ist
MIM ist in der Regel am stärksten, wenn die geometrische Komplexität und das Produktionsvolumen den Werkzeugbau rechtfertigen. Wenn das Teil eine einfache Platte, ein Stift, eine Welle, ein Abstandshalter, ein Block oder eine große, wenig komplexe Komponente ist, ist MIM 4140 möglicherweise nicht die wirtschaftlichste Lösung.
Wenn enge Abmessungen eine Wärmebehandlung überstehen müssen
Eine Wärmebehandlung kann die Abmessungen, Ebenheit, Rundheit und lokale Geometriestabilität des Teils verändern. Wenn das Design nach der Wärmebehandlung sehr enge funktionale Abmessungen erfordert, sollten diese Abmessungen vor dem Werkzeugbau deutlich auf der Zeichnung gekennzeichnet werden.
MIM 4140 im Vergleich zu 4605, 4340, Fe-Ni-Stählen und Edelstahloptionen
Ein Materialvergleich ist in der Regel nützlicher als eine isolierte Materialbeschreibung. Ein Konstrukteur fragt selten nur: “Was ist MIM 4140?” Die praktischere Frage lautet: “Sollte ich MIM 4140 wählen oder würde ein anderes MIM-Material das Risiko reduzieren?”
| Material | Am besten geeignet, wenn | Verglichen mit MIM 4140 | Risiko bei falscher Anwendung |
|---|---|---|---|
| MIM 4605 niedriglegierter Stahl | Es wird eine allgemeine strukturelle Leistung von niedriglegierten Stählen benötigt. | Wird oft als gängige Option für niedriglegierte Stähle betrachtet, bevor zu einer spezifischeren 4140-Richtung übergegangen wird. | Erfüllt möglicherweise nicht die Erwartungen an höhere Festigkeit, Zähigkeit oder Wärmebehandlung für anspruchsvollere Teile. |
| MIM 4140 niedriglegierter Stahl | Wärmebehandelte Festigkeit, Zähigkeit und strukturelle Leistung sind entscheidend. | Eine spezifischere Cr-Mo niedriglegierte Richtung für kompakte Strukturteile. | Nicht ideal, wenn Korrosionsbeständigkeit oder eine exponierte kosmetische Oberfläche die Hauptanforderung darstellen. |
| MIM 4340 niedriglegierter Stahl | Höhere Zähigkeit oder anspruchsvollere strukturelle Leistung können erforderlich sein. | Kann für anspruchsvollere Lastfälle oder andere Erwartungen an die Wärmebehandlung überprüft werden. | Materialverfügbarkeit, Prozessroute und Wärmebehandlung müssen mit dem Lieferanten bestätigt werden. |
| Fe-2Ni, Fe-4Ni, oder Fe-8Ni | Das Verhalten von Eisen-Nickel-Niedriglegierungsstahl ist gemäß der Projektspezifikation erforderlich oder zulässig. | Nützlich, wenn die Zeichnung eine Fe-Ni MIM-Materialroute anstelle einer spezifischen Cr-Mo 4140 Richtung zulässt. | Nickelgehalt, magnetisches Verhalten, Wärmebehandlung und Lieferantenverfügbarkeit müssen vor der Angebotserstellung bestätigt werden. |
| MIM 17-4 PH Edelstahl | Festigkeit und Korrosionsbeständigkeit sind beide wichtig. | Besser, wenn Edelstahlverhalten zusammen mit Festigkeit erforderlich ist. | Kann sich in Bezug auf Wärmebehandlung, Kosten, magnetische Reaktion oder Bearbeitungsstrategie anders verhalten als niedriglegierter Stahl. |
| MIM 420 Edelstahl | Härtbares Edelstahlverhalten und verschleißbedingte Härte sind wichtig. | Besser, wenn Härte und Edelstahl-Leistung beides benötigt werden. | Zähigkeit, Verzug und Oberflächenanforderungen müssen noch geprüft werden. |
| MIM 440C Edelstahl | Richtung hochharter Edelstähle ist erforderlich. | Besser für ausgewählte lagerähnliche oder hochharte Verschleißanwendungen. | Sprödigkeit, Verarbeitungsgrenzen und Oberflächenanforderungen können das Projektrisiko erhöhen. |
Verwendung des Vergleichs in einem realen Projekt
Wenn die Zeichnung nur “Stahl” angibt, beginnen Sie mit der Funktion. Wenn die Zeichnung “4140” angibt, bestätigen Sie, ob 4140 zwingend erforderlich ist oder ob ein anderer niedriglegierter Stahl geprüft werden kann. Wenn die Zeichnung “hochfester Edelstahl” angibt, ist 4140 möglicherweise nicht der richtige Ausgangspunkt. Wenn die Zeichnung “hohe Härte” angibt, bestätigen Sie, ob die Anforderung Verschleiß, Eindringwiderstand, Schnitthaltigkeit oder ermüdungsbedingte Festigkeit betrifft.
Wärmebehandlung, Härte und Maßkontrolle
Die Wärmebehandlung ist einer der Hauptgründe für die Überprüfung von MIM 4140, aber auch eine der größten Quellen für Projektrisiken. Der Materialzustand muss vor der Werkzeugerstellung und nicht nach der ersten Produktionscharge besprochen werden. MPIF-Normeninformationen beschreibt die Norm 35-MIM als Abdeckung gängiger MIM-Werkstoffe mit erläuternden Hinweisen und Definitionen, was die Verwendung von MIM-spezifischen Werkstoffreferenzen anstelle von allgemeinen Stahlannahmen unterstützt.
Warum die Wärmebehandlung vor der Werkzeugerstellung definiert werden muss
Die Wärmebehandlung beeinflusst mehr als nur die Härte. Sie kann die endgültige Festigkeitsrichtung, Maßänderungen, Ebenheit, Rundheit, lokale Verformungen, Oberflächenbeschaffenheit, die Reihenfolge der Inspektion, ob eine nachträgliche Bearbeitung erforderlich ist und ob kritische Abmessungen vor oder nach der Wärmebehandlung kontrolliert werden sollten, beeinflussen.
Tabelle zur Überprüfung von Wärmebehandlung und Maßrisiken
| Risikopunkt | Warum das wichtig ist | Prüfmaßnahme | Benötigte RFQ-Eingabe |
|---|---|---|---|
| Bewegung von Funktionsbohrungen | Bohrungen können Stifte, Wellen, Scharniere oder die Montageausrichtung steuern. | Bestätigen Sie, ob die Bohrung im gesinterten Zustand, nach der Wärmebehandlung oder nach der Bearbeitung kontrolliert wird. | Bohrungstoleranz, Gegenstück, Inspektionsphase. |
| Verzug dünner Arme oder Stege | Dünne, asymmetrische Merkmale können während des Sinterns oder der Wärmebehandlung wandern. | Wanddickenverteilung, Stützstrategie und Bezugssystem vor der Werkzeugerstellung prüfen. | 3D-CAD, Lastrichtung, kritische Ebenheit oder Ausrichtung. |
| Stabilität der Bezugsflächen | Bezugspunkte steuern, wie das Teil gemessen und montiert wird. | Funktionale Bezugspunkte definieren und entscheiden, ob sie eine Nachbearbeitung erfordern. | 2D-Zeichnung mit markierten Bezugspunkten und kritischen Abmessungen. |
| Härte- vs. Zähigkeits-Gleichgewicht | Ein höheres Härteziel kann die Sprödigkeit oder die Maßempfindlichkeit erhöhen. | Härteziel an die tatsächliche Funktion anpassen, anstatt den höchstmöglichen Wert auszuwählen. | Zielhärtebereich, Lastfall, Verschleißart. |
| Maßänderung nach Beschichtung | Oberflächenbehandlung kann Passungen, Gleitspiel und Montageverhalten verändern. | Beschichtungsdicke, maskierte Bereiche und Endinspektionsreihenfolge prüfen. | Oberflächenbeschaffenheit oder Beschichtungsanforderung, Endmontagespiel. |
| Bedarf an Sekundärbearbeitung | Einige präzise Schnittstellen sind möglicherweise nach Wärmebehandlung im gesinterten Zustand nicht praktikabel. | Bearbeitungszugabe, Schleifbedarf oder Konstruktionsänderungen frühzeitig identifizieren. | Kritische Oberflächenliste, Toleranzklasse, Produktionsvolumen. |
Referenz für Entbinderungs- und Sinterroute für XTMIM 4140 B Feedstock
Die folgenden Werte werden als Referenzdatenblatt für XTMIM 4140 B Feedstock bereitgestellt. Sie sollten als Prozessfenster-Referenz behandelt werden, nicht als feste Ofenrezeptur für jedes MIM 4140-Teil. Die endgültigen Einstellungen hängen von der Wandstärke des Teils, der Geometrie, der Ofenbeladung, dem Entbinderungszustand, der Kohlenstoffkontrolle, dem Dichteziel, der Wärmebehandlungsanforderung und den Kriterien für die Maßhaltigkeit ab.
| Prozessschritt | Referenzdatenblattwert | Technische Bedeutung |
|---|---|---|
| Sinteratmosphäre | 100% Trocken Argon | Wird als Referenzatmosphäre für die 4140 B Feedstock-Route verwendet. Die Atmosphäre sollte zusammen mit der Kohlenstoffkontrolle, dem Oxidationsrisiko, dem Ofenzustand und den endgültigen Materialanforderungen überprüft werden. |
| Sinterträger | Nichtmetallische Basis, wie z.B. Aluminium2O3 | Die Auswahl des Trägers kann Stütz-, Kontaminationskontroll-, Kontaktspuren- und Verziehungsverhalten während des Sinterns beeinflussen. |
| Unterdruck-Entbinderung | Raumtemperatur bis 600℃ mit mehrstufigem Halten; Gesamtzeit ca. 450 min | Wird verwendet, um restliches Bindemittel vor dem Hochtemperatursintern zu entfernen. Teile-Dicke, Geometrie und der Zustand der Binderentfernung müssen überprüft werden, bevor dies als Produktionsroute angewendet wird. |
| Vakuum-Sinterstufe | 600℃ bis 850℃ bei ca. 3℃/min, gefolgt von einer Haltezeit | Wird verwendet, um den Kohlenstoffgehalt in einem kontrollierten Bereich zu halten. Die Kohlenstoffkontrolle ist wichtig, da sie die endgültige Festigkeit, Härte und das Ansprechen auf die Wärmebehandlung beeinflussen kann. |
| Teildruck-Sinterstufe | 850℃ bis 1050℃ bei ca. 3℃/min, kurze Haltezeit, dann Erhöhung auf 1300℃ zur Verdichtung | Unterstützt die Verdichtung, aber die Enddichte, Schwindung und Dimensionsstabilität hängen weiterhin von Geometrie, Beladung, Stützmethode und Prozessvalidierung ab. |
| Abkühlung | Ofenabkühlung | Die Abkühlstrategie sollte zusammen mit der Dimensionsstabilität, der nachgeschalteten Wärmebehandlung, dem Härte-Sollwert und der Endinspektionsreihenfolge überprüft werden. |
Härte-Sollwerte sollten der Funktion entsprechen, nicht Marketing-Behauptungen
Ein Härte-Sollwert sollte auf der Funktion basieren, nicht auf dem Wunsch nach einer höheren Zahl. Ein Verriegelungsteil, Scharnierelement, kleines Zahnrad, Gleitkomponente und Struktureinsatz können alle unterschiedliche Gleichgewichte zwischen Härte, Zähigkeit, Verschleißverhalten und Dimensionsstabilität erfordern. Ein häufiger Fehler ist die Anforderung “so hart wie möglich”. Dies kann die Sprödigkeit, das Verzugsrisiko, die Bearbeitungsschwierigkeit oder Montageprobleme erhöhen.
Kritische Abmessungen nach Sintern und Wärmebehandlung
Bei MIM 4140-Teilen können kritische Abmessungen funktionale Bohrungen, Wellen- oder Stift-Schnittstellen, Zahnrad- oder Zahnprofile, Bezugsflächen, dünne Arme oder Hebel, Gleitflächen, Verriegelungsschultern, Gewinde- oder nachträglich bearbeitete Merkmale und ebenheitsempfindliche Montageflächen umfassen. Diese sollten auf der Zeichnung markiert werden, damit der Lieferant entscheiden kann, ob die Abmessung als gesintert kontrolliert werden kann, eine Werkzeugkompensation erfordert, eine Kalibrierung benötigt oder nach dem Sintern und der Wärmebehandlung bearbeitet werden muss.
Für toleranzspezifische Entscheidungen beziehen Sie sich auf MIM-Toleranzen und bestätigen Sie die projektbezogene Leistungsfähigkeit durch Zeichnungsprüfung.
Wann Sekundärbearbeitung oder Schleifen erforderlich sein kann
MIM kann komplexe Teile in nahezu endkonturnaher Form herstellen, aber nicht jede funktionale Oberfläche sollte als direkt nach dem Sintern fertiggestellt angenommen werden. Sekundärbearbeitungen können erforderlich sein, wenn eine Bohrung eine enge Passung erfordert, eine Fläche die Montageausrichtung bestimmt, ein Zahnrad oder eine Gleitfläche eine verbesserte Oberflächenbeschaffenheit benötigt, eine Wärmebehandlung eine funktionale Schnittstelle verziehen könnte, die Beschichtungsdicke den Montageabstand beeinflusst oder Gewinde und Hinterschnitte im gespritzten Zustand nicht vollständig kontrolliert werden können.
Wenn eine funktionale Oberfläche sich nicht auf den Zustand nach dem Sintern verlassen kann, CNC-Sekundärbearbeitung oder Schleifen als Teil des Produktionsweges überprüft werden müssen.
Konstruktionsprüfpunkte vor der Auswahl von MIM 4140
Die Materialauswahl für MIM 4140 sollte nicht von der Teilekonstruktion getrennt betrachtet werden. Das gleiche Material kann bei einer Geometrie gut funktionieren und bei einer anderen Probleme verursachen. Dieser Abschnitt behandelt nur materialbezogene Konstruktionsprüfpunkte. Für vollständige Konstruktionsrichtlinien nutzen Sie bitte die MIM-Konstruktionsleitfaden.
Geometriemerkmale, die das Risiko von Verzug bei der Wärmebehandlung erhöhen
Lange dünne Arme, ungleichmäßige Wandstärken, schwere lokale Massen neben dünnen Merkmalen, asymmetrische Geometrien, schmale Brücken, ungestützte flache Bereiche, kleine Löcher nahe an Kanten und funktionale Merkmale weit entfernt von stabilen Bezugspunkten erfordern eine sorgfältige Prüfung. Diese Merkmale machen MIM 4140 nicht automatisch ungeeignet. Sie bedeuten, dass das Teil hinsichtlich Sinterstützen, Wärmebehandlungsbewegungen, Inspektionsplan und möglicher Sekundärbearbeitungen überprüft werden sollte.
Anschnitt-, Sinterstützen- und Bezugspunktstrategie
Die Anschnittposition kann das Erscheinungsbild, das Packungsverhalten, die lokale Dichte und die Entnahmespuren beeinflussen. Sinterstützen können die Verzugskontrolle beeinflussen. Die Bezugspunktstrategie beeinflusst, wie der Lieferant das Teil misst und wie der Kunde es montiert. Bei MIM 4140 sind diese Punkte wichtig, da die Wärmebehandlung bestehende Dimensionssensitivitäten verstärken kann.
Kritische Maße, die auf der Zeichnung gekennzeichnet werden sollten
- Funktionale Bohrungen
- Passflächen
- Lasttragende Schultern
- Gleit- oder Drehkontaktflächen
- Nachbearbeitete Oberflächen
- Beschichtungsempfindliche Bereiche
- Wärmebehandlungskritische Bereiche
- Prüfbezugspunkte
- Maße, gemessen nach Wärmebehandlung
- Montagekritische Schnittstellen
Eine Zeichnung ohne Funktionsprioritäten führt oft zu einem Angebot, das vollständig erscheint, aber das Produktionsrisiko nicht vollständig widerspiegelt.
Typische Anwendungen für MIM 4140 niedriglegierten Stahl
MIM 4140 wird nicht ausgewählt, da ein Anwendungsname in einer Liste erscheint. Es wird ausgewählt, wenn die Teilefunktion, Geometrie, Materialanforderung und das Produktionsvolumen zum MIM-Prozess passen. Anwendungsseite wie MIM-Automobilteile, MIM-Teile für Industrieanlagen, und MIM-Teile für Unterhaltungselektronik können einen breiteren Kontext für Teilefamilien bieten.
| Anwendungsbereich | Geeignete Teiletypen | Warum MIM 4140 geprüft werden könnte | Was bestätigt werden muss |
|---|---|---|---|
| Automobilmechanismen | Riegel, Schließenteile, kompakte Glieder, kleine Antriebselemente | Strukturelle Festigkeit und Ansprechen auf Wärmebehandlung können nützlich sein. | Ermüdungsbelastung, Oberflächenschutz, Wärmebehandlung, Jahresvolumen. |
| Industrieausrüstung | Kleine Verriegelungs-, Positionierungs- oder Antriebskomponenten | Komplexe Geometrie und Festigkeit können MIM rechtfertigen. | Verschleißart, Härteanforderung, Einbaumaße. |
| Elektrowerkzeuge | Kompakte interne Metallmechanismen | Gute Eignung, wenn Formkomplexität und Festigkeit beides erforderlich sind. | Stoßbelastung, Wärmebehandlung, Oberflächengüte, Gegenstücke. |
| Mechanische Hardware | Scharnier-, Riegel-, Steckverbinder- oder Einsteckteile | MIM kann die Bearbeitung von wiederholten komplexen Merkmalen reduzieren. | Korrosionsbelastung, Beschichtung, kritische Passungen. |
| Mechanismen für Konsumgüter | Interne kompakte Strukturteile | Kleine komplexe Geometrien können für MIM geeignet sein. | Kosmetische Anforderungen, Toleranzstapel, Montageverbindung. |
Prüf- und Abnahmeelemente für MIM 4140-Teile
Die Qualitätsprüfung für MIM 4140 sollte dem Projektrisiko entsprechen. Nicht jedes Teil erfordert das gleiche Prüfpaket, aber jedes Projekt sollte klären, welche Merkmale die Funktion steuern. Zur Lieferantenbewertung prüfen Sie die verfügbaren Inspektions- und Prüfkapazität und die breitere Qualitätskontrolle Route überprüft werden.
Material- und Wärmebehandlungsbestätigung
- spezifiziertes Material oder genehmigte Alternativen;
- Wärmebehandlungszustand;
- Zielhärte oder Leistungsanforderung;
- Oberflächenbehandlung oder Beschichtung;
- ob das Teil als gesintert, bearbeitet, geschliffen oder beschichtet verwendet wird;
- ob die Inspektion vor oder nach der Wärmebehandlung stattfindet.
Maßprüfung nach dem Sintern und nach Sekundärbearbeitungen
Kritische Maße sollten entsprechend der Funktion des Teils gemessen werden. Für MIM 4140 muss der Prüfplan möglicherweise zwischen Maßen im gesinterten Zustand, Maßen nach Wärmebehandlung, Maßen nach Bearbeitung, Maßen nach Beschichtung und Maßen, die für die Endmontage kritisch sind, unterscheiden. Diese Unterscheidung ist wichtig, da ein Maß, das nach dem Sintern akzeptabel ist, sich nach der Wärmebehandlung verschieben oder durch die Beschichtungsdicke beeinträchtigt werden kann.
Oberflächen- und Funktionsprüfungen
Die Oberflächenprüfung kann den Bereich der Angussentfernung, Grate oder scharfe Kanten, Oxidation oder Verfärbung, Beschichtungsabdeckung, Zustand von Gleit- oder Kontaktflächen, verschleißbedingte Schnittstellenbereiche und kosmetische Oberflächen, falls sichtbar, umfassen. MIM 4140 wird oft für Funktionsteile verwendet, aber auch funktionale Oberflächen benötigen klare Abnahmekriterien.
Mechanische Prüfungen sollten dem Anwendungsrisiko entsprechen
Die mechanische Prüfung sollte auf der Grundlage des Anwendungsrisikos ausgewählt werden. Einige Projekte erfordern möglicherweise nur die Bestätigung von Maßen und Härte. Andere erfordern möglicherweise eine Dichtungsprüfung, Zugversuche, eine Ermüdungsbewertung, Funktionstests oder anwendungsspezifische Validierungen. Die richtige Frage ist nicht: “Können alle Tests durchgeführt werden?” Die richtige Frage ist: “Welche Tests reduzieren das tatsächliche Risiko für dieses Teil?”
Verbundene Fallszenarien für die technische Schulung
Verzug durch Wärmebehandlung bei einem Verriegelungsbauteil
Welches Problem ist aufgetreten: Eine kompakte Verriegelkomponente wurde für hohe Festigkeit konstruiert und als 4140 spezifiziert. Das Teil enthielt einen dünnen Arm, eine funktionale Bohrung und eine Verriegelrast. Nach der Wärmebehandlung blieben die Bohrung und die Rast bei einigen Mustern nutzbar, zeigten jedoch bei anderen eine instabile Ausrichtung.
Warum es passiert ist: Die Zeichnung behandelte alle Maße als gleich wichtig und identifizierte nicht, welche Maße nach der Wärmebehandlung kontrolliert werden mussten. Der dünne Arm und die asymmetrische Massenverteilung erhöhten das Risiko von Verzug.
Was die eigentliche Systemursache war: Das Problem war nicht nur die Materialauswahl. Die Ursache des Systems war die Kombination aus wärmebehandeltem niedriglegiertem Stahl, asymmetrischer Geometrie, unklarer Bezugsstrategie und keiner frühen Entscheidung über die Nachbearbeitung oder Kalibrierung nach der Wärmebehandlung.
Wie wurde es korrigiert: Die Zeichnung wurde überarbeitet, um kritische Maße und funktionale Bezugspunkte zu kennzeichnen. Der Zustand der Wärmebehandlung wurde klargestellt. Die Überprüfung identifizierte auch, welche Merkmale im gesinterten Zustand verbleiben konnten und welche Schnittstelle eine Nachbearbeitung erforderte.
Wie kann ein erneutes Auftreten verhindert werden: Für Verriegelungs- oder tragende Bauteile aus MIM 4140 sollten kritische Abmessungen vor der Werkzeugerstellung definiert werden. Der Lieferant sollte Geometrie, Sinterträger, Wärmebehandlung, Bezugsstrategie und Sekundärbearbeitungen als ein System prüfen.
Falsche Materialausrichtung für ein korrosionsbeanspruchtes Teil
Welches Problem ist aufgetreten: Ein kleiner mechanischer Verbinder wurde ursprünglich als MIM 4140 bewertet, da der Kunde einen hochfesten Stahl angefordert hatte. Das Teil befand sich in der Nähe einer feuchtigkeitsbeanspruchten Baugruppe und hatte sichtbare Oberflächen.
Warum es passiert ist: Die Materialanforderung konzentrierte sich auf die Festigkeit, beschrieb jedoch nicht die Arbeitsumgebung. Korrosionsbeanspruchung und optische Anforderungen wurden spät im Gespräch entdeckt.
Was die eigentliche Systemursache war: Das eigentliche Problem war unvollständige Anwendungsinformation. Das Material wurde aus Festigkeitssicht ausgewählt, bevor Korrosionsbeanspruchung, Oberflächenbeschaffenheit und Kundenakzeptanzanforderungen geprüft wurden.
Wie wurde es korrigiert: Die Materialprüfung wurde erweitert, um MIM 4140 mit Edelstahloptionen und möglichen Oberflächenbehandlungen zu vergleichen. Das Ingenieurteam bat um Informationen zur Anwendungsumgebung, Expositionsbedingungen, Gegenstücken und visuellen Akzeptanzanforderungen.
Wie kann ein erneutes Auftreten verhindert werden: Die Materialauswahl sollte mit Funktion und Umgebung beginnen, nicht nur mit dem Werkstoffnamen. Wenn Korrosion oder Aussehen wichtig sind, sollten Edelstahl-MIM-Werkstoffe geprüft werden, bevor man sich für MIM 4140 entscheidet.
Was vor der Angebotsanfrage für MIM 4140-Teile vorzubereiten ist
Ein gutes RFQ-Paket hilft dem Lieferanten, Materialeignung, Werkzeugrisiko, Maßhaltigkeit und Produktionsmachbarkeit vor der Angebotserstellung zu bewerten. Für eine zeichnungsbasierte Prüfung verwenden Sie Zeichnung zur Prüfung einreichen oder ein Angebot anfordern. Wenn Ihr Team noch Projektdateien organisiert, kann das RFQ-Vorbereitungsleitfaden helfen, die minimalen Informationen zu definieren, die vor der technischen Prüfung benötigt werden.
Checkliste für RFQ-Eingaben
- 2D-Zeichnung mit markierten kritischen Maßen
- 3D-CAD-Datei
- Benötigtes Material: MIM 4140 oder Alternativen zulässig
- Wärmebehandlung oder Härteanforderung
- Festigkeits-, Verschleiß- oder Zähigkeitsanforderung, falls verfügbar
- Oberflächengüte oder Beschichtungsanforderung
- Jährliches Volumen und Produktionsphase
- Anwendungsumgebung
- Passende Teile und Montagefunktion
- Aktuelles Herstellungsverfahren, falls Ersatz für CNC, Guss, PM oder Stanzen
- Prüf- und Abnahmeanforderungen
- Bekannter Ausfallmodus oder Risiko im Feld
Was XTMIM vor dem Werkzeugbau prüft
- ob 4140 die richtige Materialrichtung ist;
- ob 4605, 4340, Fe-Ni-Materialien, 17-4 PH, 420 oder 440C verglichen werden sollten;
- ob die Teilegeometrie für MIM geeignet ist;
- ob die Wärmebehandlung kritische Abmessungen beeinflussen kann;
- ob eine sekundäre Bearbeitung oder Schleifen erforderlich ist;
- ob Oberflächenbehandlung die Einbaumaße verändert;
- ob das Produktionsvolumen die Werkzeugkosten rechtfertigt;
- ob die Inspektionsanforderungen für die Geometrie realistisch sind.
Für eine frühzeitige Risikobewertung kann XTMIM eine strukturierte Konstruktionsprüfung vor der Werkzeugfreigabe.
FAQ zu MIM 4140 niedriglegiertem Stahl
Ist MIM 4140 dasselbe wie schmiedbarer 4140-Stahl?
Nein. Die Legierungsrichtung mag ähnlich sein, aber MIM 4140 wird durch Metallpulver und Binder-Feedstock, Spritzgießen, Entbindern, Sintern und mögliche Wärmebehandlung hergestellt. Seine endgültige Leistung hängt vom MIM-Prozessweg, dem Sinterzustand, der Wärmebehandlung, der Teilegeometrie und den Inspektionsanforderungen ab.
Wann sollte ich MIM 4140 anstelle von MIM 4605 wählen?
MIM 4140 kann in Betracht gezogen werden, wenn das Teil eine spezifisch wärmebehandelbare legierte Strukturstahlrichtung erfordert, insbesondere wenn Festigkeit, Zähigkeit und verschleißbezogene Leistung wichtig sind. MIM 4605 kann eine geeignete Option für niedriglegierte Stähle für viele Strukturteile sein, aber die endgültige Wahl sollte auf Zeichnungsanforderungen, Wärmebehandlung, Belastung und der Prozessfähigkeit des Lieferanten basieren.
Ist MIM 4140 korrosionsbeständig?
MIM 4140 sollte nicht primär wegen seiner Korrosionsbeständigkeit ausgewählt werden. Wenn Korrosionsbelastung wichtig ist, müssen möglicherweise Edelstahl-MIM-Werkstoffe wie 316L, 17-4 PH, 420 oder 440C geprüft werden. Oberflächenbehandlungen können ebenfalls in Betracht gezogen werden, sollten aber zusammen mit den Funktions- und Montageanforderungen bewertet werden.
Kann MIM 4140 wärmebehandelt werden?
MIM 4140 wird üblicherweise als wärmebehandelbare niedriglegierte Stahloption betrachtet. Die Wärmebehandlungsbedingungen, das Härteziel, die Maßhaltigkeit und die Prüfsequenz sollten jedoch vor der Werkzeugerstellung bestätigt werden. Die Wärmebehandlung sollte nicht als nachträglicher Gedanke behandelt werden.
Beeinflusst eine Wärmebehandlung die Abmessungen von MIM 4140-Teilen?
Es kann. Eine Wärmebehandlung kann Dimensionsänderungen, Ebenheit, Rundheit, lokale Verformungen und funktionale Schnittstellen beeinflussen. Kritische Abmessungen sollten auf der Zeichnung markiert werden, damit der Lieferant entscheiden kann, ob diese im gesinterten Zustand kontrolliert werden können oder Sekundärbearbeitungen erfordern.
Ist MIM 4140 für Zahnräder oder Verriegelungsteile geeignet?
Es kann für ausgewählte kleine Zahnräder, Verriegelungsbauteile, Riegelteile oder mechanische Antriebselemente geeignet sein, wenn Geometrie, Wärmebehandlung, Toleranzanforderungen, Verschleißart und Produktionsvolumen zum MIM-Prozess passen. Das Teil sollte sowohl aus Material- als auch aus DFM-Sicht geprüft werden.
Welche Informationen werden für ein Angebot für ein MIM 4140-Teil benötigt?
Eine nützliche RFQ sollte 2D-Zeichnungen, 3D-CAD-Dateien, Materialanforderungen, Wärmebehandlungs- oder Härteziele, kritische Abmessungen, Oberflächenbeschaffenheit, Jahresvolumen, Anwendungsumgebung, passende Teile und Inspektionsanforderungen enthalten.
Fordern Sie eine Material- und DFM-Prüfung für MIM 4140 an
Wenn Ihr Teil wärmebehandelte Festigkeit, kompakte Geometrie, kritische Passungen oder einen Vergleich zwischen MIM 4140, 4605, 4340, Fe-Ni-Werkstoffen, 17-4 PH, 420 oder 440C erfordert, senden Sie Ihre Zeichnung für eine Materialeignungs- und DFM-Prüfung. Bitte fügen Sie 2D-Zeichnungen, 3D-CAD-Dateien, Zielmaterial, Wärmebehandlungs- oder Härteanforderungen, kritische Abmessungen, Oberflächenbeschaffenheit, Jahresvolumen, Anwendungsumgebung und Inspektionsanforderungen bei. XTMIM prüft die Materialeignung, das Geometrisches Risiko, die Sinter- und Wärmebehandlungsempfindlichkeit, den Bedarf an Sekundärbearbeitungen und die Inspektionsplanung vor der Werkzeugdiskussion.
Hinweis zu Normen und technischen Referenzen
ASTM B883 ist relevant, da er ferromagnetische MIM-Werkstoffe beschreibt, die durch Pulver- und Binder-Mischung, Spritzgießen, Entbindern, Sintern und optionale Wärmebehandlung hergestellt werden, und MIM-4140 als eine niedriglegierte Stahlzusammensetzung auflistet. Er unterstützt die Behandlung von MIM 4140 als eine MIM-spezifische Materialroute und nicht einfach als konventionellen 4140-Stangenwerkstoff.
MIMA-Werkstoffpalette ist relevant, da er 4140 unter niedriglegierten Stählen für MIM auflistet und darauf hinweist, dass die Verfügbarkeit von Legierungen oder Ersatzlegierungen mit den Lieferanten bestätigt werden sollte. Er unterstützt eine frühzeitige Prüfung der Materialverfügbarkeit und -substitution vor der Angebotserstellung oder Werkzeugfertigung.
Standard 35-MIM 2025 Informationen von MIMA ist relevant, da er die Ausgabe von 2025 als Referenzstandard für MIM-Werkstoffe identifiziert. MIM-spezifische Materialstandards können die Materialdiskussion leiten, sollten aber keine projektspezifische DFM-Prüfung, Wärmebehandlungsprüfung, zeichnungsbasierte Inspektionsplanung oder lieferantenspezifische Prozessbestätigung ersetzen.
Die Datenblätter für XTMIM 4140 B Feedstock dienen auf dieser Seite nur als interne Referenzinformationen für das Material. Entbindern, Sintern, Kohlenstoffkontrolle, Verdichtung, Wärmebehandlung und Endkontrolle erfordern weiterhin eine projektspezifische technische Bestätigung.
