복잡한 정밀 부품을 위한 금속 사출 성형 설계 가이드

금속 사출 성형(MIM)은 소형 복잡 금속 부품을 대량 생산하는 가장 효과적인 공정 중 하나이지만, 좋은 MIM 설계는 형상 복잡성만으로 정의되지 않습니다. 부품은 성형, 탈지, 소결 및 최종 치수 제어 과정에서 안정성을 유지할 수 있는지 여부로 판단되어야 합니다. 이것이 많은 프로젝트가 성공하거나 실패하는 지점입니다.

금속 사출 성형(MIM)은 소형 복잡 금속 부품을 대량 생산하는 가장 효과적인 공정 중 하나이지만, 좋은 MIM 설계는 형상 복잡성만으로 정의되지 않습니다. 부품은 성형, 탈지, 소결 및 최종 치수 제어 과정에서 안정성을 유지할 수 있는지 여부로 판단되어야 합니다. 이것이 많은 프로젝트가 성공하거나 실패하는 지점입니다. CAD 모델이 효율적이고 콤팩트하며 매우 정밀해 보일 수 있지만, 벽 두께 분포, 단면 전이, 국부 질량 집중 및 중요 형상 배치가 MIM 공정의 현실과 일치하지 않으면 불안정해질 수 있습니다. 엔지니어, 구매자 및 OEM 제품 팀에게 진짜 질문은 단순히 부품을 MIM으로 만들 수 있는지 여부가 아닙니다. 더 나은 질문은 부품이 MIM에 구조적으로 적합하고, MIM에서 경제적으로 의미가 있으며, 반복적인 수정 없이 프로토타입에서 양산으로 이어질 수 있을 만큼 견고한지 여부입니다.

이 가이드는 바로 그 문제에 초점을 맞춥니다. 일반적인 공정 장점을 반복하는 대신, 형상을 평가하고, 뒤틀림 위험을 제어하며, 중요 형상을 올바르게 지정하고, 금형 제작 전에 치수 불안정성을 줄이는 방법을 설명합니다. 복잡한 정밀 부품을 개발 중이고 MIM이 올바른 방법인지 결정해야 한다면, 이러한 설계 원칙이 더 신뢰할 수 있는 엔지니어링 결정을 내리는 데 도움이 될 것입니다.

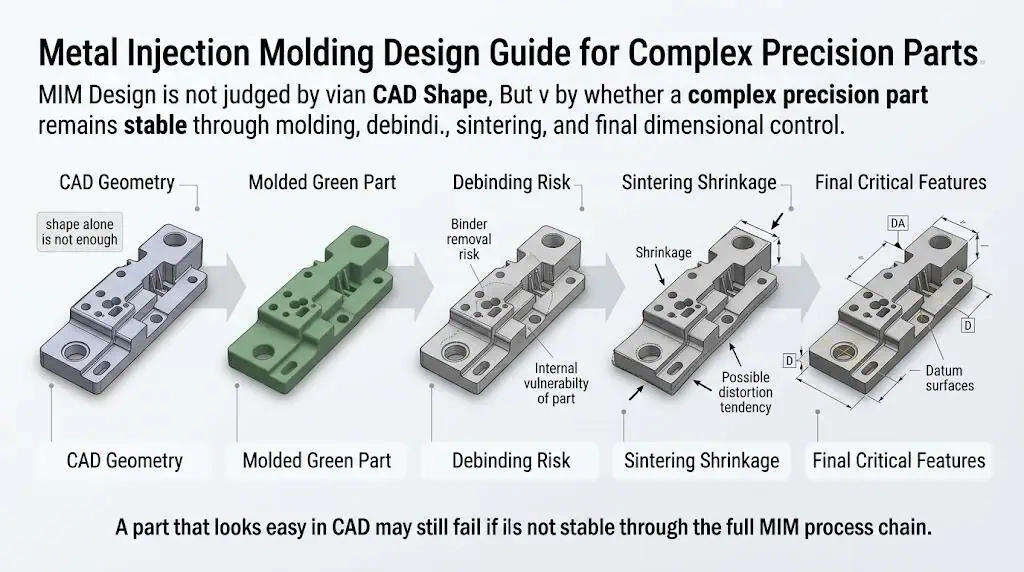

Metal injection molding design workflow showing CAD geometry, molded green part, debinding risk, sintering shrinkage, and final critical features for a complex precision part
좋은 MIM 설계는 CAD 형상만이 아니라 전체 공정 체인에 걸쳐 평가됩니다.

귀하의 부품이 MIM에 적합한 후보인가요?

부품이 단순히 작고, 금속이며, 시각적으로 복잡하다고 해서 강력한 MIM 후보로 간주되어서는 안 됩니다. 더 나은 질문은 형상이 성형, 탈지, 소결 및 최종 치수 제어를 통해 안정적으로 유지되면서 근접 성형 제조의 이점을 활용할 수 있는지 여부입니다. 실제 프로젝트 검토에서 적합성은 외관보다는 구조적 균형, 형상 논리, 그리고 기능과 제조성 간의 관계에 더 의존합니다.

좋은 MIM 후보는 일반적으로 의미 있는 형상 복잡성과 현실적인 치수 전략을 결합합니다. 경계선상의 부품은 여전히 제조 가능할 수 있지만, 종종 변형 민감도를 증가시키고, 지지 조건을 복잡하게 만들거나, 너무 많은 중요 형상을 소결 상태로 밀어넣는 형상을 포함합니다. 재설계 후보는 반드시 제조가 불가능한 것은 아니지만, 구조가 더 이상 MIM이 생산에서 효율적이고 반복적으로 제공할 수 있는 것과 잘 정렬되지 않습니다.

업계 참고 자료: MIMA의 “MIM으로 설계하기” 는 MIM 선택을 형상 복잡성, 재료 성능, 생산 수량 및 부품 비용의 네 가지 결합 요소로 설명합니다. 이 프레임워크는 이 가이드에 잘 맞습니다. 부품은 형상, 성능 목표 및 생산 논리가 모두 처음부터 근접 성형 제조를 지원할 때만 강력한 MIM 후보입니다.

MIM에 적합 MIM 적용에 한계 재설계 권장
실질적인 근접 성형 가치를 지닌 콤팩트한 형상 불균일한 전이부를 가진 혼합 벽 두께 지지되지 않은 넓은 평면 영역
균형 잡힌 벽 분포와 원활한 질량 흐름 취약한 단면에 연결된 국부적 중량 영역 정밀도가 중요한 소결 상태 피처가 너무 많음
가공이 비효율적인 기능적 복잡성 변형에 민감한 영역 근처의 여러 내부 피처 구조적 균형이 좋지 않은 강한 비대칭성
현실적인 위치로 제한된 중요 형상 구조적 움직임에 매우 민감한 평탄도 또는 정렬 후처리 보정에 크게 의존하는 형상
일반 형상과 정밀 인터페이스의 명확한 분리 공정 적용은 가능하지만 안정성 여유가 좁습니다. 다른 공정이 더 견고하고 경제적일 가능성이 높습니다.

1. 복잡한 정밀 부품을 위한 좋은 MIM 설계의 진정한 의미

초기 프로젝트 평가에서 흔히 저지르는 실수는 부품이 CAD에서 복잡해 보인다는 이유만으로 MIM 적용이 적합하다고 판단하는 것입니다. 그것만으로는 충분하지 않습니다. 좋은 MIM 부품은 단순히 포함된 디테일의 수, 얼마나 콤팩트해 보이는지, 또는 기존 가공이 얼마나 어려운지에 의해 정의되지 않습니다. 성형, 탈지, 소결 및 최종 치수 검증을 통해 구조가 안정적으로 유지되는지 여부에 의해 정의됩니다. 실용적인 관점에서 이는 형상이 완성된 도면뿐만 아니라 공정 기반 구조로 검토되어야 함을 의미합니다.

이러한 구분이 중요한 이유는 MIM 부품이 고체의 최종 치수 금속 부품으로 생산을 거치지 않기 때문입니다. 이들은 성형된 피드스톡 기반 형상으로 시작하여 바인더 제거 및 소결 과정을 거치며, 이 과정에서 수축과 구조적 반응이 품질의 핵심이 됩니다. 부품이 CAD에서 제조 가능해 보이더라도 내부 단면 로직이 좋지 않으면 소결 후 평탄도, 구멍 위치 또는 형상 일관성을 유지하지 못할 수 있습니다. 따라서 강력한 MIM 설계는 시각적 복잡성보다는 구조적 예측 가능성에 더 가깝습니다.

Comparison of a MIM part that looks manufacturable in CAD versus a structurally stable design with better shrinkage control and dimensional stability
쉽게 만들 수 있을 것처럼 보이는 부품이 항상 탈지 및 소결 후에도 안정적으로 유지되는 것은 아닙니다.

MIM 설계를 더 잘 이해하는 방법은 일련의 엔지니어링 질문을 던지는 것입니다. 벽 구조가 예측 가능하게 수축할 수 있을 만큼 균형 잡혀 있습니까? 중요 형상이 안정적인 영역에 위치해 있습니까? 국부적인 보스, 리브 또는 전이부가 숨겨진 변형 위험을 만들고 있습니까? 도면상에서 소결 상태로 유지해야 할 형상과 추후 가공이 필요할 수 있는 형상에 대한 현실적인 판단이 이루어졌습니까? 이러한 질문은 표면적인 CAD 외관보다 훨씬 더 많은 것을 드러냅니다. 또한 효율적으로 안정적인 생산으로 전환될 수 있는 설계와 수정 위주로 비용이 많이 드는 설계를 구분해 줍니다.

OEM 및 산업 제품 팀의 경우 이러한 사고 방식의 변화는 초기에 중요합니다. “복잡하다'는 것이 자동으로 ”MIM에 이상적이다'를 의미한다는 잘못된 가정을 피하는 데 도움이 됩니다. 실제로 최고의 MIM 설계는 일반적으로 복잡성과 균형, 형상 규율, 명확한 치수 전략이 결합된 설계입니다.

2. 첫 번째 결정: 부품이 MIM에 구조적으로 적합한가?

금형, 재료 선정 또는 비용 모델링에 앞서, 첫 번째 중요한 설계 질문은 부품이 MIM에 구조적으로 적합한지 여부여야 합니다. 모든 정밀 금속 부품이 이 공정에 적합한 것은 아닙니다. 일부 부품은 콤팩트한 형상, 유용한 형상 통합, 근접 네트 셰이프 효율성을 결합하여 MIM에서 뛰어난 가치를 얻습니다. 다른 부품은 기술적으로는 가능하지만 형상이 변형 압력, 치수 불안정성 또는 비현실적인 소결 상태 기대치를 생성하기 때문에 더 높은 위험을 수반합니다. 소수의 부품은 단순히 공정 적합성이 낮아 재설계하거나 다른 제조 경로로 평가해야 합니다.

적합한 MIM 부품은 일반적으로 균형 잡힌 형상, 실용적인 벽 두께 분포, 그리고 절삭 가공이 아닌 성형으로부터 진정한 이점을 얻는 복잡성을 결합합니다. 고위험 설계는 종종 급격한 두께-얇음 전이, 취약한 영역에 연결된 국부적 두꺼운 영역, 막힌 형상, 좁은 슬롯 또는 수축 예측을 어렵게 만드는 비대칭성을 포함합니다. 권장되지 않는 설계는 종종 MIM이 과도하게 큰 평평한 영역을 안정화하거나, 너무 많은 중요 형상을 직접 소결 상태로 유지하거나, 다른 공정이 더 견고할 형상을 요구합니다.

MIM part suitability chart showing suitable, high-risk, and not recommended geometries for complex precision metal injection molding parts
첫 번째 설계 결정은 부품 구조가 MIM에 진정으로 적합한지 여부이지, 단지 공정을 정당화할 만큼 복잡해 보이는지가 아닙니다.

이 분류는 프로젝트 관리 방식을 변경하기 때문에 중요합니다. 구조적으로 적합한 설계는 엔지니어링 검토 및 최적화로 바로 진행될 수 있습니다. 고위험 설계는 비용이나 일정 가정이 고정되기 전에 재설계 논의를 촉발해야 합니다. 적합하지 않은 설계는 부품이 작거나 금형이 개념적으로 가능해 보인다는 이유만으로 MIM을 통해 추진되어서는 안 됩니다. 우수한 MIM 공급업체는 도면을 견적만 내지 않습니다. 또한 형상이 공정이 일관되게 제공할 수 있는 것과 일치하는지 식별합니다.

즉, 공정 적합성은 수정이 시작되기 전에 판단되어야 합니다. 이 한 가지 결정은 샘플링 시간을 크게 절약하고, 불필요한 후가공을 줄이며, 더 안정적인 생산 프로그램으로 이어질 수 있습니다.

빠른 형상 위험 스냅샷

모든 설계 위험이 전체 형상에서 나타나는 것은 아닙니다. 많은 MIM 프로젝트에서 가장 중요한 문제는 개별적으로는 허용 가능해 보이지만 시스템적으로 불안정해지는 국부 형상 결정에 의해 발생합니다. 빠른 형상 검토는 부품이 근본적으로 균형 잡혀 있는지, 또는 여러 중간 위험 요소가 축적되어 더 심각한 제조성 문제로 이어지는지 식별하는 데 도움이 됩니다.

이 스냅샷의 목적은 전체 엔지니어링 검토를 대체하는 것이 아닙니다. 금형 제작 전에 일반적으로 관리 가능한 설계 조건과 더 면밀한 검토가 필요한 조건을 강조하기 위한 것입니다.

설계 특징 저위험 방향 고위험 신호 엔지니어링 참고 사항
벽 두께 보다 균형 잡힌 단면 분포 급격한 두께-얇음 변화 불균일한 단면 거동은 종종 변형을 유발함
구멍 및 슬롯 안정적이고 지지된 영역에 위치 좁거나 취약 영역에 집중 내부 형상이 주변 지오메트리를 불안정하게 만들 수 있음
평평한 표면 지지되고 구조적으로 균형 잡힘 지지되지 않은 큰 스팬 평탄도는 주변 질량 거동에 따라 달라짐
모서리 및 전이부 부드러운 반경과 완만한 하중 경로 중요 영역의 날카로운 모서리 급격한 형상 변화는 응력 거동을 집중시킴
보스 및 리브 가볍고 분산된 보강 적층되거나 밀집된 국부적 축적 과도하게 큰 보강은 국부적 불안정성을 초래할 수 있음
대칭성 더 나은 구조적 균형 부품 전체에 걸친 강한 비대칭 비대칭은 소결 수축을 예측하기 어렵게 만듦
중요 계면 제한적이고 전략적으로 배치됨 소결 상태에서 너무 많은 정밀도 요구 기능적 특징은 소결 후 가공이 필요할 수 있음
국부적 질량 제어되고 분산된 얇은 부분에 연결된 두꺼운 허브 국부적 질량 집중이 종종 변형을 유발함

3. 벽 두께 및 단면 전이: 가장 중요한 설계 규칙

모든 MIM 설계 원칙 중에서 벽 두께 균형과 단면 전이 제어가 일반적으로 가장 중요합니다. 많은 치수 및 휨 문제는 공칭 크기에서 시작되지 않습니다. 이는 부품 전체에 질량이 어떻게 분포되어 있는지에서 시작됩니다. 얇은 벽이 두꺼운 영역에 직접 연결되거나 한 단면이 다른 단면으로 너무 급격하게 변화하면 소결 수축을 제어하기가 더 어려워집니다. 그 결과는 나중에 평탄도 손실, 형상 이동, 굽힘 또는 중요한 기능 영역 주변의 불안정성으로 나타날 수 있습니다.

이는 모든 벽이 동일해야 한다는 의미는 아닙니다. 실제 부품은 변화가 필요합니다. 목표는 균일성 자체가 아니라 구조적 거동을 더 예측 가능하게 만드는 균형입니다. 잘 설계된 MIM 부품은 여전히 복잡한 형상과 차별화된 기능을 포함할 수 있지만, 단면 간의 전이는 소결 중 강한 국부적 움직임을 생성하지 않을 정도로 부드러워야 합니다.

Wall thickness and section transition comparison in MIM design showing uneven sections, heavy zones, smooth transitions, and lower warpage risk
벽 두께 균형은 MIM 부품의 수축을 제어하고 변형 위험을 줄이기 위한 가장 중요한 설계 규칙 중 하나입니다.

이 섹션은 특별한 주의가 필요합니다. 단면 불균형은 종종 금형 문제로 오진되기 때문입니다. 팀은 때때로 보정을 조정하거나 공정 매개변수를 변경하여 불안정한 결과를 수정하려고 시도하지만, 주요 원인은 설계 자체에 내재되어 있습니다. 무거운 국부 질량은 소결 중에 가벼운 단면처럼 거동하지 않으며, 여기에 부착된 얇은 영역은 동일한 열 사이클에서 다르게 반응하는 경우가 많습니다. 형상이 강한 내부 당김을 생성하면 보정이 더 어렵고 신뢰성이 떨어집니다.

가장 좋은 설계 방법은 부품을 단면으로 평가하는 것이며, 상부 외관만 신뢰해서는 안 됩니다. 외부에서 보기에는 깔끔하고 효율적으로 보일 수 있지만 내부에는 불량한 전환이 포함될 수 있습니다. 단면 로직을 조기에 검토하면 엔지니어링 팀이 금형 제작 전에 변형을 줄일 수 있는 훨씬 더 좋은 기회를 얻을 수 있습니다.

4. 홀, 슬롯, 그루브 및 블라인드 형상 설계 방법

내부 및 반내부 형상은 초기 CAD 검토에서 예상되는 것보다 더 많은 MIM 리스크를 만드는 경우가 많습니다. 작은 홀, 좁은 슬롯, 그루브 및 블라인드 디테일은 도면상의 형상으로는 단순해 보일 수 있지만, 부품이 탈지 및 소결 과정을 거치면 민감한 영역이 될 수 있습니다. MIM에서 홀은 단순한 구멍이 아닙니다. 최종 거동은 주변 벽 균형, 국부 지지, 단면 두께, 그리고 해당 형상이 미용적 형태, 일반 위치 결정 형상 또는 정밀 인터페이스로 사용되는지 여부에 따라 달라집니다.

이것이 내부 형상 설계가 공칭 크기만이 아니라 기능, 위치 및 구조적 영향을 기준으로 평가되어야 하는 이유입니다. 균형 잡힌 영역의 작은 홀은 소결 상태 그대로 사용해도 합리적일 수 있습니다. 무거운 전이 영역 근처의 정밀 보어는 가공하지 않고 신뢰하기 어려울 수 있습니다. 블라인드 홀은 예상보다 국부 강도를 약화시킬 수 있습니다. 좁은 슬롯은 국부 강성을 감소시키거나 근처의 불균일한 수축 거동을 증가시켜 민감성을 유발할 수 있습니다.

MIM design guide for holes, blind holes, narrow slots, and grooves showing local instability and features that may require post-sinter machining
작은 홀, 블라인드 형상 및 좁은 슬롯은 CAD에서 보이는 것보다 더 많은 설계 리스크를 만드는 경우가 많습니다.

여기서 가장 유용한 엔지니어링 습관 중 하나는 형태 형상과 기능 형상을 분리하는 것입니다. 홀, 그루브 또는 슬롯이 주로 전체 형상, 비핵심 조립 여유 또는 2차 기능을 지원하기 위해 존재한다면, 근사 형상(near-net shape)으로 허용될 수 있습니다. 동일한 형상이 결합, 정렬, 밀봉 또는 성능에 핵심적인 경우, 설계 검토에서는 해당 형상이 정말로 소결 상태(as-sintered) 범주에 속하는지 질문해야 합니다. 많은 성공적인 MIM 프로그램에서 최선의 해결책은 형상을 제거하는 것이 아니라, 형상이 어떻게 구현되는지 재설계하고 최종 정밀도를 위해 2차 가공을 예약할지 결정하는 것입니다.

이것이 현실적인 설계 규율이 큰 차이를 만드는 부분이기도 합니다. 일반적으로 구조가 지지하지 못하는 정밀도 기대치로 전체 부품에 과부하를 주는 것보다, 어떤 내부 형상이 진정으로 중요한지 정의하는 것이 더 좋습니다.

5. 모서리, 라운드, 리브, 보스 및 국부 질량 집중

많은 불안정한 MIM 부품은 하나의 명백한 주요 형상 오류로 인해 실패하지 않습니다. 일련의 국부 형상 결정이 숨겨진 불균형을 만들기 때문에 실패합니다. 날카로운 모서리, 적층된 보스, 과도한 리브 패턴 및 집중된 국부 질량은 전체 부품이 여전히 합리적으로 보일 때조차 수축 거동을 방해할 수 있습니다. 이러한 디테일은 종종 2차적인 것으로 취급되지만, 실제 MIM 설계에서는 소결 중 부품 반응에 강한 영향을 미칩니다.

날카로운 전이는 더 심한 구조적 변화를 만드는 경향이 있습니다. 이미 두꺼운 영역에 배치된 과도하게 큰 보스는 국부 불안정성을 강화할 수 있습니다. 조밀한 리브 배치는 보강처럼 보일 수 있지만, 적절히 균형을 맞추지 않으면 설계를 개선하는 대신 새로운 단면 불일치를 추가할 수 있습니다. 여러 형상이 질량 분포를 고려하지 않고 한 국부 영역에 적층되면 작은 디테일도 문제가 될 수 있습니다.

MIM design comparison of sharp corners, radii, ribs, bosses, and local mass buildup affecting shrinkage stability in precision parts
급격한 단면 변화와 국부적인 질량 집중은 전체 형상이 합리적으로 보이더라도 정밀 MIM 부품을 불안정하게 만들 수 있습니다.

더 나은 설계 접근 방식은 모든 국부 형상을 피하는 것이 아니라, 해당 형상이 부품의 구조적 논리와 조화를 이루도록 하는 것입니다. 라운드 처리는 단면 연속성을 개선할 수 있습니다. 보스는 과도하게 커지지 않으면서도 기능을 유지할 수 있습니다. 리브는 혼잡을 유발하지 않고 균형을 지지한다면 구조를 강화할 수 있습니다. 많은 경우 안정성은 설계 의도를 줄이는 것이 아니라, 부품 전체에 해당 의도를 더 지능적으로 분산시킴으로써 개선됩니다.

이것은 경험이 중요한 영역입니다. 국부 형상 설계는 한 번에 하나씩 결정할 때는 수용 가능해 보일 수 있지만, 안정화하기 어려운 형상으로 축적될 수 있습니다. 이러한 세부 사항을 고립된 CAD 형상이 아닌 시스템으로 검토하는 것이 견고한 부품과 수정이 많은 개발 경로를 구분짓는 경우가 많습니다.

6. 정밀 MIM 설계에서의 대칭성, 평탄도 및 구조적 균형

대칭성은 MIM 설계에서 미적 선호도만을 의미하지 않습니다. 이는 종종 소결 수축이 더 예측 가능하게 거동할지 여부를 나타내는 강력한 지표입니다. 형상의 균형이 더 잘 잡히고, 질량이 더 고르게 분포되며, 지지 조건이 더 일관될 때, 일반적으로 부품을 제어하기가 더 쉬워집니다. 반대로, 비대칭 구조, 넓은 무지지 평면 및 불균일한 보강 패턴은 공칭 형상이 단순해 보일 때조차 변형을 유발할 수 있습니다.

평탄도는 특히 과소평가되기 쉽습니다. 넓은 평탄 영역은 CAD에서는 단순해 보이고 서류상으로는 검사하기 쉬워 보이지만, 구조의 나머지 부분에 매우 민감합니다. 평탄한 기준면은 평탄 영역 자체가 잘못 그려졌기 때문이 아니라, 소결 중에 주변 형상이 부품을 불균일하게 당기기 때문에 불안정해질 수 있습니다. 무지지 스팬도 유사한 위험을 만듭니다. 구조의 한쪽이 다른 쪽과 다르게 거동하면 치수 변동 가능성이 높아집니다.

Symmetry and flatness in MIM design showing how asymmetrical geometry, large flat surfaces, and unsupported spans increase distortion risk
균형 잡힌 형상은 일반적으로 더 예측 가능하게 수축하는 반면, 비대칭성과 무지지 평탄 영역은 변형 위험을 증가시킵니다.

이것이 중요한 이유는 많은 팀이 평탄도 위험에 대응하여 구조를 개선하기보다는 공차를 강화하기 때문입니다. 이는 일반적으로 너무 늦게 발생합니다. 공차는 안정성을 만들지 않습니다. 구조가 안정성을 만듭니다. 형상이 움직이려고 한다면, 더 엄격한 도면은 동일한 불안정성을 더 큰 검사 문제로 바꿀 뿐입니다. 더 효과적인 전략은 부품이 금형에 들어가기 전에 움직임의 원인을 줄이는 것입니다.

복잡한 정밀 MIM 부품의 경우, 대칭성 검토, 지지 로직 및 구조적 균형은 최종 단계의 개선 사항이 아닌 1차 설계 점검으로 취급되어야 합니다.

소결 지지 조건을 고려한 설계

MIM 부품은 최종 사용 방향만으로 평가해서는 안 됩니다. 소결 중 지지되는 상태에서도 검토해야 합니다. 이는 중요한 설계 원칙입니다. CAD에서 안정적으로 보이는 형상이 제한된 지지대 위에 놓이거나, 간격을 가로지르거나, 열 사이클 동안 불균일한 질량을 지탱할 때 매우 다르게 반응할 수 있기 때문입니다. 실제로 지지 조건은 평탄도, 휨 제어 및 치수 반복성과 밀접한 관련이 있습니다.

모든 넓은 면이 자동으로 좋은 지지면이 되는 것은 아니며, 겉보기에 견고한 구조라도 부품이 가열되고 수축할 때 안정적으로 유지된다고 단정할 수 없습니다. 지지되지 않은 스팬, 약한 전이부, 불균일하게 하중을 받는 형상은 소결 중에 더 민감해지는 경우가 많습니다. 따라서 설계 검토에서는 특정 형상을 성형할 수 있는지 여부뿐만 아니라, 실제 소결되는 조건에서 해당 형상이 구조적으로 타당한지도 질문해야 합니다.

주요 검토 사항:
  • 부품 형상에 자연적으로 안정적인 지지 영역이 있는가?
  • 긴 스팬이나 얇은 암이 소결 중 지지될 때 더 민감해지지 않는가?
  • 부품이 지지면으로서 예측 가능하게 작동하지 않을 수 있는 평평한 면에 지나치게 의존하고 있지 않은가?
  • 작은 구조적 재설계로 금형 제작 전에 지지 안정성을 개선할 수 있는가?

7. 파팅 라인, 게이트 위치 및 이젝션: 설계는 금형 로직과 함께 작동해야 함

MIM 설계는 금형 로직과 분리될 수 없습니다. 부품이 CAD에서 구조적으로 타당해 보여도, 필요한 파팅 라인이 중요 표면을 가로지르거나, 게이트 위치가 충전 불균형을 초래하거나, 취약한 영역 아래에 이젝션 힘이 가해져야 하는 경우 위험해질 수 있습니다. 따라서 설계 검토에는 부품의 형상뿐만 아니라 부품이 어떻게 분할되고, 충전되며, 성형 중에 취출될 가능성이 있는지도 포함되어야 합니다.

파팅 라인 위치는 외관 영역, 밀봉면 및 기능적으로 중요한 형상에 영향을 줄 수 있으므로 중요합니다. 게이트 위치는 충전 경로와 피드 균형이 성형 일관성과 이후 치수 거동에 영향을 미치므로 중요합니다. 이젝션은 정적 모델에서는 허용 가능해 보이는 미세 영역이 그린 상태 또는 부품이 완전 치밀화되기 전에 힘이 가해질 때 취약해질 수 있으므로 중요합니다.

MIM tooling interface diagram showing parting line placement, gate position, and ejection layout for complex precision parts
스플릿 라인, 게이트 위치, 이젝션 지지와 같은 금형 결정은 중요 형상의 안정성에 큰 영향을 미칠 수 있습니다.

실용적인 교훈은 간단합니다. 금형은 설계가 확정된 후에 해결해야 할 하류 문제로 취급되어서는 안 됩니다. 우수한 MIM 개발은 형상과 금형 전략이 함께 검토될 때 시작됩니다. 설계가 불량한 스플릿 조건, 불리한 피드 경로 또는 취약한 이젝션 배치를 강제한다면, 공정 최적화가 시작되기 전에 부품의 견고성이 저하될 수 있습니다.

복잡한 정밀 부품의 경우, 설계와 금형 검토 간의 조기 협력은 예방 가능한 샘플링 문제를 줄이는 가장 빠른 방법 중 하나인 경우가 많습니다.

8. 치수 전략: 소결 상태로 유지할 부분과 이후 가공할 부분

진지한 MIM 프로젝트에서 가장 중요한 결정 중 하나는 부품을 성형할 수 있는지 여부가 아니라, 어떤 형상은 소결 상태로 유지하고 어떤 형상은 이후에 마무리 가공할지입니다. 우수한 MIM 설계는 모든 형상을 동일한 치수 기대치에 맞추도록 강요하지 않습니다. 일반 형상과 중요 인터페이스를 분리하고, 가장 가치를 창출하는 부분에 정밀도를 할당합니다.

구조가 잘 설계되고 공정 제어가 안정적이라면, 많은 비중요 외부 형상, 일반 표면 및 더 넓은 형상 정의 기능은 소결 상태로 유지될 수 있습니다. 그러나 최종 맞춤 보어, 중요 데이텀 면, 정밀 나사산 및 엄격하게 제어되는 인터페이스 형상은 종종 다른 전략이 필요합니다. 이러한 형상이 조립, 정렬, 운동, 밀봉 또는 성능에 핵심적인 경우, 소결 후 가공이 더 견고하고 경제적인 선택일 수 있습니다.

As-sintered versus post-machined features in MIM parts showing precision bores, datum faces, threads, and dimensional strategy
실용적인 MIM 설계 전략은 일반적인 소결 상태 형상과 소결 후 가공해야 할 형상을 분리합니다.

이는 MIM의 한계를 나타내는 것이 아닙니다. 이는 엔지니어링 팀이 기능적 우선순위를 이해하고 있음을 나타냅니다. 마치 전체 부품이 최종 가공된 부품처럼 작동해야 하는 것처럼 모든 치수를 과도하게 지정하면 견고성이 저하되고 비용이 증가하는 경우가 많습니다. 더 나은 접근 방식은 MIM의 근사 형상(Near-Net-Shape) 가치를 보호하면서 기능을 실제로 정의하는 형상에 대해 선택적 마무리 가공을 예약하는 것입니다.

치수 전략이 설계 단계에 통합되면, 일반적으로 수율이 향상되고 검사 로직이 명확해지며, 프로젝트 후반에 공차 능력에 대한 불필요한 논쟁이 줄어듭니다.

공식 재료 지정 및 엔지니어링 특성 참조를 위해 설계자는 프로젝트 요구 사항을 공식 MPIF 표준 포털, 여기서 MPIF Standard 35-MIM은 일반적인 MIM 재료의 참조 기준으로 제공됩니다. 실제로 달성 가능한 공차는 공급업체별 DFM 검토를 통해 확인해야 합니다. 최종 치수 성능은 형상, 벽 두께 균형, 금형 전략, 소결 지지대, 그리고 피처가 소결 상태 그대로 유지되는지 또는 이후 가공되는지에 따라 달라지기 때문입니다.

어떤 피처는 소결 상태로 두고, 어떤 피처는 이후 가공해야 할까요?

효과적인 MIM 치수 전략은 모든 피처를 동일하게 취급하지 않습니다. 근접 최종 형상으로 유지할 수 있는 형상과 조립, 밀봉, 정렬 또는 성능을 직접 제어하는 인터페이스를 구분합니다. 이는 MIM 설계에서 가장 실용적인 결정 중 하나이며, 공정의 경제적 가치를 보호하면서 전체 부품에 비현실적인 정밀도 요구를 피할 수 있게 해줍니다.

일반적으로 넓은 형상 정의 피처는 소결 상태로 두는 것이 적합한 반면, 조립이나 기능 정밀도를 결정하는 인터페이스는 더 면밀히 검토해야 합니다. 목표는 필요한 것보다 더 많이 가공하는 것이 아닙니다. 목표는 진정으로 가공이 필요한 피처에만 가공을 한정하는 것입니다.

피처 유형 일반적으로 소결 상태 적합 종종 후가공이 더 나은 경우 이유
일반 외곽 프로파일 아니오 넓은 형상은 일반적으로 근접 최종 형상의 이점을 지원함
외관 비중요 표면 가끔 외관 수준과 최종 요구 사항에 따라 다름
비중요 관통 구멍 자주 가끔 기능적 민감도가 최종 결정을 좌우함
일반 슬롯 또는 홈 자주 가끔 국부적 안정성과 공차 요구 사항이 중요함
위치 결정 보어 가끔 자주 위치 및 크기 제어를 위해 더 정밀한 마감이 필요할 수 있음
데이텀 면 가끔 자주 평탄도와 기준 일관성이 더 중요한 경우가 많음
밀봉면 소결 상태 그대로는 거의 선호되지 않음 자주 표면 상태와 치수 정밀도가 중요함
압입 홀 거의 없음 일반적으로 간섭 피쳐는 일반적으로 더 엄격한 관리가 필요함
정밀 나사 거의 없음 일반적으로 기능적 맞물림은 일반적으로 후가공이 유리함
중요 조립 인터페이스 가끔 자주 최종 기능이 치수 할당을 결정해야 함

9. 수축을 고려한 설계: 형상이 결과를 결정한다

MIM 설계에서 수축은 가장 자주 오해되는 주제 중 하나입니다. 단순히 스케일 문제로 간주되곤 하지만, 실제 부품 거동은 더 복잡합니다. 수축은 형상에 의존적입니다. 동일한 부품의 다른 영역은 벽 두께, 비대칭성, 국부 지지 및 단면 전환에 따라 다르게 반응할 수 있습니다. 이것이 공칭 CAD에서 관리 가능해 보이는 설계가 소결 후 안정화하기 어려워질 수 있는 이유입니다.

균형 잡힌 구조는 더 예측 가능하게 움직이는 경향이 있습니다. 불균형 구조는 방향성 뒤틀림, 형상 변위, 평탄도 변화 또는 보정만으로 해결되지 않는 국부 응력 거동을 보일 수 있습니다. 이러한 경우 문제는 금형이 잘못 스케일링된 것이 아닙니다. 문제는 열 사이클 동안 형상이 불균일한 움직임을 유발한다는 점입니다.

MIM shrinkage design diagram showing how geometry complexity affects shrinkage behavior, dimensional movement, and compensation limits
MIM의 수축은 단순한 스케일 팩터뿐만 아니라 형상과 단면 균형에 의해 영향을 받습니다.

이것이 수축 검토가 최종 단계의 금형 보정 작업이 아닌 설계 검토로 시작되어야 하는 이유입니다. 보정은 안정적인 설계를 개선하는 데 도움이 될 수 있지만, 불안정한 설계를 구제하는 경우는 드뭅니다. 형상에 단면 불균형, 급격한 전환 또는 구조의 비대칭 하중이 포함되어 있으면, 후공정 조정을 아무리 많이 시도해도 부품을 예측하기가 더 어려워집니다.

엔지니어링 팀을 위한 실용적인 결론은 명확합니다. 예측 가능한 MIM 수축을 원한다면 형상 자체의 예측 가능성을 개선하는 것부터 시작하십시오.

10. MIM 샘플링 문제를 유발하는 일반적인 설계 실수

반복되는 많은 MIM 개발 문제는 소수의 익숙한 설계 실수에서 비롯됩니다. 여기에는 급격한 두께 변화, 중요 영역의 날카로운 모서리, 얇은 구조에 연결된 두꺼운 허브, 국부 단면을 약화시키는 블라인드 피처, 큰 지지되지 않은 평면, 그리고 너무 많은 정밀 피처가 소결 상태 그대로 유지되기를 기대하는 도면이 포함됩니다. 이러한 조건 각각은 그 자체로 특이하지 않습니다. 문제는 이러한 조건이 너무 일찍 수용되고 금형 및 샘플링이 시작된 후에야 문제가 제기되는 경우가 많다는 점에서 비용이 많이 든다는 것입니다.

이러한 실수가 중요한 이유는 단순히 결함을 유발하기 때문만이 아닙니다. 또한 불확실성을 유발합니다. 구조적으로 불안정한 부품은 튜닝, 검사 및 반복 생산으로의 확장이 더 어려워집니다. 하나의 문제가 단독으로는 관리 가능해 보이더라도, 하나의 형상에 여러 작은 실수가 결합되면 도면이 암시하는 것보다 훨씬 덜 견고한 부품이 생성될 수 있습니다.

Common MIM design mistakes in complex precision parts including thick-thin transitions, sharp corners, blind holes, flatness risk, and over-specified features
많은 비용이 많이 드는 샘플링 문제는 조기에 식별할 수 있는 몇 가지 반복적인 설계 실수에서 시작됩니다.

이것이 숙련된 MIM 검토가 종종 패턴 인식처럼 작용하는 이유입니다. 목표는 단순히 CAD 모델이 기술적으로 도면화 가능한지 확인하는 것이 아닙니다. 목표는 시행착오 비용이 발생하기 전에 알려진 불안정 메커니즘을 식별하는 것입니다. 이러한 설계 패턴을 조기에 발견하는 것은 일반적으로 금형에 반영된 후 수정하려고 시도하는 것보다 훨씬 가치가 있습니다.

프로젝트 팀의 경우, 이 섹션은 금형 제작 전 필터 역할을 합니다. 이러한 경고 신호 중 여러 개가 함께 나타나면 프로그램이 진행되기 전에 설계에 대한 더 깊은 구조적 검토가 필요할 가능성이 높습니다.

금형 제작 전 설계 검토 체크리스트

금형 제작을 시작하기 전에 설계는 단순한 도면이 아닌 생산 시스템으로 검토되어야 합니다. 이 단계에서 많은 피할 수 있는 MIM 문제를 저렴한 비용으로 줄일 수 있습니다. 구조적 불균형, 비현실적인 치수 할당 또는 금형과의 부적절한 상호 작용이 설계에 내재되면 수정이 더 느리고 비용이 많이 듭니다. 짧지만 체계적인 금형 제작 전 검토는 많은 후속 시행착오를 방지할 수 있습니다.

아래 체크리스트는 엔지니어링 팀, 조달 팀 및 OEM 프로젝트 소유자가 형상이 본격적인 MIM 개발에 적합한지 확인하는 데 도움을 주기 위한 것입니다.

금형 제작 전 검토 체크리스트
  • MIM에 대한 부품 적합성이 가정이 아닌 확인되었음
  • 벽 두께 균형 및 단면 전이가 검토되었음
  • 국부적 질량 집중, 리브, 보스 및 날카로운 모서리가 확인되었음
  • 중요 형상이 일반적인 근최종 형상 형상과 명확히 분리되었음
  • 소결 후 가공이 필요할 가능성이 있는 형상이 조기에 식별되었습니다.
  • 평탄도 민감 영역과 수축 민감 영역이 플래그 지정되었습니다.
  • 소결 중 지지 조건이 구조 검토에서 고려되었습니다.
  • 파팅 라인, 게이트 위치 및 이젝션 영향이 금형 로직을 염두에 두고 논의되었습니다.
  • 금형 릴리스 전에 샘플링 검증 포인트가 정의되었습니다.
  • 설계가 공칭 형상 완성뿐만 아니라 안정성에 대해 검토되었습니다.

11. 사례 기반 설계 학습: 구조 재설계가 무한 수정보다 효과적인 이유

가장 설득력 있는 MIM 설계 교훈은 종종 전후 엔지니어링 사례에서 비롯됩니다. 실제 프로젝트에서 불안정한 결과는 항상 가공 오류만으로 발생하지 않습니다. 종종 형상 자체에 뿌리를 두고 있습니다. 단면 균형이 좋지 않고 지지가 약하며 국부적으로 질량이 집중된 부품은 소결 후 뒤틀리거나 중요한 형상이 이동하거나 치수 일관성을 잃을 수 있으며, 반복적인 수정만으로는 완전히 해결할 수 없습니다. 이러한 경우 최상의 개선은 일반적으로 금형을 끝없이 조정하는 대신 구조를 재설계하는 것입니다.

이것이 사례 기반 학습을 매우 가치 있게 만드는 이유입니다. 부품이 실패했다는 사실뿐만 아니라 실패 이유와 결과를 바꾼 재설계 유형을 보여줍니다. 무거운 영역이 코어링되고, 전환이 부드러워지고, 지지가 개선되거나, 중요한 형상이 더 안정적인 영역으로 재배치되면 부품은 시스템으로서 더 예측 가능해집니다. 형상이 더 이상 공정과 싸우지 않기 때문에 공정 창을 관리하기가 더 쉬워집니다.

MIM engineering case study showing original unstable part design, failure after sintering, corrected geometry, and improved dimensional stability
실제 프로젝트 학습은 종종 원래의 불안정한 설계를 수정된 구조 및 최종 안정적인 결과와 비교함으로써 이루어집니다.

고객 및 OEM 팀에게 있어, 이는 공급업체의 전문성이 드러나는 지점입니다. 유능한 MIM 제조업체는 단순히 부품이 어렵다고 보고하는 것을 넘어, 근본 원인을 파악하고 문제가 형상, 치수 기대치, 또는 공정 적합성 중 어디에서 발생하는지 설명하며, 가장 효율적인 해결 방안을 정의하는 데 도움을 줍니다. 때로는 금형 개선이 필요할 수 있고, 선택적 가공이 필요할 수도 있으며, 실제 구조적 재설계가 필요할 수도 있습니다.

이 차이는 중요합니다. 이는 도면에만 반응하는 공급업체와 반복 비용이 고정되기 전에 제조성을 개선할 수 있는 공급업체의 차이입니다. 더 많은 실제 사례를 원하는 독자는 공개된 MIMA 사례 연구, 를 참조할 수 있으며, 이는 초기 설계 협업, 금형 방향 결정, 형상 단순화가 제조성을 개선하고 후가공을 줄이는 방법을 보여줍니다.

결론

금속 사출 성형은 복잡한 정밀 부품에 큰 가치를 제공할 수 있지만, 설계가 실제 공정 동작과 일치할 때만 가능합니다. 좋은 MIM 설계는 단순히 많은 기능을 가진 작은 금속 부품을 만드는 것이 아닙니다. 구조가 MIM에 적합한지 결정하고, 섹션을 균형 있게 조정하여 소결 수축 불안정성을 줄이며, 국부적 형상 축적을 제어하고, 현실적인 마감 전략으로 중요 치수를 보호하며, 샘플링 시작 전에 금형 상호 작용을 검토하는 것입니다.

엔지니어, 조달 팀, OEM 프로그램 관리자에게 가장 중요한 핵심은 간단합니다. MIM 설계 로직을 통해 부품을 조기에 평가할수록 품질, 비용, 생산 리스크를 통제하기 쉬워집니다. 도면이 형상만 검토되고 구조적 안정성은 검토되지 않으면, 문제는 일반적으로 나중에 나타나고 수정이 더 어려워집니다. 설계가 처음부터 적절히 검토되면, MIM은 훨씬 더 강력하고 예측 가능한 제조 경로가 됩니다.

복잡한 정밀 금속 부품을 개발 중이고 MIM 적합성을 평가하려는 경우, 가장 좋은 시작점은 금형이 릴리스되기 전에 섹션 균형, 형상 안정성, 수축 거동, 기능적 치수 전략에 초점을 맞춘 설계 검토입니다.

산업 표준 및 참고 사항

공식적인 엔지니어링 참고 자료가 필요한 독자를 위해, 공식 MPIF 표준 포털 에는 일반적인 금속 사출 성형 재료 참조를 위한 MPIF Standard 35-MIM이 포함됩니다. MPIF는 또한 자재 표준이 ASTM 및 ISO 표준과 상호 참조된다고 명시합니다.

실제 생산 현장에서는 최종 공차 능력을 항상 DFM 검토 중 MIM 공급업체와 확인해야 합니다. 부품 형상, 두께 균형, 게이트 전략, 탈지 및 소결 거동, 후처리 결정이 모두 최종 결과에 영향을 미치기 때문입니다.

기술 검토 및 참고 사항

이 글은 복잡한 정밀 MIM 부품을 위한 제조성 설계(DFM) 사고에 초점을 맞춥니다. 완전한 재료 가이드, 완벽한 마감 가이드 또는 광범위한 공정 비교 문서로 사용하기 위한 것이 아닙니다. 목적은 금형 제작 전에 형상, 지지 로직, 수축 거동, 금형 상호 작용 및 치수 할당을 검토해야 하는 방법을 설명하는 것입니다.

내용은 실제 제조 평가에 사용되는 실용적인 MIM 설계 검토 논리를 기반으로 합니다. 적절한 경우, 이 가이드는 재료 선택, 공차 능력, 소결 후 마감 및 공정 비교에 대한 별도의 기술 자료와 함께 읽어야 합니다. 이러한 주제는 설계에 집중해야 하는 이 글에서 확장하기보다는 전용 문서에서 다루는 것이 가장 좋기 때문입니다.

저자

XTMIM 엔지니어링 팀 작성

이 글은 XTMIM 엔지니어링 콘텐츠 팀이 복잡한 정밀 부품을 위한 실제 금속 사출 성형(MIM) 설계 검토 논리를 기반으로 작성했습니다. 여기에는 구조 적합성 평가, 두께 전환 검토, 수축 위험 분석, 금형 타당성 및 치수 제어 계획이 포함됩니다.

내용은 특히 금형 제작 전에 형상 복잡성, 치수 안정성 및 소결 후 피처 전략을 평가해야 하는 부품에 대해 MIM 프로젝트 개발에 사용되는 실제 제조 측면 사고를 반영합니다.

기술 검토: 제조성 논리, 용어 정확성 및 구조 설계 관련성에 대해 XTMIM MIM 엔지니어링 팀이 검토했습니다.

FAQ

MIM 부품 설계에 관한 자주 묻는 질문

이 질문들은 엔지니어와 구매자가 금속 사출 성형(MIM)으로 제작되는 복잡한 정밀 부품을 평가할 때 가장 흔히 고려하는 설계 관련 사항을 다룹니다.

어떤 부품이 금속 사출 성형(MIM)에 적합한가요?
MIM에 적합한 부품은 단순히 형상이 복잡하다고 결정되지 않습니다. 균형 잡힌 형상, 실용적인 두께 분포, 관리 가능한 단면 전환, 현실적인 치수 전략도 갖추어야 합니다. 가장 적합한 부품은 성형, 탈지, 소결 과정에서 구조적 안정성을 유지하면서 근접 성형(near-net-shape) 생산의 이점을 얻을 수 있는 부품입니다.
MIM 설계에서 두께 균형과 단면 전환이 왜 중요한가요?
두께 균형은 소결 중 부품의 거동을 제어하는 데 도움이 됩니다. 두꺼운 부분과 얇은 부분이 너무 급격하게 연결되면 수축 예측이 어려워지고 변형 위험이 증가합니다. 부드러운 전환은 일반적으로 구조적 안정성을 개선하고 휨, 굽힘 또는 치수 이탈 가능성을 줄입니다.
MIM에서 모든 구멍, 슬롯 및 블라인드 형상을 소결 상태 그대로 만들 수 있나요?
항상 그렇지는 않습니다. 작은 구멍, 좁은 슬롯 및 블라인드 형상은 가능할 수 있지만, 안정성은 국부 구조, 주변 두께 및 최종 치수 요구 사항에 따라 달라집니다. 비중요 형상은 소결 상태로 유지될 수 있지만, 정밀 형상은 종종 소결 후 가공으로 전환해야 합니다.
MIM 수축은 단순한 축소 계수인가요?
아닙니다. MIM의 수축은 형상에 큰 영향을 받습니다. 단면이 균형 잡힌 부품은 일반적으로 더 예측 가능하게 수축하는 반면, 비대칭, 국부 질량 집중 및 급격한 전환은 불균일한 움직임을 유발할 수 있습니다. 따라서 좋은 수축 제어는 금형 보정뿐만 아니라 더 나은 형상 설계에서 시작됩니다.
소결 후 일반적으로 가공해야 하는 형상은 무엇인가요?
조립, 정렬, 밀봉 또는 기능 정밀도에 직접 영향을 미치는 형상은 소결 후에 가공하는 것이 더 적합합니다. 여기에는 정밀 보어, 중요 기준면, 밀착 맞춤 인터페이스 및 일부 나사산이 포함될 수 있습니다. 우수한 MIM 치수 전략은 일반적인 근사최종형상 형상과 실제로 중요한 최종 형상을 분리합니다.
가장 흔한 MIM 설계 실수는 무엇인가요?
흔한 실수로는 급격한 두께 변화, 큰 지지되지 않은 평면, 중요 영역의 날카로운 모서리, 과도한 국부 질량 집중, 비현실적인 전소결 상태 공차 기대, 그리고 금형 로직을 무시한 형상 배치가 있습니다. 이러한 문제는 종종 샘플링 난이도를 높이고 치수 반복성을 저하시킵니다.
MIM 제조성 검토는 얼마나 빨리 이루어져야 하나요?
이상적으로는 금형 제작 전에 이루어져야 합니다. 조기 검토를 통해 부품이 MIM에 구조적으로 적합한지, 주요 형상이 안정적인 영역에 배치되었는지, 치수 전략이 현실적인지 확인할 수 있습니다. 이러한 문제가 조기에 해결될수록 비용 절감, 개발 시간 단축, 생산 안정성 향상이 용이해집니다.
