كيف يؤثر اختيار المواد على جودة أجزاء MIM

في القولبة بالحقن المعدني، اختيار المواد ليس مجرد اختيار سبيكة. إنه قرار جودة مبكر يؤثر على سلوك الانكماش، تطور الكثافة، التكرار البعدي، استجابة السطح، واتساق الإنتاج عبر مسار التصنيع الكامل.

غالبًا ما يُناقش اختيار المواد في القولبة بالحقن المعدني كما لو أنه يحدد فقط الخصائص الاسمية مثل القوة أو الصلابة أو مقاومة التآكل. في الممارسة العملية، هذه النظرة ضيقة جدًا. تؤثر المادة المختارة أيضًا على سلوك المسحوق، وأداء مادة التغذية، واستجابة إزالة المادة الرابطة، وانكماش التلبيد، واستقرار الميزات، واستجابة التشطيب، والتكرار من دفعة إلى أخرى. لهذا السبب، فإن المادة المناسبة لجزء MIM ليست تلقائيًا المادة ذات أعلى قيم في ورقة البيانات. إنها المادة التي تدعم بشكل أفضل هدف الجودة الحقيقي للجزء عبر مسار الإنتاج الكامل.

بالنسبة للفرق الهندسية والمشترين، السؤال الأكثر فائدة ليس “أي سبيكة تبدو أفضل؟” بل “أي مادة تعطي هذا الجزء المحدد أفضل فرصة لتحقيق المتطلبات البعدية والوظيفية والتجميلية في إنتاج مستقر؟” هذا التحول في التفكير مهم. المادة التي تبدو مثالية من الناحية النظرية قد تخلق مع ذلك خطر التشويه، أو عدم تناسق التشطيب، أو عبء عملية غير ضروري بمجرد أخذ الهندسة ومستوى التسامح والعمليات النهائية في الاعتبار.

ما معنى “جودة الجزء” حقًا في MIM

في MIM، لا ينبغي أبدًا اختزال جودة الجزء إلى رقم ميكانيكي واحد. قد يجتاز الجزء متطلبات الشد ومع ذلك يفشل في التطبيق الحقيقي إذا انحرف موضع الثقب بعد التلبيد، أو كان التسطيح غير مستقر، أو كان تشطيب السطح غير متناسق، أو كانت استجابة التشطيب ضعيفة. جودة MIM الجيدة متعددة الأبعاد، وهذا هو بالضبط سبب استحقاق اختيار المواد لمزيد من الاهتمام في وقت مبكر من المشروع.

البعد الأول هو جودة الأبعاد. يشمل ذلك اتساق الانكماش، استقرار التفاوتات، الاستواء، دقة الميزات، ومقاومة الالتواء أو التشوه. بالنسبة للعديد من أجزاء MIM، خاصة المكونات الصغيرة المعقدة، فإن قابلية تكرار الأبعاد هي واحدة من أوضح المؤشرات على ما إذا كانت العملية والمادة متطابقتين حقًا.

البعد الثاني هو الجودة الميكانيكية. الكثافة، القوة، الصلابة، المتانة، ومقاومة التآكل مهمة، لكنها مهمة بطريقة محكومة وقابلة للتكرار. المادة التي تصل إلى الصلابة المطلوبة مرة واحدة أثناء التطوير ولكنها تتغير في الإنتاج لا تدعم جودة الجزء الحقيقية.

البعد الثالث هو جودة السطح. يشمل ذلك المظهر بعد التلبيد، سلامة الحواف، الاتساق التجميلي، والاستجابة للتلميع، التخميل، الطلاء، أو المعالجة الحرارية. يتم الحكم على العديد من أجزاء MIM ليس فقط من خلال الوظيفة، ولكن أيضًا من خلال مدى استقرار السطح النهائي وسلوكه بعد العمليات الثانوية.

البعد الرابع هو الموثوقية الوظيفية. يشمل ذلك مقاومة التآكل، وسلوك التآكل، والثبات البعدي أثناء الخدمة، والأداء طويل الأمد تحت بيئة التشغيل الفعلية. قد تكون المادة قابلة للمعالجة بتقنية MIM ومع ذلك تكون خيارًا خاطئًا من حيث الجودة إذا لم تتناسب مع متطلبات الخدمة الفعلية للتطبيق.

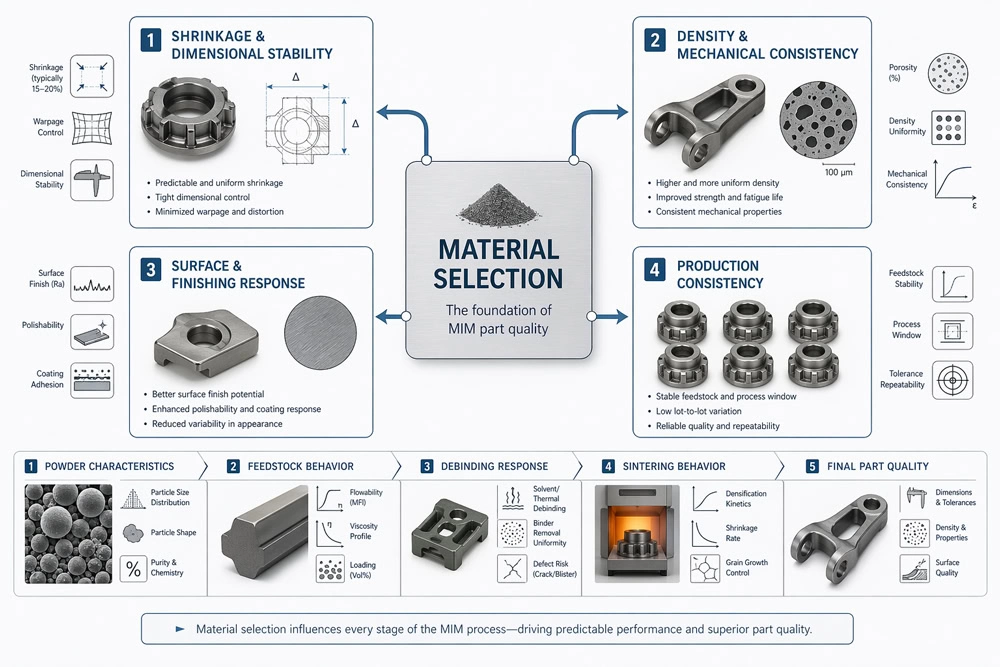

كيف يغير اختيار المواد جودة أجزاء MIM

الطريقة الأكثر مباشرة التي يؤثر بها اختيار المادة على جودة أجزاء MIM هي من خلال الانكماش والثبات البعدي. لا تتصرف أنظمة المواد المختلفة بنفس الطريقة أثناء التلبيد. حتى عندما يكون تصميم القالب سليمًا، فإن النتيجة البعدية النهائية تعتمد على كيفية تلبيد المادة المختارة وانكماشها واستجابتها للدورة الحرارية. لهذا السبب، يمكن أن يؤدي تغيير المادة إلى تغيير الاستواء، وموضع الميزات، وسلوك التفاوتات حتى عندما يظل تصميم الجزء كما هو.

يؤثر اختيار المادة أيضًا على تطور الكثافة والاتساق الميكانيكي. من الناحية الهندسية، الهدف ليس فقط الوصول إلى خاصية مستهدفة مرة واحدة. الهدف هو تحقيق الكثافة والأداء الميكانيكي المطلوبين بشكل متسق في الإنتاج المتكرر. توفر بعض المواد نافذة معالجة أوسع للتلبيد المستقر، بينما تتطلب أخرى تحكمًا أكثر صرامة أو تقدم مخاطر أكبر عندما تكون الهندسة رقيقة أو مسطحة أو شديدة التفاصيل.

التأثير الثالث هو على مقاومة التآكل، والتآكل، وأداء الخدمة. غالبًا ما يختار المهندسون المادة بناءً على المتطلب الأكثر وضوحًا، مثل مقاومة التآكل، ولكن وضع الفشل الحقيقي للجزء قد يكون في الواقع التآكل، أو تلف الحواف، أو التشوه الموضعي، أو عدم الاستقرار البعدي أثناء الخدمة. عندما يحدث ذلك، فإن المادة المختارة تحل المشكلة الخاطئة.

يغير اختيار المادة أيضًا جودة السطح واستجابة التشطيب الثانوي. بعض المواد تكون أكثر تسامحًا في التلميع، أو التخميل، أو الطلاء، أو المعالجة الحرارية. وقد تقدم مواد أخرى مخاطر أكبر من عدم الاتساق التجميلي، أو عدم استقرار الحواف، أو التشوه بعد المعالجة. من الناحية العملية، هذا يعني أن أفضل مادة بعد التلبيد ليست دائمًا أفضل مادة للجزء النهائي.

لماذا يمكن أن يتصرف نفس تصميم الجزء بشكل مختلف مع مواد مختلفة

من أكثر الدروس فائدة في MIM هو أنه لا يمكن تقييم اختيار المادة بمعزل عن الهندسة. يمكن أن يتصرف نفس التصميم بشكل مختلف تمامًا عند استخدام مادة مختلفة لأن العلاقة بين سلوك المادة والهندسة هي ما يدفع العديد من نتائج الجودة.

الجدران الرقيقة والميزات الدقيقة هي مثال جيد. المادة التي تؤدي أداءً جيدًا في هندسة مدمجة ومتوازنة قد تصبح أقل تسامحًا في تصميم رقيق وحساس للتشوه. قد يُظهر الجزء المسطح أو الممدود حساسية أكبر لسلوك الانكماش مقارنة بشكل أكثر اكتنازًا. قد يستجيب الجزء الذي يحتوي على تركيز كتلة موضعي أو انتقالات سمك مفاجئة بشكل مختلف مرة أخرى. في كل حالة، تغير الهندسة كيفية ظهور سلوك المادة في الجزء النهائي.

من الأخطاء الهندسية الشائعة افتراض أن المادة التي تم التحقق من صحتها على أحد مكونات MIM سوف تتصرف بشكل مماثل على مكون آخر لمجرد أن عائلة السبيكة هي نفسها. من الناحية العملية، يمكن للهندسة أن تغير ملف المخاطر تمامًا. قد تكون المادة مقبولة لقوس مضغوط كثيف ولكنها أقل استقرارًا بكثير في لوحة تغطية رقيقة، أو مكون ذو أسنان دقيقة، أو جزء بمتطلبات موقع ثقب حرجة.

خذ مثالًا بسيطًا. يختار فريق مادة بشكل أساسي لأن ورقة بياناتها تشير إلى مقاومة قوية للتآكل وقوة كافية. على عينة اختبار مدمجة، تبدو النتيجة جيدة. ولكن على جزء الإنتاج الفعلي، الذي يحتوي على سطح مسطح عريض وتجميع محكم، يبدأ الجزء في الانحراف في الاستواء بعد التلبيد. المشكلة ليست أن المادة سيئة. المشكلة هي أن سلوك المادة لا يتوافق جيدًا مع الهندسة وهدف الجودة السائد لذلك التصميم المحدد.

أخطاء شائعة في اختيار المواد تتحول إلى مشاكل جودة

الخطأ الشائع الأول هو اختيار المادة بناءً على خصائص ورقة البيانات فقط. القوة والصلابة وتصنيفات مقاومة التآكل مهمة، لكنها لا تروي قصة الجودة الكاملة في تقنية MIM. قد تبدو المادة مثالية على الورق ولكنها قد تسبب مشاكل في اتساق الانكماش، أو استجابة التشطيب، أو إنتاجية التصنيع.

الخطأ الثاني هو تجاهل التفاعل بين المادة والهندسة. في تقنية MIM، حساسية الهندسة مهمة. الجدران الرقيقة، والمساحات المسطحة، والحواف الدقيقة، والميزات المحلية الكثيفة كلها تغير كيفية ظهور سلوك المادة في الجزء النهائي. عندما لا تؤخذ الهندسة في الاعتبار مبكرًا، تظهر مشاكل الجودة المتعلقة بالمادة متأخرة، عندما تكون التغييرات أكثر تكلفة.

الخطأ الثالث هو اختيار خاصية واحدة ظاهرة مع تجاهل نمط الفشل الحقيقي. على سبيل المثال، قد يختار فريق درجة فولاذ مقاوم للصدأ لأن الجزء “يحتاج إلى مقاومة التآكل”، بينما الخطر الحقيقي طويل الأمد هو التآكل، أو التشوه الموضعي، أو انحراف الشكل. يبدأ اختيار المادة الجيد بمشكلة الجودة السائدة، وليس بالعادة.

الخطأ الرابع هو معاملة جميع المواد القابلة للقولبة بالحقن المعدني (MIM) على أنها سهلة التحكم بنفس القدر. بعض المواد مجدية تقنيًا، لكن ذلك لا يعني أنها بنفس الكفاءة أو الاستقرار أو التسامح في الإنتاج الضخم. الجدوى التقنية ليست هي نفسها متانة الإنتاج.

كيفية اختيار مادة MIM بناءً على هدف الجودة الحقيقي

إذا كان التحكم في الأبعاد هو الأهم، فيجب أن يبدأ اختيار المواد بثبات الانكماش وتوافق الهندسة ومخاطر التفاوتات. السؤال الرئيسي ليس فقط ما إذا كان يمكن قولبة المادة وتلبيدها، بل ما إذا كان يمكنها القيام بذلك مع تحكم ثابت في الشكل للهندسة المحددة.

إذا كان مقاومة التآكل هي الأهم، فيجب أن تتجاوز المراجعة اسم السبيكة. يجب على الفريق الهندسي النظر في بيئة الخدمة الفعلية وحالة السطح والتشطيب المطلوب وما إذا كانت المعالجة الثانوية قد تؤثر على الأداء النهائي. في العديد من المشاريع، لا يقتصر التآكل على مشكلة المادة الأساسية فحسب، بل هو أيضًا مشكلة تشطيب وسلامة سطحية.

إذا كان القوة أو مقاومة التآكل هي الأهم، فيجب تقييم المادة المختارة بناءً على هدف الكثافة وطريق المعالجة بعد التلبيد والتوازن بين الصلابة ومخاطر التحكم. الإمكانات العالية للخصائص تكون مفيدة فقط عندما يمكن ترجمتها إلى جودة أجزاء مستقرة دون التسبب في تشوه مفرط أو هشاشة أو عبء تشطيب.

إذا كان استقرار الإنتاج الكلي الأهم هو أن أفضل مادة غالبًا ما تكون تلك التي توفر نافذة جودة موثوقة، وليس الرقم الأكثر إثارة في ورقة البيانات. يشمل ذلك مخاطر الخردة، عبء تصحيح الأبعاد، حمل المعالجة اللاحقة، والاتساق عبر دفعات الإنتاج. في المشاريع الحقيقية، غالبًا ما تكون تكلفة الجودة الإجمالية مقياس قرار أفضل من سعر المادة الخام وحده.

عائلات مواد MIM الشائعة ومقايضات الجودة الخاصة بها

الفولاذ المقاوم للصدأ تُستخدم على نطاق واسع في MIM لأنها توفر مزيجًا مفيدًا من مقاومة التآكل والقوة والملاءمة للأجزاء الصغيرة المعقدة. غالبًا ما تكون خيارًا قويًا عندما تكون مقاومة التآكل والأداء العام مهمين في نفس الوقت. للمهندسين الذين يحتاجون إلى مرجع خصائص موحد بدلاً من ملخص تسويقي،, معيار MPIF 35-MIM يظل أحد النقاط المرجعية الخارجية الرئيسية.

الفولاذ منخفض السبائك يمكن أن يكون جذابًا عندما يكون توازن القوة والتكلفة مهمًا. تكمن قيمتها غالبًا في تحقيق أهداف الأداء بكفاءة، لكنها تتطلب نظرة واقعية لحدود التآكل واحتياجات المعالجة اللاحقة.

فولاذ الأدوات والفولاذ القابل للتصلد يكون منطقيًا عندما تكون مقاومة التآكل أو الصلابة هي المتطلب السائد. المقابل هو أن فريق المشروع يجب أن يولي اهتمامًا أكبر لمسار المعالجة، واستقرار الحواف، والتفاعل بين الطموح العالي للخصائص والتحكم في الأبعاد.

التيتانيوم والسبائك الخاصة تُحفظ بشكل أفضل للأجزاء ذات المبرر الوظيفي الواضح، مثل تقليل الوزن، أو متطلبات مقاومة التآكل، أو متطلبات الأداء المتخصص. لا ينبغي اختيارها لمجرد أنها تبدو أكثر تقدمًا. الاختيار الهندسي الأكثر فعالية هو عادةً الأكثر توازنًا وليس الأكثر غرابة.

قائمة مراجعة عملية للمهندس قبل تثبيت المادة

قبل تثبيت مادة MIM، يجب على الفريق الهندسي الإجابة على بعض الأسئلة العملية. ما هو نمط الفشل الفعلي للجزء؟ هل الخطر الرئيسي هو التآكل، أو البلى، أو الانحراف البعدي، أو تلف السطح، أو فقدان القوة؟ أي هدف جودة هو الأقل قابلية للتفاوض؟ هل تزيد الهندسة من الحساسية للانكماش أو التشوه؟ ما هي العمليات الثانوية المطلوبة؟ هل يمكن لهذه المادة الحفاظ على جودة مستقرة بحجم الإنتاج وليس فقط في تجارب التطوير؟

الخلاصة

في تقنية MIM، اختيار المادة ليس مجرد قرار بشأن السبيكة. إنه قرار جودة مبكر يؤثر على سلوك الانكماش، وتكرارية الأبعاد، وتطور الكثافة، واستجابة السطح، وتوافق التشطيب، واستقرار الإنتاج على المدى الطويل. مادة MIM الأكثر فعالية ليست تلك التي تتمتع بأعلى خاصية اسمية على الورق. إنها تلك التي تتوافق بشكل أفضل مع متطلبات الجودة السائدة للجزء، وملف مخاطر الشكل الهندسي، وواقع مسار التصنيع الكامل.

إذا كنت تقوم بتقييم مشروع MIM جديد، فإن قرارًا أكثر موثوقية بشأن المادة يبدأ عادةً بطرح ثلاثة أسئلة أولاً: ما هدف الجودة الأكثر أهمية، وما خطر الشكل الهندسي الذي لا يمكن تجاهله، وما عبء العملية المقبول في الإنتاج. هذه هي النقطة التي يبدأ عندها اختيار المادة لدعم جودة الجزء الفعلية بدلاً من الأداء النظري فقط.
