XTMIM apoya la planificación de inspección MIM desde la revisión de planos hasta la aprobación de muestras, la verificación de producción y la liberación de envíos. El alcance puede incluir inspección dimensional, verificaciones de dureza y relacionadas con el material, pruebas de superficie o confiabilidad, e informes de inspección documentados. El método correcto depende de las dimensiones críticas, los puntos de referencia (datums), el grado del material, el acabado superficial, el entorno de aplicación y los criterios de aceptación, no de una lista de verificación universal.
Para ingenieros de calidad de proveedores, ingenieros de producto y compradores técnicos, esta página explica los recursos de inspección disponibles, cómo los métodos de medición se relacionan con el riesgo del proyecto, qué se debe definir antes del herramental o la producción, y cómo la retroalimentación de la inspección apoya el control del herramental, el sinterizado y el proceso. No todos los proyectos requieren todas las pruebas; el método de prueba, la frecuencia, las reglas de especímenes, el formato del informe y los criterios de liberación se confirman por proyecto.
Capacidad de Inspección y Pruebas para Evaluación de Proveedores MIM
La inspección de piezas MIM debe planificarse en torno al plano de la pieza, no a una lista de verificación fija. Un componente pequeño de bisagra de acero inoxidable, una pieza magnética blanda, un componente de cierre de acero de baja aleación y una pieza cosmética portátil pueden requerir prioridades de inspección diferentes. Algunos proyectos se centran en dimensiones basadas en planos de referencia y superficies de acoplamiento. Otros requieren verificación de dureza, pruebas relacionadas con el material, verificación de rugosidad, pruebas relacionadas con la corrosión o revisión de apariencia.

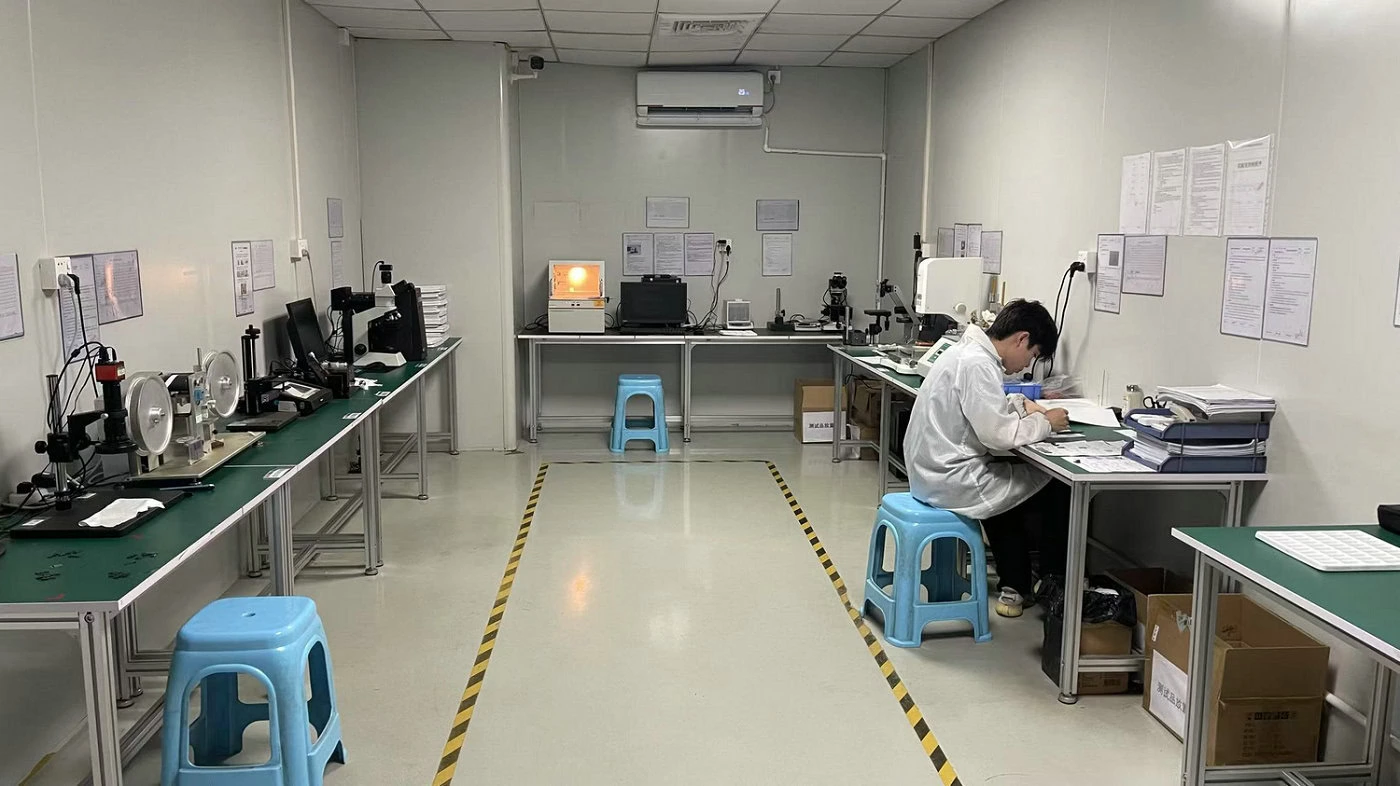

Los recursos de inspección de XTMIM incluyen CMM (Máquinas de Medición por Coordenadas), máquinas de medición óptica, escaneo 3D, durómetros, máquinas de ensayo de tracción, equipos metalográficos, rugosímetros, cámaras de niebla salina y cámaras ambientales. La selección del método sigue la geometría del plano, la estrategia de datum, la condición del material, el requisito de superficie, el riesgo de aplicación y la evidencia de informe requerida.
La capacidad de inspección es solo una parte de la calificación del proveedor. Para una revisión más amplia que cubra soporte DFM, suposiciones de herramental, experiencia en materiales, control de contracción, trazabilidad, comunicación de RFQ y preparación para la producción, utilice el Lista de Verificación de Evaluación de Proveedores de MIM.
Para conocer la estructura de capacidades más amplia, visite la descripción general de capacidades de XTMIM.
| Pregunta de inspección | Por qué es importante para las piezas MIM | Enfoque típico de revisión |
|---|---|---|
| ¿Qué dimensiones son críticas para la función? | La contracción durante el sinterizado y el movimiento del sinterizado pueden afectar de manera diferente a los orificios, las características delgadas, las relaciones de referencia y las superficies de acoplamiento. | Referencias, superficies de acoplamiento, orificios, ranuras, planicidad, posición y requisitos de perfil |
| ¿Qué defectos pueden afectar el ensamblaje o la confiabilidad? | Las grietas superficiales, la alabeo, las marcas de compuerta, la deformación y los daños por acabado pueden ser inaceptables incluso cuando las dimensiones básicas pasan. | Inspección visual, microscopía, revisión de perfil, revisión de características de alto riesgo y verificación de defectos relacionados con la manipulación |
| ¿Qué requisitos de material o dureza aplican? | El sinterizado, el tratamiento térmico, el grado de material y los procesos secundarios pueden afectar la dureza y la respuesta mecánica. | Dureza, verificaciones relacionadas con tracción, verificación de material, condición de tratamiento térmico y especificación del cliente |
| ¿Qué informes o registros se necesitan? | Los equipos SQE y OEM a menudo necesitan evidencia objetiva antes de la aprobación de muestras, la liberación de producción de prueba o el envío. | Informes dimensionales, primera inspección de artículo, registros de inspección de salida, informes de pruebas especiales y registros de envío |
Resumen actual de recursos de inspección
La lista de equipos a continuación es una referencia de capacidad. El plan de inspección del proyecto se define por las características críticas, los requisitos del plano, la ruta del material, la condición de la superficie y las necesidades de informes.
| Categoría de inspección | Referencia de recurso actual | Valor de fabricación / calidad | Límite importante |
|---|---|---|---|
| Medición dimensional | CMM 7; OMM 21; escáner 3D 1; altímetro electrónico 7 | Admite dimensiones críticas, posición de agujeros, revisión de perfiles, cambio dimensional por sinterizado y confirmación de resultados de calibrado. | El método de medición debe seleccionarse según la geometría del dibujo y la estrategia de referencia. |
| Pruebas de dureza y mecánicas | Durómetro Rockwell 2; durómetro Vickers 2; máquina de tracción automática 5; máquina de prueba hidráulica 1 | Admite verificación de dureza y propiedades mecánicas cuando lo requiera la especificación del material o del proyecto. | No tratar como certificación universal para todas las piezas; el método de prueba y las reglas de las probetas deben confirmarse. |
| Análisis metalográfico y de materiales | Cortadora de precisión 2; máquina de embutido automática 1; microscopio metalográfico 2; analizador XRF 2 | Apoya la preparación metalográfica, observación de estructuras y análisis de materiales o elementos. | El XRF es útil para cribado, pero no reemplaza todos los análisis químicos formales ni la certificación de terceros. |
| Pruebas relacionadas con superficie y confiabilidad | Medidor de rugosidad 2; cámara de niebla salina 3; cámara de temperatura y humedad constante 2; cámara de choque térmico 2; recursos para pruebas de abrasión | Apoya la revisión de requisitos de superficie, corrosión, recubrimiento, apariencia y ambientales para proyectos seleccionados. | Estas pruebas dependen del proyecto y deben definirse antes de la cotización o aprobación de muestras. |
Cómo los métodos de inspección apoyan las decisiones del proyecto
Para la evaluación de proveedores, la pregunta importante no es solo qué equipo existe, sino qué riesgo del proyecto ayuda a controlar el equipo. La siguiente tabla vincula los riesgos comunes de proyectos MIM con el soporte de inspección práctico y el valor de decisión para los equipos de ingeniería.
| Riesgo del proyecto | Soporte de inspección recomendado | Valor de decisión |
|---|---|---|
| Posición de orificio ajustada, tolerancia de referencia o alineación de ensamble | CMM, OMM, medición de altura o revisión de calibres específicos del proyecto | Confirma si las dimensiones sinterizadas y post-dimensionadas cumplen con los requisitos funcionales del ensamble. |
| Orificios pequeños, perfiles delgados, ranuras o características de contorno óptico | OMM y revisión dimensional visual | Ayuda a verificar características pequeñas que pueden ser difíciles de medir de manera consistente solo con métodos de contacto. |
| Superficies curvas complejas o desviación temprana de forma | Escaneo 3D combinado con medición basada en planos | Permite la comparación de muestras y la retroalimentación sobre el herramental o sinterizado sin reemplazar la inspección dimensional crítica final. |
| Confirmación del grado de material o familia de aleación | Cribado por XRF, revisión de certificados de material y verificación de material definida por el proyecto | Reduce el riesgo de desajuste de material e identifica si se necesita una confirmación adicional del material. |
| Características tratadas térmicamente, relacionadas con desgaste o sensibles a la dureza | Prueba de dureza Rockwell o Vickers según el requisito del proyecto | Verifica la respuesta al tratamiento térmico, la condición del material o los criterios de aceptación relacionados con el desgaste. |
| Superficie cosmética, durabilidad del recubrimiento o exposición a corrosión | Prueba de rugosidad, revisión visual, verificaciones relacionadas con abrasión, pruebas de niebla salina o ambientales cuando se especifiquen | Apoya las decisiones relacionadas con apariencia, tratamiento superficial y confiabilidad antes de la liberación a producción. |
¿Qué se debe inspeccionar antes de la aprobación de muestras o la liberación a producción?
Antes de que una pieza MIM sea aprobada para su liberación a producción, el alcance de la inspección debe definirse según la función de la pieza. En la práctica, no todas las dimensiones de un plano tienen el mismo riesgo. Una superficie cosmética, un orificio de montaje, una interfaz deslizante, una característica de cierre y una superficie de referencia pueden requerir diferentes métodos de inspección y reglas de aceptación.
Dimensiones y tolerancias críticas
La inspección dimensional generalmente se enfoca en características que afectan el ensamblaje, la función o el procesamiento posterior. Para las piezas MIM, las dimensiones críticas pueden incluir longitud, diámetro, posición de orificios, ancho de ranura, altura de escalón, planitud, perfil, características relacionadas con paredes, áreas relacionadas con roscas y superficies de acoplamiento. Para una vista completa de cómo se revisan juntas los diámetros críticos, las características de referencia, las superficies de acoplamiento, las operaciones secundarias y los métodos de inspección, consulte la revisión de ingeniería de piezas MIM de alta precisión.
Condición superficial y defectos visuales
La inspección superficial debe considerar tanto la apariencia como el riesgo relacionado con el proceso. Un problema superficial puede ser cosmético, o puede indicar daños por manipulación de la pieza en verde, estrés por desaglutinado, distorsión por sinterizado, contaminación o daños relacionados con el acabado.
Requisitos de material, dureza y mecánicos
La inspección relacionada con el material depende del grado de material seleccionado y del requisito de la aplicación. La dureza, las pruebas relacionadas con la tracción, la revisión metalográfica y la verificación del material deben definirse según la especificación del cliente y los planes de inspección acordados.
Verificaciones de superficie, corrosión y confiabilidad
Las piezas cosméticas, componentes desgastables, piezas de electrónica de consumo y piezas con tratamiento superficial pueden requerir pruebas de rugosidad, verificación de abrasión, pruebas de niebla salina, pruebas de temperatura y humedad, o pruebas de choque térmico.
Los elementos típicos de revisión dimensional incluyen la estructura de datum y referencia de medición, dimensiones críticas para la función, orificios relacionados con ensamblaje, ranuras, nervaduras, salientes y caras de acoplamiento, planicidad y relaciones posicionales, características afectadas por el soporte de sinterizado o el calibrado post-sinterizado, y dimensiones que pueden requerir maquinado secundario o inspección con calibradores. Para la estrategia de tolerancias, consulte Tolerancias MIM y estrategia dimensional.
Equipos de Inspección Dimensional para Características Críticas MIM
La inspección dimensional es una parte central de la validación MIM porque las piezas MIM se forman sobredimensionadas y luego se contraen durante el sinterizado. El plan de inspección debe confirmar si la pieza final sinterizada o post-procesada cumple con los requisitos funcionales. Los recursos de inspección dimensional de XTMIM incluyen CMM, OMM, escaneo 3D y equipos de medición de altura electrónica.
CMM
Ideal para relaciones basadas en datum, posición de orificios, perfil, caras de acoplamiento y dimensiones 3D funcionales donde el dibujo define referencias de medición claras.
OMM
Útil para orificios pequeños, ranuras, bordes delgados, perfiles 2D, contornos ópticos y características de precisión pequeñas que pueden ser sensibles a la medición por contacto.
Escaneo 3D
Útil para comparación de geometría compleja, revisión temprana de desviaciones en muestras y retroalimentación sobre herramental o sinterizado, pero no reemplaza toda la inspección basada en planos finales.
Inspección CMM para Dimensiones Basadas en Datums
La inspección CMM es útil cuando la pieza requiere relaciones controladas entre datums, orificios, caras de montaje, perfiles o dimensiones de posición. Para piezas MIM, esto es especialmente importante cuando la pieza se ensamblará en un dispositivo, mecanismo, carcasa, pestillo, bisagra, conector o módulo de precisión.
La inspección CMM puede apoyar la revisión de características basadas en datums, posición y espaciado de orificios, caras de acoplamiento críticas, dimensiones de perfil y forma, relaciones de planitud o altura, y dimensiones de aprobación de producción. En la práctica, la inspección CMM debe usarse donde el plano defina datums significativos y relaciones de tolerancia. Si el plano carece de referencias de datum claras, el equipo de ingeniería puede necesitar revisar cómo debe medirse la pieza antes de la aprobación de muestras.
Medición Óptica para Características Pequeñas y Perfiles
Las máquinas de medición óptica son útiles para características MIM pequeñas, perfiles delgados, ranuras, orificios, bordes y dimensiones de contorno. Muchas piezas MIM son pequeñas y geométricamente complejas, por lo que la medición óptica puede ser más práctica que la medición por contacto para ciertas características.
La inspección OMM puede apoyar la revisión de orificios y ranuras pequeñas, medición de bordes o perfiles delgados, comparación de contornos, inspección de microcaracterísticas y revisión dimensional visual para piezas pequeñas de precisión. Para componentes MIM pequeños, la medición óptica puede ayudar a identificar desviaciones que podrían afectar el ensamblaje incluso cuando la pieza parece aceptable solo con inspección visual.
Escaneo 3D para Revisión de Geometría Compleja
El escaneo 3D puede ser útil para la revisión de geometrías complejas, la comparación de muestras iniciales, el análisis de desviación de forma y la retroalimentación sobre el herramental o el sinterizado. Ayuda a visualizar cómo una pieza compleja se desvía de la forma prevista, especialmente cuando incluye superficies curvas, características asimétricas o múltiples transiciones geométricas.
Sin embargo, el escaneo 3D no debe presentarse como un reemplazo de todas las mediciones de precisión. Se utiliza mejor como parte de una estrategia de inspección más amplia, junto con la medición basada en planos, inspección CMM, medición óptica, verificación con calibres y revisión de ingeniería.
Pruebas de dureza, mecánicas y relacionadas con materiales
La dureza, las pruebas relacionadas con la tracción y la verificación de materiales abordan requisitos que la inspección dimensional por sí sola no puede confirmar. Se seleccionan cuando la condición del material, el tratamiento térmico, la carga, el riesgo de desgaste o la especificación del cliente requieren evidencia objetiva.
Pruebas de dureza para piezas tratadas térmicamente o relacionadas con desgaste
Las pruebas de dureza suelen ser relevantes cuando la pieza está tratada térmicamente, relacionada con desgaste, soporta carga o tiene un requisito de dureza especificado. Por ejemplo, las piezas MIM de acero de baja aleación pueden requerir tratamiento térmico según la aplicación, mientras que las piezas de acero inoxidable o materiales magnéticos blandos pueden necesitar diferentes prioridades de verificación.
La revisión de dureza puede apoyar la confirmación del tratamiento térmico, la revisión de aplicaciones relacionadas con desgaste, la aceptación de lotes para piezas sensibles al material, la comparación entre muestras y lotes de producción, y el análisis de fallas cuando se sospecha una desviación de dureza. El requisito de dureza debe definirse antes de la producción, ya que la selección del material, las condiciones de sinterizado, el tratamiento térmico y el acabado superficial pueden afectar el resultado final.
Pruebas de tensión y mecánicas cuando el proyecto lo requiera
Puede ser necesario realizar pruebas de tensión o mecánicas cuando la especificación del cliente, la norma del material o el riesgo de la aplicación exijan la verificación de propiedades mecánicas. El método de prueba, el tipo de muestra, los criterios de aceptación y el formato de informe deben confirmarse antes de que el proyecto pase a la planificación de producción.
Un error común es asumir que la pieza MIM terminada siempre se puede usar directamente como probeta de tensión. En realidad, las pruebas de tensión para materiales metálicos sinterizados dependen de la geometría de la probeta, el método de preparación, la condición del material y las normas aplicables. ISO 2740:2023 es relevante al definir los requisitos de la probeta de tensión para materiales metálicos sinterizados, incluyendo aplicaciones de sinterizado relacionadas con MIM.
Soporte de Análisis Metalográfico y XRF
La inspección relacionada con materiales puede requerir más que verificar el nombre del material del proveedor. Para proyectos seleccionados, la preparación metalográfica, la microscopía y el análisis XRF pueden respaldar la verificación de materiales, la revisión de procesos y el análisis de defectos.
Preparación Metalográfica y Microscopía
El soporte metalográfico puede ayudar a evaluar preguntas seleccionadas relacionadas con materiales o procesos. En proyectos MIM, puede usarse para respaldar la revisión de la estructura relacionada con el sinterizado, la investigación de defectos, la condición del material o requisitos especiales del cliente.
La revisión metalográfica puede considerarse cuando una pieza presenta un agrietamiento o fractura inusual, la condición del material relacionada con el sinterizado necesita investigación, un cliente requiere evidencia relacionada con la estructura, un problema de producción sugiere variación en el material o proceso, o la revisión de ingeniería necesita más evidencia que la inspección dimensional sola. Este tipo de prueba debe estar vinculada a una pregunta real del proyecto. No debe agregarse solo para hacer que el proceso de inspección parezca más complejo.
Verificación de Material con Soporte XRF
El análisis XRF puede respaldar la verificación relacionada con el material y la detección de elementos de aleación. Puede ayudar a confirmar si la condición del material está alineada con la familia de material esperada o si se necesita una revisión adicional del material.
Sin embargo, el análisis XRF no debe describirse como un reemplazo completo de toda la certificación de composición química o las pruebas de laboratorio de terceros. La aceptación final del material debe seguir la especificación del cliente, la norma de material aplicable y el plan de inspección confirmado.
Pruebas Relacionadas con Superficie, Abrasión y Confiabilidad
Las pruebas de superficie y confiabilidad se vuelven relevantes cuando la apariencia, la durabilidad del recubrimiento, la exposición a la corrosión, los ciclos ambientales o el desgaste por contacto afectan la aceptación. El método de prueba debe coincidir con la condición de uso real y los criterios de aceptación acordados.
Revisión de Rugosidad Superficial y Acabado Cosmético
La prueba de rugosidad superficial puede ser necesaria cuando la pieza tiene una superficie de acoplamiento, superficie deslizante, superficie relacionada con sellado o requisito de apariencia cosmética. Para piezas MIM, la condición final de la superficie puede verse influenciada por la calidad del feedstock, la superficie del molde, las condiciones de inyección, el sinterizado, el pulido, el tamboreo, el chorro de arena, la pasivación, el recubrimiento u otros procesos de acabado.
La revisión de superficie debe definir qué superficie importa, si el requisito es cosmético o funcional, si se debe medir la rugosidad, si el acabado puede afectar las dimensiones y si las muestras de apariencia deben aprobarse antes de la producción.
Soporte para pruebas de niebla salina y pruebas ambientales
Las pruebas de niebla salina, temperatura y humedad, y choque térmico pueden ser relevantes para piezas expuestas a corrosión, humedad, ciclos de temperatura o condiciones ambientales definidas por el cliente. Estas pruebas no son requisitos predeterminados para todos los proyectos MIM. Deben especificarse cuando el entorno de aplicación o los criterios de aceptación del cliente lo requieran.
Esto es especialmente importante para componentes MIM con recubrimiento, pasivados, pulidos o con tratamiento superficial. Si el tratamiento superficial es proporcionado por un proceso externo o una ruta aprobada por el cliente, el plan de inspección también debe aclarar la responsabilidad, el método de aceptación y los requisitos de reporte.
Verificaciones de abrasión y relacionadas con recubrimientos para piezas sensibles a la superficie
Las verificaciones de abrasión y relacionadas con recubrimientos son útiles para piezas que se tocan, frotan, desgastan, limpian, ensamblan repetidamente o se exponen como componentes visibles. Estas pruebas pueden aplicarse a dispositivos portátiles, electrónica de consumo, piezas de relojería, botones, cubiertas, componentes decorativos y aplicaciones similares sensibles a la superficie.
La pregunta técnica importante no es si existe una prueba de abrasión, sino si el método de prueba coincide con la condición de uso real. Una pieza decorativa, una superficie de contacto y una pieza deslizante funcional pueden necesitar una lógica de aceptación diferente.
Flujo de inspección desde la revisión del plano hasta la liberación del envío
La inspección debe comenzar antes de la producción, no después de que las piezas ya estén terminadas. Para proyectos MIM, el flujo de inspección debe conectar la revisión de ingeniería, la retroalimentación del herramental, la inspección de muestras, la verificación de producción de prueba, la inspección de producción y la liberación del envío.
| Etapa | Enfoque de inspección | Propósito de ingeniería |
|---|---|---|
| Revisión de dibujo y especificaciones | Dimensiones críticas, datums, material, superficie y requisitos de prueba | Definir lo que debe inspeccionarse antes de la aprobación del herramental o de la muestra |
| Inspección de muestra / primera pieza | Dimensiones iniciales, condición de la superficie y características funcionales | Identificar necesidades de corrección en herramental, contracción o sinterizado |
| Verificación de producción de prueba | Repetibilidad, variación, idoneidad del dispositivo y del calibre | Confirmar si el proceso puede soportar una producción estable |
| Inspección en proceso | Verificaciones clave del proceso, revisión de piezas semielaboradas y controles con calibres | Detectar variaciones antes del envío final |
| Inspección final | Dimensiones, apariencia, características funcionales e informes | Confirmar preparación para el envío |
| Registros de envío | Informe de inspección, registro de lote, registros de empaque y registros de envío | Apoyar la trazabilidad y la revisión del cliente |
Revisión del dibujo y de las dimensiones críticas
La etapa de revisión del dibujo debe definir qué dimensiones son críticas y cómo deben medirse. Esto incluye referencias de datum, requisitos de tolerancia, superficies funcionales, características de ensamblaje, requisitos de superficie, grado de material y requisitos de prueba. Si el dibujo está incompleto, el plan de inspección puede no ser claro. Por ejemplo, una pieza puede tener un requisito de posición de orificio ajustado pero sin una estructura de datum clara. En ese caso, el proveedor y el cliente deben alinearse sobre el método de medición antes de la inspección de la primera pieza.
Los requisitos de inspección deben revisarse junto con la revisión de diseño para manufacturabilidad antes del herramental.
Inspección de Muestra y Primera Pieza
La inspección de muestra se utiliza para identificar si la pieza cumple con los requisitos del dibujo y si el proceso necesita ajustes antes de la prueba o producción. Para piezas MIM, la inspección de muestra puede revelar problemas de compensación del herramental, distorsión por sinterizado, marcas relacionadas con la compuerta, defectos superficiales o necesidades de calibrado post-sinterizado.
El propósito de la inspección de primera pieza no es solo aprobar o rechazar piezas. También debe generar retroalimentación para la corrección del molde, la compensación por contracción, el soporte de sinterizado, la revisión de las condiciones de desaglutinado o sinterizado, la estrategia de calibrado o maquinado post-sinterizado y la confirmación del método de inspección. Para más contexto, consulte la transferencia del desarrollo del proyecto a producción.
Inspección de Producción y Final
Durante la producción, la inspección debe confirmar que el proceso se mantiene lo suficientemente estable para cumplir con los criterios de aceptación acordados. Dependiendo de la pieza y los requisitos del proyecto, la inspección de producción puede incluir verificaciones en proceso, inspección con calibres, inspección óptica, medición con CMM, revisión superficial, pruebas de dureza e inspección final de salida.
Esta sección se conecta con el proceso de control de calidad de XTMIM, donde se explican con más detalle los POE, los controles de proceso, la inspección en proceso, los registros de calidad y la lógica de control de producción.
Qué puede revelar la inspección en la producción MIM
Los resultados de la inspección no deben tratarse solo como datos de aprobación/rechazo. Para las piezas MIM, los hallazgos de la inspección a menudo revelan dónde se encuentra el riesgo real del proceso. Una desviación dimensional puede estar relacionada con la compensación del herramental, el soporte de sinterizado, el desequilibrio geométrico o el calibrado post-sinterizado. Una grieta superficial puede estar relacionada con la manipulación de la pieza en verde, la tensión de desaglutinado o las transiciones geométricas locales. Un problema de dureza puede apuntar a condiciones del material, sinterizado o tratamiento térmico.
| Hallazgo de inspección | Posible causa relacionada con MIM | Respuesta de ingeniería |
|---|---|---|
| Dimensión fuera de tolerancia | Variación de contracción, compensación del herramental, distorsión por sinterizado | Revisar compensación del molde, estrategia de dimensiones críticas y soporte de sinterizado |
| Problema de planitud o alabeo | Desequilibrio geométrico, tensión de sinterizado, condición de soporte deficiente | Revisar diseño del soporte, orientación de la pieza y calibrado post-sinterizado |
| Desviación de agujero o ranura | Diseño del pasador de núcleo, dirección de contracción, movimiento de sinterizado | Revisar diseño del núcleo, tolerancia de maquinado y requisito de calibre |
| Grieta superficial | Manejo de pieza en verde, tensión de desaglutinado, transición abrupta | Revisar transición de pared, ruta de desaglutinado y método de manejo |
| Desviación de dureza | Variación en condición del material, sinterizado y tratamiento térmico | Revisar ruta del material, condición de tratamiento térmico y criterios de aceptación |
| Superficie rugosa | Variación en moldeo, sinterizado, acabado o tratamiento superficial | Revisar requisito de superficie y proceso de acabado |
Escenario de Inspección Representativo
El siguiente escenario combina condiciones recurrentes de inspección MIM para explicación de ingeniería. No se presenta como un proyecto específico del cliente ni como un registro de producción.
¿Qué problema ocurrió? Un componente MIM pequeño pasó la inspección visual general, pero una posición de orificio funcional mostró resultados inconsistentes durante la revisión de muestras.
¿Por qué ocurrió? El dibujo definía un requisito posicional estricto, pero la interpretación del datum y el método de inspección no se alinearon desde el principio. La característica también era sensible al movimiento durante el sinterizado y al equilibrio geométrico local.
¿Cuál fue la causa real del sistema? El problema no era solo de medición. Involucraba interpretación del dibujo, compensación del herramental, soporte del sinterizado y retroalimentación de la primera pieza.
¿Cómo se corrigió? El método de inspección se alineó con el datum funcional, se revisaron nuevamente las dimensiones críticas y se evaluó la corrección del herramental o del proceso con base en datos repetidos de muestras.
Cómo prevenir la recurrencia: Antes de aprobar el herramental o las muestras, se deben identificar las dimensiones críticas, acordar la estrategia de datums y confirmar el método de inspección junto con la revisión de ingeniería.
Registros de inspección, informes y trazabilidad
La evidencia de inspección es importante para la evaluación de proveedores porque muestra cómo una fábrica controla la aceptación, no solo cómo fabrica las piezas. Para proyectos MIM, la documentación puede incluir informes de inspección dimensional, registros de inspección de primera pieza, registros de inspección en proceso, registros de inspección de salida, registros relacionados con materiales, informes de pruebas de superficie o confiabilidad, y registros de envío.
Informes de inspección para muestras y lotes de producción
Dependiendo de los requisitos del cliente, los informes de inspección pueden incluir informes de inspección de primera pieza, informes de inspección dimensional, datos de medición CMM u OMM, informes de pruebas de dureza o relacionadas con materiales, informes de pruebas de superficie o confiabilidad, informes de inspección de salida y formatos de informes específicos del cliente cuando se acuerden antes de la producción.
Un informe no solo debe listar mediciones. Debe conectar el método de medición con el requisito del dibujo, la dimensión crítica, la tolerancia y los criterios de aceptación.
Registros de proceso y registros de envío
Los registros de producción ayudan a conectar la inspección final con el proceso real. Estos pueden incluir POE, registros de verificación de parámetros, registros de inspección en proceso, registros de inspección de calibres, registros de empaque, registros de almacenamiento y registros de envío.
Para los ingenieros de calidad, la trazabilidad ayuda a responder qué lote fue inspeccionado, qué dimensiones se verificaron, qué criterios de aceptación se utilizaron, si la inspección estaba vinculada al dibujo, si se requerían pruebas especiales y si el envío se liberó después de la inspección.
Cuándo definir temprano los requisitos de inspección especial
Los requisitos de inspección especial deben definirse antes del herramental, el muestreo o la planificación de la producción. Si un cliente solo proporciona un modelo 3D sin dimensiones críticas, grado de material o requisitos de prueba, es posible que el proveedor no sepa qué características requieren control especial.
| Requisito a definir | Por qué es importante |
|---|---|
| Dimensiones críticas | Ayuda a definir qué debe medirse primero y qué requiere una retroalimentación de proceso más estricta. |
| Referencias de datum | Evita la interpretación inconsistente de las mediciones entre el cliente, el proveedor y el equipo de inspección. |
| Nivel de tolerancia | Afecta la ruta del proceso, la revisión del herramental, el método de inspección, el esfuerzo de corrección de muestras y el costo. |
| Superficies funcionales | Identifica superficies que afectan el ensamblaje, el deslizamiento, el sellado, la apariencia o el acabado posterior. |
| Grado de material | Determina los requisitos de inspección relacionados con el material, revisión de dureza, tratamiento térmico y pruebas. |
| Requisito de dureza | Influye en la planificación del tratamiento térmico y el método de verificación de dureza. |
| Requisito de acabado superficial | Afecta el pulido, granallado, recubrimiento, verificación de rugosidad, muestras de apariencia y riesgo dimensional después del acabado. |
| Requisito de corrosión o ambiental | Determina si se requieren pruebas de niebla salina, humedad, choque térmico u otras pruebas relacionadas con la confiabilidad. |
| Criterios de aceptación cosmética | Previene disputas tardías sobre la calidad de la superficie visible, diferencia de color, visibilidad de la marca de compuerta o condición de acabado. |
| Requisito de inspección o estándar de aceptación | Aclara si el proyecto requiere informe CMM, informe de dureza, verificación de material, prueba de confiabilidad, formato del cliente u otra evidencia acordada. |
| Formato del informe | Ayuda a alinear la documentación antes del envío y evita cambios tardíos en los requisitos de evidencia de inspección. |
| Volumen anual estimado | Apoya la frecuencia de inspección, la planificación de calibres, la estrategia de control de producción y la revisión de costos del proyecto. |
| Entorno de aplicación | Ayuda a decidir si es necesario realizar pruebas especiales en lugar de agregar pruebas innecesarias a cada proyecto. |
Antes de la cotización, los clientes deben proporcionar el paquete de planos, el requisito de material o rendimiento, las características críticas, los requisitos de superficie, los criterios de inspección, el volumen anual y los antecedentes de la aplicación. Antes de la producción, ambas partes deben confirmar la revisión final, la ruta del material, el método de inspección, los criterios de aceptación, el formato del informe, la trazabilidad, el embalaje y los requisitos de liberación de envío.
Para una revisión temprana, los clientes pueden enviar planos para revisión de ingeniería e inspección.
Envíe su Paquete de Planos para la Planificación de Inspección
Envíe el paquete de planos cuando la pieza incluya dimensiones críticas, superficies funcionales, requisitos de material o dureza, criterios cosméticos, tratamientos de superficie o necesidades de prueba especiales. Incluya el dibujo 2D, los datos 3D disponibles, el requisito de material, las características críticas, los criterios de inspección o aceptación, el volumen anual y el entorno de aplicación.
El equipo de ingeniería y calidad de XTMIM puede revisar si la pieza requiere inspección CMM, medición óptica, pruebas de dureza, verificación de material, pruebas superficiales, verificaciones relacionadas con la confiabilidad, informes de inspección específicos del cliente o controles de liberación de producción antes del herramental, muestreo o liberación de producción.
Notas de referencia técnica y estándares
Las normas y referencias técnicas relevantes pueden respaldar las discusiones sobre materiales, pruebas e inspección, pero no deben reemplazar la revisión de planos específicos del proyecto, las especificaciones del cliente o la evaluación de procesos específicos del proveedor.
- ASTM B883 — Especificación estándar para materiales moldeados por inyección de metal: relevante para materiales MIM ferrosos fabricados mezclando polvos metálicos con aglutinantes, moldeo por inyección, desaglutinado, sinterizado y tratamiento térmico opcional.
- ISO 22068:2012 — Materiales sinterizados moldeados por inyección de metal — Especificaciones: relevante para la especificación de composición química y propiedades mecánicas o físicas de materiales MIM sinterizados.
- ISO 2740:2023 — Materiales metálicos sinterizados, excluyendo metales duros — Probetas de tracción: relevante cuando se requiere la preparación de probetas de tracción para materiales metálicos sinterizados, incluyendo aplicaciones relacionadas con MIM.
Preguntas Frecuentes
¿Qué métodos de inspección utiliza XTMIM para las piezas MIM?
XTMIM respalda la inspección de piezas MIM mediante medición dimensional basada en planos, medición óptica, inspección CMM, soporte de escaneo 3D, inspección visual, pruebas de dureza, pruebas relacionadas con tracción cuando se requiera, revisión metalográfica, análisis XRF, pruebas de rugosidad y pruebas seleccionadas relacionadas con confiabilidad. El plan de inspección real depende del plano, las dimensiones críticas, el grado del material, los requisitos de superficie y los criterios de aceptación del cliente.
¿Puede XTMIM inspeccionar dimensiones críticas basándose en los planos del cliente?
Sí. Las dimensiones críticas pueden revisarse a partir del dibujo 2D del cliente y los requisitos de inspección. Para piezas MIM, las dimensiones críticas deben vincularse claramente con los puntos de referencia, superficies funcionales, características de ensamblaje, niveles de tolerancia y riesgo de aplicación. Si el dibujo no define claramente las referencias de medición, el método de inspección debe alinearse antes de la aprobación de la muestra.
¿Están disponibles las inspecciones CMM y OMM para piezas MIM pequeñas?
Sí. Los recursos de inspección dimensional de XTMIM incluyen equipos CMM y OMM. La inspección CMM es adecuada para dimensiones basadas en datums, posición, perfil y relaciones funcionales. La inspección OMM es útil para agujeros pequeños, ranuras, bordes, contornos y características de precisión pequeñas. El mejor método de inspección debe seleccionarse según la geometría de la pieza y los requisitos del dibujo.
¿Se puede coordinar la prueba de dureza, tracción o metalografía?
Las pruebas de dureza, las pruebas relacionadas con la tensión y la revisión metalográfica pueden utilizarse cuando el material, el tratamiento térmico, la especificación del cliente o el riesgo de la aplicación lo requieran. Estas pruebas deben definirse antes de la producción, ya que la preparación de la probeta, el método de prueba, los criterios de aceptación y el formato del informe pueden variar según el proyecto.
¿Todos los proyectos MIM requieren pruebas mecánicas o de confiabilidad completas?
No. No se requieren pruebas mecánicas completas, pruebas de niebla salina, pruebas ambientales, pruebas de abrasión o revisión metalográfica para todos los proyectos MIM. El alcance de las pruebas debe definirse según el plano, el grado del material, el riesgo funcional, el requisito de superficie, el entorno de aplicación, el estándar del cliente y los criterios de aceptación acordados.
¿Se requieren pruebas de niebla salina y ambientales para cada pieza MIM?
No. Las pruebas de niebla salina, temperatura y humedad constantes, choque térmico, abrasión y las verificaciones relacionadas con recubrimientos dependen del proyecto. Son más relevantes para piezas sensibles a la corrosión, componentes con tratamiento superficial, piezas cosméticas, dispositivos portátiles, piezas de electrónica de consumo o requisitos de confiabilidad definidos por el cliente.
¿Puede XTMIM proporcionar informes de inspección antes del envío?
Los informes de inspección pueden prepararse de acuerdo con el plan de inspección acordado y los requisitos del cliente. Los informes pueden incluir inspección dimensional, inspección de primera pieza, inspección de salida, verificaciones de dureza o relacionadas con el material, pruebas de superficie o resultados de pruebas de confiabilidad cuando sea necesario. El formato del informe debe confirmarse antes de la producción.
¿Qué información deben proporcionar los clientes para la planificación de inspección?
Los clientes deben proporcionar planos 2D, archivos CAD 3D cuando estén disponibles, grado de material, dimensiones críticas, requisitos de referencia, niveles de tolerancia, requisitos de acabado superficial, criterios cosméticos, normas de prueba especiales, volumen anual estimado y antecedentes de aplicación. Esto ayuda a los equipos de ingeniería y calidad a definir un plan de inspección práctico antes del herramental o la producción.
¿Cómo ayuda la retroalimentación de inspección a mejorar el herramental MIM o el control del sinterizado?
La retroalimentación de inspección puede mostrar si un problema dimensional, de superficie, de dureza o de planitud está relacionado con la compensación del herramental, la dirección de contracción, el soporte de sinterizado, la tensión de desaglutinado, el tratamiento térmico o las condiciones de acabado. Esto ayuda al equipo de ingeniería a ajustar el proceso en lugar de tratar la inspección como un simple paso de aprobación/rechazo.
