Que se passe-t-il après le moulage par injection MIM ?

Où cela s'inscrit dans la matrice des processus MIM

Cette page explique le chemin post-injection d'une pièce MIM. Elle ne remplace pas le hub de processus complet ni les pages individuelles sur l'injection, la manipulation des pièces brutes, le déliantage, le frittage et l'inspection. Utilisez-la lorsque la question clé est de savoir si une pièce brute MIM moulée est déjà utilisable, et ce qui doit se passer avant l'acceptation finale.

Une pièce MIM est-elle terminée après le moulage par injection ?

Non. Une pièce MIM n'est pas terminée après le moulage par injection. L'étape de moulage par injection forme la géométrie, mais elle ne crée pas les propriétés métalliques finales. À ce stade, la pièce est encore une structure poudre-liant. La poudre métallique est présente, mais le liant maintient encore la forme ensemble.

La vraie question n'est pas seulement de savoir si la pièce moulée a l'apparence correcte. La question la plus importante est de savoir si cette forme peut survivre aux étapes suivantes sans se fissurer, se déformer, se rétracter de manière imprévisible ou perdre des dimensions critiques.

En moulage par injection plastique, la pièce moulée peut souvent être proche de son utilisation finale après refroidissement et ébavurage. Le MIM est différent. le moulage par injection MIM utilise un feedstock composé de poudre métallique fine et d'un liant. Après le moulage, le liant doit être retiré et les particules métalliques doivent être frittées ensemble. Ce n'est qu'après le frittage que la pièce devient un composant métallique dense, adapté à l'évaluation dimensionnelle et fonctionnelle.

La forme moulée n'est pas l'état métallique final

Une pièce MIM brute moulée possède la géométrie de la pièce souhaitée, mais elle n'a pas la structure interne finale. Ses dimensions ne sont pas non plus celles de la pièce frittée finale. La cavité du moule est conçue avec une compensation de retrait car la pièce va se rétracter pendant le frittage.

D'un point de vue de la revue de conception, cela signifie que le dessin ne peut pas être jugé uniquement sur la capacité de la géométrie à être moulée. La pièce doit également être examinée quant à son comportement lors du déliantage, du retrait de frittage et des éventuelles opérations post-frittage.

Pourquoi le liant est toujours important après le moulage

Le liant est essentiel pendant le moulage car il permet à la poudre métallique de s'écouler dans la cavité du moule. Après le moulage, cependant, le liant devient un système de support temporaire qui doit être retiré de manière contrôlée.

Si le déliantage est trop agressif ou mal supporté par la géométrie de la pièce, des défauts peuvent apparaître sous forme de fissuration, de cloquage, de déformation ou de faiblesse interne. Ces problèmes ne sont pas toujours visibles immédiatement après le moulage. Certains défauts ne deviennent clairs qu'après le déliantage ou le frittage.

Pourquoi cela est important pour la revue d'ingénierie

Une pièce qui semble acceptable après le moulage peut encore présenter des risques si elle a des parois très fines, des éléments longs sans support, des fentes profondes, des rainures étroites, de petits trous proches des bords, une épaisseur de paroi irrégulière, des surfaces cosmétiques près du point d'injection ou des zones de manipulation, ou des tolérances serrées attendues après frittage.

Pour cette raison, les ingénieurs doivent évaluer les pièces MIM comme un processus complet, et non comme une seule opération de moulage par injection. Pour le processus complet, du feedstock à l'inspection, voir la section principale procédé de moulage par injection de métal page.

Qu'est-ce que la pièce brute après moulage par injection MIM ?

Une pièce brute est la pièce intermédiaire moulée créée après le moulage par injection de métal (MIM). Elle contient de la poudre métallique et du liant dans la même structure générale poudre-liant que le feedstock, mais elle est maintenant mise en forme selon la géométrie de la pièce.

La pièce brute peut sembler solide, mais ce n'est pas une pièce métallique finie. Sa résistance provient principalement du système de liant, et non d'une liaison métallurgique entre les particules métalliques. Cela rend Manipulation des pièces brutes MIM, l'éjection, la coupe et le chargement des plateaux des points de contrôle de processus importants.

Conclusion principale : La manipulation des pièces brutes est un point de contrôle d'ingénierie, et non une simple opération de transfert.

Une pièce brute a une forme mais pas la résistance finale

Une erreur courante est de supposer que la pièce brute moulée est solide parce qu'elle a une forme définie. En pratique, les pièces brutes peuvent être sensibles à la flexion, aux impacts, au serrage et aux contraintes locales. De petits dommages à ce stade peuvent s'aggraver lors du déliantage ou du frittage.

Le risque est plus élevé lorsque la pièce comprend des nervures minces, des broches fines, de longs bras, des fentes profondes, des parois minces, de petits bossages, des transitions nettes ou des zones cosmétiques délicates. La pièce peut ne pas échouer immédiatement. Au lieu de cela, des microfissures ou des marques de contrainte peuvent devenir visibles seulement après le retrait du liant ou le retrait de frittage.

Pourquoi les parois minces et les petites caractéristiques sont fragiles à ce stade

Les parois minces et les petites caractéristiques sont des raisons courantes pour lesquelles les ingénieurs envisagent le MIM. Cependant, ces mêmes caractéristiques peuvent augmenter le risque de manipulation des pièces brutes. Une paroi mince peut être moulée avec succès mais se plier lors de l'éjection. Une petite broche peut survivre au moulage mais se fissurer lors du chargement du plateau. Un bord délicat peut être endommagé avant le déliantage.

C'est pourquoi la revue de fabricabilité doit prendre en compte l'ensemble du chemin de manipulation post-injection. Une caractéristique n'est pas automatiquement sûre simplement parce qu'elle peut être remplie de feedstock pendant l'injection.

Comment les dommages aux pièces brutes peuvent affecter les étapes ultérieures du processus

Les dommages sur la pièce brute peuvent créer des défauts retardés. La défaillance visible peut survenir après le frittage, mais la cause peut avoir commencé lors de l'éjection, du retrait de carotte ou du chargement du plateau.

Pour une explication ciblée des trois états intermédiaires, voir pièces MIM brutes, déliantées et frittées.

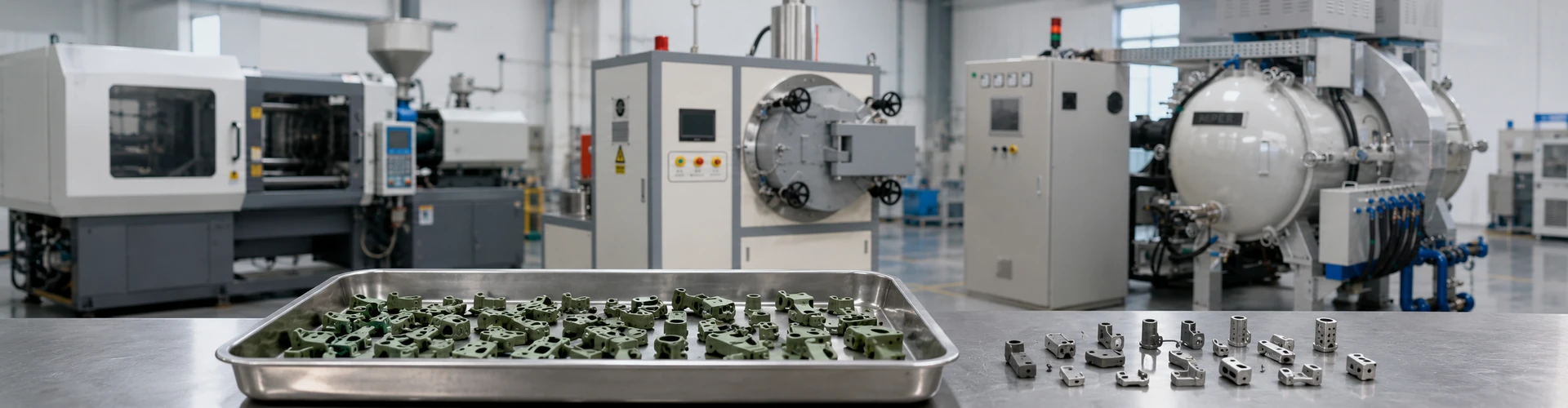

Que se passe-t-il immédiatement après le démoulage ?

Après le démoulage, la pièce brute passe généralement par plusieurs étapes contrôlées avant le déliantage. Ces étapes peuvent sembler simples, mais elles ont une forte influence sur la stabilité ultérieure du processus.

Contraintes de démoulage et d'éjection

L'éjection doit retirer la pièce brute sans créer de contraintes locales excessives. Si le système d'éjection appuie sur une zone faible, la pièce peut se déformer ou se fissurer. Si la pièce présente des parois fines, des nervures profondes ou de petites caractéristiques similaires à des contre-dépouilles, le risque d'éjection augmente.

Pour les ingénieurs, cela signifie que l'emplacement des éjecteurs, le dépouille, l'équilibre des parois et la zone de point d'injection doivent être examinés avant la fabrication de l'outillage. Une conception qui se remplit bien peut néanmoins être difficile à éjecter en toute sécurité.

Retrait du point d'injection, ébavurage et premières vérifications visuelles

Certaines pièces brutes nécessitent un retrait du point d'injection ou un ébavurage après moulage. Cela doit être fait avec soin car la pièce dépend encore de la résistance du liant. Un ébavurage brutal peut créer des fissures, des déchirures ou des dommages de surface locaux.

Les premières vérifications visuelles se concentrent généralement sur les problèmes évidents tels que les remplissages incomplets, les fissures, les cassures de caractéristiques, la contamination, les dommages au point d'injection ou les déformations majeures. Ceci n'est pas la même chose qu'une inspection finale. C'est une étape de criblage avant que la pièce n'entre dans l'étape de processus suivante.

Chargement en plateau avant déliantage

Le chargement en plateau est plus que le simple placement des pièces dans un panier de four. L'orientation, l'espacement, le support et les zones de contact des pièces peuvent influencer le comportement du déliantage et du frittage. Les pièces fines ou asymétriques peuvent nécessiter un support plus attentif que les pièces compactes et équilibrées.

Si la pièce est mal positionnée, une déformation peut apparaître avant le frittage. Pour les géométries délicates, la stratégie de support doit être envisagée lors de la revue d'ingénierie, et non après l'apparition de défauts en production.

Pourquoi la pièce nécessite-t-elle un déliantage après le moulage par injection ?

Une pièce MIM nécessite un déliantage car le liant utilisé pour le moulage doit être retiré avant que la pièce ne puisse devenir un composant métallique dense. La pièce brute (green part) ne peut pas passer directement du moulage à l'utilisation finale car elle contient encore une phase de liant significative.

Le déliantage retire une grande partie de ce liant tout en conservant la forme de la pièce. La structure restante devient une pièce brune (brown part), qui est poreuse et fragile, mais prête pour le frittage. Pour plus de détails sur les étapes, consultez la section Procédé de déliantage MIM page.

Le retrait du liant n'est pas une option

Le liant est utile lors de la préparation du feedstock et du moulage par injection, mais il est temporaire. Si le liant reste de manière inappropriée, la pièce ne pourra pas être frittée correctement. L'objectif du déliantage est de créer un chemin contrôlé pour le retrait du liant sans endommager la pièce façonnée.

C'est l'une des raisons pour lesquelles le MIM diffère du moulage par injection de plastique conventionnel. La forme moulée n'est qu'une étape. Le liant doit être retiré avant que la poudre métallique ne puisse se lier pendant le frittage.

Pourquoi le déliantage doit-il être contrôlé ?

Le déliantage doit être contrôlé car la pièce brute a encore besoin d'une résistance structurelle suffisante pendant le retrait du liant. Si le retrait du liant est inégal, trop rapide ou incompatible avec la géométrie, la pièce peut développer des fissures, un gonflement, des cloques ou des défauts internes.

Le risque dépend du système de liant, du matériau, de l'épaisseur de paroi, de la taille de la pièce, des transitions de section, de la voie de déliantage, du support, de l'orientation, des trous internes et des zones piégées. En pratique, les problèmes de déliantage reflètent souvent une combinaison de feedstock, de géométrie et de contrôle du processus plutôt qu'une seule cause isolée.

Comment la pièce brute (green part) devient une pièce brune (brown part)

Après le déliantage, la pièce est communément appelée pièce brune (brown part). Elle conserve la géométrie prévue, mais une grande partie du liant a été retirée. Cela rend la pièce plus poreuse et souvent plus fragile que la pièce brute moulée.

La pièce brune n'est pas le composant métallique final. C'est une structure intermédiaire qui doit être manipulée avec soin avant le frittage.

Qu'est-ce que la pièce brune avant le frittage ?

La pièce brune est la pièce MIM déliantée avant le frittage. Elle contient moins de liant que la pièce verte et présente une structure poreuse de poudre. Elle est plus proche de la forme métallique finale, mais elle est encore fragile et pas encore dimensionnellement stable.

Cette étape est importante car la pièce brune doit résister au transfert, au chargement et au traitement au four. Un support inadéquat à ce stade peut entraîner une déformation ou une fissuration lors du frittage.

Conclusion principale : L'état de la pièce MIM évolue au fil des étapes du processus ; la forme seule ne garantit pas les propriétés métalliques finales.

Les pièces brunes sont poreuses et fragiles

Une pièce brune ne doit pas être traitée comme un composant métallique fini. Elle peut être plus sensible aux vibrations, à la manipulation ou aux charges non supportées qu'une pièce verte. Étant donné qu'une grande partie du liant a été retirée, la structure dépend du contact entre les poudres et de la résistance du squelette restant avant le frittage.

C'est pourquoi les opérateurs et les ingénieurs doivent tenir compte de la manière dont la pièce est supportée et transférée avant le frittage.

Pourquoi le support de la pièce brune est important avant le frittage

Le support est important car la gravité, les points de contact et la géométrie de la pièce peuvent influencer son comportement pendant le traitement thermique. Les zones longues non supportées, les sections fines et la distribution de masse asymétrique peuvent augmenter le risque de déformation.

Pour les ingénieurs concepteurs, cela signifie que la géométrie de la pièce doit être examinée non seulement pour le remplissage du moule, mais aussi pour le support lors du déliantage et la stabilité au frittage.

Erreurs courantes de manipulation avant frittage

• Traiter les pièces brunes comme des pièces métalliques pleines
• Placer des pièces délicates sans support suffisant
• Permettre aux pièces d'entrer en contact dans des zones sensibles
• Ignorer les caractéristiques fines ou longues sans support
• Supposer que tous les défauts après frittage ont été causés par le four

Dans de nombreux cas, le défaut final n'est que le dernier résultat visible d'un problème antérieur de manipulation ou de support.

Qu'est-ce qui change pendant le frittage ?

Pendant le frittage, la pièce brune est chauffée dans des conditions contrôlées pour que les particules métalliques se lient entre elles. La pièce rétrécit, se densifie et développe des propriétés métalliques utilisables. C'est à ce stade que la pièce passe d'une structure poreuse fragile à un composant métallique dense.

Pour plus de détails sur les étapes, consultez le procédé de frittage MIM page.

Conclusion principale : Le retrait est planifié en MIM, mais la géométrie et le support affectent la stabilité dimensionnelle finale.

Le frittage transforme la pièce de poreuse à dense

Avant le frittage, la pièce brune n'est pas assez dense pour l'utilisation finale. Pendant le frittage, les particules de poudre se lient et la structure devient plus compacte. Cela crée l'état métallique final requis pour la résistance, la densité et les performances fonctionnelles.

Le processus doit être adapté aux exigences du matériau, de la géométrie, du support et de l'inspection. Une petite pièce compacte et une pièce mince asymétrique peuvent se comporter très différemment pendant le frittage.

Pourquoi le retrait de frittage doit être anticipé

Le retrait de frittage n'est pas un défaut en soi. C'est une partie normale du MIM. Le moule, la compensation d'outillage, le système de matériau et le parcours de processus doivent tenir compte du retrait de frittage attendu.

Le problème survient lorsque le retrait est inégal, mal prédit ou affecté par la géométrie de la pièce. Une épaisseur de paroi inégale, de longues formes non supportées, des transitions nettes ou un mauvais support peuvent rendre le contrôle des dimensions finales plus difficile.

Pourquoi les dimensions finales dépendent de plus que la cavité du moule

La cavité du moule est importante, mais les dimensions finales dépendent également du comportement du feedstock, de la qualité de la pièce verte, de la stabilité du déliantage, du support de la pièce brune, du retrait de frittage, du chargement du four, du système de matériau, des opérations secondaires et de la méthode d'inspection.

C'est pourquoi la revue des dimensions finales doit avoir lieu avant l'outillage. Il ne suffit pas de demander si la pièce peut être moulée. Le fournisseur doit examiner si la pièce peut être moulée, déliantée, frittée et inspectée de manière cohérente.

Les dimensions critiques doivent également être séparées en dimensions après frittage et dimensions après traitement lors de la revue des plans. Certaines caractéristiques peuvent être réalistes après frittage, tandis que d'autres peuvent nécessiter une calibration, un usinage, une finition ou une planification spécifique à l'inspection.

Chaque pièce MIM nécessite-t-elle des opérations secondaires après frittage ?

Toutes les pièces MIM ne nécessitent pas d'opérations secondaires importantes après frittage. Certaines pièces sont conçues pour être quasi-nettes et peuvent seulement nécessiter un nettoyage, une inspection ou une finition de base. D'autres pièces nécessitent des opérations supplémentaires pour répondre aux exigences fonctionnelles, dimensionnelles, esthétiques ou d'assemblage.

Les opérations secondaires ne signifient pas que le processus MIM a échoué. Dans de nombreux projets, elles sont intentionnellement planifiées pour répondre aux exigences finales du dessin ou de l'application. Pour plus de détails, voir Opérations secondaires MIM.

Qu'est-ce qui est vérifié avant qu'une pièce ne soit acceptée comme composant MIM final ?

Une pièce MIM ne doit être acceptée comme composant final qu'après vérification des exigences post-frittage par rapport au dessin et aux besoins de l'application. L'apparence visuelle seule ne suffit pas. Pour des détails plus approfondis sur le processus, consultez le processus d'inspection MIM.

Conclusion principale : Une pièce MIM devient un composant final uniquement après que l'inspection basée sur le dessin confirme les dimensions et les caractéristiques requises.

Inspection dimensionnelle après retrait de frittage

Les dimensions finales doivent être inspectées après le frittage et après toute opération secondaire requise. Les dimensions critiques, les plans de référence, les trous, les fentes, l'épaisseur de paroi et les caractéristiques d'accouplement doivent être examinés en fonction des exigences du dessin.

Ceci est particulièrement important car la pièce a changé de taille pendant le frittage. Une dimension qui semblait correcte sur la pièce brute moulée peut ne plus être acceptable après le retrait de frittage.

Vérifications de surface et des caractéristiques fonctionnelles

Les vérifications de surface peuvent inclure la zone de coulée, les marques de manipulation, les fissures, la déformation, les bavures des opérations secondaires, l'état cosmétique de la surface et la qualité du revêtement ou de la finition le cas échéant.

Les caractéristiques fonctionnelles peuvent inclure l'ajustement à l'assemblage, la position des trous, l'état du filetage, la planéité des surfaces de contact, les caractéristiques mobiles ou d'accouplement, les surfaces d'usure ou de verrouillage, les exigences magnétiques ou les exigences liées à la corrosion le cas échéant.

Pourquoi l'inspection finale doit être liée au plan technique

L'inspection finale doit être basée sur le plan technique. Le plan doit identifier les dimensions critiques, les exigences de tolérance, le matériau, l'état de surface, le traitement thermique, le revêtement et les exigences fonctionnelles.

Si le plan technique n'identifie pas clairement ce qui est important, le fournisseur peut inspecter les dimensions générales mais manquer le risque fonctionnel réel. Pour les projets MIM, la meilleure revue a lieu avant l'outillage, lorsque les exigences critiques peuvent encore être ajustées ou clarifiées.

Pourquoi cela est important lorsque les ingénieurs conçoivent ou s'approvisionnent en pièces MIM

Comprendre ce qui se passe après le moulage par injection aide les ingénieurs et les acheteurs à éviter des hypothèses irréalistes. Une pièce MIM n'est pas définie uniquement par sa forme moulée. Elle est définie par la manière dont la conception survit au moulage, à la manipulation, au déliantage, au frittage, aux opérations secondaires et à l'inspection.

N'évaluez pas les pièces MIM uniquement à partir de leur forme moulée

Une conception peut être moulable mais toujours présenter des risques après le moulage. Par exemple, une fine tige peut bien se remplir lors de l'injection mais se déformer lors du frittage. Un petit trou peut être possible dans le moule mais sortir des tolérances après le retrait. Une surface cosmétique peut sembler acceptable après le moulage mais présenter des effets de grille ou de manipulation après le traitement.

Avant l'outillage, la question clé n'est pas seulement de savoir si la pièce peut être moulée. C'est de savoir si cette géométrie peut rester stable tout au long du processus MIM complet.

Revue précoce des parois fines, des caractéristiques non supportées et des dimensions critiques

Partager les exigences du dessin avant l'outillage

Une revue MIM utile nécessite généralement un dessin 2D, un fichier CAO 3D, les exigences matérielles, les dimensions critiques, les attentes de tolérance, les exigences de finition de surface, les exigences de traitement thermique ou de revêtement, le volume annuel estimé, le contexte d'application et les exigences d'assemblage ou fonctionnelles.

Si la pièce présente des parois fines, des caractéristiques de précision réduites, des surfaces cosmétiques, des dimensions finales serrées ou des problèmes de déformation antérieurs, vous pouvez soumettre votre dessin pour une revue de processus MIM. Si votre équipe d'approvisionnement prépare encore les informations du projet, utilisez le Guide de préparation de devis MIM.

Idées fausses courantes sur les pièces MIM après moulage par injection

Ces malentendus apparaissent souvent lorsque le MIM est évalué uniquement comme un processus de moulage par injection. Le tableau ci-dessous sépare l'apparence moulée des exigences réelles de fabrication post-injection.

Scénario de terrain composite pour la formation en ingénierie : Déformation d'un bras mince après frittage

Scénario de terrain composite pour la formation en ingénierie : Marque de surface cosmétique près de la zone de coulée
